Drivning för slaggrind: konsoler och byggförberedelser

Planera in motoriseringen tillsammans med grinden. Jämför längden och den uppskattade vikten på grindbladet, fyllningen, vindpåverkan och antalet öppningar innan tillverkning och gjutning. Kontrollera att det finns plats för fästena och förbered kabeldragningen. På en befintlig grind mäter du dessa mått och kontrollerar mekaniken. Montera själva motorn först efter att det färdiga grindbladet har klarat ett manuellt funktionstest.

Gå igenom tre kontroller när du väljer: grindbladet klarar den kombinerade gränsen för längd och vikt, fästena ryms inom monteringsdiagrammets mått och anläggningen klarar den avsedda användningen. Det räcker inte att bara klara ett av maxvärdena.

Så väljer du motor till en slaggrind

Utgå från längden på ett enskilt grindblad, mätt från gångjärnsaxeln, och vikten på ramen inklusive fyllning och beslag. För en ny grind använder du uppgifterna från tillverkningsritningen och materialet; kontrollera dem igen när grinden är färdig. Anteckna hur många gånger grinden normalt öppnas och hur många öppningar som sker under den mest intensiva timmen. Märkningen ”upp till 2 m / 400 kg” betyder inte att båda maxvärdena gäller samtidigt.

Exempel: eftermontering av motor på en färdig grind

Två grindblad på ungefär två meter vardera, monterade på stålstolpar, öppnas fortfarande manuellt. Utgå inte enbart från uppgiften ”motor för upp till 4 m” när du väljer – varje grindblad bedöms separat.

1. Prova hela den manuella rörelsen med fyllningen monterad. Om grindbladet måste lyftas eller tryckas förbi något som kärvar ska du åtgärda mekaniken först.
2. Mät längden från gångjärnsaxeln och fastställ vikten och öppningsvinkeln. Fotografera gångjärnsaxeln, stolpen och ramen från gårdssidan; för en linjär motor anger du även dess exakta monteringsmått.
3. Jämför en lämplig motor med en komplett sats. Kontrollera att satsen innehåller styrenhet, fästen, ändstopp och skyddsanordningar, och att nyckeln är åtkomlig vid strömavbrott.

Relaterade delar och arbetsmoment: manuellt test, motormodeller, mätning av Wingo, satsens innehåll.

24 V- eller 230 V-motor?

För en vanlig infart till en bostad bör du först bestämma om du vill ha batteribackup, hur ofta grinden ska öppnas och hur många cykler som följer på varandra. Jämför sedan de specifika modellerna. Kontrollera antalet cykler, skyddsfunktionerna och kompatibiliteten i respektive manual.

Översikt över modeller efter grindbladets längd

Tabellen visar den maximala längden på ett grindblad för respektive modell. Kontrollera sedan den tillåtna vikten för den aktuella längden i diagrammet för den valda motorn.

* För M-Fab MFAB3000 och MFAB3024 bör du utgå från gränsen 3 m för en ny installation. Be om bekräftelse för den specifika versionen av drivenheten om ett äldre namn eller underlag anger 3,5 m; använd inte uppgiften automatiskt.

* Den angivna längden är modellens övre gräns, inte ett löfte om att drivenheten klarar den maximala vikten vid den längden. Kontrollera även fyllningen, vinden och monteringsmöjligheterna.

Länkarna i tabellen leder till bruksanvisningarna för respektive drivenhet. Använd kopplingsschemat för styrenheten som medföljer satsen för den elektriska anslutningen; 24 V- och 230 V-motorer har olika kopplingar.

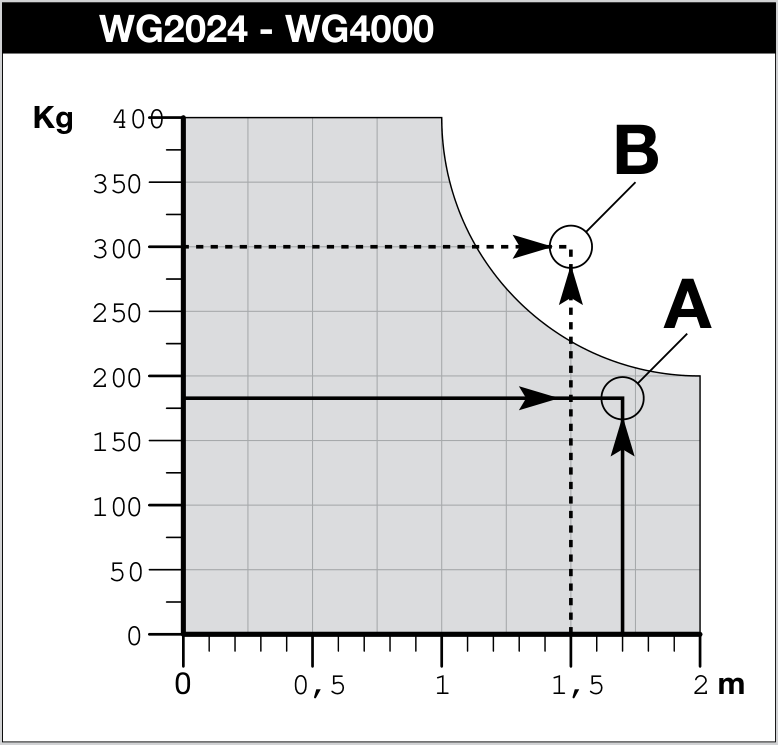

Diagram för NICE Wingo WG2024/WG4000: tillåten vikt minskar med grindbladets längd; vid 2 m är den cirka 200 kg. Klicka för att förstora.

Exempel: så läser du av drivenhetens gränsvärde

1. Hitta längden på ett grindblad från gångjärnsaxeln på den horisontella axeln. Grindbladets färdiga vikt på den vertikala axeln.
2. För Wingo WG2024/WG4000 är gränsen vid 2 m cirka 200 kg. Uppgiften 400 kg är alltså inte den tillåtna vikten för ett två meter långt grindblad.
3. Om punkten hamnar ovanför gränsen är modellen inte lämplig. Om den ligger inom det tillåtna området ska du ändå kontrollera fyllningen och vinden, monteringsmåtten och antalet cykler. Först när alla dessa kontroller har gjorts tillsammans kan du välja rätt modell.

Exempel för vår grind: för två grindblad som är cirka två meter långa är den faktiska längden från axeln, vikten, fyllningen och monteringsmåtten avgörande. Punkten för längd/vikt i diagrammet, tillsammans med vindförhållanden och geometri, visar om WG2024 eller en annan lösning passar.

Se hela sortimentet av drivenheter för slaggrindar »

När utrymmet för öppning är begränsat

Överväg utåtgående öppning när det finns ont om plats på tomten. Kontrollera hela svängradien framför infarten, tomtgränsen och drivenhetens monteringsläge. För linjära drivenheter i Wingo- och Toona-serierna bör du vanligtvis räkna med den förlängda bakre konsolen NICE PLA6; monteringsdiagrammet för den specifika modellen visar om den behövs och var den ska placeras. Se hur du mäter utrymmet och lutningen. På en kort uppfart kan en vikmekanismvara till hjälp; lederna, drivenheten och klämskyddet utformas som en enda lösning.

Tillbaka till artikelns innehåll

Drivenhetens geometri före svetsning av konsolerna

Bred murad stolpe eller infällt gångjärn

Mät gångjärnsaxelns läge i förhållande till stolpens kant och den färdiga fästytan. Mät även utrymmet bakom stolpen och önskad öppningsvinkel. Jämför sedan monteringsdiagrammet för den linjära drivenheten med utrymmet för ledarmen. HOPP är inte en självklar lösning för alla breda stolpar; armen måste kunna röra sig hela vägen utan att stöta emot något.

Wingo WG2024 och WG3524: varifrån måtten A, B och C mäts

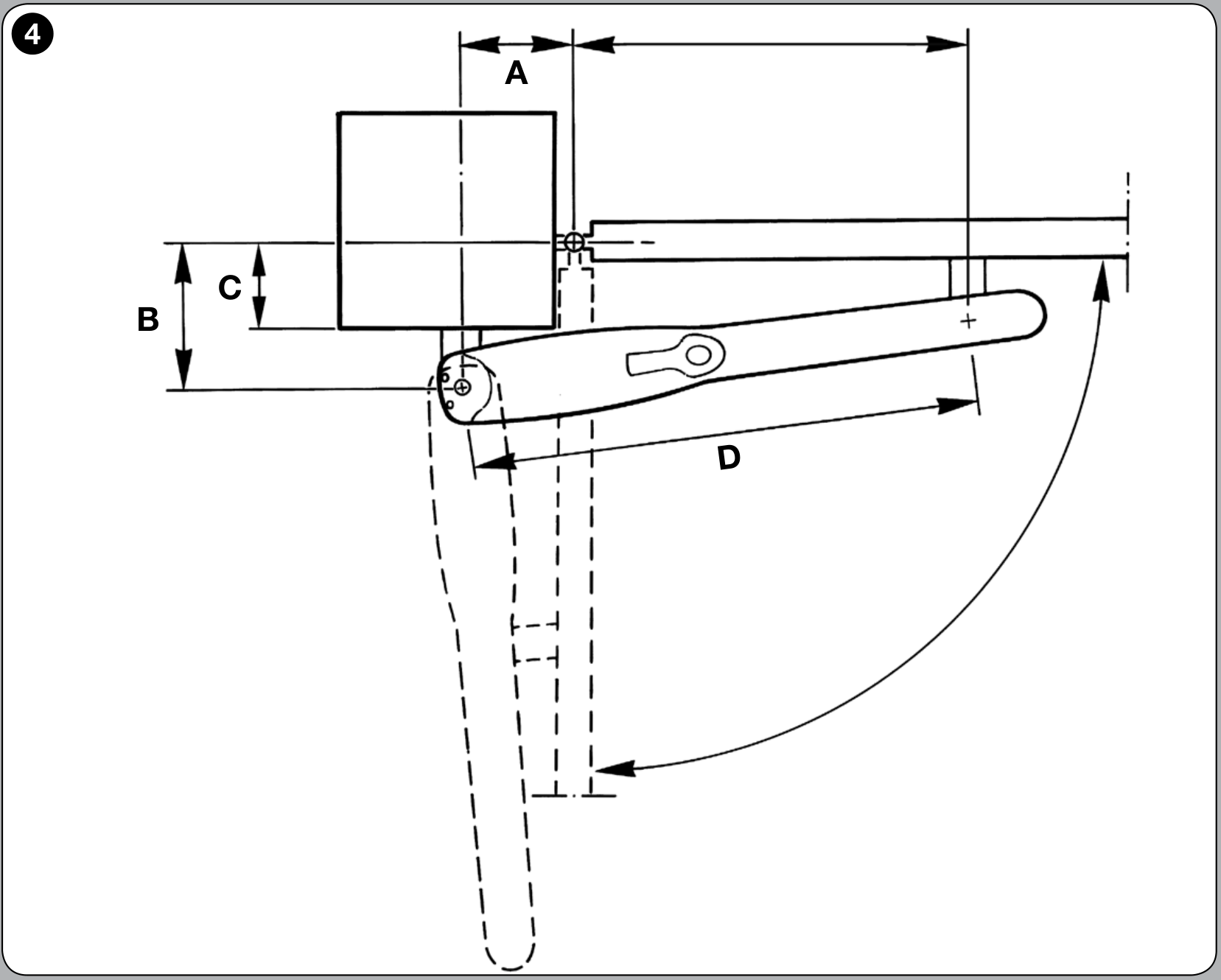

Följande planritning är figur 4 i NICE Wingo-bruksanvisningen. Använd den tillsammans med diagrammet för din modell: WG2024 och WG3524 har olika monteringsdiagram. Ritningen visar öppning inåt; måtten gäller inte för Toona eller HOPP.

Heldragen linje visar grinden i stängt läge, streckad linje visar öppet läge. Klicka för att förstora ritningen.

Mät till axlarnas mittpunkter, inte till motorns kant. En vinkelhake eller hjälplinjer i rät vinkel på skissen kan vara till hjälp. Det sneda avståndet direkt mellan gångjärnet och den bakre tappen är varken A eller B.

Från uppmätt C till konsolens läge

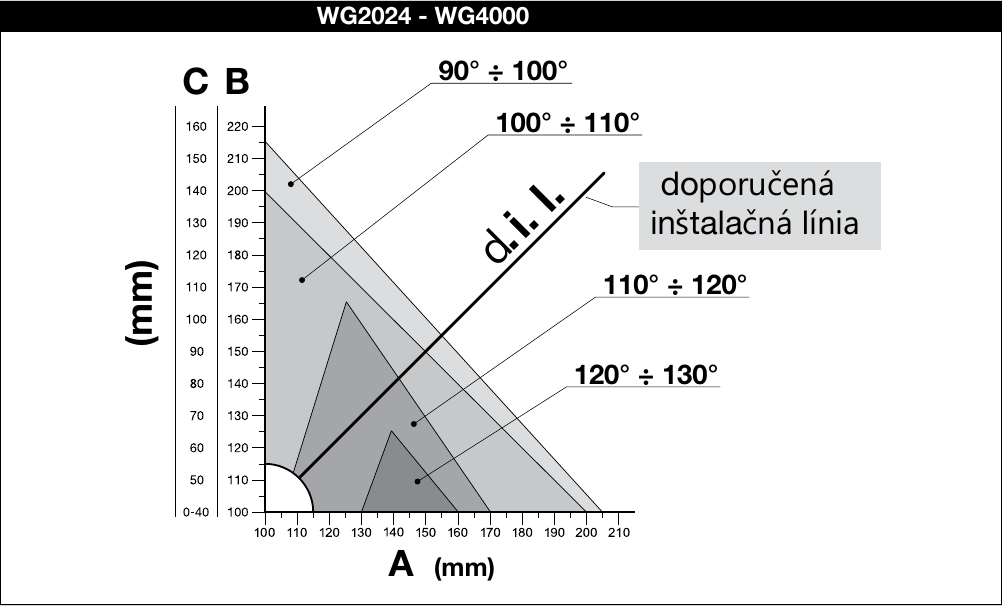

1. Välj diagrammet för din modell. Hitta det uppmätta C-värdet till vänster. Läs av B på samma höjd; A läses av på diagrammets horisontella axel.
2. Följ den önskade vinkeln. En horisontell linje från C skär den rekommenderade installationslinjen d.i.l. Läs av A nedåt från skärningspunkten. Kontrollera vilket vinkelintervall punkten ligger i.
3. Kontrollmät resultatet på stolpen. Konsolen måste placeras så att den bakre tappens mitt hamnar vid de valda A- och B-måtten. Om den önskade vinkeln inte uppnås ska läget justeras inom diagrammets tillåtna område; enligt bruksanvisningen bör måtten A och B vara ungefär lika.
4. Bestäm den främre konsolens läge. Välj läget D/E för den aktuella modellen i tabell 1 i Wingo-bruksanvisningen. Kontrollera därefter den föreskrivna höjdskillnaden mellan konsolerna, hela rörelseområdet, fri rörelse och åtkomst till nyckeln.

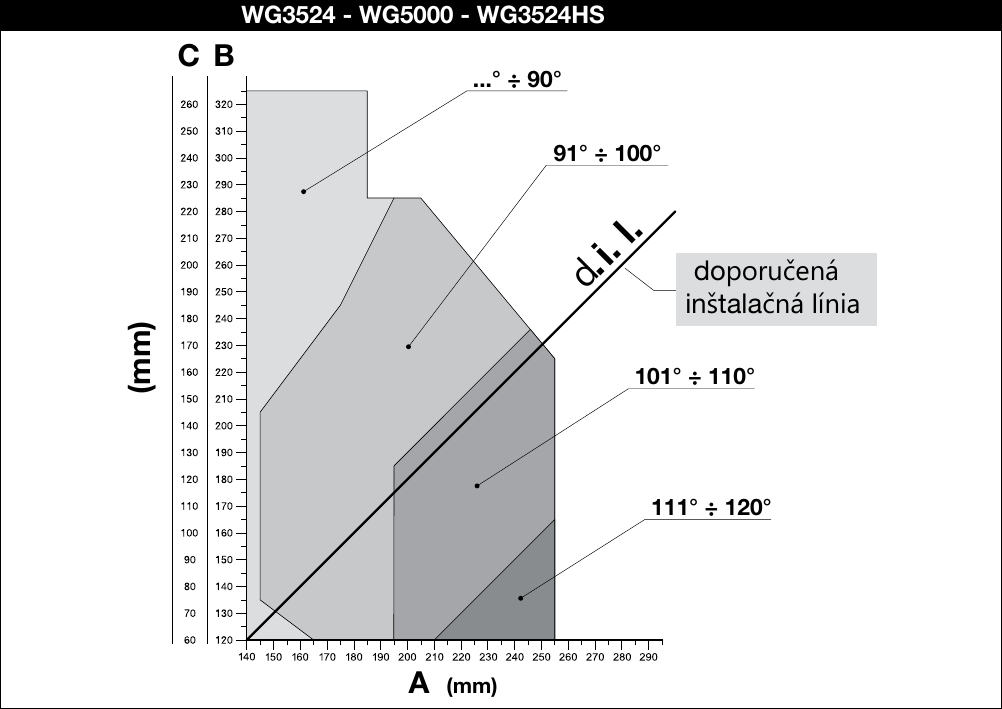

Klicka för att förstora diagrammet. Dessa monteringsdiagram anger konsolernas placering; de ersätter inte ett separat diagram för grindbladets längd och vikt.

Monteringsdiagram i Wingo-bruksanvisningen (PDF)

Om konsolen inte får plats ska du inte flytta tappen till närmaste lämpliga ställe. Kontrollera om en förlängd konsol NICE PLA6är lämplig, om den kan anpassas enligt bruksanvisningen eller om en annan typ av drivenhet behövs. Den främre konsolen måste överföra kraften till ramen eller en förstärkning, inte bara till en tunn lamell. Bedöm slutlig placering och infästning tillsammans.

Wingo vid utåtgående öppning

Utåtgående öppning kräver en annan placering av konsolerna. Wingo-bruksanvisningen för lösningen enligt figur 7 anger den förlängda konsolen PLA6. Använd tillhörande ritning och tabell, och kontrollera fri passage samt motorns hela rörelseområde. Figur 4 ovan är inte en mall för omvänd montering.

HOPP kräver utrymme för armen

För HOPP bedömer vi här öppning inåt. Mät utrymmet för både drivenhetens hus och armens rörelse enligt HOPP:s egen monteringsritning. I den riktning som markeras på ritningen krävs minst 400 mm fritt utrymme; detta mått är inte stolpens bredd. Kontrollera armens hela rörelseområde, gångjärnets placering och konsolernas stadiga infästning.

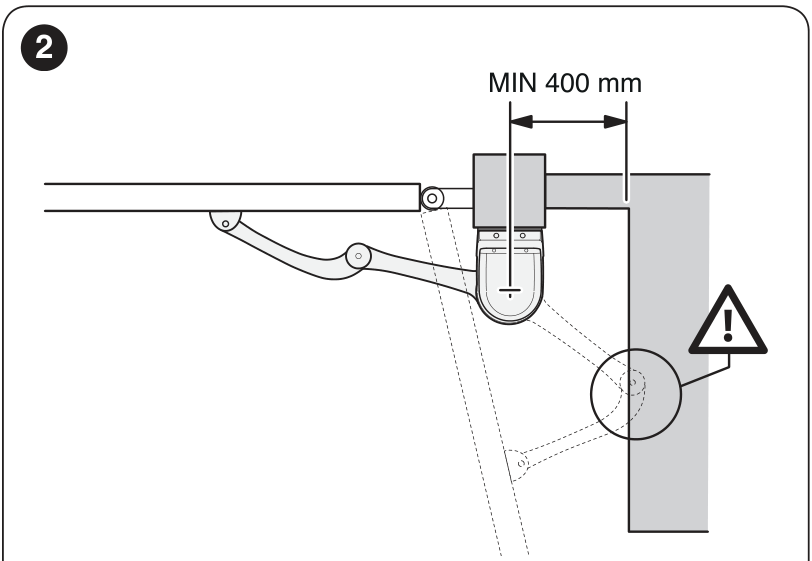

Lämna minst 400 mm fritt utrymme i den riktning som visas på bilden för drivenheten HOPP. Klicka för att förstora.

Exempel: gångjärnet sitter djupt inne i en murad stolpe

En bred stolpe avgör inte i sig vilket drivsystem som passar. Det avgörs av gångjärnets och det bakre fästets placering samt det fria rörelseutrymmet för motorhuset eller armen.

1. Mät måtten enligt ritningen för det valda linjära drivsystemet. Om fästet inte hamnar inom diagrammets tillåtna område ska du inte flytta det enbart för att kunna skruva fast det.
2. Kontrollera om det finns ett förlängt fäste för den aktuella modellen eller ett drivsystem med ledad arm. För HOPP ska du kontrollera armens hela rörelse inåt; lösningen kräver både fritt utrymme och ett stabilt underlag.
3. Markera beklädnadens kant, gångjärnsaxeln och den bärande kärnans placering på fotot. Fästet måste förankras i den bärande delen, med lämpliga kantavstånd för ankarelementen.

Relaterade delar och anvisningar: Wingo-geometri, HOPP-geometri, stolpe och förankring.

Markdrivsystem: axel och vattenavrinning

Bestäm kapslingens placering och mått före gjutningen, utifrån det aktuella drivsystemet. Dess utgående axel måste vara koaxial med det övre gångjärnet. Kontrollera före beställning vart vattnet från kapslingen rinner och hur du kommer åt locket och frikopplingen. För M-Fab ska du även kontrollera rekommendationen om elektriskt lås utifrån grindbladets bredd.

S-Fab SFAB2024 är en version utan pulsgivare för MC424-serien. SFAB2124 har pulsgivare och används med MC824H; dessa beteckningar är inte utbytbara. M-Fab MFAB3024 är 24 V, medan MFAB3000 är 230 V.

Tillbaka till artikelns innehåll

Förbered kabeldragningen före stenläggning och gjutning

Valet av kabeldragning börjar med motorn och den aktuella styrenheten. Matningen på 230 V till styrenheten och motorns spänning är två olika saker. I den aktuella Wingo-satsen WG2024/WG3524 med MC424LR30 drivs motorerna med 24 V DC. HOPP HO7124 har styrenheten i huvuddrivsystemet; HO7224 är den andra motorn.

Exempel: stenläggningen är inte klar ännu

Bestäm först placeringen av styrenheten, båda motorerna, fotocellerna och manöverdonet. Det är enklare att förbereda en genomföring under infarten nu än att behöva ta upp stenläggningen senare. På HOPP sitter styrenheten i huvuddrivsystemet; kabelvägarna ska därför inte kopieras från en installation med separat kapsling.

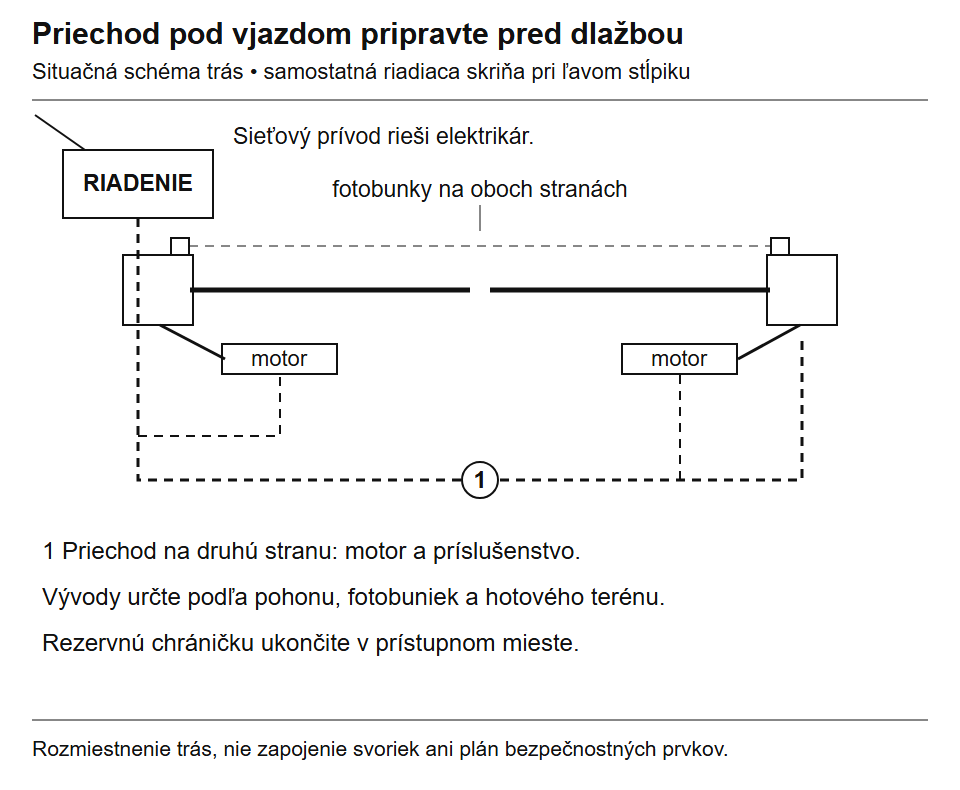

Schemat visar byggnadsförberedelserna. Antalet skyddsrör, separationen mellan ledningarna och måtten fastställs i elinstallationsplanen utifrån den aktuella konfigurationen. Klicka för att förstora.

1. Före grävning: markera den färdiga stenläggningshöjden, exakta kabelutgångar och andra komponenter, till exempel en knappsats eller ett elektriskt lås, på skissen.
2. Innan du täcker över: kontrollera att skyddsrören är fria, lägg i dragtråd och fotografera kabelvägarna med mått från fasta referenspunkter.
3. För framtida tillbehör: överväg ett extra skyddsrör. Ändarna måste vara åtkomliga och skyddade mot smuts och vatten.

Låt en elektriker ansvara för nätmatning, säkringar, skydd och förläggning av ledningar. Plintar och polaritet ska anslutas enligt exakt modell av kretskort och tillbehör; en situationsskiss ersätter inte detta.

Exempel på kabeldragning för MC424LR30

Följande ledarareor och längder gäller för Wingo-installationen med styrenheten MC424LR30. Använd den egna manualen om du har ett annat kretskort. En elektriker ska bedöma längre kabelvägar, spänningsfall, kabeltyp och förläggningsförhållanden.

Se kopplingsschemat för MC424LR30 inklusive fotoceller. På en enkelbladig grind används inte motorutgång M1; med en annan styrenhet ska du följa dess eget kopplingsschema.

Bestäm också före stenläggningen placeringen av knappsats, nyckelbrytare eller mobilstyrning. Lås, sensorer och manöverdon kan kräva separata kabelvägar och annan strömförsörjning.

Tillbaka till artikelns innehåll

Var du bör kontrollera klämrisk

Säkerheten beror på hela systemet: grindens utformning, omgivningen, drivsystemet, styrningen och rätt inställningar. En fotocell övervakar bara sin egen ljusstråle. Den kanske inte upptäcker en person vid gångjärnet eller i utrymmet mellan det öppna grindbladet och det fasta staketet.

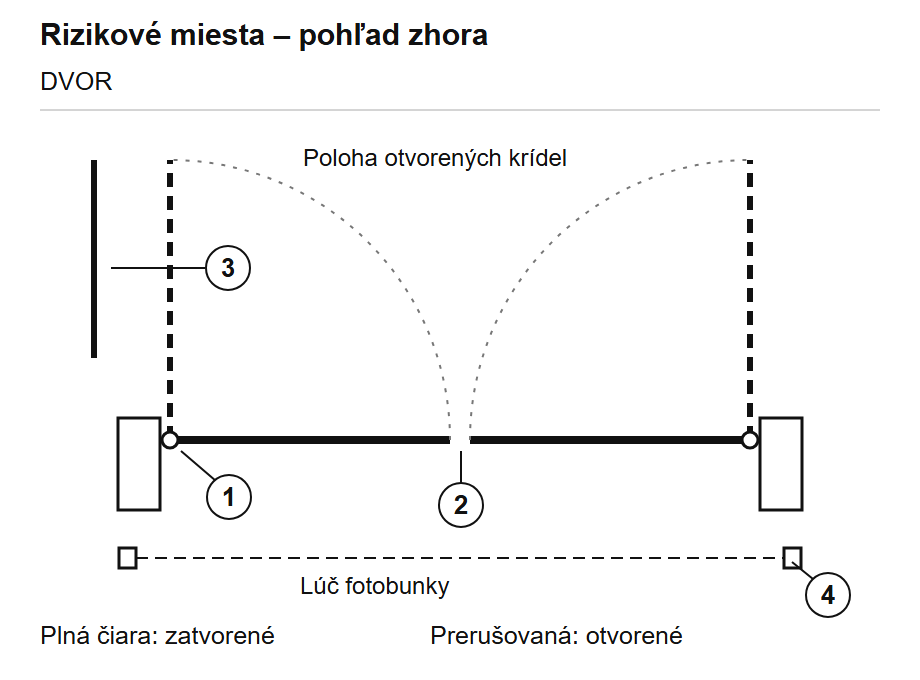

Heldragen linje: stängt läge. Streckad linje: öppet läge för samma grindblad. Skissen markerar kontrollpunkter, inte föreskrivna säkerhetsavstånd.

Välj skydd utifrån grindens faktiska springor och rörelse: inkapsling, säkerhetskanter, lämpliga sensorer eller kraftbegränsning. Låt en behörig installatör ta automatiksystemet i drift. Om skyddet bygger på kraftbegränsning ska dess funktion verifieras med ett lämpligt mätinstrument enligt gällande krav och anvisningar. Ett handprov eller enbart montering av fotoceller ersätter inte denna kontroll.

Tillbaka till artikelns innehåll

Montering och första tester

1. Bekräfta att grinden går lätt att manövrera för hand och att gångjärn och stopp är stadiga och fungerar.
2. Kontrollera måtten och slaglängden i manualen för exakt drivmodell före borrning eller svetsning, även för fästet vid utåtgående öppning.
3. Anslut motorer, skyddsanordningar och manöverdon enligt kopplingsschemat för den styrenhet som faktiskt levererats. Nätanslutningen ska utföras av en behörig elektriker.
4. Ställ in riktning, grindbladens ordningsföljd, rörelse, krafter och säkerhetsingångarnas reaktion enligt manualen.
5. Kör upprepade cykler och testa skyddsfunktioner, manuell frikoppling och beteendet vid strömavbrott.

Om ett grindblad kärvar eller stannar i blåst ska du kontrollera mekaniken, fyllningen och om den valda modellen är lämplig. Att bara öka kraften ersätter inte en åtgärd av grundorsaken.

Tillbaka till artikelns innehåll

Vanliga frågor före beställning

Går det att montera en motor på en befintlig grind?

Ja, om grinden lämpar sig för automatisering. Kontrollera att grinden går lätt att öppna för hand, att gångjärnen fungerar och att ramen är stabil. Mät sedan ut utrymmet för konsolerna. Om grindbladet kärvar, sjunker eller vrider sig ska mekaniken repareras först.

Kan jag montera motorn senare?

Ja. Välj ändå en lämplig typ redan när du bygger grinden och kontrollera dess monteringsmått. Förbered stabila fästpunkter för konsolerna och skyddsrör för motorerna och tillbehören. Med en underjordisk motor behöver du även planera för motorhus och dränering i förväg.

Hur öppnar jag grinden vid strömavbrott?

Frigör motorn med nyckeln enligt anvisningarna och öppna grinden för hand. Om den har ett lås ska du även låsa upp det. Prova i förväg att du kommer åt frikopplingen, särskilt om du inte har en separat gånggrind. Om det är den enda infarten ska du välja en lösning för nödåtkomst före monteringen.

Om grinden är den enda ingången till tomten: Kontrollera före köpet hur du kommer åt att frikoppla både motorn och låset vid ett strömavbrott. En nyckel som ligger kvar inne i huset hjälper inte om du blir stående utomhus. Överväg en andra ingång eller en utvändig nödöppning som är godkänd för systemet; en batteribackup som stöds har begränsad kapacitet. Kontrollera även hur det elektriska låset fungerar vid strömavbrott.

Batteribackup är bara ett alternativ för en anläggning som stöder den funktionen. Kontrollera även hur det elektriska låset fungerar vid strömavbrott. Automatisk upplåsning av låsbulten frikopplar inte i sig en blockerad motor.

Tillbaka till artikelns innehåll

Underhåll och vanliga problem

Regelbunden kontroll av fästen, gångjärn, ändstopp, korrosion, fri rörlighet, skyddsanordningar och frikoppling håller grinden i gott skick. Intervallen bestäms utifrån tillverkarens rekommendationer och hur intensivt grinden används. Underhåll ska utföras med strömmen frånkopplad, även från eventuell reservkraft, och med grindbladen säkrade. Smörjningen anpassas efter det aktuella beslaget.

Tillbaka till artikelns innehåll

Vi hjälper dig att välja en lösning för din infart

Skicka längd och ungefärlig vikt för varje grindblad, typ av fyllning, gångjärnsaxelns läge i förhållande till stolpen, önskad öppningsvinkel och bilder på platsen. Vi hjälper dig att välja motor och tillbehör; kompatibiliteten bekräftas av monteringsschemat för den exakta modellen och installationsförhållandena.
