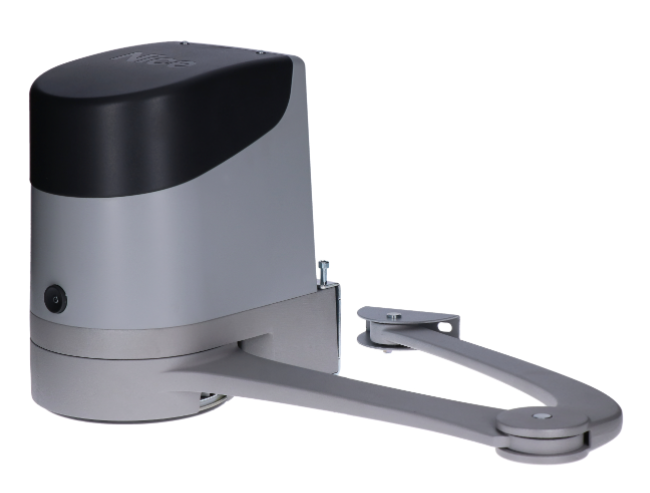

NICE Hopp HO7124 – drivenhet för slaggrind med styrenhet för grindblad upp till 2,4 m/250 kg

Produkttillgänglighet:	I lager	Vi skickar normalt varor inom 24 timmar.

NICE-HOPP-HO7124
i lager

5 885,38 kr exkl. moms
7 356,72 kr inkl. moms

Vikt
9,00 kg

Produktbeskrivning NICE Hopp HO7124 – drivenhet för slaggrind med styrenhet för grindblad upp till 2,4 m/250 kg

NICE HOPP HO7124 har en inbyggd styrenhet POA3R10. Denna ledarmsmotor kan styra en grindflygel separat. Till en dubbelbladig grind ansluts en andra motor till den. HO7224 utan styrenhet; enheten i HO7124 styr sedan båda motorerna.

Motorn drivs med 24 V DC. Motorn är självhämmande; vid strömavbrott frikopplas den med en nyckel. Nätspänningen till den inbyggda styrenheten är 230 V AC.

Snabbnavigering
Val av motor	Uppbyggnad och paket
Tillbehör	Montering A/B
Ändstopp	Kabeldragning
Anslutning	Första starten
Programmering	Diagnostik och återställning
Frikoppling	Underhåll
Parametrar	Manual PDF
Tillbehör – plintar och polaritet

Vad behöver kompletteras till HOPP-motorn?

Välj utrustning utifrån hela grinden och riskerna i dess omgivning. Elektroniska tillbehör ansluts till styrenheten i HO7124; HO7224 har varken egna ingångar eller uttag för mottagare.

Vad	Varför	Typ
Andra motorn	För det andra grindbladet; den styrs av styrenheten POA3R10 som är inbyggd i HO7124.	HO7224 utan styrenhet
Fotoceller	Övervakar passagen; tvåtrådsanslutning BlueBUS.	EPMB
Varningsljus	Signalerar rörelse; ansluts till FLASH.	ELDC
Fjärrkontroll	Mottagaren hör till HO7124. De angivna paketen innehåller denna mottagare och en tvåkanalig fjärrkontroll.	OXIBD + ON2E
Kod- och kortstyrning	Kompatibla styrenheter ansluts till BlueBUS.	EDSB / ETPB
Reservbatteri	Vid strömavbrott försörjer det anläggningen via POA3R10 i HO7124; antalet rörelser beror på grinden och batteriets laddning.	PS124 – anslutning
Frikoppling från utsidan	Möjliggör mekanisk frikoppling vid strömavbrott när det inte finns någon annan ingång till tomten.	KIO + KA1 – montering
Service och diagnostik	Programmeraren ansluts till POA3R10 via BUS T4-gränssnittet.	OVIEW + IBT4N

När ska man välja NICE HOPP?

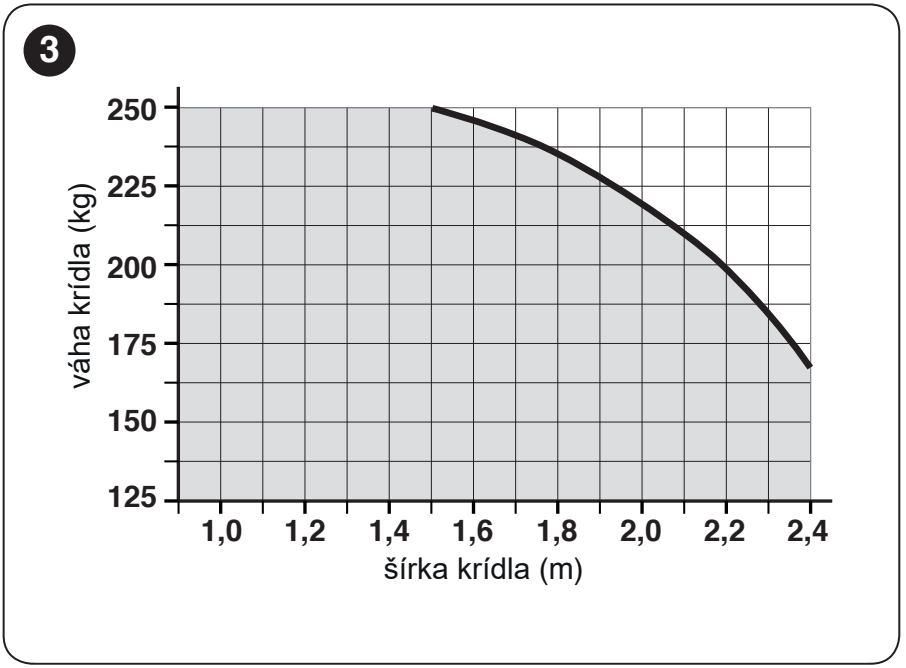

HOPP är en ledarmsmotor med aluminiumarm för slaggrindar som öppnas inåt mot tomten. Den passar även för mer intensiv användning, förutsatt att grinden uppfyller de mekaniska och driftsmässiga gränsvärdena. Dessa motorer är inte lämpliga för utåtgående öppning.

Längd på ett grindblad	Vikt på ett grindblad
Upp till 1,5 m	Upp till 250 kg
Upp till 2,4 m	Upp till 160 kg

Maxvärdena 2,4 m och 250 kg gäller inte samtidigt. För längder mellan dessa värden ska du följa diagrammet över tillåten belastning. Två motorer driver två grindblad; de ökar inte ett enskilt grindblads bärförmåga. Tät fyllning, vind, friktion och gångjärnens skick påverkar lämpligheten och livslängden.

Belastning och uppskattad livslängd

För att uppskatta livslängden summerar du de aktuella indexen. Läs av resultatet i originaldiagrammet. Detta är en ungefärlig uppskattning vid regelbundet underhåll, inte en garanti för ett visst antal cykler.

Påverkan och index

Livslängdsdiagram

Grindbladets längd	< 1 m: 0 % 1–1,5 m: 15 % 1,5–2,4 m: 20 %
Vikt	< 100 kg: 0 % 100–150 kg: 20 % 150–250 kg: 30 %
Temperatur och luftfuktighet	> 40 °C eller < 0 °C eller luftfuktighet > 80 %: 20 %
Hel fyllning	15 %
Vindutsatt plats	15 %

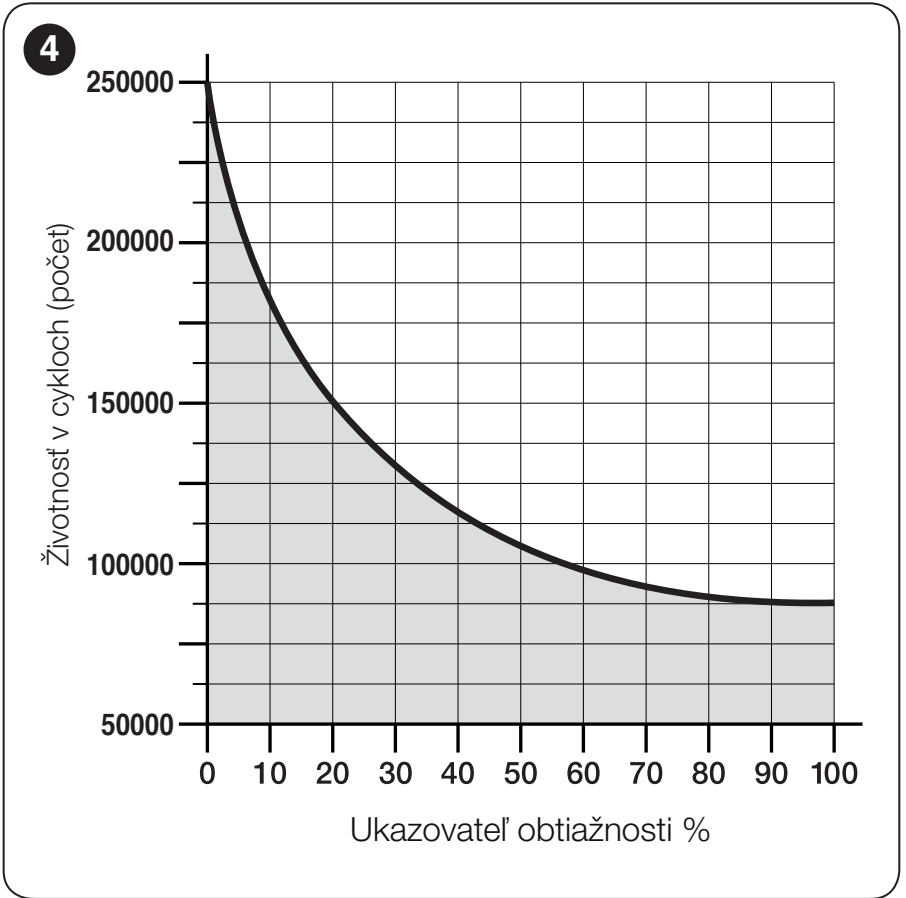

NICE HOPP – diagram över uppskattad livslängd

Vid gemensam gräns mellan intervall väljer du det högre indexet vid den ungefärliga bedömningen. Livslängdsresultatet ersätter inte kontroll av tillåten längd och vikt eller kraftprovning på den färdiga grinden.

Satser för en eller två grindblad

Ett grindblad: HO7124 med styrenhet. Två grindblad: HO7124 med styrenhet och HO7224 utan styrenhet. Båda motorerna styrs av styrenheten i HO7124. Alla satser som anges nedan innehåller OXIBD och 1× ON2E. Varianten med fotoceller kompletteras med ett par EPMB; varianten med tillbehör innehåller även en signallampa ELDC.

Satser för 1 grindblad	Motor nummer två HO7224 utan styrenhet	Satser för 2 grindblad

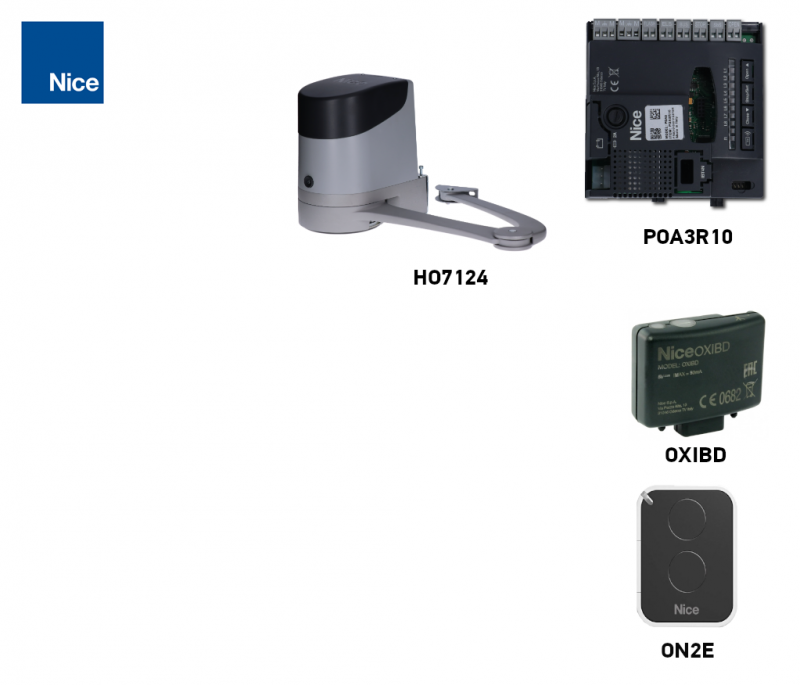

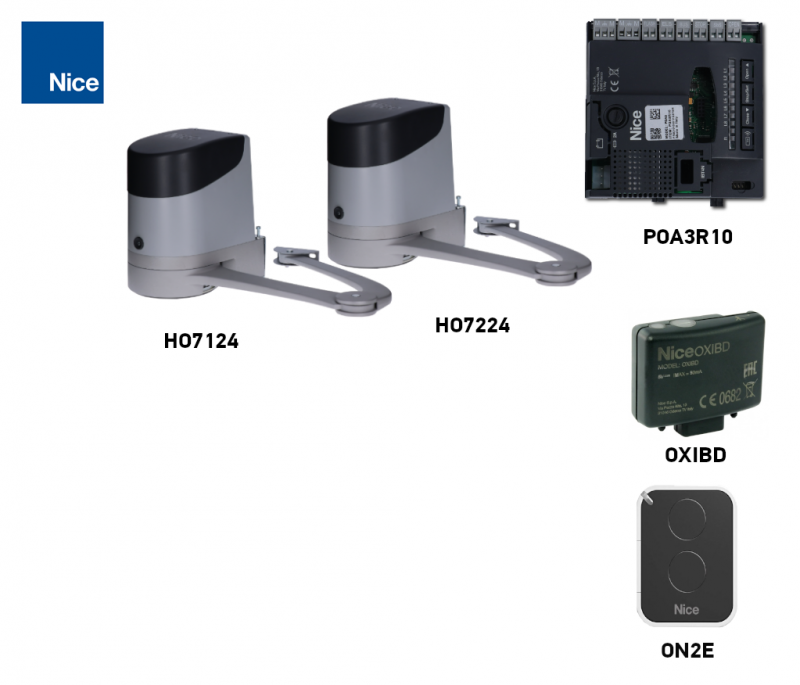

HOPP för 1 grindblad Bas Med fotoceller Med tillbehör 1× HO7124 Styrenhet i HO7124. Gränsen gäller ett grindblad.	NICE HO7224 24 V DC HO7224 har ingen styrenhet; den styrs av styrenheten i HO7124.	HOPP för 2 grindblad Bas Med fotoceller Med tillbehör HO7124 + HO7224 Styrenhet i HO7124. Gränsen gäller ett grindblad.

Montering av öppnare och ledad arm

Kontrollera före monteringen grindens stabilitet, grindbladets balans och att det rör sig jämnt för hand längs hela rörelsebanan. Öppnaren ersätter inte reparation av skadade gångjärn. Fäst armens konsol på en stabil del av grindbladet, till exempel ramen. Förankringsunderlaget måste säkert kunna ta upp öppnarens krafter.

Kontrollera	Krav

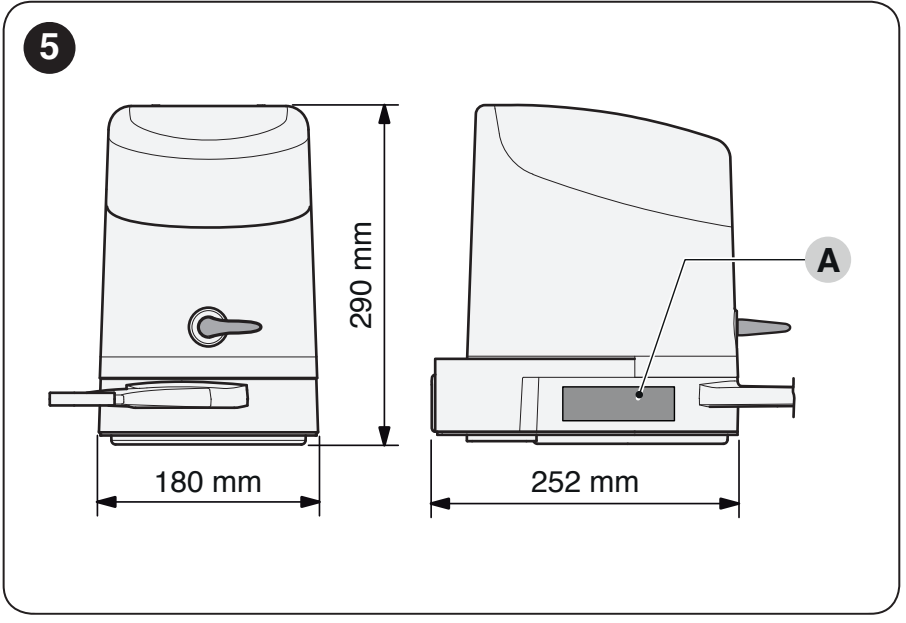

Utrymme för motorn	Minsta monteringsbredd är 170 mm; öppnarens hus är 180 mm brett. Kontrollera hela konturen och armens räckvidd.

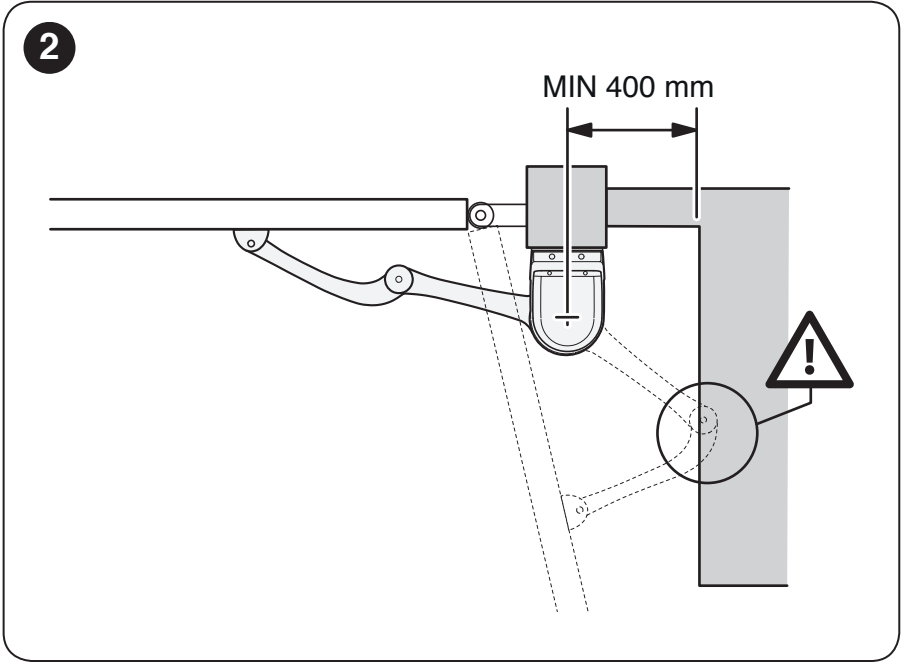

Utrymme för armens rörelse	Säkerställ minst 400 mm på den plats som visas på ritningen. Detta är inte ett mått på stolpens tvärsnitt.
Geometri A/B	Den bestäms av gångjärnets placering och önskad öppningsvinkel; använd diagrammet nedan.
Åtkomst	Säker åtkomst till upplåsningsnyckeln och kåpan måste finnas kvar.
Hinder och gånggrind	Grindbladet eller armen får inte slå i en vägg eller andra föremål. Om gånggrinden är integrerad måste öppnaren spärras medan den är öppen.

Så bestämmer du monteringsmåtten A och B

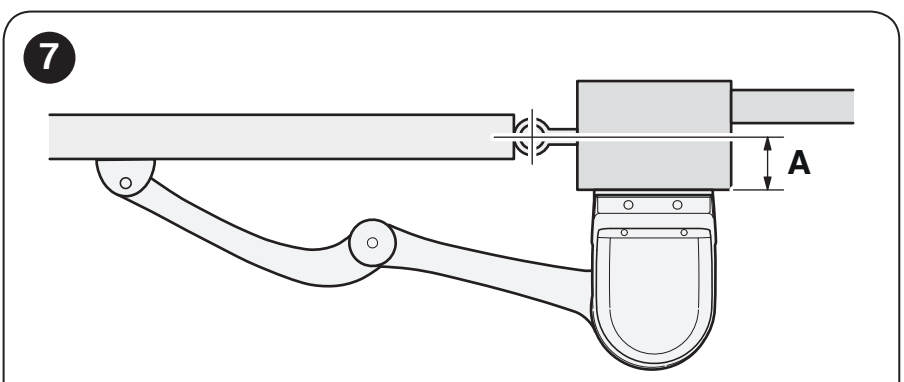

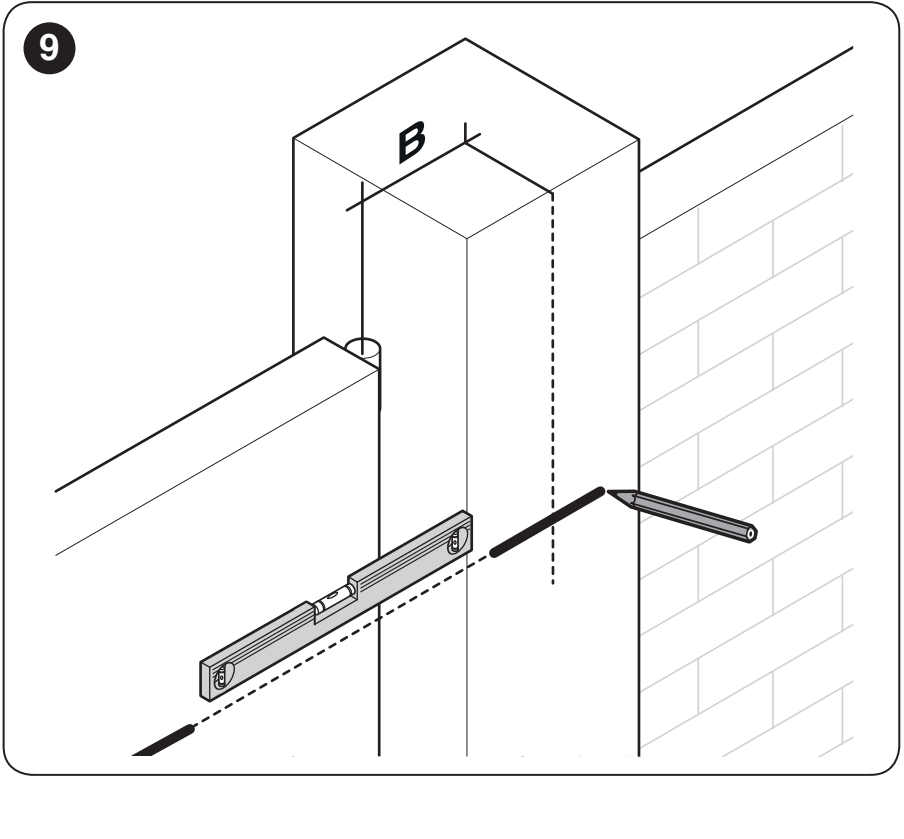

Mät avståndet A utifrån gångjärnets placering och fästytan på ritningen.
Öppna grindbladet för hand till önskat läge och fastställ dess vinkel.
Använd värdet för A och intervallet för önskad vinkel i diagrammet för att bestämma B, det vill säga motorfästets placering. Måtten anges i millimeter.

Tillverkarens exempel: vid A = 100 mm och en vinkel på 100° blir B cirka 180 mm. Detta exempel är inte ett universellt monteringsmått.

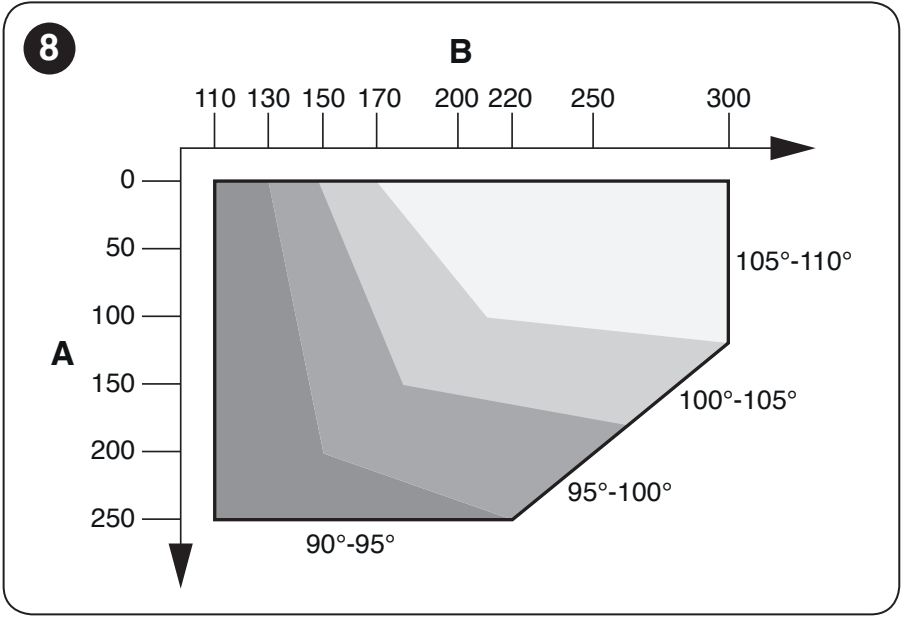

Diagrammet visar intervallen 90–95°, 95–100°, 100–105° och 105–110°. En större vinkel är inte möjlig vid alla gångjärnsförskjutningar; både A och B måste ligga inom respektive intervall.

Mått A	Mått B

Förankring av konsoler och montering av armen

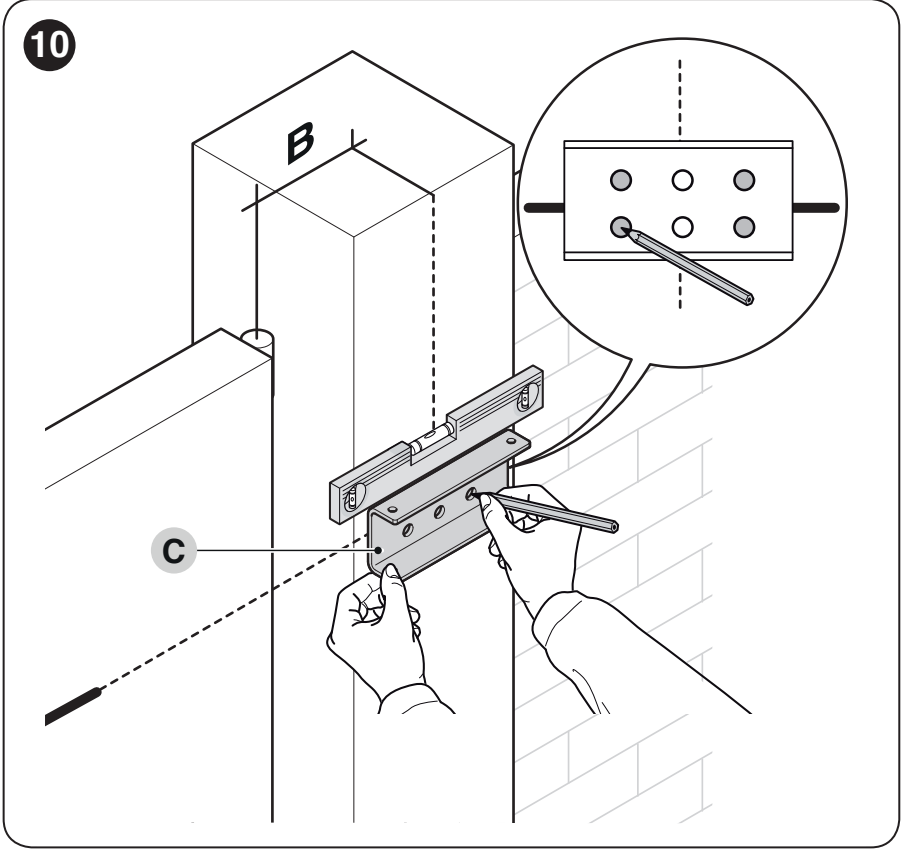

Placera motorkonsolen vågrätt och markera de fyra hålen. Välj förankringsskruvar, brickor och pluggar efter underlaget; dessa fästelement ingår inte i leveransen.
Fäst motorn på konsolen med de två medföljande skruvarna M4,8 × 13.

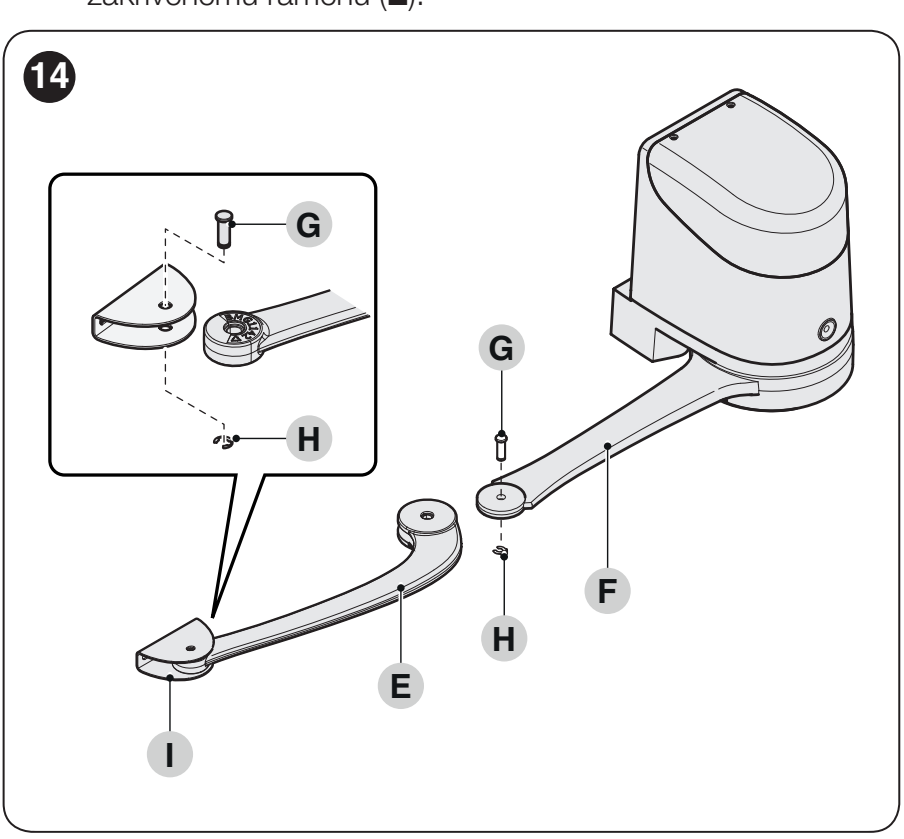

Anslut den böjda armen till den raka armen med en sprint och en låsring. Fäst även grindbladets beslag.
Frikoppla motorn och markera platsen för grindbladets beslag när grinden är stängd. Sträck ut armarna enligt originalritningen och placera beslaget så långt från drivenheten som möjligt.

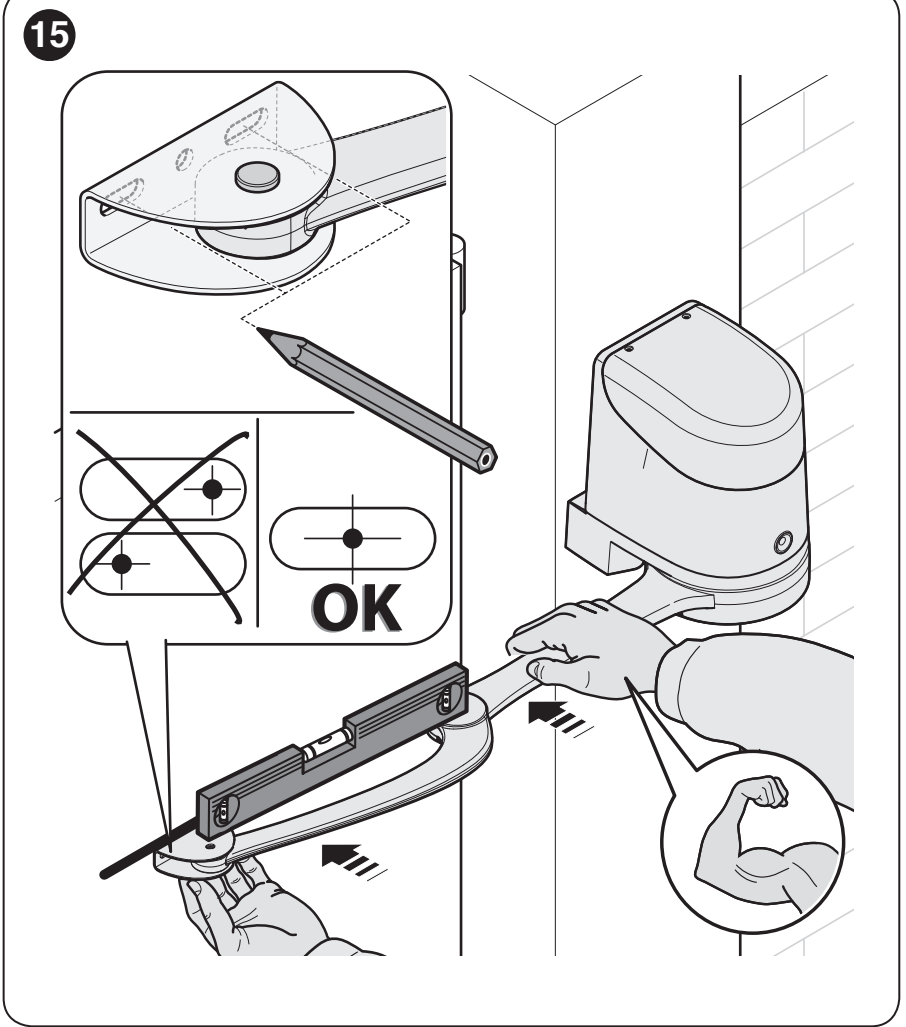

Fäst beslaget vågrätt på grindbladets stabila ram. Återställ förbindelsen med sprinten och låsringen. Kontrollera sedan hela rörelsebanan och ställ in ändstoppen.

Inställning av mekaniska ändstopp

Motorn har mekaniska ändstopp med finjustering för öppning och stängning. Ändstoppen anger slutlägena inför den efterföljande inlärningen.

Frikoppla motorn med nyckeln och flytta grindbladet för hand till önskat öppet läge.

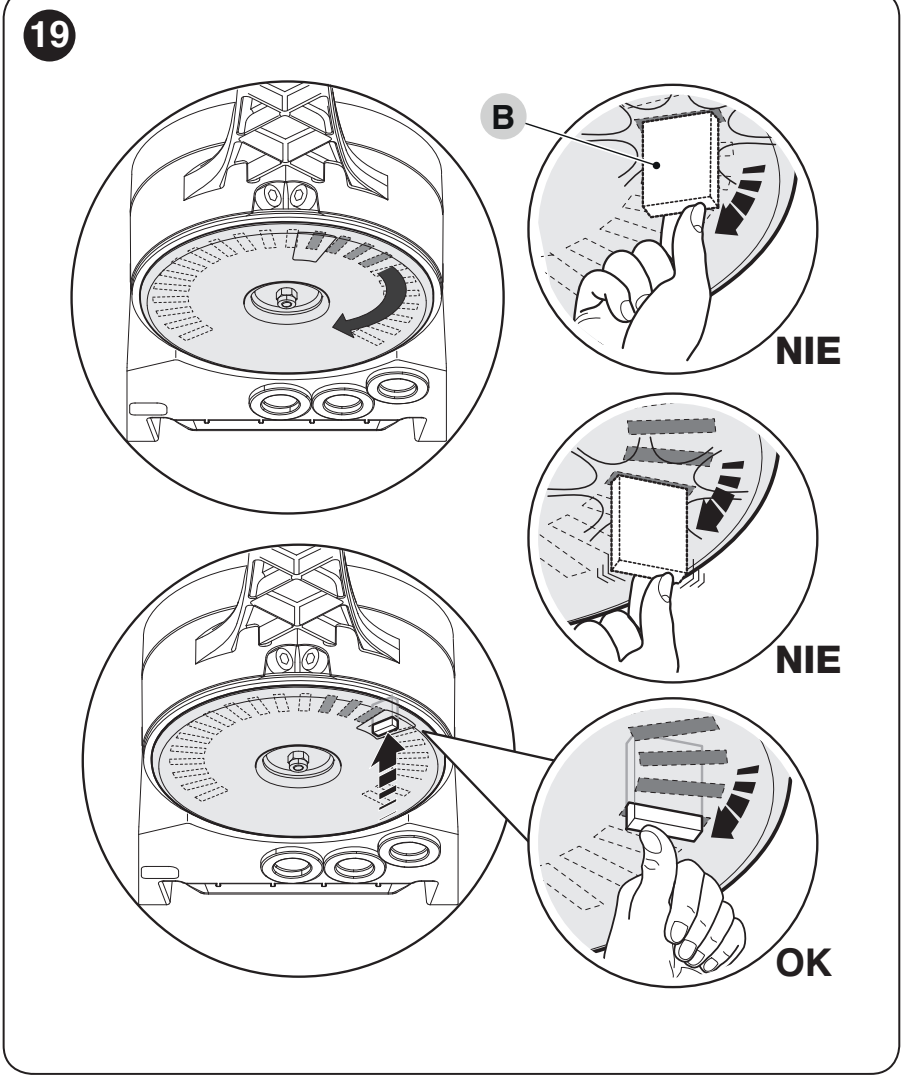

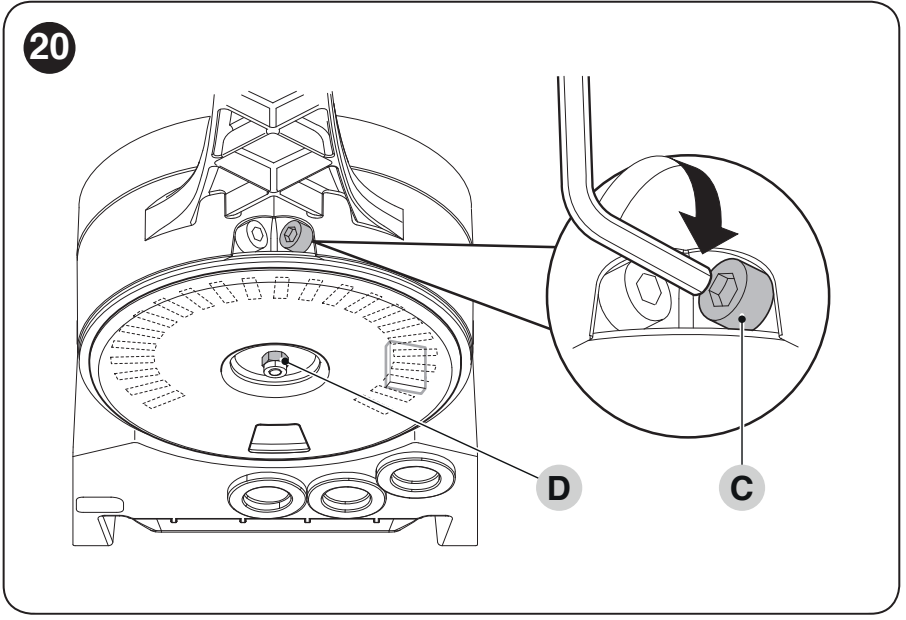

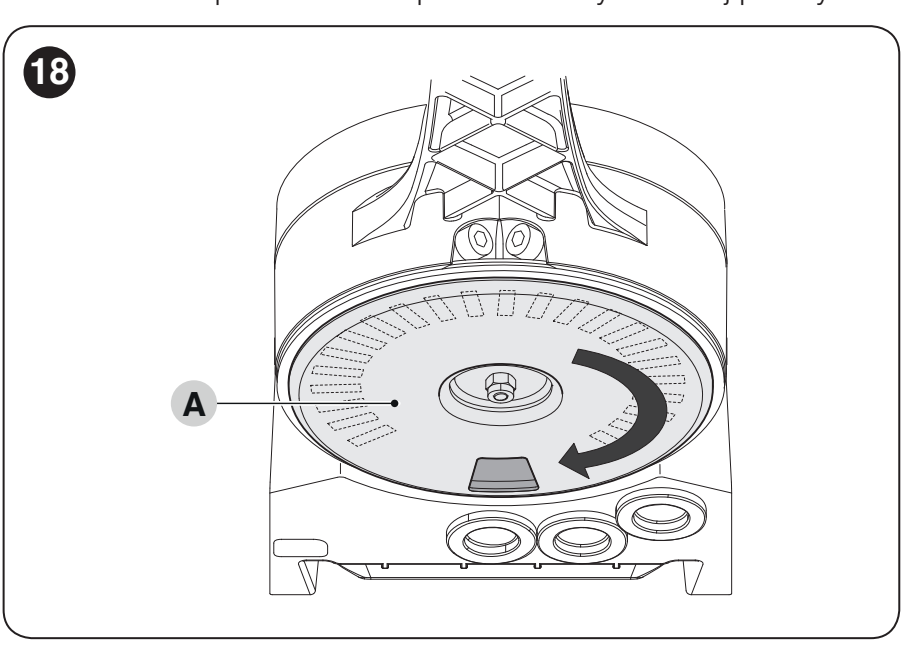

Vrid den nedre plastskivan A så att urtaget hamnar under armen enligt ritningen.
Sätt ändstoppet B i det första tillgängliga läget med rätt orientering. Lås fast det genom att vrida skivan.
Finjustera läget med skruv C. Om stängningsstoppet inte sitter på marken ställer du in motorns stängningsstopp på samma sätt.
Dra åt skivans fästmutter D så att den inte kan vrida sig av sig själv. Kontrollera för hand att båda lägena nås och lås motorn igen.

Skivans läge A	Finjustering C och låsning D

Förberedelse av kabeldragning

Kablarna måste vara lämpliga för monteringsplatsen. Dra genomföringarna så att vatten eller kondens inte rinner in i elektroniken. Nätanslutning, jordning och frånskiljning av strömförsörjningen måste utföras av en behörig elektriker.

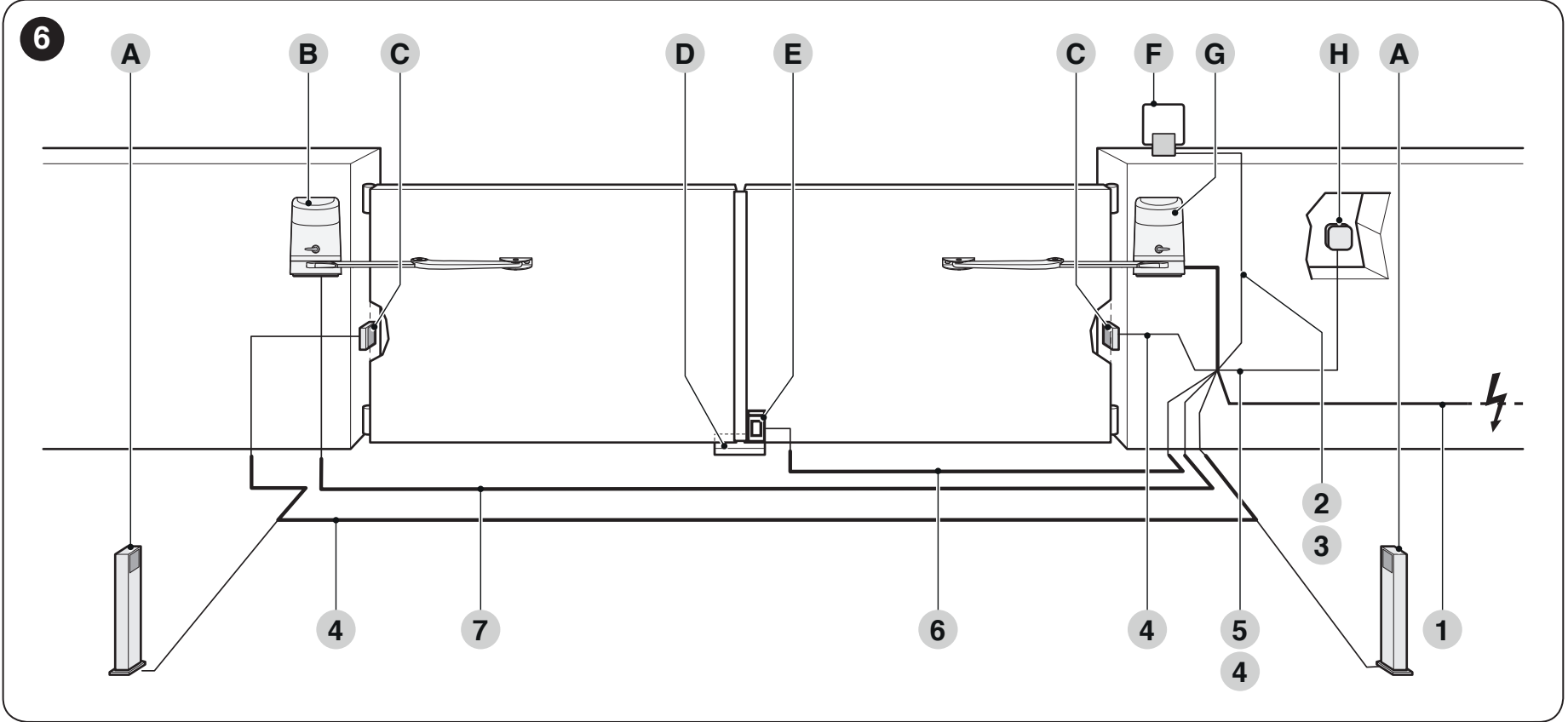

Ledning	Kabel och längd
1 – Matning till HO7124	3 × 1,5 mm², upp till 30 m. För längre sträckor anger tillverkaren 3 × 2,5 mm² och jordning vid automatiken. Matningen måste bedömas av en elektriker.
2 – Varningsljus	2 × 1 mm², upp till 20 m.
3 – Antenn	Koaxialkabel RG58, upp till 20 m; rekommenderad längd under 5 m.
4 – BlueBUS	2 × 0,5 mm², upp till 20 m; vid 20–40 m används 2 × 1 mm².
5 – Nyckelbrytare	Två kablar 2 × 0,5 mm² eller en kabel 4 × 0,5 mm², upp till 50 m.
6 – Elslutbleck	2 × 1 mm², upp till 6 m.
7 – Förbindelse mellan drivenheterna	3 × 1,5 mm², upp till 10 m; enligt kopplingsplinten och originalschemat.

Styrenhet och inkoppling av HOPP

HO7124 har inbyggd POA3R10 och nätmatning 230 V AC. Drivenheterna i systemet drivs med 24 V DC. HO7224 får inte anslutas direkt till 230 V.

Följande inkoppling och inställning gäller POA3R10. Det här kretskortet är inte utbytbart mot det äldre POA3. Vid reparation ska märkningen på det monterade kortet och kontakterna kontrolleras. Ett liknande namn på drivenheten räcker inte.

Koppla från nätspänningen och reservbatteriet innan kåpan öppnas. Allt elarbete ska utföras av en behörig tekniker.

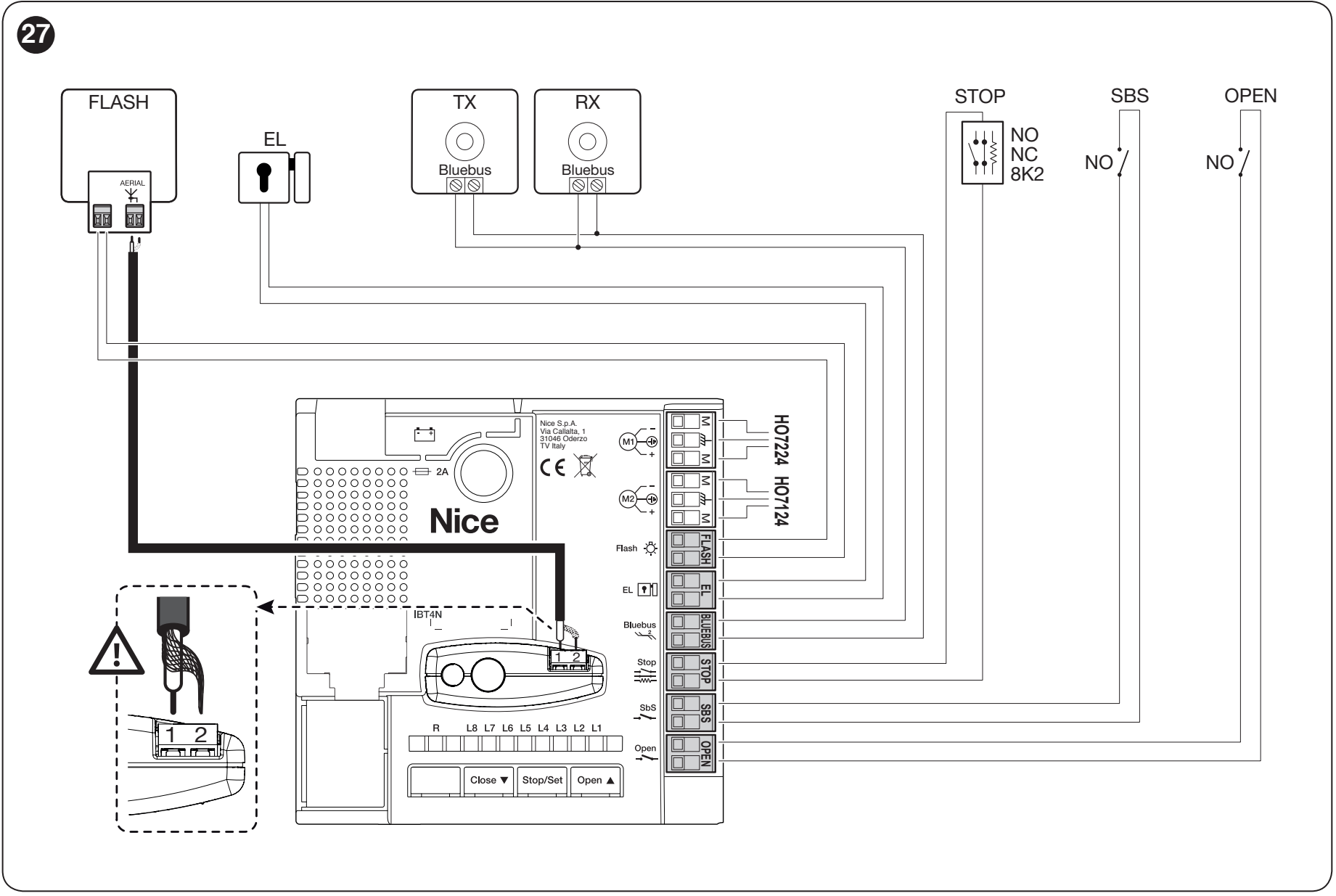

POA3R10:s anslutningar

Anslutning	Användning
M1	Utgång för HO7224 utan styrenhet.
M2	Utgång för HO7124-motorn med styrenhet. Vid en enda drivenhet ska HO7124 vara ansluten.
FLASH	ELDC-varningsljus eller glödlampsvarningsljus 12 V DC, högst 21 W.
EL	Elslutbleck 12 V AC, högst 15 VA.
BlueBUS	Strömförsörjning och kommunikation för kompatibla enheter via två polaritetsoberoende ledare. Högst 12 BlueBUS-enheter. Belastningen beräknas utifrån de anslutna enhetstyperna.
STOP	Säkerhetsingång för NO-, NC- eller 8,2 kΩ-resistiva enheter. Typen identifieras vid enhetsavläsningen.
SbS	Potentialfri NO-kontakt för stegvis manövrering.
OPEN	Potentialfri NO-kontakt för partiell öppning. Funktionen kan ändras genom programmering.
Mottagarantenn	Koaxialkabel till antennanslutningen på den faktiskt monterade OXIBD-mottagaren; följ märkningen på dess anslutningar.

Anslut inte extern spänning till styringångarna SbS och OPEN. När funktionen för FLASH eller EL ändras ändras även utgångens elektriska egenskaper: för övriga hjälpfunktioner är utgången avsedd för en lampa eller ett relä på 24 V DC, högst 4 W. Använd inte en belastning avsedd för den ursprungliga funktionen utan att först kontrollera den.

Hjälpmatning på POA3R10

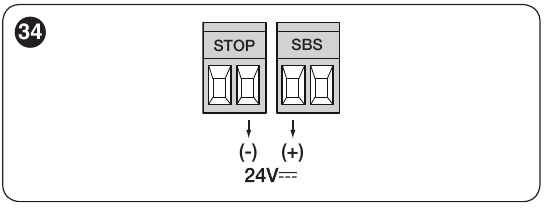

För en kompatibel kortläsare eller belysning till nyckelbrytaren gäller den högra anslutningen i STOP-paret = − och den vänstra anslutningen i SbS-paret = +, när bilden nedan är orienterad med texterna ovanför anslutningarna: 24 V DC (−30 % till +50 %), högst 200 mA. Detta par förblir strömförande även i standbyläge. Enhetens manöverrelä ansluts separat som en potentialfri NO-kontakt. Anslut inte extern spänning till manöveringången. BlueBUS och potentialfria kontakter har ingen +/−-polaritet. EL-utgången är 12 V AC/högst 15 VA utan fast +/−-polaritet. FLASH-utgången för varningsljus är 12 V DC/högst 21 W. Kontrollera märkningen på kortet och varningsljuset om varningsljuset är polariserat.

BlueBUS-fotoceller och STOP-ingång

EPMB, EDSB och ETPB ansluts parallellt till BlueBUS. TX och RX i ett fotocellpar måste ha samma byglarinställning. Varje ytterligare par måste ha en annan adress. Ställ in adresserna för knappsatser och läsare enligt respektive bruksanvisning. Efter att du har lagt till eller tagit bort en enhet upprepar du inläsningen av enheter och funktionskontrollen.

Fotocellernas adress	HOPP:s reaktion beroende på placering
FOTO / FOTO II	Yttre fotoceller: vid stängning stoppas rörelsen och grindbladen öppnas igen.
FOTO 1 / FOTO 1 II	Inre fotoceller: vid stängning stoppas och vänds rörelsen. Vid öppning stoppas grindbladen; när strålen åter är fri fortsätter öppningen.
FOTO 2 / FOTO 2 II	Inre fotoceller: vid öppning stoppas och vänds rörelsen.
FOTO 3	Den här konfigurationen är inte tillåten för HOPP-styrenheten.

Tabell över adresseringsbyglar för EPMB visar inställningen av TX/RX. Fotocellernas allmänna bruksanvisning innehåller även konfigurationer för andra styrenheter. För HOPP ska den adress som stöds enligt tabellen ovan användas.

Vanliga reläfotoceller kan inte ersätta BlueBUS-fotoceller. Vid STOP kopplas NO-kontakterna parallellt och NC-kontakterna i serie. Kombinationer av kontakter eller flera resistiva säkerhetslister måste kopplas in av en tekniker enligt respektive enhets kopplingsschema. Säkerhetsingången får inte kopplas ur med en bygel.

Mottagare och fjärrkontroller

Mottagaren sätts i uttaget på HO7124 när strömmen är frånkopplad. Verifierade HOPP-kit använder OXIBD med ON2E. Följ anvisningarna för den faktiskt installerade mottagaren när du parkopplar eller raderar fjärrkontroller. Anvisningar och inställningar för OXIBD finns på mottagarens egen sida. En återställning av POA3R10 raderar inte radiominnet.

Reservströmförsörjning PS124

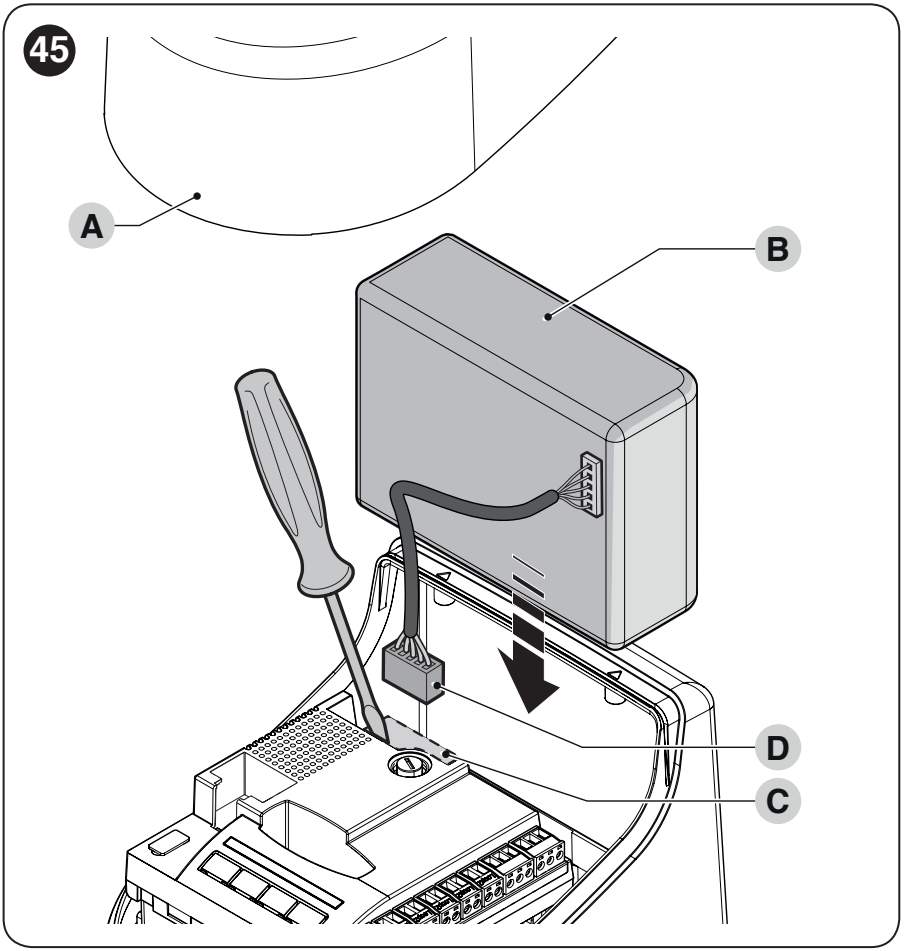

För POA3R10 PS124 installeras i HO7124. Anslut det först när monteringen och programmeringen är klara, eftersom det kan sätta grinden i rörelse även utan nätström. Koppla från det vid arbete med ledningarna. Batteriet i HO7124 ger även reservström till HO7224 när den är ansluten till den här styrenheten.

PS124 ingår inte i grundsatserna ovan. När batteriet är laddat kontrollerar du en hel öppnings- och stängningscykel både med nätström och med enbart batteridrift. Hastigheten och antalet rörelser beror på batteriets skick och grindens belastning. Utgå inte från att en batterikontakt av en annan generation är utbytbar.

Första starten och test av grinden

Armarna på alla installerade motorer måste vara monterade, ändstoppen ordentligt inställda och motorerna låsta. Ställ grindbladen ungefär halvvägs längs rörelsebanan så att de kan röra sig åt båda hållen under testet. På en tvåbladig grind kontrollerar du ordningsföljden utifrån hur grindbladen överlappar. De får inte kollidera när grinden stängs.

När strömmen slås på ska BlueBUS-LED:n blinka regelbundet en gång per sekund, LED:erna på fotocellerna ska visa att de fungerar och FLASH-varningslampan ska vara släckt. Om statusen inte stämmer kopplar du från strömmen och kontrollerar anslutningarna.

1. Inläsning av BlueBUS och STOP

Håll Open ▲ + Stop/Set.
Släpp knapparna efter cirka 3 sekunder, när L1 och L2 blinkar snabbt.
Vänta tills processen är klar. STOP-LED:n ska lysa och L1/L2 ska slockna. L3/L4 kan börja blinka om ändlägena ännu inte har lärts in.

Den här inlärningen krävs även när inga enheter är anslutna. Upprepa inlärningen när BlueBUS- eller STOP-enheter ändras. Den ersätter inte inlärningen av grindbladens rörelsebana.

2. Automatisk inlärning av ändlägen

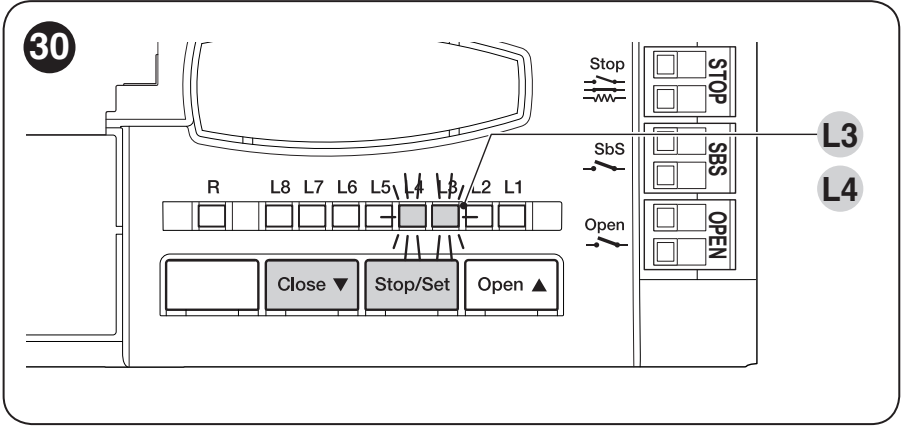

När enhetsinläsningen är klar håller du Stop/Set + Close ▼.
Släpp knapparna efter cirka 3 sekunder, när L3 och L4 blinkar snabbt.
På en tvåbladig grind stängs först M1 och sedan M2. Därefter öppnas båda motorerna mot ändstoppen och båda stängs sedan snabbt. Med en motor lärs endast den anslutna motorn in.
När stängningen har slutförts korrekt slocknar L3 och L4.

Den första rörelsen måste vara stängning. Om motorn öppnar eller fel grindblad rör sig först avbryter du processen med knappen Open eller Close. En tekniker ska koppla från strömmen, korrigera motorns riktning eller tilldelning enligt den faktiska inkopplingen och sedan upprepa inlärningen. Förväxla inte motorledningarna med sensorledningarna.

Om en fotocell eller STOP aktiveras avbryts inlärningen och L1 blinkar. Åtgärda först orsaken och upprepa sedan inlärningen. Kraften måste vara anpassad till grinden. Att öka kraften ersätter varken åtgärd av friktion eller ett säkerhetstest.

Manuell och kombinerad inlärning för tvåbladig grind

Med manuell inlärning kan du ställa in lägena och fördröjningen för överlappande grindblad separat. Håll Stop/Set + Close och släpp knapparna när L1 börjar blinka, efter cirka 1 sekund. Håll Open eller Close intryckt för att flytta motsvarande motor. Släpp knappen när önskat läge har nåtts. Spara läget genom att hålla Stop/Set intryckt i minst 3 sekunder. Den valda LED:n tänds och när du släpper knappen går systemet vidare till nästa. Det får gå högst 10 sekunder mellan momenten.

LED	Läge som sparas vid två motorer
L1	Stängning av M1 – läge 0.
L2	Stängning av M2 – läge 0.
L3	SA för motor M2 – punkten där M1 börjar öppnas.
L4	SC för motor M1 – punkten där M2 börjar stängas.
L5	Öppning av M1 – läge 1.
L6	Öppning av M2 – läge 1.

Kombinerad inlärning kräver att en automatisk inlärning först har slutförts korrekt. Gå sedan till manuellt läge, välj önskat SA- eller SC-läge med ett kort tryck på Open/Close och justera det med samma tillvägagångssätt. Ändra inte de stängda och öppna lägen som bestäms av de mekaniska ändstoppen på det här sättet. Den manuella ordningsföljden i tabellen gäller två motorer. Använd automatisk inlärning med en motor.

Kontroller före normal användning

Kör flera fullständiga öppnings- och stängningscykler och kontrollera att det inte finns områden med ökad friktion, att motorarmarna inte kolliderar och att grindbladen inte kommer i kontakt med varandra.
Kontrollera korrekt inbromsning, rätt ordningsföljd för grindbladen och tillförlitliga ändlägen.
Kontrollera funktionen hos varje par fotoceller och STOP-enhet i respektive rörelseriktning.
Kontrollera manuell frikoppling, återlåsning och eventuell reservströmförsörjning.
Mät slagkraften och kontrollera skyddet vid alla kläm-, kross- och indragningsställen.

Montering och driftsättning måste slutföras av en kvalificerad tekniker. Motorns hinderdetektering ersätter varken nödvändiga säkerhetsanordningar eller kraftmätning.

Programmering av POA3R10

Open ▲ och Close ▼ styr rörelsen och valet av LED. Stop/Set stoppar rörelsen och används för att öppna, ändra och spara inställningar. Värdena nedan gäller POA3R10.

Nivå I – aktivera och inaktivera funktioner

Håll Stop/Set intryckt tills L1 börjar blinka. Släpp sedan knappen.
Välj funktionens LED med ett kort tryck på Open eller Close.
Ändra status med ett kort tryck på Stop/Set: korta blinkningar = OFF, långa blinkningar = ON.
Efter 10 sekunder utan ytterligare knapptryckning avslutas programmeringen och ändringarna sparas.

Kortets funktioner är som standard inställda på AV. Vid normal drift betyder en tänd LED att motsvarande funktion är aktiverad.

LED – funktion och betydelse	Status
L1 – Automatisk stängning PÅ: efter öppning stängs grinden efter den inställda paustiden; standardpausen är 30 s. AV: halvautomatisk styrning.	AV – fabriksinställning PÅ – aktiverad
L2 – Stäng efter fotocell PÅ: när automatisk stängning är aktiverad förkortar en aktivering av FOTO/FOTO1 under rörelse pausen till 5 s. Om automatisk stängning inte är aktiverad leder en aktivering under stängning till att grinden stängs efter den inställda paustiden. AV: den ursprungliga inställningen gäller.	AV – fabriksinställning PÅ – aktiverad
L3 – Stäng alltid PÅ: när strömmen återkommer och grinden upptäcks vara öppen startar stängningen efter 5 s förvarning med blinkljus. AV: när strömmen återkommer står grinden kvar.	AV – fabriksinställning PÅ – aktiverad
L4 – Standby för alla PÅ: 1 minut efter att rörelsen har avslutats stängs BlueBUS, Bus T4, FLASH, EL och delar av kretsarna/LED-lamporna av. Ett kommando återställer driften. AV: denna energibesparing används inte.	AV – fabriksinställning PÅ – aktiverad
L5 – Elektriskt lås / hjälpbelysning PÅ: EL fungerar som hjälpbelysning. AV: EL styr det elektriska låset. Lasten måste motsvara den valda funktionen.	AV – fabriksinställning PÅ – aktiverad
L6 – Förvarning med blinkljus PÅ: varningslampan blinkar i 3 s före rörelsen. AV: den blinkar från det att rörelsen börjar.	AV – fabriksinställning PÅ – aktiverad
L7 – SbS = Öppna, OPEN = Stäng PÅ: ingångarna fungerar som Öppna och Stäng. AV: stegvis manövrering och partiell öppning 1.	AV – fabriksinställning PÅ – aktiverad
L8 – FLASH / indikator för öppen grind PÅ: FLASH indikerar att grinden är öppen. AV: fungerar som varningslampa. Använd rätt elektrisk last vid ändring.	AV – fabriksinställning PÅ – aktiverad

Nivå II – parametervärden

Håll Stop/Set intryckt tills L1 blinkar och släpp sedan knappen. Välj parameterns ingångs-LED med Open/Close.
Håll Stop/Set intryckt igen; efter cirka 3 sekunder tänds LED-lampan för det aktuella värdet.
Håll Stop/Set fortsatt intryckt och välj värdets LED med knapparna Open/Close.
Släpp Stop/Set. Läget avslutas efter 10 sekunder utan ytterligare knapptryckning.

Fetstil anger standardvärdet. Ingångs-LED:n anger parametern; LED:n i kolumnen till höger anger dess värde.

Ingångs-LED – namn och beskrivning	Inställnings-LED – värde
L1 – Paustid Väntetid före stängning; gäller endast när automatisk stängning är aktiverad.	L1: 5 s L2: 15 s L3: 30 s L4: 45 s L5: 60 s L6: 80 s L7: 120 s L8: 180 s
L2 – Stegvis manövrering Ändrar sekvensen för kommandona SbS och den första radiokanalen. Värdena L4/L5/L7/L8 ändrar även hur Open/Close fungerar.	L1: Öppna – stopp – stäng – stopp L2: Öppna – stopp – stäng – öppna L3: Öppna – stäng – öppna – stäng L4: Bostadsrättsläge: SbS/Open fungerar inte under öppning; Close ändrar rörelseriktningen. SbS/Open öppnar grinden under stängning; Close fungerar inte. Ett långt kommando på över 2 s under öppning utlöser STOPP. L5: Bostadsrättsläge 2: riktningsstyrningen fungerar som för L4; ett kommando längre än 2 s utlöser STOPP även under stängning. L6: Stegvis manövrering 2: ett kommando kortare än 2 s utlöser partiell öppning. L7: Närvarostyrning: rörelsen pågår endast så länge kommandot hålls intryckt. L8: Öppning halvautomatisk; stängning medan kommandot hålls intryckt.
L3 – Motorhastighet Hastighet vid normal rörelse; kontrollera alltid säkerhetskrafterna och inbromsningen.	L1: Mycket långsamt L2: Långsamt L3: Medelhastighet L4: Snabbt L5: Mycket snabbt L6: Snabbast L7: Öppning snabbt, stängning långsamt L8: Öppning snabbast, stängning medelhastighet
L4 – Avlastning efter stängning En kort omvänd rörelse av båda motorerna minskar det slutliga trycket.	L1: Ingen avlastning L2: Nivå 1 – cirka 100 ms L3: Nivå 2 L4: Nivå 3 L5: Nivå 4 L6: Nivå 5 L7: Nivå 6 L8: Nivå 7 – cirka 1 s
L5 – Motorkraft Båda motorernas kraft. Öka inte kraften för att kompensera för ett mekaniskt fel; efter en ändring måste slagkrafterna kontrolleras.	L1: Nivå 1 – minimal L2: Nivå 2 L3: Nivå 3 L4: Nivå 4 L5: Nivå 5 L6: Nivå 6 L7: Nivå 7 L8: Nivå 8 – maximal
L6 – Gångöppning / partiell öppning Vid samtidig öppning används den mindre av vinklarna för M1/M2.	L1: M2 till ¼ öppning L2: M2 till ½ öppning L3: M2 till ¾ öppning L4: Full öppning av M2 L5: Båda grindbladen till ¼ av den mindre vinkeln L6: Båda grindbladen till ½ av den mindre vinkeln L7: Båda grindbladen till ¾ av den mindre vinkeln L8: Båda grindbladen till hela den mindre vinkeln
L7 – Servicepåminnelse Antal manövrer före servicepåminnelsen; serviceindikatorn måste konfigureras via OVIEW.	L1: 500 L2: 1 000 L3: 1 500 L4: 2 500 L5: 5 000 L6: 10 000 L7: 15 000 L8: 20 000
L8 – Felhistorik Visar de åtta senaste manövrerna; detta är diagnostik.	L1: Resultat av den senaste manövern L2: Resultat av den 2:a manövern L3: Resultat av den 3:e manövern L4: Resultat av den 4:e manövern L5: Resultat av den 5:e manövern L6: Resultat av den 6:e manövern L7: Resultat av den 7:e manövern L8: Resultat av den 8:e manövern

Tillverkaren anger inte exakta tider för frigöringsstegen mellan ändlägena. Beräkna dem inte genom att dela upp intervallet jämnt.

Diagnostik och återställning av POA3R10

Vid fel avger varningslampan en kort serie blinkningar, pausar i 1 s och upprepar sedan samma serie. Antalet blinkningar hjälper dig att hitta orsaken.

Blinkningar	Orsak	Vad du ska kontrollera
1	BlueBUS-kommunikationsfel	Kontrollera enheterna och kablaget. Efter en faktisk ändring av konfigurationen ska du upprepa inläsningen av enheterna.
2	Fotocellen har löst ut	Ta bort hindret, rengör och rikta in fotocellerna; kontrollera adresserna och att de fungerar.
3	Ökat motstånd / kraftbegränsning	Kontrollera grinden, gångjärnen, armarna och stoppen. Kraftinställningen ändras av en tekniker först när den mekaniska orsaken har åtgärdats.
4	STOP har löst ut	Kontrollera enheten och kablaget till ingången STOP.
5	Fel i interna parametrar	Vänta minst 30 s och upprepa kommandot; om felet kvarstår, kontakta service.
6	Tillåten belastning överskriden	Låt motorn vila i några minuter och bedöm antalet manövrer och friktionen.
7	Fel i elektriska kretsar	En tekniker kopplar bort alla strömkällor, inklusive batteriet, och återansluter strömmen efter några sekunder. Kontakta service om felet återkommer.
8	Kontinuerligt aktivt kommando	Kontrollera omkopplaren, tidsstyrningen och ingångarna SbS/OPEN.
9	Automatiken är blockerad	Avbryt blockeringskommandot med motsvarande manöverdon. Detta innebär inte automatiskt att den mekaniska upplåsningen med nyckel har aktiverats.

Grundläggande kontroll av LED-indikeringar

LED	Betydelse
BlueBUS	En blinkning per sekund: normal drift. Två snabba blinkningar: en ingång har ändrats. Släckt: kontrollera strömförsörjning och säkringar; fast sken: fel.
STOP	Lyser när viloläget har lästs in korrekt; slocknar när den aktiveras.
SbS / OPEN	Lyser när motsvarande kommando är aktivt.
L1/L2 blinkar	Kontrollera och läsa in enheterna.
L3/L4 blinkar	Du måste läsa in ändlägenas positioner.

Så här läser du felhistoriken

Gå in i programmeringsläget med Stop/Set och välj ingång L8. Håll Stop/Set intryckt; efter cirka 3 s tänds LED-indikeringarna för manövrer med avvikelser (L1 = den senaste, L8 = den åttonde). Medan du fortfarande håller Stop/Set intryckt väljer du manöver med Open/Close. LED-indikeringen blinkar då det antal gånger som anges i felkoderna. Släpp sedan Stop/Set.

Radera styrenhetens inställningar

Återställningen raderar de individuella inställningarna för POA3R10. När grinden står stilla håller du samtidigt in Open ▲ + Close ▼, tills L1 till L8 tänds efter cirka 3 s. Släpp knapparna. Om raderingen lyckas blinkar L1 till L8 snabbt i 3 s. Läs sedan in enheterna och ändlägenas positioner på nytt och utför säkerhetstesterna. Den här återställningen ersätter inte mottagarens radiominne.

Manuell upplåsning vid strömavbrott

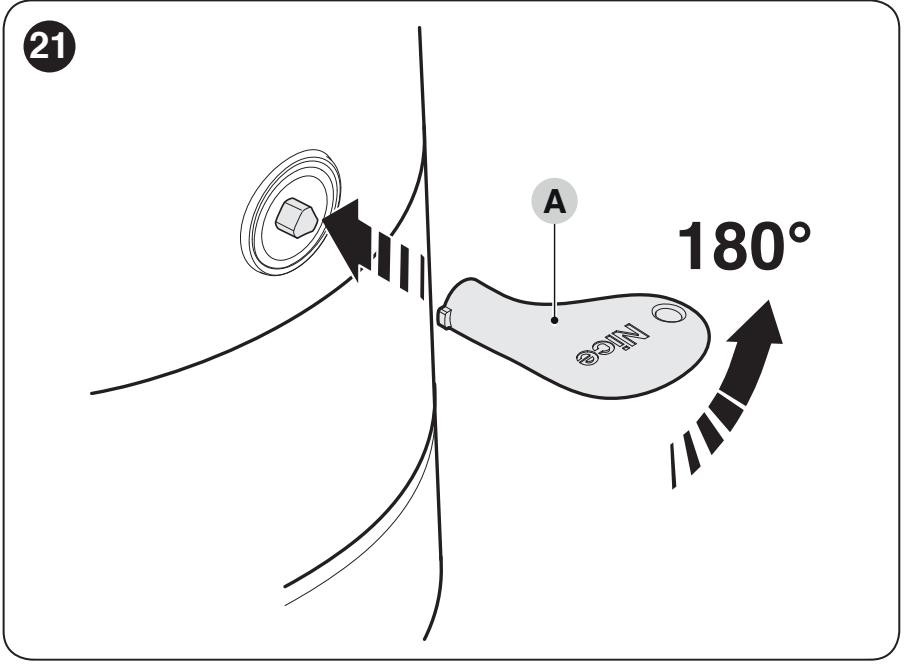

Lås endast upp en stillastående grindflygel. Sätt nyckeln i upplåsningsmekanismen och vrid den 180° i den riktning som anges på mekanismen. Grindflygeln kan öppnas eller stängas manuellt utan att använda våld. Innan du återgår till automatisk drift låser du motorn igen med nyckeln och tar ur nyckeln; på en tvåbladig grind kontrollerar du båda motorerna.

Upplåsning från utsidan

Om det inte finns någon annan ingång till tomten kan du komplettera med KIO med vajer KA1. På en tvåbladig grind ska den enligt tillverkaren anslutas till motorn på den grindflygel som öppnas först från stängt läge. Vajern monteras i upplåsningsmekanismen; den ändrar inte grindens öppningsriktning.

Underhåll och säker användning

Planera service senast efter 6 månader eller 20 000 manövrer, beroende på vilket som inträffar först. Koppla från nätströmmen och batteriet före ingrepp. Kontrollera infästningar, korrosion, tappar och låsringar samt skicket på armar, gångjärn, kablar, stopp och upplåsningsmekanism. Upprepa funktions- och säkerhetstesterna efter ingreppet.

Manövrera inte grindflygeln när någon arbetar i dess rörelsebana. Barn får inte leka med grinden, och fjärrkontrollerna ska förvaras utom räckhåll för dem. Om en säkerhetsanordning är felaktig ska du använda den manuella upplåsningen och se till att den repareras; koppla inte ur säkerhetsfunktionen.

Tekniska data för NICE HO7124

Parameter	Värde
Typ	Elektromekanisk ledarmsmotor, 24 V DC-motor.
Styrenhet	Inbyggd POA3R10.
Produktens strömförsörjning	230 V AC ±10 %, 50/60 Hz.
Maximalt vridmoment	250 Nm.
Nominellt vridmoment	100 Nm.
Hastighet vid nominellt vridmoment	0,13 rad/s (1,2 varv/min).
Tomgångshastighet	0,17 rad/s (1,6 varv/min); inställning via styrenheten.
Cykelfrekvens vid nominellt vridmoment	Högst 35 cykler/h; vid maximal temperatur högst 25 cykler/h.
Kontinuerlig drift	Högst 10 minuter; vid maximal temperatur högst 8 minuter.
Effekt vid nominellt vridmoment	170 W.
Maximal effekt	280 W.
Märkström	0,8 A.
Maximal ström	1,3 A.
Drifttemperatur	−20 till +55 °C; prestandan försämras vid låg temperatur.
Kapslingsklass	IP54 när kapslingen är oskadad och ordentligt stängd.
Höljets mått	180 × 252 × 290 mm (bredd × djup × höjd).
Drivningens vikt	9 kg.

Parametrarna vid nominell belastning gäller vid omgivningsförhållanden på cirka 20 °C. Antalet cykler är inte oberoende av grindbladet och rörelsemotståndet; även gränser för längd och vikt.

360°:

Manual för drivningen NICE Hopp HO7124

PDF

Jag vill beställa den här produkten. Hur gör jag?

Välj det sätt som passar dig bäst:

beställ via webbutiken: använd knappen Köp och lägg produkten i varukorgen (du hittar knappen Köp i tabellen över produktens varianter).
beställ via e-post: skicka din beställning till [email protected]

Fråga oss om produkten NICE Hopp HO7124 – drivenhet för slaggrind med styrenhet för grindblad upp till 2,4 m/250 kg

Produkt:	NICE Hopp HO7124 – drivenhet för slaggrind med styrenhet för grindblad upp till 2,4 m/250 kg
Namn:
E-post:
Telefon:
Meddelande:
	Denna webbplats skyddas av reCAPTCHA från Google.

Skriv ut sidan

SNABB KONTAKT

E-post:

[email protected]
