Komponenter för hänggrindar

Användning av komponenter för hängande grindar

Komponenterna utgör en lösning för hängande skjutgrindar. Förutsättningen är en tillräckligt bärkraftig yta (tak, vägg, balk eller liknande) där mekanismen kan monteras.

Hängande grindar

Det finns flera skäl att välja en hängande grind i stället för en grind som löper på en skena eller är fribärande:

ojämn mark
behov av att undvika ett hinder i form av en skena
placering av grinden i en sluttning
otillräckligt utrymme för att öppna en fribärande grind

Fler användningsområden för hängsystemet

Hängsystemet kan naturligtvis även användas för andra konstruktioner. Det passar överallt där föremål behöver flyttas ovanför marken eller golvet:

hängande dörrar, skiljeväggar, skärmar och solavskärmningar – överallt där man vill spara utrymme jämfört med slagöppning och få en enkel montering som man kan utföra själv
kranbanor och manipulatorer – systemet kan även användas som ett enkelt transportörsystem eller en kranbana för hantering av föremål i garage, lager eller produktionslokaler

Hängsystemets komponenter

Den hängande konstruktionens mekanism består av följande grunddelar:

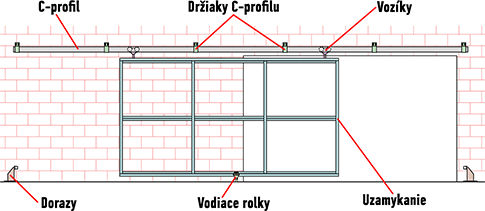

Bärande delar	- C-profil förankras i taket, en balk eller en vägg. - hängvagnarna löper i C-profilen och den hängande grinden fästs på deras undersida - C-profilfästen som används för att förankra C-profilen
Styrande delar	- styrrullarna hindrar grinden från att röra sig i sidled - ändstoppen begränsar grindens rörelse till dess ändlägen
Tillval	- lås för att säkra den hängande grinden - handtag för smidig manuell hantering

Infästning i byggnadskonstruktionen

Vi erbjuder systeminfästningar i utföranden för montering på:

Horisontell yta eller balk	Vertikal yta eller stolpe

I båda fallen kan fästena monteras med skruvar, kemiska och mekaniska ankare eller genom svetsning. Det är dock viktigt att kontrollera att byggnadsdelen som du förankrar i har tillräcklig bärförmåga med hänsyn till grindens beräknade vikt. Detsamma gäller avståndet mellan fästena, som inte bör vara för stort. Det innebär att den bärande C-profilen inte får böjas när vagnarna löper.

För en jämn och stabil gång måste den hängande grinden säkras mot rörelser i sidled. Vi erbjuder flera varianter av styrrullar som kan användas på olika sätt eller kombineras på lämpligt sätt.

För att hålla grinden på plats nedtill kan du välja mellan två grundläggande styrningsmetoder:

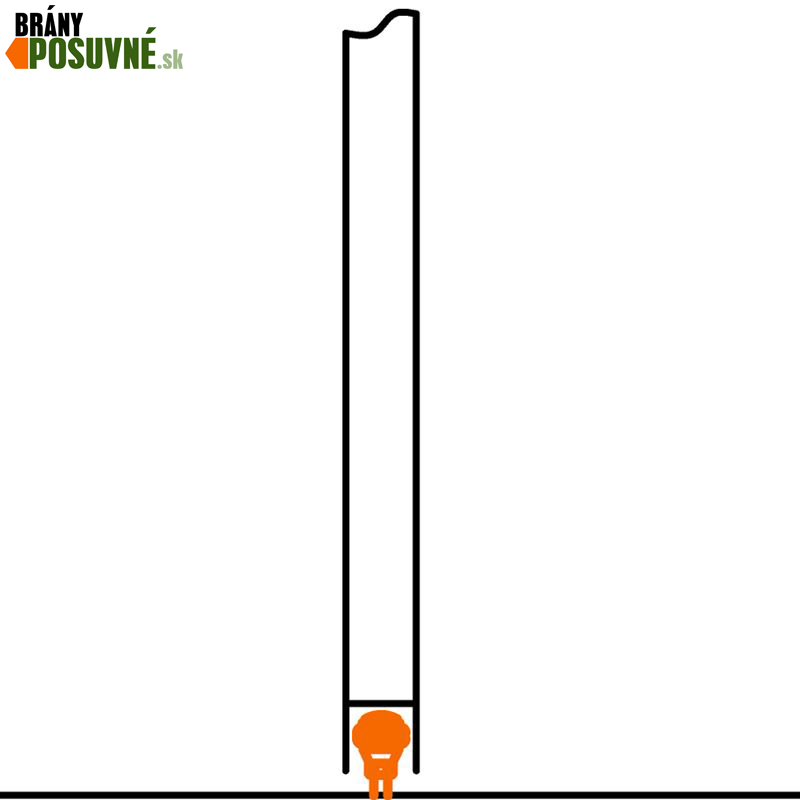

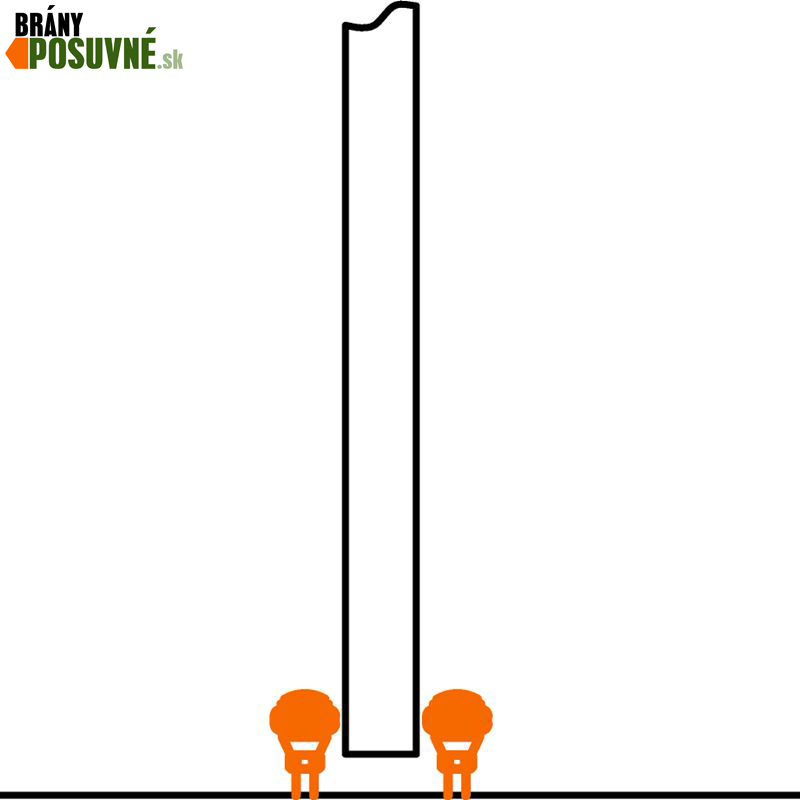

Styrrullar på båda sidor av grinden	Styrrullar monterade inuti profilen

Val av C-profil och vagnar

För att hängsystemet ska fungera korrekt måste du välja en C-profil i lämplig dimension och passande vagnar. Grindens mått och vikt är avgörande faktorer vid valet. Om det rekommenderade avståndet mellan C-profilens fästen hålls, är det vagnarna snarare än C-profilen som avgör systemets bärförmåga. Därför bör du i förväg tänka igenom deras placering och den förväntade belastningen.

Använd följande tabell över vagnarnas bärförmåga som hjälp vid valet av vagn:

De olika vagnarnas bärförmåga
Vagn	liten		medelstor		stor
Antal rullar	2	4	2	4	2	4
Bärförmåga	30 kg	50 kg	100 kg	250 kg	175 kg	350 kg

När flera vagnar används på en grind behöver belastningen per vagn inte alltid minska. För tydlighetens skull visar vi scheman för belastningsfördelningen när två, tre respektive fyra vagnar används:

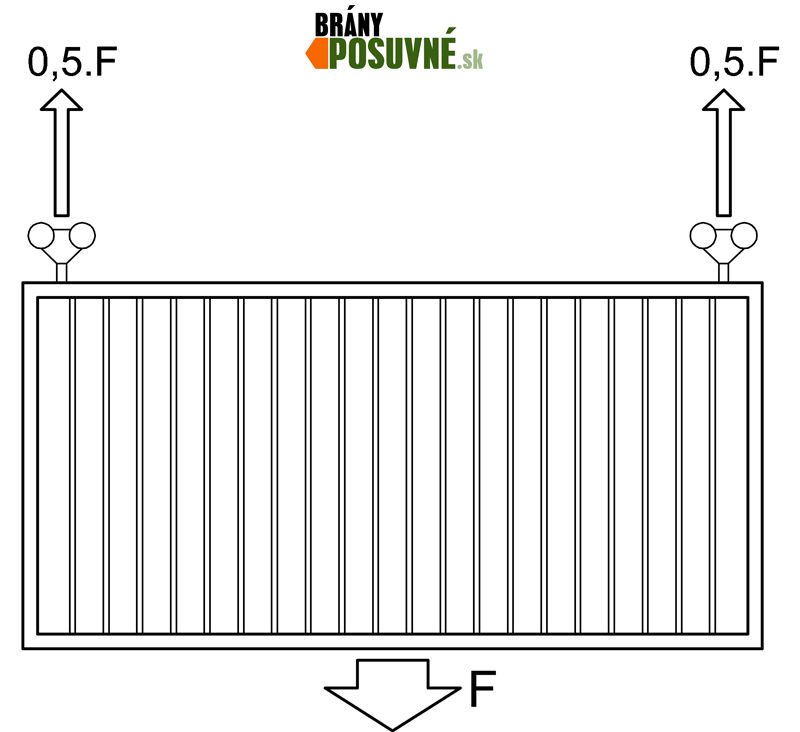

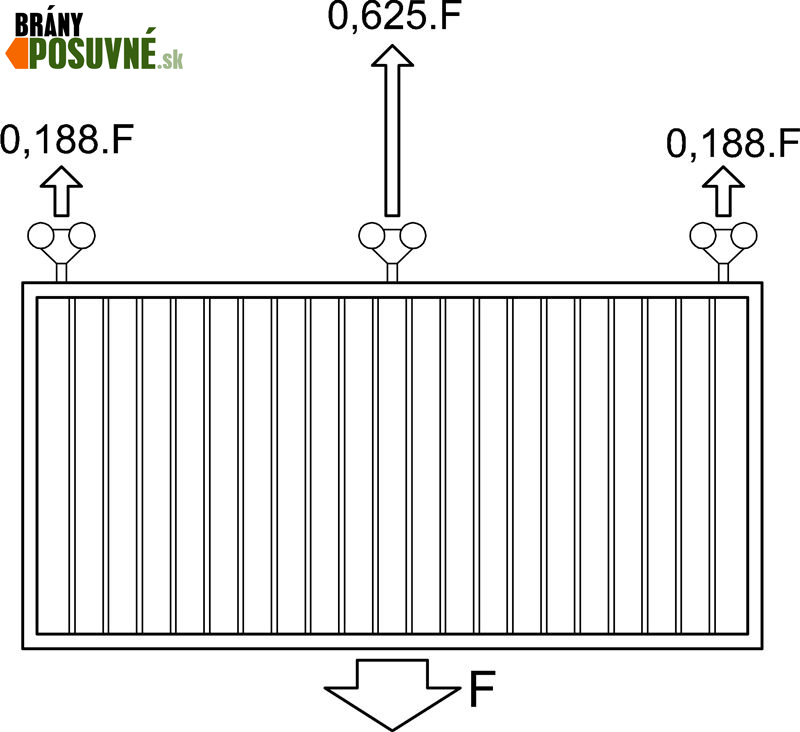

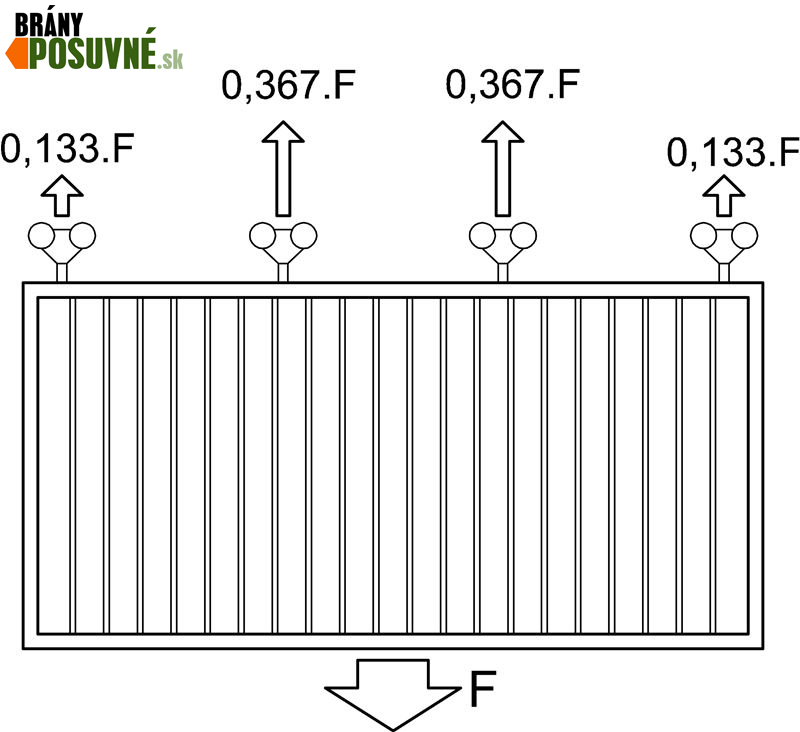

Belastning med två vagnar	Belastning med tre vagnar	Belastning med fyra vagnar

(Exemplet visar tydligt att belastningen på vagnen blir högre när tre vagnar används än när två vagnar används.)

Vet du inte vilka komponenter du behöver till en hängande grind? Vår manual för hängande skjutgrind hjälper dig att välja C-profil, vagnar, infästning, styrning och andra tillbehör.
