Komponenter för skjutgrind i båge

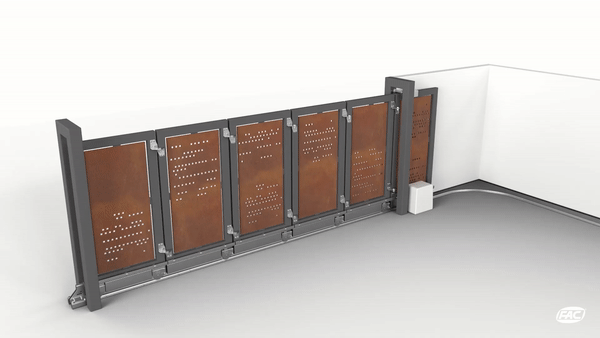

Om du inte har tillräckligt med utrymme för att skjuta grinden åt sidan och inte vill eller kan använda ett teleskopsystem, är den mest praktiska lösningen en kurvformad skjutgrind på skena, uppbyggd av flera sektioner som är sammanfogade med gångjärn. Sektionerna bildar ett tåg som skjuts inåt på tomten längs en böjd skena i 90° vinkel. På så sätt kan du elegant täcka infarten med en skjutgrind även på en plats där du trodde att det inte skulle gå.

Principen liknar mycket den hos en sektionsindelad garageport, fast placerad åt sidan.

Systemet för en radieformad skjutgrind kan byggas:

antingen på en skena med 0,5 m radie och då består grinden av sektioner med en maximal längd på 75 cm
eller på en skena med 1 m radie och då består grinden av sektioner med en maximal längd på 150 cm

Om du vill använda ett produktpaket väljer du önskad radie och därmed maximal sektionslängd. Köp sedan ett set som innehåller en böjd skena, styrning, ändstopp och komponenter för den första sektionen med fasta hjul. Därefter köper du till komponenter för varje efterföljande sektion med svänghjul samt raka skenor.

Ett annat alternativ är att bara köpa den böjda skenan och separata svänghjul och anpassa resten efter dina behov. Böjda skenor kan kopplas ihop med vanliga raka skenor.

Installations exempel:

En kurvformad grind täcker en passage på 5,5 m. Sektionerna är 1 m långa och det behövs totalt 6 st. Till den här grinden behöver du:

1 st. böjd skena med 1 m radie
2 st. vanliga raka skenor à 6 m7 st. hjul – antingen 2 fasta + 5 svängbara, eller 7 svängbara hjul.
7 st. hjul – antingen 2 fasta + 5 svängbara, eller 7 svängbara hjul. Grindens första sektion med två hjul svänger inte.
10 st. gångjärn
1 st. övre styrning

Det går förstås även att montera en drivmotor, men den måste monteras på en plats där tåget ännu inte böjer av. Kuggstången behöver också anpassas så att den ligger tätt mot nästa sektion när tåget är rakt och kommer längre ifrån den när tåget svänger.
