Vanliga situationer vid byggnation av skjutgrindar
Fribärande skjutgrind på egen hand
Bästa kunder, vi uppskattar det förtroende ni visar oss genom era köp. Butiken skapades för att rekommendera och leverera lämpliga produkter för att bygga en skjutgrind. Därför har vi tagit fram följande instruktioner och kompletterar dem löpande utifrån era synpunkter.
Sidans innehåll
1. Val av komponenter till en fribärande grind
- Universella komponentkit
- Val av C-profil
- Val av bärvagnar
- »» Förankring av vagnar i betongfundament
- »» Mått på betongfundament
- Val av grindstyrning
- Val av grindöppnare
»» manualer för NICE-grindöppnare - Konstruktion av fribärande grind
- Teleskopisk fribärande grind
2. Vanliga frågor och svar:
1. Kan en fribärande grind byggas i en sluttning?
2. Behöver vagnarna eller insidan av C-profilen smörjas för att grinden ska löpa bättre?
3. Varför välja en fribärande grind? Vilka är fördelarna?
4. Varför rekommenderar ni vagnar med rörlighet och justering? Vad är de till för?
5. Vilka komponenter köper kunder oftast utöver KITET?
6. Hur stort blir avståndet mellan en fribärande grind och marken?
7. Var på grinden ska kuggstången fästas?
8. På vilken höjd ska NICE-grindöppnaren monteras?
9. Vilken fyrkantsprofil ska användas till konstruktionen av en fribärande grind?
10. Vilka kablar ska användas för strömförsörjning av NICE-grindöppnaren?
3. Beskrivning av grundkomponenter till fribärande grindar
| Vagn med kullagrade rullar | Ändstopp | Elektromekanisk grindöppnare |
| C-profil | Övre/sidostyrning | Fjärrkontroll |
| Nedre inloppsbeslag | Profiländplugg | Fotoceller |
Val av komponenter till fribärande grind
Universella komponentkit
För att underlätta ditt val har vi satt ihop KomponentKIT för fribärande grindar.
Vi anpassar gärna KITETS innehåll efter dina önskemål. Om du har särskilda önskemål eller vill ha råd, skriv till [email protected].
Obs: passagebredd betyder öppningens bredd mellan stolparna, som är fri när grinden har skjutits undan.
Val av C-profil
C-profilen väljs utifrån grindbladets totala vikt och längd, passagebredd, ramkonstruktion, typ av fyllning och vindbelastning. Följande gränsvärden är vägledande:
- för grindar upp till 400 kg och med en passagebredd på upp till 4,5 m: C-profil 70x70x4 mm
- för grindar över 400 kg och med en passagebredd på över 4,5 m: C-profil 80x80x5 mm
Dessa värden är vägledande. Om endast ett av gränsvärdena överskrids, till exempel om grinden väger mindre än 400 kg men passagebredden är större än 4,5 m, bör valet kontrolleras mot hela konstruktionen. Den slutliga bärförmågan påverkas också av den förstärkande profilen ovanför C-profilen, övrigt rammaterial, fyllningen och lokala vindförhållanden.
Exempel:
Standardmått för en fribärande grind med en fri passagebredd på 400 cm och en höjd på 150 cm, C-profil 70 × 70 × 4 mm, förstärkningsprofil 80 × 40 × 2 mm och allt övrigt konstruktionsstål för grinden av materialet 60 × 40 × 2 mm gäller följande värden:
| Grindens vikt (utan synlig fyllning): | ca 120 kg |
| Belastning per 1 m: | 0,9 kN/m (90kg/1m) |
| Tryck-/dragreaktioner: | 18,49 kN / 10,81 kN |
| Total bärförmåga: | 480 kg |
I det här exemplet räcker det med C-profil 70 × 70 × 4 mm och motsvarande vagnar med fem kullagrade rullar, det vill säga komponenter från satsen SADA-01 eller SADA-03-RBS. Själva konstruktionen väger cirka 120 kg; den återstående marginalen för fyllningen är ungefärlig och bör kontrolleras utifrån den specifika konstruktionen före tillverkning.
Skriv till oss: vi kontrollerar parametrarna för din grind och rekommenderar lämpliga komponenter. E-post: [email protected].
Hela sortimentet av C-profiler
 Svarta C-profiler |
 Galvaniserade C-profiler |
 C-profiler i rostfritt stål |
Alla storlekar och utföranden av C-profiler »
Val av bärvagnar
- för en grind med en fri öppningsbredd på upp till 2,8 m: vagn med 3 lagerrullar
- för en grind med en fri öppningsbredd på upp till 4,5 m: vagn med 5 lagerrullar
- för en grind med en fri öppningsbredd på upp till 6,5 m: vagn med 8 lagerrullar
De vanligaste typerna av bärvagnar
 Vagn med 3 rullar |
 Vagn med 5 rullar |
 Vagn med 8 rullar |
Alla typer av bärvagnar för skjutgrindar »
Den här indelningen är vägledande för vanliga grindar. Vagnarnas lämplighet bör bedömas tillsammans med grindens vikt, totala längd, fyllningstyp och vindbelastning. Kontakta oss om du är osäker på valet.
Förankring av bärvagnar i betongfundament
Bärvagnar kan vara:
- monterade på gängstänger ingjutna direkt i fundamentet
- monterade på gängstänger i ett redan härdat betongfundament med hjälp av kemankare
- monterade med stålpluggar i ett redan härdat betongfundament
Detaljerad information om förankring av skjutgrinden hittar du HÄR. Vi hjälper dig gärna även med måtten på betongfundamentet.

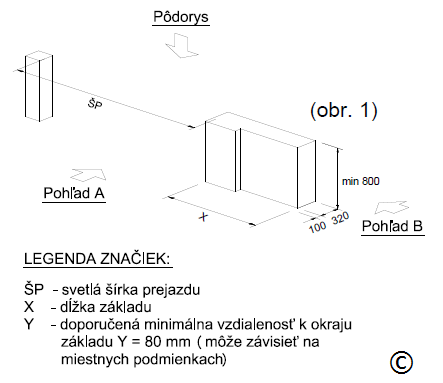

Mått på betongfundament för fribärande grind
Detaljerade mått på betongfundamentet för olika storlekar på fribärande grindar hittar du HÄR: mått på betongfundament.
Glöm inte:
- fundamentet måste nå frostfritt djup enligt de lokala förhållandena; det exakta djupet kan variera mellan olika områden,
- innan gjutningen är det viktigt att tänka på elmatningen och kabeldragningen för drivningen. Även om du planerar en manuellt manövrerad grind är det bra att förbereda skyddsrör. Då kan du drivningen monteras när som helst i framtiden.
Beskrivning av måttet ”X” och mer detaljerad information hittar du HÄR: mått på betongfundament.
Val av grindstyrning
Övre styrning passar om grindens fyllning inte sticker upp ovanför ramen. Den fästs i ett befintligt staket eller på en separat justeringsstolpe. Sidostyrning passar om fyllningen ska sticka upp ovanför grindramen; styrrullarna monteras på stolpen från insidan och löper i en U- eller L-profil på grindbladet.
Valet av styrning beror på utrymmet vid grinden, möjligheterna till infästning och om fyllningen ska sticka upp ovanför ramens övre profil. Om den ska det är sidostyrning i regel lämpligare. Separata styrrullar kan användas med en specialtillverkad styrning.
 Sidostyrning |
 Övre styrning |
 Separata rullar |
Hela sortimentet av styrningar för skjutgrindar »

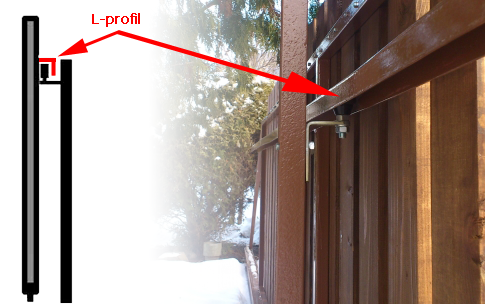

Exempel på användning sidostyrning (BR-43G):
Du kan använda en L-profil eller U-profil där sidostyrningen löper. Helst används två sådana styrningar bredvid varandra: den ena ”trycker” grinden utåt och den andra ”trycker” den inåt, så att grinden hålls tillräckligt centrerad.

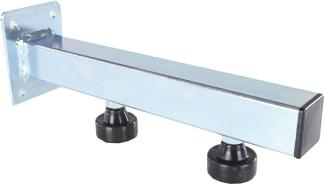

Rekommenderad övre styrning (VVR-3-G):
För normal användning rekommenderar vi den universella övre styrningen VVR-3-G med en längd på cirka 25 cm. Rullarnas placering och avståndet mellan grinden och staketet kan anpassas efter den specifika monteringen. Om du behöver ett större justeringsområde finns även förlängd styrning VVR-3-G-300 med en total längd på 30 cm.
Välja grindmotor
När du väljer grindmotor bör du ta hänsyn till inte bara vikten, utan även grindbladets längd, användningsfrekvens, önskad hastighet och vindbelastning. För normal användning rekommenderar vi följande aktuella modeller från NICE:
- för grindar upp till 400 kg: NICE RBS400,
- för grindar upp till 600 kg: NICE RBS600,
- för grindar upp till 1 000 kg: NICE RB1000.
Aktuella grindmotorer och manualer från NICE
| Grindens vikt upp till | Aktuell grindmotor | Dokumentation |
|---|---|---|
| 400 kg | NICE RBS400 | Officiell dokumentation från NICE |
| 600 kg | NICE RBS600 | Officiell dokumentation från NICE |
| 1 000 kg | NICE RB1000 | Officiell dokumentation från NICE |
Beräkning av grindens vikt
Till exempel en standard fribärande grind med måtten 400 × 150 cm, med en C-profil på 70 × 70 × 4 mm, vars konstruktion är svetsad av stålprofiler på 60 × 40 × 2 mm väger cirka 125 kg. I tabellen anger vi även vikter för andra passagebredder, med samma stålprofiler (konstruktionsstål S235JRH, mått 60 × 40 × 2 mm):
| Grind 300x150cm | ca 90 kg |
| Grind 350x150cm | ca 110 kg |
| Grind 400 × 150 cm | ca 130 kg |
| Grind 450x150cm | ca 170 kg |
| Grind 500x150cm | ca 190 kg |
| Grind 550x150cm | ca 210 kg |
| Grind 600x150cm | ca 230 kg |
| Grind 650x150cm | ca 260 kg |
De angivna vikterna är ungefärliga och gäller endast den beskrivna ramkonstruktionen. Lägg till fyllning, beslag och andra komponenter för att få den totala vikten. Ta även hänsyn till grindbladets längd och vindbelastning vid dimensioneringen.
Lägg även till vikten på den fyllning som ska monteras på grinden. Om du behöver hjälp med att välja grindmotor kan du skriva till oss på [email protected].
Vi erbjuder grindmotorer från flera märken. Här visar vi exempel från märket NICE. Vi säljer och rekommenderar grindmotorer från NICE och använder dem själva. Enligt vår erfarenhet är problem och reklamationer med detta märke nästan obefintliga.
Konstruktion av fribärande grind
Grindens konstruktion består av en ram av slutna stålprofiler. Profilernas dimensioner väljs utifrån grindens totala längd, vikt, fyllning och vindbelastning. Som en ungefärlig uppskattning kan grindens totala längd beräknas som passagebredden × 1,4 + cirka 0,2 m för styrningen. Vid en passagebredd på 4 m blir längden alltså cirka 5,8 m. Detta är endast en ungefärlig beräkning. Stora eller tunga grindar kan behöva ett större överhäng.
För en lätt konstruktion kan överhänget kortas efter att måtten och den valda lösningens bärförmåga har kontrollerats. Om du har tillräckligt med utrymme rekommenderar vi att du inte kortar överhänget. Ett längre överhäng minskar i regel belastningen på rullvagnarna och ger grinden en jämnare gång.
Grindens överhäng är den del av grindbladet som sträcker sig utanför passageöppningen. Överhänget överför krafter till de bärande rullvagnarna och måste därför anpassas efter grindens längd, vikt och konstruktion.
Teleskopisk fribärande grind
 |
Om det inte finns tillräckligt med utrymme längs staketet för att öppna en vanlig fribärande grind kan en två- eller tredelad teleskopisk fribärande grind vara en lösning. Komponenter och mer information om teleskopiska fribärande grindar » |
Några frågor och svar om fribärande grindar:
1. Kan man bygga en fribärande grind i en sluttning?
För automatiska fribärande grindar rekommenderar vi att grindbladet rör sig horisontellt. Marken under grinden kan luta, men C-profilen, rullvagnarna och grindens rörelsebana ska vara vågräta. En grind som rör sig i en sluttning kräver en individuell konstruktion, en säkerhetsbedömning och lämpligt skydd mot oavsiktlig rörelse.
Den enklaste lösningen är att anpassa grindbladets nederkant och fyllning efter sluttningen, medan bärsystemet och motorn förblir vågräta. Andra lösningar måste utformas individuellt utifrån den aktuella lutningen och grindmotorn.
2. Behöver rullvagnarna eller insidan av C-profilen smörjas?
Nej. Varken lagerrullvagnarna eller insidan av C-profilen behöver normalt smörjas. Ta bort smuts från profilen som kommit in under förvaring, transport eller användning.
3. Varför välja en fribärande skjutgrind? Vilka är fördelarna?
- » lågt underhållsbehov
- » ingen skena i passagen som behöver rengöras från snö och smuts
- » den inkräktar inte på körbanan
- » grindbladet rör sig längs staketet. Det säkerhetsavstånd som behövs bakom grinden beror på den enskilda konstruktionen
- » den fribärande skjutgrinden rör sig ovanför marken och kan även monteras i kuperad terräng
- » enklare byggnadsförberedelser: det behövs ingen lång betonggrund för en skena (som måste ligga vågrätt)
- » i passagen finns ingen skena eller annat hinder som stör grindens passage. På vintern slipper du besväret med att rengöra skenan.
- » läs mer om jämförelsen mellan fribärande grind och skjutgrind på skena »
4. Varför rekommenderar ni rullvagnar med pendelrörelse och höjdjustering?
Pendelrörelsen bidrar till att fördela belastningen jämnt på lagerrullarna när grinden rör sig. Höjdjusteringen underlättar montering och uppriktning av grinden samt inställning av avståndet till marken.
5. Vilka komponenter köper kunder oftast utöver satsen?
För en manuell grind är det framför allt Hakkolås. Ofta kompletteras den också med övre ändstopp eller ytterligare ett par nedre ändstopp och påfartsrulle vid den öppna änden. En sådan lösning måste anpassas till den aktuella grindens konstruktion, vikt och användning.
6. Vilket markavstånd får en fribärande skjutgrind?
De medföljande vagnarna är höjdjusterbara. Om vagnarnas nederkant monteras i nivå med den omgivande marken anges ungefärligt minimi- och maximimått för markavståndet i tabellen nedan.
| Fri passage/C-profil | C-profil 70x70x4 mm |
C-profil 80x80x5 mm |
|
upp till 2,8 m |
Hmin: 78 mm |
Hmin: 73 mm |
| upp till 4,5 m vagn med 5 kullagerförsedda rullar |
Hmin: 95 mm |
Hmin: 90 mm |
| upp till 6,5 m vagn med 8 kullagerförsedda rullar |
Hmin: 90 mm |
Hmin: 85 mm |
Grindens markavstånd kan också justeras genom att montera de bärande vagnarna på olika höjd. Vid projekteringen bör du lämna en säkerhetsmarginal för ojämnheter, snö och rörelser i konstruktionen.
7. Var på grinden ska kuggstången fästas?
Kuggstången fästs oftast på en förstärkningsprofil ovanför C-profilen. Dess placering måste dock stämma med monteringsmåtten för den aktuella drivenheten och kuggstången måste ligga rätt i ingrepp med kugghjulet under hela rörelsen.
8. På vilken höjd ska NICE-drivenheten monteras?
Bestäm drivenhetens höjd utifrån kuggstångens placering och måtten i monteringsanvisningen för den aktuella modellen. Det föreskrivna spelet måste finnas mellan kuggstången och kugghjulet; drivenheten får inte bära grindens vikt.
- använd originalmonteringsplattan och de förankringsdetaljer som medföljer drivenheten enligt monteringsanvisningen,
- använd ett lämpligt stålstativ eller gängstänger som är avsedda för den aktuella drivenheten och förankringsmetoden,
- förbered stativets höjd så att drivenheten kan justeras exakt och förblir åtkomlig för service.
9. Vilka stålprofiler ska användas till konstruktionen av en fribärande skjutgrind?
Vanligast är att använda profilerat stål. Måtten beror på den totala längden, vikten, fyllningen och vindbelastningen. Till vanliga mindre grindar används ofta en profil på 60 × 40 × 2 mm och som nedre förstärkningsprofil 80 × 40 × 2 mm; detta är dock ingen generell statisk dimensionering.
Även profiler med andra mått kan användas till ramen. För en större, tyngre eller heltäckande grind rekommenderar vi att konstruktionen kontrolleras genom en hållfasthetsberäkning eller av en fackperson.
Vid varmförzinkning måste konstruktionen även utformas med hänsyn till ventilations- och dräneringshål, galvaniseringsanläggningens tekniska krav och risken för värmedeformation. En tjockare profilvägg kan minska risken för deformation, men eliminerar den inte helt. Stäm av den specifika lösningen med galvaniseringsanläggningen i förväg.
| Set med fyrkantsprofiler för tillverkning av skjutgrind 40x40x2 mm | ||
|---|---|---|
| Fri passage | Setets namn | Setet innehåller: |
| 3,0 m | JOKL-01 | 2×profil 40×40×2 – längd 6 m 1×profil 80×40×2 – längd 6 m |
| 4,5 m | JOKL-02 | 3×profil 40×40×2 – längd 6 m 1×profil 80×40×2 – längd 6 m |
| Set med fyrkantsprofiler för tillverkning av skjutgrind 60x40x2 mm | ||
| Fri passage | Setets namn | Setet innehåller: |
| 3,0 m | JOKL-03 | 2×profil 60×40×2 – längd 6 m 1×profil 80×40×2 – längd 6 m |
| 4,5 m | JOKL-04 | 3×profil 60×40×2 – längd 6 m 1×profil 80×40×2 – längd 6 m |
| 5,5 m | JOKL-05 | 4×profil 60×40×2 – längd 6 m 2×profil 80×40×2 – längd 6 m |
| 6,5 m | JOKL-06 | 4×profil 60×40×2 – längd 6 m 3×profil 80×40×2 – längd 6 m |
| Set med fyrkantsprofiler för tillverkning av skjutgrind 80x40x2 mm | ||
| Fri passage | Setets namn | Setet innehåller: |
| 3,0 m | JOKL-07 | 3 × profil 80×40×2 – längd 6 m |
| 4,5 m | JOKL-08 | 4 × profil 80×40×2 – längd 6 m |
| 5,5 m | JOKL-09 | 6 × profil 80×40×2 – längd 6 m |
| 6,5 m | JOKL-10 | 7 × profil 80×40×2 – längd 6 m |
Vi erbjuder våra kunder möjligheten att köpa allt på ett och samma ställe, inklusive stålmaterial för grindtillverkning. Tillsammans med komponentsatsen skickar vi även med rekommenderade monteringsanvisningar.
Grindens fyllning: Fyllningen kan anpassas efter staketets och husets stil, till exempel med träspjälor, stål, aluminium- eller plastprofiler, polykarbonat eller sträckmetall. Vid heltäckande fyllning måste vindbelastningen beaktas särskilt.
10. Vilka kablar ska användas till NICE-drivenheter?
NICE ROAD 400 (RD400)
För NICE ROAD 400 med reläfotoceller förbered följande kablar. Till sändaren TX räcker två ledare, och till mottagaren RX rekommenderar vi en fyrledarkabel för strömförsörjning och reläkontakt. Detta är inte en tvåtrådsanslutning av typen BlueBUS.
| Anslutning | Kabeltyp | Maximal längd |
|---|---|---|
| Strömförsörjning till drivenheten (230 V) | 1 st. 3 × 1,5 mm2 | 30 m * |
| Fotocell TX (sändare) | 1 st. 2 × 0,25 mm2 | 30 m |
| Fotocell RX (mottagare) | 1 st. 4 × 0,25 mm2 | 30 m |
| Varningsljus | 1 st. 2 × 0,5 mm2 | 20 m |
| Antenn | 1 st. skärmad koaxialkabel RG58 | 20 m, mindre än 5 m rekommenderas |
| Nyckelbrytare | 2 st. 2 × 0,5 mm2 eller 1 st. 4 × 0,5 mm2 | 50 m |
| Fast säkerhetslist | 1 st. 2 × 0,5 mm2 | 30 m |
| Rörlig säkerhetslist | 1 st. 2 × 0,5 mm2 | 30 m ** |
* För en matningskabel längre än 30 m krävs en större ledararea, till exempel 3 × 2,5 mm2. En elektriker måste bedöma lämplig ledararea och skyddsjordning utifrån installationen.
** En rörlig säkerhetslist kräver en anordning som möjliggör anslutning medan grindbladet rör sig. Anslut flera säkerhetslister enligt anvisningarna för den aktuella drivenheten och listerna.
Kablarna måste vara lämpliga för miljön och förläggningssättet. Låt en kvalificerad fackperson utföra anslutningen och driftsättningen. Mer information finns i bruksanvisningen för NICE ROAD 400.
NICE RBS400, RBS600 och RB1000
Följande översiktliga kabeldragning gäller för NICE RBS400, NICE RBS600 och NICE RB1000. Jämför alltid med den aktuella bruksanvisningen för den specifika modellen och tillbehören innan arbetet påbörjas.
Översiktlig kabeldragning:
| Anslutning | Kabeltyp | Maximal tillåten längd |
|---|---|---|
| A: Strömförsörjning (230V) | 1 st. 3x1,5 mm2 | 30 m (anmärkning 1) |
| B: Varningsljus med antenn |
1 st. 2x0,5 mm2 |
20 m |
| C: Fotoceller | 1 st. 2x0,5 mm2 | 30 m (anmärkning 2) |
| D: Nyckelbrytare | 2 st. 2x0,5 mm2 (anmärkning 3) | 50 m |
| E: Fasta säkerhetslister | 1 st. 2x0,5 mm2 (anmärkning 4) | 30 m |
| F: Rörliga säkerhetslister | 1 st. 2x0,5 mm2(anmärkning 5) | 30 m (not 5) |
Obs. 1: En strömkabel längre än 30 m kan användas, men kabelns ledararea måste då vara större, till exempel 3x2,5 mm2. I närheten av enheten
måste jordning finnas.
Obs. 2: Om BlueBUS-kabeln är 30–50 m lång måste en kabel på 2x1mm2 användas.
Obs. 3: I stället för två kablar på 2x0,5 mm2 kan du använda en kabel på 4x0,5 mm2.
Obs. 4: Om du vill använda fler än en säkerhetslist, läs informationen om anslutningstyper i kapitel 7.3.2 ”STOP-ingång”, som
rekommenderas av tillverkaren.
Obs. 5: För anslutning av rörliga säkerhetslister till skjutgrindens grindblad måste särskilda enheter användas, så att anslutningen fungerar även när
grindbladet är i rörelse.

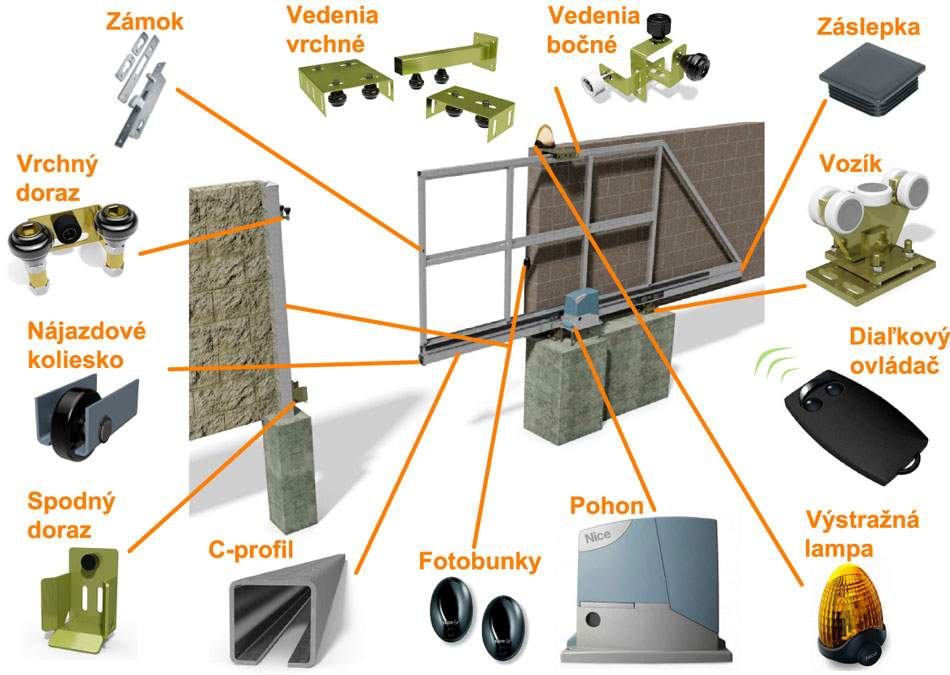

Beskrivning av de viktigaste komponenterna i en fribärande grind
Bärvagnar med lagerrullar
Vagnarna löper inuti C-profilen och bär upp grindbladet. Den rörliga upphängningen bidrar till att fördela belastningen jämnt på rullarna under rörelsen. Lagren måste skyddas mot smuts och monteras enligt tillverkarens anvisningar.
C-profil
En kraftig, bockad profil av konstruktionsstål bär upp grindbladet ovanför marken och löper på bärvagnarna. Ramen svetsas fast på profilen enligt konstruktionens utformning.
Nedre anslagsrulle
Den nedre anslagsrullen monteras i änden av C-profilen. När grinden stängs rullar den in i anslagsfickan och hjälper till att bära upp och stabilisera grinden.
Anslagsficka
Det nedre anslaget fångar upp anslagsrullen när grinden stängs, bär upp grindbladet och hjälper till att stabilisera det mot sidokrafter.
Övre och sidostyrning
Styrningen håller grindens övre del i rätt spår. Rullarna justeras så att de styr grinden säkert utan onödig friktion.
Ändlock till C-profil
Ändlocket stänger den öppna änden av C-profilen på den sida där den nedre anslagsrullen inte är monterad.
Elektromekanisk grindmotor
Drivenheten med styrelektronik automatiserar grindens rörelse. Modell väljs utifrån grindens egenskaper och användningssätt.
Fjärrkontroll
Radiosändaren skickar en signal till grindmotorns mottagare för öppning, stängning eller någon annan programmerad funktion.
Fotoceller
Fotoceller är en säkerhetsanordning. Om strålen bryts stoppar styrenheten rörelsen, förhindrar att den startar eller ändrar riktning, beroende på inkoppling och programmering.
Varningsljus med antenn
Varningsljuset signalerar att grinden är i rörelse och kan, med kompatibla grindmotorer, hjälpa till med diagnostik genom att blinka. Den inbyggda antennen förbättrar mottagningen av radiosignalen; den är inte en radiomottagare.
Läs vidare:
» Fråga oss vad du vill
Skriv till [email protected], så svarar vi på tekniska frågor om din grind.
» Använd formuläret ”Få råd av en säljare"
När du har fyllt i grundläggande uppgifter om grinden du planerar skickar vi dig en offert med en lista över rekommenderade komponenter för en fribärande skjutgrind. Formuläret hittar du HÄR.
» Se fotogalleriet
Bilder från gör-det-själv-projekt, där kunder har byggt grinden själva med hjälp av våra komponenter. Fotogallerierna hittar du HÄR.
» Varför handla hos oss?
Se fördelarna med att handla i vår butik och kundomdömen, från kunder som redan har handlat hos oss komponenter till fribärande skjutgrind.
Om du inte hittar den information du behöver, hör av dig så hjälper vi dig gärna med ditt projekt.
Läs även: Jag har ont om plats för en fribärande skjutgrind. Vilka alternativ har jag?
Författare: ing. Ján Kubíček
