Betongfundament för fribärande skjutgrind
Betongfundament för fribärande skjutgrind:
- säkerställer stabiliteten hos den fribärande grinden
- med sin egen vikt balanserar det grindens vikt, förhindrar att den välter och överför krafterna till marken. Därför är det lämpligt att följa optimala fundamentmått
Hoppa över texten och visa ritningarna >>
Optimala fundamentmått
De optimala fundamentmåtten för förankring av en fribärande skjutgrind bestäms av flera faktorer som samverkar. Grindens grundläggande mått är passagebredden, som grinden täcker (måttet från stolpe till stolpe).
Grinden ”sticker ut” cirka 20 cm utanför detta mått för infästningen och styrningen av grinden. Till detta mått måste man lägga till den del av konstruktionen som håller grinden på plats när den är stängd och ser till att den fribärande grinden fungerar som en konsol som hänger fritt i luften. Denna del kan variera beroende på grindens erforderliga bärförmåga eller utrymmesförhållandena på tomten (till exempel om ni har ont om plats för en fribärande grind). Den totala längden på grindarna vi utformar är alltså vanligtvis cirka 45 % större än passageöppningen (se därför till att det finns tillräckligt med utrymme för att öppna grinden).
Grinden förankras i fundamentet med hjälp av bärvagnar, som gör att grinden kan rulla och överför drag- och tryckkrafter från grindens vikt. Det är viktigt att placera dem rätt. För att belasta fundamentet och grindkonstruktionen så lite som möjligt måste man placera vagnarna så långt från varandra som möjligt. Men inte för långt ifrån varandra: i grindens ändlägen får vagnarnas rullar varken lämna styrprofilen eller slå emot ändstoppen monterade på insidan styr-C-profilen.
För typiska grindmått i intervallet 2,5–10,0 m anger vi rekommenderade fundamentmått. För andra mått kan ett lämpligt värde väljas mellan de närliggande måtten. Grindens höjd påverkar inte betongfundamentets storlek. Fundamentmåtten är optimerade för säker och ekonomisk dimensionering, med hänsyn till att markförhållandena på monteringsplatsen kan vara sämre (därför har vi tagit till med något större mått). Med hänsyn till frostfritt djup rekommenderas ett minsta fundamentdjup på 80 cm (frostfritt djup i kommunen Oravská Polhora är 127 cm och i kommunen Patince 78 cm). Fundamentet är dimensionerat för att bära grindkonstruktioner av vanligen använda och av oss rekommenderade profiler (80x40x2mm, 60x40x2mm, 40x40x2mm).
Du kan naturligtvis anpassa fundamentmåtten efter dina specifika behov, men tänk alltid på grindens totala mått – bärvagnarnas mått – utrymme för eventuell elektrisk grindmotor (och tillhörande kablage) – markförhållandena – tillräcklig motvikt i det bakre fundamentet (för långa grindar med en passagebredd över 6,5 m) – minsta avstånd mellan ankarnas borrhål och fundamentkanten.
Enkelt uttryckt ...
De rekommenderade ritningarna passar i 90 % av fallen. Följer du dem blir resultatet bra. Detta är naturligtvis inte det enda rätta sättet, och alla mått kan anpassas efter förutsättningarna.
I. Fundament för fribärande grind med passagebredd upp till 6,5 m
FÖRKLARING TILL BILDERNA:
X – avstånd mellan monteringsplattorna (för grindar upp till 6,5 m)
ŠP – fri passagebredd
MD – bärvagnens monteringsplatta (måtten på monteringsplattan för den aktuella varianten av bärvagnen).
Y – rekommenderat minsta avstånd till fundamentkanten (avgör hur långt från staketet grinden hamnar). Det beror på de specifika förhållandena, men ett avstånd på 50–100 mm rekommenderas.
* – utrymme som kan användas för en motor eller eventuell stolpe för sidostyrning

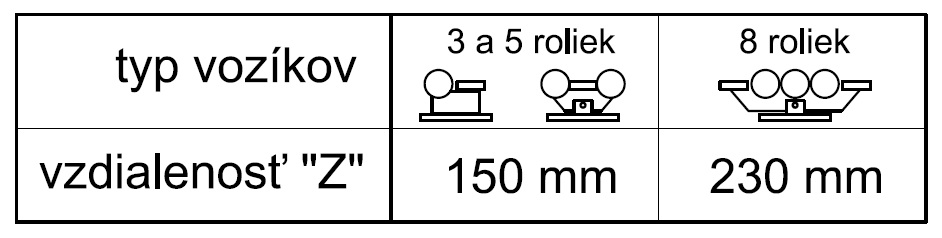

Z – monteringsplattans (MD) avstånd från passagekanten (ŠP) – beror på typen av bärvagnar:

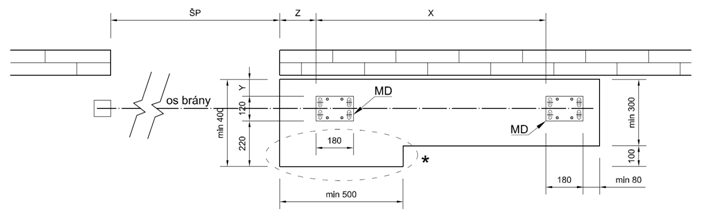

Fundamentritning

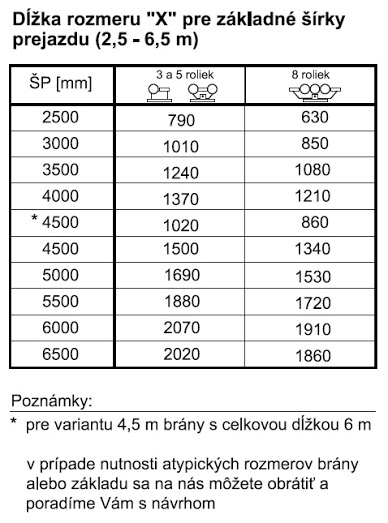

Beräkning av X-värdet
II. Fundament för fribärande grind med passagebredd över 6,5 m
För att få en mer kostnadseffektiv lösning utformas fundamenten för grindar med passagebredd över 6,5 m som två separata fundament med olika mått, eftersom de har olika funktioner.
FÖRKLARING TILL BILDERNA:
X – avstånd mellan fundamenten (för grindar över 6,5 m)
ŠP – fri passagebredd
MD – bärvagnens monteringsplatta
Y – rekommenderat minsta avstånd till fundamentkanten (avgör hur långt från staketet grinden hamnar). Det beror på de specifika förhållandena, men ett avstånd på 50–100 mm rekommenderas.
* – utrymme som kan användas för en motor eller eventuell stolpe för sidostyrning

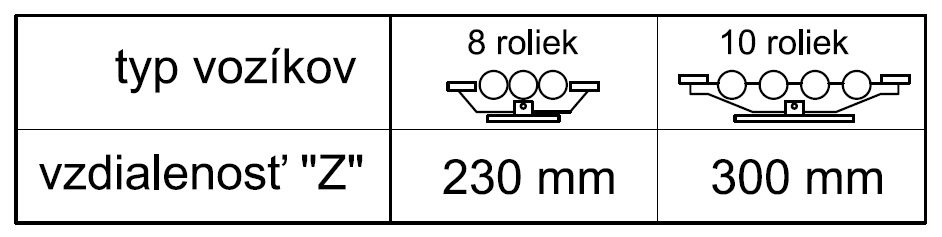

Z – monteringsplattans (MD) avstånd från passagekanten (ŠP) – beror på typen av bärvagnar:

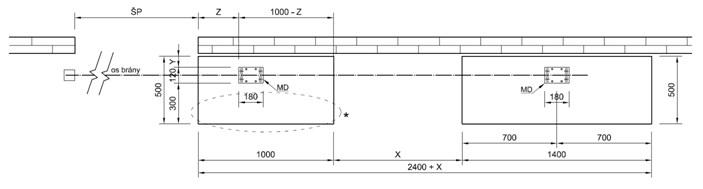

Fundamentritning

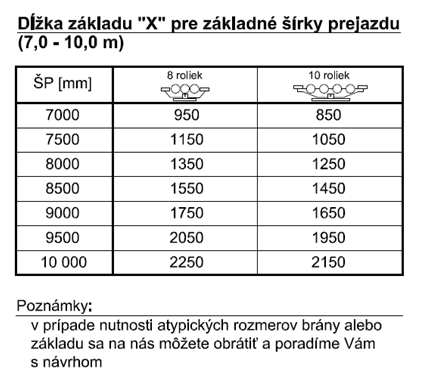

Beräkning av X-värdet
För mer information, kontakta oss och beskriv ditt projekt för oss. Vi svarar så gott vi kan.
Författare: Ing. Ján Kubíček
