Jag har begränsat med utrymme för en fribärande skjutgrind. Vilka alternativ har jag?
Har du inte tillräckligt med plats längs staketet för att skjuta undan en fribärande grind? Det beror på om det saknas plats för motviktsdelen, för hela grindbladet eller om grinden måste svänga runt ett hörn när den öppnas. Utifrån det kan du välja en lämplig lösning.
Snabbval utifrån din tomt
Utan skena i passagen
- Det saknas plats för motviktsdelen: Intelligate.
- Grindbladen ska skjutas in bredvid varandra: teleskopisk fribärande grind.
- Du har plats på båda sidor om infarten: två motgående grindar.
Med skena i passagen
- Det finns plats för hela grindbladet, men inte för motviktsdelen: klassisk markgående skjutgrind.
- Du behöver mindre plats för att skjuta undan grinden: teleskopisk markgående skjutgrind.
- Grinden ska svänga runt ett hörn: Radius båggrind.
Ett annat alternativ är att minska den önskade passagebredden. En förklaring av motviktsdelen och en ungefärlig beräkning finns i avsnittet Hur mycket plats behöver en klassisk fribärande grind?.
Vad du bör mäta först
- Passagebredd: den fria öppning som grinden ska lämna när den är öppen.
- Utrymme för att skjuta undan grinden: avståndet från passagekanten till närmaste hinder. Mät både vänster och höger sida.
- Utrymme längs staketet: vid en teleskopisk grind måste det också finnas plats för grindbladen när de ligger intill varandra.
- Tomtens form och markyta: Markera hörn, lutningar, murar och platser där en skena kan dras.
Fribärande lösningar utan skena i passagen
1. Fribärande grind med kort motviktsdel Intelligate
När bör du överväga den? Du vill ha en fribärande grind, men har inte plats för en vanlig motviktsdel.
Intelligate använder en särskild teleskopisk löpvagn och en annorlunda kraftfördelning. Därför kan en fribärande grind ha en betydligt kortare motviktsdel och ändå fungera utan skena i passagen.
Att tänka på: Välj en specifik uppsättning utifrån passagebredden, grindens vikt och måtten som krävs för att öppna den helt.
2. Teleskopisk fribärande grind
När bör du överväga den? Du behöver mindre utrymme för att skjuta undan grinden och vill behålla en passage utan skena.
Grinden består av två eller tre fribärande grindblad. När grinden öppnas rör sig grindbladen samtidigt och skjuts in bredvid varandra åt ena sidan. Därmed minskar utrymmet som behövs jämfört med en vanlig fribärande grind i ett stycke.
Att tänka på: Du behöver också plats för motviktsdelar, bärvagnar och överlappning mellan grindbladen. Den teleskopiska mekanismen måste synkronisera grindbladens rörelser. Bestäm utrymmet som krävs för att skjuta undan grinden utifrån ritningen för den valda satsen, inte genom att helt enkelt dela passagebredden med antalet grindblad.
Se satser och komponenter för teleskopiska fribärande grindar
3. Två motgående fribärande grindar
När bör du överväga dem? Du har inte tillräckligt med plats på ena sidan, men kan använda utrymmet på båda sidor om infarten.
Du delar upp passagen mellan två fribärande grindar. Den ena skjuts åt vänster och den andra åt höger. Vid en jämn fördelning täcker varje grind halva passagen.
Att tänka på: Varje grind behöver en egen motviktsdel, bärvagnar och ett fundament. Välj drivmotorer med stöd för synkronisering av motgående grindar och kontrollera kopplingen för de aktuella modellerna.
Lösningar med skena i passagen
4. Klassisk markgående skjutgrind
När bör du överväga den? Det finns plats för hela grindbladet bredvid passagen, men inte längre tillräckligt med utrymme för en fribärande grind med motviktsdel.
Grinden rullar på hjul längs en skena och behöver därför ingen motviktsdel. När grinden öppnas skjuts dock hela grindbladet undan i en rak linje.
Att tänka på: Skenan löper genom passagen och längs grindens rörelsebana. Lägg till utrymme för styrning, ändstopp och montering enligt den aktuella konstruktionen till grindbladets mått.
5. Teleskopisk markgående skjutgrind
När bör du överväga den? Du har inte plats att skjuta undan hela grindbladet och kan tänka dig en skena i passagen.
Två, tre eller fyra grindblad skjuts in bredvid varandra när grinden öppnas. Till skillnad från en teleskopisk fribärande grind bärs grindbladen av hjul som löper på skenor, så de behöver inga motviktsdelar som på fribärande grindar.
Att tänka på: Förutom utrymme för att skjuta undan grinden behöver du plats för grindbladen när de ligger bredvid varandra och för deras styrning. Fler sektioner kan minska utrymmet när grinden är undanskjuten, men innebär fler komponenter och en mer komplicerad montering. Fastställ de exakta måtten utifrån ritningen för den valda satsen.
Välj komponenter efter antalet sektioner: tvådelad, tredelad eller fyrdelad teleskopisk markgående skjutgrind.
Se alla satser och komponenter för teleskopiska markgående skjutgrindar

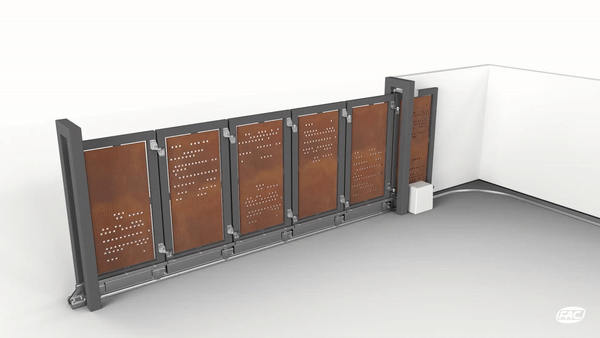

6. Markgående båggrind Radius
När bör du överväga den? Grinden kan inte skjutas undan rakt längs staketet, men kan fortsätta runt ett hörn in mot tomten.
Radius består av flera sektioner som är sammanfogade med gångjärn. När grinden öppnas följer sektionerna den böjda skenan och svänger gradvis i en båge. Till skillnad från en teleskopisk grind skjuts sektionerna inte in bredvid varandra, utan fortsätter efter varandra längs skenans bana.
Att tänka på: Hela rörelsebanan, inklusive bågen och utrymmet bortom den, måste vara fri. Skenans radie avgör lämplig sektionslängd och val av hjul och styrning.
7. Minska den önskade passagebredden
Om en smalare infart passar dig kan du minska öppningen genom att bygga om, till exempel genom att förlänga staketet. Grinden täcker då en mindre bredd och behöver mindre utrymme för att skjutas undan.
Ett annat alternativ är att behålla öppningen och utforma grinden så att den inte frilägger hela öppningen. Räkna i så fall bara med den faktiska fria bredden. Grindbladet och dess infästning får inte hindra fordonets passage.
Fler vanliga frågor om att bygga en skjutgrind
Hur mycket plats behöver en klassisk fribärande grind?
En fribärande grind har, utöver den del som täcker passagen, också balanserande utsprång. Den här delen ligger bredvid passagen och gör det möjligt att placera bärvagnarna. Därför är grindbladets totala längd större än själva infartens bredd.
Utsprånget och avståndet mellan vagnarna påverkar belastningen på bärsystemet och hur lätt grinden löper. Välj måtten utifrån beslaget, passagebredden, grindens vikt och konstruktion. En starkare motor löser inte en olämpligt utformad mekanik.
Ungefärligt exempel för en passage på 4 m: med koefficienten 1,4 och ett tillägg på 0,2 m blir grindbladets totala längd 4 m × 1,4 + 0,2 m = 5,8 m. Detta är en illustrativ beräkning för en klassisk fribärande grind, inte ett monteringsmått för varje system. Använd den inte för Intelligate eller teleskoplösningar.
Jämför det tillgängliga utrymmet med ritningen för den specifika satsen innan tillverkningen. Ta hänsyn till överlappningen vid stolparna, styrningen, stoppen och motorn.
Vi hjälper dig att välja en lämplig lösning
Gör en skiss med passagebredden, det fria utrymmet på båda sidor och eventuella hinder. Bifoga ett foto av infarten, den planerade fyllningen och grindens ungefärliga vikt, om du känner till den. Med dessa uppgifter kan vi jämföra lämpliga system och nödvändiga komponenter.
