Parkoppling av fjärrkontroller med NICE-grindmotorer
Sidans innehåll: parkoppling av NICE-fjärrkontroller:
Fjärrstyrningen av NICE-motorer sker med hjälp av två komponenter: fjärrkontroll och mottagare.
Fjärrkontrollen (även kallad sändare) är en trådlös enhet med knappar. När du trycker på en knapp skickas en signal – fjärrkontrollen kommer aldrig ihåg något.
Fjärrkontrollens och mottagarens kodning måste vara identisk för att de ska fungera korrekt.
Mottagaren tar emot signalen från fjärrkontrollen och avgör utifrån koden hur den ska hanteras. Mottagaren lagrar fjärrkontrollernas koder i minnet.
Mottagaren kan vara inbyggd i motorns styrenhet (t.ex. NICE Road 400, de nya motorerna Wingo och Toona), och styrs då med knappen R (RADIO) direkt på styrenheten. Mottagaren kan också vara extern och ansluten till styrenheten via en kontakt (t.ex. OXI-mottagare / SMXI till motorn NICE Robus, Run eller äldre motorer av typen Wingo och Toona).

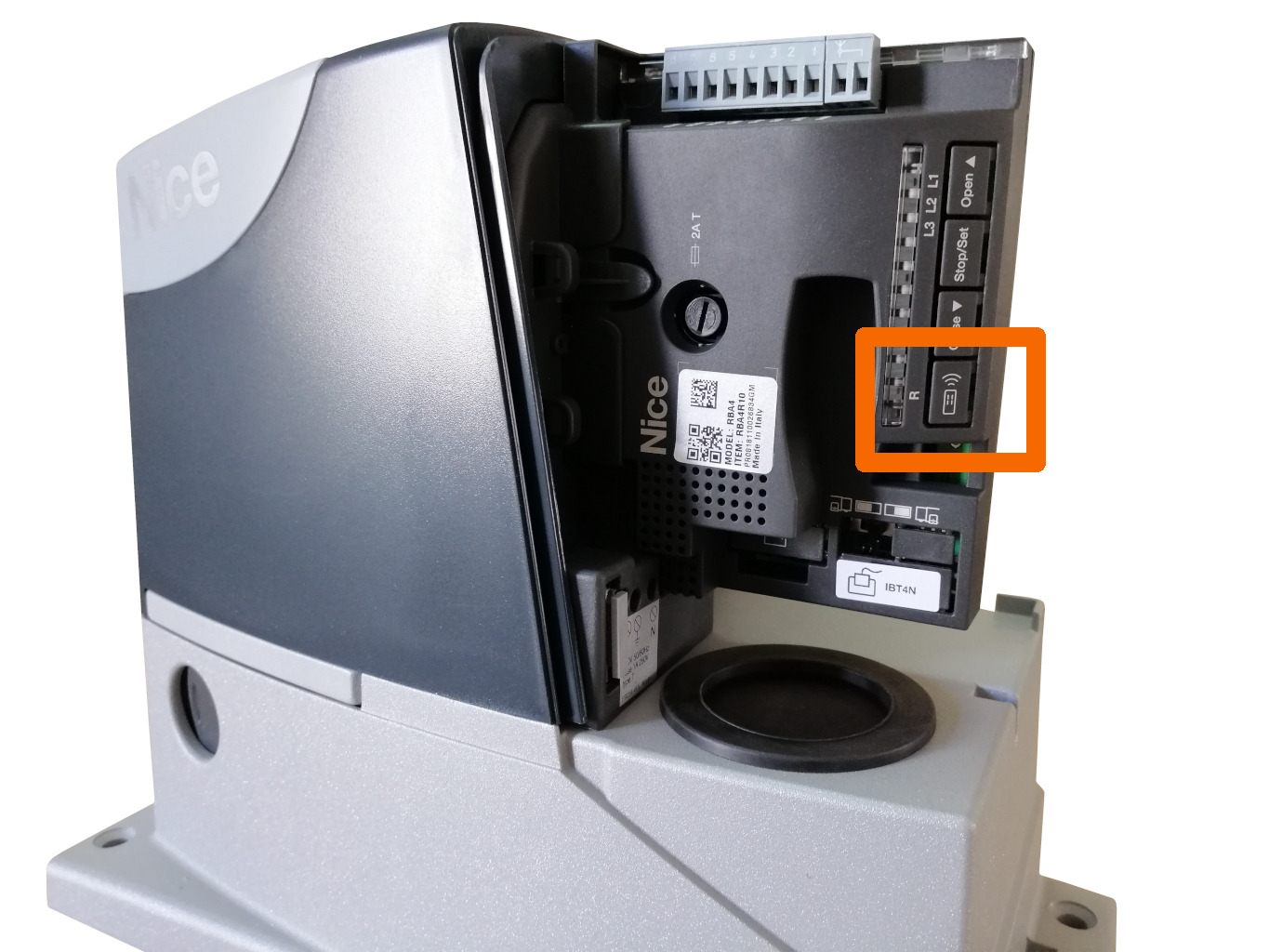

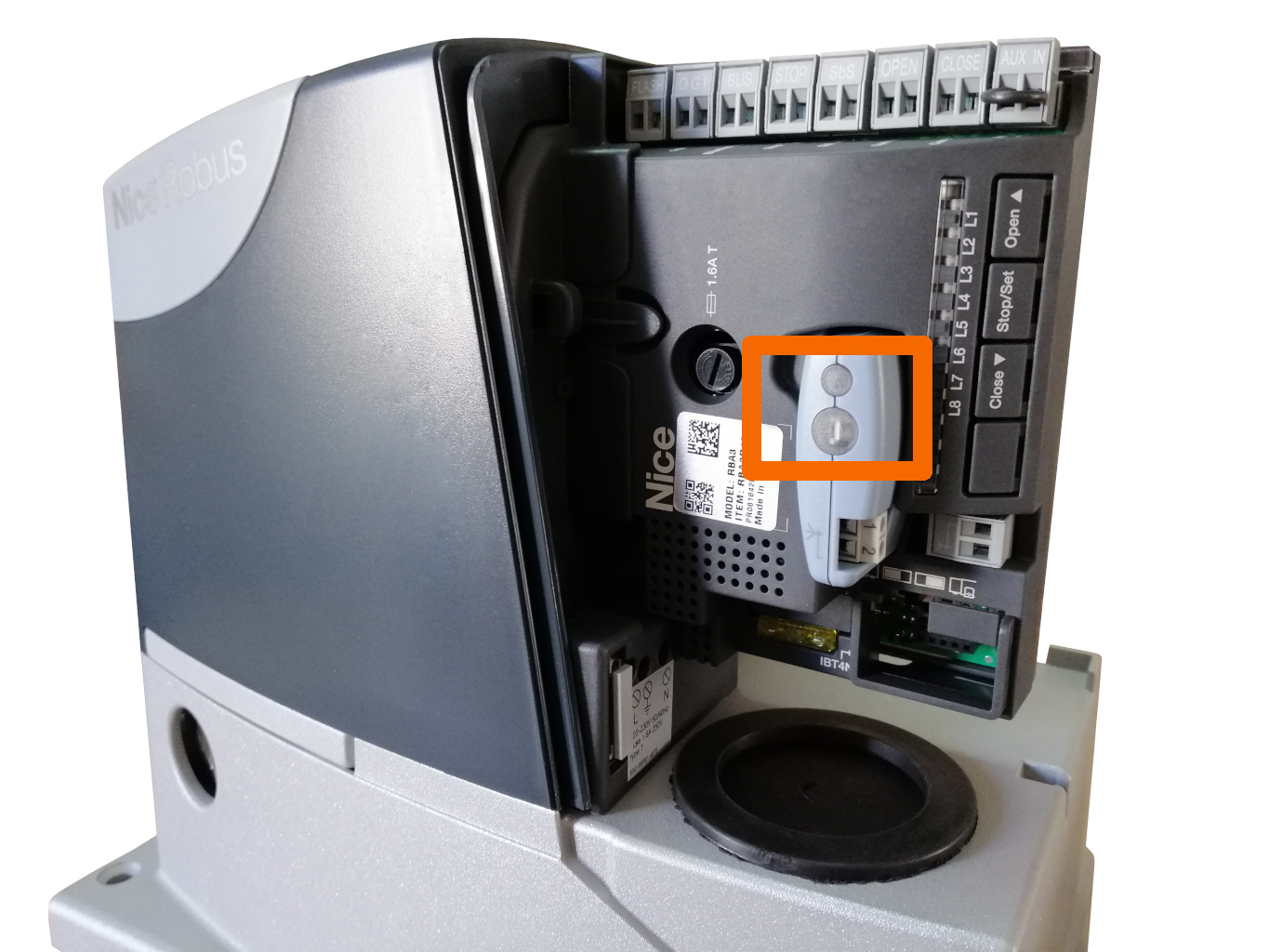

| Knappen R (RADIO) på styrenheten NICE RBA4R10 till NICE Road 400-motorn | Knappen på den externa NICE OXI/SMXI-mottagaren till NICE Robus-, Run-motorer m.fl. |
|---|---|
 |
 |
NICE:s elektroniska komponenter gör det möjligt att programmera fjärrkontroller i mottagarnas minne i två lägen:
| Läge I. ”En fjärrkontroll för en enhet” |
Läge II. ”En fjärrkontroll för flera enheter” |
||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Det här läget är lämpligt för fjärrkontroller med högst fyra kanaler.
I det här läget är knapparna fast tilldelade funktioner för styrning av en enhet (knapparna numreras från vänster till höger och uppifrån och ned):
|
Det här läget är lämpligt för fjärrkontroller med två eller fler kanaler (knappar).
I det här läget har varje knapp en enda funktion för enheten:
Det går också att styra flera enheter med en och samma knapp. Fjärrkontrollen programmeras alltid i mottagaren – fjärrkontrollen kommer aldrig ihåg något. |
||||||||||||||||||||
|
Exempel: Med en enkanalsfjärrkontroll kan du bara manövrera stegvis grinden. Övriga kommandon är inte tillgängliga. Med en tvåkanalsfjärrkontroll kan knapp 1 användas för att manövrera grinden stegvis genom upprepade tryck, medan knapp 2 endast öppnar grinden delvis. De två övriga kommandona är inte tillgängliga. Med en fyrkanalsfjärrkontroll har du tillgång till alla tillgängliga kommandon. |
Ett enkelt exempel: Jag har en tvåkanalsfjärrkontroll och en skjutgrind samt en garageport. Med den första knappen kan dumanövrera stegvisskjutgrinden och med den andra garageporten.
Ett mer komplicerat exempel: Jag har en fyrkanalsfjärrkontroll. Hemma har jag en skjutgrind, en garageport och en slaggrind. På jobbet har vi en dubbel slaggrind som är 8 m bred. Du kan styra allt med en enda fjärrkontroll. Med den första knappen kan du styra skjutgrinden hemma, och på jobbet kan du ställa in delöppning av slaggrinden med samma knapp (endast ett av de fyra meter breda grindbladen öppnas). Med den andra knappen kan du styra slaggrinden hemma och till exempel öppna båda grindbladen på jobbet när du ska köra in med lastbil. Med den tredje knappen kan du styra garageporten hemma. Med den fjärde knappen kan du till exempel öppna skjutgrinden hemma delvis, 1 m, när du kommer hem trött efter fotbollen och det är långt till gånggrinden. Du kan till exempel också parkoppla slaggrinden på jobbet i läge I. |
Möjliga kommandon för NICE-enheter
1. Stegvis manövrering
Det finns flera typer av sekvenser för stegvis manövrering, beroende på den aktuella automationslösningen. NICE-enheter stöder i regel följande sekvenser (se manualen för den aktuella enheten):
| Öppna > Stopp > Stäng > Öppna |
|---|
| Vanligtvis förinställd. Om du trycker på knappen medan grinden stängs börjar den genast öppnas. |
| Öppna > Stopp > Stäng > Stopp > Öppna |
| Det säkraste alternativet. Grindens rörelse kan alltid stoppas. |
| Öppna > Stänga > Öppna |
| Ett praktiskt, men inte helt säkert alternativ. Med den här kombinationen kan du behöva jaga grinden fram och tillbaka om det finns risk att den stöter emot ett hinder. |
Den specifika stegsekvensen ställs in när drivenheten programmeras. Från och med då gäller den angivna kommandosekvensen inte bara fjärrkontrollerna utan även enheter som är anslutna till den eventuella STEP-BY-STEP-ingången.
2. Delöppning
När du trycker upprepade gånger på knappen utför grinden följande rörelser:
| Delöppna > Stopp > Stänga > Stopp > Delstänga |
|---|
Med den här knappen kan du bara öppna grinden delvis, aldrig helt.
Delöppning har olika innebörd för olika typer av automatik:
| Typ av automatik | Delöppning |
|---|---|
| Öppnar skjutgrinden 1 m (gångöppning) | |
| Öppnar en grindflygel | |
| Delöppning |
3. Öppna
När du trycker upprepade gånger på knappen utför grinden följande rörelser:
| Öppna > Stopp > Öppna |
|---|
tills grinden är helt öppen; därefter reagerar knappen inte längre.
4. Stäng
När du trycker upprepade gånger på knappen utför grinden följande rörelser:
| Stänga > Stopp > Stänga |
|---|
tills grinden är helt stängd; därefter reagerar knappen inte längre.
Radera fjärrkontroller ur minnet
Radera alla fjärrkontroller ur mottagarens minne
- Tryck på R-knappen (RADIO) på styrenheten (eventuellt knappen på mottagaren) och håll den intryckt.
- R-kontrollampan (RADIO) (eventuellt kontrollampan på mottagaren) tänds och slocknar sedan (håll fortfarande knappen intryckt).
- Kontrollampan börjar blinka och du ska _UNDER_ den tredje blinkningen släppa R-knappen (RADIO).
- Om raderingen lyckades blinkar kontrollampan en stund som på ett diskotek och blinkar sedan 5 gånger.
Radera en specifik fjärrkontroll ur mottagarens minne (endast OXI-mottagaren)
- Tryck på R-knappen (RADIO) på styrenheten (eventuellt knappen på mottagaren) och håll den intryckt.
- R-kontrollampan (RADIO) (eventuellt på mottagaren) tänds. Håll fortfarande R-knappen (RADIO) intryckt och tryck samtidigt på en knapp på fjärrkontrollen och håll den intryckt.
- Om raderingen lyckades blinkar kontrollampan 5 gånger. Släpp då båda knapparna.
Spara fjärrkontrollen i minnet
Om du inte vet vilken fjärrkontroll du håller i, om den redan kan vara parkopplad eller vilket lägeden är inställd på, rekommenderar vi att du raderar den innan parkopplingen både i både i läge I. och i läge II.
Spara fjärrkontrollen i mottagarens minne med knapparna på mottagaren
| Spara i minnet i läge I. | Spara i minnet i läge II. | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
|
Spara fjärrkontrollen i minnet i läge II görs i två steg: 1. Val av kommando
2. Spara fjärrkontrollen Gör så här:
|

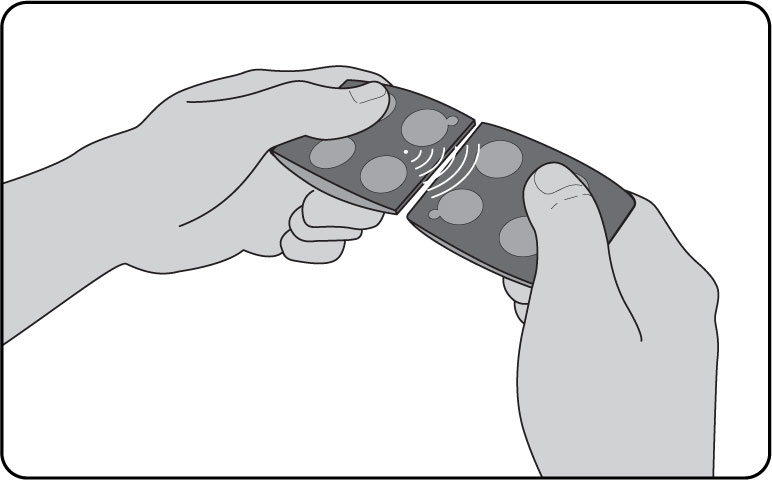

Spara fjärrkontrollen i mottagarens minne på distans med hjälp av en redan parkopplad fjärrkontroll
Den här åtgärden måste utföras inom mottagarens räckvidd. Du har två fjärrkontroller, en GAMMAL, som redan är parkopplad, och en NY, som ännu inte är parkopplad. Om den GAMLA fjärrkontrollen parkopplades i läge I, NY ärver fjärrkontrollen samma egenskaper, och manövreringen kan utföras med valfri knapp. Om GAMLA fjärrkontrollen parkopplades i läge II, måste manövreringen utföras separat för varje knapp genom att trycka på just den knappen. Gör så här:
- Håll knappen på den NYA fjärrkontrollen intryckt i 7 sekunder och släpp den sedan.
- Tryck tre gånger i följd i två sekunder på knappen på den GAMLA fjärrkontrollen. Grinden bör nu stå stilla.
- Tryck på knappen på den NYA fjärrkontrollen i 3 sekunder och släpp sedan.
- Vänta 10 sekunder och testa.
- Om parkopplingen misslyckades kan du försöka trycka på knapparna långsammare. Prova gärna flera gånger.
