Vikbar hängande hangarport

System för vikbar hängande port är en lämplig lösning för portar där man behöver utnyttja utrymmet maximalt samtidigt som portens stängningssystem inte får skjuta utanför öppningen. Lämplig för hangarer, produktionshallar och lagerutrymmen där större öppningsbredder krävs.

Fördelen med den här lösningen är att du inte behöver utrymme för att skjuta undan porten. Vikbara hängande hangarportar öppnas horisontellt och viks åt sidan, vilket frigör värdefullt utrymme framför och bakom porten.

Portens skjutmekanism består av C-profil, hängrulle med gångjärn i portens övre del. Den nedre styrningen ökar stabiliteten tillsammans med den nedre styrskenan.. Det dubbla gångjärnet förbinder portens olika segment. Ett handtag eller en hävarmsregel säkrar porten så att den inte kan öppnas.

Det låga underhållsbehovet säkerställs av materialens höga hållbarhet samt av högkvalitativa gångjärn och lager.

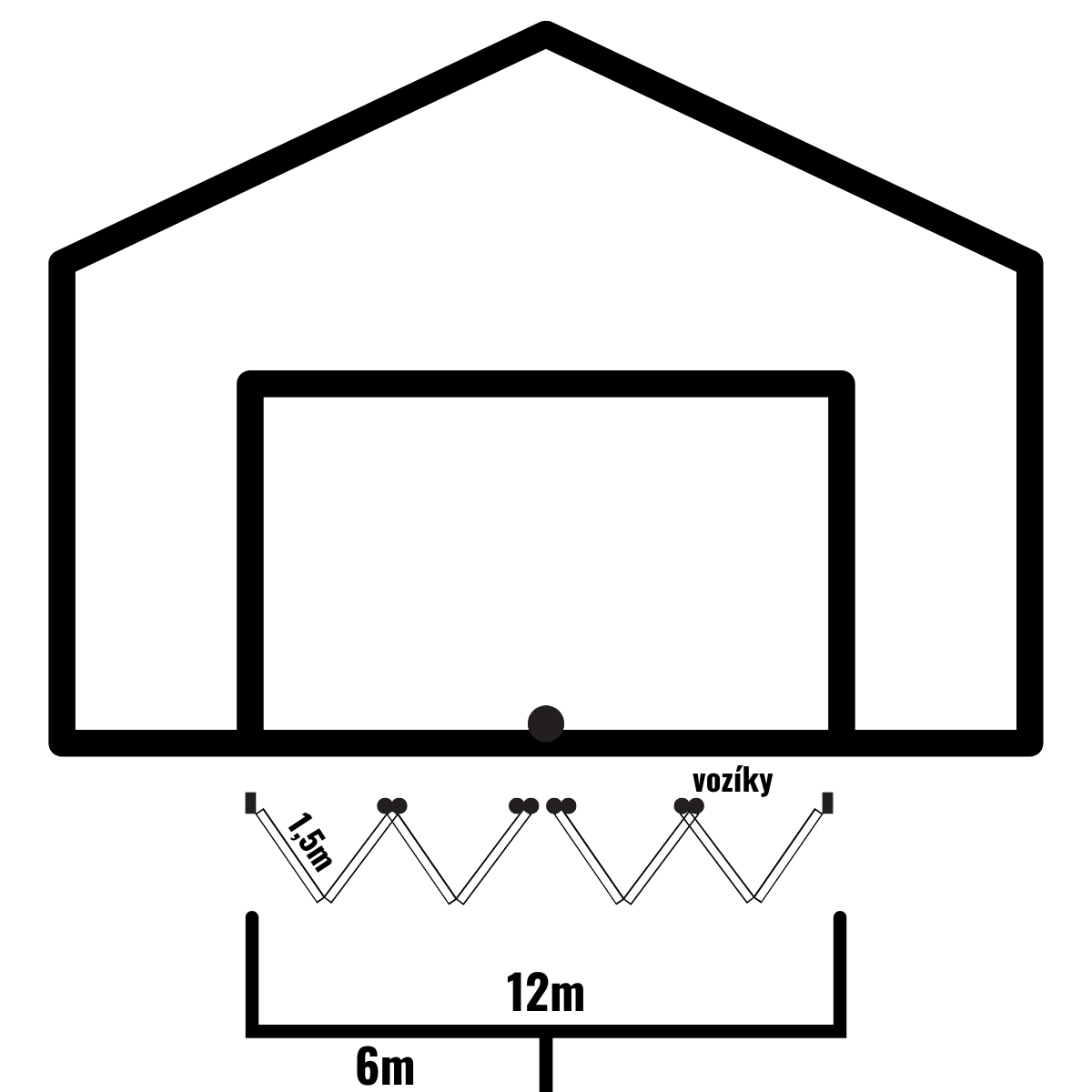

Som exempel för att tydliggöra det antal delar som behövs tar vi en hangar med en portöppning på 12m. Porten består av två delar – en höger- och en vänsterdel. Varje del består av 4 portsegment (4 fyllningsdelar) med en längd på 1,5m.

En C-profil monteras längs hela öppningens övre del. I profilen skjuts en hängrulle med gångjärn in och fästs i portsegmentet. Det behövs 4 rullar – 2 till högerdelen och 2 till vänsterdelen. Antalet gångjärn beror på portsegmentets höjd och på om det finns dörrar. Tänk dock på att gångjärn också ingår i rullen.

Den nedre styrningen placeras på samma ställen som rullarna. Det behövs lika många, alltså 4 st. – 2 till högerdelen och 2 till vänsterdelen. Det nedre stoppet placeras mitt på porten (1 st.), där den nedre styrningen stoppas. Den nedre styrningen rör sig i spåret på den nedre styrskenan. Den nedre styrskenan löper längs hela portens längd.

Handtaget eller hävarmsregeln placeras på en höjd som är bekväm att hantera. Hävarmsregel med vertikal styrning kombineras med övre stång och nedre stång. När handtaget dras ut skjuts stängerna ut och låser dörren. I vårt exempel behövs 2 st. – 1 till höger och 1 till vänster.

Komponenterna är indelade för system med C-profil 73 × 61 × 3,5 mm och ett robustare system med C-profil 95 × 86 × 5 mm.
