Förankring av skjutgrind
Förankringen av skjutgrinden är:
- nödvändig för att skjutgrinden ska fungera och röra sig korrekt
- säkerställer inte bara att grindbladet rör sig i rätt riktning, utan också att det är i våg vertikalt
- överför krafterna från grindkonsolen till betongfundamentet och måste därför dimensioneras korrekt

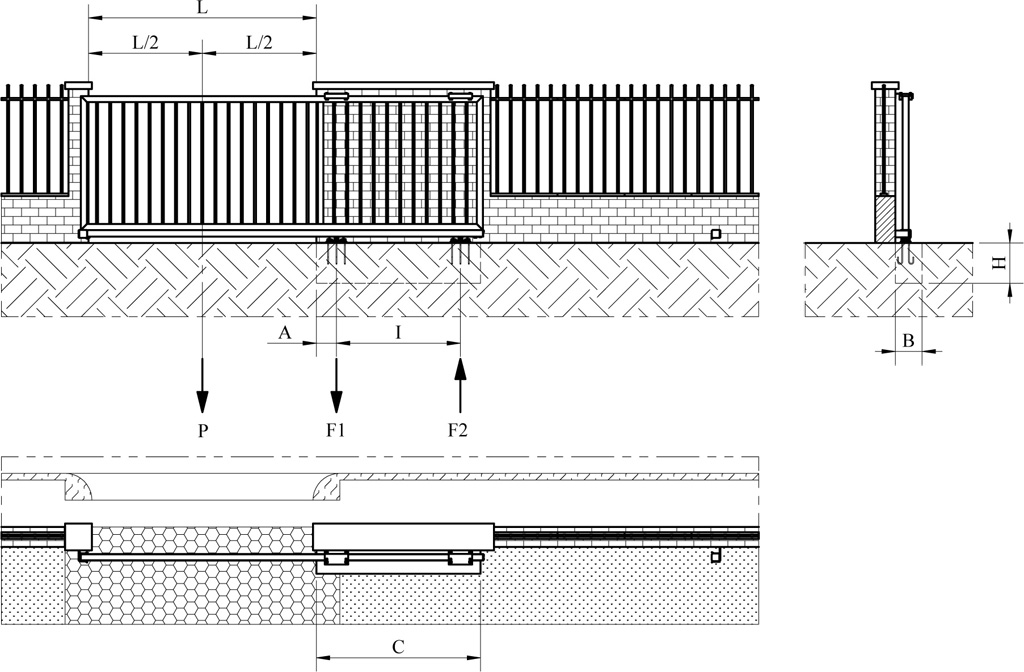

Förklaring till ritningen:
A – avståndet mellan centrum på rullvagn 1 och infartens början L (i m)
B – betongfundamentets bredd (i m)
C – betongfundamentets längd (i m)
H – betongfundamentets djup (i m)
I – avståndet mellan rullvagnarnas centrum (i m)
L – grindöppningens bredd (i m)
L/2 – halva bredden på öppningen L (i m)
P – grindens vikt som verkar vid halva öppningens bredd
F1 – tryckkraften som verkar på rullvagn 1 (i kg)
F2 – dragkraften som verkar på rullvagn 2 (i kg)
Y – betongens densitet (2400kg/m3)
W – betongfundamentets vikt (i kg)
Beräkning av rullvagnarnas maximala belastning F1 och F2
Formel
Exempel
Beräkning av avståndet I mellan rullvagnarnas centrum
Formel
Exempel
Beräkning av betongfundamentets vikt W och längd C
Formel
Exempel
Under arbete. Om du behöver råd, skriv till oss på [email protected].
