Svängbar rullvagn med justering, 5 rullar med monteringsplatta
TOP| Produkttillgänglighet: | I lager | Vi skickar normalt varor inom 24 timmar. |
|---|
| Tillgängliga produktvarianttyper Svängbar rullvagn med justering, 5 rullar med monteringsplatta | ||
| Typ av rullar: |
Du kan välja rullar av nylon eller av metall. Nylonrullar gör att grinden kan belastas kraftigt, förhindrar slitage på C-profilen och garanterar tyst gång för grinden. |
|
|---|---|---|
|
Nylon
rullar Metall
rullar |
||
712,74 kr inkl. moms
| A [mm] |
B [mm] |
C [mm] |
Hmin [mm] |
Hmax [mm] |
Vikt |
|---|---|---|---|---|---|
| 80 | 80 | 5 | 90 | 110 | 5,60 kg |
712,74 kr inkl. moms
| A [mm] |
B [mm] |
C [mm] |
Hmin [mm] |
Hmax [mm] |
Vikt |
|---|---|---|---|---|---|
| 70 | 70 | 4 | 95 | 115 | 5,60 kg |

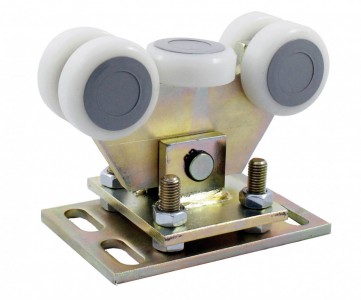

Produktbeskrivning Svängbar rullvagn med justering, 5 rullar med monteringsplatta
Det handlar om den mest använda löpvagnen för fribärande skjutgrindar med en vikt på upp till 400/600 kg (beroende på löpvagnens variant) och en passagebredd på upp till 5 m. Löpvagnen levereras med monteringsplatta inkluderad i priset.
- Variant V-02-1 passar i C-profil 80x80x5 mm FE och i C-profil 80x80x5 mm ZN samt C-profil 76x76x3 mm INOX (endast nylonrullar)
- Variant V-02-3 passar i C-profil 70x70x4 mm FE och i C-profil 70x70x4 mm ZN samt C-profil 83x79x11 mm AL (endast nylonrullar)
- I sortimentet hittar du även en modifierad version av denna löpvagn som passar i rostfri C-profil 68x68x3 mm.
Möjligheten till justering av löpvagnen gör det möjligt för dig att finjustera grindens lutning och därmed få en jämn gång (även med hänsyn till marknivån eller lutningen i passagen).
Löpvagnens svängning bidrar till att grindens vikt/tryck fördelas jämnt över samtliga lagerförsedda rullar i löpvagnarna, oavsett grindens läge.
Dessa löpvagnar köps oftast av våra kunder som bygger sin egen skjutgrind.
Till ditt projekt kan du välja en variant med nylonrullar eller metallrullar (endast varianten för C-profil 80x80x5). För tyst gång rekommenderar vi varianten med nylonrullar.
Möjlighet att köpa löpvagnar till rabatterat pris i Komponentsats för tillverkning av fribärande grind eller Komponentsats med NICE-drivenhet. Alla rabatterade satser för fribärande grindar.

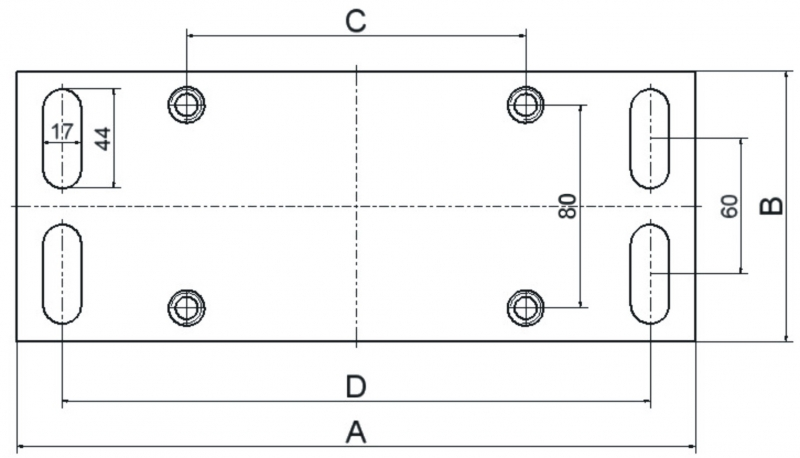

Löpvagnens monteringsplatta, mått:
| A[mm] | B[mm] | C[mm] | D[mm] | Löpvagnens totala längd inklusive lager[mm] |
|---|---|---|---|---|
| 180 | 120 | 72 | 140 | 210 |
 |
||||
Förankring av bärvagnar för fribärande grind:
Bärvagnarna kan förankras:
- med gängstänger som gjuts direkt in i fundamentet
- med gängstänger kemiskt förankrade i ett redan härdat betongfundament
- med slagningsankare i ett redan härdat betongfundament
Hålen i monteringsplattorna har en minsta bredd på 17mm, de förankras med gänga M16. Alla metoder är lämpliga; välj den du har bäst erfarenhet av.

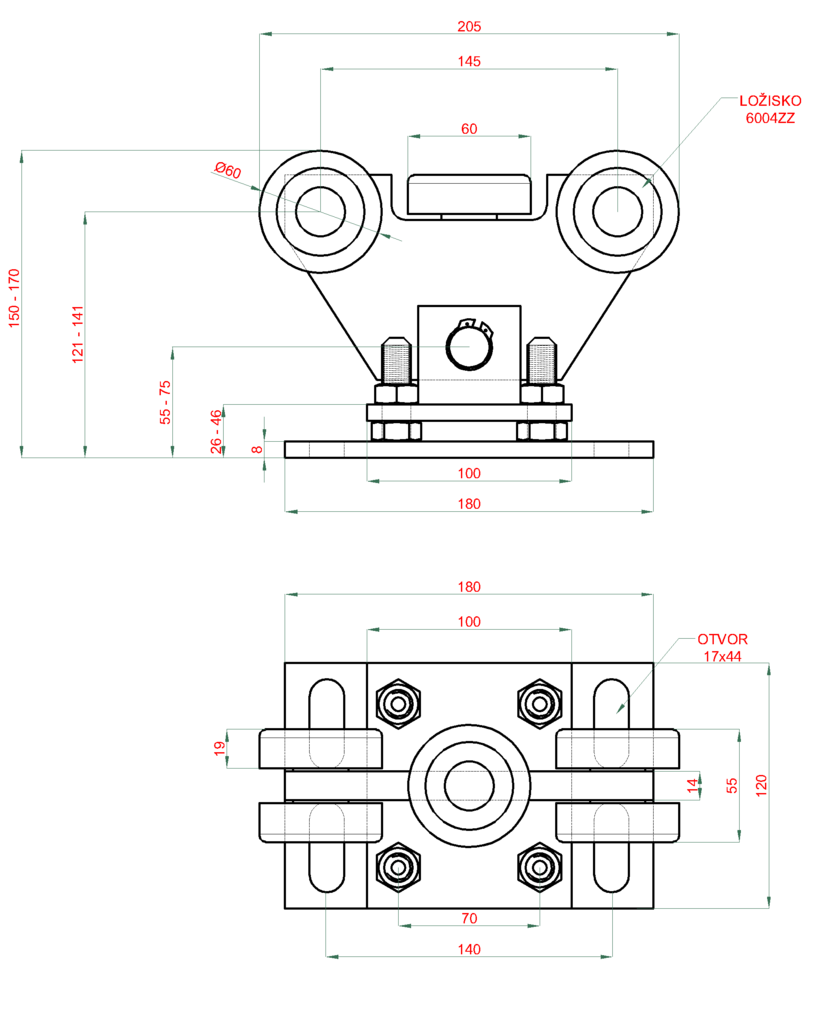

Ritning av löpvagn 70×70×4 :

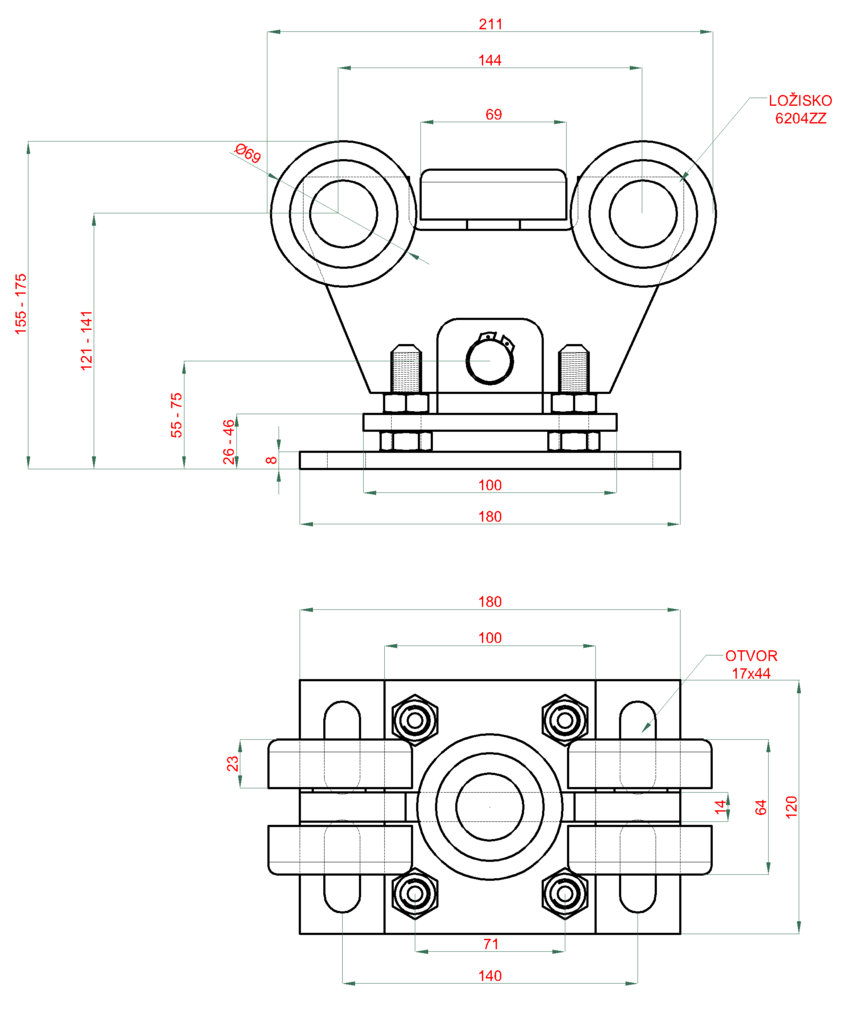

Ritning av löpvagn 80×80×5 :
360° :
