NICE Road RD400 – fristående drivenhet för skjutgrindar (A)
| Produkttillgänglighet: | I lager | Vi skickar normalt varor inom 24 timmar. |
|---|
I lager
4 327,13 kr inkl. moms
| Vikt |
|---|
| 8,10 kg |
Produktbeskrivning NICE Road RD400 – fristående drivenhet för skjutgrindar (A)
NICE Road RD400-drivenhet är avsedd för skjutgrindar med en vikt på upp till 400 kg och en passagebredd på upp till 8 m (rekommenderad längd högst 5 m). Den har en elektromekanisk stoppbrytare. Drivenheten är intereversibel. Detaljerade tekniska egenskaper ». Ladda ner manualen ».
Strömförsörjning: Styrenheten RD400 ansluts till 230 V AC; motorn drivs med 24 V DC. Drivenheten har en integrerad radiomottagare och stöder ett tillvalsbatteri för reservdrift NICE PS124.
(Passar den här drivenheten för mig?)
Jämför med andra drivenheter:
Översikt över NICE Road RD400-drivenheten
RD400 använder konventionell reläanslutning av tillbehör. Valet beror på grindbladets vikt och längd, motståndet vid rörelse, antal cykler och tillbehörens kompatibilitet.
NICE Road RD400
- Max. vikt: upp till 400 kg
- Max. grindbladslängd: upp till 8 m
24 V DC-motor; konventionella reläingångar; integrerad radiomottagare.
Den här produkten – en separat drivenhet för skjutgrind NICE Road RD400 (vår kod NICE-RD400-A) – innehåller:
- elektromekanisk NICE Road RD400-drivenhet med en kapacitet på 400 kg och en maximal grindbladslängd på 8 m samt en inbyggd (men avtagbar) styrenhet RBA4R10 med inbyggd radiosignalmottagare (om du vill använda grinden med fjärrkontroll, behöver du inte köpa till en separat mottagare).
- 2 × frikopplingsnyckel för manuell manövrering av drivenheten (behövs vid strömavbrott)
- komponenter för montering av drivenheten, förankringsdetaljer och fäste, ändstopp för drivenhetens gränslägesbrytare
- monteringsmanual
Prisvärda paket som innehåller drivenheten NICE Road RD400:
| Drivpaket med tillbehör » | Drivpaket med tillbehör och kuggstång » |
|---|---|
|
Road-drivenhet för upp till 400 kg, fjärrkontroll, fotoceller, signallampa. |
ROAD-drivenhet för upp till 400 kg, kuggstång, fjärrkontroll, fotoceller, signallampa. |
| Paket för tillverkning av fribärande grind » | Paket för tillverkning av spårgrind » |
Vagnar med 5 lager, C-profil 5 m Fe, anslag, grindfångare, styrning, drivenhet, kuggstång. |
Hjul Ø90 mm, skena 3 × 3 m Zn, nedre stopp, styrning, drivenhet, kuggstång |
NICE Road RD400 är en kompakt elektromekanisk drivenhet avsedd för automatisering av skjutgrindar i privata miljöer.
Drivenheten lämpar sig för automatisering av skjutgrindar som väger upp till 400 kg och har en grindbladslängd på upp till 8 m. Värdena gäller under de förhållanden som tillverkaren anger, såsom väderpåverkan, temperaturskillnader, grindens styvhet och framför allt att grinden rör sig lätt. Det är inte alltid möjligt att uppnå detta eller påverka förhållandena, därför rekommenderar vi att NICE Road RD400 helst används för grindar vid 60 % av dessa värden. Se kapitlet Val av drivenhet för mer information.
RD400 har separata ingångar för säkerhetsfotoceller. Antalet strömförsörjda par beror på deras faktiska strömförbrukning och anslutning; gränsvärden och kopplingsscheman finns i avsnittet Fotoceller.
Temperaturförhållanden kan begränsa den tillgängliga driften av drivenheten. Mer information om driftgränser finns i avsnittet Val av motor.
Justerbar hastighet, kraft och paustid för automatisk stängning av motorn med mera, se Programmering.
Diagnostik med hjälp av varningsljus.
Kugghjul modul 4 är kompatibelt med kuggstången i vårt sortiment.
Tillbehör som är kompatibla med motorn NICE Road RD400
Vi rekommenderar även att du köper till kompatibla tillbehör till motorn, eller väljer ett färdigmonterat paket till ett förmånligt pris:
| Vad | Varför | Typ |
|---|---|---|
| Varningsljus | Signalerar att grinden rör sig genom att blinka – lämpligt vid utfarter med dålig sikt. Inkluderar även en antenn – ger fjärrkontrollen längre räckvidd. |
I manualen till RD400 anges utgången FLASH för ett LED-varningsljus av typen ELDC. Välj ett annat varningsljus först efter att ha kontrollerat spänningen, kopplingssättet och utgångens tillåtna belastning. |
| Fotoceller | Upptäcker hinder när grinden stängs och stoppar rörelsen – grinden kör inte in i bilar eller personer. | |
| Fjärrkontroll | För fjärrstyrning av grinden. | |
| Mottagare |
För fjärrstyrning av grinden. Road 400-motorn har redan en inbyggd mottagare. Dessa extra mottagare är tillval. |
|
| Antenn |
För bättre räckvidd för fjärrkontrollen. |
|
| Knappsats |
Om du skulle glömma fjärrkontrollen, eller om många fordon eller personer besöker dig och du inte vill ge alla en fjärrkontroll eller öppna grinden manuellt. |
|
| Nyckelbrytare |
För att styra grinden med en nyckel via en brytare som är ansluten till drivenheten med kabel och kan placeras var som helst. |
|
| Kortläsare |
Styr drivenheten genom att hålla fram ett kort eller en nyckelbricka mot kortläsaren. |
|
| Kuggning |
Nödvändig för att drivenheten ska fungera.
|
|
| Reservkraft |
Reservkraftkälla. |
Externa Wi-Fi/GSM-moduler, passertangentbord och kortläsare kan anslutas direkt endast om deras utgång ger en lämplig potentialfri NO-kontakt för SbS-ingången. Andra utgångar kräver ett lämpligt gränssnitt och separat strömförsörjning. Se även GSM- och Wi-Fi-moduler.
Kort om NICE Road RD400
RD400 har en inbyggd radiomottagare. Det beskrivna styrkortet har fyra knappar och stöder ett extra batteri NICE PS124. Vid strömavbrott kan grinden även frikopplas manuellt.
Styrenheten som visas på den här produktsidan är NICE RBA4R10. I manualen för den här RD400-generationen anger NICE styrkortet RBA4; kortet som säljs och visas på bilden är märkt RBA4R10, vilket inte uttryckligen anges i den här manualen. Följande plintnumrering och anvisningar utgår från den här manualen. För RBA4R10-modellen som säljs måste överensstämmelsen kontrolleras i dess egen manual eller bekräftas av tillverkaren. Kontrollera alltid märkningen på styrkortet och plintarna innan arbetet påbörjas.
Välja drivenhet – är drivenheten NICE Road RD400 lämplig för min grind?
När grinden har frikopplats ska den kunna skjutas jämnt för hand längs hela sträckan. Kärvning, skadade löpvagnar eller hjul och felaktigt monterad kuggstång ska åtgärdas innan kraften ställs in. Grindens vikt avgör inte i sig hur stort motstånd den ger.
| Grindbladets längd | Max. cykler/tim | Max. cykler i följd |
|---|---|---|
| Upp till 5 m | 20 | 15 |
| Över 5 till 7 m | 16 | 12 |
| Över 7 till 8 m | 14 | 9 |
| Grindbladets vikt | Andel av antalet cykler ovan |
|---|---|
| Upp till 200 kg | 100 % |
| Över 200 till 300 kg | 85 % |
| Över 300 till 400 kg | 70 % |
En cykel innebär en öppning och en stängning. Gränserna utifrån längd multipliceras med andelen utifrån vikt; vid beräkning av hela cykler avrundas resultatet nedåt. Exempel, 6 m / 350 kg: 16 × 0,70 = 11 hela cykler per timme, högst 8 i följd. Dessutom gäller en gräns på 50 cykler per dag och högst 9 minuters kontinuerlig drift. Temperaturförhållandena kan begränsa den tillgängliga driften ytterligare.
Begränsningar för NICE Road RD400-drivenheten
För att ha en normal säkerhetsmarginal rekommenderar vår butik att grinden är högst cirka 5 m lång och väger 250 kg. Detta är en rekommendation från butiken; den specifika grinden måste bedömas av en tekniker. I följande tabell skiljer vi denna rekommendation från tillverkarens gränsvärden.
| Maximalt | Vi rekommenderar | |
|---|---|---|
| Grindbladets längd | 8 m | 5 m |
| Grindbladets vikt | 400 kg | 250 kg |
Underhåll av drivenheten
Drivenhetens livslängd beror på grindens mekanik, belastning, omgivning och underhåll. Utför service minst var 6:e månad eller efter högst 10 000 rörelser sedan den senaste servicen, beroende på vilket som inträffar först.
Montering av NICE Road RD400-drivenheten
På en markbunden skjutgrind monteras drivenheten vanligtvis lågt, i nivå med underlaget. På en fribärande grind sitter kuggstången högre, så drivenheten höjs med fästen eller ett lämpligt konsolfäste. I båda fallen justeras höjden efter kuggstången så att dess vikt inte vilar på kugghjulet och ett spel på 1–2 mm finns kvar längs hela sträckan. Ett plant underlag, ett stabilt fäste och att grinden kan skjutas fritt för hand är viktigt.
Kabeldragning
Placering av tillbehör enligt RD400-originalmanualen. Antalet säkerhetsanordningar avgörs genom en bedömning av den aktuella grinden.
Placering av enheterna: gemener betecknar enheter, versaler kabeldragningar.
Tillbehörslista
| Post | Betydelse/anvisning |
|---|---|
| a / b / c | Drift / fotoceller / fotocellstolpar. |
| d / e | Nyckelbrytare eller knappsats / varningslampa. |
| f / g | Kuggstång / säkerhetskontaktlister. |
Kabelschema
| Post | Betydelse/anvisning |
|---|---|
| A – strömförsörjning | 3 × 1,5 mm² upp till 30 m; vid längre matningsledning anger tillverkaren till exempel 3 × 2,5 mm² och jordning för automationssystemet. |
| B – varningslampa/antenn | 2 × 0,5 mm² upp till 20 m; separat RG58 upp till 20 m, rekommenderad längd under 5 m. |
| C – EPM-fotoceller | TX: 2 × 0,25 mm². RX: strömförsörjning och säkerhetskontakt, till exempel 4 × 0,25 mm² upp till 30 m. Ledarnas dimensionering avgörs av vilka fotoceller och vilket styrkort som används. |
| D – nyckelbrytare | 2 kablar 2 × 0,5 mm² eller 1 kabel 4 × 0,5 mm² upp till 50 m; för en enda C–NO-styrsignal används två ledare. |
| E / F – kontaktlister | 2 × 0,5 mm² upp till 30 m. På den rörliga grindflygeln krävs en lämplig metod för signalöverföring. |
Kablarna måste vara lämpliga för den aktuella miljön och kabeldragningarna måste separera nätspänning från styrkretsar. Ett reläbaserat RX behöver, utöver matningsparet, även ledare för säkerhetskontakten.
Montering
Se ”På vilken höjd ska jag montera driften".
Kuggstång och dess ändstopp
Grindens rörelse bygger på att drivningens kugghjuls vridmoment omvandlas till en linjär rörelse genom kuggstångsdrivningen på driftens kuggstång. De två vanligaste typerna av kuggstänger är:
 |
Kuggstång i nylon (eventuellt med stålförstärkning) – fästs på grinden med självgängande skruvar genom fästöglorna. Passar bäst för relativt lätta och korta grindar. Rörelsen är tyst tack vare friktionen mellan ståldrevets kugghjul och kuggstången i nylon. |
 |
Kuggstång i stål – fästs på grinden genom att gängade fästen svetsas fast; därefter skruvas kuggstången fast i dem. Används för längre och tyngre grindar. Rörelsen är något bullrigare på grund av friktionen mellan ståldrevets kugghjul och kuggstången i stål. |
Det avgörande är att drivningens kugghjulsmodul är kompatibel med kuggstångens modul. Drivningen NICE Road RD400 har kugghjulsmodul 4.
Kontrollera spelet efter att kuggstången monterats och justera båda ändlägesbrytarstoppen.
- Ställ in spelet längs hela rörelsebanan till 1–2 mm mellan kuggstången och drevet. Grindflygelns vikt får inte vila på drivningen.
- Skjut grindflygeln manuellt till öppet läge så att den stannar 2–3 cm före det mekaniska ändstoppet. Flytta ändlägesbrytarens hållare tills brytaren aktiveras och flytta den sedan, enligt tillverkarens anvisningar, ytterligare minst 2 cm i öppningsriktningen innan du fäster den.
- Ställ på samma sätt in stängt läge i motsatt riktning. Grindens mekaniska ändstopp måste förbli funktionsdugliga.
- Dra åt fästena och kontrollera att grinden löper fritt längs hela rörelsebanan. Lär först därefter in ändlägena.
Spelet mellan kuggstången och RD400-drevet.
Avstånd till det mekaniska ändstoppet och ytterligare förflyttning av hållaren efter aktivering.
Anslutning av NICE Road RD400-driften
Elanslutningen ska utföras av en behörig tekniker. Koppla från elnätet och eventuellt batteri och kontrollera att anläggningen är spänningslös innan du ändrar ledningar, byter säkringar eller ansluter moduler. Säkra grinden så att den inte kan röra sig oavsiktligt.
…till elnätet
| Post | Betydelse/anvisning |
|---|---|
| L | Fasledare enligt märkningen på nätanslutningsplinten. |
| N | Neutralledare. |
| PE | Skyddsledare i gulgrönt till skyddsplinten; drivningen är av klass I och måste jordas. |
Den här RD400-versionen drivs med 230 V AC, 50/60 Hz. Nätmatningen får aldrig anslutas till lågspänningsplintarna 1–8. Elektrikern dimensionerar skydd, frånskiljning och matningsledning utifrån installationen.
…tillbehör
Numreringen nedan utgår från anvisningarna för styrkortet RBA4. Det styrkort som säljs är märkt RBA4R10. Kontrollera märkning och plintbeskrivning på ditt styrkort före anslutning och följ styrkortets egna anvisningar.
| Post | Betydelse/anvisning |
|---|---|
| ANTENNA | Antennanslutning för den inbyggda mottagaren. Koaxialkabeln har en separat mittledare och skärm; följ symbolen på styrkortet. |
| 1–2 / SbS | Stegvis styrning via en potentialfri NO-kontakt, till exempel brytarens C–NO-kontakt NICE EKS. |
| 3–4 / STOP | NO, NC eller 8,2 kΩ beroende på anslutningen. Typen lärs in när ändlägena programmeras; en ändring av det inlärda tillståndet utlöser STOP med en kort rörelse i motsatt riktning. |
| 1–5 / PHOTO | Fotocellernas säkerhetskontakt, NC. Om säkerhetskontakten aktiveras under stängning vänder grinden rörelseriktning. |
| 4–6 / PHOTOTEST | Separat strömförsörjning till TX vid fototest, högst 100 mA. RX är fortfarande ansluten till 1–4. |
| 7–8 / FLASH | Utgång för en varningslampa NICE ELDC; vid rörelse växlar den med intervall på 0,5 s. |
| 1 (+) / 4 (−) – tillbehör | Anslutningsplint 1 = +24 V DC, anslutningsplint 4 = 0 V (−/GND). Tolerans för matningsspänning −30 % / +50 %; den sammanlagda strömförbrukningen för externa enheter får vara högst 100 mA. |
Flera NC-kontakter för STOP kopplas i serie och flera NO-kontakter parallellt. Resistiva säkerhetslister kräver föreskriven kaskadkoppling med ett enda avslutningsmotstånd på 8,2 kΩ. Säkerhetsingångar får inte bygla över som en lösning på ett fel. Efter ändringar av enheter måste inlärningen och säkerhetstesterna upprepas.
Driftsäkringar
| Beteckning | Funktion | Värde |
|---|---|---|
| F1 | Drivningens nätsäkring | T 1 A / 250 V, trög |
| F2 | Styrenhetens säkring | T 2 A / 250 V, trög |
F1 skyddar drivningens strömförsörjning; F2 skyddar styrenheten.

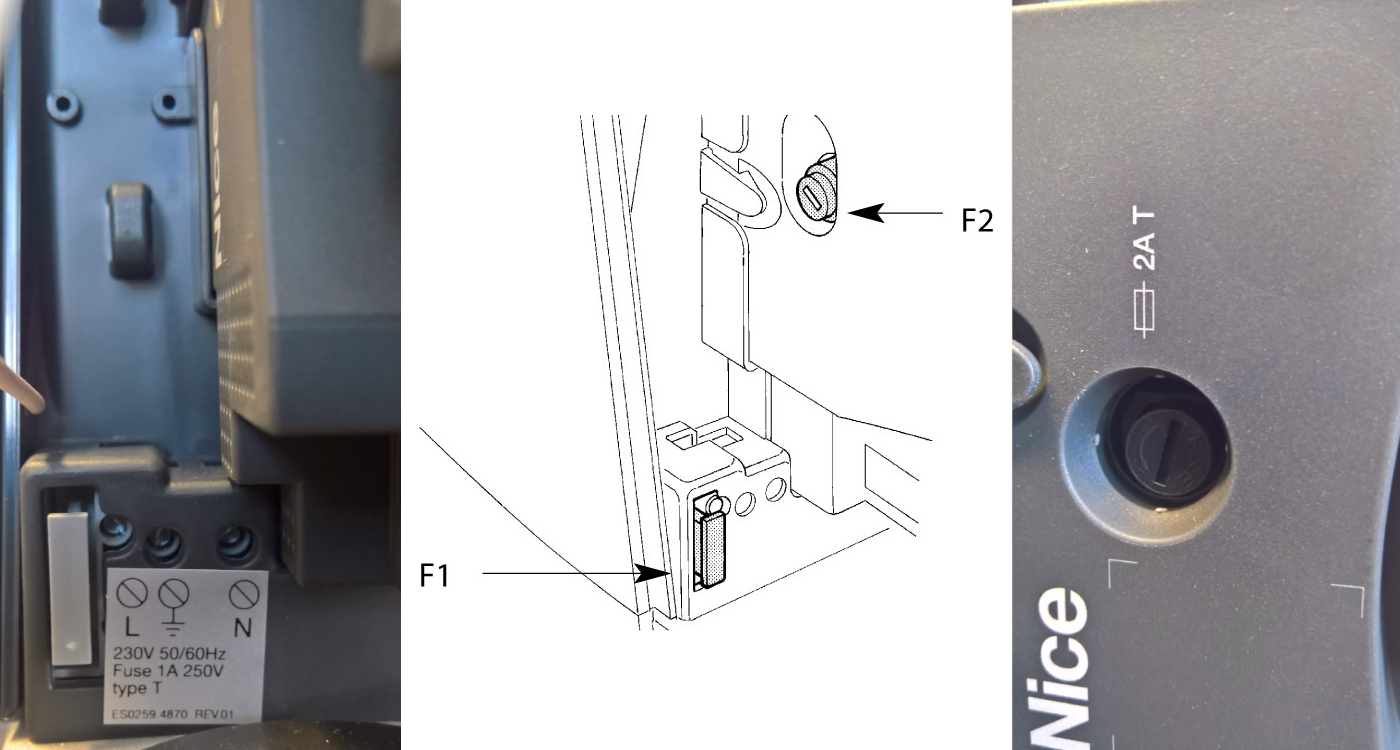

Placering av säkringarna F1 och F2 i RD400-drivningen.
Byt endast ut säkringen mot en av samma typ när orsaken till felet har fastställts. Använd inte en säkring med högre värde och bygla inte förbi säkringen.
Standardkopplingsschema:
Strömförsörjning till tillbehör: plint 1 är +24 V DC och plint 4 är 0 V (−/GND), sammanlagt högst 100 mA. Ingångarna SbS (1–2), STOP (3–4) och PHOTO (1–5) styrs med kontakter; EKS-omkopplaren har därför ingen egen +/−-anslutning. FLASH-utgången för varningsljuset använder plintarna 7–8; i det visade schemat anger tillverkaren ingen polaritet för dem. Vid fototest ändras strömförsörjningen till sändaren TX enligt anvisningarna nedan.
Koppling av ett par reläfotoceller EPM utan fototest enligt anvisningarna för styrenheten RBA4. Varningsljus ELDC har separata anslutningar för FLASH och antenn; omkopplaren EKS styr ingången SbS via kontakten C–NO. En punkt markerar en elektrisk anslutning; korsande ledningar utan punkt är inte anslutna. Linjernas färger skiljer kretsarna åt och anger inte ledarnas färger.
| Enhet | RD400 / RBA4-kort |
|---|---|
| ELDC – varningsljus | FLASH med två stift till plintarna 7–8. Antenn med separat koaxialkabel RG58 till antenningången: ledare och skärm enligt märkningen. |
| EPM – sändare TX | TX 1 (+) → RD400 1; TX 2 (−) → RD400 4. |
| EPM – mottagare RX | RX 1 (+) och 4 (C) → RD400 1; RX 2 (−) → RD400 4; RX 5 (NC) → RD400 5. RX 3 (NO) lämnas oansluten. |
| EKS – nyckelbrytare | En kontakt: C → RD400 1, NO → RD400 2 (SbS). NC och den andra kontakten används inte i den här kopplingen. |
| STOP och fototest | STOP mellan 3–4 löses enligt säkerhetsanordningarna; schemat anger ingen universell bygel. Plint 6 är oanvänd här. För koppling med fototest använd anvisningarna nedan. |
Drivningens fotoceller
Exemplet gäller NICE EPM: TX är sändaren och RX mottagaren. EPM har TX 1 = +, 2 = − och RX 1 = +, 2 = −, 4 = C, 5 = NC; RX 3 (NO) används inte i säkerhetskretsen. Kontrollera den egna plintnumreringen för andra typer av fotoceller.
Koppling utan fototestfunktion
Kontrollera fotocellernas totala strömförbrukning. Utgång 1–4 ger högst 100 mA. Ett par EPM drar cirka 55 mA; två par utan fototest skulle tillsammans dra cirka 110 mA och överskrida denna gräns. Att enbart seriekoppla NC-kontakterna räcker därför inte för att ansluta ytterligare ett par. Strömförsörjningen till flera par måste dimensioneras av en tekniker utifrån deras faktiska strömförbrukning och anvisningar.
Båda fotocellerna får kontinuerlig strömförsörjning från plintarna 1–4. Mottagarens säkerhetskontakt C–NC ansluts mellan 1 och 5 på styrenheten.
| Styrenhet | Fotoceller EPM |
|---|---|
| RD400 1 (+24 V) | TX 1 och RX 1; även RX 4 (C). |
| RD400 4 (GND) | TX 2 och RX 2. |
| RD400 5 (PHOTO) | RX 5 (NC). |
| RX 3 (NO) | Ansluts inte. |
Numreringen ovan följer anvisningarna för kortet RBA4. När kopplingen är klar kontrollerar du att fotocellerna är inriktade och att grinden reagerar när ljusstrålen bryts.
Koppling med fototestfunktion
Vid fototest ändras strömförsörjningen till sändaren: TX 1 (+) ansluts till plint 6 (kopplad utgång PHOTOTEST) och TX 2 (−) till plint 4 (0 V/GND). Mottagaren RX får fortsatt ström från plint 1 (+24 V DC) och 4 (−/GND); dess kontakt C–NC ansluts mellan plintarna 1 och 5, som vid koppling utan fototest. Utgången PHOTOTEST har en gräns på 100 mA. Före rörelse testas säkerhetskretsens funktion.
| Post | Betydelse / tillvägagångssätt |
|---|---|
| TX 1 / TX 2 | TX 1 (+) → RD400 6 (PHOTOTEST-kopplad utgång); TX 2 (−) → RD400 4 (0 V/GND). Högst 100 mA på PHOTOTEST-utgången. |
| RX 1 / RX 2 | RD400 1 / RD400 4. |
| RX 4 (C) / RX 5 (NC) | RD400 1 / RD400 5. |
Läget för anslutna säkerhetsanordningar identifieras vid inlärning av positionerna. Upprepa inlärningen efter ändrad inkoppling och kontrollera att rörelsen inte startar om testet misslyckas.
Det framgår inte entydigt av de tillgängliga handböckerna om fototest kan användas med NICE EPM. RD400-handboken kräver att synkronisering aktiveras enligt fotocellernas handbok vid fototest. EPM-handboken beskriver dock SYNC-byglingen för flera par som matas med växelström, medan RD400 matar sändaren med likström. Tabellen anger plintarna enligt RD400-handboken, inte en bekräftad inställning för EPM SYNC. Be NICE eller leverantören om bekräftelse innan du använder den här kombinationen. Utgång 1–4 på RD400 har en gräns på 100 mA.
Val av grindens rörelseriktning
Bestäm riktningen när du står på drivsidan och tittar mot grinden. Vid öppning åt vänster ställer du omkopplaren åt vänster, och vid öppning åt höger åt höger.
Öppning åt vänster, vy från drivsidan.
Öppning åt höger, vy från drivsidan.
Ändra inte omkopplarens läge medan grinden är i rörelse. Koppla från strömmen innan du arbetar på den öppnade drivenheten och kontrollera positionsinlärningen på nytt efter att du har ändrat riktning. Kontrollera positionsinlärningen på nytt efter att du har ändrat riktning.
Fastställ grindbladets längd
Inlärningen fastställer ändlägena, STOP-anslutningen och fototestläget. Upprepa inlärningen efter ändring av ändstoppen eller säkerhetsanordningarna. Rörelseområdet måste hållas fritt.
- Frikoppla drivenheten, flytta grinden ungefär till mitten och koppla in den mekaniskt igen. Kontrollera riktningsomkopplaren.
- Slå på strömmen. När motorn står stilla blinkar den gröna LED-lampan OK ungefär en gång per sekund och signallampan är släckt.
- Håll samtidigt in Close + Stop/Set; släpp knapparna när rörelsen startar efter cirka 3 sekunder.
- Den första rörelsen måste vara stängning. Om grinden öppnas avbryter du inlärningen med Stop/Set, kopplar från strömmen och kontrollerar riktningen.
- Låt cykeln slutföras stängning → öppning → stängning. L2 och L3 blinkar under inlärningen.
- När inlärningen är klar ger du ett SbS-kommando för att öppna helt och därefter ett nytt kommando för att stänga helt. Kontrollera under testcykeln att grinden saktar ned cirka 30–50 cm före ändlägesbrytarna och stannar 2–3 cm före de mekaniska ändstoppen.
Om L2 och L3 fortfarande blinkar när inlärningen är klar har inlärningen misslyckats. Kontrollera inkopplingen och diagnostiken, åtgärda orsaken och upprepa inlärningen.
Programmering av drivenheten
Drivenheten Road gör det möjligt att programmera flera funktioner, antingen genom att slå på eller av en funktion med programmering på nivå I.eller genom att ställa in ett förvalt parametervärde med programmering på nivå II.
På kretskortet finns fyra knappar och fyra programmerings-LED-lampor. På den här generationen går du in i programmeringsläget genom att hålla Set intryckt i cirka 3 sekunder.
| Post | Betydelse/anvisning |
|---|---|
| Open ▲ | Öppning; i menyn flyttas markeringen uppåt. |
| Stop/Set | Stopp; håll in knappen i cirka 3 sekunder för att öppna menyn. |
| Close ▼ | Stängning; i menyn flyttas markeringen nedåt. |
| Radio | Inlärning och radering av fjärrkontroller, indikeras av LED L4(R). |

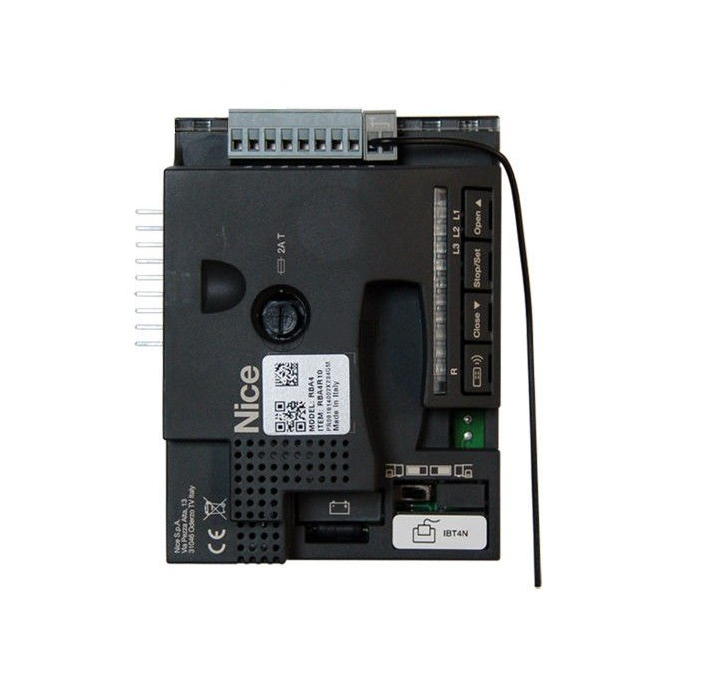

Kretskortets knappar och LED-lampor. L4(R) hör till radiomottagaren.
Programmering på nivå I.
Alla tre funktioner på nivå I är frånslagna som standard. En kort blinkning vid val betyder från, en lång blinkning betyder till.
- Håll Set intryckt i cirka 3 sekunder och släpp när L1 blinkar.
- Välj funktions-LED med Open / Close.
- Tryck kort på Set för att växla mellan från och till. Justera vid behov nästa funktion.
- Programmeringen avslutas efter 10 sekunder utan knapptryckning och ändringarna sparas.
Lista över programmerbara på/av-funktioner:
| Post | Betydelse/anvisning |
|---|---|
| L1 – retardationens längd | Från = kort retardation; till = lång. |
| L2 – hastighet | Från = långsam; till = snabb. |
| L3 – automatisk stängning | Från = av; till = på. Pausens längd väljs på nivå II; fabriksinställningen är 30 s. |
Programmering på nivå II.
På nivå II ställs parametervärdet in. Val av parameter och val av dess värde använder samma LED-lampor i två steg efter varandra.
- Håll Set intryckt i cirka 3 sekunder och släpp när L1 blinkar.
- Välj parametern L1, L2 eller L3 med Open / Close.
- Håll Set intryckt. Efter cirka 3 sekunder tänds LED-lampan för det aktuella värdet.
- Fortsätt hålla Set intryckt och välj ett nytt värde med Open / Close. Släpp sedan Set.
- Menyn avslutas efter 10 sekunder utan knapptryckning.
Lista över programmerbara inställningsfunktioner:
| Post | Betydelse/anvisning |
|---|---|
| L1 – motorkraft | L1 låg; L2 medelhög; L3 hög (fabriksinställning). |
| L2 – SbS-stegsekvens | L1 öppna–stopp–stänga–öppna (fabriksinställning); L2 öppna–stopp–stänga–stopp; L3 bostadsläge. |
| L3 – paustid | L1 15 s; L2 30 s (fabriksinställning); L3 60 s. Gäller när automatisk stängning är aktiverad. |
Öka inte kraften för att kompensera för mekaniskt motstånd i grinden; åtgärda i stället orsaken. Efter ändring av kraften måste relevanta mätningar och säkerhetstester upprepas.
Anslutning av extra externa enheter till drivenheten
| Post | Betydelse/anvisning |
|---|---|
| Strömförsörjning till tillbehör | Mellan 1 (+) och 4 (GND): 24 V DC med toleransen −30 % / +50 %, högst 100 mA totalt. |
| Styrkontakt | Separat potentialfri NO-kontakt på 1–2 (SbS). Extern spänning får inte matas till ingången. |
Drivenhetens specialfunktioner
Grinden hålls öppen
Om SbS-kommandot varar längre än 3 sekunder, öppnas grinden oavsett inställd stegsekvens. Funktionen kan användas med en lämplig tidsstyrd kontakt för att hålla grinden öppen under en bestämd tid.
Forcerad rörelse
Vid fel på en säkerhetsanordning beskriver tillverkaren en nödrörelse som utförs medan styrningen hålls intryckt hela tiden. Använd endast funktionen när du har fri sikt till grinden, området är fritt och inga personer utsätts för fara. Felet måste åtgärdas så snart som möjligt.
- Ge ett kommando. Om rörelsen inte startar på grund av en blockerande säkerhetsanordning, upprepa kommandot inom 3 s och håll det intryckt.
- Efter cirka 2 s börjar grinden röra sig, men endast så länge kommandot hålls intryckt.
- Släpp reglaget för att omedelbart stoppa grinden. Detta läge ersätter inte reparation av säkerhetskomponenterna.
Felsökning av grindöppnaren
Om dessa steg inte hjälpte, kontakta NICE teknisk support för grindöppnare.
Beroende på problemets art
Vid installation eller fel på grindöppnaren kan exempelvis följande situationer uppstå:
| Post | Betydelse / åtgärd |
|---|---|
| Fjärrkontrollen lyser inte | Kontrollera batteriet. |
| Fjärrkontrollen lyser, men grinden reagerar inte | Kontrollera att fjärrkontrollen är inlärd och vilket protokoll den använder, antennen och om minnet eventuellt är blockerat. |
| LED-lampan OK lyser inte | En elektriker kontrollerar strömförsörjningen och säkringarna när anläggningen är säkert frånkopplad. |
| Kommandot tas emot, men rörelsen startar inte | Notera de röda blinkningarna på OK-lampan eller blinkserien från varningslampan; kontrollera PHOTO, STOP och aktiva kommandon. |
| Rörelsen vänder omedelbart | Kontrollera om det finns ett hinder eller friktion samt kontrollera kuggstången och gränslägesbrytaren. Justera kraften först efter att mekaniken har kontrollerats och säkerheten har verifierats på nytt. |
Diagnostik med hjälp av varningslampans blinkningar
Vid normal rörelse blinkar varningslampan med 0,5 s intervall. Vid fel räknar du blinkningarna i en serie som avgränsas av en paus på cirka en sekund. Samma fel signaleras av den röda OK-LED-lampan.
| Antal blinkningar | Betydelse och kontroll |
|---|---|
| 2 | Fotocellen blockerar rörelsen. Kontrollera om det finns ett hinder, justeringen, strömförsörjningen och säkerhetskontakten. |
| 3 | Kraftbegränsaren har löst ut. Ta reda på orsaken till den höga friktionen eller om det finns ett hinder. |
| 4 | STOP har löst ut. Kontrollera säkerhetsanordningen och ledningarna. |
| 5 | Fel i interna parametrar. Vänta minst 30 s; om felet kvarstår utför en tekniker en återställning och ny inlärning. |
| 6 | Arbetscykeln har överskridits. Låt grindöppnaren vila i några minuter. |
| 7 | Internt elektriskt fel. Teknikern kopplar från alla strömkällor i några sekunder; om felet återkommer kontrollerar teknikern styrkortet och motorledningarna. |
| 8 | Ett annat kontinuerligt kommando är redan aktivt. Kontrollera knappen, reläet eller timern. |
| 10 | Rörelsetiden har överskridits eller motorn saknade ström under inlärningen. Kontrollera mekaniken och rörelsetiden samt att styrkortet sitter korrekt i hållaren. |
Diagnostik med hjälp av LED-lampornas blinkningar
På det här styrkortet finns LED-lampan OK, inte BlueBUS. Säkerhetsingångens status visas av STOP; inställningarna och radion visas av LED-lamporna L1, L2, L3, L4(R). Deras placering visas på bilden av knapparna.
Horisontella LED-lampor OK, STOP
| Post | Betydelse / åtgärd |
|---|---|
| OK – blinkar grönt en gång per sekund | Normal drift. |
| OK – 2 snabba gröna blinkningar | Ingångsändring eller mottaget kommando. |
| OK – röd blinkserie | Fel enligt blinkningstabellen. |
| OK – lyser med fast grönt eller rött sken | Feltillstånd; om det återkommer efter frånkoppling och kontroll krävs service. |
| OK – släckt | Kontrollera strömförsörjningen och säkringarna. |
| STOP lyser / lyser inte | Lyser: ingångens status är OK. Lyser inte: STOP har löst ut; kontrollera anordningen och dess inlärda status. |
LED-lampor L1–L4(R) vid knapparna
| Post | Betydelse / åtgärd |
|---|---|
| L1 | Släckt = kort inbromsning, lyser = lång inbromsning. |
| L2 | Släckt = låg hastighet, lyser = hög hastighet. |
| L3 | Släckt = automatisk stängning av, lyser = på. |
| L1 + L2 + L3 blinkar | Positionsinlärning krävs; följ den aktuella proceduren under programmeringen. |
| L4(R) lyser | En ej inlärd radiokod har tagits emot vid normal drift. |
| L4(R) blinkar | Fjärrkontroller håller på att lagras eller raderas. |
Manuell frikoppling av NICE Road RD400
Vid strömavbrott eller fel kan RD400 frikopplas med den medföljande nyckeln så att grinden kan manövreras för hand. Förhindra först oavsiktlig rörelse och koppla från strömkällorna. Om grindbladet rör sig av sig självt eller kärvar efter frikoppling behöver det repareras.
Den vänstra delen av bilden visar frikoppling och den högra återinkoppling av RD400.
- Öppna låsskyddet, sätt i och vrid om nyckeln och fäll ut frikopplingshandtaget enligt bilden.
- Skjut grinden långsamt och kontrollerat för hand.
- För att återkoppla drivningen fäller du in handtaget, vrider om och tar ut nyckeln och stänger skyddet. Kontrollera att mekanismen griper in innan automatisk drift.
Tekniska egenskaper för NICE Road RD400
| Post | Betydelse / åtgärd |
|---|---|
| Användning / begränsningar | Skjutgrindar för bostäder, upp till 400 kg och 8 m beroende på arbetscykeln. |
| Motor / strömförsörjning | Elektromekanisk grindöppnare med inbyggd styrenhet; RD400 nätanslutning 230 V AC, 50/60 Hz. RD400/V1 är en annan spänningsversion. |
| Max. effektförbrukning / ström | 210 W / 1,1 A. |
| Vridmoment | Startmoment 12 Nm (400 N); nominellt moment 5 Nm (167 N). |
| Hastighet | Utan belastning 0,13 eller 0,25 m/s; vid nominellt vridmoment 0,16 m/s. |
| Kuggning | Z15, modul 4, delning 12,5 mm, delningsdiameter 60 mm. |
| Drift | Max. 50 cykler per dag, kontinuerlig drift max. 9 min; därefter begränsning beroende på längd och vikt. |
| Säkringar / skydd | F1 T 1 A / 250 V; F2 T 2 A / 250 V; klass I, skyddsjordning. |
| Varningslampa / batteri | En NICE ELDC; som tillval NICE PS124. |
| Funktioner | 3 ON/OFF-funktioner och 3 justerbara parametrar. Inlärning av STOP och positioner. |
| Driftsmiljö | −20 till +55 °C; IP44. |
| Mått / vikt | 330 × 195 × 277 mm; 8 kg. |
Tekniska egenskaper för den inbyggda radiomottagaren i NICE Road RD400-drivenheten
| Post | Betydelse / tillvägagångssätt |
|---|---|
| Mottagare | Inbyggd, 4 kommandon, 433,92 MHz. |
| Protokoll | FloR, O-Code, Smilo. Den första sparade fjärrkontrollen avgör vilken familj de följande tillhör. |
| Minne | För RBA4-kortet: högst 100 fjärrkontroller vid inlärning i läge I; kapaciteten för RBA4R10 måste bekräftas i dess egen manual. |
| Antenn / känslighet | 52 Ω, RG58 eller motsvarande kabel; känslighet bättre än 0,5 µV. |
| Räckvidd | Tillverkaren anger 100–150 m; räckvidden påverkas av hinder, störningar och antennens placering. |
| Temperatur | −20 till +55 °C. |
Inlärning av fjärrkontroller
Anvisningarna gäller den inbyggda mottagaren i fyrknappsgenerationen av RBA4-kortet. Bekräfta att knappar och lägen överensstämmer innan du använder anvisningarna för RBA4R10. Välj en fjärrkontroll med ett protokoll som stöds, till exempel NICE ON2E eller NICE FLO2RE, beroende på vilken familj som används. Parkoppling kräver inte att grindens rörelsebana raderas.
Läge I – hela fjärrkontrollen
- Håll Radio intryckt i minst 5 s och släpp när LED-lampan L4(R) tänds.
- Inom 10 s håller du fjärrkontrollens första knapp intryckt i minst 5 s och släpper den sedan.
- Tre blinkningar från L4(R) bekräftar att den har sparats. Om inget mer sparas avslutas läget efter 10 s.
T1 = SbS, T2 = gångpassage, T3 = öppna, T4 = stänga; en fjärrkontroll med två knappar har endast T1 och T2.
Läge II – en knapp
- Tryck kort på Radio 1 gång för SbS, 2 gånger för gångpassage, 3 gånger för öppning eller 4 gånger för stängning.
- Kontrollera att L4(R) blinkar motsvarande antal gånger.
- Inom 10 s håller du önskad knapp på fjärrkontrollen intryckt i minst 3 s; tre blinkningar bekräftar att den har sparats.
Du kan jämföra andra mottagare och tillvägagångssätt i vår översikt över parkoppling av NICE-fjärrkontroller. Om fjärrkontrollen inte går att spara bör du även kontrollera radiominnets lås.
Återställning av styrenheten
Återställning används för att medvetet radera inställningar, inte som ett obligatoriskt första steg. Med motorn stillastående håller du Open + Close intryckta i cirka 3 s. Släpp knapparna när alla LED-lampor tänds. När återställningen är klar blinkar L1, L2 och L3. Positionsinlärning, inställningar och säkerhetskontroller måste göras om. Sparade fjärrkontroller raderas inte med den här proceduren.
Reservbatteri och servicegränssnitt
För RD400 av den här generationen finns batteriet som tillval NICE PS124 med kapaciteten 1,2 Ah och integrerad laddning. Anslut det först efter att installationen och programmeringen har slutförts, med nätströmmen frånkopplad. När det är anslutet drivs motorn även utan nätström. Drifttiden beror på motorns belastning och batteriets skick.
Serviceprogrammerare NICE OVIEW ansluts via NICE IBT4N till BusT4. Anslut gränssnittet när alla strömkällor är frånkopplade.
Tester, överlämning och underhåll
- Kontrollera öppning, stängning, stopp, inbromsning och båda ändlägesbrytarna.
- Testa varje par fotoceller, varje STOP-enhet och fototestet, om det används.
- Kontrollera krafterna och utför de mätningar som krävs för den aktuella grinden; hög kraft får inte kompensera för ett mekaniskt fel.
- Kontrollera frikopplingen, kåporna, skyddsanordningarna och märkningarna. Överlämna användningsanvisningar och en underhållsplan till användaren.
En tekniker ska utföra underhåll minst var sjätte månad eller efter högst 10 000 rörelser sedan den senaste servicen. Användaren håller området och fotocellerna rena och slutar använda automationssystemet vid ovanliga ljud eller ryckiga rörelser. Vid rengöring av rörelsebanan kopplar användaren även bort ett eventuellt batteri. Håll uppsikt över grinden från ett säkert avstånd medan den rör sig. Passera först när grinden är helt öppen och står stilla. Barn får inte manövrera grinden eller leka i närheten av den.
Jag vill beställa den här produkten. Hur gör jag?
Välj det sätt som passar dig bäst:
- beställ via webbutiken: använd knappen Köp och lägg produkten i varukorgen (du hittar knappen Köp i tabellen över produktens varianter).
- beställ via e-post: skicka din beställning till [email protected]
