Manual för hängande skjutgrind

Teknisk guide · val av komponenter · hängande grind

Från den övre C-profilen och vagnarna till den nedre styrningen, stoppen, låset och exempelritningarna.

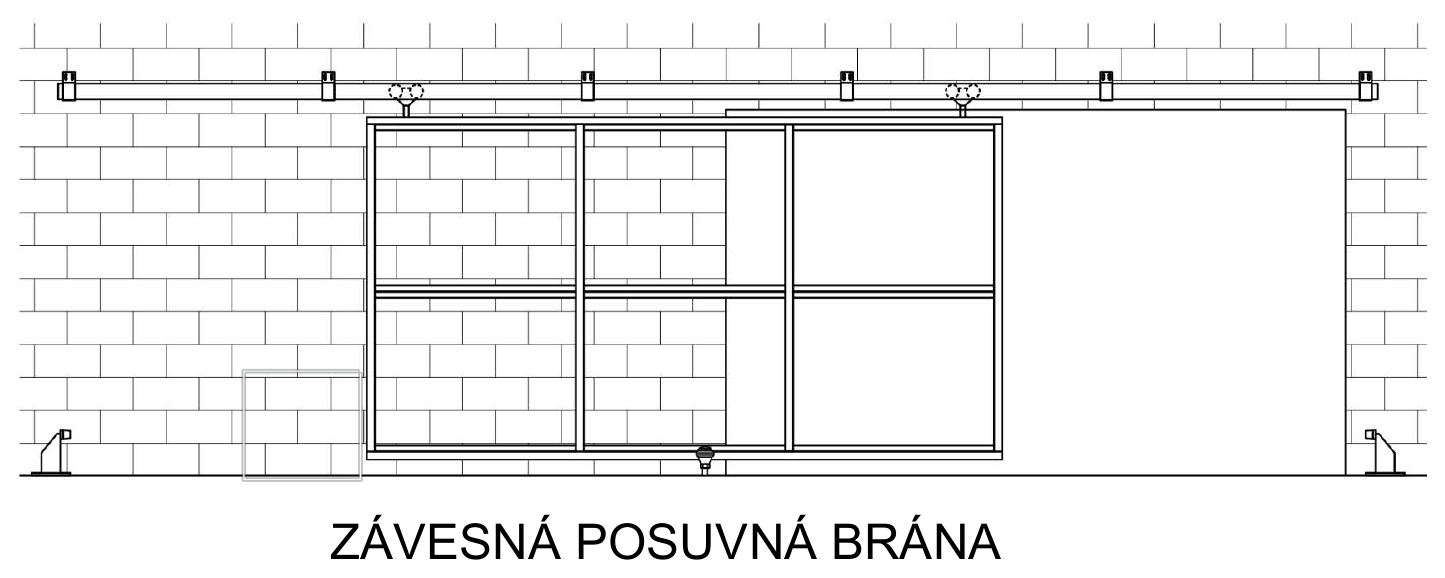

Schema över en hängande skjutgrind med övre C-profil, vagnar och nedre styrning

Hängande skjutgrind som löper i den övre C-profilen. Klicka för att öppna schemat i full upplösning.

Bygg en hängande skjutgrind själv

Planera helst grinden i rätt ordning. Välj först hur den övre C-profilen ska fästas, därefter storlek på C-profilen och sedan lämpliga vagnar. Först därefter tar du ställning till den nedre styrningen och övriga tillbehör, till exempel stopp, lås, handtag, draghandtag eller låsanordningar.

Vad är en hängande skjutgrind?

En hängande skjutgrind löper på vagnar som är monterade i den övre bärande C-profilen. Till skillnad från en skjutgrind med markräls har den ingen bärande skena i genomfarten. Den nedre styrningen stabiliserar endast grinden och motverkar rörelser i sidled.

Systemets bärande del sitter upptill. C-profilen överför grindbladets vikt till taket, balken eller väggen. Vagnarna löper i profilen och bär själva grindbladet. Nedtill används endast styrdelar och stopp.

Grundläggande delar i en hängande grind

Grundläggande delar i det hängande systemet
Bärande delar C-profil fäst i tak, balk eller vägg; hängvagnar; fästen för C-profilen.
Styrdelar Styrhjul som motverkar rörelser i sidled och stopp som begränsar ändlägena.
Extra tillbehör Hakregellås, handtag och draghandtag för säker låsning och smidig hantering.

Val av fäste för C-profilen

C-profilen kan fästas ovanifrån i taket eller en balk, eller från sidan på en vägg eller stålstolpe. Beroende på underlaget skruvas fästena fast, monteras med mekaniska eller kemiska ankare eller svetsas fast på en förberedd stålkonstruktion.

Det går också att borra direkt i C-profilen och skruva fast den i den bärande konstruktionen. Det finns tillräckligt med utrymme inuti profilen för att en lämpligt vald och korrekt monterad skruv inte ska vara i vägen för hängvagnen. Detta är ett alternativ när du inte vill eller behöver svetsa fast profilen. Typ av skruv, skruvavstånd och underlagets bärförmåga måste dock anpassas efter grindens vikt och användning.

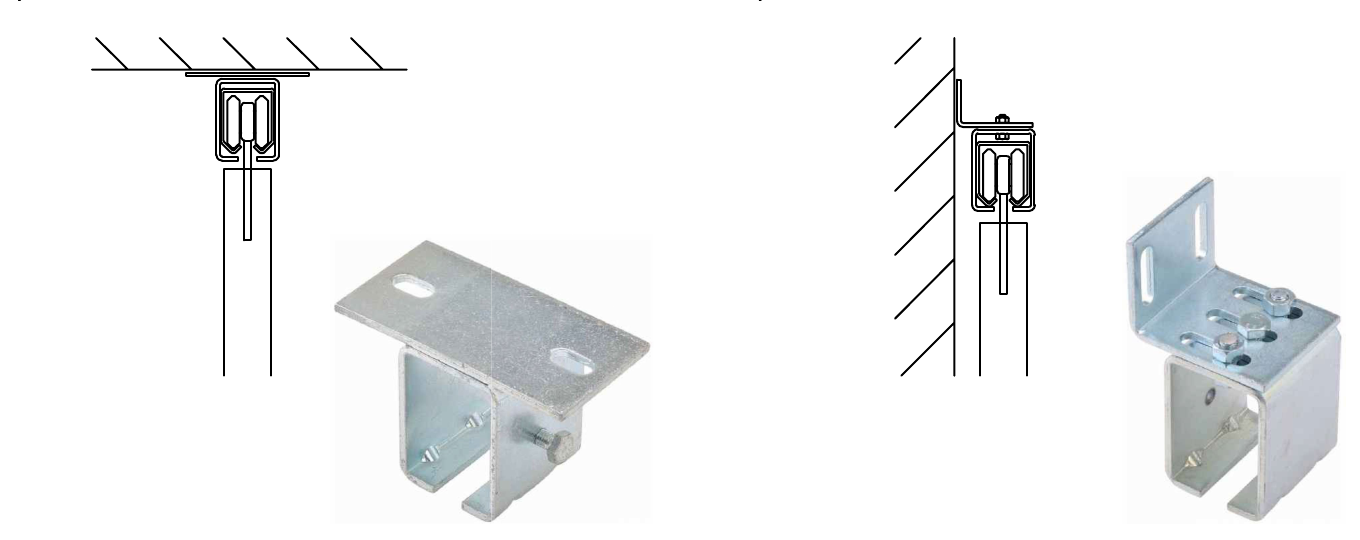

Övre och sidomonterat fäste för C-profil till hängande grind

Till vänster fäste på en horisontell yta eller balk, till höger fäste på en vertikal yta eller stolpe.

Vanligt avstånd mellan fästena: cirka 80–100 cm. Anpassa alltid det faktiska avståndet efter grindens vikt, C-profilens längd, infästningsmetod och byggkonstruktionens bärförmåga.

Fästen i galvaniserat stål

För en vanlig stålkonstruktion väljer du fäste efter måtten på C-profilen som används:

Fästen i rostfritt stål

För system i rostfritt utförande eller miljöer där du behöver bättre korrosionsbeständighet erbjuder vi även ett övre fäste och ett sidofäste i INOX för den medelstora profilen 42 × 52 × 2,5 mm.

Val av C-profil för hängande grindar

Mått, vikt och hur grinden ska användas är avgörande vid valet. C-profilens mått måste passa vagnarna och fästena. Med rätt avstånd mellan fästena är det vanligtvis de hängande vagnarna, inte själva profilen, som avgör systemets bärförmåga.

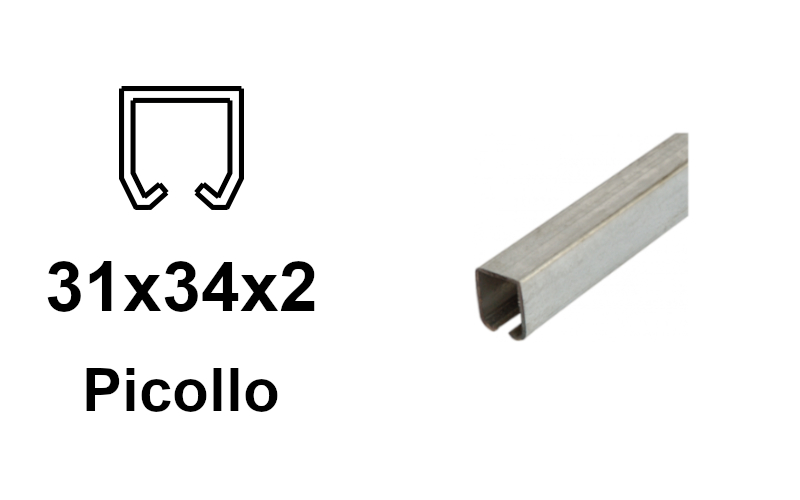

C-profil 34 x 31 x 2 mm för hängande grind

C-profil 34 × 31 × 2 mm

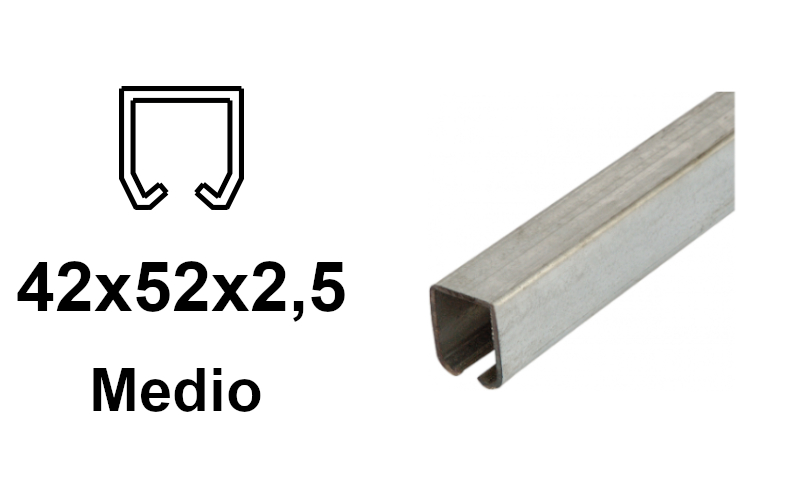

C-profil 42 x 52 x 2,5 mm för hängande grind

C-profil 42 × 52 × 2,5 mm

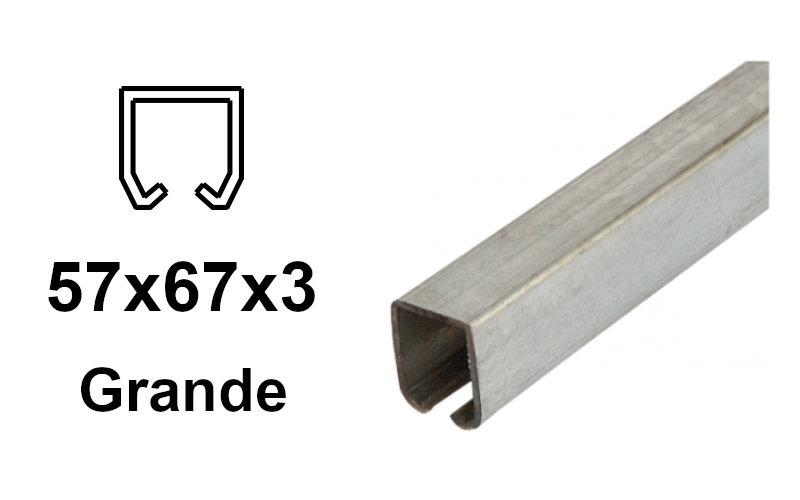

C-profil 57 x 67 x 3 mm för hängande grind

C-profil 57 × 67 × 3 mm

C-profiler i galvaniserat stål

Grundmått för vanliga hängande grindar.

C-profiler i rostfritt stål

INOX-utförande för miljöer med högre krav på korrosionsbeständighet.

Alternativt CAIS-system för tyngre hängande grindar

För ett tyngre grindblad kan du välja CAIS-systemet. Här väljer du en annan uppsättning än de grundprofiler och vagnar som anges ovan. C-profil, vagn och fäste för grindbladet måste passa ihop – det räcker inte att bara välja en kraftigare profil.

Vilka delar passar ihop?

Kombination av C-profil, vagn och justerbar CAIS-konsol
CAIS C-profil Hängvagn Konsol för infästning av grindbladet
73 × 61 × 3,5 mm, Fe eller Zn SPEED C GD180, gänga M16
95 × 86 × 5 mm, Fe eller Zn SPEED CM GD200, gänga M20

För SPEED C-vagnen är fäste AD150 för en lämplig U-profil ytterligare ett alternativ för att fästa grindbladet. Användning och mått anges längre ned i det här kapitlet.

CAIS C-profiler

Du kan välja mellan två dimensioner, båda i obehandlat stål (Fe) eller galvaniserat utförande (Zn). Alla fyra profiler har hål för skruvmontering. Förankringsmetod och avstånd mellan fästena ska dimensioneras utifrån grindens faktiska belastning.

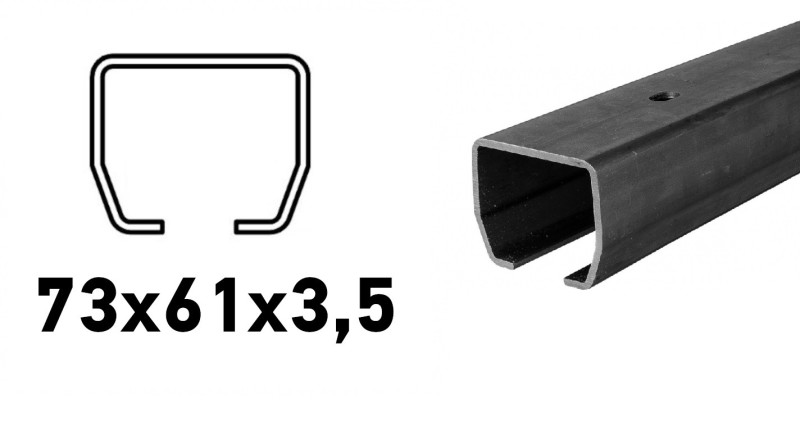

CAIS C-profil 73 × 61 × 3,5 mm Fe med hål för skruvmontering

CAIS C-profil 73 × 61 × 3,5 mm, Fe

STAGE SB · obehandlat stål
För SPEED C-vagn.

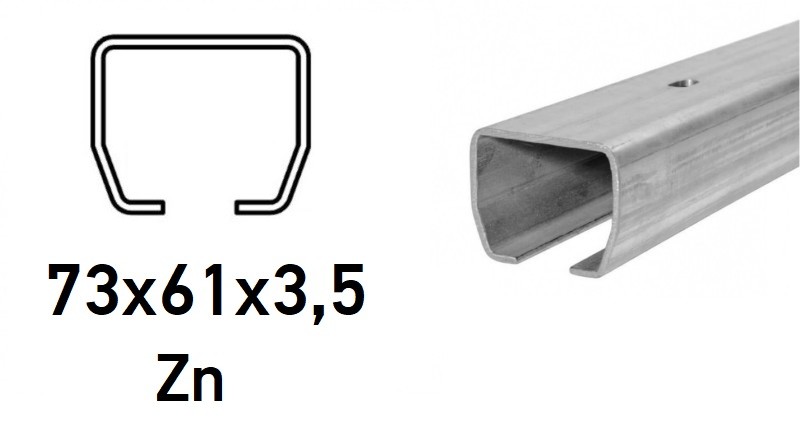

CAIS C-profil 73 × 61 × 3,5 mm Zn med hål för skruvmontering

CAIS C-profil 73 × 61 × 3,5 mm, Zn

STAGE SZ · galvaniserat stål
För SPEED C-vagn.

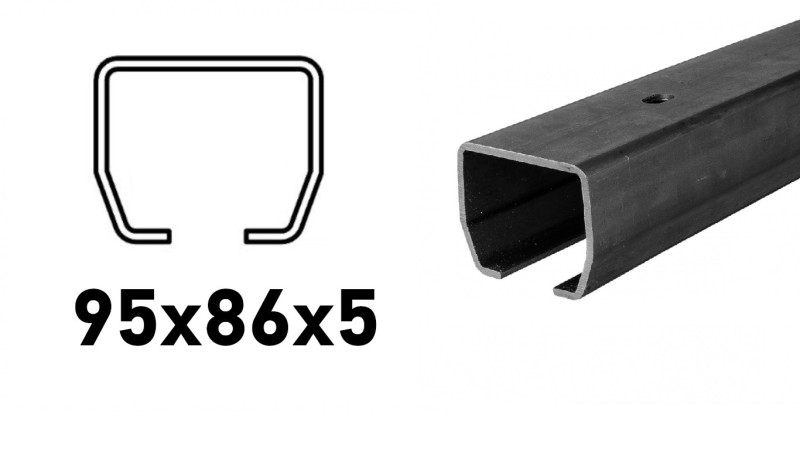

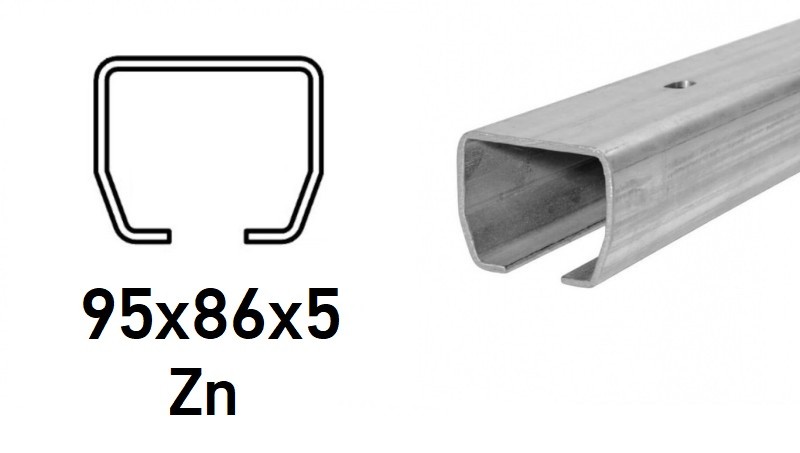

CAIS C-profil 95 × 86 × 5 mm Fe med hål för skruvmontering

CAIS C-profil 95 × 86 × 5 mm, Fe

STAGE MB · obehandlat stål
För SPEED CM-vagn.

CAIS C-profil 95 × 86 × 5 mm Zn med hål för skruvmontering

CAIS C-profil 95 × 86 × 5 mm, Zn

STAGE MZ · galvaniserat stål
För SPEED CM-vagn.

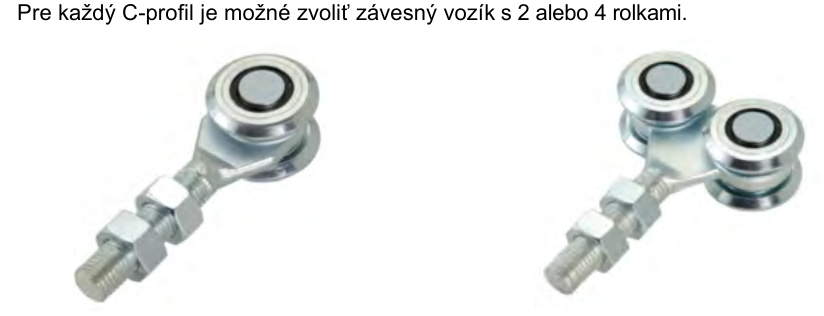

CAIS-vagnar

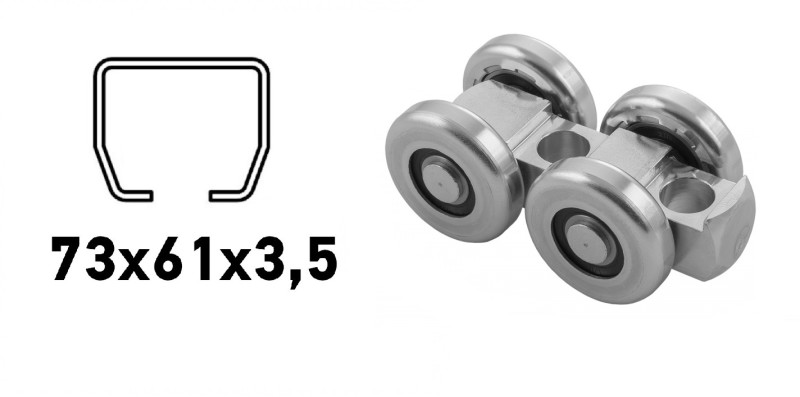

CAIS SPEED C-upphängningsvagn med fyra metallrullar

CAIS SPEED C – vagn för C-profil 73 × 61 × 3,5 mm

Fyra metallrullar, galvaniserat stålhus och centrumhål Ø 16 mm. Passar till profil 73 × 61 × 3,5 mm i både Fe- och Zn-utförande.

Enligt produktsidan är en vagns lastkapacitet: 480 kg . För anslutning till grindbladet används konsol GD180 (M16), alternativt AD150 för lämplig U-profil.

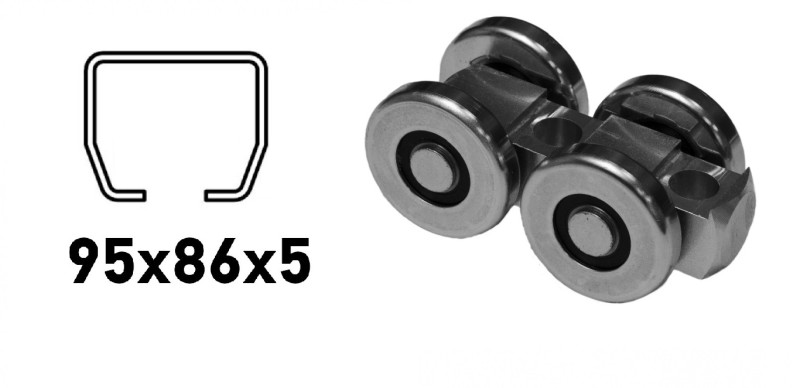

CAIS SPEED CM-upphängningsvagn med fyra metallrullar

CAIS SPEED CM – vagn för C-profil 95 × 86 × 5 mm

Fyra metallrullar, galvaniserat stålhus och centrumhål Ø 20 mm. Passar till profil 95 × 86 × 5 mm i både Fe- och Zn-utförande.

Enligt produktsidan är en vagns lastkapacitet: 980 kg . För anslutning till grindbladet används konsol GD200 (M20).

Vagnens lastkapacitet är inte detsamma som hela grindens lastkapacitet. Konstruktionen ska även bedömas utifrån vagnarnas placering, grindbladets infästning, avståndet mellan C-profilens förankringar och den bärande konstruktionens bärförmåga. Tabellen över standardvagnar i nästa kapitel gäller inte CAIS-vagnarna.

Monteringskonsoler och fästen för CAIS

Följande delar kopplar samman grindbladet med upphängningsvagnen. De är inte fästen för att montera den övre C-profilen på vägg eller i tak.

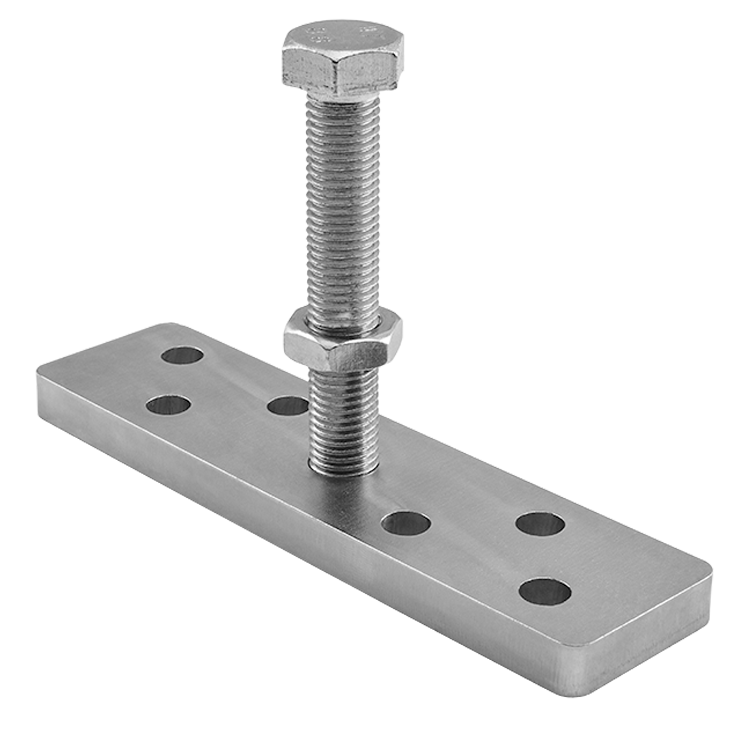

CAIS GD180 övre justerbara konsol med M16-gänga

CAIS GD180 – övre justerbar M16-konsol

För vagn SPEED C och C-profil 73 × 61 × 3,5 mm . Den galvaniskt förzinkade stålkonsolen kopplar samman vagnen med grindbladet.

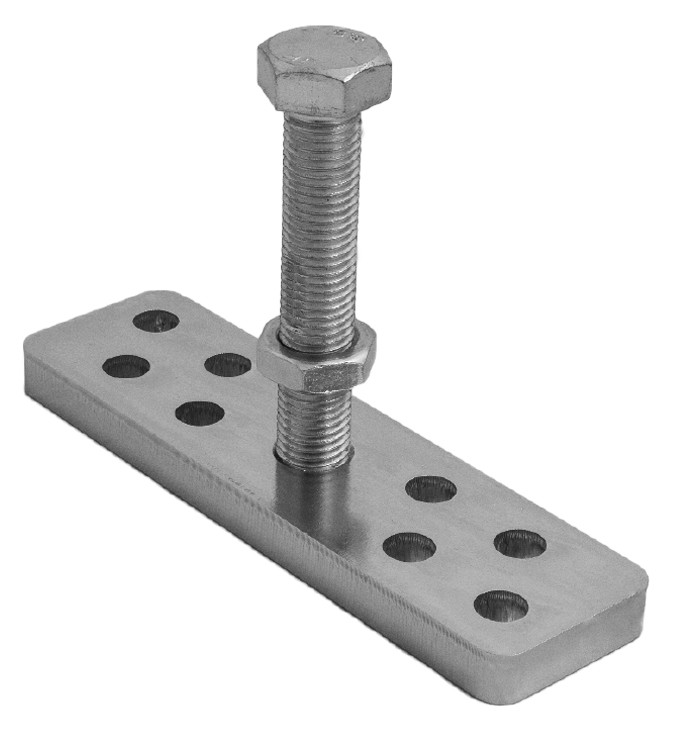

CAIS GD200 övre justerbara konsol med M20-gänga

CAIS GD200 – övre justerbar M20-konsol

För vagn SPEED CM och C-profil 95 × 86 × 5 mm . Den galvaniskt förzinkade stålkonsolen kopplar samman vagnen med grindbladet.

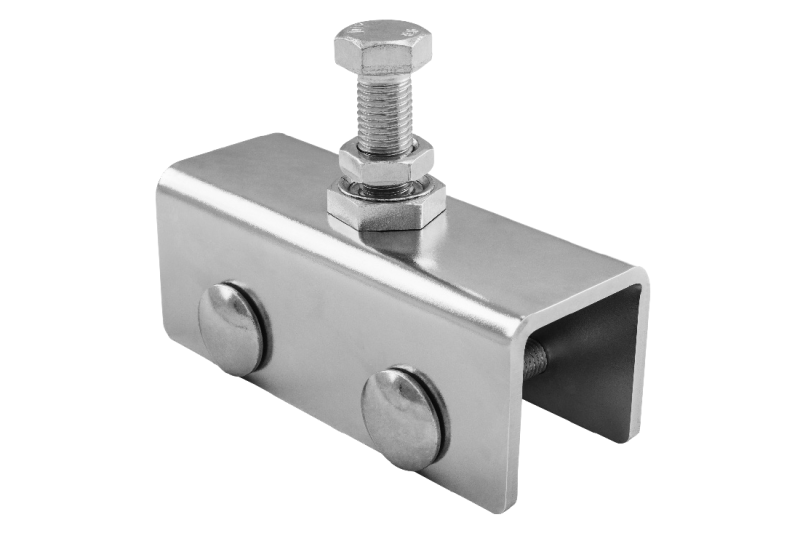

CAIS AD150 monteringsfäste för grindblad av U-profil till hängande grind

CAIS AD150 – monteringsfäste för grindblad av U-profil

Ytterligare ett sätt att ansluta grindbladet till vagnen SPEED C . Enligt produktsidan är det avsett för U-profil 46 × 60 mm eller U-profil 40 × 45 × 40 × 2 mm i grindbladets konstruktion.

Mått enligt produktens ritning: fästets längd 150 mm , yttre bredd 57 mm , U-delens höjd 58 mm , sidans tjocklek 5 mm och skruv M16 × 100 . Den övre plattan har en tjocklek på 8 mm .

För SPEED CM med hål Ø 20 mm anges den inte som en utbytbar del; till den här vagnen hör konsol GD200.

Upphängningsvagnarnas lastkapacitet

Lastkapaciteterna i tabellen gäller en vagn enligt uppgifterna i källmanualen.

Om du behöver högre lastkapacitet kan du använda flera vagnar. I praktiken placeras de ofta parvis: två vagnar bredvid varandra, sedan ett mellanrum och därefter ytterligare två vagnar, ungefär som axlarna på en bil. Den exakta placeringen ska anpassas efter grindens konstruktion och belastningens fördelning.

En vagns lastkapacitet
C-profil 2 rullar 4 rullar
34 × 31 × 2 mm 30 kg 50 kg
42 × 52 × 2,5 mm 100 kg 250 kg
57 × 67 × 3 mm 175 kg 350 kg

Viktigt: tabellen återger värdena från källmanualen. Kontrollera alltid lastkapaciteten som anges direkt för produkten, särskilt om den har en annan typ av hjul.

Belastningsfördelning mellan vagnarna

Fler vagnar innebär inte nödvändigtvis att den maximala belastningen på varje vagn minskar. Placeringen och konstruktionens nedböjning är avgörande.

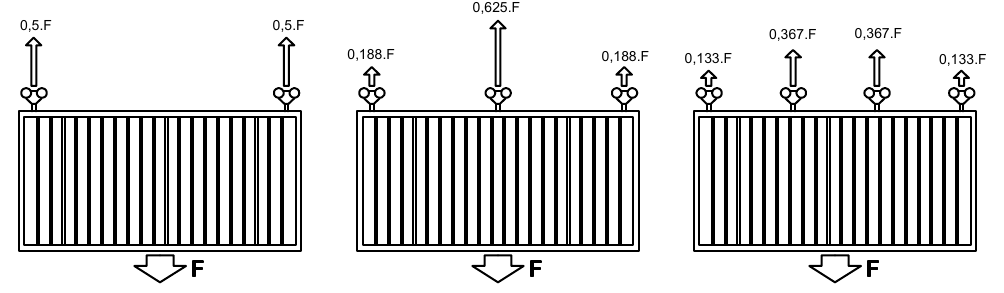

Fördelning av kraften F vid användning av två, tre och fyra vagnar

Diagram över fördelningen av den totala belastningen F mellan två, tre och fyra vagnar.

Belastningsandel för varje vagn
Antal vagnar Belastningsfördelning från vänster till höger
2 0,5 F + 0,5 F
3 0,188 F + 0,625 F + 0,188 F
4 0,133 F + 0,367 F + 0,367 F + 0,133 F

Med tre löpvagnar kan den mittersta löpvagnen bära 0,625 F, vilket är mer än 0,5 F som belastar vardera av de två korrekt placerade löpvagnarna.

Praktisk anmärkning: Om du vill använda fler löpvagnar ska du vanligtvis inte placera dem jämnt längs hela grindbladet. I praktiken använder man två löpvagnar nära varandra och ytterligare två nära varandra, ungefär som axlarna på en bil. Den exakta lösningen beror dock på grindens konstruktion och hur lasten fördelas.

Val av styrning för hängande grind

Den nedre styrningen förhindrar att den hängande grinden svänger i sidled och bidrar till en jämn och stabil rörelse. Börja med att titta på styrningsalternativen och välj sedan en lösning utifrån ramen, utrymmet och monteringssättet.

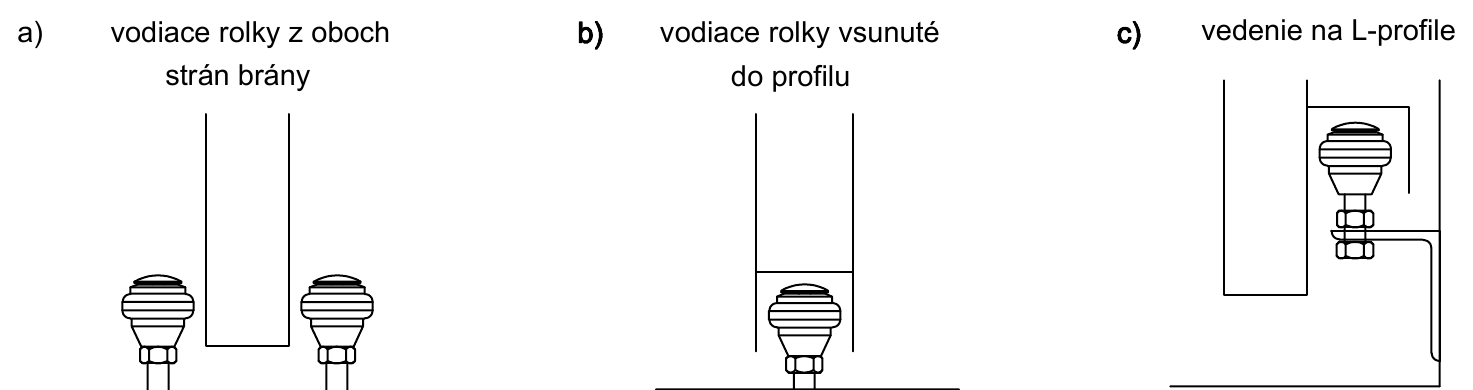

Tre alternativ för nedre styrning av hängande grind

Styrhjul på båda sidor, hjul infört i profilen och styrning med L-profil.

En översikt över tillgängliga hjul, rullar och andra lösningar finns i kategorin nedre styrning för hängande grindar .

För en tyngre grind: Nedtill kan du använda skena för skjutgrind med markspår och komplettera med nedre hjul. På så sätt fördelas vikten mellan den övre och nedre styrningen, så att hela grindbladet inte hänger enbart i den övre C-profilen och löpvagnarna. En sådan kombinerad lösning måste dimensioneras utifrån grindens vikt och den bärande konstruktionen.

Styrning i skena

Nedre styrskena för hängande grindar och vikgrindar

Den förzinkade skenan på 83 × 51 mm placeras längs grindens längd. I spåret löper en nedre styrtapp med lager.

Hjul och rullar

Alla alternativ för nedre styrning

Här hittar du nedre styrhjul, justerbara rullar och lösningar för olika rambredder på hängande grindar.

Ändstopp för hängande grind

Mekaniska ändstopp begränsar grindens ändlägen och förhindrar att den glider ut ur C-profilen. Ändstoppet kan monteras i C-profilen eller förankras i marken eller en stolpe.

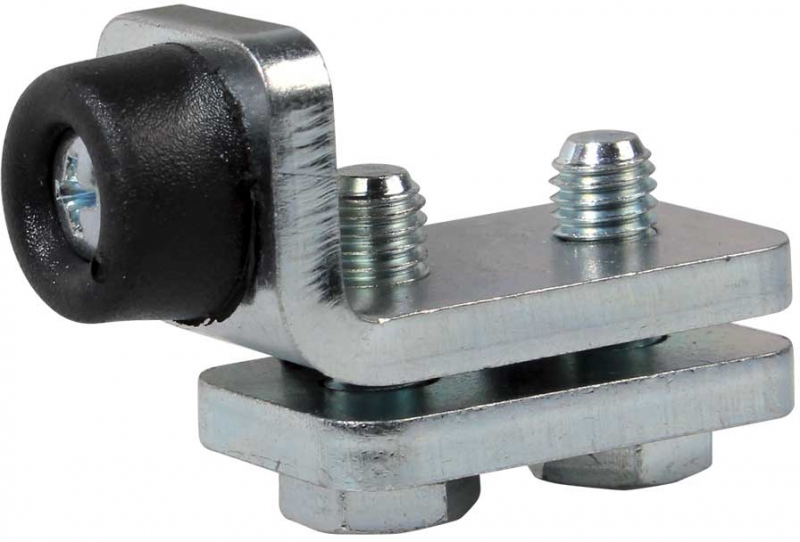

Invändigt ändstopp för C-profil till hängande grind

Ändstopp i den övre C-profilen

Invändigt ändstopp för C-profil till hängande grind

Monteras inuti den övre profilen och begränsar löpvagnens rörelse i ändläget.

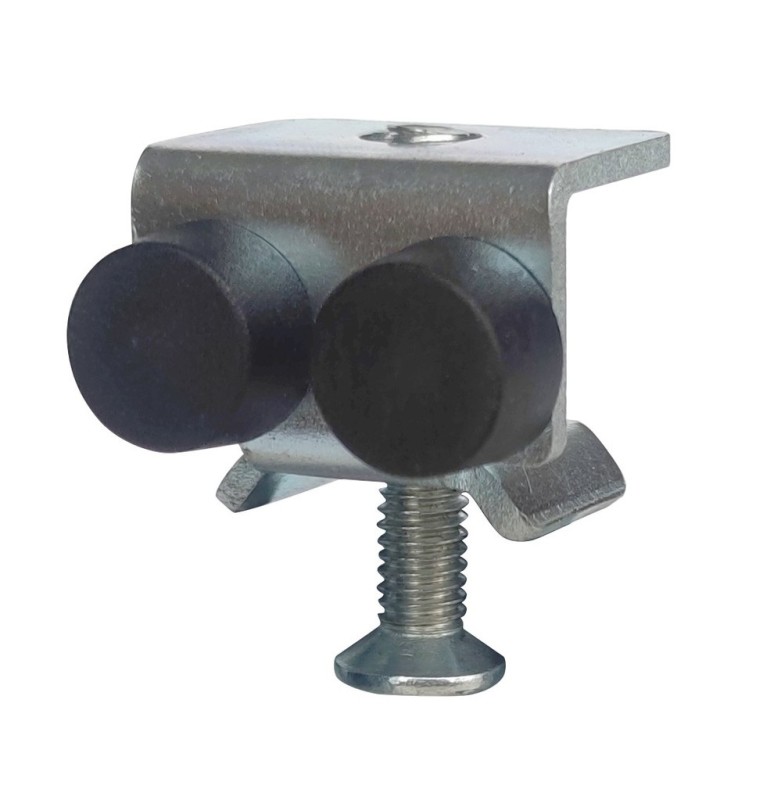

Invändigt ändstopp för C-profil 34 x 31 x 2 mm

Ändstopp för liten profil

Invändigt ändstopp för C-profil 34 × 31 × 2,0

Avsett för den lilla C-profilen till hängande grind, 34 × 31 × 2,0 mm.

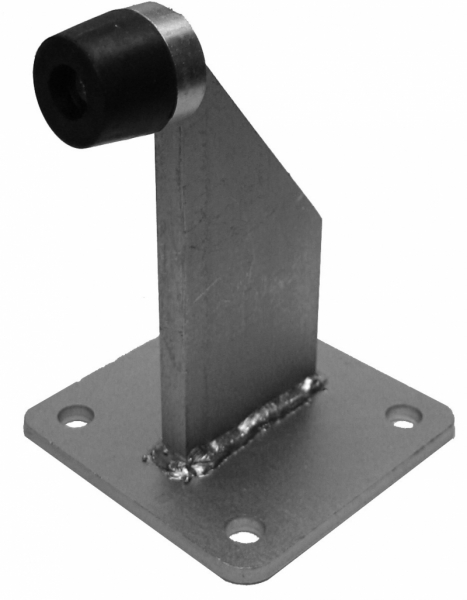

Förzinkat nedre ändstopp med fot för skjutgrind

Nedre ändstopp ZN

Nedre ändstopp med fot

Skruvas fast i ett fast underlag och begränsar grindbladets nedre del i ändläget.

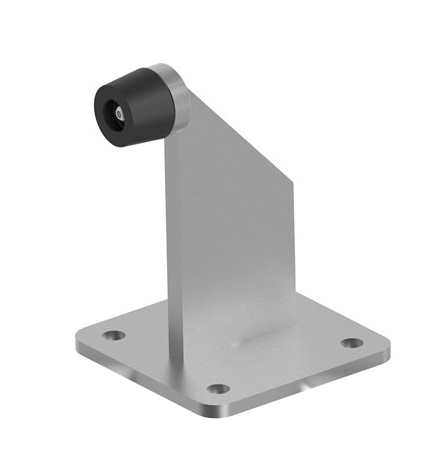

Nedre ändstopp i rostfritt stål med fot för skjutgrind

Nedre ändstopp INOX

Nedre ändstopp i rostfritt stål med fot

Nedre ändstopp i rostfritt stål för skruvmontering.

Se alla ändstopp för hängande grindar

Välj tillbehör – lås, handtag och draghandtag

Ett hakregellås används för att låsa en manuellt manövrerad skjutgrind. Välj storlek utifrån ramprofilen och önskat manövreringssätt. Komplettera sedan låset med ett passande handtag eller draghandtag.

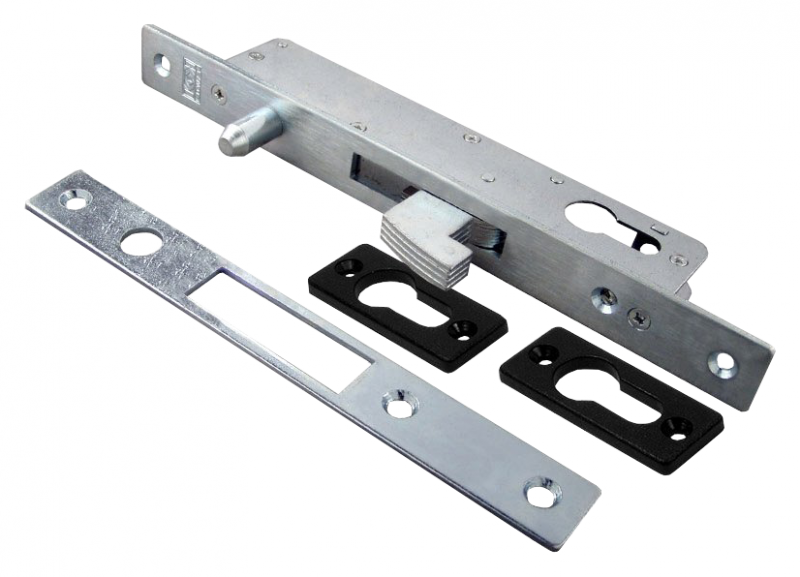

Hakregellås D, ZH-04 för skjutgrind

Hakregellås D

Hakregellås D, ZH-04

Lås med utskjutande hake för ramprofil från 40 × 25 mm.

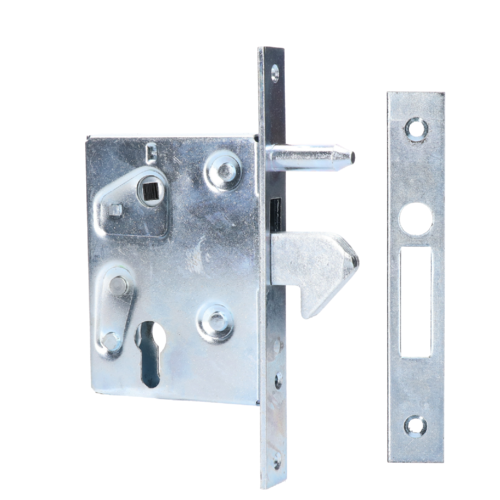

Hakregellås H, ZH-08 för skjutgrind

Hakregellås H

Hakregellås H, ZH-08

Större modell med möjlighet att manövrera grinden med handtag.

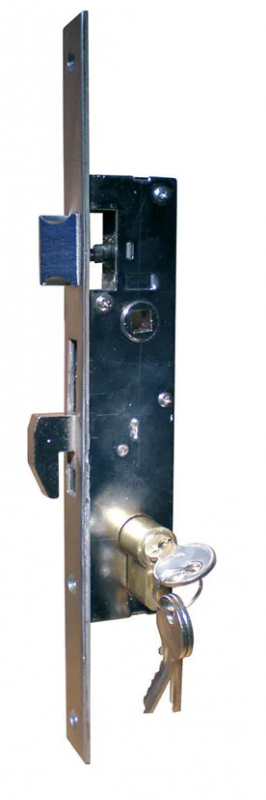

Hakregellås i rostfritt stål ZH-09 INOX

Lås i rostfritt stål

Hakregellås i rostfritt stål ZH-09 INOX

INOX-modell med cylinder för skjut- och slaggrindar.

Fyrkantigt draghandtag i rostfritt stål 268 x 64 mm

Draghandtag för grind

Fyrkantigt draghandtag i rostfritt stål 268 × 64 mm

Handtag för bekväm manuell hantering av den hängande grinden.

Alla hakregellås · Handtag, knoppar och rosetter · Draghandtag för grind

Vanliga frågor och svar

1. Behöver en hängande grind en körskena?

I en vanlig hängande lösning bärs vikten av den övre C-profilen och löpvagnarna; den nedre delen stabiliserar bara grindbladet. För en tyngre grind kan man dock konstruera en kombinerad lösning med nedre hjul och skena för skjutgrind med markspår , som fördelar belastningen mellan den övre och nedre delen.

2. På vilket avstånd monteras fästena för C-profilen?

Handboken anger cirka 80–100 cm som det vanligaste avståndet. Det faktiska avståndet måste anpassas efter grindbladets vikt, profilens längd, förankringssättet och den bärande konstruktionens kapacitet.

3. Hur väljer man rätt C-profil?

Utifrån grindens mått och totalvikt, inklusive fyllningen. Löpvagnen för hängande grind måste vara avsedd för samma C-profilstorlek, och dess kapacitet måste motsvara den faktiska belastningen.

4. Fördeles vikten jämnt vid användning av tre eller fyra löpvagnar?

Inte alltid. Enligt schemat i handboken kan den mittersta löpvagnen bära upp till 0,625 av den totala belastningen F när tre löpvagnar används. Om du använder fyra löpvagnar monteras de i praktiken ofta som två par nära varandra, ungefär som axlarna på en bil, i stället för jämnt längs hela grindbladet. Den exakta placeringen beror på grindens konstruktion och hur lasten fördelas.

5. Vilken typ av nedre styrning passar bäst?

Det beror på ramen och utrymmet vid grinden. Du kan använda hjul på båda sidor av ramen, ett hjul som löper i den nedre profilen, en nedre styrskena eller styrning med L-profil. Det viktiga är att styrningen stabiliserar grindbladet utan onödig friktion.

6. Vad används ändstopp till?

De begränsar det öppna och stängda läget och förhindrar att löpvagnarna glider ut ur C-profilen. Ändstoppet kan placeras i C-profilen eller förankras i marken eller en stolpe.

Exempel på konstruktion av hängande grind

Ritningarna har roterats till rätt orientering. Förhandsvisningen är anpassad till mittkolumnen; klicka för att öppna bilden i full upplösning med alla mått.

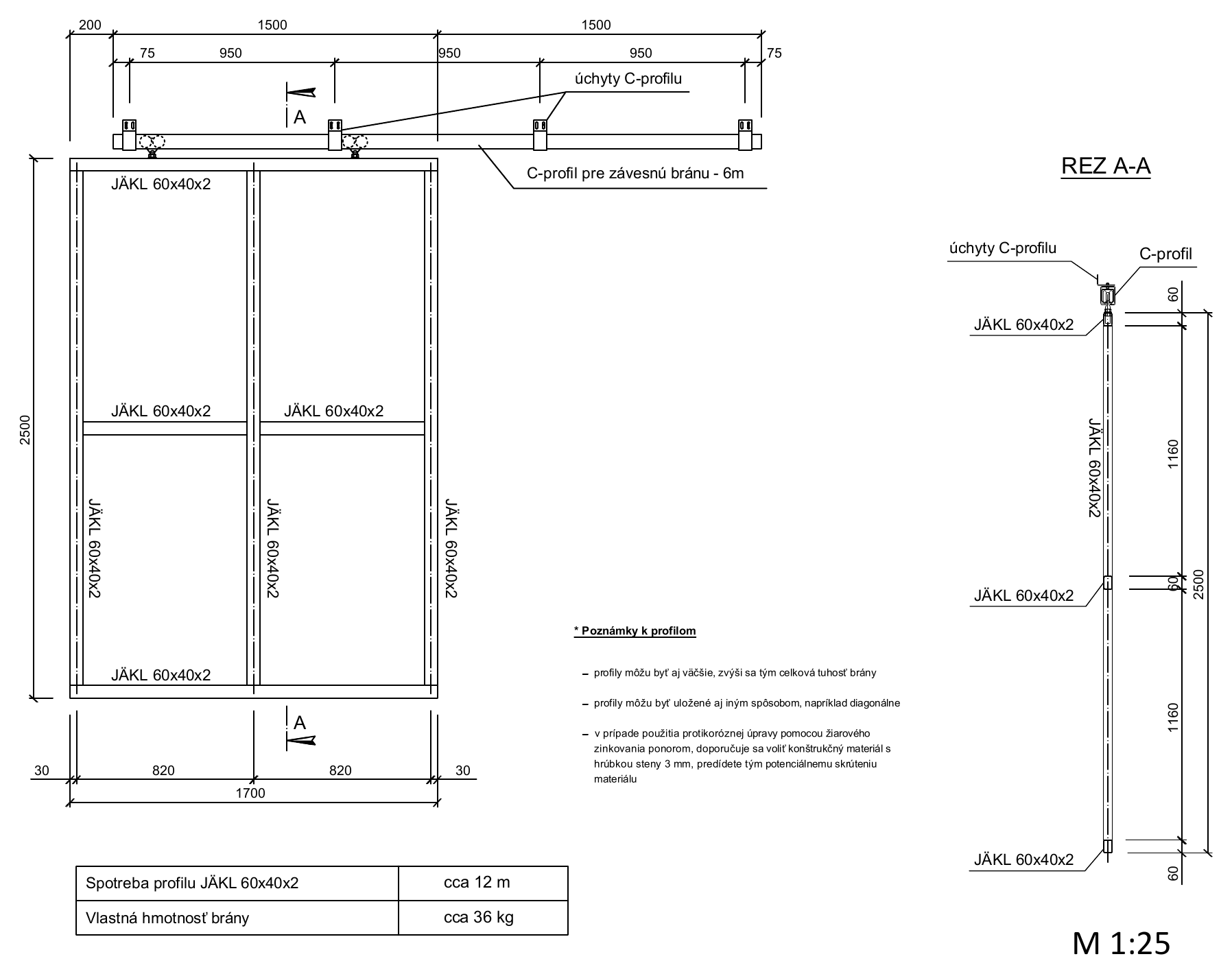

Hängande grind med fri öppning 1,5 × 2,5 m

  • Ram 1 700 × 2 500 mm
  • Profil JÄKL 60 × 40 × 2 mm
  • Profilåtgång ca 12 m
  • Egenvikt ca 36 kg

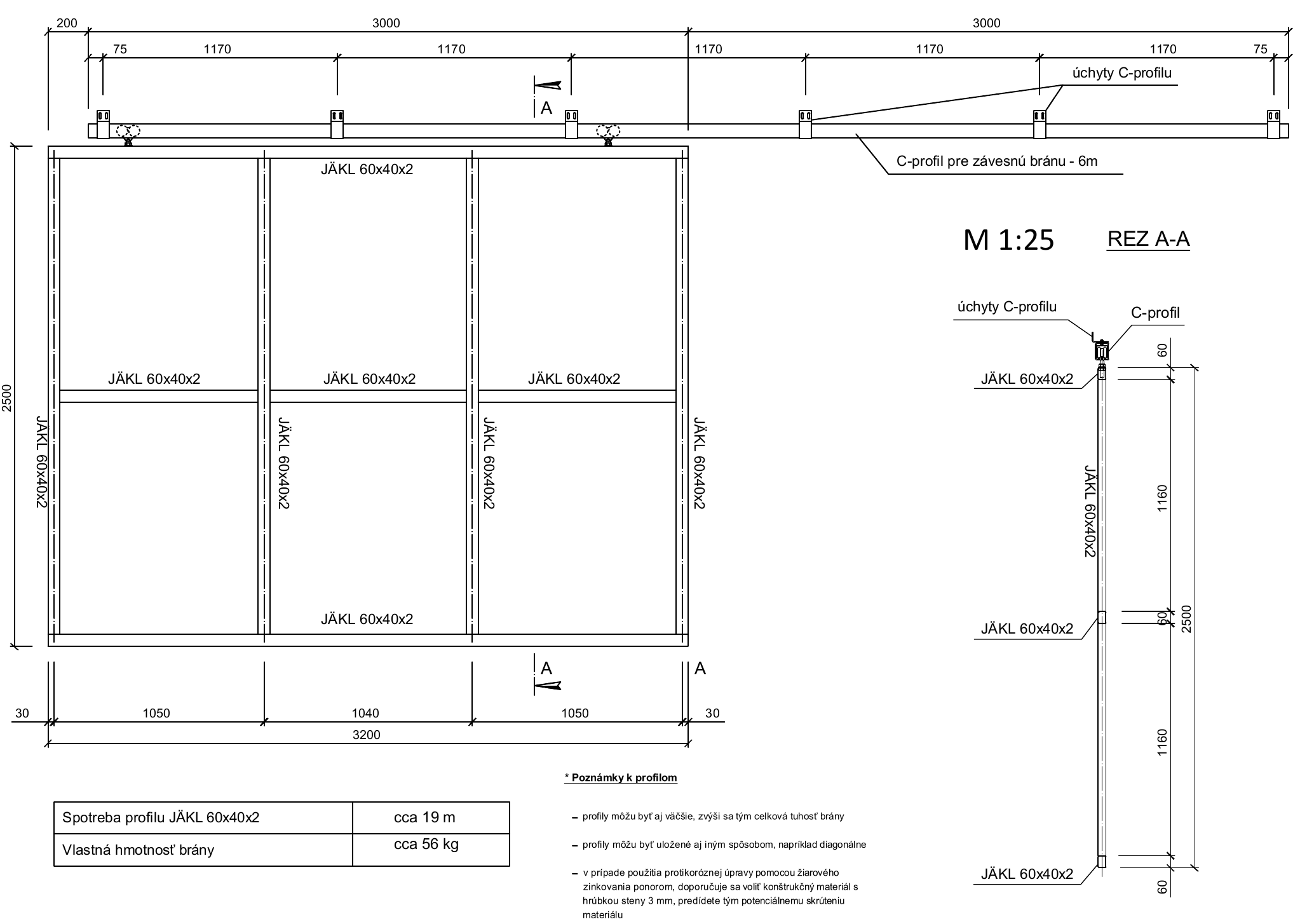

Hängande grind med fri öppning 3,0 × 2,5 m

  • Ram 3 200 × 2 500 mm
  • Profil JÄKL 60 × 40 × 2 mm
  • Profilåtgång ca 19 m
  • Egenvikt ca 56 kg

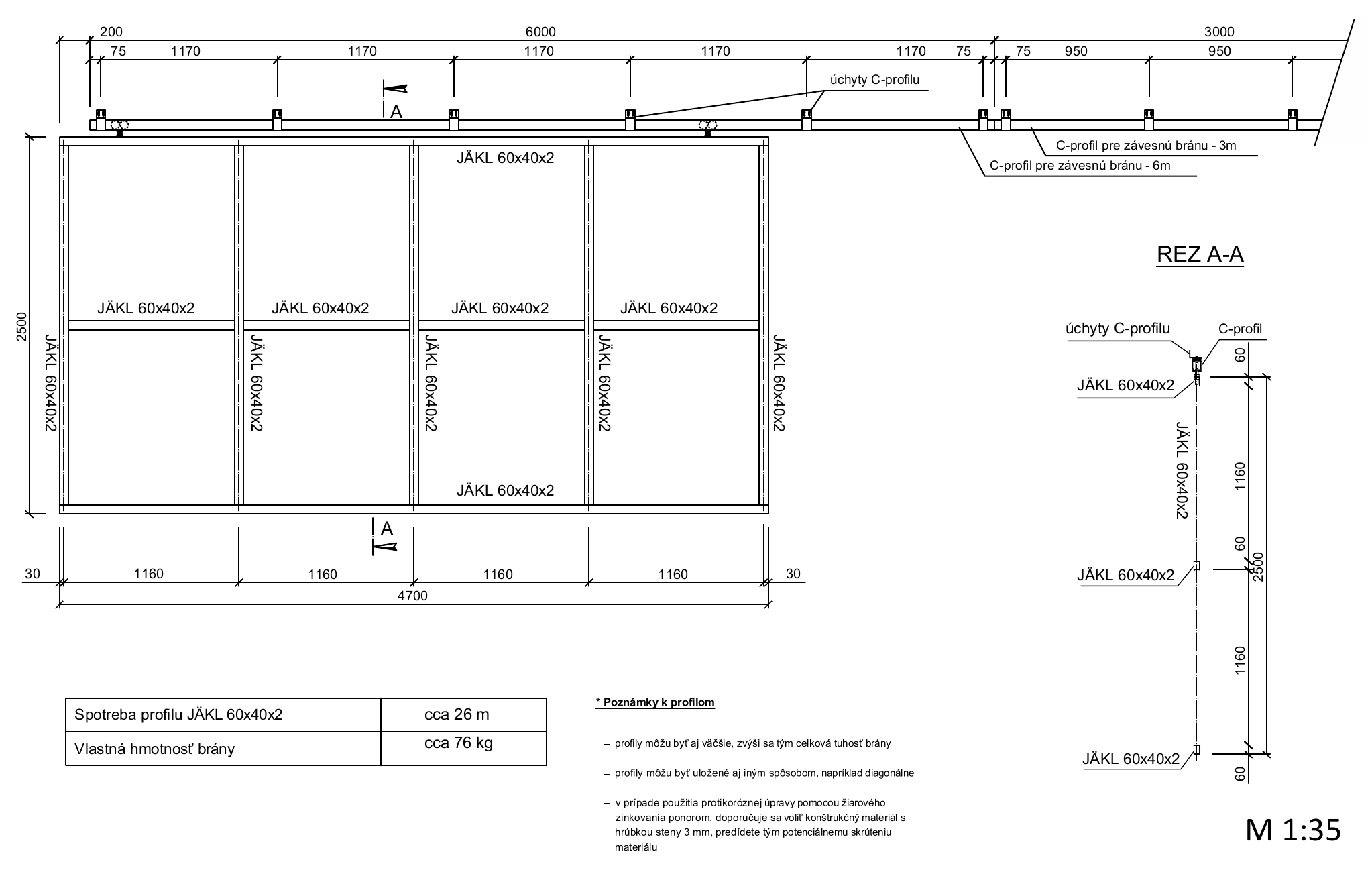

Hängande grind med en fri öppning på 4,5 × 2,5 m

  • Ram 4 700 × 2 500 mm
  • Profil JÄKL 60 × 40 × 2 mm
  • Profilåtgång ca 26 m
  • Egenvikt ca 76 kg

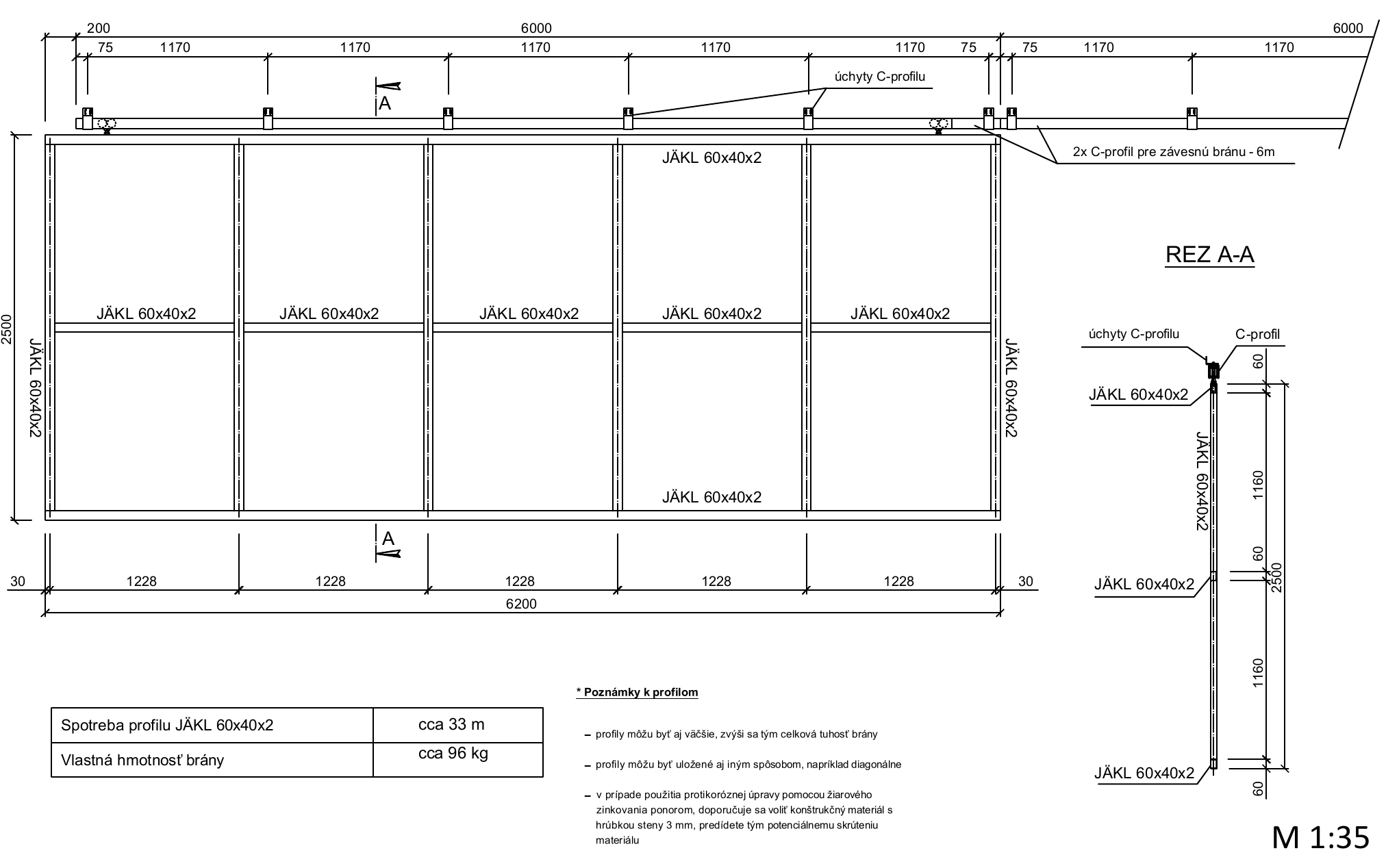

Hängande grind med en fri öppning på 6,0 × 2,5 m

  • Ram 6 200 × 2 500 mm
  • Profil JÄKL 60 × 40 × 2 mm
  • Profilåtgång ca 33 m
  • Egenvikt ca 96 kg

Anmärkning om profiler: Profilerna kan vara större eller placeras på ett annat sätt, till exempel diagonalt. Vid varmförzinkning genom doppning rekommenderar manualen konstruktionsmaterial med 3 mm godstjocklek för att minska risken för skevhet. Vid en annan lösning kan även en tunnare profilvägg användas, om det efter en teknisk bedömning är lämpligt med hänsyn till den aktuella grindens mått, vikt och styvhet.

Angivna mått är endast exempel. Den hängande grinden kan även utformas i andra mått och svetsas ihop av andra fyrkantsrör. Vid avvikande mått eller högre fyllningsvikt rekommenderar vi att profil, antal löpvagnar och förankringsmetod kontrolleras utifrån de specifika förutsättningarna.

Beställning och rådgivning

» Fråga om en teknisk lösning

Om du inte hittar den information du söker, kontakta oss. Vi hjälper dig att välja C-profil, fästen, löpvagnar, nedre styrning och tillbehör till den hängande grinden.

Uppgifter vi behöver för att kunna välja lämpliga produkter åt dig

  • den fria öppningens bredd och höjd,
  • måtten på hela grindbladet och uppskattad vikt inklusive fyllning,
  • ett foto eller en skiss av platsen där C-profilen ska förankras,
  • information om hur du vill lösa den nedre styrningen.

Teknisk anmärkning: De angivna exemplen är vägledande och ersätter inte en sakkunnig bedömning av den specifika bärande konstruktionen, förankringsmetoden och monteringsförhållandena.

Utarbetad av civilingenjör Ján Kubíček.

Senast uppdaterad: 16. 9. 2026.

Tillbaka till början av manualen
