Planerar du en slaggrind eller vill du komplettera med en grindöppnare? Välj din situation i tabellen. Vi visar vad du ska mäta, vilka delar som hör ihop och vad du behöver förbereda före tillverkning och gjutning. Öppna detaljerna direkt vid den aktuella frågan.
Hitta en lösning för din infart
| Din situation | Öppna direkt |
|---|---|
| Ny grind, ännu manuell | Exempel 4 × 1,5 m: ram, gångjärn och förberedelse för en framtida grindöppnare |
| Färdig grind, jag vill ha en grindöppnare | Manuellt test, mätning och val av sats |
| Kort eller sluttande gårdsplan | Utrymme för bilen · exempel på lutningsmätning |
| Bred murad grindstolpe | Konsoler för linjär grindöppnare eller ledad arm |
| Jag vill ha insynsskydd och tät fyllning | Vad du bör kontrollera när du täcker en befintlig grind |
| Jag väljer grindstopp eller markregel | Färdig stenläggning, låg bil och rätt slutbleck |
| Jag behöver en gångpassage eller nödåtkomst | En gånggrind · strömavbrott |
Vad du ska mäta · Exempel 4 × 1,5 m · Vad du ska beställa tillsammans · Underlag för rekommendation
Exemplet 4 m × 1,5 m är avsett att förklara arbetsgången. Anpassa mått, konstruktion och beslag efter din infart; detta är ingen universell tillverkningsritning. Montera grindöppnaren först efter ett godkänt manuellt test av den färdiga grinden.
Förberedelser i ordning: mätning → gemensamt val av grindblad, beslag och grindöppnare → ritning och byggförberedelser → tillverkning och manuellt test → montering av grindöppnare och driftsättning.
Vad du ska mäta innan du väljer delar
Ta fram måttbandet och mät den färdiga öppningen mellan stolparna både upptill och nedtill. Markera varje gångjärns centrumlinje, den slutliga höjden på stenläggningen och platsen där bilen ska stå på skissen. Om grindbladen är olika stora ska du bedöma dem var för sig.
| Mått | Vad du ska kontrollera på plats |
|---|---|
| Fri öppningsbredd | Det fria avståndet mellan de färdiga stolparna, både vid marken och i grindens höjd. |
| Markförhållanden | Den högsta punkten längs hela rörelsebanan för båda grindbladen, inte bara under den stängda grinden. |
| Öppning | Riktning, nödvändig öppningsvinkel och avstånd till bil, mur, staket eller gångväg. |
| Stolpar | Material, skick, bärande kärna och utrymme för gångjärn och grindöppnarkonsol. |
| Grindblad | Längd från gångjärnets centrumlinje, det färdiga grindbladets vikt och typen av fyllning. |
| Drift | Manuell eller motordriven manövrering, vind och antal öppningar. |
Detaljerad anvisning för mätning av utrymmet och infartens lutning hjälper dig att upptäcka kollisioner före tillverkningen.

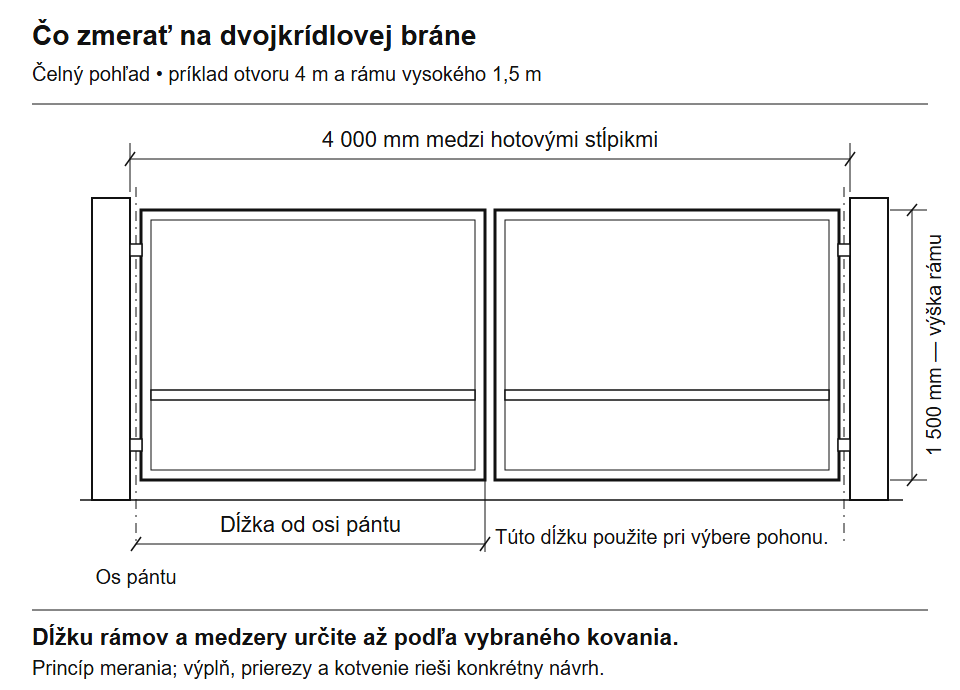

Illustrerat exempel: öppningsbredd 4 m, ram 1,5 m
4 000 mm är öppningen mellan de färdiga stolparna; 1 500 mm är ramens höjd. Bestäm längden på varje ram först när du har valt gångjärn, grindstopp och eventuell överlappning. Dela inte bara öppningen i två ramar på två meter – det behövs också utrymme för beslag och rörelsemån.
Fyllningen har utelämnats för tydlighetens skull. En vågrät tvärslå visar en möjlig indelning av ramen; den anger varken tvärsnitt eller konsolens placering. Klicka för att förstora.
Mät grindbladet från gångjärnets centrumlinje till dess bortre kant när du väljer grindöppnare. Använd ramens tillverkningsritning när du beställer profiler. Det är två olika mått.
Vilka delar du behöver tillsammans
Bestäm först hur grinden ska manövreras. Det påverkar både låsningen av grindbladen och vad beställningen ska innehålla.
| Din grind | Grundläggande val |
|---|---|
| Manuell dubbelgrind | Gångjärn med fästen, grindstopp och fasthållning av öppna grindblad, markregel för det passiva grindbladet med slutbleck och lås efter önskad låsning. |
| Med grindöppnare direkt eller senare | Utöver grindens mekanik behöver du konsoler och bärande fästpunkter, styrning, kablage och skyddsanordningar. Kontrollera föreskrivna grindstopp och eventuell elektriskt lås och nödåtkomst. |
Jämför hela systemet: Priset för enbart motorn omfattar ännu inte alla nödvändiga delar eller byggförberedelser. För en underjordisk grindöppnare ska du även kontrollera kapslingar, frikoppling och dränering; för en manuell grind ska du kontrollera markregelns slutbleck och fasthållningen av öppna grindblad.
Så kontrollerar du satsens innehåll och väljer tillhörande delar
Alla anvisningar på ett ställe
| Vad du behöver lösa | Arbetsgång och val av delar |
|---|---|
| Får grindbladen plats i infarten? | Lutningsmätning, öppning utåt och vikbara grindblad. Markera rörelsebanan och platsen för bilen. |
| Vad ska grinden byggas av? | Ram, profiler, stolpar och fundament, gångjärn, fyllning och ytskydd. Välj dem tillsammans med en bärande fästpunkt för konsolerna. |
| Vilken grindöppnare ska du välja? | Typ av grindöppnare, 24 V eller 230 V och begränsningar för olika modeller. Bedöm längd och vikt tillsammans. |
| Får konsolerna plats? | Monteringsgeometri: Wingo A/B/C och diagram, HOPP-arm eller underjordisk grindöppnare. |
| Vad ska förberedas och anslutas? | Kablage och exempel MC424LR30. Vidare manualer, montering och tester och underhåll och felsökning. |
| Hur ska grinden säkras och manövreras? | Grindstopp, regel med låsbleck, elektriskt lås och styrning och reservlösning. Välj utifrån om driften är manuell eller automatisk. |
Det här behöver vi från dig för att välja delar och drivsystem
För en första rekommendation behöver du ta fram:
- En skiss över passagen med längd och höjd för varje grindblad samt öppningsriktning och öppningsvinkel.
- Typ av fyllning och det färdiga grindbladets vikt; för en ny grind, en materiallista så att vi kan uppskatta vikten.
- Tre foton: hela infarten från gården, en närbild av gångjärnet och stolpen uppifrån samt platsen där grindbladet öppnas. Ange måtten på detaljen – ett foto räcker inte.
Om marken lutar, ange även markhöjderna längs grindbladens rörelsebana. Om en drivenhet redan är monterad, fotografera även dess märkskylt och styrcentralens märkning.
Letar du efter en specifik del? Se gångjärn, reglar, stopp eller drivsystem för slaggrindar. Vid byte, jämför även monteringsritningen och motstycket till den ursprungliga delen.
Vi väljer delar utifrån din infart
Skicka oss mått och foton. Vi hjälper dig att jämföra lämpliga gångjärn, stopp och drivsystem samt kontrollera utrymmet för montering.
