Stopp, låsbultar och tillbehör till slaggrindar

Ett stopp bestämmer ändläget, en markregel säkrar grindbladet och ett lämpligt lås låser det. Välj dem tillsammans med ramen, den färdiga infartens yta och manövreringssättet. På en automatikstyrd grind måste låsningen fungera tillsammans med drivenheten; en vanlig manuell markregel måste frigöras innan drivenheten startas.

Kontrollera hela anslutningen före beställning

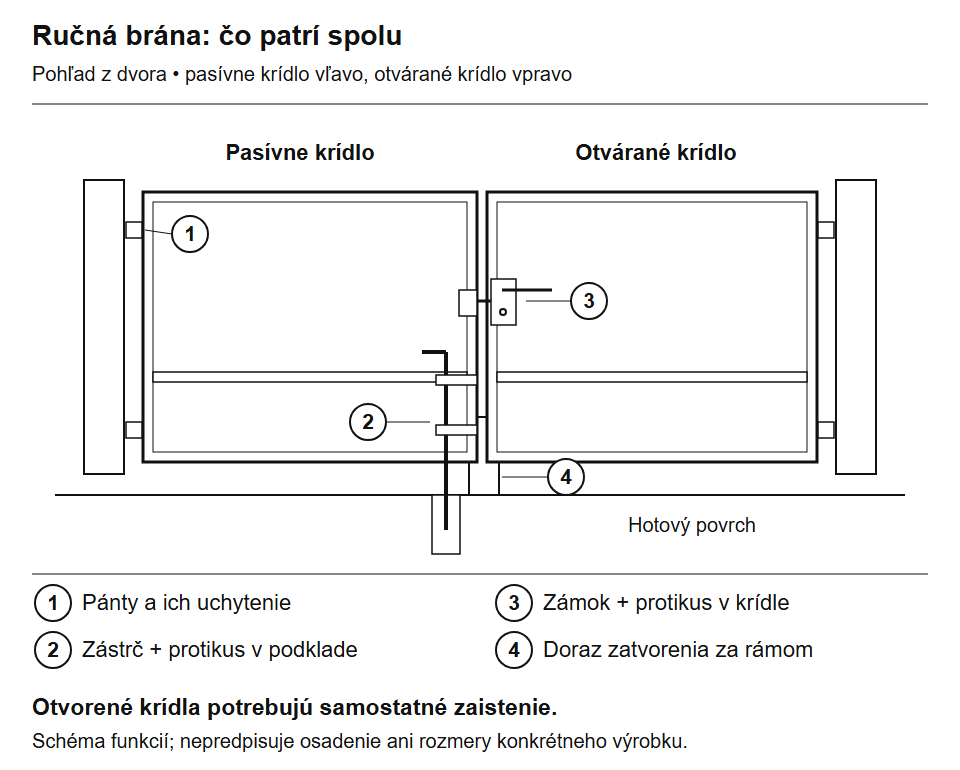

Principbild av en manuell grindlösning, sedd från gården. Gångjärn och fyllning dimensioneras separat; öppna grindblad behöver egen låsning. Klicka för att förstora.

Tillbaka till artikelns innehåll

Vad som stoppar grinden och vad som håller den på plats

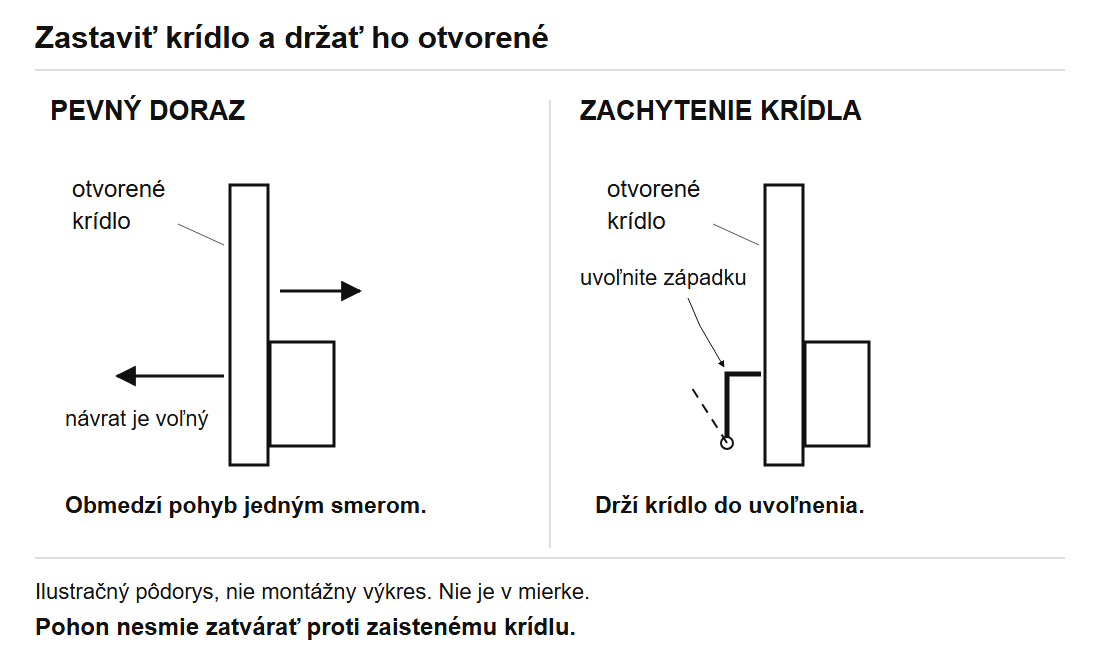

Välj stopp för automatikstyrda grindar enligt drivenhetens anvisningar. En inlärd gångtid ersätter inte generellt ett mekaniskt stopp. En fast fasthållare för ett öppet grindblad får inte vara låst när motorn börjar stänga grinden.

Montera stoppet utifrån den färdiga markbeläggningen

Kontrollera före borrning att ramen får kontakt med stoppet, avståndet till bilens undersida och båda grindbladens rörelsebana. Markbeläggning som läggs senare kan ändra avståndet under ramen och markregelns räckvidd. Välj infästning som passar det bärande underlaget; en tunn markplatta räcker inte alltid i sig.

Kontrollera även att en låg bil kan passera över stoppet. Det ska gå att rensa bort grus, löv och snö ur markregeln och dess hål. Håll vattenavrinningen fri; ett dräneringshål garanterar inte i sig skydd mot frysning.

Exempel: färdig markbeläggning och låg bil

Du väljer ett mittstopp och en nedre markregel. Viktiga faktorer är ramens underkant, bilens rörelsebana och det bärande underlaget under markbeläggningen.

1. Stäng och rikta in grindbladen. Mät avståndet från den färdiga markytan till ramen vid stoppet och kontrollera var markregelns regel kan nå.
2. Jämför stoppets höjd med kontakten mot ramen och bilens faktiska passagehöjd. Vid ett lutningsbrott räcker det inte att utgå från bilens katalogangivna markfrigång.
3. Om du väljer en infälld EGS-hylsa behöver ändläget bestämmas med ett separat stopp. För SABO bör du samtidigt bedöma stoppläget, hålet för regeln, förankringen och rengöringen.

Relaterade delar och anvisningar: stopp, EGS och SABO, val av markregel.

Tillbaka till artikelns innehåll

Så väljer du en markregel med passande motstycke

På en manuell dubbel slaggrind säkras det passiva grindbladet ofta med en nedre markregel. Välj markregel först när det stängda grindbladets position och den färdiga markytans höjd är fastställda.

1. Mät räckvidden: avståndet mellan markregelns fästpunkt och motstycket. Jämför både produktens totala längd och användbara slaglängd.
2. Jämför regeln och hålet: deras diameter och läge samt erforderligt insticksdjup enligt produktens ritning.
3. Kontrollera manövreringen: utrymme för handtaget, dess rörelse och låsning av den upplyfta regeln så att den inte skrapar mot marken när grinden öppnas.
4. Välj motstycke: infälld hylsa eller stopp med hål. Bestäm hur det ska förankras och dräneras samt hur det ska kunna rengöras.

Stopp och markreglar

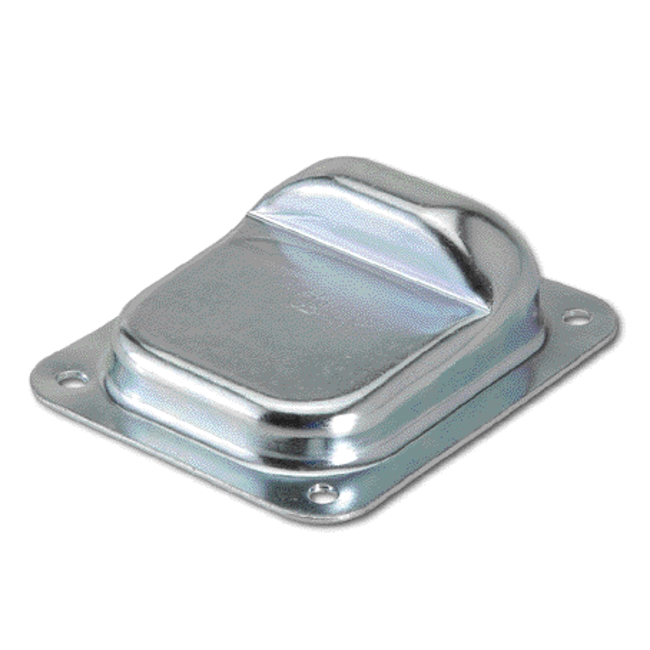

	Nedre stopp för skruvmontering För exakt bestämning av stängt läge. Monteringen anpassas efter underlaget och placeringen i infarten.

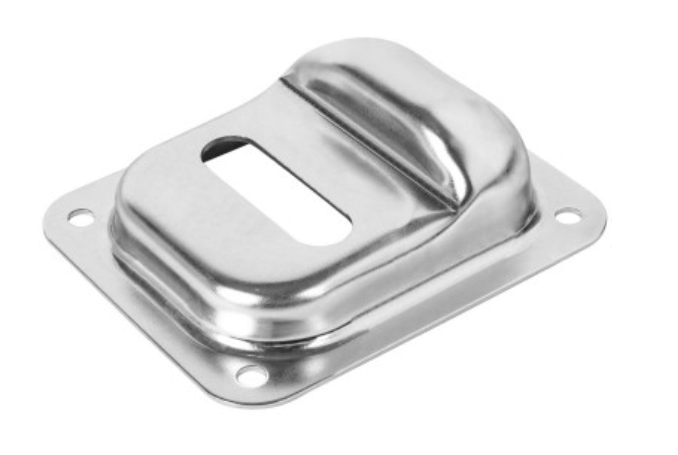

	Stopp med hål för regel I en manuell grindlösning kan det användas tillsammans med en markregel; hålet och regeln ska ha motsvarande mått.

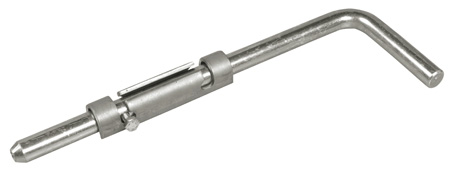

	Förzinkad grindregel Skruvmonterad markregel för att säkra grindbladet i marken; välj längd och motstycke.

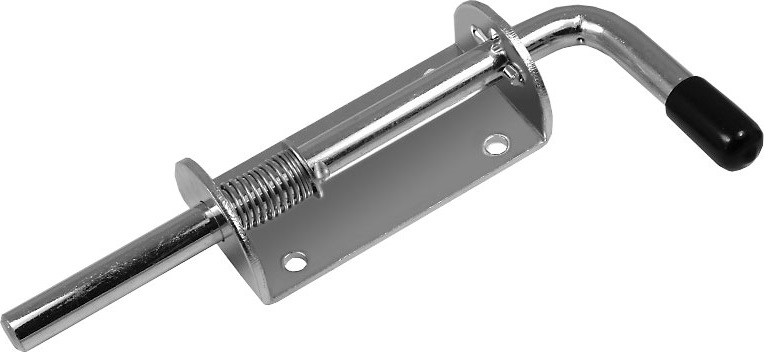

	Grindregel med fjäder Fjäderutförande för manuell manövrering. Jämför låsningen och monteringen med den specifika produkten.

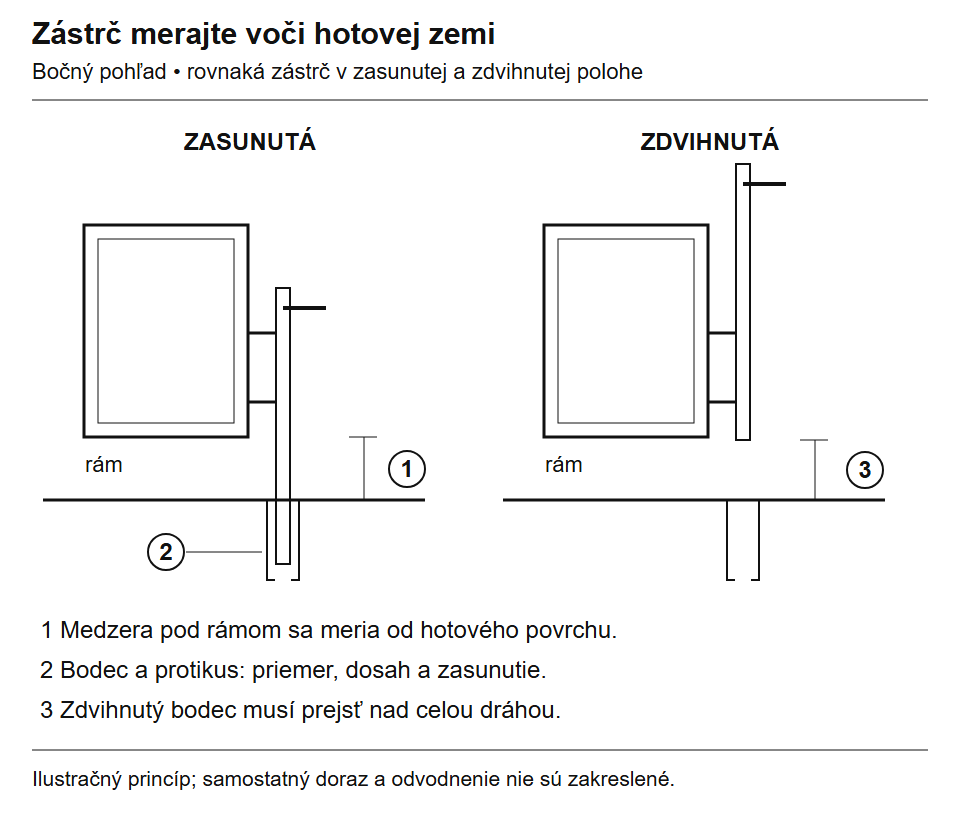

Mät både det inskjutna och det upplyfta läget. När grinden öppnas får låspinnen inte fastna i en högre del av infarten. Klicka för att förstora.

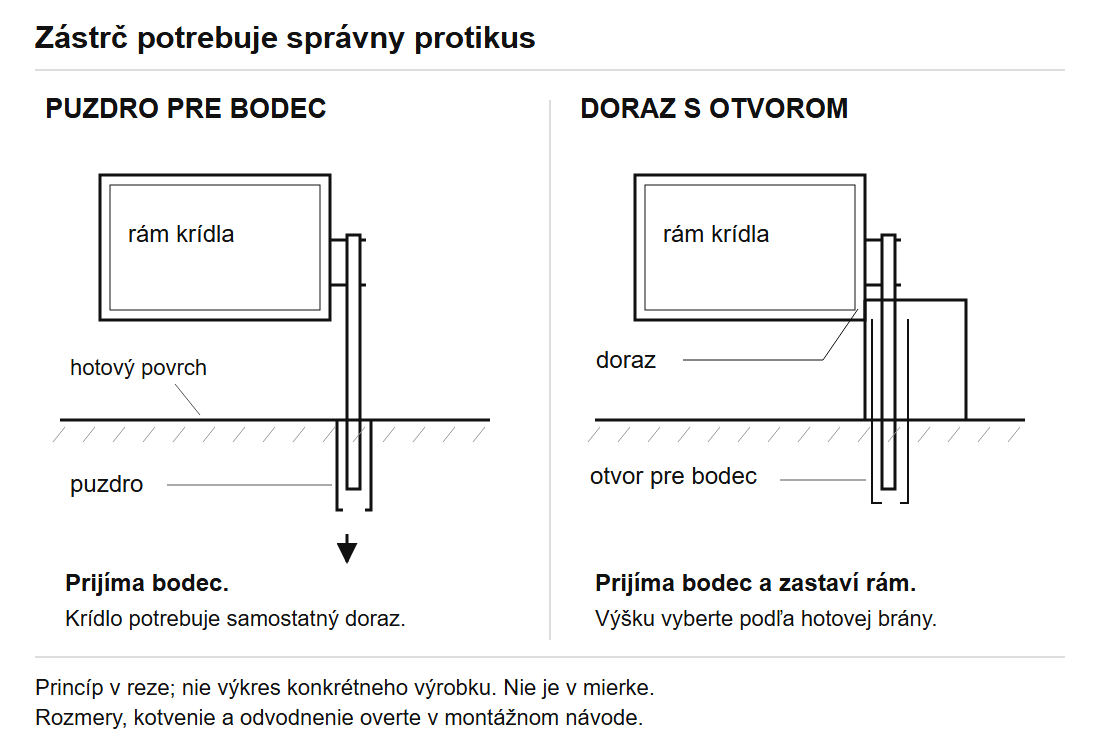

Hylsa EGS eller stopp SABO?

EGS är en försänkt hylsa för låspinnen med vattenavrinning. Den har ingen stoppplatta och bestämmer därför inte grindbladets ändläge på egen hand. SABO kombinerar ett nedre stopp med ett hål för grinden. Välj utifrån avståndet mellan färdig mark och grindbladets underkant, låspinnens mått och monteringsanvisningen.

Hylsa och stopp ur sortimentet

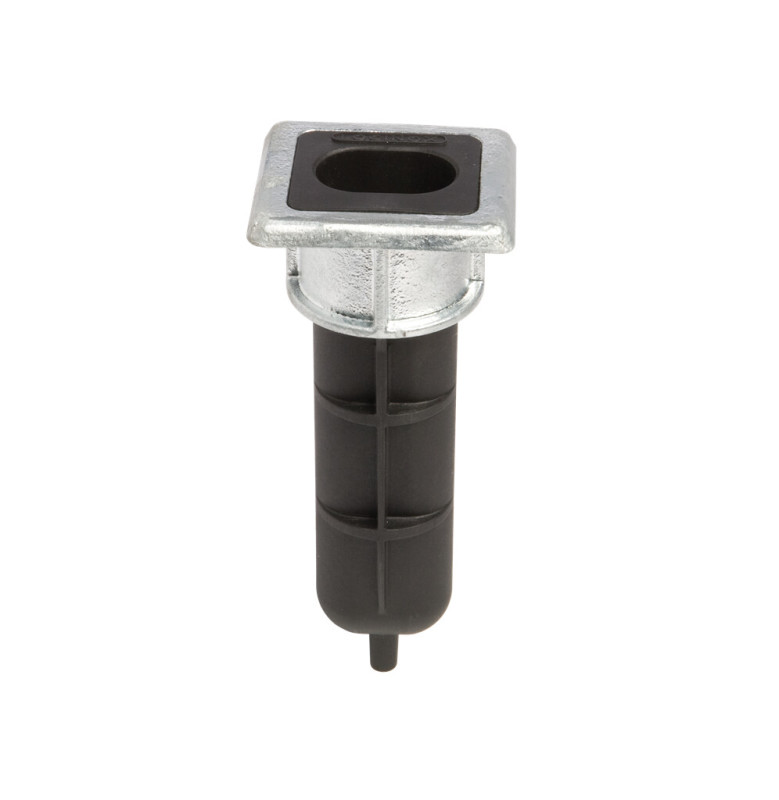

	Locinox EGS – hylsa för grindregel Försänkt hylsa för låspinnen med vattenavrinning. Den har ingen stoppplatta; ordna grindbladets ändläge separat.

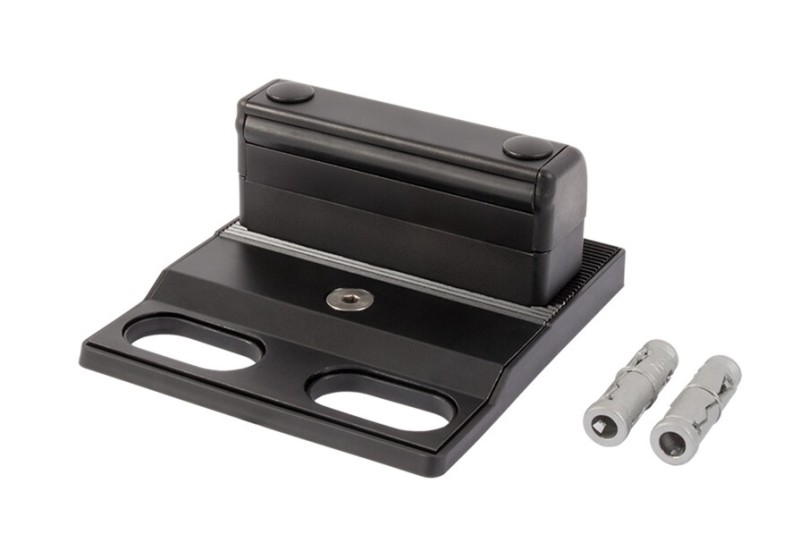

	Locinox SABO – stopp med hål Nedre stopp med hål för grindregel. Välj utifrån avståndet ovanför den färdiga beläggningen och låspinnens mått.

Två exempel på låsning av en manuell grind

Kontrollera för båda lösningarna att låspinnen är utanför hela rörelsebanan när den är upplyft och att varje öppningsbart grindblad har en lämplig låsning. Om en drivenhet ska monteras senare måste den manuella låsningen anpassas för automatisk drift.

Tillbaka till artikelns innehåll

Låsbar grindregel eller montering i ramen

Ett stopp eller en vanlig, icke låsbar grindregel låser inte grinden. Välj ett lås eller en låsbar grindregel, till exempel KEYDROP. Vid dold montering av SUBY ska du först kontrollera profilens invändiga utrymme och godstjocklek. Förbered monteringshålet enligt produktens ritning.

Låsning och montering i profil

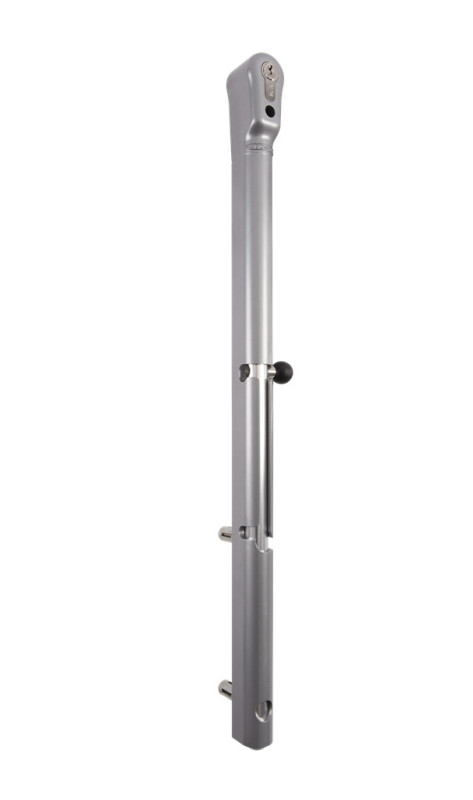

	Locinox KEYDROP – låsbar grindregel Grindregel som låses med nyckel. Kontrollera utrymmet på profilen, nödvändig lyfthöjd och motdelens placering.

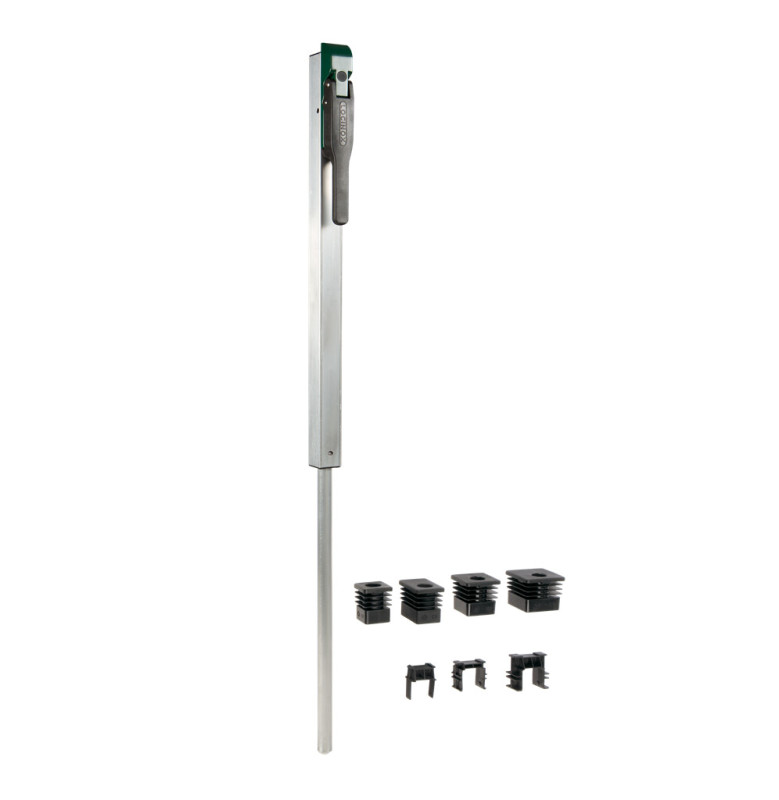

	Locinox SUBY – grindregel för profilmontering Grindregel monterad i grindbladets profil. Jämför profilen, godstjockleken och monteringsritningen innan du skär hålet.

Locinox VSF har en annan konstruktion: handtaget kan blockeras av det andra grindbladet när grinden är stängd. Förväxla inte denna låsningsprincip med att montera SUBY inne i profilen. Fler mått och utföranden finns bland grindreglar för slaggrindar.

Tillbaka till artikelns innehåll

Ellåset måste fungera tillsammans med drivenheten

Kontrollera kraven på låset innan du förbereder kabeldragningen. För M-Fab rekommenderar tillverkaren ett elslutbleck vid grindblad som är bredare än 2,5 m; det är ingen gemensam gräns för alla motorer. För en annan drivenhet gäller dess egen bruksanvisning.

NICE PLA10 är ett vertikalt och PLA11 ett horisontellt elslutbleck; båda använder 12 V AC. Kontrollera utgång och styrsätt i anvisningen för den styrenhet som faktiskt monterats. Motorns spänning avgör inte låsets matningsspänning.

En elektriskt styrd nedre grindregel är ett annat alternativ. Den måste låsas upp helt innan grindbladet rör sig och skjutas in först när det står i rätt läge. Kontrollera nödvändig matning, styrsignal, motdel och metod för nödöppning.

Vid strömavbrott kan den elektriska låsningen, beroende på utförande, förbli låst eller frigöras. Kontrollera egenskaperna för den exakta modellen och åtkomsten till nyckeln. En upplåst grindregel frigör inte i sig en blockerad motor; läs även om manuell frikoppling och reservkraft för drivenheten.

Tillbaka till artikelns innehåll

Överlappningen avgör grindbladens ordningsföljd

Om det ena grindbladet har en täcklist som överlappar det andra måste det frigöras först när grinden öppnas och stängas sist. Prova först rörelsen manuellt. Ställ sedan in rätt ordningsföljd och fördröjning i den aktuella styrenheten. Gissa inte motornumren utifrån vänster och höger sida.

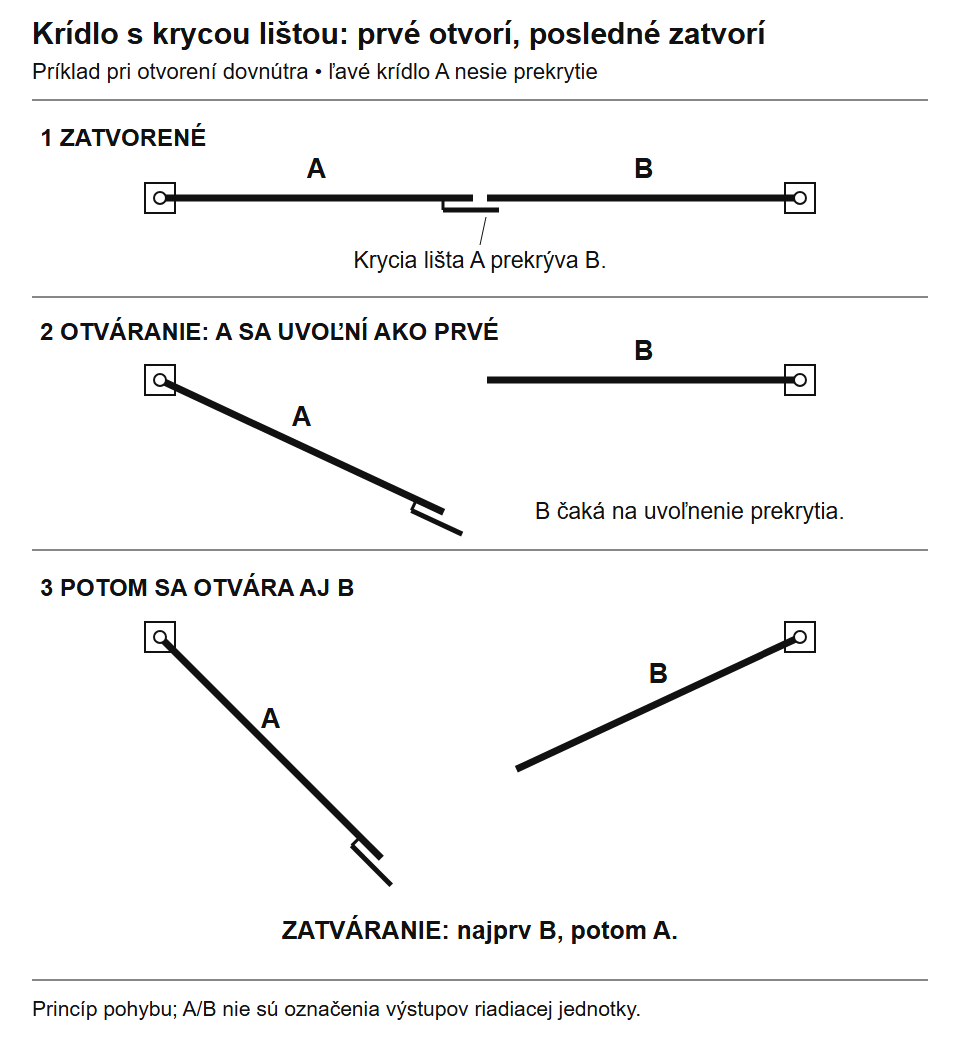

I det här exemplet sitter listen på det vänstra grindbladet A; vid omvänd överlappning byter grindbladen roller. Styrenhetens anvisning anger motornummer och inställning av fördröjning. Klicka för att förstora.

På en manuell grind ska du först stänga och låsa det passiva grindbladet och sedan stänga det aktiva. Stoppet och motdelen ska passa i det här läget. Låset eller grindregeln får inte användas för att med våld rikta upp en nedsjunken eller skev ram. Vid grindblad med olika bredd bedömer du varje motor och rörelsebana separat.

Tillbaka till artikelns innehåll

Hur ska grinden manövreras varje dag?

Kontrollera vad som ingår i drivpaketet innan du beställer. Mottagare, fjärrkontroller, fotoceller eller varningslampa kan redan ingå. Välj tillbehör utifrån den exakta styrenhetsmodellen och vilka som ska använda grinden.

Placera knappen eller knappsatsen så att användaren står utanför grindbladets och drivarmens rörelseområde när kommandot ges. En elektrisk nyckelbrytare skickar en signal till styrenheten; vid strömavbrott ersätter den inte den mekaniska frikopplingsnyckeln.

Välj skyddsanordningar utifrån platsen

Fotoceller övervakar sin egen strålgång. De ersätter inte en bedömning av områdena vid gångjärnen, mellan grindbladen och vid staketet. Välj gränssnitt för fotoceller och säkerhetslister samt deras övervakning utifrån styrenheten och grindens riskområden. Välj strömförsörjning till varningsljuset utifrån styrenhetens utgång.

Tillbaka till artikelns innehåll

Vanliga frågor vid val av delar

Behöver jag också ett anslag för en grind med motor?

Följ anvisningarna för den aktuella motorn: den kan använda ett externt eller inbyggt mekaniskt anslag för den aktuella riktningen. Att lära in rörelsebanan innebär inte att du kan utelämna det föreskrivna anslaget. Kontrollera både öppet och stängt läge.

Är en fjäderregel automatisk?

En fjäder innebär inte i sig elektrisk upplåsning. Vid en vanlig manuell regel måste användaren frigöra grindbladet innan motorn startas. För automatisk låsning väljer du en anordning som samverkar med styrenheten.

Hjälper ett hjul om grindbladet sjunker?

Ta först reda på orsaken: gångjärn, ram, förankring eller stolpe. Stödhjul kan användas som stöd för en grind som konstruerats för det, men är ingen allmän reparation av mekanismen.

Tillbaka till artikelns innehåll

Det här ska du kontrollera före beställning

• Profilens mått och en stadig fästpunkt för delen.
• Det färdiga spelrummet under grindbladet, tappens diameter och slaglängd samt motstycket.
• Öppningsriktning, överlappning och åtkomst till handtaget eller nyckeln.
• För elektriska komponenter: exakt beteckning på styrenheten, strömförsörjning, gränssnitt och funktion vid strömavbrott.
• Satsens innehåll, förankring, kablar och delar som beställs separat.

Skicka oss ett foto av mötet mellan grindbladen, anslagets placering och måtten på profilen och markfrigången. För en automatisk grind, komplettera med ett foto av motorns märkskylt och styrenhetens beteckning. Vi hjälper dig att välja delar som passar ihop.
