NICE PLA11 – horisontellt elektriskt lås för slaggrind, NICE-PLA11
| Produkttillgänglighet: | I lager | Vi skickar normalt varor inom 24 timmar. |
|---|
i lager
1 590,94 kr inkl. moms
| Vikt |
|---|
| 0,80 kg |
Produktbeskrivning NICE PLA11 – horisontellt elektriskt lås för slaggrind, NICE-PLA11
NICE PLA11 elslutbleck är avsedd för automatiskt och manuellt öppnade grindar för både inom- och utomhusbruk slaggrindar och gånggrindar. Normalt fungerar den i automatiskt läge. När den löstagbara komponenten tas bort fungerar den halvautomatiskt. Elslutblecket är avsett för horisontell montering, men kan i princip även monteras vertikalt. För vertikal montering rekommenderas ett alternativt PLA10 elslutbleck.
Manualer och dokument för nedladdning
Teknisk information
| Montering: | horisontell (även vertikal) |
|---|---|
| Axelavstånd: | 70 mm från låsets kant till cylinderns axel |
| Funktioner: |
|
| Spole: | Dubbel utbytbar spole för jämn belastning och lång livslängd. |
| Spänning: | 12 V AC |
| Utförande: |
Hölje och mekaniskt anslag galvaniserat stål. Mässingstunga. |
| Cylinder: | Dubbel eller halvcylinder (halvcylinder ingår i förpackningen). |

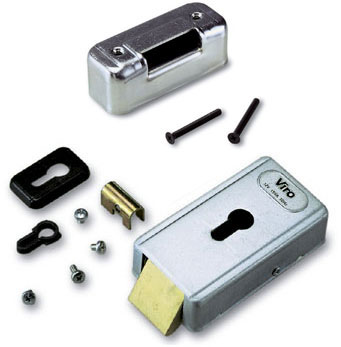

Förpackningens innehåll
Förpackningen med NICE PLA11 elslutbleck innehåller:
 |
|
Elslutbleckets funktioner
 |
NICE PLA11 elslutbleck fungerar i automatiskt läge och halvautomatiskt när den löstagbara komponenten tas bort. I automatiskt läge låses låset upp med en elektrisk impuls och låses först igen när grinden därefter har öppnats och stängts. I halvautomatiskt läge, när den löstagbara komponenten har tagits bort, låses låset upp endast genom att kombinera en elektrisk impuls med att grindbladet därefter trycks in manuellt. Aktivera funktionen genom att trycka tillbaka tryckplattan G och dra ut plastkomponenten F. |
Mått på kompatibla cylindrar
Elslutblecket levereras med en halvcylinder. Om du behöver en annan cylinderstorlek kan du använda tabellen nedan för att välja rätt mått utifrån tjockleken på grindmaterialet där elslutblecket ska monteras. Du kan även använda en enkelcylinder med måtten som anges på ritningen.
Montering av cylindern
När du har valt rätt cylinder monterar du elslutblecket enligt följande schema. Se till att avståndet mellan låshuset och den övre delen av det mekaniska anslaget är 4 mm, vilket är det optimala måttet.
Elektrisk anslutning av elslutblecket
Dra kabeln genom gummigenomföringen på låsets baksida och anslut den enligt bilden:
Bildgalleri – elslutbleck

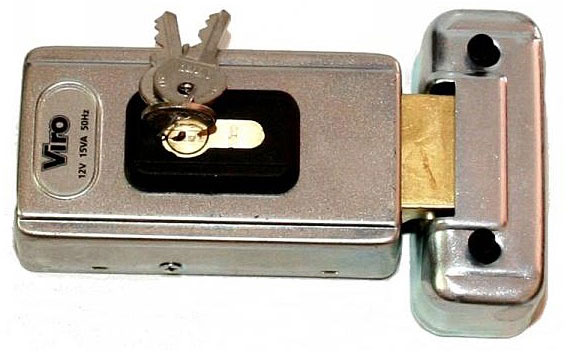

| NICE PLA11 elslutbleck med anslag | NICE PLA11 elslutbleck |
|---|---|
 |
 |
| Insidan av NICE PLA11 elslutbleck | Förpackning för NICE PLA11 elslutbleck |
 |
 |

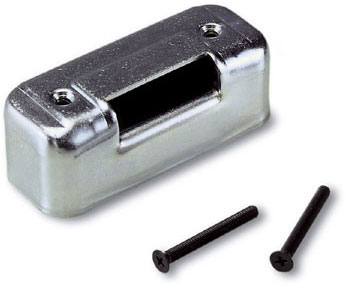

Bildgalleri – elslutbleckets anslag
 |
 |
NICE PLA11 elslutbleck är avsedd för automatiskt och manuellt öppnade grindar för både inom- och utomhusbruk slaggrindar och gånggrindar. Normalt fungerar den i automatiskt läge. När den löstagbara komponenten tas bort fungerar den halvautomatiskt. Elslutblecket är avsett för horisontell montering, men kan i princip även monteras vertikalt. För vertikal montering rekommenderas ett alternativt PLA10 elslutbleck.
Teknisk information
| Montering: | horisontell (även vertikal) |
|---|---|
| Axelavstånd: | 70 mm från låsets kant till cylinderns axel |
| Funktioner: |
|
| Spole: | Dubbel utbytbar spole för jämn belastning och lång livslängd. |
| Spänning: | 12 V AC |
| Utförande: |
Hölje och mekaniskt anslag galvaniserat stål. Mässingstunga. |
| Cylinder: | Dubbel eller halv (halv ingår i förpackning). |
Förpackningens innehåll
Förpackningen med elslutblecket NICE PLA11 innehåller:
|
|
Elslutbleckets funktioner
|
Elslutblecket NICE PLA11 fungerar i automatiskt läge, men när den löstagbara komponenten tas bort fungerar det halvautomatiskt. I automatiskt läge låses låset upp med en elektrisk impuls och låses först efter att grinden därefter har öppnats och stängts. I halvautomatiskt läge, när den löstagbara komponenten har tagits bort, låses låset upp endast genom en kombination av en elektrisk impuls och att grindbladet därefter trycks in manuellt. För att aktivera funktionen trycker du undan tryckaren G och drar ut plastkomponenten F. |
Mått på kompatibla cylindrar
Elslutblecket levereras med en halv cylinder. Om du behöver en annan cylinderstorlek kan du använda följande tabell för att se vilket mått som passar, beroende på tjockleken på grindmaterialet som elslutblecket ska monteras på. Du kan också använda en ensidig cylinder med måtten som anges på ritningen.
Montering av cylindern
När du har valt rätt cylinder monterar du elslutblecket enligt följande schema. Se till att avståndet mellan låshusets ovansida och det mekaniska anslaget är 4 mm, vilket är det optimala måttet.
Elektrisk anslutning av elslutblecket
För kabeln genom gummigenomföringen på låsets baksida och anslut den enligt bilden:
Bildgalleri för elslutblecket
| Elslutblecket NICE PLA11 och dess anslag | Elslutblecket NICE PLA11 |
|---|---|
|
|
| Insidan av elslutblecket NICE PLA11 | Förpackning till elslutblecket NICE PLA11 |
|
|

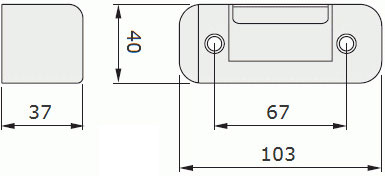

Bildgalleri för elslutbleckets anslag
|
|
