NICE PLA10 – vertikalt elektriskt lås för slaggrind, NICE-PLA10
| Produkttillgänglighet: | I lager | Vi skickar normalt varor inom 24 timmar. |
|---|
i lager
1 590,94 kr inkl. moms
| Vikt |
|---|
| 0,80 kg |
Produktbeskrivning NICE PLA10 – vertikalt elektriskt lås för slaggrind, NICE-PLA10
Elslutbleck NICE PLA10 är avsett för automatiskt eller manuellt öppnade portar för både inom- och utomhusbruk slaggrindar och gånggrindar. Normalt fungerar det i automatiskt läge. När den löstagbara komponenten tas bort fungerar det halvautomatiskt. Elslutblecket är avsett för vertikal montering, men kan i princip även monteras horisontellt. För horisontell montering rekommenderas i stället elslutbleck PLA11.
Manualer och dokument att ladda ner
Teknisk information
| Montering: | vertikal (även horisontell) |
|---|---|
| Axelavstånd: | 70mm från låsets kant till cylinderaxeln |
| Funktioner: |
|
| Spole: | Dubbel utbytbar spole för jämn belastning och lång livslängd. |
| Spänning: | 12V AC |
| Utförande: |
Hölje och mekaniskt anslag galvaniserat stål. Mässingsfall. |
| Cylinder: | Dubbel eller halv (halvcylindern ingår i förpackningen). |

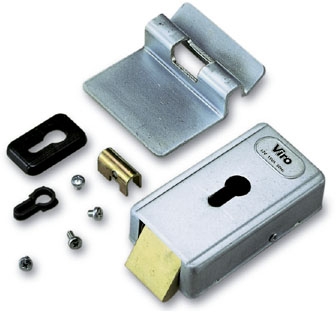

Förpackningens innehåll
Förpackningen med elslutbleck NICE PLA10 innehåller:
 |
|
Bildgalleri med exempel på användning av elslutblecket

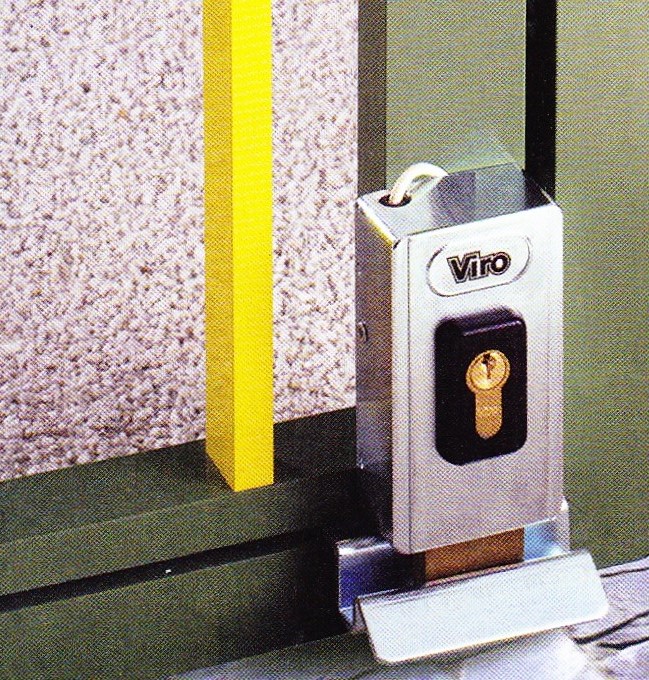

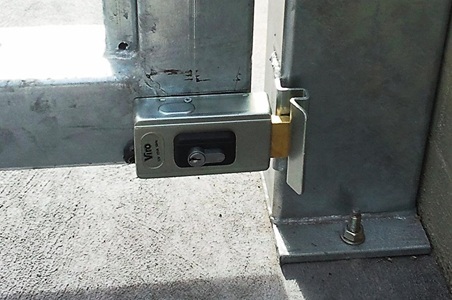

| Vertikal montering | Horisontell montering |
|---|---|
 |
 |
Elslutbleckets funktioner
 |

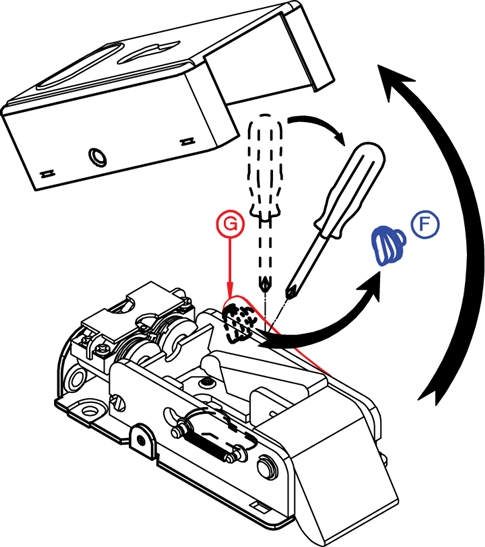

Elslutbleck NICE PLA10 fungerar i automatiskt läge. När den löstagbara komponenten tas bort fungerar det halvautomatiskt. I automatiskt läge låses elslutblecket upp med en elektrisk impuls och låses först när grinden därefter har öppnats och stängts. I halvautomatiskt läge, när den löstagbara komponenten har tagits bort, låses elslutblecket upp endast genom en kombination av en elektrisk impuls och att man därefter trycker manuellt på grindbladet. Aktivera funktionen genom att trycka undan tryckplattan G och dra ut plastkomponenten F. |

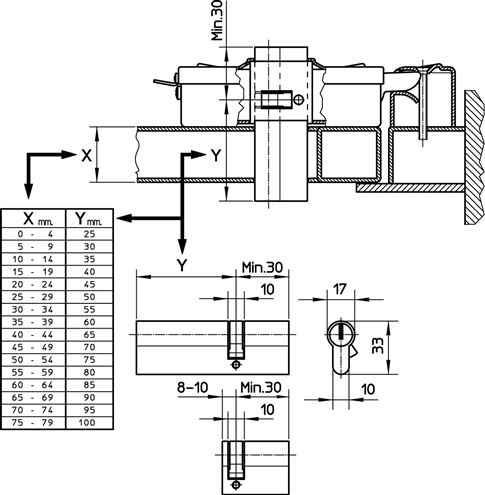

Mått på kompatibla cylindrar
Elslutblecket levereras som standard med en halvcylinder. Se följande tabell för att beräkna vilken cylinderstorlek som passar utifrån tjockleken på grindmaterialet där elslutblecket ska monteras. Du kan också använda en enkelsidig cylinder med måtten som anges på ritningen.

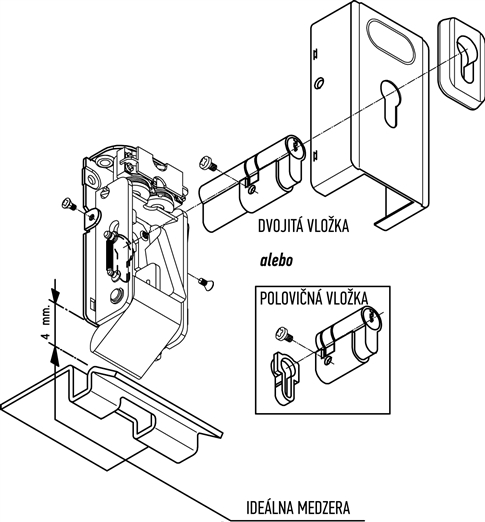

Montering av cylinder
När du har valt rätt cylinder monterar du elslutblecket enligt följande schema. Se till att avståndet mellan låshuset och den övre delen av det mekaniska anslaget är exakt 4mm.

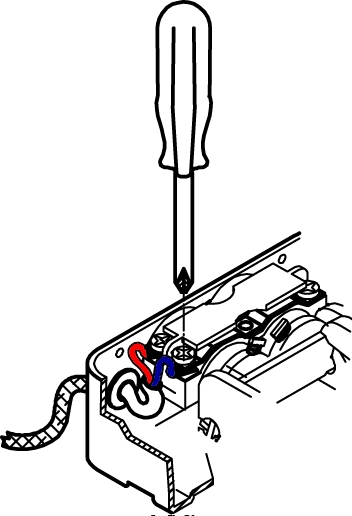

Elektrisk anslutning av elslutblecket
Dra kabeln genom gummigenomföringen på låsets baksida och anslut den enligt bilden:
Bildgalleri med elslutblecket

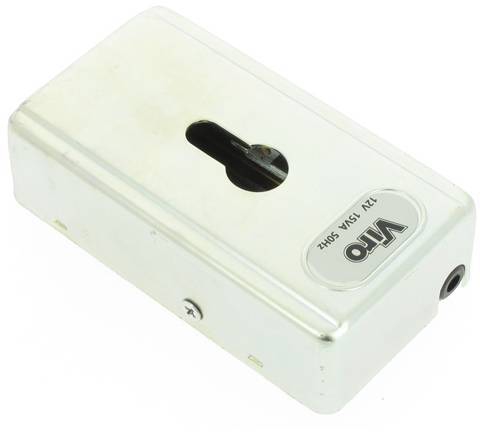

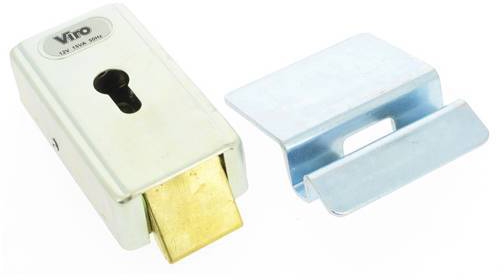

| Låshus till elslutbleck NICE PLA10 och dess anslag | Låshus till elslutbleck NICE PLA10 |
|---|---|
 |
 |

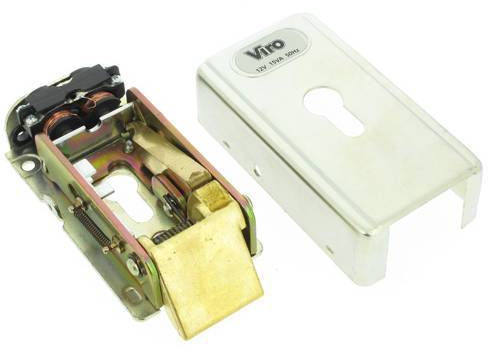

| Insidan av elslutbleck NICE PLA10 | Förpackning till elslutbleck NICE PLA10 |
 |
 |

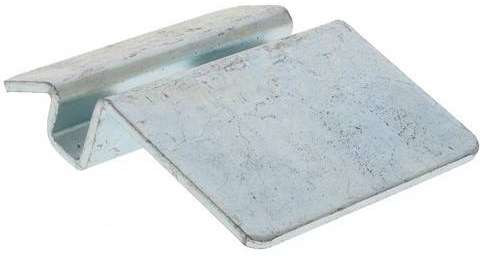

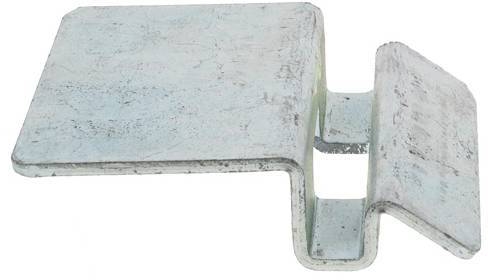

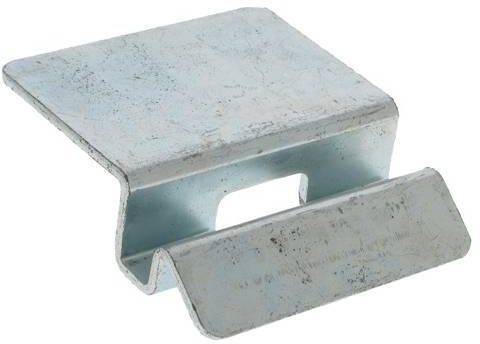

Bildgalleri med elslutbleckets anslag
 |
 |
 |
 |
Elslutbleck NICE PLA10 är avsett för automatiskt eller manuellt öppnade portar för både inom- och utomhusbruk slaggrindar och gånggrindar. Normalt fungerar det i automatiskt läge. När den löstagbara komponenten tas bort fungerar det halvautomatiskt. Elslutblecket är avsett för vertikal montering, men kan i princip även monteras horisontellt. För horisontell montering är det lämpligt att välja ett alternativt elslutbleck PLA11.
Teknisk information
| Montering: | vertikal (även horisontell) |
|---|---|
| Axelavstånd: | 70mm från låskanten till cylinderaxeln |
| Funktioner: |
|
| Spole: | Dubbel utbytbar spole för kontinuerlig belastning och lång livslängd. |
| Spänning: | 12V AC |
| Utförande: |
Hölje och mekaniskt anslag galvaniserat stål. Mässingskolv. |
| Cylinder: | Dubbel eller halv (halvcylindern ingår i förpackningen). |
Förpackningens innehåll
Förpackningen med elslutblecket NICE PLA10 innehåller:
|
|
Bildgalleri – elslutbleck i användning
| Vertikal användning | Horisontell användning |
|---|---|
|
|
Elslutbleckets funktioner
|
Elslutblecket NICE PLA10 fungerar i automatiskt läge. När den löstagbara komponenten tas bort fungerar det halvautomatiskt. I automatiskt läge låses elslutblecket upp med en elektrisk impuls och låses först efter att grinden därefter har öppnats och stängts. I halvautomatiskt läge, när den löstagbara komponenten har tagits bort, låses elslutblecket upp endast genom en kombination av en elektrisk impuls och att grindbladet därefter trycks in manuellt. Aktivera funktionen genom att trycka bort tryckplattan G och dra ut plastkomponenten F. |
Mått på kompatibla cylindrar
Elslutblecket levereras som standard med en halvcylinder. Se följande tabell för att beräkna vilket cylinderformat du behöver. Tabellen visar vilket mått som passar beroende på tjockleken på grindmaterialet som elslutblecket monteras på. Du kan också använda en enkelcylinder med måtten som visas på ritningen.
Montering av cylindern
När du har valt rätt cylinder monterar du elslutblecket enligt följande schema. Se till att låshusets avstånd från den övre delen av det mekaniska anslaget är optimalt, 4 mm.
Elektrisk anslutning av elslutblecket
Dra kabeln genom gummigenomföringen på låsets baksida och anslut den enligt bilden:
Bildgalleri – elslutbleck
| Elslutbleck NICE PLA10 med anslag | Elslutbleck NICE PLA10 |
|---|---|
|
|
| Insidan av elslutbleck NICE PLA10 | Förpackning till elslutbleck NICE PLA10 |
|
|

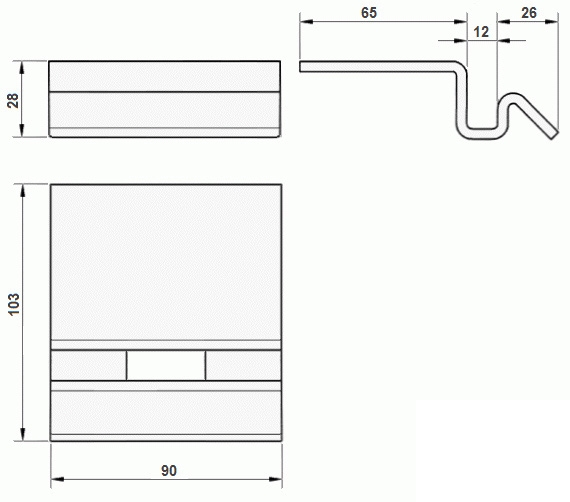

Bildgalleri – elslutbleckets anslag
|
|
|
|
