Ram, gångjärn och stolpar bildar en helhet. När du planerar en ny grind bör du redan från början räkna in fyllningen och det valda drivsystemet: dess fästen behöver en stabil infästningspunkt och rätt avstånd från gångjärnsaxeln. Följande rekommendationer hjälper dig att mäta upp förutsättningarna och välja delar; måtten på de bärande delarna måste fastställas för det specifika grindbladet och underlaget. Måtten på de bärande delarna måste fastställas för det specifika grindbladet och underlaget.
| Slaggrind: välj ämne för artikeln | |
|---|---|
| Mätning och tillvägagångssätt | |
| Utrymme och lutning | Ram, gångjärn och fyllning |
| Drivsystem och fästen | Stopp och tillbehör |
Innan du kapar: bestäm ramens längd utifrån den färdiga öppningen och de valda gångjärnen. Markera tvärstaget, fyllningens infästning och drivsystemets främre fäste på dess verkliga höjd.
Ram, tvärstag och stolpar
Grindbladets egenvikt överförs via gångjärnen till stolpen och fundamentet. Vind och drivsystem tillför ytterligare krafter. Därför räcker det inte att bara välja ett fyrkantsrör vid planeringen: även grindbladets längd och höjd, ramens styvhet, fyllningen, gångjärnens placering och fästenas infästning spelar roll.
Fyrkantsrör och ramens tvärstag

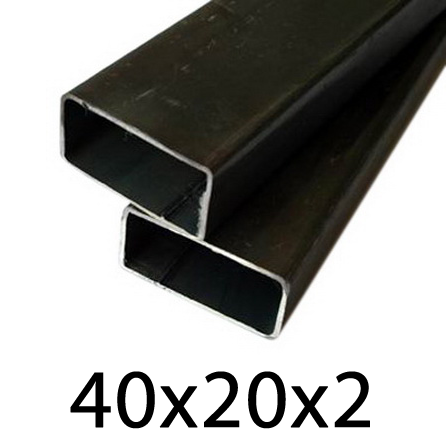

För ett litet grindblad på cirka 2 m eller mindre med lätt, öppen fyllning kan man även överväga fyrkantsrör 40 × 20 × 2 mm. Längden 2 m är dock ingen bekräftad bärförmåga för den här profilen och inte heller en anvisning för hela ramen. När du väljer bland konstruktionsprofiler jämför tvärsnitt, godstjocklek och profilens orientering i ramen. Ge ramtillverkaren grindbladets mått och vikt samt information om hur fyllningen ska fästas och var drivsystemets fäste ska sitta.
| Profiler ur vårt sortiment | |
|---|---|
 |
För lätta, mindre konstruktioner. Kontrollera hela grindbladets styvhet och belastning innan det används i en ytterram. |
 |

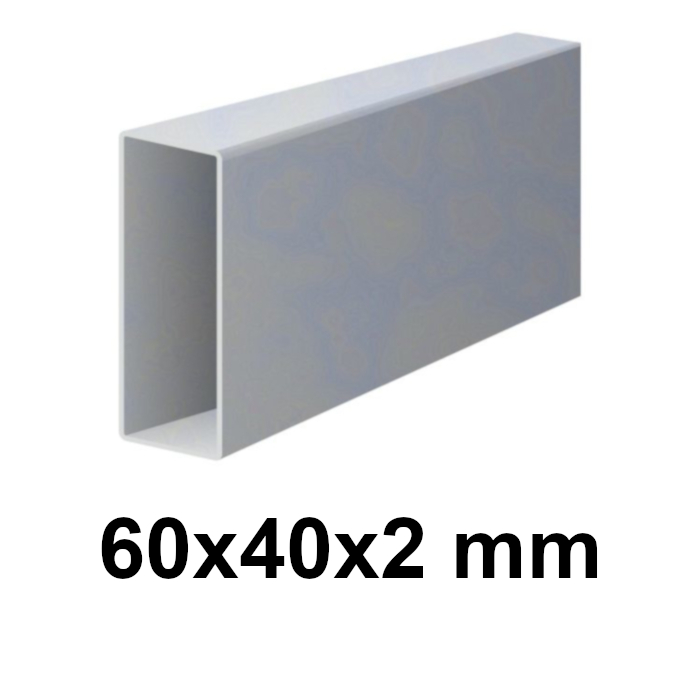

Galvaniserad profil 60 × 40 × 2 mm Rektangulärt tvärsnitt med 2 mm godstjocklek. Markera på ritningen åt vilket håll den bredare sidan ska vara vänd. |
 |

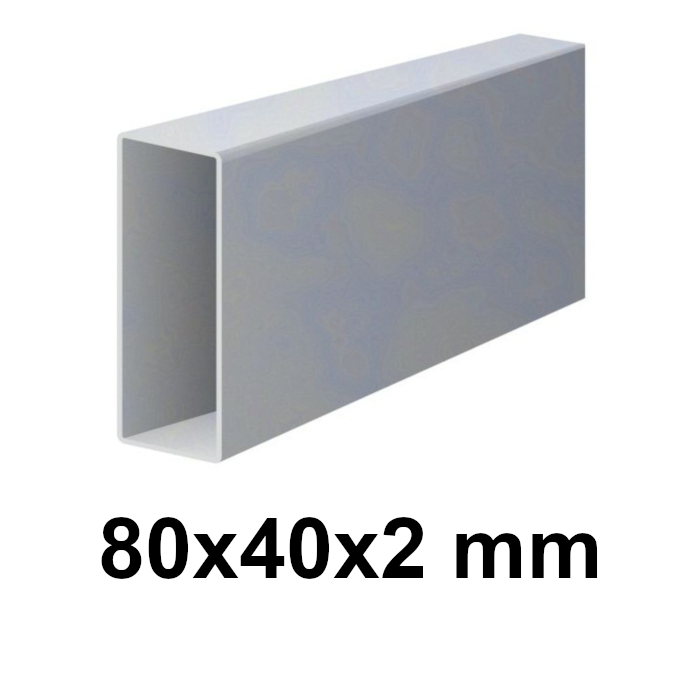

Galvaniserad profil 80 × 40 × 2 mm Högre profil med samma godstjocklek. Jämför styvhet, ramens vikt och utrymmet för beslag. |

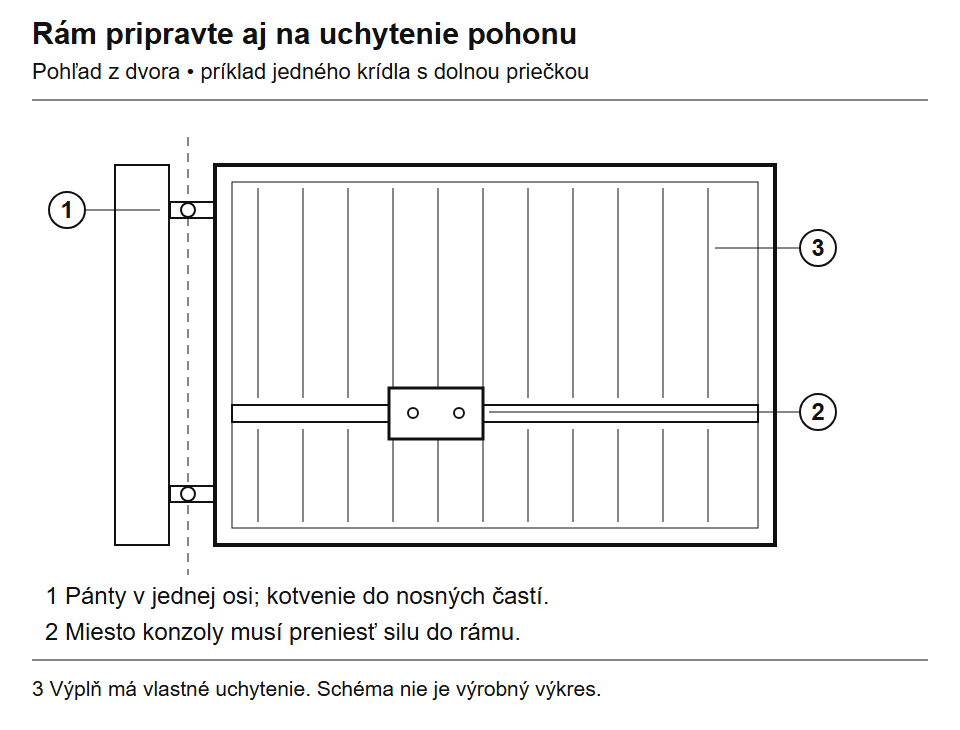

I exemplet med måtten 4 × 1,5 m har varje grindblad ett horisontellt tvärstag i den nedre tredjedelen. Kontrollera avståndet mellan fyllningens stöd och drivsystemets främre fästes höjd innan tvärstaget monteras. Om tvärstaget även ska bära drivsystemet måste det kunna överföra krafterna till ramen. Placeringen ska inte bestämmas enbart utifrån utseendet.
Fästets placering utgår från drivsystemets monteringsritning. Det nedre tvärstaget i det här exemplet är inte en universell monteringshöjd. Klicka för att förstora.
Exempel: manuell grind nu, drivsystem senare
Öppning 4 m, ramhöjd 1,5 m och lätt, öppen fyllning. Du vill först öppna grinden manuellt, men komplettera med motorer när gården är färdig.
- Mät upp den färdiga öppningen och välj gångjärn. Bestäm bredden på de båda ramarna först när gångjärnen har placerats. Ett grindblad på cirka två meter innebär inte att kapmåttet är två meter.
- Jämför redan nu monteringsmåtten för det drivsystem du överväger. Förbered bärande infästningspunkter för fästena både på stolpen och grindbladet, samt en kabelgenomföring under infarten.
- Välj stopp, upphakning för öppna grindblad och en grindregel med slutbleck för manuell användning. Innan motorn tas i drift senare måste den manuella låsningen frigöras eller ersättas med en lämplig lösning.
Relaterade delar och arbetsmoment: profiler, gångjärn, grindregel och slutbleck, förberedelse av kabelrör.
Stolpe och fundament
Stolpe för linjärt drivsystem Wingo eller Toona: För en stålkonstruktion rekommenderar vi att du planerar för en stolpe på 120 × 120 mm, eller 100 × 100 mm om den specifika geometrin tillåter det. Avgörande är gångjärnsaxelns och fästets tappens placering enligt drivsystemets monteringsritning och diagram. Med ett annat tvärsnitt eller en annan placering kan ett anpassat eller förlängt PLA6-fäste, om den valda modellen medger det.
Detta är en rekommendation om utrymme för infästningen, inte ett statiskt minimikrav. Bestäm godstjocklek, förankring och fundament utifrån grindbladet, fyllningen, vinden och underlaget. För HOPP med ledad arm kontrolleras utrymmet mot den egna ritningen.
Fäst gångjärn och konsoler i stolpens bärande del, inte bara i beklädnaden. Kontrollera underlagstyp, förankringsdjup och föreskrivna kantavstånd när du väljer ankare. Ta reda på vad som finns under beklädnaden på en befintlig murad stolpe. För att dimensionera fundamentet behövs uppgifter om marken, vattenförhållanden och lokala tjälförhållanden. Därför räcker inte ett enda universellt mått på schaktet.
Det är praktiskt att förbereda genomföringar för kabelrör före gjutningen. Ett underjordiskt drivsystem kräver byggnadsförberedelser för en specifik fundamentlåda, inklusive vattenavrinning. Betongens härdningstid och belastningen på ankarna fastställs utifrån projektet och de material som används.
Yta och montering av fyllningen
Innan ytbehandlingen är det klokt att provmontera ramen med beslagen och kontrollera geometrin. Ytskydd, reparation av beläggningen vid svetsarna och dränerings- eller ventilationshål anpassas efter det valda systemet. Vid varmförzinkning av slutna profiler ska nödvändiga hål avtalas med galvaniseringsanläggningen före tillverkningen. Fyllningsleverantören rekommenderar en egen metod för infästning av fyllningen.
Tillbaka till artikelns innehåll
Så väljer du gångjärn och infästning
Vid byte av ett befintligt gångjärn: fotografera hela infästningen och en detaljbild innan demontering. Anteckna tappens eller gängans diameter, hålavståndet och avståndet från stolpen till axeln. Samma gänga med en annan förskjutning kan ändra både springan vid stolpen och drivsystemets geometri.
Välj hela gångjärnsbeslaget: gångjärn, tapp eller slutbleck samt infästning i både stolpe och ram. Enbart en M16- eller M20-gänga anger inte hela beslagets bärförmåga.
| Vad du ska jämföra | Vad du behöver ta reda på före beställning |
|---|---|
| Grindblad | Längden från gångjärnsaxeln, totalvikten inklusive fyllning och avståndet mellan det övre och nedre gångjärnet. Bärförmågan måste gälla för den här kombinationen. |
| Infästning | Plattans mått och hål vid skruvmontering; lämpligt bärande material vid svetsning. Gångjärnet får inte förankras enbart i beklädnaden. |
| Placering och justering | Springan vid stolpen, justeringsområdet och utrymmet för muttrar. Efter ytbehandlingen måste det fortfarande finnas utrymme för justering och låsning. |
| Slutbleck | Exakt tappmått eller ett matchande slutbleck som rekommenderas för det valda gångjärnet. Skicka ett foto av hela paret vid byte. |
Ett justerbart gångjärn gör det lättare att finjustera grindbladets läge, men efter justeringen måste det låsas korrekt och gängan måste vara iskruvad enligt föreskrivet mått. Lägg inte ihop två katalogangivna bärförmågor. Kontrollera om tillverkaren anger värdet per styck eller för ett beslag och vid vilket avstånd.

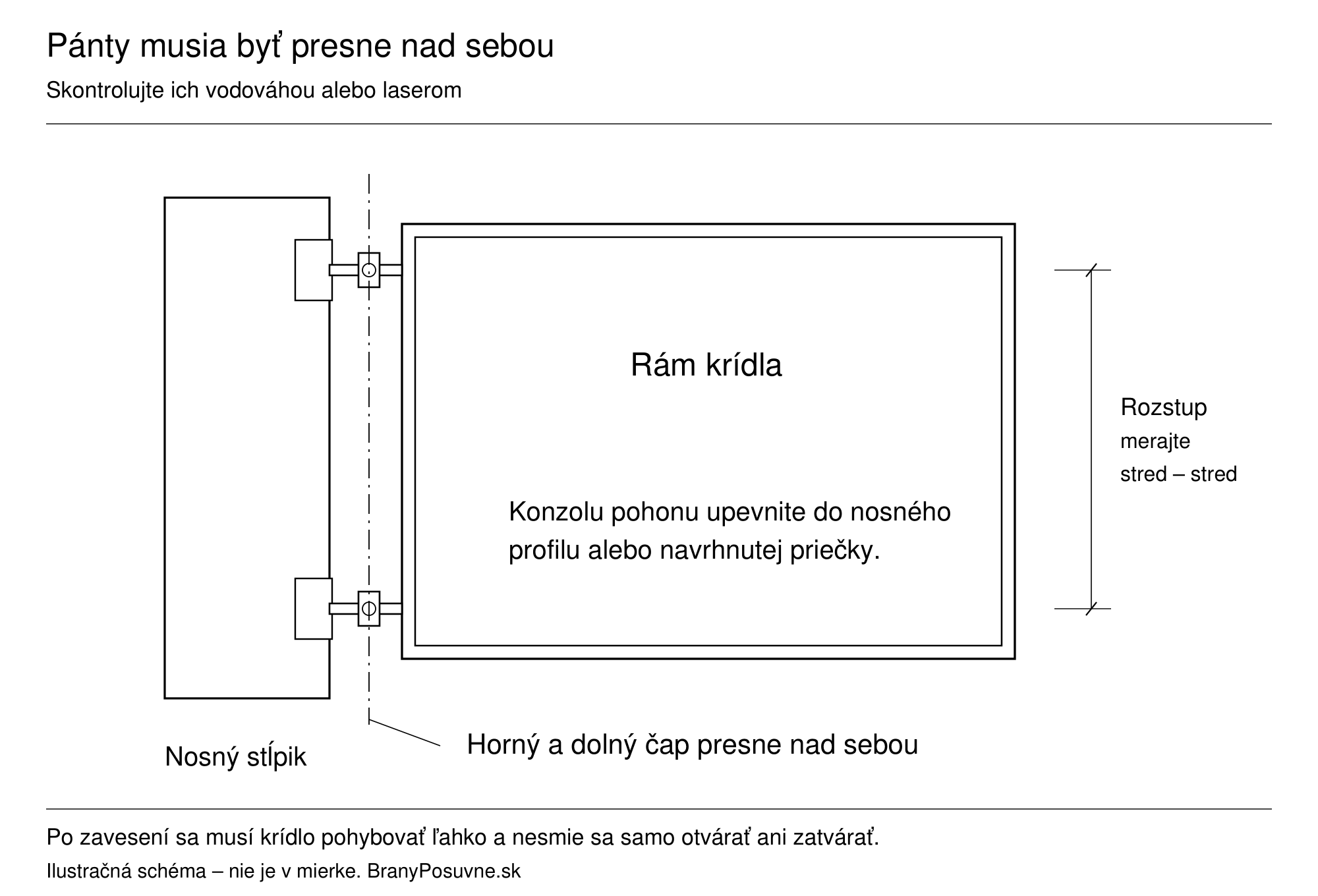

Den övre och nedre tappen ska ligga exakt ovanför varandra. Avståndet mäts mellan tapparnas centrum, och ett vattenpass eller en laser visar enkelt om axeln är gemensam. Klicka för att förstora.
| Typ | När bör man överväga den? | Vad ska kontrolleras? |
|---|---|---|

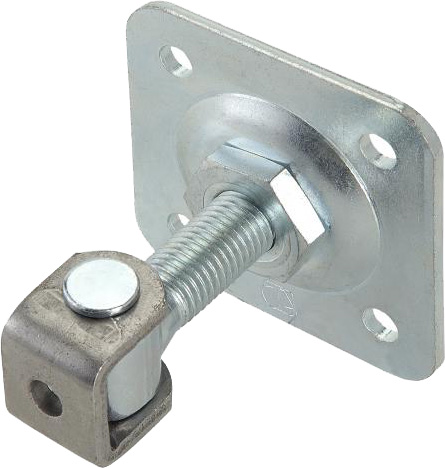

| Justerbar på platta | Skruvförankring i lämpligt underlag. | Plattan, hålen, förankringarna, justeringsområdet och utrymmet för drivenheten. |

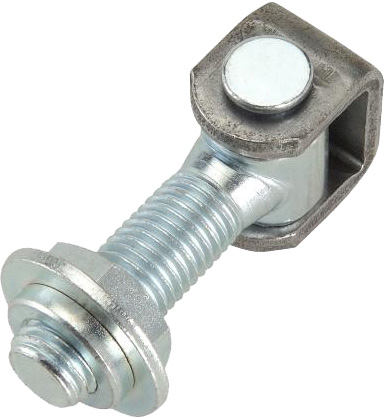

| Justerbar för svetsning | Stålram och bärande stålstolpe. | Svetsen, inriktningen, kontramuttern och korrosionsskyddet efter svetsning. |

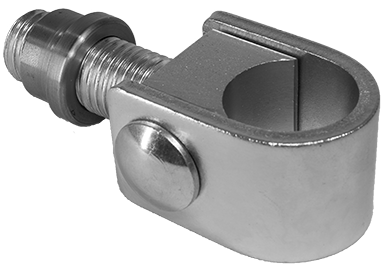

| Axialt C-gångjärn | Konstruktion med motsvarande tapp i profilen. | Rätt tapp, profil, montering och bärförmåga. |
| Special- / excentrisk modell | Särskild geometri eller lyft av grindbladet. | Hela rörelsebanan och uttrycklig bekräftelse på att den kan användas med en drivenhet. |
| Relaterade produkter | |
|---|---|
 |
Mät upp platsen för plattan och hålavståndet. Välj gängdimension och förankring för det faktiska bärande underlaget. |
 |
För lämpliga stålkonstruktioner. Efter justering låses gängan och ytskyddet återställs. |
 |
Välj tillsammans med tappen CAIS HP40 för insvetsning i profilen. Kontrollera även den övre och nedre infästningen samt justeringsmetoden för hela gångjärnssystemet. |
Ett bredare grindblad belastar gångjärnen annorlunda än ett smalt, även om vikten är densamma. Om produkten saknar uppgifter för din grindbladsbredd och ditt gångjärnsavstånd, be om bekräftelse på lämpligheten före beställning.
Hela sortimentet finns i kategorin gångjärn för slaggrindar. Den slutliga öppningsvinkeln påverkas både av gångjärnet och av geometrin hos den monterade drivenheten.
När bör man överväga ett stödhjul?
Välj hjul först efter att rörelsebanan har kontrollerats. Kontrollera hela sträckan där hjulet kommer i kontakt med underlaget, inklusive fogar, dräneringsränna och lutningsändringar. Om hjulet avlastas eller kärvar någonstans längs bågen förändras både belastningen på gångjärnen och rörelsemotståndet.
Ett stödhjul kan ingå i en planerad stödjande konstruktion för grindbladet. Det kräver ett fast underlag längs hela bågen; grus, en kantsten eller sättningar i beläggningen kan hindra hjulets rörelse.
Mät nivåskillnaderna längs banan och jämför dem med hjulets utförande. Fjäderns slaglängd är begränsad, och hjulets bärförmåga motsvarar inte grindens tillåtna vikt. Kontrollera att stödet är tillåtet för den aktuella konfigurationen när en drivenhet används. Om grindbladet redan har sjunkit, åtgärda först orsaken i ramen, gångjärnen eller stolpen.
Tillbaka till artikelns innehåll

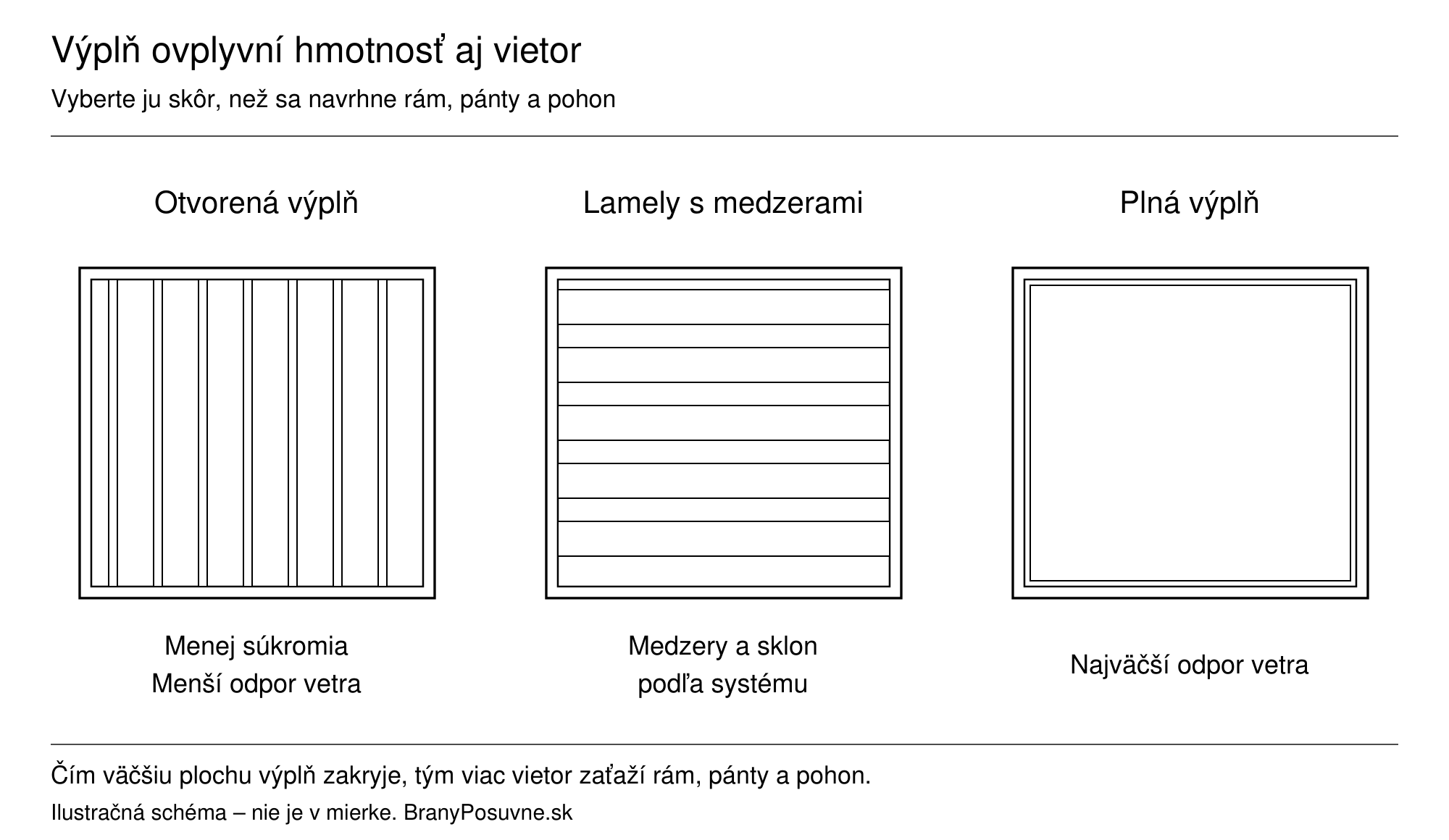

Fyllning: utseende, vikt och vind
Fyllningen är en naturlig del av både ramkonstruktionen och valet av drivenhet. Grindbladets totalvikt omfattar ram, förstärkning, fyllning, fästdon och beslag.
Ju större yta fyllningen täcker, desto större vindbelastning utsätts ram, gångjärn och drivenhet för. Därför är fyllningen en av de första uppgifterna att ta hänsyn till när övriga delar dimensioneras. Klicka för att förstora.
| Fyllning | Att tänka på vid val |
|---|---|

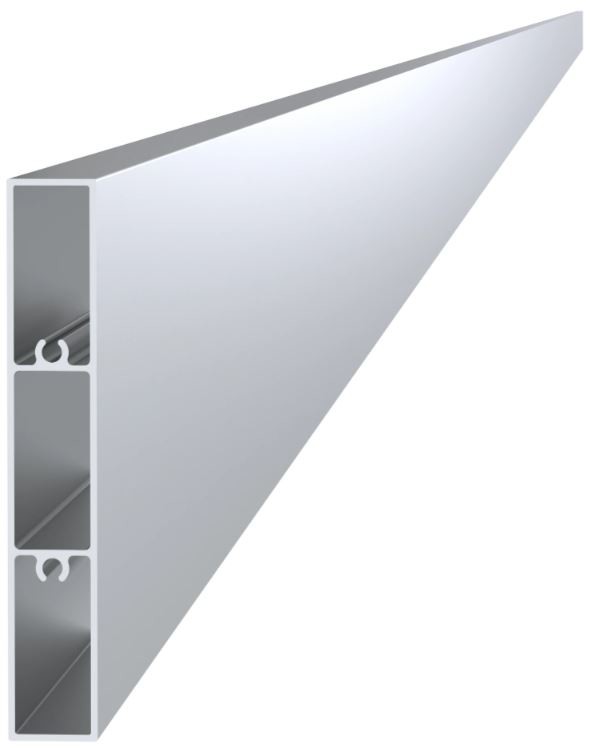

| Aluminiumlameller | Den aktuella profilens vikt, stödavstånd, infästning, utvidgning och isolering av olika metaller från varandra. |
| Förzinkade skivprofiler | Totalvikten och återställning av korrosionsskyddet vid kap- och svetsställen. |

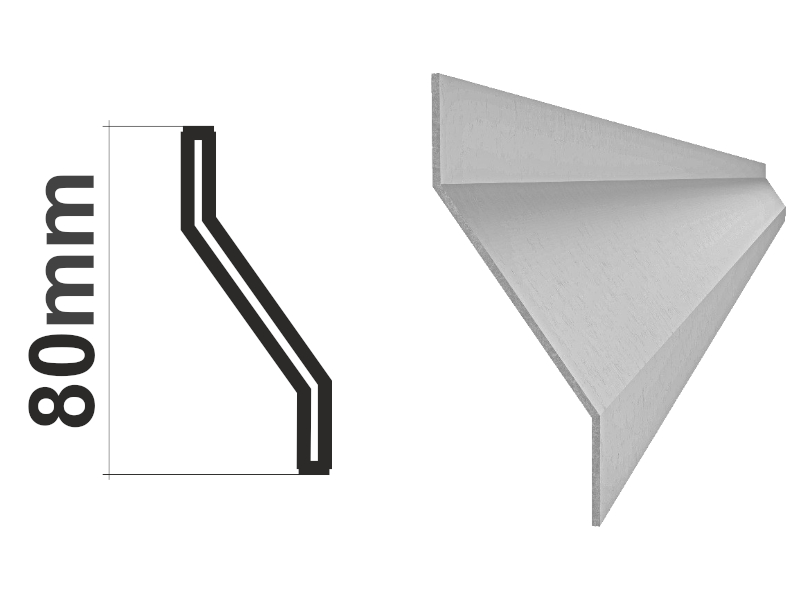

| Z-formade lameller | Rätt kombination av lamell och bärsystem. Lutning och överlappning påverkar både insynsskyddet och luftflödet. |
| Trä, WPC och andra fyllningar | Vikt, utvidgning eller fuktförändringar, föreskrivet stöd och expansionsutrymmen. |
| Relaterade produkter | |
|---|---|
 |
Kontrollera stödavstånd, infästning och expansionsutrymmen i fyllningens monteringsanvisning. Beräkna fyllningens vikt utifrån lamellernas antal och längd. |
 |
Ingår i ett system med bärprofil i storlek S och planmått S1; alla delar kan väljas som en matchande helhet. |
Heltäckande fyllning på en vindutsatt plats
Vinden belastar hela grindbladets yta. Om en heltäckande fyllning monteras på en tidigare öppen ram ska ram, gångjärn och stolpar kontrolleras på nytt, drivenhetens lämplighet samt låsningen. Skicka måtten för varje grindblad, typen av fyllning och ett foto av omgivningen för jämförelse. En starkare motor eller ett lås åtgärdar inte i sig en otillräcklig konstruktion.
Alla fyllningar för grindar och staket »
Exempel: du vill ha heltäckande lameller på en öppen ram
Grinden öppnas lätt i dag, men du vill begränsa insynen från gatan. Den nya fyllningen ändrar både vikten och ytan som utsätts för vinden.
- Ta reda på fyllningens vikt, inklusive balkar och fästdon. Beräkna viktökningen för varje grindblad separat utifrån lamellernas längd och antal.
- Visa ramtillverkaren hur fyllningen fästs, ramens tvärsnitt och godstjocklek samt gångjärn och stolpar. Kontrollera även vilket stöd och vilken expansionsmån lamellerna kräver.
- Om en drivenhet redan finns, ange dess typ och bifoga ett foto av den öppna infarten. Gör en ny bedömning med hänsyn till vinden; en motor som fungerade tidigare behöver inte fungera med den nya fyllningen.
Relaterade delar och arbetsmoment: jämförelse av fyllningar, drivenheternas begränsningar, elektrisk låsning.
Tillbaka till artikelns innehåll
Stopp, grindreglar och låsning
Bestäm stoppens placering och låsmetod tillsammans med ramkonstruktionen. Lämna en stabil yta och tillräckligt manöverutrymme för montering av en grindregel eller ett lås.
- Stängningsstoppet väljs utifrån ramens underkant och den färdiga beläggningen.
- Öppningsstopp och uppfångning av grindbladet har olika funktioner.
- Välj även en motdel till den manuella grinden; jämför måtten.
Planera låsningen innan ramen färdigställs
För en automatisk grind ska du i förväg kontrollera om drivenheten kräver ett elektriskt lås och hur det ska kabelanslutas. Om grindbladen överlappar ska du bestämma i vilken ordning de ska stängas. Den manuella grinden får inte blockera drivenheten när den startar.
Tillbaka till artikelns innehåll
Prova grinden manuellt innan drivenheten monteras
- Kontrollera ramens mått, diagonaler och planhet på ett plant underlag innan svetsarna färdigställs.
- Håll tapparna i samma axel vid monteringen. Prova med den planerade fyllningen, inte bara med den lätta, ofyllda ramen.
- Gå igenom hela rörelsebanan för båda grindbladen. Kontrollera avståndet till beläggningen, stolpen och staketet samt stoppens placering.
- Grindbladet ska röra sig lätt utan att kärva eller röra sig av sig självt. Kontrollera därefter konsolernas förberedda mått igen och montera den drivenhet du valt i förväg.
Om grindbladet måste lyftas när det öppnas för hand, löser en starkare motor inte det mekaniska felet. Åtgärda orsaken innan du installerar automatik.
Skicka oss måtten på grindbladet, fyllningen och ett foto av stolpen, om du är osäker på gångjärnet, stoppet eller utrymmet för konsolen.
