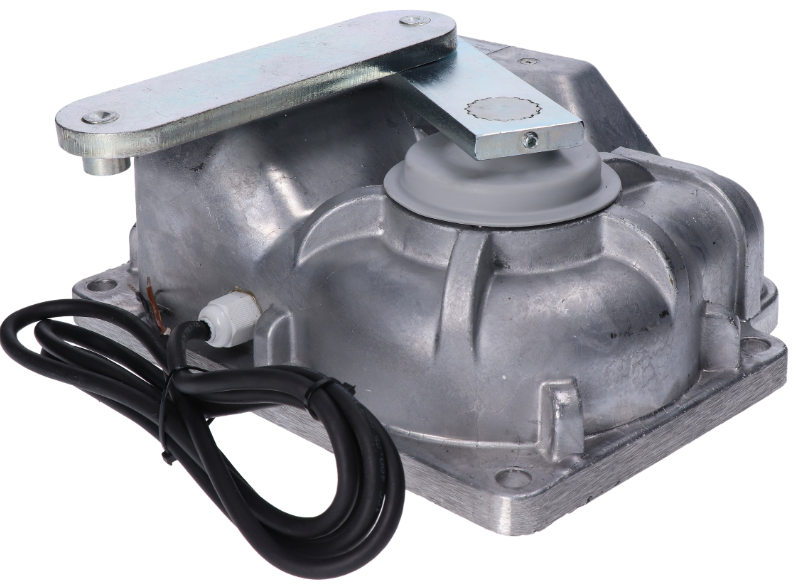

NICE M-Fab MFAB3024 – fristående underjordisk grindmotor för slaggrind med grindblad upp till 3,5 m/600 kg
| Produkttillgänglighet: | inom 3 dagar | Vi skickar vanligtvis varorna inom 3 dagar. |
|---|
inom 3 dagar
5 103,75 kr inkl. moms
| Vikt |
|---|
| 11 kg |
Produktbeskrivning NICE M-Fab MFAB3024 – fristående underjordisk grindmotor för slaggrind med grindblad upp till 3,5 m/600 kg
NICE M-FAB MFAB3024 är en fristående underjordisk icke-reversibel drivning med 24 V DC-motor och magnetisk pulsgivare för en grindhalva. Den levereras utan styrenhet; för en ny installation används NICE MC824HR30. För två grindhalvor behöver du två motorer och en lämplig styrenhet.
Motorn är dold under gångjärnsaxeln och påverkar därför inte grindens utseende. Den passar även där det inte finns plats för en linjär grindöppnare eller grindöppnare med ledad arm. Själva boxen utgör grindhalvans nedre lager. 24 V är motorns spänning; MC824HR30 har nätmatning på 230 V AC.
Styrning och kompatibla tillbehör
Båda 24 V-motorerna i M-FAB-serien använder styrenheten MC824H med pulsgivaringångar. MC824L är inte en ersättare för den här motorn. För äldre MC824HR10 ska du följa anvisningarna för det kort som faktiskt är installerat; överför inte inställningarna för MC824HR30 till en annan generation.
| Vad | Varför | Typ |
|---|---|---|
| Styrenhet | Styrning av en eller två motorer. Anslutning. |
|
| Varningslampa | Signalering av rörelse. Strömförsörjning och tillåten belastning fastställs av styrenheten; utgångsdata. |
Andra varningslampor välj utifrån spänningen och den maximala belastningen för FLASH-utgången på den styrenhet som faktiskt är installerad. |
| Fotoceller | Skydd av passagen beroende på placering och driftläge. Anslutning och inställning. |
Anslut trådbundna BlueBUS-par till BLUEBUS. EPMOW kräver radiointerface NICE IBW anslutet till BlueBUS; de ansluts inte direkt med ledningar som EPMB. På FT210B strömförsörjs sändaren på grindbladet med batteri, medan mottagaren ansluts till BlueBUS med två ledare. FT210B överför även säkerhetskantens status. Reläfotoceller ansluts till kontaktingångar, inte till BlueBUS. |
| Fjärrkontroll | Fjärrstyrning. Kodningstypen måste överensstämma med den installerade mottagaren. ON3ELR hör till OXILR; ON3EBD hör till OXIBD. Parkoppling av fjärrkontroller. | |
| Mottagare | Mottagare för anslutning till centralenhetens SM-kontakt. OXIBD och OXILR använder olika radiosystem; välj sändare utifrån mottagaren. |
|
| Antenn | Bättre mottagning för fjärrkontrollen. Anslut antennen till den installerade mottagaren; på OXIBD ansluts den direkt till mottagarens antennklämmor. | |
| Kodknappsats | Åtkomst med kod. EDSWG måste vara kompatibel med radiomottagaren; EDSB använder BlueBUS och kräver att enheterna lärs in efter installationen. | |
| Nyckelbrytare | Nyckelstyrning via potentialfri NO-kontakt till ingången för stegvis manövrering, öppning eller stängning. | |
| Elektriska lås | Rekommenderad låsning av grindblad längre än 2,5 m; utgång för lås. |
|
| Kortläsare | Åtkomst med chip eller kort. ETPB ansluts till BlueBUS; lär in enheterna efter installationen. |
|
| Reservkraft | Drift vid strömavbrott. Välj batteri utifrån centralenhetens generation och kontakt. |
För MC824HR30 NICE PSS324. Äldre PS324 på MC824HR30 kräver att Standby är avstängt (L4 = OFF) samt en kabel CABLA11 och motsvarande inställning; anslutning av reservkraft. |
Motor, fundamentbox och frikoppling
| Del av satsen | Det här behöver du |
|---|---|
| Motor MFAB3024 | En 24 V-motor med magnetisk encoder, 2 m anslutningskabel, kopplingsarm och mekaniskt stängningsstopp. |
| Fundamentbox | MFABBOX av kataforesbehandlat stål eller rostfritt stål MFABBOXI. Boxen innehåller ett öppningsstopp. Ingår inte med en fristående motor. |
| Manuell frikoppling | NICE MEA2 med nyckel eller NICE MEA3 med spak. Frikopplingsmekanismen måste vara åtkomlig och korrekt ansluten till grindbladet. |
| Styrning och säkerhet | MC824HR30, fotoceller, mottagare, fjärrkontroller och varningslampa beroende på grindens utrustning. Är inte inbyggda i motorn. |
| Större öppningsvinkel | NICE MEA1 med kedjedrift; endast för grindblad upp till 2,5 m och med lämpliga externa stopp. |
Både boxen och motorn kan användas för höger- och vänsterhängda grindblad. Kontrollera att den specifika boxen, kopplingsarmen och frikopplingen är kompatibla vid byte.
Satser för ett eller två grindblad
Satserna innehåller motor- och säkerhetstillbehören som anges nedan. Antalet motorer motsvarar antalet grindblad; två motorer höjer inte gränsen för ett enskilt grindblad. Vid val av produkt, utgå från lämplighetsdiagrammet.
| Ett grindblad | Fristående motor | Två grindblad |
|---|---|---|

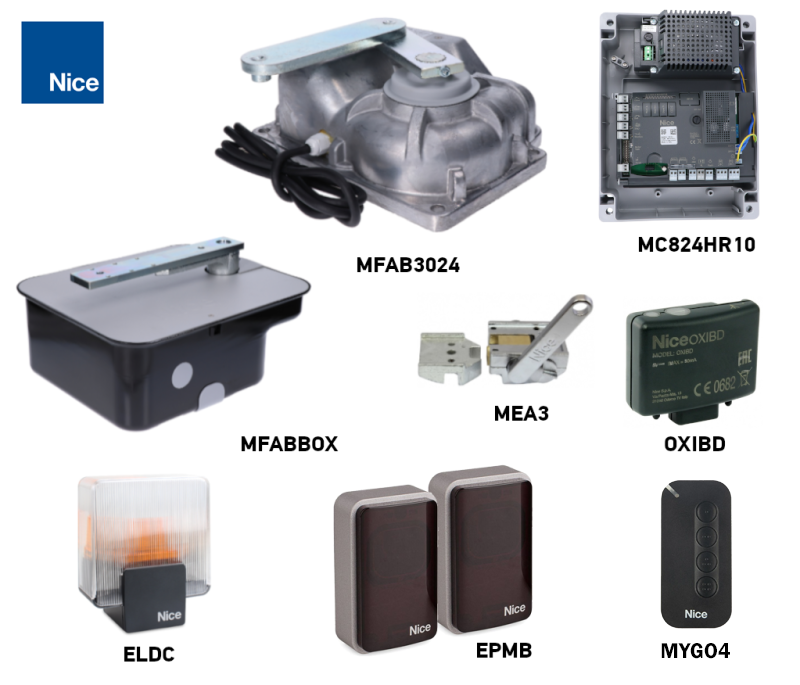

1 motor, 1 MFABBOX-box, 1 MEA3-frikoppling. MC824HR30, OXIBD, 1 MYGO4-fjärrkontroll, ett par EPMB och ELDC-varningsljus. | Fristående motor MFAB3024
En 24 V DC-motor. Box, frikoppling, styrenhet och säkerhetsutrustning väljs separat. |

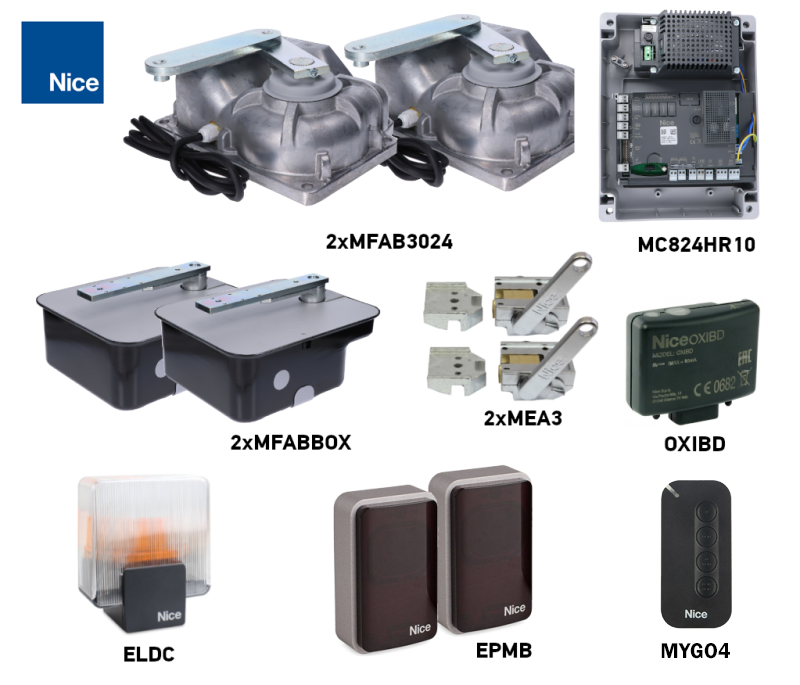

2 motorer, 2 MFABBOX-boxar, 2 MEA3-frikopplingar. MC824HR30, OXIBD, 1 MYGO4-fjärrkontroll, ett par EPMB och ELDC-varningsljus. |
Grindens längd, vikt och drift
Vid val av en ny anläggning, räkna med en grindbladslängd på upp till 3 m. Diagrammet tillåter en vikt på 600 kg för ett grindblad upp till 2,5 m; vid 3 m gäller redan en lägre gräns enligt diagrammet. Använd inte den äldre märkningen upp till 3,5 m som en generell gräns för en ny anläggning; för längre grindblad bör du be om bekräftelse på att den specifika konfigurationen är lämplig.
| Parameter | Gräns och villkor |
|---|---|
| Längd på ett grindblad | Upp till 3 m för en ny anläggning; kontrollera samtidigt vikten i diagrammet. |
| Vikt på ett grindblad | Högst 600 kg för ett grindblad upp till 2,5 m. |
| Drift | 76 cykler/h vid 90°; vid 180° hälften, det vill säga 38 cykler/h. Motorns nominella arbetscykel är 80 %. |

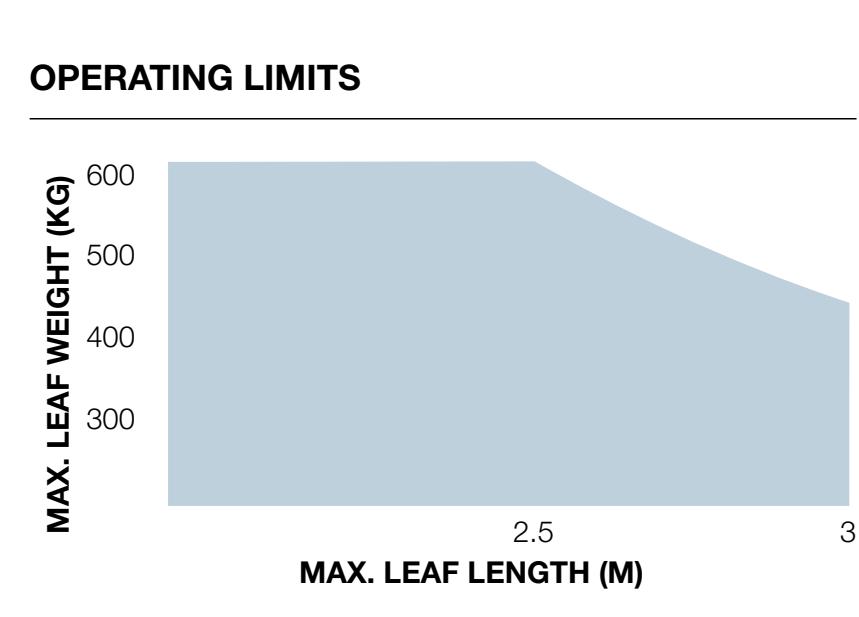

Diagrammets vågräta axel visar längden på ett grindblad i meter, den lodräta axeln dess vikt i kilogram. Kombinationen måste ligga inom det blå området; använd inte denna grindöppnare utanför området.
Vid tät fyllning, hög grind eller kraftig vind kan den tillåtna belastningen vara lägre. Även gångjärnens motstånd, grindbladets utformning och infästningens hållfasthet spelar roll. Grindbladet måste kunna föras jämnt för hand längs hela rörelsebanan och får inte börja röra sig av sig självt när det släpps.
Arbetscykel 80 % innebär inte kontinuerlig drift utan pauser. Den faktiska driftintensiteten påverkas av öppningsvinkel, belastning, temperatur samt inställd acceleration och retardation. En större öppningsvinkel förlänger rörelsen och minskar det tillgängliga antalet cykler.
Montering av boxen och infästning av grindbladet
Fundamentboxens tapp och grindbladets alla gångjärn måste ligga på samma axel. Rotationsaxeln får inte ändras under rörelsen. Felaktig inriktning belastar både drivningen och grinden och kan inte åtgärdas genom att öka kraften. Montering av fundamentbox för underjordisk grindöppnare.
- Kontrollera grindbladets bärförmåga och skick samt utrymmet för öppning och åtkomsten till kåpan och frikopplingen. Om grindbladet har en gånggrind måste öppning av den blockera automatikens rörelse.
- Förbered grundgropen, kabelskyddsröret och ett fungerande dräneringsrör.
- Fäst öppningsstoppets hållare på boxen innan den gjuts in. Följ dess orientering och mått enligt bilden av stoppen.
- Montera boxen vågrätt i betongen med tappen exakt under det övre gångjärnets axel.
- Sätt manöverarmen tillsammans med kulan på boxens tapp. Svetsa fast grindbladet ordentligt vid frikopplingsarmen enligt bilden; grindbladet måste vara säkert upphängt i gångjärnen.
- Smörj kontaktytorna med lämpligt smörjmedel och smörj lagringen via smörjnippeln.
- Sätt motorn i rätt läge. Sätt stängningsstoppets hållare i rätt hål och fäst motorn med de fyra självlåsande muttrarna och medföljande brickor.
- Anslut motorn till grindbladet med kopplingsarmen. Justera båda stoppen och kontrollera hela rörelsebanan för hand.
- Dra kabeln genom skyddsröret, utanför boxen. En eventuell elektrisk kopplingsdosa måste placeras utanför den underjordiska boxen.
Beteckningar i bilden av axelinriktningen: 1 gångjärn, 2 boxens tapp, 3 betongfundament.
Beteckningar i bilden av motorns anslutning till grindbladet: 1 frikopplingsarm, 2 kopplingsarm, 3 kula, 4 manöverarm, 5 stift.
Motorns metallhölje har skyddsklass IP67. Skyddsklassen ersätter inte dränering eller regelbunden rengöring av boxen; boxen får inte stå permanent under vatten. Det får inte finnas några elektriska kopplingsdon i fundamentboxen. Montering och nätanslutning ska utföras av en behörig tekniker.
Mekaniska ändstopp och öppningsvinkel
I en standardinstallation är den maximala öppningsvinkeln 110°. Stängningsstoppet levereras med motorn och öppningsstoppet med fundamentboxen. Ändlägena ställs in genom att ändra deras position; det rör sig inte om elektriska gränslägesbrytare.
Med tillbehöret NICE MEA1 kan en större vinkel uppnås, upp till 360°, endast för grindblad upp till 2,5 m. Kedjeväxeln kräver lämpliga externa ändstopp och att hela grindbladets rörelsebana kontrolleras. En större vinkel kan inte uppnås enbart genom att ändra styrenhetens programmering.
Dra åt stoppens låsmuttrar efter justering. För grindblad längre än 2,5 m rekommenderas ett elektriskt lås NICE PLA10 eller NICE PLA11; anslutning till ELS-utgången.
Anslutning av motorn och den magnetiska pulsgivaren
Koppla bort nätströmmen och reservbatteriet innan anslutning. Den medföljande motorkabeln är 2 m. Vid förlängning ska en lämplig kopplingsdosa användas utanför boxen; det är förbjudet att skarva ledare i boxen.
| Kabeldragning MFAB3024 | Anslutning till MC824H |
|---|---|
| Blå och brun | 24 V DC-matningspar till M1 eller M2. Styrenheten ändrar matningens riktning; polariteten är alltså inte fast +/−. |
| Svart och grå | ENC1 vid M1 eller ENC2 vid M2. Pulsgivaren på MC824H kräver inte att polariteten beaktas; anslut den aldrig till motormatningen. |
| Gulgrön | Skyddsledare PE; använd den inte för motormatning eller som pulsgivarledning. |
För ett grindblad används M2 och ENC2, M1 lämnas oanvänd. Vid två grindblad öppnar M2 först och stänger sist, medan M1 stänger först. Varje pulsgivare måste tillhöra samma motor som dess motorkabel.
För MC824HR30 är motorkabeln inklusive PE 3 × 1,5 mm² och pulsgivarkabeln 2 × 1,0 mm²; båda kablarna får vara högst 10 m mellan styrenheten och motorn. De kan ersättas med en enda kabel på 5 × 1,5 mm². Kablarna måste vara lämpliga för den aktuella miljön och skyddas mot vatten. Fullständig kabeldragning MC824HR30.
Plintar och tillbehörsmatning MC824HR30
| Anslutning | Spänning, polaritet och gränsvärde |
|---|---|
| Hjälpmatning | + är den vänstra plinten i SbS-paret, − är den högra plinten i STOP-paret, sett med de läsbara märkningarna STOP och SBS som på bilden. 24 V DC −30/+50 %, totalt högst 200 mA; matningen är aktiv även i standbyläge. |
| BLUEBUS | Två ledare för kompatibla EPMB och andra enheter. Utan polaritet; detta är inte en universell 24 V-utgång för valfria tillbehör. |
| FLASH | 12 V DC, högst 21 W; till exempel ELDC. Ansluts till den separata FLASH-utgången, inte till hjälpmatningen STOP/SbS. |
| ELS | 12 V AC, högst 15 VA för elektriskt lås; utan polaritet +/−. Välj utgångsfunktion efter den anslutna belastningen. |
| OGI | Indikator för öppen grind: 24 V DC, högst 4 W. Utgångsfunktionen beror på styrenhetens inställning. |
| SbS / OPEN / CLOSE | Styrande potentialfri NO-kontakt; anslut inte extern spänning till styringången. Kontakten har ingen polaritet +/−. |
| STOP | Säkerhetskontakt NO/NC eller resistiv säkerhetskant på 8,2 kΩ, beroende på anslutning och efterföljande inlärning. Det är inte ett universellt matningspar. |
För utgångarna FLASH och OGI ska belastningen anslutas enligt dess märkning och styrenhetens schema; förväxla dem inte med hjälpmatningsparet STOP/SbS. Räkna ihop tillbehörens strömförbrukning eftersom kontinuerlig matning förkortar batteriets drifttid. Detaljerad hjälpmatning.
Fotoceller och säkerhetsingångar
Anslut kompatibla enheter till BLUEBUS med två ledare utan hänsyn till polariteten. Varje fotocellspar måste ha en egen funktionsadress; byglarna på TX och RX i samma par måste vara identiska. Adressen FOTO 3 används inte i den här slaggrindsinstallationen. Placering, adresser och reaktioner finns i anslutning och adressering av fotoceller MC824HR30.
Utför en ny identifiering efter att en fotocell eller STOP-enhet har lagts till eller tagits bort. Fotoceller är ett kompletterande skydd; de ersätter inte korrekt mekanik, skydd vid alla riskområden eller kraftmätning.
Första start och inlärning
Kontrollera först manuell manövrering, dränering, mekaniska stopp, jordning och säkerhetsanordningar. Drivningen måste vara låst för automatisk drift. Utför inlärningen med grindens rörelsebana fri och under teknikerns uppsikt.
Val av motor på MC824HR30

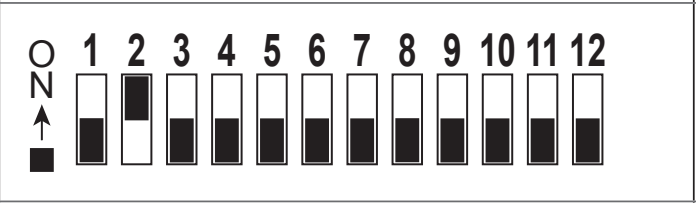

Ställ in motorväljaren innan lägesinlärningen: MFAB3024 – endast DIP 2 till ON, alla övriga DIP 1–12 till OFF. I servicegränssnittet Oview visas detta val som ME3024. ON-läget är på bilden vänt mot brytarnumren. Inställningen måste motsvara motorn, inte satsens handelsbeteckning.
Inlärning av BlueBUS-enheter och STOP
Efter påslagning ska BlueBUS blinka en gång per sekund och FLASH förbli släckt. Håll på den stillastående grinden OPEN ▲ + STOP/SET i cirka 3 sekunder; släpp när L1/L2 blinkar snabbt. Vänta tills inlärningen är klar: LED STOP lyser och L1/L2 slocknar. Inlärning måste utföras även utan anslutna enheter och efter varje ändring av installationen.
Automatisk inlärning av ändlägen
- Kontrollera väljarens inställning, tilldelningen av M1/M2 och ENC1/ENC2 samt båda mekaniska stoppen.
- Håll CLOSE ▼ + STOP/SET i cirka 5 sekunder; släpp knapparna när L3/L4 blinkar snabbt.
- För två grindblad följer långsam stängning av M1, långsam stängning av M2, långsam öppning av M2 och M1 med styrt mellanrum samt snabb stängning av båda. En installation med ett grindblad använder endast M2.
- När inlärningen är klar slocknar L3/L4. Testa öppning, stängning, inbromsning och att grindbladen rör sig i rätt ordning.
Om riktningen eller ordningen är fel ska rörelsen omedelbart stoppas med knappen OPEN eller CLOSE. När grindbladen byter plats ska tilldelningen ändras efter att både nätströmmen och batteriet kopplats bort M1/M2 tillsammans med motsvarande ENC; vid omvänd rörelseriktning korrigeras endast motorparet. Använd inte skyddsledaren eller encodern för att ändra rörelseriktningen. Upprepa sedan inlärningen.
Utlösning av en fotocell eller STOP avbryter inlärningen och L1 börjar blinka. Åtgärda orsaken och börja om. Manuell finjustering, SA/SC-lägen och blandad inlärning beskrivs i styrenhetens manual; blandad inlärning bygger vidare på en tidigare automatisk inlärning.
Test och överlämning av grinden
Teknikern måste testa varje använd manöveranordning, fotoceller, STOP och säkerhetskanter i deras arbetslägen, stoppens hållfasthet, den manuella frikopplingen och krafterna över hela grinden. Inställning av kraft eller hastighet får inte dölja mekaniskt motstånd. Använd automatiseringen först efter ett godkänt test; ta emot nycklarna och underhållsplanen.
Inställningar, fjärrkontroller och service av styrenheten
| Vad du behöver | Tillvägagångssätt och villkor |
|---|---|
| Automatisk stängning | Aktivering av funktionen och säkerhetsvillkor |
| Paustid | Tiden mellan öppning och automatisk stängning |
| Motorernas hastighet | Hastigheten måste vara säker för hela grinden |
| Motorernas kraft | Åtgärda först det mekaniska motståndet |
| Delvis öppning | Enbart grindblad M2 eller båda grindbladen, beroende på val |
| Fjärrkontroller och antenn | Parkoppling med den mottagare som faktiskt är installerad |
| Reservströmförsörjning | PSS324 eller äldre PS324 med rätt adapter och inställning |
| Felsignaler och återställning | Ta först reda på orsaken; återställning av kretskortet och radering av radion är olika åtgärder |
Detaljerade intervall, LED-indikeringar och fabriksinställningar finns i programmeringen av MC824HR30. Följ den egna proceduren för äldre kretskort. Upprepa säkerhetstestet efter ändring av kraft, hastighet eller stopp.
Manuell frikoppling och återgång till drift
Frikoppla endast när grinden står stilla. Stäng av strömmen och säkra grindbladet så att det inte kan röra sig av sig självt. Frikopplingen måste vara åtkomlig från den sida som behövs, även vid strömavbrott.
| Mekanism | Tillvägagångssätt |
|---|---|
| MEA2 – nyckel | Skjut undan låsskyddet, sätt i nyckeln och vrid den 90° medurs. Grindbladet kan nu flyttas manuellt. För att låsa igen, vrid nyckeln 90° moturs. |
| MEA3 – spak | För in spaken i det stjärnformade hålet och vrid för att lossa kopplingen enligt bilden. Flytta sedan grindbladet manuellt. Återställ mekanismen till låst läge innan automatisk användning. |
Kontrollera att drivenheten är kopplad till grindbladet efter låsning och ta bort nyckeln eller spaken. Slå på strömmen igen och genomför hela rörelsen under uppsikt. Vid fel ska grinden lämnas säkert i manuellt läge och service ordnas.
När drivenheten inte fungerar som den ska
| Symtom | Kontrollera |
|---|---|
| Grindbladet är trögt även när det är frikopplat | Gångjärn, att boxen och grindbladet har samma axel, deformationer, smuts och stopp. Åtgärda först den mekaniska orsaken. |
| Det står vatten i boxen | Koppla bort strömmen. Rengör och kontrollera avrinningen enligt underhållsanvisningarna. En tekniker måste kontrollera skadade elektriska delar. |
| Motorn går, men grindbladet rör sig inte | Återlåsning av frikopplingsmekanismen och kopplingen mellan de mekaniska armarna och grindbladet. |
| Fel riktning eller ordningsföljd | Motorledningarna och korrekt tilldelning av encodrar, därefter ny inlärning av ändlägen. |
| L3/L4 blinkar eller ändlägena är fel | Rätt motorval med DIP, båda mekaniska stoppen och att inlärningen slutförts. |
| Motorn startar inte eller stannar | Strömförsörjning, säkringar, STOP, fotoceller och antal blinkningar på styrenheten. Koppla inte förbi säkerhetsanordningarna. |
| Endast fjärrkontrollen fungerar inte | Batteriet, kodningskompatibiliteten, antennen och knappens lagring i rätt mottagare. |
För att få hjälp, ta fram motorns och styrenhetens beteckning, typ av fotoceller och mottagare, LED-status, antal blinkningar och det steg då problemet uppstår. Kontakta oss.
Underhåll och säker användning
Låt en tekniker utföra professionell kontroll och underhåll minst var sjätte månad, och oftare vid krävande förhållanden enligt serviceplanen. Följande moment och kraftmätningar ska utföras av en kvalificerad tekniker. Koppla från både nätströmmen och batteriet före underhåll och säkra grindbladet så att det inte kan röra sig.
- Rengör boxen och dräneringen, kontrollera att vattnet rinner undan fritt och kontrollera kabelskyddsrörets skick.
- Kontrollera gångjärnen, de mekaniska hävarmarna, motorns infästning och stoppen; smörj kontaktytorna enligt monteringsanvisningen.
- Prova den manuella frikopplingen och lås sedan fast den igen.
- Upprepa den manuella rörelsen längs hela banan, testa varje säkerhetsanordning och låt en kvalificerad tekniker mäta krafterna.
- Dokumentera kontroller och reparationer i serviceplanen. Använd inte en skadad enhet.
Håll fotocellerna rena, förvara fjärrkontroller utom räckhåll för barn och gå inte in i grindbladets rörelseområde medan det rör sig. Stäng av automatiksystemet och tillkalla en tekniker vid ovanliga ljud, ökat motstånd eller fel. Utför inte elektriska eller mekaniska reparationer på egen hand.
Tekniska data och mått
| Parameter | MFAB3024 |
|---|---|
| Motor och avkänning | 24 V DC, magnetisk encoder; utan inbyggd styrenhet |
| Strömförbrukning | 5 A |
| Effektförbrukning | 120 W |
| Varvtal | 1,4 varv/min |
| Vridmoment | 250 Nm |
| Drift | 76 cykler/h vid 90°; 38 cykler/h vid 180°; arbetscykel 80 % |
| Standardöppningsvinkel | Upp till 110°; större vinkel med MEA1 endast för grindblad upp till 2,5 m |
| Kapslingsklass och temperatur | IP67; −20 till +50 °C |
| Motorns vikt | 11 kg; box och övrig utrustning bedöms separat |
| Matningskabel | 2 m |
| Monteringsmått i boxen | Yttermått 390 × 322 mm; boxhöjd 147,5 mm och utskjutande del 47 mm enligt bilden. Exakt montering avgörs av den medföljande boxen |
| Box | MFABBOX eller MFABBOXI |
Bestäm grundgropens mått och grindbladets monteringshöjd utifrån den medföljande boxen, dräneringen och byggförhållandena. Måttskissen ersätter inte kontrollen av gångjärnens och boxens inbördes linjering.
