NICE EPMB – Era Photocell Medium – fotoceller med BlueBUS-anslutning (1 par)
| Produkttillgänglighet: | I lager | Vi skickar normalt varor inom 24 timmar. |
|---|
i lager
746,66 kr inkl. moms
| Vikt |
|---|
| 0,20 kg |
Produktbeskrivning NICE EPMB – Era Photocell Medium – fotoceller med BlueBUS-anslutning (1 par)
Fullt kompatibel efterföljare NICE MOFB-fotoceller.
Fotoceller för utomhusbruk NICE EPMB (teknisk specifikation) installeras mitt emot varandra över grindöppningen, eller på valfri plats där det finns risk för att grinden stöter emot ett hinder. De skapar en infraröd stråle längs den optiska axeln. Om strålen bryts skickas en signal till grinden om att stoppa rörelsen. Om strålen bryts skickas en signal till grinden om att stoppa rörelsen. De kan endast användas med enheter som stöder tekniken NICE BlueBUS.
Montering av NICE EPMB-fotoceller

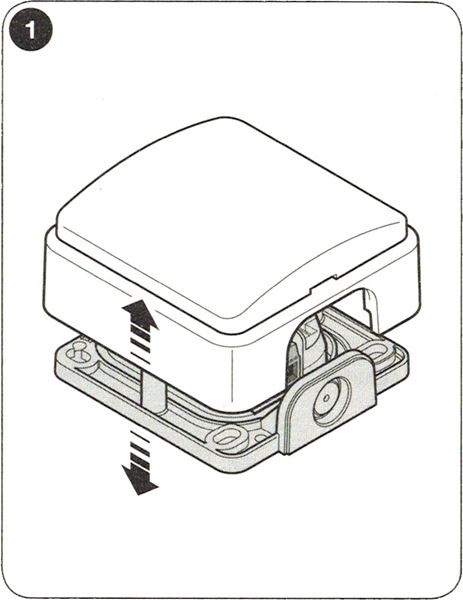

| 1. Öppna fotocellen | 1a. Ta bort det genomskinliga locket |
|---|---|
 |
 |

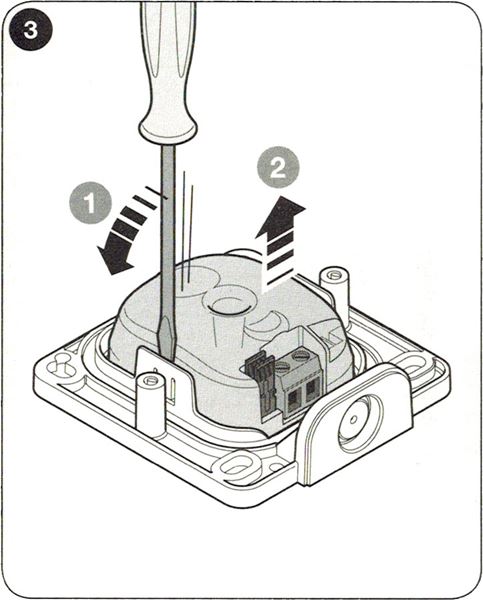

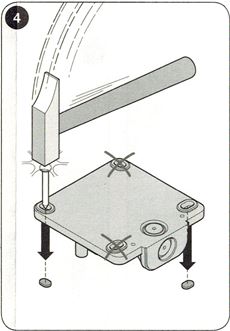

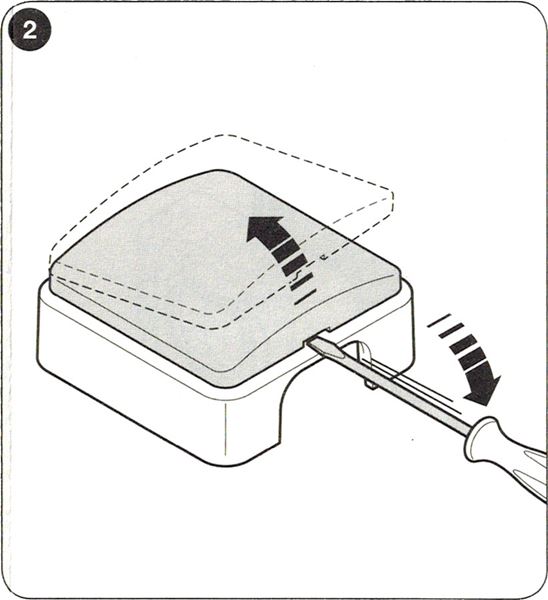

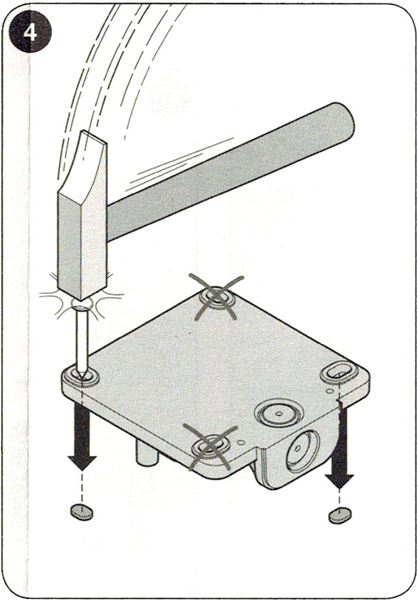

| 2. Dra ut elektroniken i pilarnas riktning enligt bilden | 3. Slå ut hålen som behövs för monteringen |
 |
 |

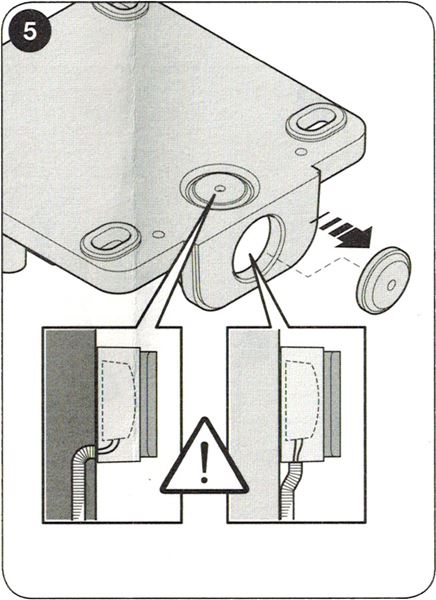

| 4. Slå ut den kabelgenomföring som behövs | 5. Se monteringsexemplen, för att se hur fotocellerna ska placeras på installationsplatsen. |
 |
|

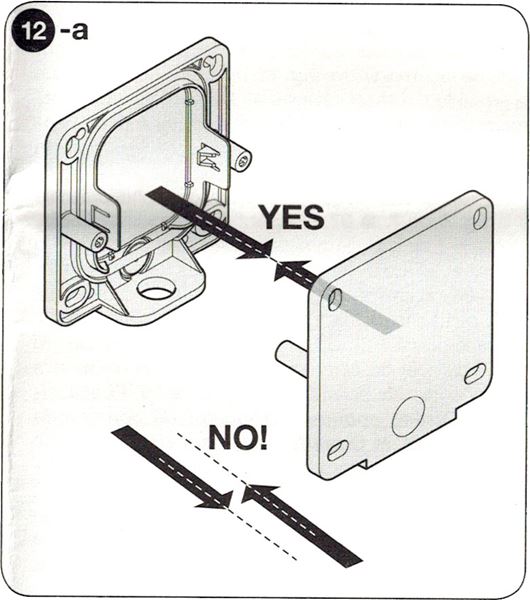

| 6. Utifrån fotocellernas placering på installationsplatsen ställ in adresseringsbyglarna enligt tabellen. | 7. Placera fotocellerna mitt emot varandra, vinkelrätt |
 |
 |

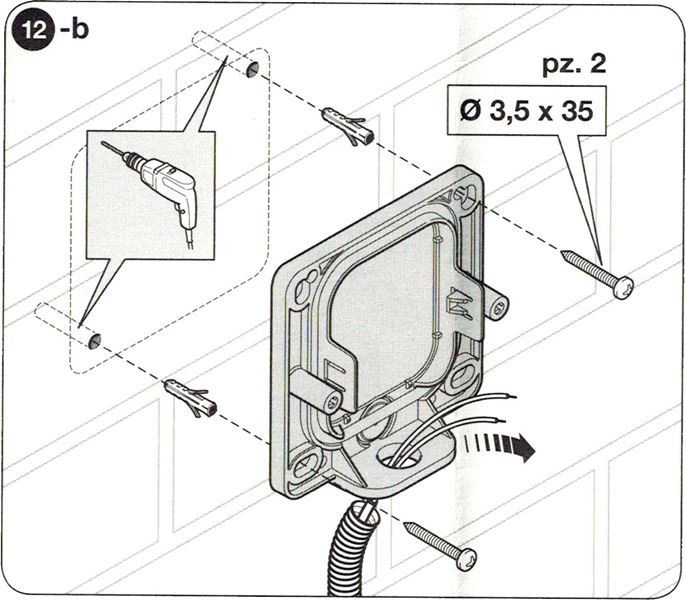

| 8. Montera fotocellernas hus på väggen eller stolpen | 9. Anslut fotocellernas kablar (koppla naturligtvis bort strömförsörjningen först) |
 |
 |

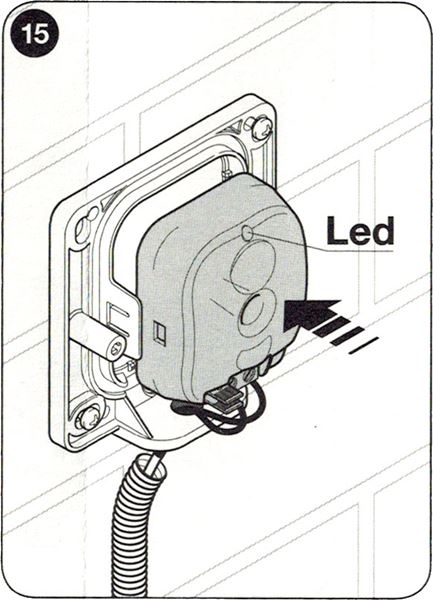

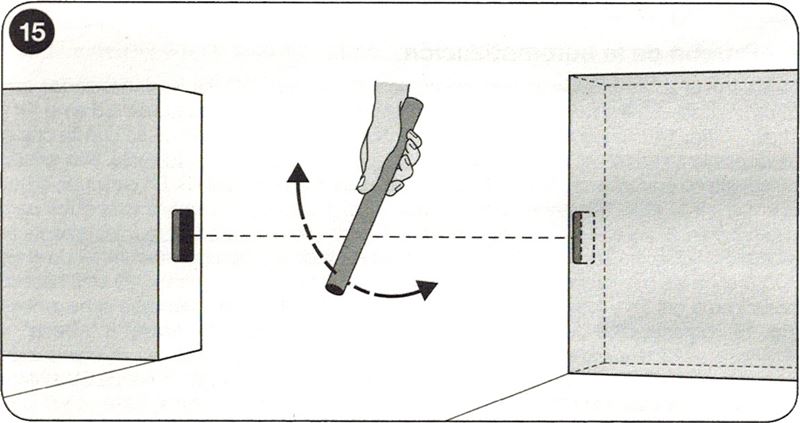

| 10. Sätt in fotocellernas anslutna elektronik i fotocellernas hus och slå på strömmen. Genomför identifieringsfasen för anslutna enheter på drivenhetens styrenhet. | 11. Testa fotocellerna. Om du stöter på problem följer du felsökningsanvisningarna |
 |
 |

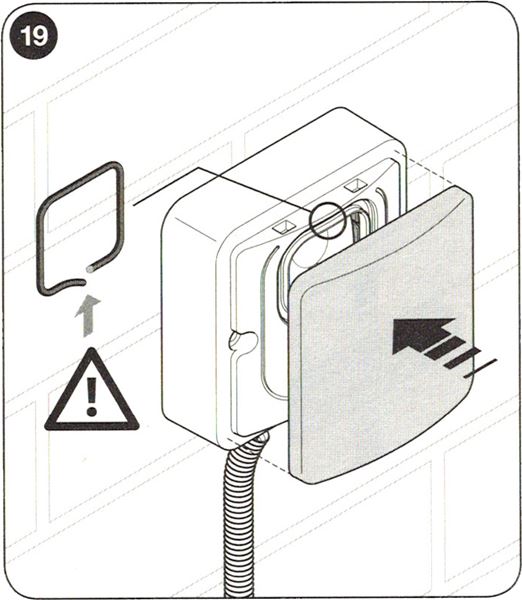

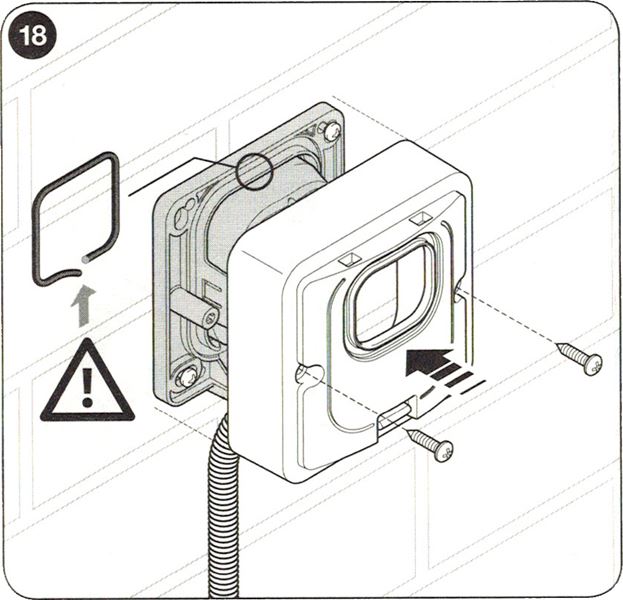

| 12. Sätt på locket på fotocellen och fäst det med skruvarna. Glöm inte tätningsgummit | 13. Sätt på det genomskinliga locket. Glöm inte tätningsgummit. |
 |
 |
Anslutning av flera fotocellpar NICE EPMB till datanätverket NICE BlueBUS

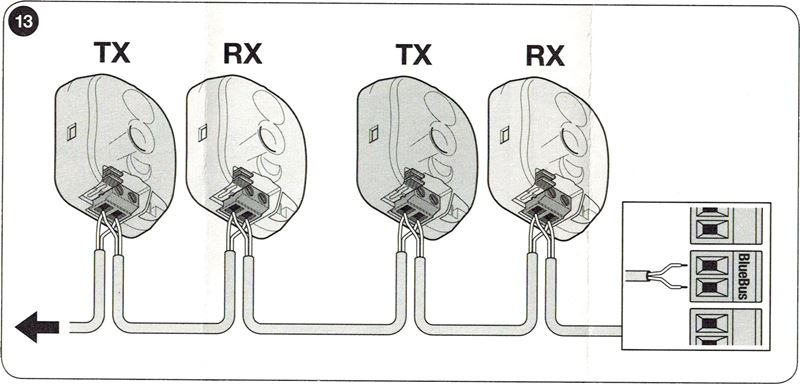

Placera fotocellerna i en konfiguration runt grinden eller portarna enligt monteringsexemplen för fullständig anslutning och ställ in byglarna enligt bygelkonfigurationstabellen för fotocellerna NICE EPMB för grinddrivningen. För att förhindra störningar mellan fotocellpar som är placerade nära varandra måste sändarnas och mottagarnas riktning följa dessa monteringsexempel, och riktningen på sändarna måste följas TX och mottagarna RX. Anslut fotocellerna parallellt enligt bilden (polariteten behöver inte följas):

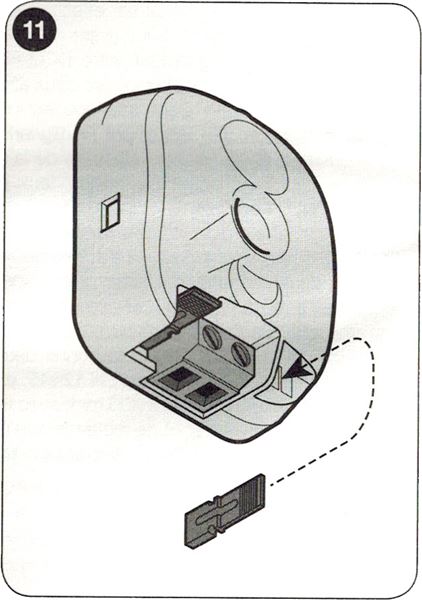

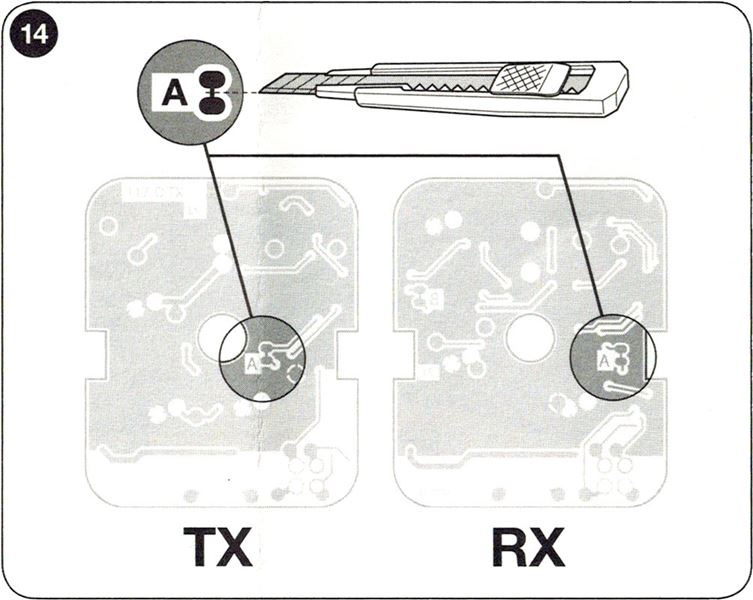

Om du vill att fotocellerna ska fungera som grindöppnare (se FA1 och FA2 i monteringsexemplen), dvs. när du kör in ett fordon mellan deras optiska axlar och de ska öppna grinden, måste förbindelsen brytas A på sändaren TX och mottagaren RX, se bilden:
Exempel på fullständig anslutning av flera par NICE-fotoceller EPMB drivsystem

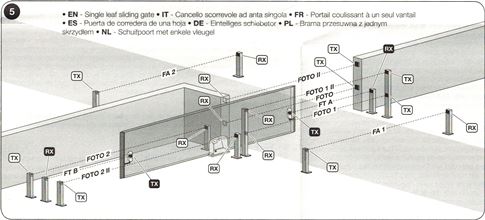

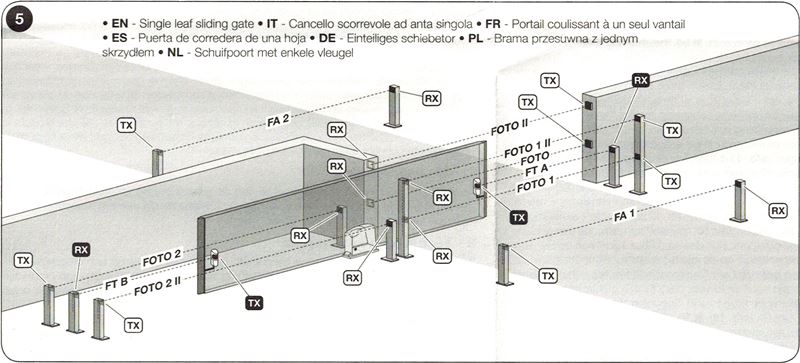

1. Skjutgrind med ett grindblad

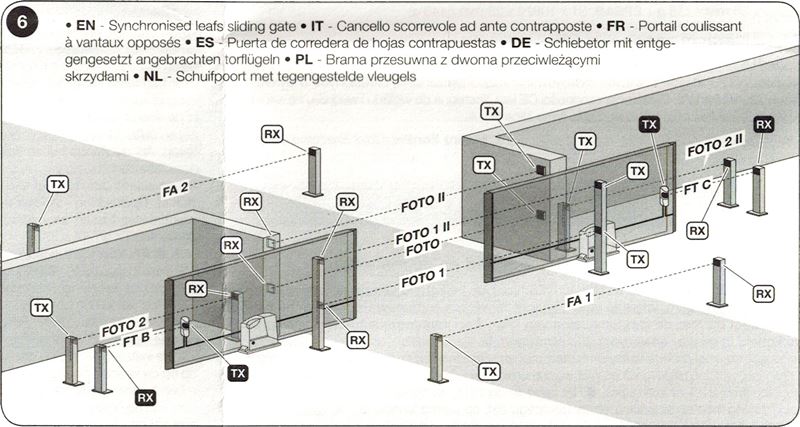

2. Två synkroniserade skjutgrindar mittemot varandra

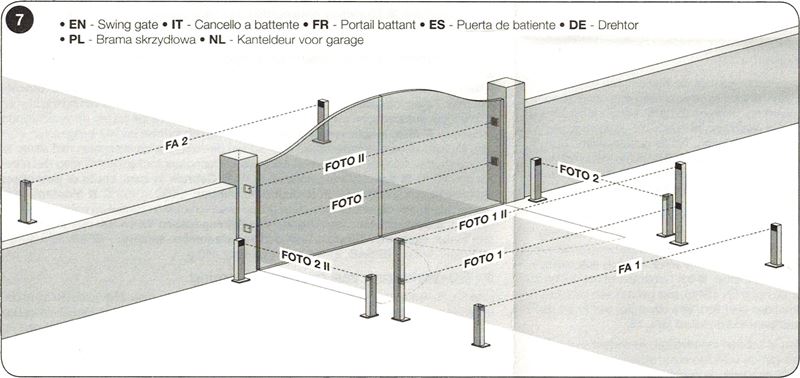

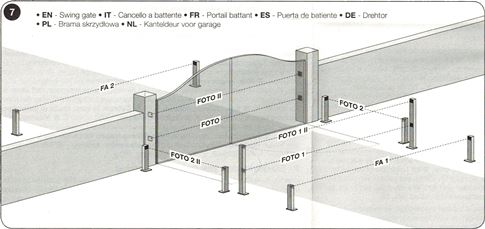

3. Slaggrind

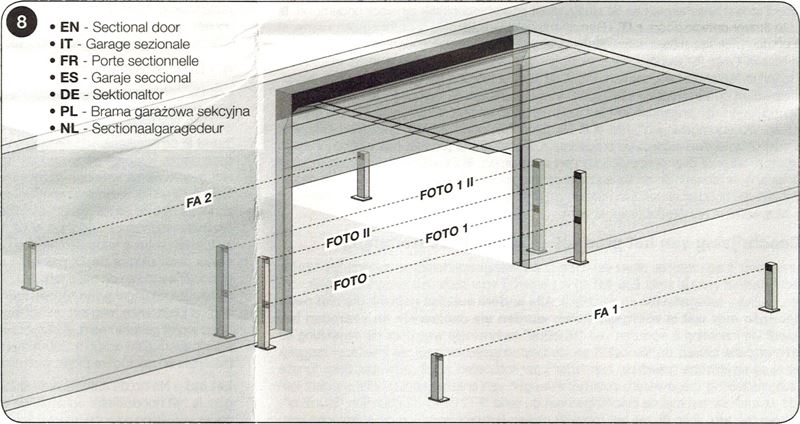

4. Sektionsgarageport

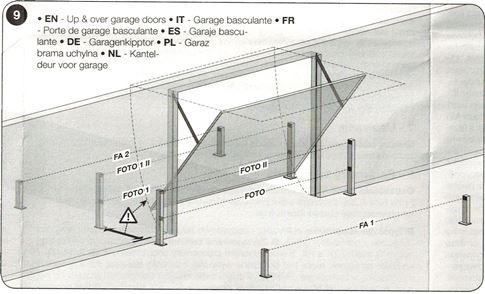

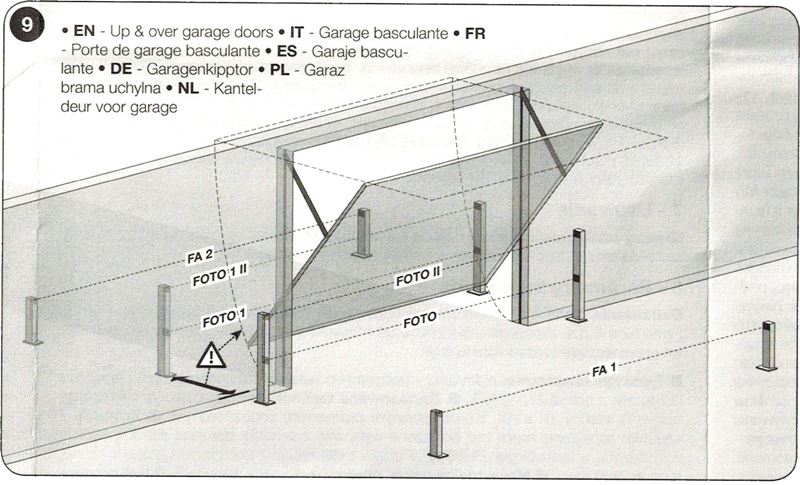

5. Vipport
Tabell över byglingar för NICE-fotoceller EPMB grinddrivsystem
|
Anslutning av flera par fotoceller till systemet BlueBUS görs genom att ställa in olika kombinationer av byglar, där varje anslutet par måste ha en unik bygelkombination. Se till att inga två par med samma kombination finns i samma BlueBUS-datanätverk. Bygeln måste ställas in på samma värde på både sändaren TX och mottagaren RX i ett och samma fotocellpar. Om bygeltypen bara använder en eller ingen bygel ska de återstående byglarna alltid sparas för framtida bruk. |
| Fotocellparets beteckning | Bygelkombination |
|---|---|
| FOTO |  |
| FOTO II |  |
| FOTO 1 |  |
| FOTO 1 II |  |
| FOTO 2 |  |
| FOTO 2 II |  |
| FOTO 3 |  |
|
FA1 |
 |
|
FA2 |
 |
Om en fotocell av någon anledning måste bytas ut räcker det att ställa in samma bygel som på den ursprungliga fotocellen; det är inte nödvändigt att genomföra fasen för identifiering av enheterna.
Funktionskontroll och felsökning av anslutning av NICE EPMB-fotoceller EPMB
|
När drivenhetens enheter har identifierats kontrollerar du att lysdioden på både sändaren TX och mottagaren RX blinkar. Beroende på hur lysdioden blinkar kan följande situationer uppstå: |
| LED ”L” | Situation | Åtgärd |
|---|---|---|
| Lyser inte | Fotocellen saknar strömförsörjning eller är defekt. | Kontrollera att spänningen vid fotocellernas ingångar är cirka 8-12V. Om spänningen är korrekt är fotocellerna troligen defekta. |
| 3 snabba blinkningar och en sekunds paus | Enheten har inte identifierats av drivenhetens styrenhet. | Upprepa identifieringsfasen på styrenheten. Kontrollera att varje fotocellpar har tilldelats en unik adress med hjälp av byglar en unik adress. |
| Mycket långsam blinkning | Sändaren TX sänder regelbundet Mottagaren RX tar emot en utmärkt signal |
Normal funktion |
| Långsam blinkning | Mottagaren RX tar emot en bra signal | Normal funktion |
| Snabb blinkning | Mottagaren RX tar emot en svag signal | Normal funktion. Det är ändå bäst att kontrollera att sändaren TX och mottagaren RX är riktade mot varandra och att skyddskåporna är rena. |
| Mycket snabb blinkning | Mottagaren RX tar emot en mycket svag signal | Funktionen är fortfarande normal, men på gränsen. Kontrollera helst att sändaren TX och mottagaren RX är riktade mot varandra och att skyddskåporna är rena. |
| Lyser | Mottagaren RX tar inte emot någon signal | Kontrollera att lysdioden på TX blinkar långsamt. Kontrollera att det inte finns något hinder i den optiska axeln mellan sändaren TX och mottagaren RX. Kontrollera att TX och RX är riktade mot varandra. |
Tekniska specifikationer för NICE EPMB-fotoceller EPMB
| Produkttyp | Detektor för automatiska slaggrindar, skjutgrindar och garageportar av typ D enligt standard EN 12453, bestående av en sändare TX och mottagaren RX. |
|---|---|
| Teknik | Direkt optisk interpolation TX-RX med modulerad infraröd stråle. |
| Strömförsörjning/utgång | Enheten får endast anslutas till ett datanätverk som stöder NICE-gränssnittet BlueBUS, från vilket den tar emot elektrisk spänning och skickar ut en utsignal. |
| Strömförbrukning | 1 BlueBUS enhet |
| Detektionsförmåga | Opaka objekt större än 50 mm som passerar genom den optiska axeln mellan sändaren TX och mottagaren RX med en hastighet under 1,6 m/s. |
| Sändarens TX sändningsvinkel | 20° +-25% |
| Mottagarens RX mottagningsvinkel | 8° +-25% |
| Normal räckvidd (användbar) | 15 m (vid ogynnsamma väderförhållanden kan den halveras, t.ex. vid dimma, regn, damm osv.) |
| Maximal räckvidd | 30 m |
| Adressering | 7 par med skyddsfunktion och 2 par med kommandofunktionen ”Öppna” |
| Användning i sura eller salta miljöer eller i miljöer med ökad explosionsrisk | Nej |
| Montering | Vertikal väggmontering. Maximal kabellängd för en gren i BlueBUS-systemet är 50 m. |
| Skyddsklass | IP44 |
| Driftstemperatur | -20°C till 55°C |
| Mått (b×h×d) | 50x80x28,5mm (en fotocell) |
| Vikt | 143g (fotocellerna tillsammans) |

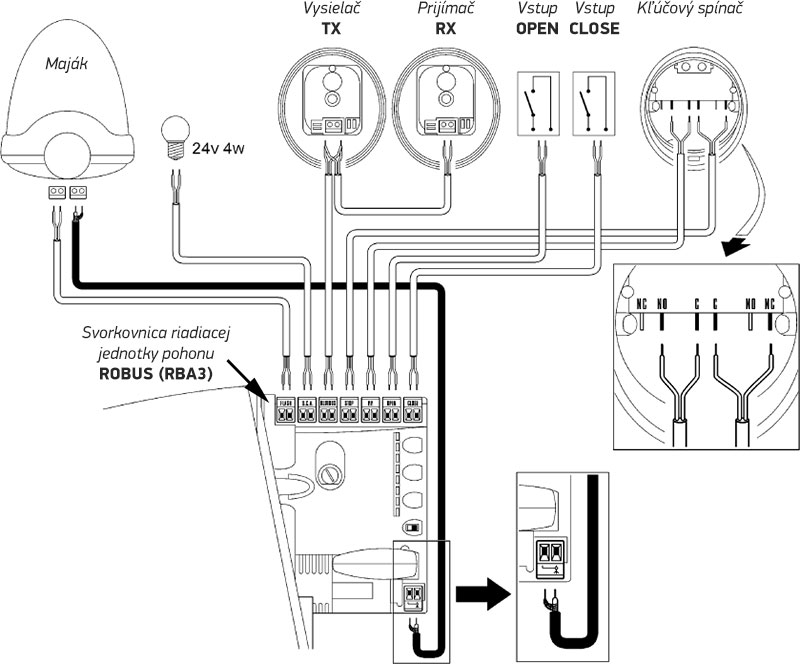

Anslutning av fotoceller NICE EPMB med motor NICE Robus 400, 600, 1000

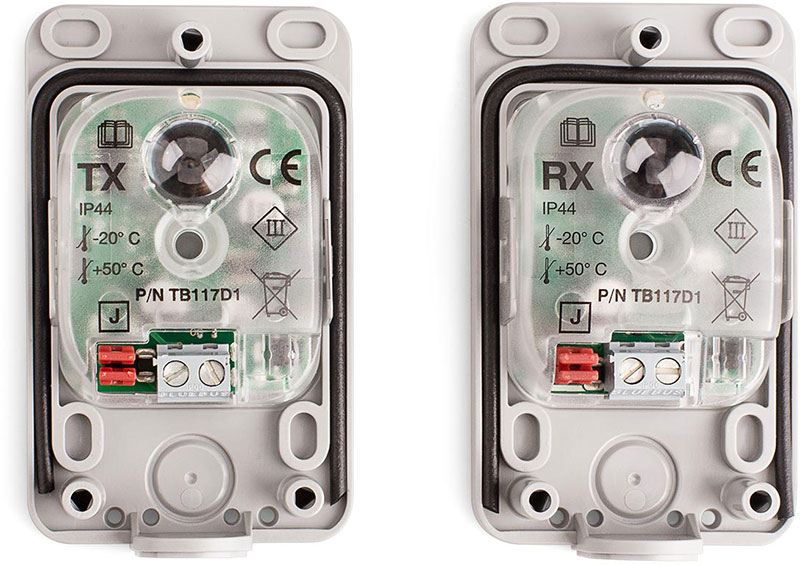

Fotocellernas insida NICE EPMB för grindmotorer
