NICE Wallyght WLT – multifunktionell varningslampa med LED
| Produkttillgänglighet: | I lager | Vi skickar normalt varor inom 24 timmar. |
|---|
i lager
579,39 kr inkl. moms
| Vikt |
|---|
| 0,15 kg |
Produktbeskrivning NICE Wallyght WLT – multifunktionell varningslampa med LED
NICE Wallyght WLT är en multifunktionell LED-indikator som, när den ansluts till kompatibla styrenheter för drivsystem, kan fungera som en klassisk blinkande varningslampa, eller fungera som omgivningsbelysning.
När den ansluts till strömförsörjningen kan den vara tänd hela tiden med till exempel en strömbrytare, eller så kan den vara automatiskt aktiverad vid skymning med hjälp av en ljussensor (Detta fungerar endast vid 180° ljusriktning).
Strömförsörjningen är universell 12/24V AC/DC.

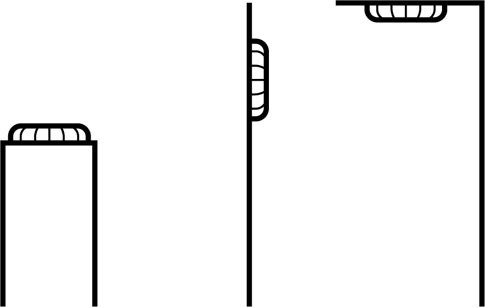

Monteringen kan göras vertikalt eller horisontellt (även i taket), och du kan ställa in belysningens riktning.
Varningslampan WLT har skyddsklass IP44 för utomhusbruk.
Den innehåller två 1 W-lysdioder, som ger 70 000 timmar kontinuerlig belysning.
Monteringsanvisning för NICE Wallyght WLT-varningslampan

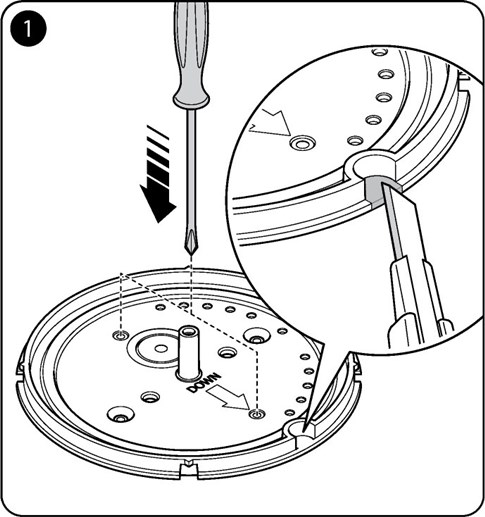

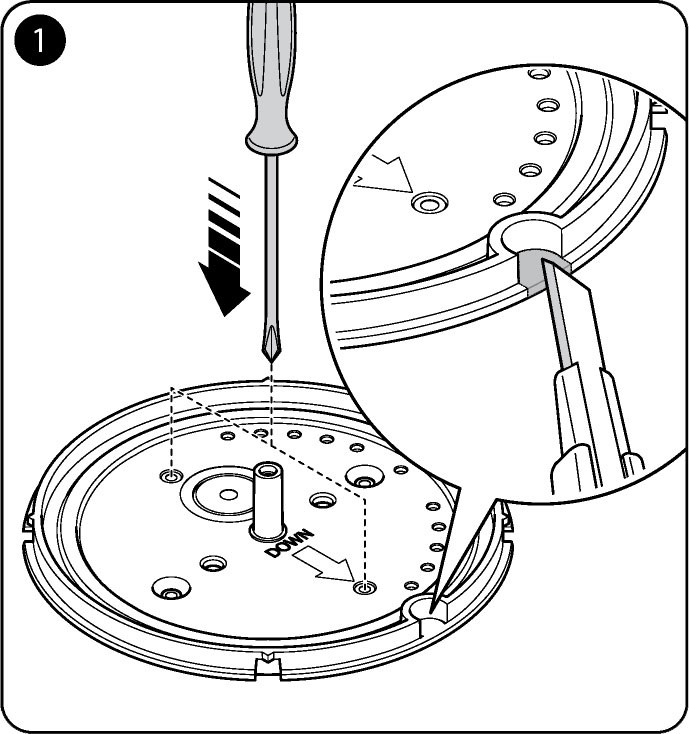

1. Förbered monteringsplattan
Tryck ut de förberedda skruvhålen med en skruvmejsel. Skär ut en öppning för kabeln längst ned med en kniv, eller tryck ut det förberedda hålet ovanför axeln (isolera hålet ordentligt eller använd en kabelgenomföring).

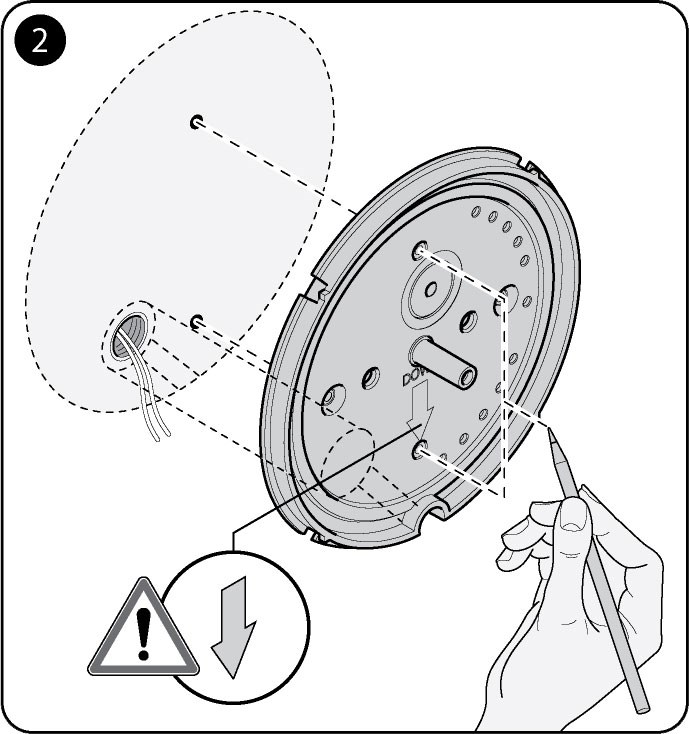

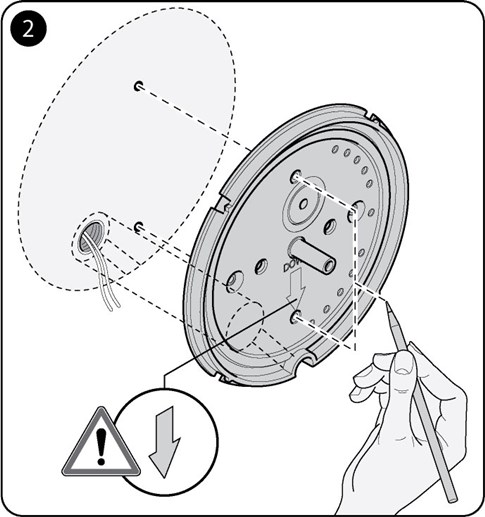

2. Markera monteringsplattans kontur
Nu bör du redan ha dragit fram kabeldragningen. Markera de önskade monteringshålen och rikta huset så att pilen pekar nedåt vid vertikal montering. Vid vertikal montering ska pilen på huset peka nedåt.

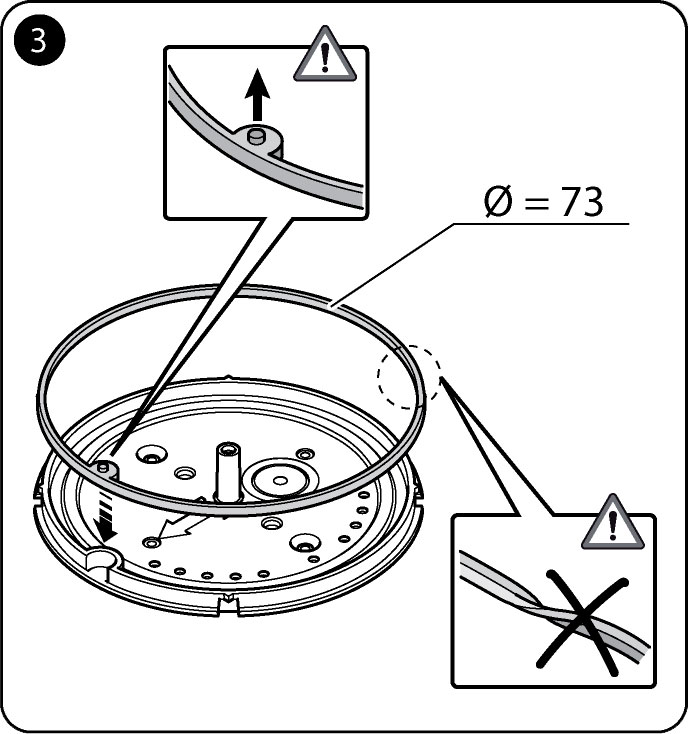

3. Montera tätningarna
Detta steg är nödvändigt vid utomhusbruk. Placera tätningen på framsidan med den upphöjda delen uppåt och se till att den inte vrids.

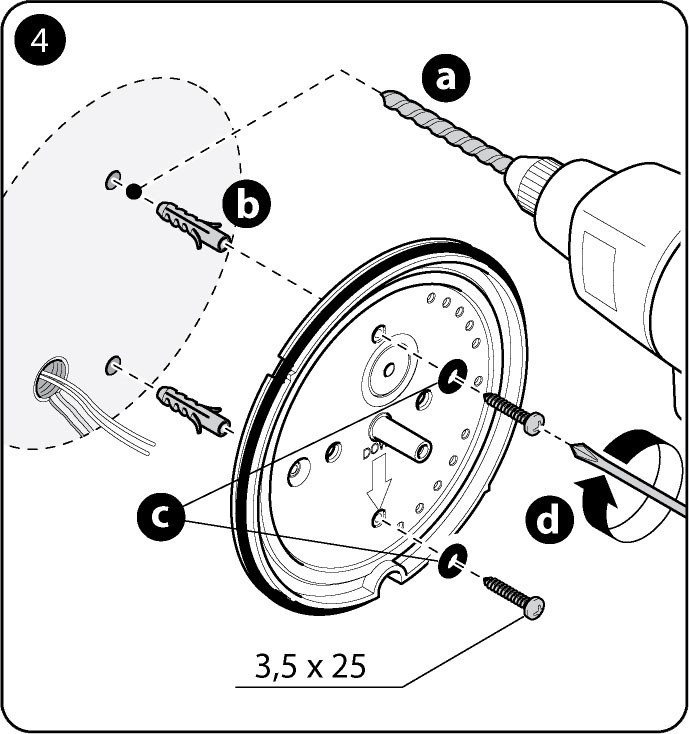

4. Montera monteringsplattan
a) Borra de markerade hålen
b) Sätt i pluggar som passar underlaget
c) Trä skruvtätningarna på skruvarna
d) Dra åt skruvarna försiktigt
5. Ställ in ljusriktningen
Du har två alternativ – antingen lyser lampan åt alla håll (360°), eller så kan du rikta den åt ett visst håll (180°). Vi rekommenderar att du i det här steget går vidare till steg 6, slutför monteringen med valfri ljusriktning och återvänd sedan till det här steget när det är mörkt, med en pannlampa, så att du ser hur ljuset fungerar :)
|

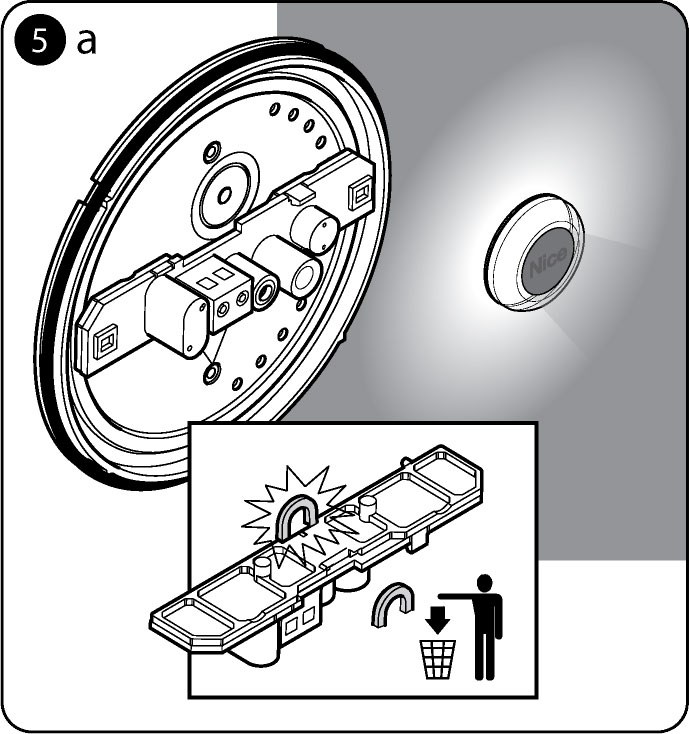

I. Alternativ – 360° belysning Bryt av hakarna och lägg kretskortet plant. |

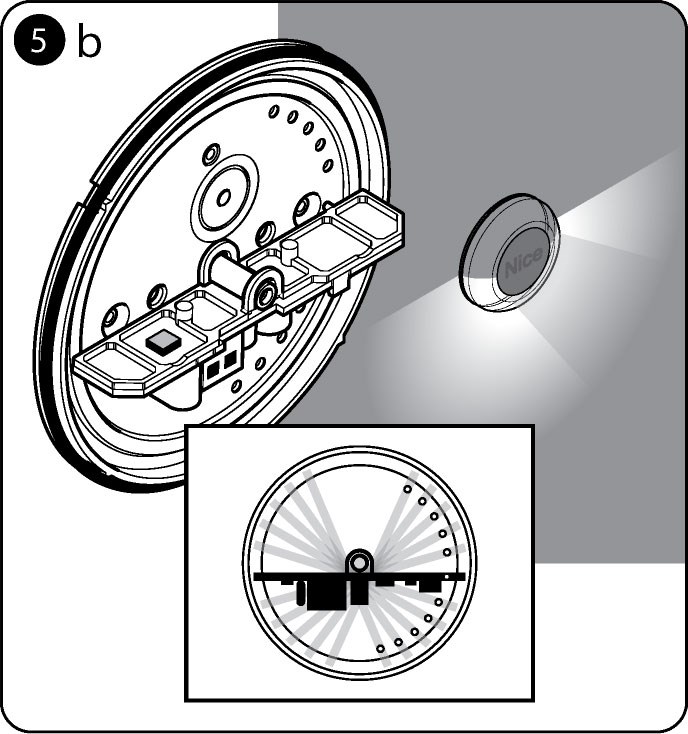

II. Alternativ – 180° belysning Vrid kretskortet i önskad riktning och fäst det med stiftet på monteringsplattan. |
 |
 |

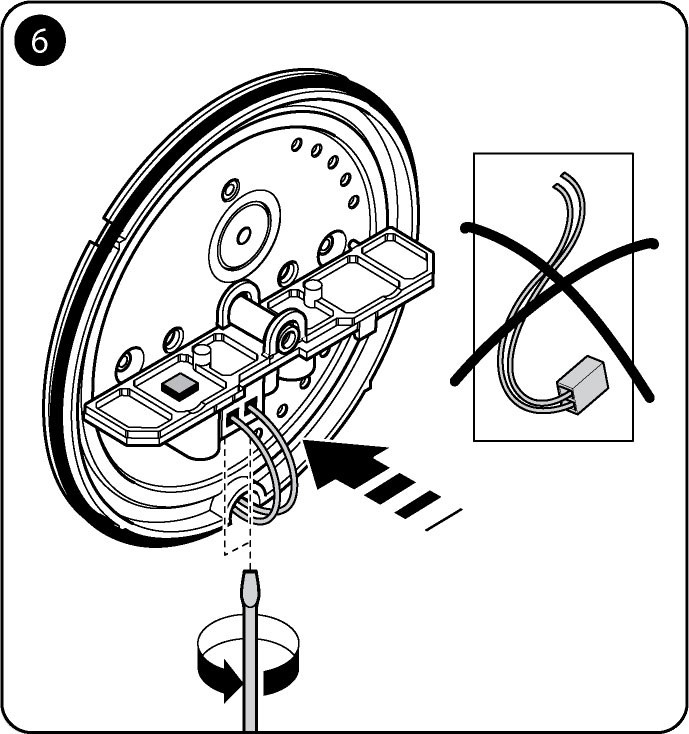

6. Anslut kablarna
Om du inteansluter NICE WLT ovanpå WALKY-motorn (vilket du med 99 % sannolikhet inte gör), ska du inteanvända de medföljande kablarna med kontakt, utan i stället egna kablar med en maximal diameter på 1 mm. Dra ut kablarna en bit, klipp bort den utskjutande delen och placera dem så att de inte skuggar (det vill säga så att de inte skuggar när lampan är tänd). Se också till att de inte hindrar ljussensorn, om du tänker använda den.

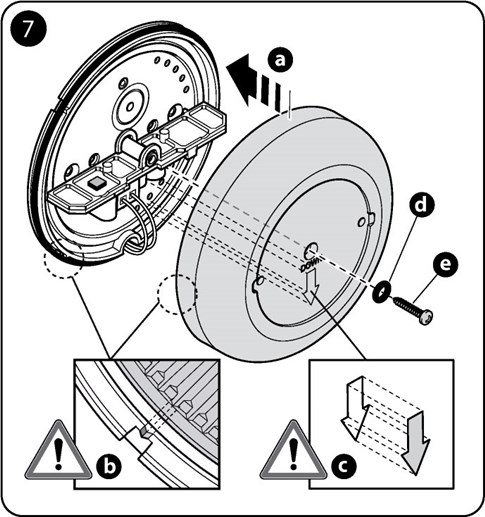

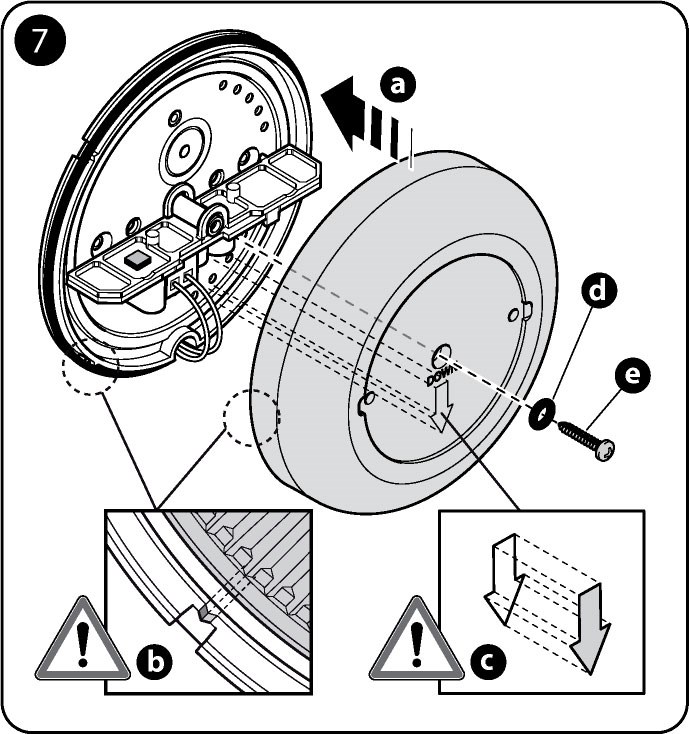

7. Montera det övre locket
a, c) Sätt på det övre locket så att pilen på locket sammanfaller med pilen på monteringsplattan
b) Se samtidigt till att monteringsplattans fyra utsprång passar in i spåren i det övre locket
d) Trä skruvtätningen på skruven
e) Dra åt skruven försiktigt

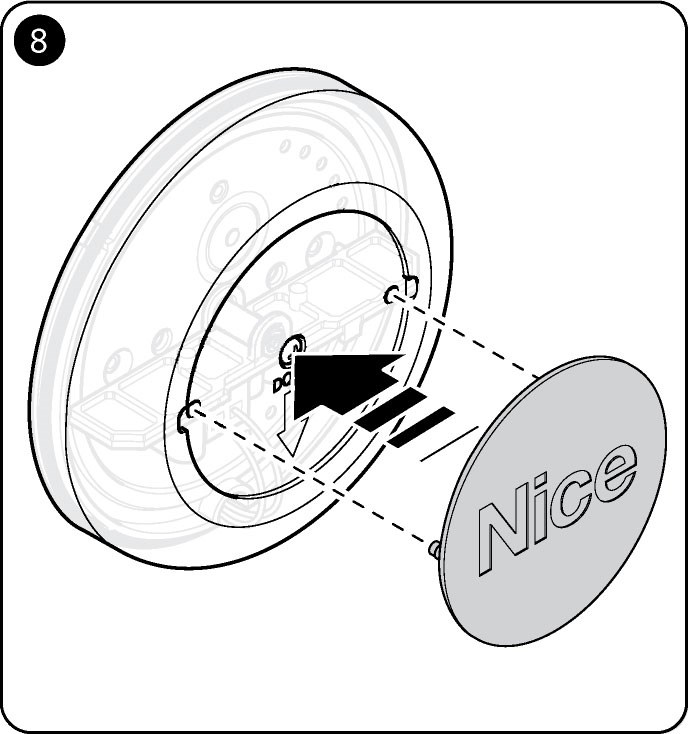

8. Montera täcklocket
Sätt dit täcklocket med NICE-logotypen, så är du klar.

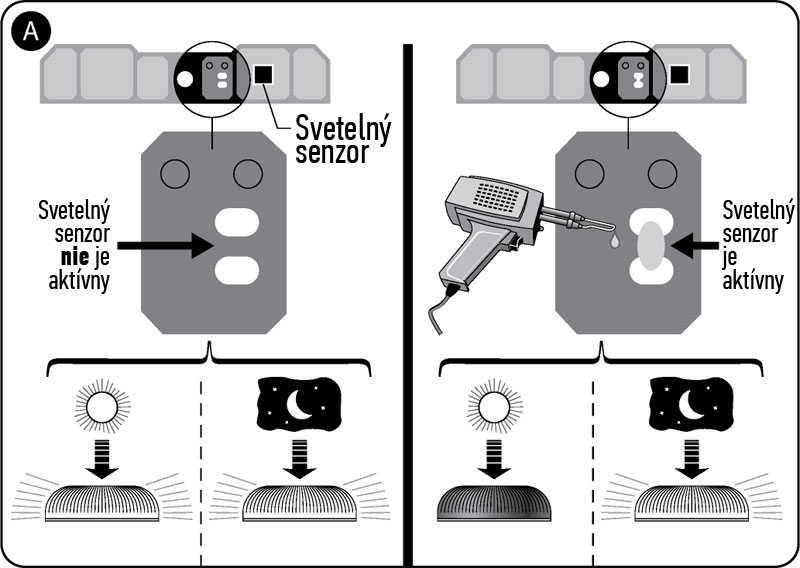

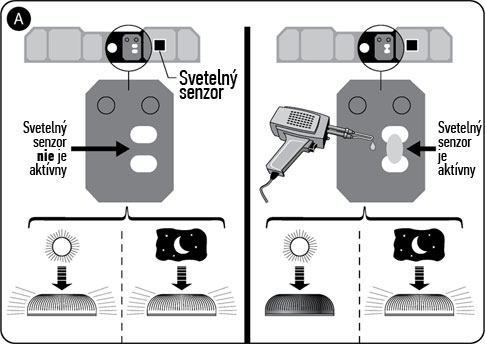

Aktivera/avaktivera ljussensorn på NICE WLT-lampan
Med ljussensorn tänds NICE WLT-lampan inte på dagen, men den lyser på natten. Ljussensorn är inteaktiverad från fabrik. Om du vill använda funktionen (OBS! detta fungerar endast om ljuset är inställt på 180°-riktning, se steg 5b), löd ihop kontakten på kretskortet enligt bilden:
Obs! Om du vill avaktivera ljussensorn igen bryter du förbindelsen (avlöder den).

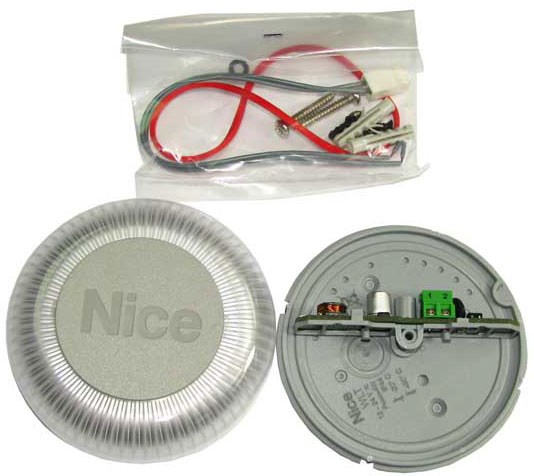

Bildgalleri för NICE Wallyght WLT-lampan
Kompatibla styrenheter för NICE Wallyght WLT-lampan
A924, MC824H, MC424L, WALKY, POP, HYKE, ROAD, ROBUS, RUN, NAKED SLIDING, SPIN, SPINBUS, SPIDER, SPIDO, TEN, SOON, S-BAR, M-BAR, L-BAR, SIGNO, WIL.
Tekniska specifikationer för NICE Wallyght WLT-lampan
NICE WLT-varningslampan kan försörjas med 12 V eller 24 V och fungerar med både växelström och likström.
| AC – växelström | DC – likström | |
| Nominell strömförsörjning | 12/24V AC | 12/24V DC |
| Maximal strömförsörjning | 40V AC | 30V DC |
| Strömförbrukning |
|
|
| LED-diodernas livslängd | ca. 70 000 timmar | |
| Funktioner | ljussensor | |
| Skyddsklass | III. | |
| Kapslingsklass | IP44 | |
| Driftstemperatur | -20°C till +50°C | |
| Mått | Ø88,7 × 21,7mm | |
| Vikt | 60g | |
