Produktbeskrivning NICE Moonclever MC824H – styrenhet för 24 V-drivenheter till slaggrindar i Toona-serien
Tillgänglig ersättare!
Styrenheten NICE Moonclever MC824H har ersatts av en nyare modell – NICE Moonclever MC824HR10.
NICE Moonclever MC824H är en styrenhet för automatisering av enkelbladiga, eller dubbelbladiga grindar. Drivenheterna som är kompatibla med den måste ha strömförsörjning 24Vdc och magnetisk encoder (rotationssensor som mäter motorns varvtal för exakt bestämning av grindbladets position).
Kompatibel endast med uttryckligen angivna drivenheter för slaggrindar:
- Metro (ME3024)
- Moby (MB4024, MB5024)
- Hyppo (HY7024, HY7124)
- Toona (TO4024, TO5024, TO7024)
- X-Metro (XME2124)
- Big-Metro (BM5024)
- Metroelite
- Wingoelite
Styrenheten MC824H innehåller styrenheten MCA1, som är monterad i en standardiserad plastbox Moonclever. Den har en kontakt av typen SM för anslutning av radiomottagare (SMXI, OXI, ...) från fjärrkontroller (Flor, Era Flor, Era One, Era Inti, ...).
Stöder tekniken BlueBus, som gör det enkelt att ansluta tillbehör (fotoceller, signallampa, kortläsare, nyckelbrytare, osv.) med enbart en tvåledarkabel, där polariteten inte behöver beaktas.
Tack vare tekniken 24V är den även lämplig för NICE Solemyo-solcellssystemet, som möjliggör strömförsörjning även på platser utan tillgång till el. Det går också att styrenheten strömförsörja från reservbatteriet NICE PS324, som under flera timmar efter ett strömavbrott möjliggör flera öppnings- och stängningsmanövrer för slaggrinden. När standbyläget är inställt har styrenheten med ansluten styrsignalmottagare en förbrukning på endast 2 W (vid strömförsörjning från PS324-batteriet, eller från Solemyo-solcellssystemet, är förbrukningen endast 0,1 W).
Stöder NICE Opera-tekniken. Diagnostik med hjälp av varningsljus.
Efter att grindbladets längd har mätts ställs accelerations- och retardationsintervallen vid öppning och stängning in automatiskt. Det går även att ställa in kraft, hastighet, gångöppning osv., se Programmering av drivenhetens styrenhet. Hinderdetektering under hela grindbladets rörelse säkerställer en säker drift av motorerna.
Styrenhet NICE Moonclever MC824H är lämplig för klimatförhållandena i Slovakien och uppfyller alla europeiska säkerhetsstandarder.
Tillbehör som är kompatibla med styrenheten NICE Moonclever MC824H
Vi rekommenderar att du köper till kompatibla tillbehör till styrenheten:
| Vad | Varför | Typ |
|---|---|---|
| Varningslampa | Varningslampan blinkar när grinden rör sig – lämplig vid utfarter med begränsad sikt. Den har också en inbyggd antenn som ger längre räckvidd för fjärrkontrollen. | - Lucy (LUCYB) - Moonlight (MLBT) |
| Fotoceller | De upptäcker hinder när grinden stängs och stoppar rörelsen – grinden kör inte på bilen eller någon person. | - MoonBUS (MOFB) |
| Sändare |
För fjärrstyrning av grinden. |
- FloR (Flo2R-s, Flo4R-s) |
| Mottagare | Behövs för fjärrstyrning av grinden. | - OXI - SMXI |
| Antenn | För bättre räckvidd för fjärrkontrollen. | - inbyggd i varningslampan LUCYB, MLBT - enbart ABFKIT-antenn, eller ABF |
| Knappsats | Om du skulle glömma fjärrkontrollen, eller om många fordon eller personer besöker dig och du inte vill ge alla en fjärrkontroll eller öppna grinden manuellt. | - MOTXR |
Manual till styrenheten NICE Moonclever MC824H
Manualen till styrenheten NICE Moonclever MC824H kan laddas ner här:
Manual till styrenheten NICE Moonclever MC824H

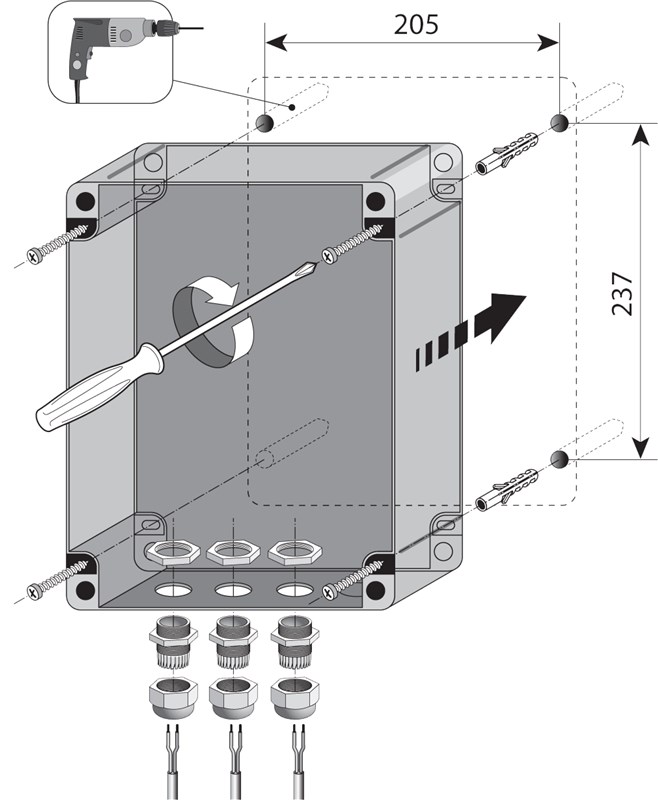

Montering av styrenheten NICE Moonclever MC824H

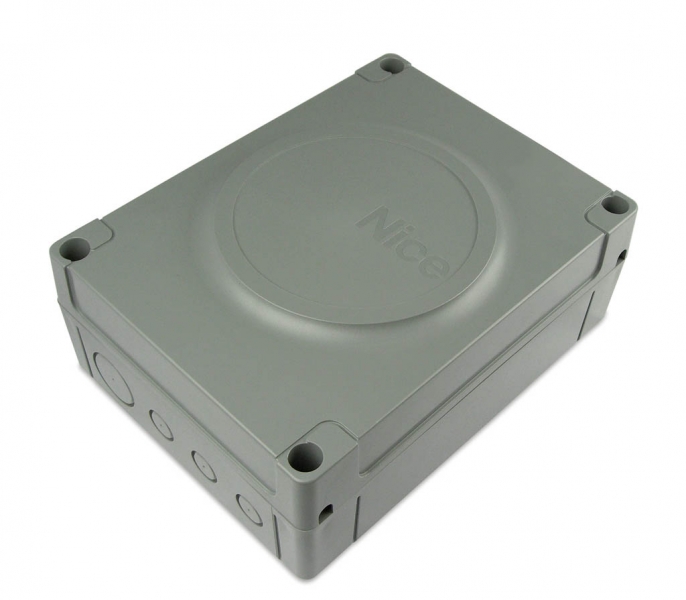

Montering av styrenheten i en standardiserad monteringsbox Moonclever sker genom att den fästs med fyra skruvar:
 |
 |

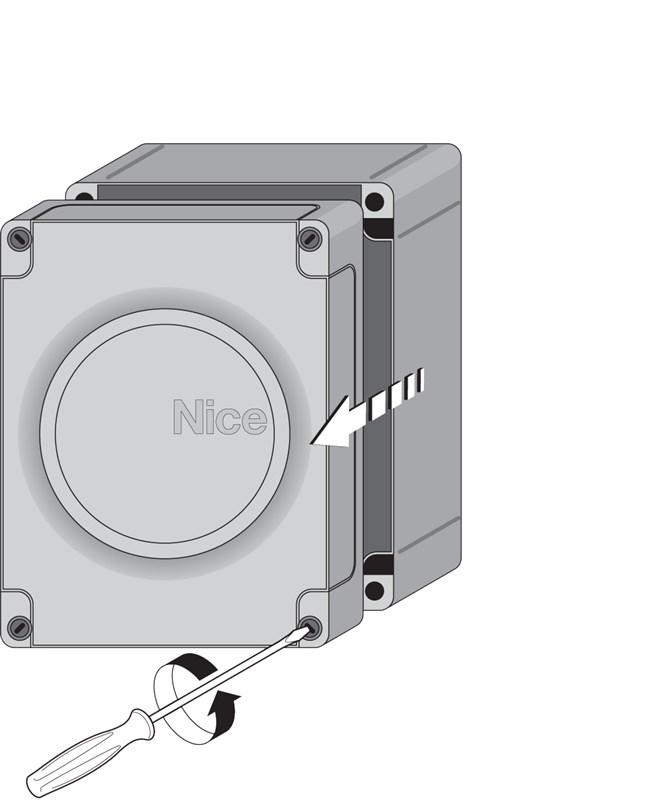

| 1. Skruva loss kåpans plastskruvar | 2. Fäst styrenhetens box med fyra pluggar |
Kabeldragning

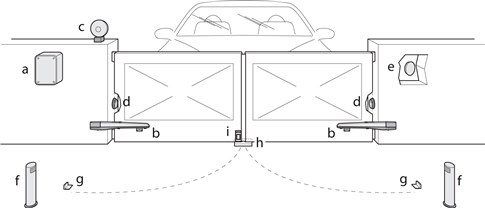

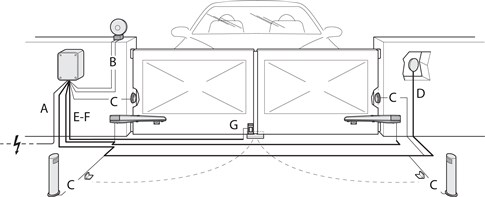

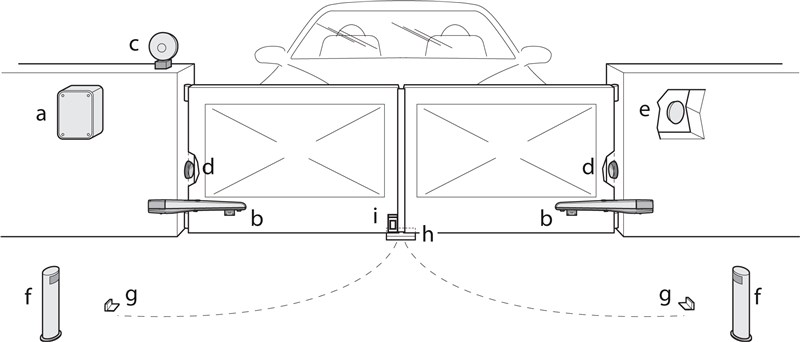

En typisk (tillval) situation för anslutning av drivenhetens styrenhet med tillbehör ser ut så här:
Tillbehörslista
|
Kabelöversikt
| Användning | Typ | Maxlängd |
|---|---|---|
| A. Strömförsörjning | 3×1,5mm2 | 30m, vid längre längd 3×2,5mm2 + jordning |
| B. Signallampa med antenn |
2×0,5mm2 |
20m 20m (rekommenderat mindre än 5m) |
| C. Fotoceller | 2×0,5mm2 | 30m, över 30m 2×1mm2 |
| D. Nyckelbrytare | 4×0,5mm2 | 50m (eller 2st 2×0,5mm2) |
| E. Matning till drivenheten | 3×1,5mm2 | 10m |
| F. Encoder | 2×1,0mm2 | 10m |
| G. Elektriskt lås | 2x1,0mm2 | 10m |
Anslutning av NICE Moonclever MC824H-styrenheten
Kom ihåg att bryta strömmen, antingen vid säkringen, innan du ansluter, kopplar bort eller ändrar anslutningen av drivenheten till elnätet eller av tillbehören, genom att ta ut matningssäkringen, eller genom att koppla bort reservbatteriet. Vänta tills alla LED-lampor har slocknat.

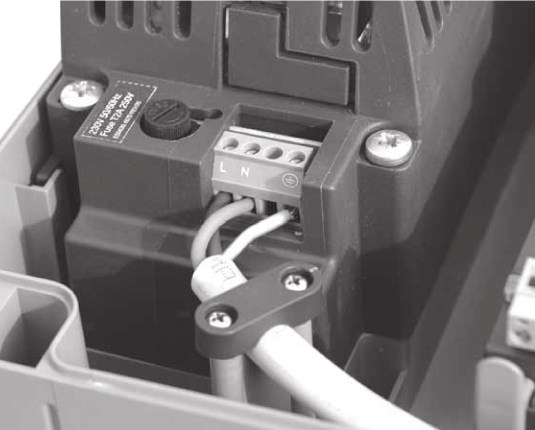

...till elnätet
 |
För att drivenheten ska fungera grundläggande behöver du bara ansluta till drivenhetens styrenhet strömförsörjningen.
Anslutningen är enkel:
|
...tillbehören
NICE MCA1-styrenheten för NICE Moonclever MC824H har följande ingångar och utgångar för tillbehör:
| Ingång/utgång | Beskrivning | |
|---|---|---|
| AERIAL (Antenn) |
Ingång för radiomottagarens antenn. Antennen är vanligtvis inbyggd i varningsljuset, till exempel NICE LUCYB, NICE MLBT, eller så kan en separat extern antenn användas NICE ABFKIT. | |
| Utgång för ett 12 V-varningsljus NICE LUCYB (eller NICE MLBT) med en 12 V 21 W-glödlampa | ||
| Utgång för 12 Vac, max. 15 VA elslutbleck | ||
| S.C.A. (Indikator) |
Utgång för indikator (24 V 4 W). Funktionen kan ställas in genom programmering av nivå II, L4, se Programmering av nivå II, L4 – utgångsindikator. | |
| Ingång för parallellanslutning av kompatibla enheter som använder tekniken BlueBUS via en tvåledarkabel som överför både strömförsörjning och kommunikationssignal. | ||
| STOP (Stopp) |
Ingång för enheter som stoppar grindens rörelse. Följande enheter kan anslutas:
|
|
| Ingång för enheter som stegvis styr grindens rörelse (se Stegvis styrning av grindens rörelse). Normalt öppna enheter (NO) kan anslutas. | ||
| OPEN (Öppna) |
Ingång för enheter som endast styr öppning av grinden (se Öppning av grinden). Normalt öppna enheter (NO) kan anslutas. | |
| CLOSE (Stäng) |
Ingång för enheter som endast styr stängning av grinden (se Stängning av grinden). Normalt öppna enheter (NO) kan anslutas. | |
| ENC1 | Ingång för encoder till drivenhet M1 (plint 1, 2); polariteten behöver inte beaktas |

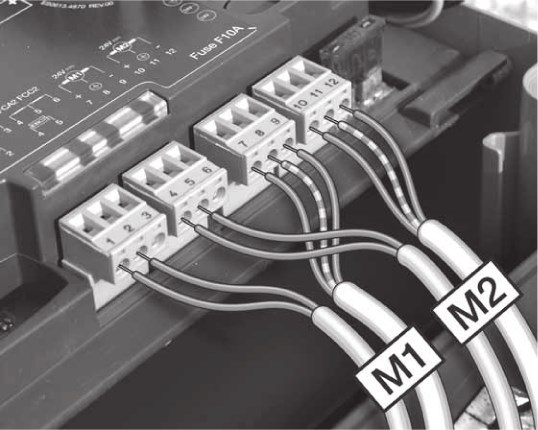

Anslutning av drivmotorerna M1 och M2 samt deras pulsgivare |
| ENC2 | Ingång för pulsgivaren till drivmotor M2 (plint 4, 5), polariteten behöver inte följas | |
| M1 | Utgång till motor M1 (plint 7, 8, 9) | |
| M2 | Utgång till motor M2 (plint 10, 11, 12) | |
Styrenhetens säkringar
Förbereds

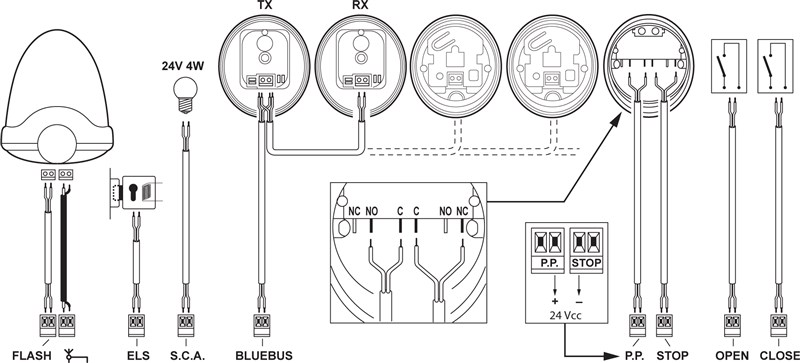

Standardkopplingsschema:
Drivmotorns fotoceller
Den mycket användarvänliga BlueBUS-tekniken gör det möjligt att strömförsörja och styra upp till 7 par fotoceller med en tvåledarkabel.
ANSLUTNING AV FLERA PAR FOTOCELLER NICE MOFB TILL DATANÄTVERKET NICE BLUEBUS

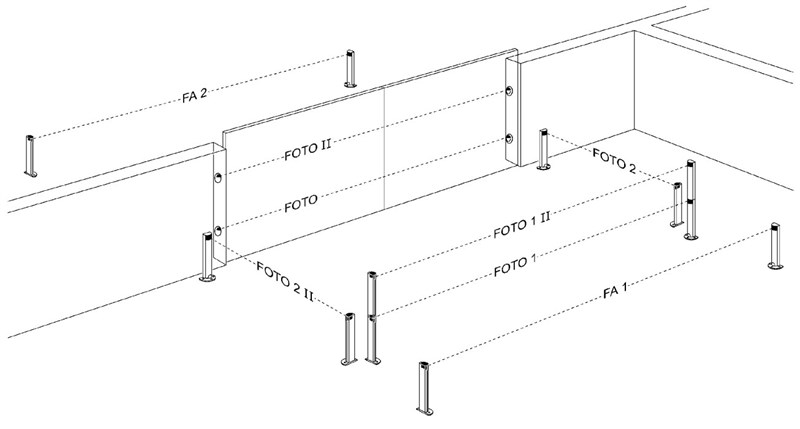

Placera fotocellerna runt grinden eller porten enligt exempelsituationerna för fullständig anslutning och ställ in byglarna enligt bygeltabellen för NICE MOFB-fotocellerna till grinddrivningen. För att förhindra störningar mellan närliggande fotocellspar måste sändarnas riktning följa dessa exempelsituationer, och sändarnas riktning måste följas TX och mottagarnas RX. Anslut fotocellerna parallellt enligt bilden (polariteten behöver inte följas):
Exempel på placering av fotoceller
Om du vill att fotocellerna ska fungera som grindöppnare (se FA1 och FA2 på bilden), det vill säga att grinden öppnas när du kör in med fordonet mellan deras optiska axlar, måste förbindelsen A på sändaren TX och mottagaren RX, se bilden:

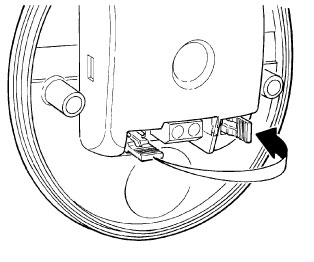

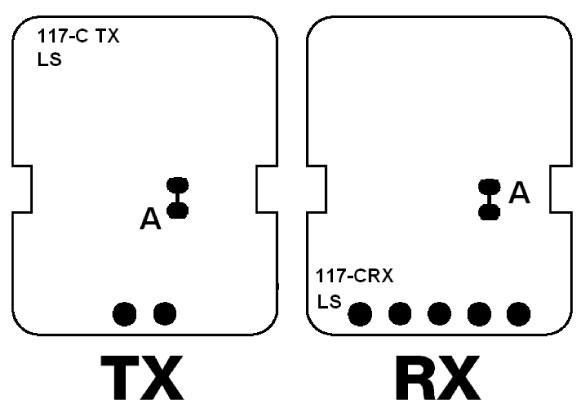

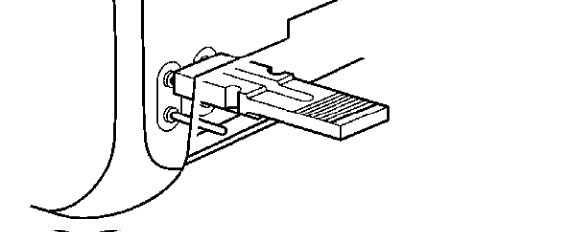

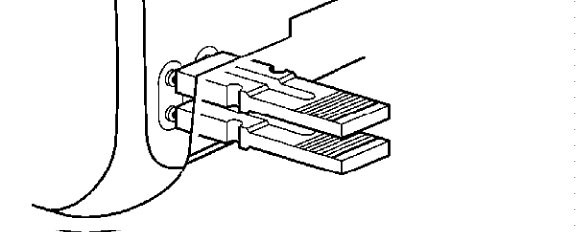

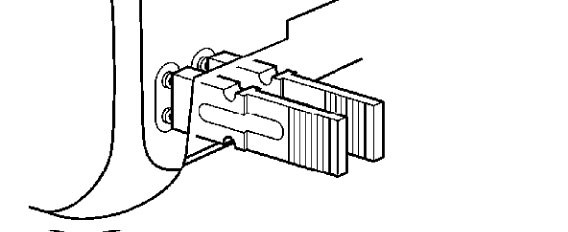

Bygeltabell för NICE MOFB-fotoceller till grinddrivning
 |
Anslutning av flera par fotoceller till BlueBUS-systemet BlueBUS görs genom att ställa in olika bygelkombinationer. Varje anslutet par måste ha en unik bygelkombination. Se till att inga två par med samma kombination finns i samma BlueBUS-datanätverk. Inom ett fotocellspar måste bygeln på både sändaren TX och mottagaren RX ställas in på samma värde. Om bygeltypen endast använder en bygel ska den andra alltid placeras i det tomma facket, som på bilden till vänster. |
| Fotocellsparets beteckning | Bygelinställning med bygelkombination |
|---|---|
| FOTO |  |
| FOTO II |  |
| FOTO 1 |  |

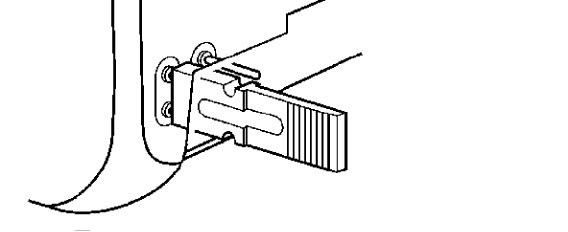

| FOTO 1 II |  |

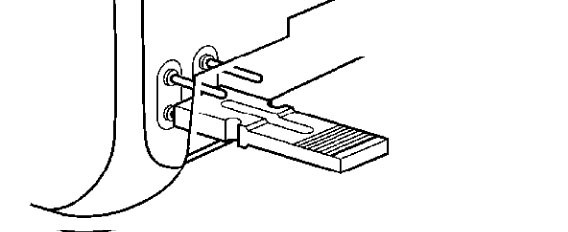

| FOTO 2 |  |

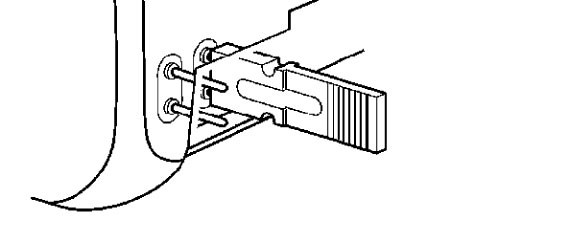

| FOTO 2 II |  |
|

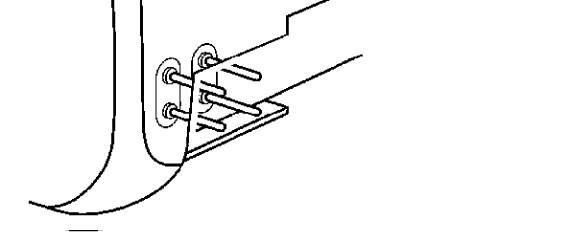

FOTO 3 VARNING: OTILLÅTEN KONFIGURATION! |
 |
|

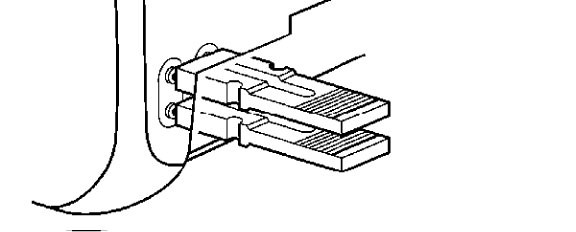

FA1 |
 |
|

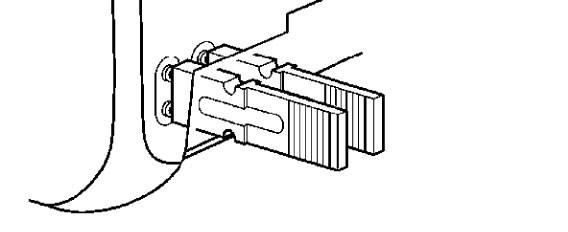

FA2 |
 |
Om en fotocell av någon anledning behöver bytas räcker det att ställa in samma bygel som på den ursprungliga fotocellen. Du behöver inte utföra enhetsinlärningen.

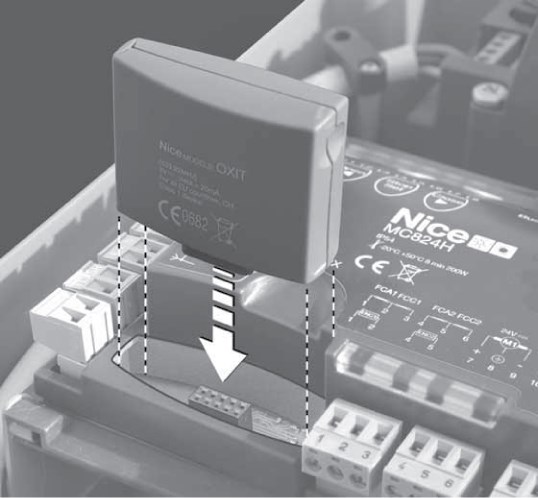

Radiomottagare för drivmotorer
 |
Styrenhet NICE Moonclever MC824H levereras med styrenheten NICE MCA1, som har en SM-kontakt för anslutning av en extern radiomottagare (t.ex. NICE OXI, NICE SMXI). Den här mottagaren är nödvändig för att ta emot kommandon som skickas från från fjärrkontroller, och är därför en förutsättning för att kunna fjärrstyra skjutgrinden med fjärrkontroll. |
Avkänning av anslutna drivenheter
Efter varje anslutning, frånkoppling eller ändring av inkopplingen av tillbehör till BlueBUS-ingångarna och STOP måste en avkänningsfas för tillbehören. Drivenheten meddelar automatiskt att denna åtgärd behöver utföras genom att lysdioderna L1 och L2 blinkar.
|
Avkänning av grindbladets rörelse (automatiskt läge)
För att grindens rörelse ska fungera korrekt (bland annat beräkning av accelerations- och retardationssträckan samt delöppning) måste styrenheten själv fastställa grindbladens öppningsvinkel. Under denna åtgärd kör drivenheten grinden från det ena ändläget till det andra och fastställer grindens öppningssträcka. Det finns även ett alternativt manuellt och kombinerat tillvägagångssätt, som beskrivs i manualen.
|
Programmering av drivenhetens styrenhet
Styrenheten MC824H gör det möjligt att programmera flera funktioner, antingen genom att aktivera/inaktivera en funktion genom programmering på nivå I., eller genom att ställa in ett förinställt värde genom programmering på nivå II.

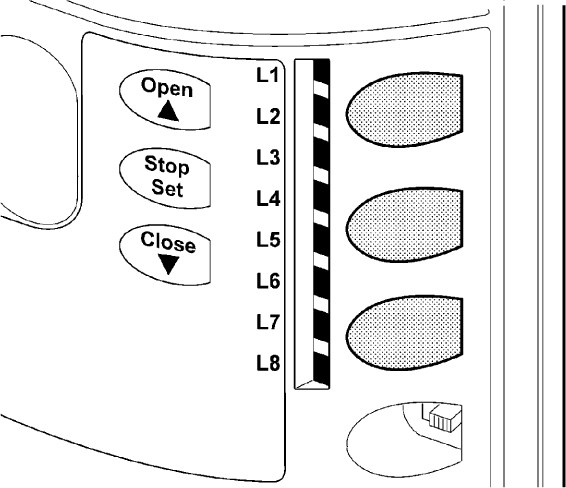

Styrenheten MCA1 har tre knappar för att styra och programmera drivenheten:
 |
Knapp | Användning |
|---|---|---|
| Open | Knappen gör att drivenheten får en öppningssignal för grinden. Vid programmering används den också för att öka värdet på den parameter som programmeras. | |
| Stop/Set | Knappen gör att drivenheten får en stoppsignal för grinden. Håll knappen intryckt i 5 sekunder första gången för att komma till programmering på nivå I. Håll den intryckt igen för att komma till programmering på nivå II. för den aktuella lysdioden. | |
| Close | Knappen gör att drivenheten får en stängningssignal för grinden. Vid programmering används den också för att minska värdet på den parameter som programmeras. |
Programmering – nivå I.
På nivå I används programmeringen för att aktivera/inaktivera den aktuella funktionen. När en funktion är aktiverad lyser motsvarande lysdiod på styrenheten. Alla funktioner är inaktiverade från fabrik.
Håll knappen ”Stop/Set” intryckt i cirka 5 sekunder tills lysdioden L1 börjar blinka. Använd sedan knapparna ”Open” och ”Close” för att flytta den aktuella lysdioden uppåt respektive nedåt. Du har 10 sekunder på dig för varje åtgärd, annars lämnar drivenheten programmeringsläget. När den blinkande lysdioden står ovanför lysdioden för den funktion du vill aktivera/inaktivera trycker du en gång på knappen ”Stop/Set” för att få blinkningen att gå snabbare (funktionen aktiveras) eller långsammare (funktionen inaktiveras). Låt sedan drivenheten lämna programmeringsläget inom 10 sekunder. Om allt har gått rätt fortsätter lysdioden för den aktiverade funktionen att lysa.
Lista över funktioner som kan aktiveras genom programmering:
| Lysdiod | Funktion | Beskrivning |
|---|---|---|
| L1 | Automatisk stängning | Efter en viss tid (som ställs in under ”Programmering på nivå II – Pausens längd”) efter att grinden har öppnats börjar den stängas automatiskt. Om funktionen är inaktiverad kan grinden endast styras med en signal från en fjärrkontroll för grinden och liknande. |
| L2 | Stängning efter att fotocellerna har frigjorts |
Funktionen gör att grinden bara hålls öppen så länge som behövs för att ett fordon ska passera. När fotocellerna frigörs (fordonet har passerat) börjar grinden stängas automatiskt efter 5 sekunder. Funktionen fungerar på två sätt beroende på om automatisk stängning är aktiverad (se föregående funktion). Automatisk stängning aktiverad – grinden stannar när fotocellerna frigörs och börjar stängas efter 5 sekunder. Det innebär att den inte behöver öppnas helt. |
| L3 | Stäng alltid | Efter ett strömavbrott lämnas grinden antingen i sitt befintliga läge (om funktionen är inaktiverad) eller stängs (om funktionen är aktiverad). |
| L4 | Standbyläge | Funktionen gör det möjligt att minimera elförbrukningen. Den är idealisk vid strömförsörjning från ett buffertbatteri (t.ex. NICE PS124). När funktionen är aktiverad stänger styrenheten av en minut efter grindens senaste rörelse BlueBUS-ingången (och därmed alla enheter som är anslutna till den), samt alla lysdioder utom BlueBUS-lysdioden, som blinkar långsamt. Om en styrsignal skickas i detta läge styrenheten startar först om och utför sedan den aktuella styrsignalen. |
| L5 | Elektriskt lås/automatisk belysning | Om funktionen inte är aktiverad fungerar ELS-utgången som ett elektriskt lås. Om funktionen är aktiverad kan ELS-utgången användas för automatisk belysning. |
| L6 | Förvarning med blinkljus | När en signal om grindrörelse tas emot börjar varningsljuset blinka i tre sekunder för att varna omgivningen. Därefter startar den begärda rörelsen. |
| L7 | Stäng betyder partiell öppning | Kommandot stäng startar alltid rörelsen för partiell öppning av grinden. |
| L8 | Indikator för öppen grind/underhållsindikator | Om funktionen inte är aktiverad fungerar S.C.A.-utgången som indikator för öppen grind. Om funktionen är aktiverad fungerar S.C.A.-utgången som underhållsindikator. |
Programmering – nivå II.
På nivå II ställs funktionsvärden in genom programmering (dessa funktioner skiljer sig från dem på nivå I.).
Glöm programmering på nivå I. Programmering på nivå II öppnas genom att hålla knappen ”Stop/Set” intryckt i cirka 5 sekunder, tills LED L1. Därefter flyttar du den aktuella lysdioden uppåt respektive nedåt med knapparna ”Open” och ”Close” . Du har 10 sekunder på dig för varje åtgärd, annars lämnar drivenheten programmeringsläget. När den blinkande lysdioden står ovanför lysdioden för den funktion vars parameter du vill ställa in, håller du knappen ”Stop/Set” intryckt för att öppna inställningen för den aktuella lysdioden. Den lysdiod som fortsätter lysa (medan du fortfarande håller ”Stop/Set” intryckt) visar parameterns aktuella värde. Du kan ändra värdet uppåt respektive nedåt med knapparna ”Open” respektive "Close” (håll fortfarande knappen ”Stop/Set” intryckt). Släpp sedan ”Stop/Set” och låt drivenheten lämna programmeringsläget inom 10 sekunder. För att kontrollera att allt har gått rätt till upprepar du förfarandet utan att ändra parametervärdet.
Lista över programmerbara inställningsfunktioner:
|
Ingångslysdiod — Namn |
Inställningslysdiod — Värde |
|---|---|
| L1 — Pauslängd Om värdet ”Automatisk stängning” är aktiverat i programmering på nivå I, |
L1 — 5 sekunder L2 — 15 sekunder L3 — 30 sekunder L4 — 45 sekunder L5 — 60 sekunder L6 — 80 sekunder L7 — 120 sekunder L8 — 180 sekunder |
|
Ställer in portens rörelsesekvens, som aktiveras genom upprepade tryck på exempelvis en knapp på portens fjärrkontroll eller via STEP-BY-STEP-ingången (även kallad P.P.eller stegvis manövrering). Om du väljer L4, L5, L7 eller L8 påverkas även ingångarna OPEN och CLOSE. |
L1 — Öppna/Stoppa/Stänga/Stoppa L2 — Öppna/Stoppa/Stänga/Öppna L3 — Öppna/Stänga/Öppna/Stänga L4 — Gemensamhetsläge L5 — Gemensamhetsläge, stopp efter 2 s L6 — Stegvis manövrering, partiell öppning efter 2 s L7 — Hållknappsstyrning L8 — Halvautomatisk öppning, stängning med hållknappsstyrning |
|
Ställer in portens rörelsehastighet under normal drift (inte under acceleration eller inbromsning). |
L1 — Mycket långsam (30 %) L2 — Långsam (45 %) L3 — Medelhastighet (55 %) L4 — Snabb (70 %) L5 — Mycket snabb (85 %) L6 — Extremt snabb (100 %) L7 — Öppnar ”snabbt”, stänger ”långsamt” L8 — Öppnar ”extremt snabbt”, stänger ”snabbt” |
|
L4 — Motorfrånkoppling efter stängning Ställer in hur många millisekunder styrenheten ska låta motorn backa efter stängning, för att minska trycket mot portbladet. |
L1 — Ingen L2 — Minimum (100 ms) L3 — ... L4 — ... L5 — ... L6 — ... L7 — ... L8 — Maximum (800 ms) |
|
Anpassar systemet för motorstyrkekontroll efter portens vikt. |
L1 — Svag L2 — ... L3 — ... (standard) L4 — ... L5 — ... L6 — ... L7 — ... L8 — Extra stark |
|
Ställer in öppningssträckan vid partiell öppning. För L5 till L8 avser minimum den mindre inställda öppningsvinkeln av de två portbladen. Det vill säga: om portblad M1 öppnas 90° och portblad M2 110°, är minimum 90°. |
L1 — Portblad M2 öppnas en fjärdedel L2 — Portblad M2 öppnas halvvägs L3 — Portblad M2 öppnas tre fjärdedelar L4 — Portblad M2 öppnas helt L5 — Portbladen öppnas en fjärdedel av minimum L6 — Portbladen öppnas till hälften av minimum L7 — Portbladen öppnas till tre fjärdedelar av minimum L8 — Portbladen öppnas till minimum |
|
Ställer in antalet portmanövrer efter vilket drivenheten indikerar att service behöver utföras. |
L1 — 500 × L2 — 1000 × L3 — 1500 × L4 — 2500 × L5 — 5000 × L6 — 10000 × L7 — 15000 × L8 — 20000 × |
|
Spelar upp typen av de senaste 8 felmeddelandena. |
L1 — Resultat av manöver 1 L2 — Resultat av manöver 2 L3 — Resultat av manöver 3 L4 — Resultat av manöver 4 L5 — Resultat av manöver 5 L6 — Resultat av manöver 6 L7 — Resultat av manöver 7 L8 — Resultat av manöver 8 |

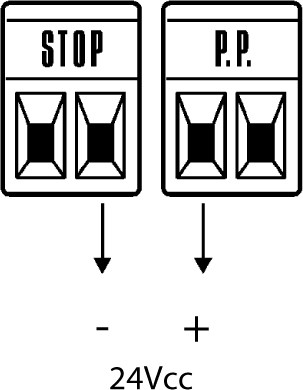

Anslutning av ytterligare externa enheter till drivenheten
 |
Om du behöver ansluta extra enheter till drivenheten som kräver extern strömförsörjning (t.ex. indikationsbelysning, nyckelbrytare, kortläsare, etc.), anslut enheten enligt bilden. Matningsspänningen är 24 V DC, −30 % till +50 %, med en maximal ström på 200 mA. |
Styrenhetens specialfunktioner
Radera minnet
Tryck på knapparna ”Open” och ”Close” och håll dem intryckta tills L1 och L2 börjar blinka.
Forcerad manövrering
Om en säkerhetsanordning slutar fungera eller om det till exempel finns ett hinder som inte går att avlägsna i strålen från fotocellerna och porten av säkerhetsskäl inte kan sättas i rörelse, kan läget ”Dödmansgrepp” aktiveras, antingen permanent i Programmering av nivå II. i inställningen L2 – Stegvis manövrering till värdet L7 – Dödmansgrepp, eller tillfälligt:
- Ge porten en manöverkommando (med fjärrkontrollen, med nyckelbrytaren etc.)
- Om något är fel rör sig porten inte, och signallampan kommer troligen att signalera ett fel.
- Ge därför ett nytt kommando inom 3 sekunder efter det föregående och håll det intryckt.
- Porten rör sig så länge du håller kommandot intryckt. När du släpper det stannar porten.
Underhållsmeddelande
I Programmering av nivå II. ställs följande in under punkt L7 – Underhållsvarning hur många cykler som ska ha genomförts innan drivenheten signalerar att underhåll (inspektion) behövs. Drivenheten signalerar detta med signallampan (eller via S.C.A.-utgången, om detta har ställts in under Programmering av nivå II. under punkt L4 – Utgångsindikator nivå L7 – Underhåll) enligt följande:
| Antal cykler | Signallampans indikering | Indikering via S.C.A.-utgången |
|---|---|---|
| mindre än 80 % av gränsvärdet | Normal drift, blinkar med intervall på en halv sekund. | ”Lyser” i 2 sekunder efter att öppningen har startat. |
| 80–100 % av gränsvärdet | Lyser i 2 s efter att manövern har startat och fortsätter sedan som vanligt. | Blinkar under manövern. |
| över 100 % av gränsvärdet | Lyser i 2 s efter att manövern har startat och fortsätter sedan som vanligt. Lyser i 2 s när manövern har avslutats. | Blinkar hela tiden. |
Information om hur du raderar underhållsmeddelandet och kontrollerar det aktuella antalet manövrer i förhållande till gränsvärdet finns i tabell 12 i manualen.
Felsökning av drivenheten
Om något är oklart eller om du har andra problem kan du gärna kontakta vår tekniska support för NICE-drivenheter.
Beroende på problemets art
Under installationen (eller om drivenheten slutar fungera) kan du stöta på något av följande problem:
|
Problem |
Möjlig lösning |
|---|---|
|
Porten reagerar inte på kommandon från fjärrkontrollen och lysdioden på fjärrkontrollen tänds inte. |
Kontrollera att batterierna i fjärrkontrollen till drivenheten är i gott skick. Byt ut dem vid behov. Instruktioner finns i manualen till den aktuella fjärrkontrollen. |
|
Porten reagerar inte på kommandon från fjärrkontrollen, men lysdioden på fjärrkontrollen tänds. |
Kontrollera om fjärrkontrollen har lagrats i minnet mottagaren fungerar som den ska, eller försök att fjärrkontrollen lagra den på nytt. |
|
Porten rör sig inte och BlueBUS-lysdioden blinkar inte.
|
Kontrollera om drivenheten får 230 V ström. Om den får ström, mät båda säkringarna och byt dem vid behov mot nya med samma egenskaper. |
|
Grinden rör sig inte och signallampan blinkar inte. |
Kontrollera om drivenheten över huvud taget har registrerat kommandot. När ett kommando skickas med fjärrkontrollen bör BlueBUS-LED:n blinka snabbt två gånger. Om kommandot skickas av en annan enhet via ingången STEP-BY-STEP (P.P.), bör motsvarande STEP-BY-STEP-ingång. |
|
Grinden rör sig inte och signallampan blinkar flera gånger. |
Räkna antalet blinkningar och se Diagnostik med hjälp av signallampans blinkningar. |
|
Grinden börjar röra sig, men stannar genast och börjar röra sig åt motsatt håll. |
Den programmerade motorkraften är förmodligen för låg för din grind. Kontrollera att inget hindrar grinden från att röra sig och öka vid behov drivkraften. |
|
Grinden börjar röra sig, men signallampan fungerar inte. |
Kontrollera om det finns spänning vid utgången FLASH under grindens rörelse (spänningsnivån spelar ingen roll, cirka 10-30Vdc). Om det finns spänning vid utgången ligger problemet troligen i signallampan, prova att byta ut den mot en liknande för att se om den fungerar. Om det inte finns någon spänning vid utgången, kan utgången FLASH vara överbelastad. Kontrollera om kablaget har kortslutits. |
|
Grinden börjar röra sig, men utgången S.C.A. fungerar inte. |
Ta reda på vilken typ av funktion som har programmerats för utgången S.C.A. och kontrollera, om utgången ska blinka, om det finns spänning vid den (cirka 24Vdc). Om det finns spänning vid utgången ligger problemet troligen i lampan. Prova att byta ut den mot en liknande för att se om den fungerar. Om det inte finns någon spänning vid utgången, kan utgången S.C.A. vara överbelastad. Kontrollera om kablaget har kortslutits. |
Diagnostik med hjälp av signallampans blinkningar
Under grindens rörelse blinkar regelbundet varje sekund. Om ett problem uppstår signalerar signallampan felet med två på varandra följande serier av snabbare blinkningar.
|
Blinksekvens |
Fel |
Åtgärd |
|---|---|---|
|
1 blinkning 1 sekunds paus 1 blinkning |
BlueBUS-fel
|
Enheterna som är anslutna till BlueBUS-ingången stämmer inte överens med de enheter som identifierades under identifieringsfasen. Kör identifieringsfasen igen. Om det inte hjälper, försök en gång till. Annars måste du med uteslutningsmetoden hitta den felaktiga enheten och byta ut den (köpa en ny, reklamera eller reparera den). |
|
2 blinkningar 1 sekunds paus 2 blinkningar |
Fotocell utlöst |
Fotocellerna aktiveras, vilket är normalt om deras stråle bryts när grinden stängs. Om strålen inte har brutits kan fotocellerna vara smutsiga, bländade eller defekta. |
|
3 blinkningar 1 sekunds paus 3 blinkningar |
Motorns kraftbegränsare aktiverad
|
När grinden rör sig upptäcks ökad friktion – grinden kan vara feljusterad. Prova att röra den för hand och justera den. Annars hjälper det oftast att öka motorkrafteneller aktivera funktionen ”Spets”. Ett annat problem kan vara att det nedre ändstoppet sitter för högt. |
|
4 blinkningar 1 sekunds paus 4 blinkningar |
STOP-ingång aktiverad
|
Ett kommando har skickats till STOP-ingången. Om det här sker utan att du har begärt det, kontrollera enheterna som är anslutna till ingången. |
|
5 blinkningar 1 sekunds paus 5 blinkningar |
Internt fel i styrenheten |
Vänta 30 sekunder och försök igen. Om felet kvarstår, försök att återställa den. Annars behöver styrenheten förmodligen repareras eller bytas ut. |
|
6 blinkningar 1 sekunds paus 6 blinkningar |
Timgränsen för manövrer har nåtts. |
Vänta några minuter tills cykelbegränsaren sjunker under gränsvärdet. |
|
7 blinkningar 1 sekunds paus 7 blinkningar |
Internt fel i elektroniken. |
Koppla bort hela drivningen i några sekunder och försök igen. Om felet kvarstår, försök att återställa den. Annars behöver styrenheten förmodligen repareras eller bytas ut. |
|
8 blinkningar 1 sekunds paus 8 blinkningar |
Permanent kommando aktivt.
|
Ett kommando skickas kontinuerligt till drivenheten – kontrollera enheterna som är anslutna till OPEN-ingången. Om en timer är ansluten är det troligen den som orsakar problemet.
|
|
9 blinkningar 1 sekunds paus 9 blinkningar |
Drivenheten är blockerad med kommandot ”Blockera automatik” | Lås upp drivenheten med kommandot ”Lås upp automatik”. |
| 10 blinkningar
1 sekunds paus 10 blinkningar |
Aktivering av kodarens begränsare | Under rörelse grinden upptäck ökad friktion och kontrollera att rörelsen är jämn. |
Diagnostik med hjälp av blinkande LED-lampor
På MCA1-styrenheten MC824H-centralenheten finns två uppsättningar LED-lampor. Genom att blinka eller lysa visar de normal drift hos styrenheten eller diagnostiserar fel enligt följande tabeller.
Horisontella LED-lampor BLUEBUS, STOP, PP, OPEN, CLOSE
|
Indikering |
Status |
Åtgärd |
|---|---|---|
|
LED BlueBUS |
||
|
Lyser inte |
Fel
|
Kontrollera nätanslutningen, om den är korrekt, kontrollera säkringarna F1 och F2 och byt vid behov ut dem mot nya med samma egenskaper. |
|
Lyser |
Allvarligt fel
|
Försök att koppla bort styrenheten, eventuellt alla ingångar. Om det inte hjälper, återställ enheten. Om det fortfarande inte hjälper behöver styrenheten troligen bytas ut. |
|
Blinkar med en sekunds mellanrum |
Allt är i sin ordning |
Styrenheten fungerar normalt. |
|
2 snabba blinkningar |
Ingångarnas status har ändrats |
Normal drift – statusen på en ingång har ändrats STEP-BY-STEP, STOP, OPEN, CLOSE, har aktiverats fotoceller, eller drivningen har fått en signal från fjärrkontrollen. |
|
Blinkningsserier åtskilda av en sekunds paus |
Flera möjligheter |
Antalet blinkningar i serien motsvarar felkodningen via varningslampan. |
|
LED STOP (Stopp) |
||
|
Lyser inte |
STOP-ingången har aktiverats |
Kontrollera enheterna som är anslutna till STOP-ingången. |
|
Lyser |
Allt är i sin ordning |
STOP-ingången är inte aktiv. |
|
LED STEP-BY-STEP (även kallad P.P., steg-för-steg) |
||
|
Lyser inte |
Allt är i sin ordning |
STEP-BY-STEP-ingången är inte aktiv. |
|
Lyser |
STEP-BY-STEP-ingången har aktiverats |
Styrenheten fungerar normalt om en aktiv enhet var ansluten till STEP-BY-STEP-ingången. |
|
LED OPEN (Öppna) |
||
|
Lyser inte |
Allt är i sin ordning |
OPEN-ingången är inte aktiv. |
|
Lyser |
OPEN-ingången har aktiverats |
Styrenheten fungerar normalt om en aktiv enhet var ansluten till OPEN-ingången. |
|
LED CLOSE (Stäng) |
||
|
Lyser inte |
Allt är i sin ordning |
CLOSE-ingången är inte aktiv. |
|
Lyser |
CLOSE-ingången har aktiverats |
Styrenheten fungerar normalt om en aktiv enhet var ansluten till CLOSE-ingången. |
Vertikala LED-lampor L1–L8
|
Indikering |
Åtgärd |
|---|---|
|
LED 1 |
|
|
Lyser inte |
Vid normal drift visar den att funktionen Automatisk stängning inte är aktiverad. |
|
Lyser |
Vid normal drift visar den att funktionen Automatisk stängning är aktiverad. |
|
Blinkar |
|
|
LED 2 |
|
|
Lyser inte |
Vid normal drift visar den att funktionen Stäng efter att fotocellerna har aktiverats inte är aktiverad. |
|
Lyser |
Vid normal drift visar den att funktionen Stäng efter att fotocellerna har aktiverats är aktiverad. |
|
Blinkar |
|
|
LED 3 |
|
|
Lyser inte |
Vid normal drift visar den att funktionen Stäng alltid inte är aktiverad. |
|
Lyser |
Vid normal drift visar den att funktionen Stäng alltid är aktiverad. |
|
Blinkar |
|
|
LED 4 |
|
|
Lyser inte |
Vid normal drift anger det att funktionen Standbyläge inte är aktiverad. |
|
Lyser |
Vid normal drift anger det att funktionen Standbyläge är aktiverad. |
|
Blinkar |
|
|
LED 5 |
|
|
Lyser inte |
Vid normal drift anger det att funktionen Elektriskt lås/Automatisk belysning inte är aktiverad. |
|
Lyser |
Vid normal drift anger det att funktionen Elektriskt lås/Automatisk belysning är aktiverad. |
|
Blinkar |
Funktionen programmeras. |
|
LED 6 |
|
|
Lyser inte |
Vid normal drift anger det att funktionen Förblinkning inte är aktiverad. |
|
Lyser |
Vid normal drift anger det att funktionen Förblinkning är aktiverad. |
|
Blinkar |
Funktionen programmeras. |
|
LED 7 |
|
|
Lyser inte |
Vid normal drift anger det att funktionen Stängning innebär delöppning inte är aktiverad. |
|
Lyser |
Vid normal drift anger det att funktionen Stängning innebär delöppning är aktiverad. |
|
Blinkar |
Funktionen programmeras. |
|
LED 8 |
|
|
Lyser inte |
Vid normal drift anger det att funktionen Indikering för öppen grind/Serviceindikering inte är aktiverad. |
|
Lyser |
Vid normal drift anger det att funktionen Indikering för öppen grind/Serviceindikering är aktiverad. |
|
Blinkar |
Funktionen programmeras. |
Montering av reservbatteri till NICE MC824H-styrenhet
NICE PS324 reservbatteri ingår inte som standard i leveransen av drivsystemet, men kan beställas separat. Det används vid strömavbrott, då grinddrivningen får ström från batteriet. Batteriet laddas kontinuerligt från elnätet.

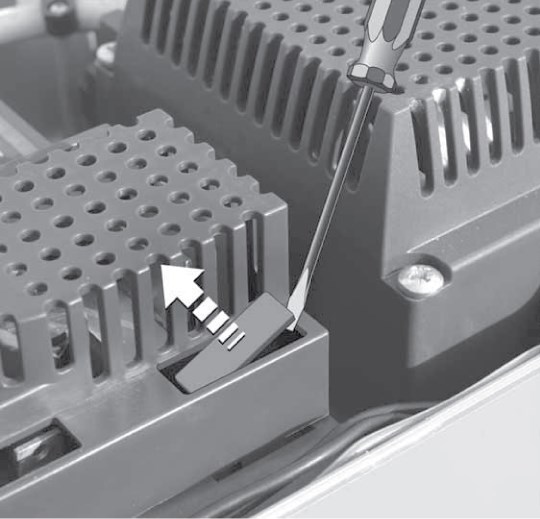

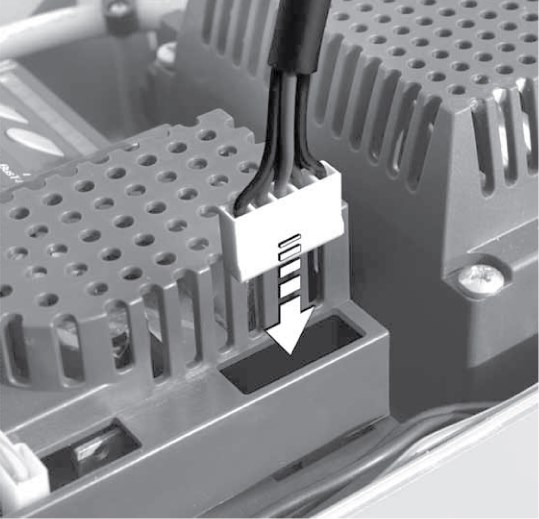

| 1. Bänd loss batterikontaktens plastskydd | 2. Anslut batteriet till kontakten och placera det bredvid styrenheten |
|---|---|
 |
 |
Tekniska specifikationer för NICE Moonclever MC824H-styrenheten
| Modell | NICE Moonclever MC824H |
|---|---|
| Typbeskrivning | Elektronisk styrenhet för automatisk drift av slaggrindar. Levereras inklusive NICE MCA1-styrenhet, men utan radiomottagare. |
| Strömförsörjning | 230V (+10% -15%) 50/60Hz |
|
Effektförbrukning |
200W (under 100W vid fullständigt standbyläge) |
| Reservkraftenhet | kan köpas till och installeras NICE PS324-reservbatteri |
| Utgång för signallampa | för en signallampa 12Vdc med en glödlampa på högst 21W (t.ex. NICE Lucy LUCYB, NICE Moonlight MLBT) |
| Utgång för indikator (S.C.A.) | för en 21V-glödlampa på max. 4W (utspänning +50% -30%), kan styra ett litet relä |
| BlueBUS-utgång | en utgång för upp till 15 BlueBUS-enheter (högst 6 par fotoceller MOFB/MOFOB + 2 par fotoceller MOFB/MOFOB som fungerar för öppning + 4 MOMB-kortläsare/digitala tangentbord MOTB) |
| STOP-ingång | för normalt öppna, normalt slutna och för enheter med konstant motstånd på 8,2KΩ |
| STEP-BY-STEP-ingång (P.P., stegvis manövrering) | normalt öppen (slutning utlöser kommandot ”Stegvis manövrering") |
| OPEN-ingång | normalt öppen (slutning utlöser kommandot ”Öppna") |
| CLOSE-ingång | normalt öppen (slutning utlöser kommandot ”Stäng") |
| Radiomottagare | utan mottagare, ”SM”-kontakt för mottagare NICE SMXI, NICE OXI osv. |
| Antennanslutning | 50Ω för koaxialkabel RG-58 (eller liknande) |
| Programmeringsfunktioner | 8 funktioner att slå på/av (Programmering av nivå I.) 8 inställbara funktioner (Programmering av nivå II.) |
| Självdiagnostiska funktioner |
bedömning av grindbladets längd (beräkning av start- och stoppsträckor, beräkning av delöppningspunkten) |
| Drifttemperatur | −20°C till +50°C |
| Användning i salta, sura och potentiellt explosiva miljöer | nej |
| Skyddsklass | IP54 |
| Mått | 232×310×122 (b×d×h) |
| Vikt | 4,1kg |
Jag vill beställa den här produkten. Hur gör jag?
Välj det sätt som passar dig bäst:
- beställ via webbutiken: använd knappen Köp och lägg produkten i varukorgen (du hittar knappen Köp i tabellen över produktens varianter).
- beställ via e-post: skicka din beställning till [email protected]
