NICE Toona TO5024 – separat drivenhet för slaggrindar med grindblad upp till 5 m/500 kg
| Produkttillgänglighet: | I lager | Vi skickar normalt varor inom 24 timmar. |
|---|
i lager
5 311,43 kr inkl. moms
| Vikt |
|---|
| 9,00 kg |
Produktbeskrivning NICE Toona TO5024 – separat drivenhet för slaggrindar med grindblad upp till 5 m/500 kg
NICE Toona TO5024 är en fristående motor är en fristående motor 24 V DC för en grindflygel slaggrind. Är irreversibel, har ett aluminiumhölje och en bronsfärgad ledmutter. Spänningen 24 V gäller motorn, inte automatiskt nätspänningen till styrenheten.
Användningsbegränsningar: 5 m och 500 kg är inte tillåtna samtidigt. Vid 5 m tillåter diagrammet cirka 200 kg, och 500 kg cirka upp till 1,8 m. Kontrollera den specifika kombinationen enligt TO5024-kurvan; räkna med högre belastning vid tät fyllning och vind. Kontrollera konsolernas och tappens mått när du byter ut en äldre motor.
Motorns magnetiska encoder fungerar tillsammans med en kompatibel styrenhet. Aktuell MC824HR30/MCA1R30 stöder inlärning av positioner, BlueBUS och inställningar enligt respektive manual. Den äldre MC824HR10 har ett annat kretskort. Välj innehållet i satsen, fotoceller, radio och batteri utifrån den faktiska styrenheten.
| Snabbnavigering | |
|---|---|
| Förpackning | Satser |
| Tillbehör | Gränsvärden |
| Livslängd | Montering |
| Anslutning | Ändstopp |
| Frikoppling | Specifikationer |
| Manual | Bildgalleri |
| Tillbehör – plintar och polaritet | Manual PDF |
| Drivmotorn innehåller: | Kod | |||
|---|---|---|---|---|
 |
1 × | NICE Toona 5 TO5024-motor |
TO5024 |
|
|
För TO5024-motorn är en grindflygellängd på upp till 5 m och en vikt på upp till 500 kg separata maxvärden. Fastställ tillåten kombination enligt diagrammet nedan. |
||||
 |
1 × | Internt mekaniskt öppningsstopp | PLA13 | |
|
Det interna stoppet begränsar grindflygelns öppning. Avgör behovet av externa stopp och säkring av stängt läge utifrån hela grinden och vald styrenhet. Inställning av stoppet. |
||||
 |
2 × | Frikopplingsnyckel | CM-B | |
|
Vid strömavbrott används den för att frikoppla drivmotorn så att grinden kan flyttas manuellt genom att skjutas eller dras. |
||||
 |
1 × | Främre svetsfäste |
PMD0101R04.4610 |
|
|
Svetsas fast på den fasta delen av grindflygeln. Observera att det placeras på en annan höjd än det bakre fästet. Ett alternativt skruvfäste är PLA8. |
||||
 |
1 × | Tapp för främre fäste | R8.5120 Bricka V8X10.5102 Tapp |
|
|
Används för att fästa drivmotorns främre del vid det främre fästet. |
||||
 |
1 × | Bakre svetsfäste | PMDSMP.4610 | |
|
Svetsas fast på monteringsplattan för skruvmontering eller på en stålstolpe. Observera att det placeras på en annan höjd än det främre fästet. Ett alternativt förlängt fäste är PLA6. |
||||
 |
1 × | Monteringsplatta under det bakre fästet | PMDPA.4610 | |
|
Svetsas fast det bakre fästet på den. Monteringsplattan fästs sedan vid stolpen eller muren. |
||||
 |
2 × | Bakre konsolens tapp | D10.5110 Mutter R10.5120 Bricka V10X40.5101 Tapp |
|
|
Används för att fästa drivenhetens bakre del i den bakre konsolen. |
||||
 |
1 × | Monteringsmanual för NICE Toona 5 TO5024 | Ladda ner | |
|
Motorns monteringsmanual innehåller mått, monteringsanvisningar, kabeldragning och säkerhetskontroller. Programmera och parkoppla fjärrkontroller enligt anvisningarna för den styrenhet och mottagare som faktiskt har installerats. |
||||
En separat motor behöver en styrenhet och, beroende på porten, även säkerhetstillbehör. Förpackningens innehåll, diagram över gränsvärden och tekniska data hittar du nedan.
(Passar den här drivenheten för mig?)
Jämför med andra drivenheter:
BlueBUS är gränssnittet för den valda styrenheten och dess tillbehör. Kontrollera tillgängligheten för alternativa modeller på respektive produktsida.

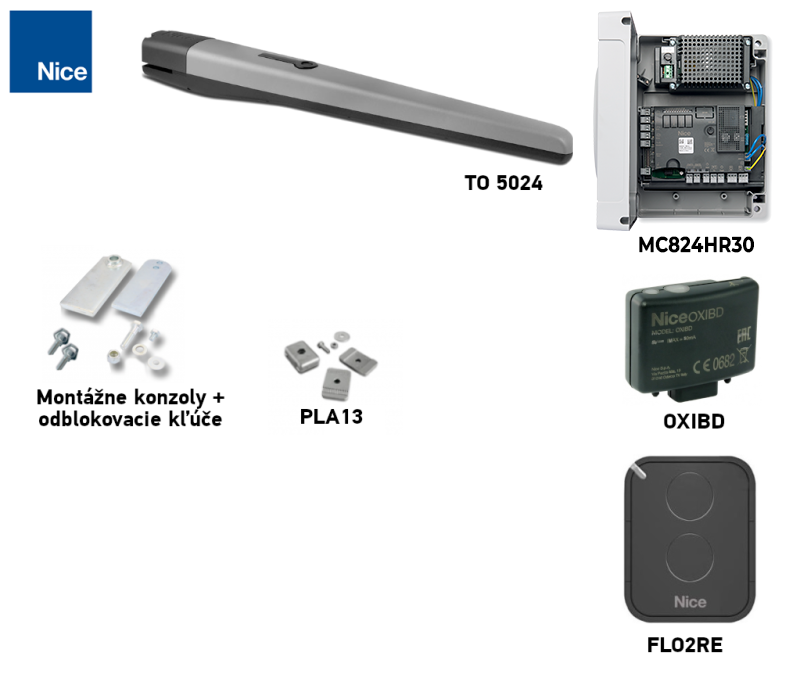

Prisvärda satser som innehåller drivenheten NICE Toona 5 TO5024:

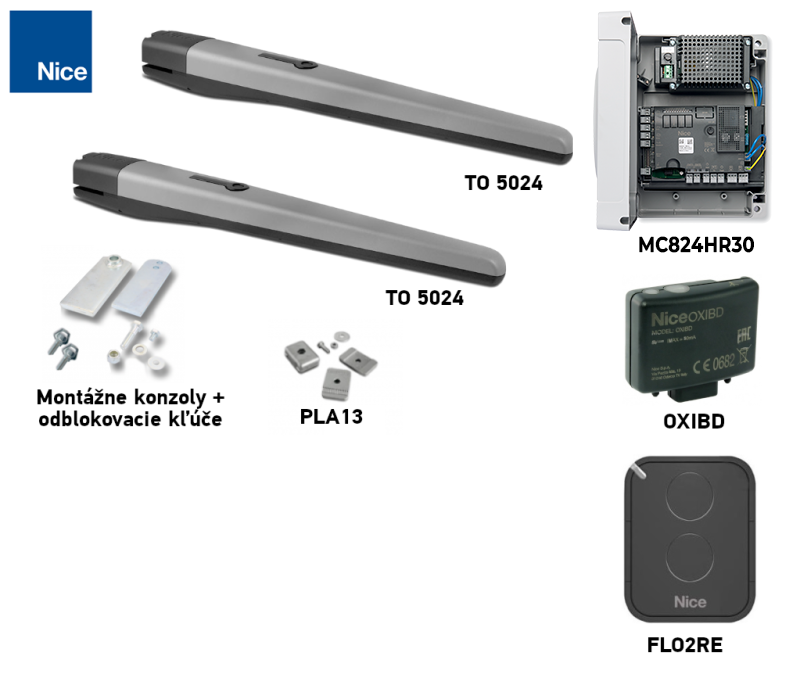

| Paket för enkelbladig grind » | Paket för dubbelbladig grind » |
|---|---|
|
Toona-drivenhet med gränser för längd och vikt enligt diagrammet, styrenhet, fjärrkontroll och mottagare. |
2 x Toona-drivenheter med gränser för längd och vikt enligt diagrammet, styrenhet, fjärrkontroll och mottagare. |

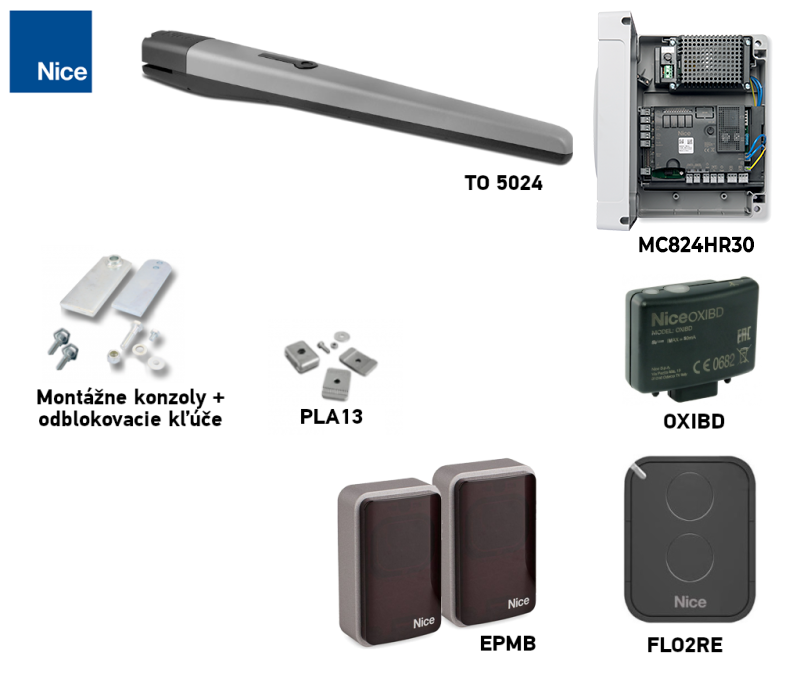

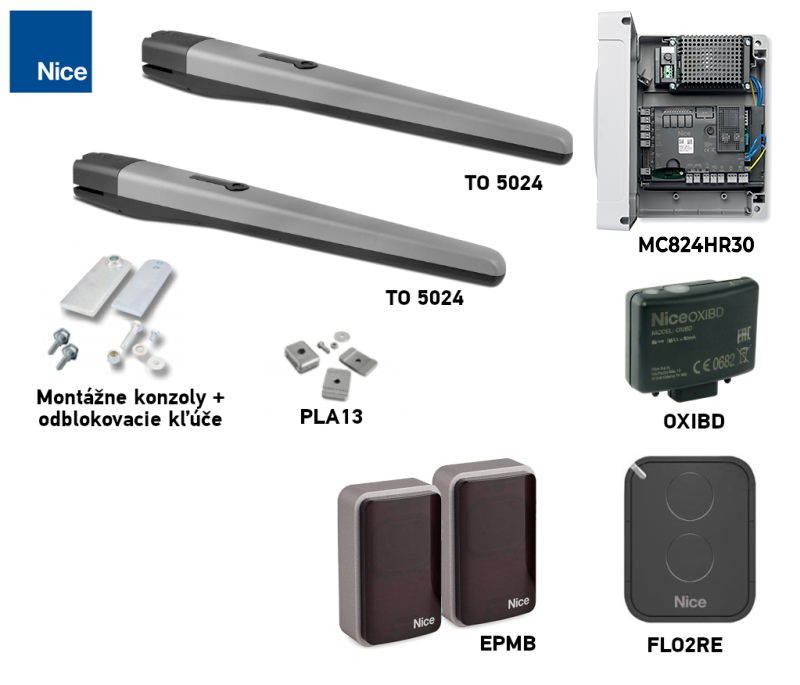

| Paket för enkelbladig grind med fotoceller » | Paket för dubbelbladig grind med fotoceller » |
|
Toona-drivenhet med gränser för längd och vikt enligt diagrammet, styrenhet, fjärrkontroll, mottagare och fotoceller. |
2 x Toona-drivenheter med gränser för längd och vikt enligt diagrammet, styrenhet, fjärrkontroll, mottagare och fotoceller. |

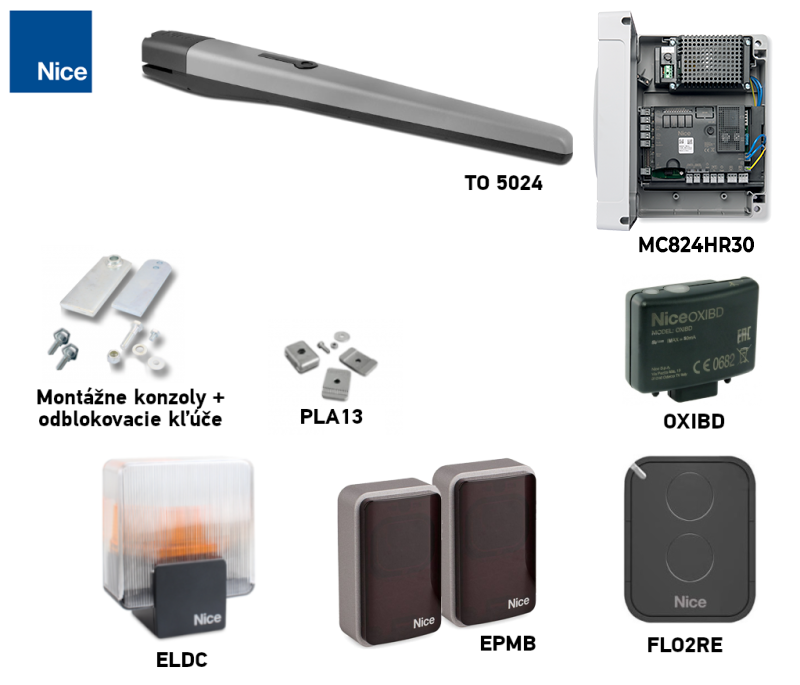

| Paket för enkelbladig grind med tillbehör » | Paket för dubbelbladig grind med tillbehör » |
|
Toona-drivenhet med gränser för längd och vikt enligt diagrammet, styrenhet, fjärrkontroll, mottagare, fotoceller och varningsljus. |
2 x Toona-drivenheter med gränser för längd och vikt enligt diagrammet, styrenhet, fjärrkontroll, mottagare, fotoceller och varningsljus. |
Tillbehör som är kompatibla med NICE Toona 5 TO5024-drivenheten
Välj tillbehör utifrån styrenheten i den aktuella uppsättningen. Kontrollera dess anslutningar, utgångar, BlueBUS och mottagarens kodning:
| Vad | Varför | Typ |
|---|---|---|
| Styrenhet | Elektronik för motorn; välj manual utifrån det styrkort som faktiskt har installerats. |
|
| Varningsljus | Signalerar att grinden är i rörelse. Endast den modell där tillverkaren anger det har en antenn. Valet beror på styrenhetens utgång. |
På MC824HR30 är FLASH-utgången avsedd för ett 12 V-varningsljus på upp till 21 W. Kontrollera spänning, effektförbrukning och blinkfunktion för andra lampor. |
| Fotoceller | Övervakar området där ljusstrålen går och skickar en signal till styrenheten. Grindens reaktion beror på inkoppling och inställning; testa hela systemet efter monteringen. | |
| Sändare | Välj fjärrkontroll efter mottagaren och kodningen i styrenheten. ON3EBD hör till OXIBD, ON3ELR till OXILR. | |
| Mottagare | Radiomottagaren måste stödja fjärrkontrollens kodning; gränssnitt för smarta hem har andra funktioner. |
|
| Antenn | Förbättrar mottagningen när mottagaren placeras och ansluts korrekt. | |
| Knappsats | Styrning med kod. BlueBUS-knappsatsen kräver ett kretskort som stöder styrdon. | |
| Nyckelbrytare | Styrning via en lämplig styringång på styrenheten. | |
| Elslutbleck | Låser grindbladet; kontrollera låsets styrning och spänning utifrån styrenheten och installationen. |
|
| Kortläsare | ETPB kräver att det aktuella kretskortet stöder styrdon via BlueBUS. |
|
| Reservkraft | Drift vid strömavbrott möjliggörs av ett batteri som ansluts till en kompatibel styrenhet. |
Manual till NICE Toona 5 TO5024-motor
Montering av TO5024-motorn: originalmanual för NICE. Programmering: följ manualen för den installerade styrenheten – för den aktuella MC824HR30/MCA1R30 manualen för R30; för den äldre MC824HR10/MCA1R10 dess slovakiska manual.
Val av drivenhet – är drivenheten NICE Toona 5 TO5024 lämplig för min grind?
Begränsningar för TO5024: Maxvärdena 5 m och 500 kg kan inte användas samtidigt. Vid 5 m tillåter kurvan cirka 200 kg; 500 kg gäller ungefär upp till 1,8 m. Läs av tillåten kombination för din grind i kurvan som uttryckligen är märkt TO5024.
Livslängd beroende på belastning
Lägg ihop motsvarande index för ett grindblad och läs av uppskattningen i NICE-diagrammet. Tillverkarens exempel: 350 kg och 3,5 m = 10 % + 10 % = 20 %, cirka 160 000 cykler utan andra påverkande faktorer. Det är en uppskattning, inte en garanti.
| Egenskaper för hela automationssystemet | Index | Livslängdsdiagram |
|---|---|---|
Vikt upp till 300 kg | 0 % |
|
Över 300 till 400 kg | 10 % | |
Över 400 till 500 kg | 20 % | |
Längd 2–3 m | 0 % | |
Längd över 3 till 4 m | 10 % | |
Längd över 4 till 5 m | 20 % | |
Temperatur över 40 °C, under 0 °C eller luftfuktighet över 80 % | 20 % | |
Grindblad med heltäckande fyllning | 15 % | |
Vindutsatt område | 15 % |
| NICE-diagram |
|---|
Installation av NICE Toona 5 TO5024-motor
En typisk (tillval) kopplingslösning för motorn med tillbehör ser ut så här:
Tillbehörslista
|
Kabeldragning för NICE Toona TO5024-motorn
TO5024-motorn har 24 V DC och separata ledare för pulsgivaren. Stäng av strömmen vid inkoppling; motorns plintar motsvarar NICE:s originalschema. Anslutning till styrenheten, motorernas ordningsföljd och inlärning av positioner ska utföras enligt den aktuella installerade styrenheten.

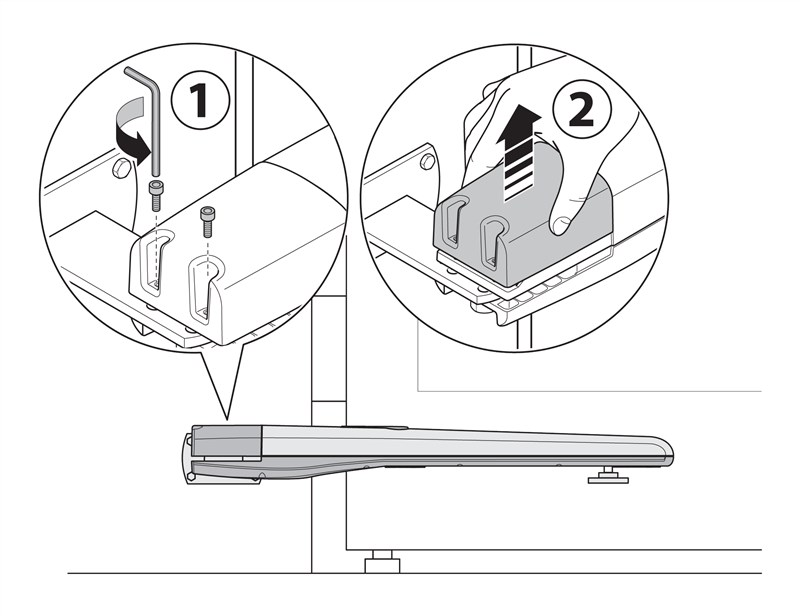

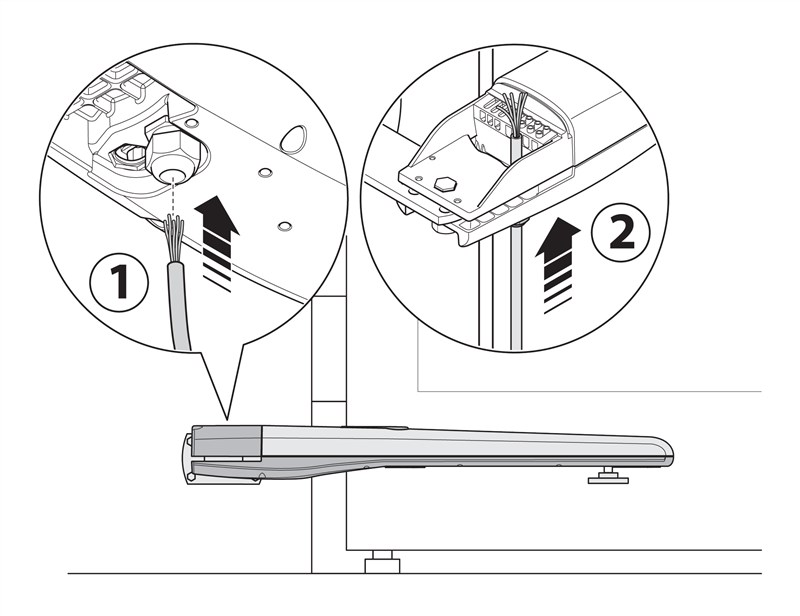

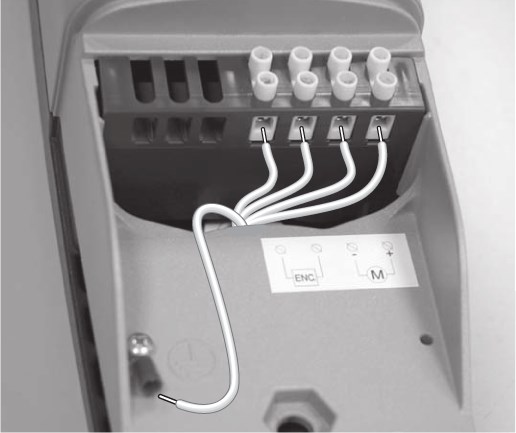

| 1. Ta av motorkåpan | 2. Dra igenom strömkabeln |
|---|---|
 |
 |

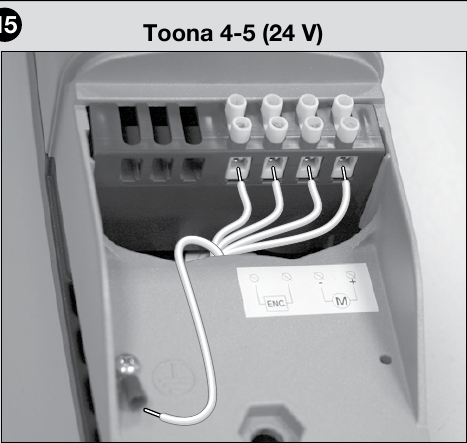

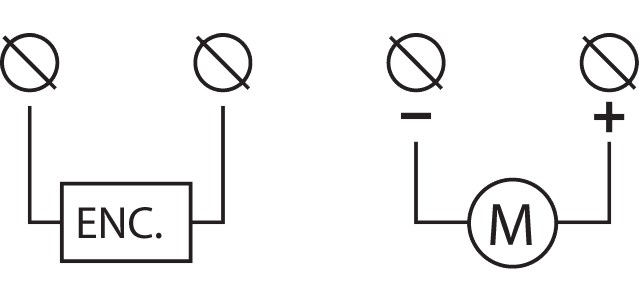

| 3. Anslut motorns strömförsörjning | 4. Kopplingsschema för motorns strömförsörjning |
|
Vid öppning utåt ska motorns strömförsörjning polaritetsvändas jämfört med en vanlig installation, enligt NICE. Dessutom krävs det förlängda bakre fästet PLA6 och rätt geometri enligt monteringsdiagrammet. Kontrollera riktning, plintar och pulsgivare mot den faktiska styrenheten. |
På den motsatta sidan ansluter du kablarna till styrenheten enligt följande: Kontrollera anslutningarna på den aktuella MC824HR30 enligt styrkortets manual |
Tillbehörsanslutning för MC824HR30
Följande plintar hör till styrenheten MC824HR30/MCA1R30 i kombination med TO5024-motorn, inte till själva motorn. Koppla bort nätspänningen och reservbatteriet före arbetet. Använd det egna kopplingsschemat om du har ett annat styrkort.
| Tillbehör | Plintar, spänning och polaritet |
|---|---|
| BlueBUS-fotoceller | Kompatibla fotoceller, till exempel EPMB, ansluts med två ledare till BlueBUS. + och − är inte polaritetskänsliga. Ställ in adressen och gör om inlärningen efter att du har ändrat enheter. |
| STOPP och styrkommandon | Ingången STOPP tar emot en potentialfri kontakt NO, NC eller en komponent med ett motstånd på 8,2 kΩ; dess status lärs in. SbS, Open och Close tar emot en potentialfri NO-kontakt på respektive plintpar. Kontakterna har ingen +/−-polaritet och anslut inte extern spänning till ingången. |
| Hjälpströmförsörjning | Höger plint i STOPP-plintparet = −, vänster plint i SbS-plintparet = +, sett i bildens riktning nedan (beteckningarna ovanför plintarna). Strömförsörjning för lämplig läsare eller modul: 24 V DC (−30 % till +50 %), högst 200 mA, även i standbyläge. Anslut modulens styrrelä separat som en potentialfri kontakt; kontrollera tillåtet spänningsområde och modulens strömförbrukning. |
| Varningsljus, lås, signallampa | FLASH: 12 V DC, högst 21 W; ELS: 12 V AC, högst 15 VA, utan fast +/−-polaritet; OGI: 24 V DC, högst 4 W. För FLASH/OGI anger schemat inte ordningen för +/− på plintparet, så gissa inte; kontrollera märkningen på både styrkortet och produkten för polariserade produkter. Utgångarna kan ha ändrad funktion beroende på programmeringen. |
| Radio och backup | Den instickbara mottagaren ansluts till kontakten SM, och backupbatteriet till sin kontakt beroende på vilket kretskort som är monterat. De ansluts inte till BlueBUS eller motorns plintar. |
Detaljerad information om plintarnas placering, inlärning och test av säkerhetsanordningarna finns i den egna manualen för styrenheten MC824HR30.
I. Montering av det bakre fästbeslaget
Montering av beslag: Mät gångjärnets förskjutning och måtten A/B/C före monteringen enligt monteringsdiagrammet. För en vanlig stålstolpe rekommenderar vi 120 × 120 mm. Profil 100 × 100 mm använd endast efter att stolpens, förankringens och fundamentets hållfasthet har bedömts med hänsyn till grinden och vinden.
Om måtten i diagrammet inte stämmer, justera det bakre beslaget eller använd det förlängda PLA6-beslaget. Vid utåtgående öppning krävs det förlängda bakre beslaget; bestäm dess placering enligt diagrammet och kontrollera att grindbladet kan röra sig fritt.
 |
 |
| Illustration av inåtgående öppning | Illustration av utåtgående öppning |
Beräkna det bakre beslagets position med hjälp av diagrammet, där du kan avläsa måtten A och B samt maximal öppningsvinkel. Observera att värdena A och B bör vara ungefär lika (helst identiska) för att drivenheten ska kunna röra sig jämnt och linjärt.
Exemplet visar hur avläsningen går till. Måtten för TO5024 bestäms enligt modellens monteringsdiagram direkt nedanför.
Beräkningssteg:
- Mät avståndet C i illustrationen
- Leta upp det uppmätta C-värdet i diagrammet, dra en horisontell linje och läs av B på den intilliggande skalan.
- Skärningspunkten med linjen d.i.l. anger den maximala öppningsvinkeln; läs av A på den lodräta linjen från punkten.
- Tillverkaren rekommenderar inte B-värden under den streckade linjen t.
- Om vinkeln inte passar, justera A och vid behov B så att värdena blir ungefär lika; kontrollera grindbladets hela rörelse.
Innan beslaget fästs på stolpen eller väggen måste det kortas till önskad längd enligt måtten A och B och svetsas fast på monteringsplattan.
 |
 |
| 1. Kapa beslaget till önskad längd | 2. Svetsa fast det förkortade beslaget på monteringsplattan |
Det medföljande bakre beslaget är 150 mm. Kontrollera att de färdiga måtten stämmer med diagrammet innan du kapar och svetsar fast beslaget.
|
Kontrollera innan du monterar det bakre beslaget att det främre beslaget hamnar på grindbladets fasta del, eftersom det är en höjdskillnad mellan det främre och bakre beslaget, vilket framgår av bilden. Skillnad F = 34 mm. |
 |
Om allt stämmer, fäst det bakre beslaget på stolpen eller väggen med skruvar, plugg och brickor.
II. Montering av det främre fästbeslaget
Det främre beslaget ska monteras på grindbladet på ett avstånd som bestäms utifrån värdena för D och E, som du kan läsa av i tabellen (värdet D är fast och är 880 mm):
| A (mm) | E (mm) |
|---|---|
| 100 | 780 |
| 110 | 770 |
| 120 | 760 |
| 130 | 750 |
| 140 | 740 |
| 150 | 730 |
| 160 | 720 |
| 170 | 710 |
| 180 | 700 |
| 190 | 690 |
| 200 | 680 |
| 210 | 670 |
| 220 | 660 |
| 230 | 650 |
| 240 | 640 |
| 250 | 630 |
| 260 | 620 |
| 270 | 610 |
| 280 | 600 |
I den medföljande förpackningen ingår ett svetsbart fäste. Om du vill ha ett fäste för skruvmontering rekommenderar vi att du beställer det alternativa skruvfästet NICE PLA8.
- Beräkna utifrån tabellen värdet E

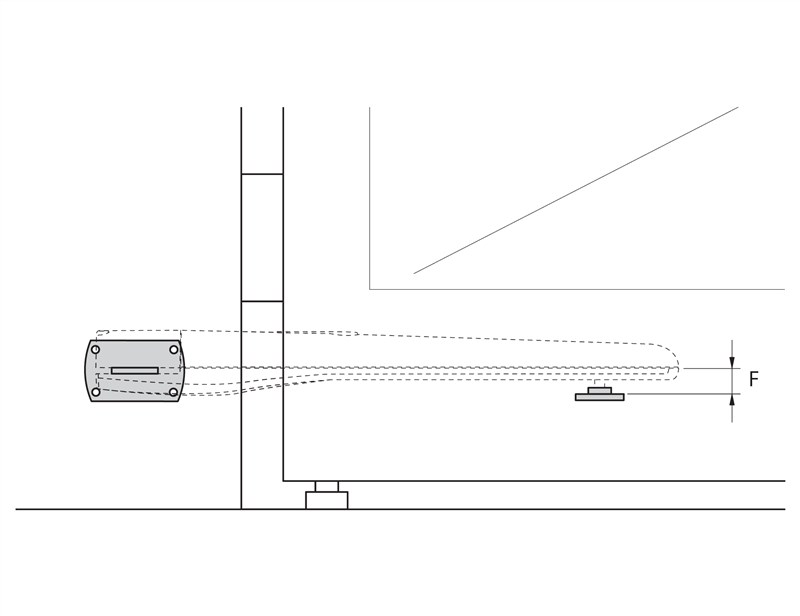

- Beräkna höjden enligt bilden fästenas höjder (visa bilden)
- Fäst fästet på grindbladet (om du svetsar fast fästet rekommenderar vi att du först bara häftar fast det)
III. Montering av grindmotorn på det bakre fästet
 |
|
IV. Montering av grindmotorn på det främre fästet
 |
|

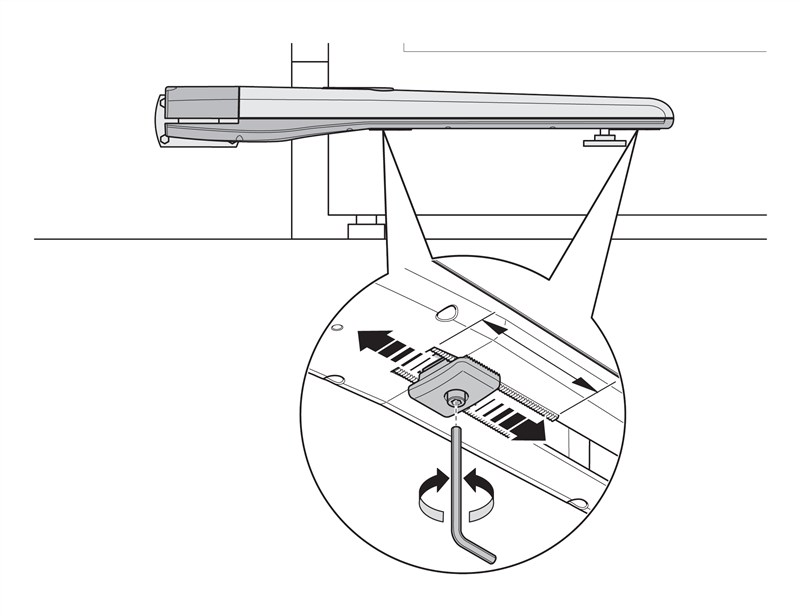

V. Inställning av det mekaniska rörelsestoppet
TO5024 har ett inbyggt mekaniskt öppningsstopp. Frikoppla först motorn, lossa stoppskruven, ställ in önskat öppet läge manuellt, skjut stoppet mot bulten och dra åt skruven. För sedan grindbladet manuellt tillbaka till stängt läge och lås motorn. Stängt läge och eventuellt yttre stopp justeras utifrån den aktuella grinden och styrenheten.
 |
|
Fotogalleri med NICE Toona-motorn
|
Monteringsexempel |
Monteringsexempel |
Monteringsexempel |
|
Monteringsexempel |
Monteringsexempel |
Motor med kåpan av |
|
Jämförelse av Toona 4-, 5- och 7-motorerna |
Frikopplad motor |
Motor sedd underifrån |
Manuell frikoppling av NICE Toona 5 TO5024-motorn
Frikoppla endast när grindbladet står stilla. Om grinden har ett elslutbleck ska du först låsa upp det. Säkra sedan motorn igen efter att grinden har flyttats för hand.
Vid strömavbrott kan du inte manövrera grinden med fjärrkontrollen. Därför kan motorn frikopplas med frikopplingsnyckeln så att grinden kan flyttas för hand:
- Skjut undan skyddet över frikopplingslåset
- För in frikopplingsnyckeln och vrid den medurs
- Dra ut frikopplingsspaken, så kan du flytta grinden för hand
Kontroll och underhåll
Låt en fackman kontrollera motorn minst var sjätte månad; vid intensiv användning kan tätare kontroller behövas. Med strömmen frånkopplad kontrollerar teknikern infästningar, korrosion, slitage och smörjning av spindeln och muttern. Därefter testas rörelsen och säkerhetsfunktionerna. Om grinden beter sig ovanligt ska du inte försöka reparera den själv. Kontakta i stället ett installationsföretag.
Tekniska egenskaper hos NICE Toona 5 TO5024-motorn
| Parameter | Värde |
|---|---|
Modell | TO5024 |
Drivmotor | 24 V DC |
Maximal / nominell strömförbrukning | 5 A / 2,2 A |
Maximal / nominell effekt | 120 W / 48 W |
Slaglängd | 540 mm |
Hastighet utan belastning | 0,016 m/s |
Hastighet under belastning | 0,012 m/s |
Maximal / nominell kraft | 1 800 N / 600 N |
Cykler per timme vid nominell kraft | 95 |
Skydd | IP44 |
Arbetstemperatur | −20 till +50 °C |
Isolationsklass | F |
Ungefärlig livslängd enligt NICE | 80 000 till 250 000 arbetscykler |
Totala mått (längd × bredd × höjd) | 965 × 115 × 105 mm |
Motorns vikt | 7 kg |
