NICE PS324 – reservbatteri för drivsystem med integrerad laddning
| Produkttillgänglighet: | inte tillgänglig | Vi hjälper dig gärna att välja en ersättningsprodukt. Tveka inte att kontakta oss. |
|---|
Produktbeskrivning NICE PS324 – reservbatteri för drivsystem med integrerad laddning
Tillgänglig ersättning!
Reservbatteriet NICE PS324 har ersatts av en nyare modell NICE PSS324.
Reservbatteri NICE PS324 är avsedd för automatiserade slaggrindar vars drivenheter styrs av styrenheten av märket NICE MC824H. Batteriet förser drivenheten med den elektricitet som behövs för att manövrera grinden vid strömavbrott, när drivenheten inte får ström från elnätet. Batteriet laddas kontinuerligt från elnätet. När batteriet är fulladdat kan cirka 10 manövreringar av grinden.
Observera!
För skjutgrindsdrivenheterna Nice Robus RBS och slaggrindsdrivenheterna Nice Toona, S-Fab, M-Fab, L-Fab och B-Fab med styrenhetsversion R30 (MC824HR30) krävs en kabeladapter för att ansluta reservströmkällan PS124 eller PS324 CABLA11 måste användas.
Montering av reservbatteriet NICE PS324
1. Koppla bort drivenheten från elnätet.
2. Anslut batteriet till styrenheten.
Kontakterna för anslutning till styrenheten är inte polariserade, så det spelar ingen roll hur du ansluter dem.
Batteriet levereras med en strömkabel med två kontakter, en smalare och en bredare. Använd den bredare kontakten för anslutning till styrenheten och den smalare kontakten för anslutning till batteriet.
3. Kontrollera anslutningen av reservbatteriet NICE PS324 genom att följa stegen nedan:
 |

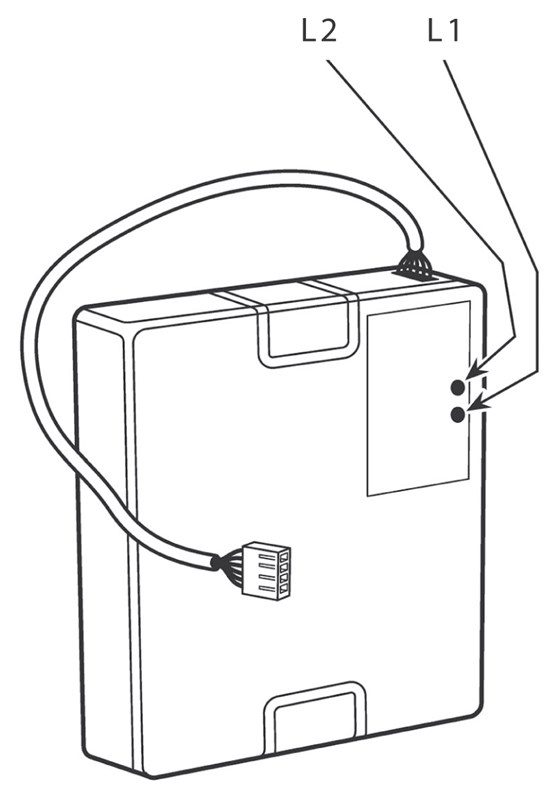

Steg 3.1 Kontrollera att LED-lampan L2 på batteriet lyser.. Om den gör det får drivenheten ström från batteriet. Kontrollera därefter att lysdioderna på styrenheten lyser som de ska (se bruksanvisningen för drivenheten). Om de inte gör det är reservbatteriet troligen urladdat. Anslut därför drivenheten till elnätet, vänta några timmar, koppla sedan bort strömmen till drivenheten igen och fortsätt med steg 3.1 |
Steg 3.2 Anslut drivenheten till elnätet och kontrollera att LED-lampan L1 på batteriet lyser.. Om den gör det laddas batteriet som det ska. Öppna och stäng grinden helt (med drivenheten ansluten till elnätet).
Steg 3.3 Koppla bort drivenheten från elnätet och kontrollera att LED-lampan L2 på batteriet lyser (precis som i steg 3.1)). Öppna och stäng sedan grinden helt (med drivenheten bortkopplad från elnätet och endast batteridriven) för att kontrollera att drivenheten fungerar som den ska när den endast får ström från batteriet.
Obs! Drivenheten kan gå långsammarenär den endast får ström från reservbatteriet, även om styrenheten är programmerad för en högre hastighet.
4. Anslut drivenheten till elnätet igen.
Klart, allt bör fungera som det ska. Vid strömavbrott bör du fortfarande kunna öppna och stänga grinden utan problem..
Tekniska specifikationer för reservbatteriet till drivenhet NICE PS324
| Typ | 24 V-batteri med laddare som försörjer grinddrivenheten vid strömavbrott |
|---|---|
| Teknik | Lagring av elektrisk energi i ett hermetiskt tillslutet hölje (underhållsfritt). |
| Spänning | 28 V vid full laddning 16 V vid full urladdning (batteriet kopplas då automatiskt bort) |
| Strömstyrka | vid manövrering 8 A under de första tre sekunderna 10 A |
| Kapacitet | 2,2 Ah, vilket motsvarar cirka 20 timmars strömförsörjning till drivenheten i viloläge, eller 5 minuter med en belastning på 8 A (cirka 10 manövreringar) |
| Full laddningstid | cirka 16 timmar |
| Batteriets livslängd |
cirka 4–6 år, eller |
| Drifttemperatur |
−20 °C till +55 °C |
| Användning i sura, salta eller potentiellt explosiva miljöer | Nej |
| Montering och anslutning | se Montering |
| Skyddsklass | IP30 |
| Mått (b × h×× d) | 163×188×48 mm |
| Vikt | 2,40 kg |
