Produktbeskrivning NICE MyMoonBus MOMB – beröringsfri kortläsare med BlueBUS-teknik
NICE ERA Transponder Reader ETPB med sin nya design ersätter den den beröringsfria kortläsaren NICE MyMoonBus MOMB.
Kortläsaren NICE MyMoonBus MOMB är en enhet som ger behöriga personer tillträde till en byggnad eller möjlighet att styra drivdonet till en grind eller annan automatisering. Denna person tilldelas ett kort (eller nyckelbricka), som skickar en instruktion till drivdonet när den hålls mot kortläsaren. Korten lagras i läsarens minne. Kortet självt lagrar ingen information, så samma kort kan användas för att styra valfritt antal automationssystem. Läsaren NICE MOMB kommunicerar med drivdonet via BlueBUS-systemet, där läsaren ansluts till styrenheten med en kabel med endast två ledare och polariteten inte behöver beaktas. Upp till fyra kortläsare kan anslutas till ett drivdon. På varje läsare ställs en unik adress in med en bygling, så att drivdonet kan skilja mellan läsarna.
I läsarens minne kan man lagra upp till 255 kort, eller nyckelbrickor.
Läsaren har två programmeringslägen: enkelt för snabb och enkel användning och professionellt för avancerad åtkomstkontroll.
Detektionsavståndet är, vid korrekt installation, 4–8 centimeter.
Det går att programmera ett visst antal åtkomsttillfällen för ett kort, till exempel för besökare.
Möjlighet att programmera en funktion för permanent spärr av drivenheten och senare avblockering.
Innehåll
Installation och elektrisk anslutning av läsaren
Programmering av NICE MyMoonBus MOMB-läsaren
Programmering i enkelt läge
Programmering i professionellt läge
- Skapa MASTER-kort
- Programmera kort
- Radera ett kort
- Kontrollera antalet kort
- Programmera ett kort för ett begränsat antal användningar
- Ställa in permanent spärr eller avspärrning av minnet
- Radera hela minnet med ett MASTER-kort
Fler funktioner hos NICE MyMoonBus MOMB-läsaren
Lägga till ett nytt standardkort med ett redan registrerat kort
Radera hela minnet
Ändra typ av första och andra kommando
Felsökning utifrån problemets art
Felsökning med hjälp av blinkningar
Tekniska egenskaper hos läsaren
Installation och elektrisk anslutning av NICE MyMoonBus MOMB-läsaren
Innan läsaren monteras måste underlaget vara lämpligt och kablar ha dragits fram till installationsplatsen. Kabeln bör vara frånkopplad från drivdonet och får inte vara spänningssatt. Vanligtvis används en tvåledarkabel 2x0,5 mm2, men vi rekommenderar att du vid behov kontrollerar manualen för den aktuella styrenheten till drivdonet.

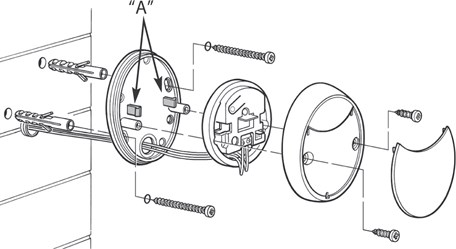

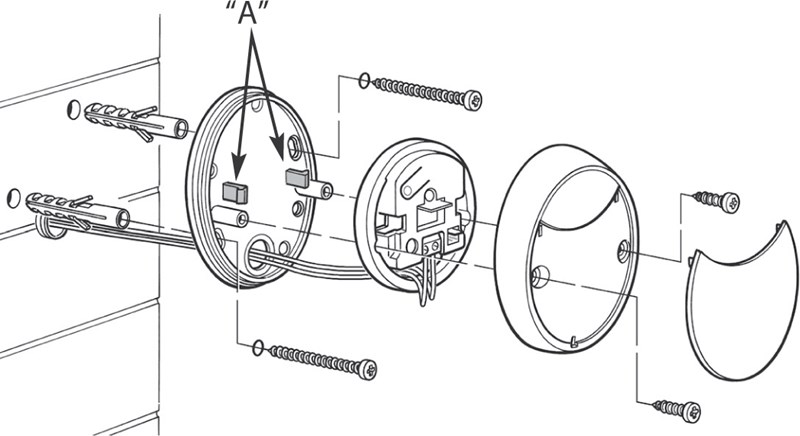

Monteringen går till så här:

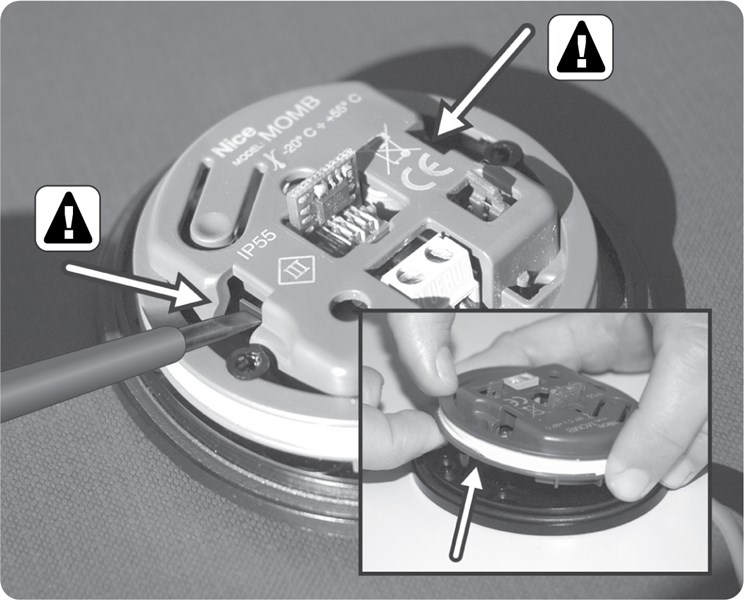

- Ta bort täcklocket, lossa de två skruvarna och ta av läsarens kåpa. Monteringen ser ut så här:

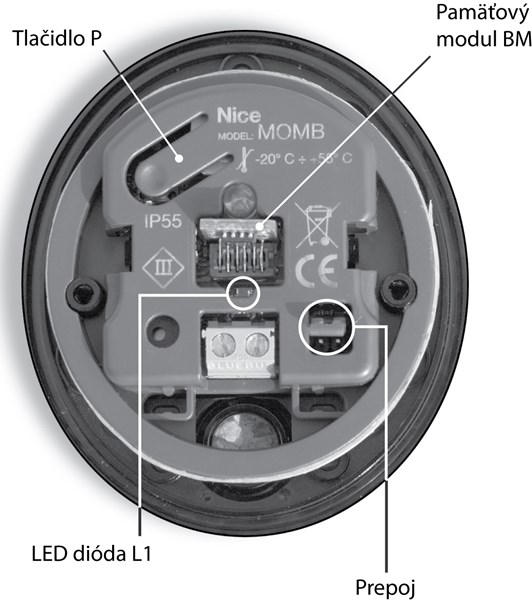

- Tryck först in den ena spärren på den öppnade läsaren med en skruvmejsel, sedan den andra, och ta bort läsarens elektronikenhet. Var försiktig så att du inte skadar kretskortet med skruvmejseln. Se bilden:
- Gör de hål som behövs (vanligtvis räcker två) i den nedre plastdelen för skruvarna som ska fästa läsaren i underlaget.

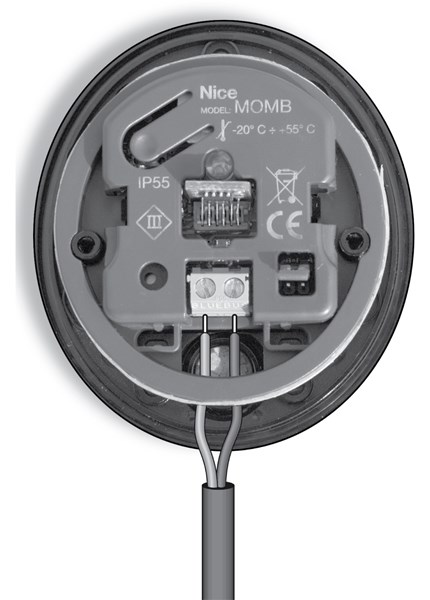

- För den framdragna kabeln genom hålet i den nedre delen och anslut den till BlueBUS-plinten enligt bilden:

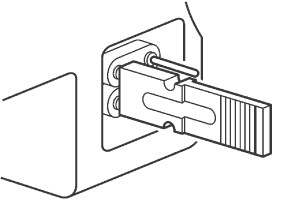

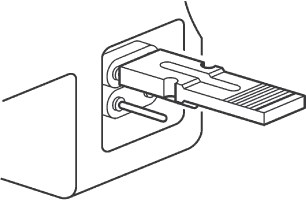

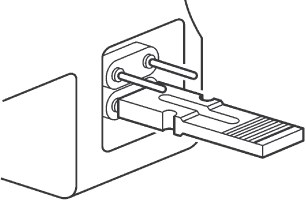

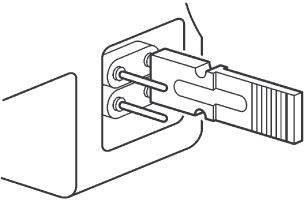

- Om du ansluter flera läsare till drivdonet måste du ställa in en unik adress med hjälp av en bygel. Om du bara ansluter en läsare kan du hoppa över det här steget. Använd en annan bygelinställning för varje läsare:
Första MOMB Andra MOMB
Tredje MOMB Fjärde MOMB
- Du kan slå på spänningen. Om läsaren börjar blinka fungerar allt som det ska (läsaren blinkar i en viss sekvens beroende på vilken typ av minne som sitter i, se minnestyp). Skruva fast läsaren i underlaget, snäpp fast elektronikenheten och fäst kåpan med de två skruvarna. Snäpp sedan fast täcklocket.
Nu återstår bara att programmera läsaren.
Programmering av NICE MyMoonBus MOMB-läsaren
Läsaren kan programmeras på två sätt:
- enkelt för snabb och enkel användning
- och professionellt för avancerad åtkomstkontroll.
Programmeringsläget måste väljas medan läsarens minne fortfarande är tomt. Annars måste du först radera hela minnet.
Kommandotyper
Läsaren kan skicka två kommandon till drivdonet. Du kan tilldela kortet det första kommandot, det andra kommandot eller båda kommandona. Styrningen fungerar så här:
| Statisk I. | Endast första kommandot – håll upp kortet så skickar läsaren det första kommandot |
|---|---|
| Statisk II. | Endast det andra kommandot – håll upp kortet så skickar läsaren det andra kommandot |
| Dynamisk |
Båda kommandona
|
Obs! Du kan alltså ha kort som skickar endast det första kommandot, kort som skickar endast det andra kommandot och naturligtvis kort som skickar båda kommandona.
Tillgängliga kommandon skiljer sig mellan olika drivenhetsmodeller, men vanligtvis är det följande kommandon:
| Kommandonummer | Kommandobeskrivning |
|---|---|
| 1. | Stegvis manövrering (förinställt som Statisk kommando I.) |
| 2. | Öppna |
| 3. | Stänga |
| 4. | Delvis öppning (förinställt som Statisk kommando II.) |
| 5. | STOPP (stoppa grinden) |
| 6. | Belysning |
Det förinställda kommandot för Statisk kommando I. och Statisk kommando II. och Dynamiskt kommando kan ändras genom att programmera om kommandot.
Programmering i enkelt läge
- Tryck på knappen P för att starta den första programmeringen.
- Läsaren börjar pipa med jämna mellanrum.
- Inom 30 sekunder ska du spara det första kortet i minnet.
- Du kan välja mellan tre alternativ (se Kommandotyper):
- Statisk I. – håll upp kortet mot läsaren en gång
- Statisk II. – håll upp kortet mot läsaren två gånger
- Dynamisk – håll upp kortet mot läsaren tre gånger
Inom 10 sekunder kan du alltid spara ytterligare ett kort enligt punkt 4., om 10 sekunder går utan att du har hållit upp något kort avslutas den första programmeringen. Därefter måste du lägga till kort enligt den andra programmeringen – proceduren för att lägga till ett nytt kort med hjälp av ett redan parkopplat kort.
I enkelt läge kan du:
- Lägga till fler kort med hjälp av ett redan parkopplat kort
- Radera hela minnet
- Ändra typen för det första och det andra kommandot
Programmering i professionellt läge
I professionellt läge styrs och programmeras funktionerna med ett eller två så kallade MASTER-kort, som utses i början av programmeringen. Med dem kan du dessutom spärra och häva spärren för drivenheten så att andra kort inte fungerar. Du kan till exempel öppna grinden på morgonen och sedan spärra den med hjälp av ett MASTER-kort så att ingen kan stänga den. På kvällen kan du häva spärren, stänga grinden och spärra den igen över natten så att ingen kan öppna den. MASTER-kort kan naturligtvis användas som vanliga kort på andra MOMB-läsare.
Läsaren kan lagra två MASTER-kort:
- MASTER1 – styr alla kort som skickar Statisk kommando I.
- MASTER2 – styr alla kort som skickar Statisk kommando II.
På så sätt får du två kortgrupper. Ett kort kan bara tillhöra en grupp och kan därför bara skicka ett kommando. Om den här lösningen inte passar dig kan du programmera ett och samma kort som både MASTER1 och MASTER2. Då får du bara en kortgrupp, vars kort kan tilldelas kommandon antingen Statisk I., Statisk II. eller Dynamisk.
Skapa MASTER-kort
Skapa två MASTER-kort (ett MASTER1 och ett MASTER2)
Med den här proceduren skapas två MASTER-kort som styr var sin grupp vanliga kort. På så sätt skapar du två kortgrupper: den ena gruppen använder endast Statisk kommando I. och den andra endast Statisk kommando II.
Skapa det första MASTER1-kortet
- Den här proceduren kan endast utföras om läsarens minne är tomt
- Håll det önskade MASTER1-kortet framför läsaren i minst 5 sekunder
- Efter 5 sekunder avger läsaren tre toner och sedan en
- Ta sedan bort kortet – MASTER1-kortet är klart
Skapa det andra MASTER2-kortet
- Den här proceduren kan endast utföras om ett MASTER1-kort redan har sparats
- Håll det önskade MASTER2-kortet framför läsaren i minst 5 sekunder
- Efter 5 sekunder avger läsaren tre toner och sedan en
- Ta sedan bort kortet – MASTER2-kortet är klart
Skapa ett unikt MASTER-kort (som samtidigt är både MASTER1 och MASTER2)
Med den här proceduren skapar du ett unikt MASTER-kort som styr alla vanliga kort som kan tilldelas kommandon antingen Statisk I., Statisk II. eller Dynamisk.
Proceduren är densamma som för att skapa två MASTER-kort, MASTER1 och MASTER2, men du använder samma kort i båda fallen.
Programmera kort
Programmering med två MASTER-kort (Statisk kommando I. och Statisk kommando II.)
Programmera Statisk kommando I. med MASTER1-kortet
Med den här proceduren sparas vanliga kort i minnet. De skickar Statisk kommando I. Du kan när som helst upprepa programmeringsproceduren:
- Håll upp MASTER1-kortet en gång
- Håll upp ett vanligt kort en gång
- Om du vill spara ytterligare ett vanligt kort fortsätter du från punkt 2. Du har alltid 10 sekunder på dig att spara nästa kort
Programmera Statisk kommando II. med MASTER2-kortet
Precis som vid programmering av Statisk kommando I., men använd MASTER2-kortet.
Programmering med ett unikt MASTER-kort (Statisk kommando I., Statisk kommando II. och Dynamiskt kommando)
Programmera Statisk kommando I. med ett unikt MASTER-kort
Med den här proceduren sparas vanliga kort i minnet. De skickar Statisk kommando I. Du kan när som helst upprepa programmeringsproceduren:
- Håll upp det unika MASTER-kortet en gång
- Håll upp ett vanligt kort en gång
- Om du vill spara ytterligare ett vanligt kort fortsätter du från punkt 2. Du har alltid 10 sekunder på dig att spara nästa kort
Programmera Statisk kommando II. med ett unikt MASTER-kort
Med den här proceduren sparas vanliga kort i minnet. De skickar Statisk kommando II. Du kan när som helst upprepa programmeringsproceduren:
- Håll fram det unika MASTER-kortet en gång
- Håll fram ett vanligt kort två gånger
- Om du vill lägga till ytterligare ett vanligt kort fortsätter du från punkt 2. – du har alltid 10 sekunder på dig att lägga till nästa kort
Programmering av dynamisk kod med det unika MASTER-kortet
Med den här proceduren sparas vanliga kort i minnet. Dessa kort kan sedan användas för att skicka en dynamisk kod. Du kan när som helst upprepa programmeringsproceduren:
- Håll fram det unika MASTER-kortet en gång
- Håll fram ett vanligt kort tre gånger
- Om du vill lägga till ytterligare ett vanligt kort fortsätter du från punkt 2. – du har alltid 10 sekunder på dig att lägga till nästa kort
Radera ett kort
Gör så här:
- Håll fram två gånger MASTER kortet (om du har två MASTER-kort, MASTER1 och MASTER2, håller du fram det kort som tillhör samma grupp som kortet som ska raderas)
- Håll fram det vanliga kort som du vill radera en gång
- Om du vill radera ytterligare ett kort upprepar du steg 2. – du har alltid 10 sekunder på dig att radera nästa kort
Raderingsläget avslutas om:
- 10 sekunder har gått sedan det senaste kortet raderades
- Du håller fram ett kort som inte finns sparat i minnet
- Du håller fram ett MASTER-kort
Kontrollera antalet kort
Det går att spara högst 999 kort. Om du vill räkna korten i en viss kodgrupp håller du fram MASTER-kortet tre gånger. Läsaren räknar korten med ljudsignaler enligt följande: först piper den ut antalet hundratal, sedan antalet tiotal och sist antalet ental. Om en ton piper 10 gånger betyder det att värdet i den aktuella gruppen är noll:
| 3 pip | 100 kort |
|---|---|
| 2 pip | 10 kort |
| 1 pip | 1 kort |
| 10 toner | 0 kort |
Exempel I: Du har 54 kort sparade. Läsaren piper 10 gånger med 3 pip, vilket betyder 0 hundratal. Därefter piper den 5 gånger med 2 pip, det vill säga 50. Därefter piper den 4 gånger med 1 pip. Du räknar ihop 0+50+4=54.
Exempel II Du har 7 kort sparade. Läsaren piper 10 gånger med 3 pip, vilket betyder 0 hundratal. Därefter piper den 10 gånger med 2 pip, det vill säga 0 tiotal. Därefter piper den 7 gånger med 1 pip. Du räknar ihop 0+0+7=7.
Obs: När du håller fram MASTER1- eller MASTER2-kortet räknar läsaren endast de kort som tillhör den aktuella gruppen. När du håller fram det unika MASTER-kortet räknar läsaren alla kort (det unika MASTER-kortet tillhör endast en grupp).
Programmera ett kort med ett begränsat antal användningar
Från fabrik är varje kort inställt på obegränsat antal användningar. Om du vill ställa in ett begränsat antal användningar för ett visst vanligt kort, så att kortet blir inaktivt efter det angivna antalet användningar, följer du instruktionerna nedan:
- Dela upp önskat antal användningar i hundratal, tiotal och ental. Du anger dessa värden ett i taget genom att hålla fram kortet upprepade gånger. Anta att du vill ställa in kortet för 345 användningar.
- Håll fram MASTER-kortet fyra gånger
- Vänta 2 sekunder. Läsaren piper tre gånger, vilket betyder att den väntar på att du ska ange antalet hundratal användningar.
- Håll fram kortet så många gånger som du vill ha hundratal användningar. Håll fram kortet tre gånger (3x100=300).
- Vänta 2 sekunder. Läsaren piper två gånger, vilket betyder att den väntar på att du ska ange antalet tiotal användningar.
- Håll fram kortet så många gånger som du vill ha tiotal användningar. Håll fram kortet fyra gånger (4x10=40).
- Vänta 2 sekunder. Läsaren piper en gång, vilket betyder att den väntar på att du ska ange antalet ental användningar.
- Håll fram kortet så många gånger som du vill ha ental användningar. Håll fram kortet fem gånger (5x1=5).
- Klart. Du har nu angett antalet användningar: 300+40+5=345.
Obs: Det högsta antalet användningar är 999. Ett högre värde innebär obegränsat antal användningar. Om du vill återställa obegränsat antal användningar för ett ”begränsat” kort håller du fram kortet minst 10 gånger i steg 3 (det vill säga 10x100=1000>999). Om du inte vill ange något av värdena väntar du tills nästa ljudsignal hörs.
Ställa in permanent blockering och avblockering av automatik
Så här blockerar du automatik (drivningen):
- Håll fram MASTER-kortet sju gånger
- Håll fram MASTER-kortet en gång till och håll det framför läsaren
- Vänta tills det piper en gång och ta sedan bort kortet
- Om proceduren lyckas piper läsaren tre gånger och drivningen blockeras.
Så här avblockerar du automatik (drivningen):
- Håll fram MASTER-kortet sju gånger
- Håll fram MASTER-kortet en gång till och håll det framför läsaren
- Vänta tills det piper två gånger och ta sedan bort kortet
- Om proceduren lyckas piper läsaren tre gånger och drivningen avblockeras.
Radera hela minnet med MASTER-kortet
VARNING! Den här funktionen raderar hela läsarens minne, inklusive alla vanliga kort och MASTER-kort. Läsaren raderas dessutom från drivenhetens styrenhetsminne. Därför måste du genomföra fasen för avläsning av anslutna enheter på styrenheten (vanligtvis genom att hålla in de två första knapparna).
- Håll MASTER-kortet framför läsaren fem gånger
- Vänta tills det piper tre gånger
- Håll fram MASTER-kortet igen direkt efter det tredje pipet och håll det framför läsaren
- Vänta tills det piper fem gånger och ta bort kortet efter det femte pipet
- Läsaren piper tre gånger och blinkar sedan fem gånger
Fler funktioner hos NICE MyMoonBus MOMB-läsaren
När MOMB-läsaren ansluts till el (eller när drivningen som den är ansluten till kopplas in) startar läsaren och blinkar enligt följande tabell för att visa vilken typ av minne som är isatt:
| Antal blinkningar | Minnestyp eller förklaring |
|---|---|
| 1 | BM60 |
| 2 | BM250 |
| 3 | BM1000 |
| 4 | Fel: det finns felaktiga koder i minnet |
| 5 | Fel: det går inte att läsa minnet |
Om läsaren blinkar ytterligare 5 gånger är minnet tomt.
När läsaren används (för programmering eller annan användning) signalerar den följande händelser med pip:
| Pip | Beskrivning |
|---|---|
| 1 pip | Kortet hålls fram |
| 2 snabba pip + 1 pip | Felaktigt kort |
| 3 pip | Programmeringen har genomförts korrekt |
| 5 pip | Fel under programmeringen |
Lägga till ett nytt vanligt kort med hjälp av ett redan sparat kort
Med den här funktionen kan du lägga till fler kort (NYTT) med hjälp av ett kort som redan har parkopplats (GAMMALT), från vilket NYTT kortet kopierar de inställda kommandotyper.
- Håll fram och håll kvar NYTT kortet framför läsaren i minst 5 sekunder och ta sedan bort det.
- Håll fram det redan parkopplade GAMLA kortet tre gånger.
- Håll fram NYTT kort en gång.
Radera hela minnet
OBS! Med den här funktionen raderar du hela läsarens minne, inklusive alla kort. Läsaren raderas dessutom från drivenhetens styrenhetsminne, så du måste utföra fasen för identifiering av anslutna enheter på styrenheten (vanligtvis genom att hålla de två första knapparna intryckta).
- Håll knappen P intryckt
- LED-lampan L1 tänds i cirka tre sekunder och börjar sedan blinka
- Släpp knappen exakt vid den tredje blinkningen
- Läsaren blinkar snabbt en stund, piper sedan tre gånger och blinkar därefter långsamt fem gånger.
Ändra typen för det första och det andra kommandot
- Beroende på kommandotypen, för vilken typ du vill ändra:
Statisk I. Statisk II. Dynamisk I. Dynamisk II. Håll fram kortet en gång Håll fram kortet en gång Håll fram kortet, vänta på pipet, håll kvar, vänta på pipet och ta bort kortet Håll fram kortet, vänta på pipet och ta bort det. Håll fram det igen inom 2 sekunder och ta bort det. - LED-lampan L1 blinkar så många gånger som den kommandotyp som för närvarande är programmerad för kortet.
- Tryck på knappen P så många gånger att LED-lampan L1 blinkar det önskade antalet gånger för kommandotypen
- Beroende på vilken kommandotyp du ändrar:
Statisk I. Statisk II. Dynamisk I. Dynamisk II. Håll fram kortet en gång Håll fram kortet en gång Håll fram kortet, vänta på pipet, håll kvar, vänta på pipet och ta bort kortet Håll fram kortet, vänta på pipet och ta bort det. Håll fram det igen inom 2 sekunder och ta bort det. - Kommandotypen har ändrats
Felsökning av läsaren NICE MyMoonBus MOMB utifrån problemets art
| Om läsaren MOMB blinkar | Kontrollera att byglingen är korrekt monterad och att läsaren har identifierats av styrenheten |
| Om flera läsare är anslutna till drivenheten och läsarens bakgrundsbelysning blinkar när du skickar ett kommando, men kommandot inte utförs | Kontrollera att du inte har ställt in samma bygel |
| Om läsaren inte avger någon ljudsignal när du håller fram kortet | Kontrollera att minnesmodulen BM. |
| Om LED-lampan L1 blinkar när du skickar ett kommando, men inget startar |
Kontrollera att fasen för identifiering av anslutna enheter har genomförts och att automationen (drivenheten) inte är blockerad. |
| Om läsaren inte startar | Kontrollera att det finns spänning vid BlueBUS-ingången |
| Om läsaren startar men inte fungerar | Kontrollera att drivenhetens styrenhet stöder BlueBUS-systemet |
Felsökning genom blinkningar på läsaren NICE MyMoonBus MOMB
| Lyser | Läsaren ÄR synkroniserad med BlueBUS-systemet. Efter att ha raderat läsarens minne ska du ändå utföra igen fasen för identifiering av anslutna enheter. |
|---|---|
| 3 blinkningar, paus, 3 blinkningar | Läsaren ÄR INTE synkroniserad med BlueBUS-systemet. Utför fasen för identifiering av anslutna enheter. |
| 2 blinkningar, paus, 2 blinkningar | I läsaren ÄR INTE bygeln monterad. Ställ in bygeln korrekt enligt bygeltabellen. |
Tekniska egenskaper för läsaren NICE MyMoonBus MOMB
| Typ | Passerkontrollenhet med passiva transponderkort på 125 kHz, 32 bit Endast läsare. |
|---|---|
| Teknik |
NICE BlueBUS |
| Bakgrundsbelysningens färg | Röd |
| Anslutningskabelns längd | Enligt styrenheten |
| Strömförsörjning | Endast via NICE BlueBUS-plinten, som både strömförsörjer läsaren och används för kommunikationen med styrenheten |
| Strömförbrukning | 2 BlueBUS-enheter |
| Avkänningsavstånd | Från 5 till 10 cm |
| Magnetisk induktion | På 10 cm avstånd från läsaren < 2 mikroT |
| Minneskapacitet | En minnesmodul NICE BM1000 (255 kort) |
| Skyddsklass | Klass III. |
| Kapslingsklass | IP55 |
| Drifttemperatur | -20°C till +50°C |
| Användning i sura eller salthaltiga miljöer eller i miljöer med förhöjd explosionsrisk | Nej |
| Montering | Vertikalt på vägg |
| Mått | 78x69x26 |
| Vikt | 65g |
Jag vill beställa den här produkten. Hur gör jag?
Välj det sätt som passar dig bäst:
- beställ via webbutiken: använd knappen Köp och lägg produkten i varukorgen (du hittar knappen Köp i tabellen över produktens varianter).
- beställ via e-post: skicka din beställning till [email protected]
