NICE Toona TO7024 – 24 V motor för slaggrindar upp till 7 m
| Produkttillgänglighet: | I lager | Vi skickar normalt varor inom 24 timmar. |
|---|
i lager
8 633,15 kr inkl. moms
| Vikt |
|---|
| 12 kg |
Produktbeskrivning NICE Toona TO7024 – 24 V motor för slaggrindar upp till 7 m
NICE Toona TO7024 är en fristående elektromekanisk grindöppnare 24 V DC med magnetisk pulsgivare för ett grindblad. Vikten upp till 1 700 kg och längden upp till 7 m är gränsvärden; tillåten kombination avgörs av TO7024-kurvan. Grindöppnaren är självhämmande och har ett robust aluminiumhölje.
Motorn har separata interna ändlägen för öppning och stängning. 24 V anger motorns spänning; nätanslutning och tillbehörsfunktioner beror på vilken styrenhet som faktiskt är installerad. Den aktuella MC824HR30/MCA1R30 har en egen handbok. För den äldre MC824HR10/MCA1R10 ska du följa anvisningarna för dess kort.
| Snabbnavigering | |
|---|---|
| Förpackning | Satser |
| Tillbehör | Begränsningar |
| Livslängd | Montering |
| Inkoppling | Ändlägen |
| Test | Underhåll |
| Frikoppling | Fotogalleri |
| Specifikationer | Manual |
| Tillbehör – plintar och polaritet | Manual i PDF-format |

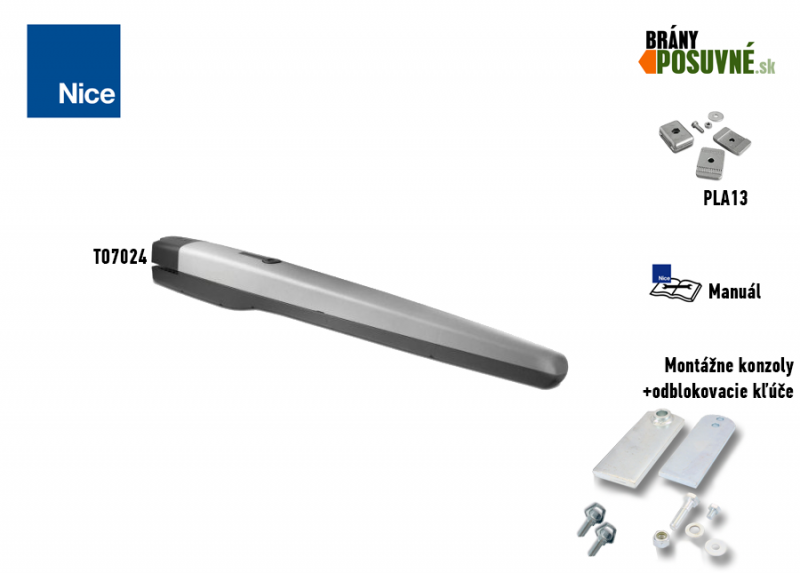

Detta ingår i den fristående grindöppnaren
| Grindöppnaren innehåller: | Kod | |||
|---|---|---|---|---|
 |
1 × | Grindöppnare NICE Toona 7 TO7024 |
TO7024 |
|
|
Elektromekanisk grindöppnare NICE Toona TO7024. Värdena upp till 1 700 kg och upp till 7 m är gränsvärden; kontrollera tillåten kombination i TO7024-diagrammet. |
||||
 |
2 × | Interna mekaniska ändlägen för öppning och stängning | PMD1641R01.4610 | |
|
De interna ändlägena ställer in öppet och stängt läge; bedöm behovet av ytterligare ändstopp utifrån hela grinden. Inställningsanvisning. |
||||
 |
2 × | Frikopplingsnyckel | CM-B | |
|
Vid strömavbrott används den för att frikoppla grindöppnaren, så att grinden kan öppnas eller stängas manuellt genom att skjutas eller dras. |
||||
 |
1 × | Främre skruvmonterat fäste |
PMD1640R02.4610 |
|
|
Skruvas fast på en fast del av grindbladet. Observera att det monteras på en annan höjd än det bakre fästet. |
||||
 |
1 × | Främre fästets tapp | R8.5120 Bricka V8X16.5102 Tapp |
|
|
Används för att fästa grindöppnarens främre del vid det främre fästet. |
||||
 |
1 × | Bakre fäste för svetsning | PMD1642.4610 | |
|
Svetsas fast på monteringsplattan för skruvmontering eller på en stålstolpe. Observera att det monteras på en annan höjd än det främre fästet. |
||||
 |
1 × | Monteringsplatta för det bakre fästet | PMD1639.4610 | |
|
Svetsas fast det bakre fästet. Monteringsplattan fästs sedan vid stolpen eller muren. |
||||
 |
2 × | Bakre fästets tapp | D12.5110 Mutter R12.5120 Bricka V12X60.5102 Tapp |
|
|
Används för att fästa drivningens bakre del i det bakre fästet. |
||||
Den här produktsidan gäller en fristående motor med monteringsdelar. För automatisk drift krävs en lämplig styrenhet och säkerhetsanordningar för hela grinden; innehållet i färdiga satser anges på respektive produktsida.
Prisvärda satser med TO7024
Kontrollera innehållet och antalet motorer i varje sats. Grindbladets lämplighet avgörs av TO7024-kurva; 7 m och 1 700 kg är inte värden som gäller samtidigt.
| Sats för enkelbladig grind » | Sats för dubbelbladig grind » |
|---|---|
|
TO7024-drift, styrenhet, fjärrkontroll, mottagare. |
TO7024-drift, styrenhet, fjärrkontroll, mottagare. |

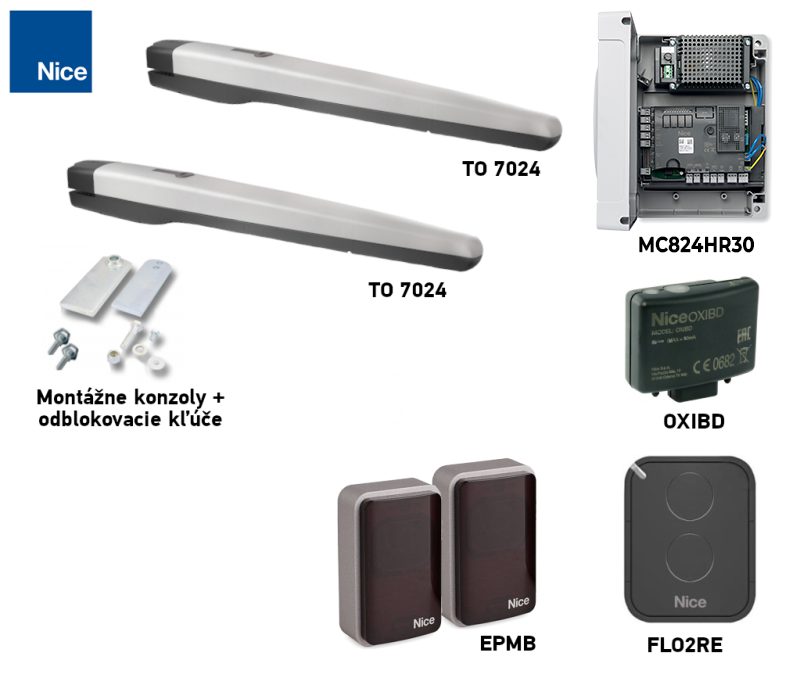

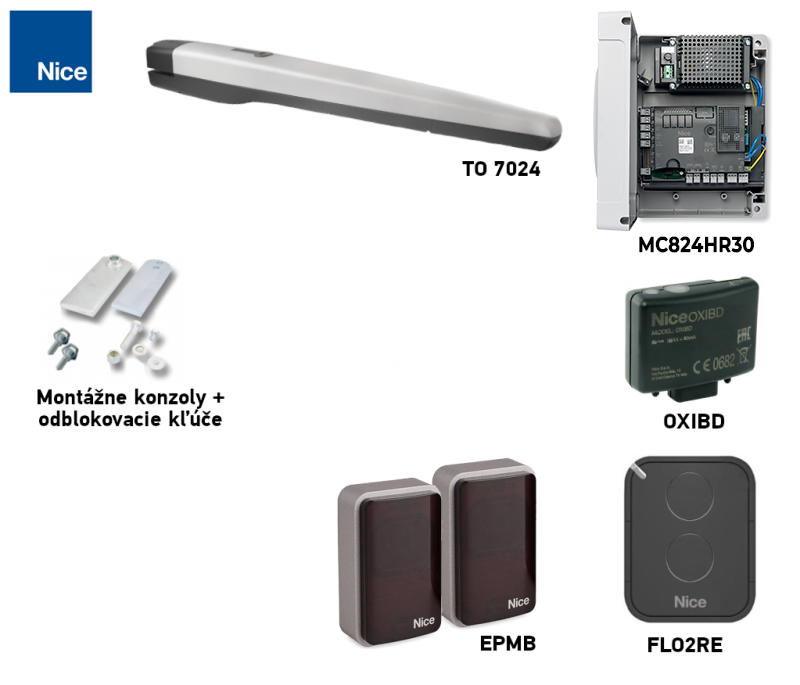

| Sats för enkelbladig grind med fotoceller » | Sats för dubbelbladig grind med fotoceller » |
|
TO7024-drift, styrenhet, fjärrkontroll, mottagare, fotoceller. |
2 x TO7024-drift, styrenhet, fjärrkontroll, mottagare, fotoceller. |

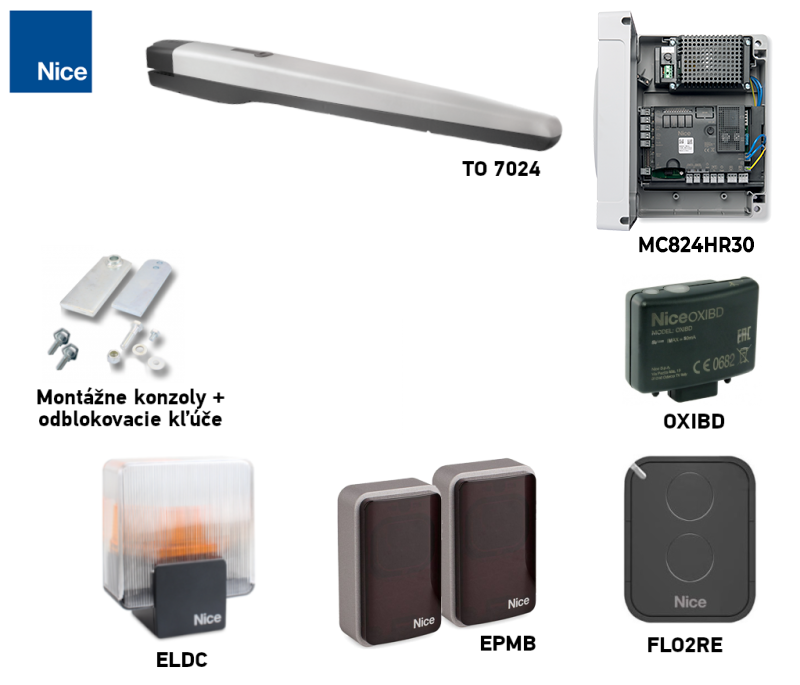

| Sats för enkelbladig grind med tillbehör » | Sats för dubbelbladig grind med tillbehör » |
|
TO7024-drift, styrenhet, fjärrkontroll, mottagare, fotoceller, varningsljus. |
2 x TO7024-drift, styrenhet, fjärrkontroll, mottagare, fotoceller, varningsljus. |
Anslutning av tillbehör till MC824HR30
Följande plintar hör till styrenheten MC824HR30/MCA1R30 i kombination med TO7024-motorn, inte till själva motorn. Koppla bort både nätspänningen och reservbatteriet innan arbetet påbörjas. Använd den aktuella kopplingsschemat för andra styrkort.
| Tillbehör | Plintar, spänning och polaritet |
|---|---|
| BlueBUS-fotoceller | Kompatibla fotoceller, till exempel EPMB, ansluts med två ledare till BlueBUS. + och − är inte polaritetsbestämda. Ställ in adressen och upprepa inlärningen efter ändringar av enheter. |
| STOPP och styrsignaler | Ingången STOP accepterar en potentialfri NO- eller NC-kontakt eller en komponent med resistans 8,2 kΩ; dess status lärs in. SbS, Open och Close accepterar en potentialfri NO-kontakt på respektive plintpar. Kontakterna har ingen +/−-polaritet och ingen extern spänning får anslutas till ingången. |
| Hjälpmatning | Höger plint i STOP-paret = −, vänster plint i SbS-paret = +, sett enligt bilden nedan (beteckningarna ovanför plintarna). Matning till lämplig läsare eller modul: 24 V DC (−30 % till +50 %), högst 200 mA, även i standbyläge. Anslut modulens styrrelä separat som en potentialfri kontakt; kontrollera tillåtet spänningsområde och modulens strömförbrukning. |
| Varningsljus, lås, indikatorlampa | FLASH: 12 V DC, högst 21 W; ELS: 12 V AC, högst 15 VA, utan fast +/−-polaritet; OGI: 24 V DC, högst 4 W. För FLASH/OGI anger schemat inte ordningen på +/− på plintparet, så gissa inte; kontrollera märkningen på både styrkortet och produkten om produkten är polaritetskänslig. Utgångarnas funktion kan ändras genom programmering. |
| Radio och reservström | Den insticksbara mottagaren ansluts till kontakten SM, reservbatteriet ansluts till dess egen kontakt enligt det monterade styrkortet. De ansluts inte till BlueBUS eller till motorplintarna. |
Detaljerade plintplaceringar, inlärning och test av säkerhetsanordningar finns i den egna manualen för styrenheten MC824HR30.
Tillbehör efter styrenhet
Valet beror på vilket styrkort, vilka ingångar, vilken mottagare och vilken spänning som faktiskt används. Ett äldre kompatibelt styrkort blir inte en aktuell generation för den skull.
| Vad | Varför | Typ |
|---|---|---|
| Styrenhet | Elektronik för motorn; välj manual utifrån det styrkort som faktiskt är monterat. | Aktuell: MC824HR30/MCA1R30 för en eller två 24 V-motorer. Äldre kompatibel konfiguration: MC824HR10 med kortet MCA1R10 (SPMCA1). Använd inte dess manual för R30. |
| Signallampa | Signalerar rörelse. Endast den modell där tillverkaren anger det har en antenn. Valet beror på centralenhetens utgång. |
På MC824HR30 är FLASH-utgången avsedd för en 12 V-signallampa på upp till 21 W. Kontrollera spänning, effekt och blinkfunktion för en annan lampa. |
| Fotoceller | Övervakar strålens område och skickar en signal till centralenheten. Grindens reaktion beror på inkoppling och inställning; testa hela systemet efter monteringen. | |
| Fjärrkontroll | Välj fjärrkontroll utifrån mottagaren och kodningen i centralenheten. ON3EBD hör ihop med OXIBD, ON3ELR med OXILR. | |
| Mottagare | Radiomottagaren måste stödja fjärrkontrollens kodning; gränssnitt för smarta hem har olika funktioner. |
|
| Antenn | Förbättrar mottagarens mottagning vid korrekt placering och anslutning. | |
| Kodlås | Kodstyrning. Ett BlueBUS-kodlås kräver ett kretskort som stöder styrdon. | |
| Nyckelbrytare | Styrning via en lämplig styringång på centralenheten. | |
| Elektriska lås | Låsning av grindbladet; kontrollera låsets styrsätt och spänning utifrån styrenheten och installationen. |
|
| Kortläsare | ETPB kräver att den aktuella styrenheten stöder BlueBUS-kommandonheter. |
|
| Reservkraft | Drift vid strömavbrott möjliggörs av ett batteri som anslutits till en kompatibel styrenhet. | PSS324 är aktuell typ för MC824HR30. Äldre PS324 kräver vid R30 CABLA11 och avstängt standbyläge. Kontrollera villkoren i anvisningen för den installerade styrenheten. |
Användningsområde för ett grindblad
Längd och vikt är gemensamma begränsningar. Kurva TO7024 klarar 1 700 kg vid 3 m; vid 7 m cirka 750 kg. Använd endast kurvan för din modell och ta hänsyn till rörelsemotstånd, tät fyllning och vind; yttervärdena kan inte automatiskt kombineras.
Livslängd efter belastning
För ett grindblad summerar du de relevanta indexen för vikt, längd och miljö. Jämför sedan summan med NICE-diagrammet. Diagrammet anger inga värden över 100 %. Detta är en ungefärlig uppskattning av livslängden på 80 000 till 250 000 arbetscykler beroende på belastningen, inte en garanti.
| Påverkan på ett grindblad | Index |
|---|---|
| Vikt upp till 400 kg | 0 % |
| Över 400 till 500 kg | 10 % |
| Över 500 kg | 20 % |
| Längd 2–3 m | 0 % |
| Längd 3–4 m | 0 % |
| Längd över 4 till 5 m | 10 % |
| Längd över 5 till 6 m | 20 % |
| Längd över 6 till 7 m | 30 % |
| Temperatur över 40 °C, under 0 °C eller luftfuktighet över 80 % | 20 % |
| Tät fyllning av grindbladet | 15 % |
| Vindutsatt område | 15 % |
| NICE-diagram |
|---|
|
Montering av motor och konsoler
Kontrollera före monteringen att grinden är stadig, att grindbladet rör sig jämnt för hand, att det finns plats för frikoppling och att en lämplig plats finns på grindbladets fasta del. Låt en kvalificerad tekniker utföra monteringen och den elektriska anslutningen.
Montering av bakre konsol och diagram A/B/C
Stolpe och konsoler: Som riktvärde rekommenderar vi en stadig stålstolpe på 120 × 120 mm. Vid 100 × 100 mm måste montören särskilt bedöma väggtjocklek, förankring, fundament, gångjärnets förskjutning och vindbelastning. Tvärsnittet i sig garanterar inte hållfastheten.
Mät gångjärnets förskjutning C. Dra en horisontell linje från C på originaldiagrammet för TO7024 och läs av B; skärningspunkten med den rekommenderade linjen r.i.l. anger vinkeln och A läses av på den vertikala linjen. Måtten A och B bör vara ungefär lika stora. NICE rekommenderar inte B-värden under linjen t.
Om stolpprofilen eller gångjärnets placering gör det omöjligt att följa diagrammet måste den bakre konsolen anpassas eller en lämplig förlängd infästning för Toona 6–7. Vid öppning utåt krävs en förlängd bakre infästning. Välj måtten utifrån den faktiska grinden och kontrollera hela rörelsen före den slutliga svetsningen.
När geometrin har kontrollerats ska den bakre konsolen fästas ordentligt vid monteringsplattan och stolpen. Välj fästelement för stolpen utifrån underlaget. Fäst den främre konsolen på grindbladets fasta del; motorn måste ha ett litet spel vid tapparna så att den inte kärvar.
För TO7024 finns bakre konsol PMD1642.4610. Det är en reservdel för originalinfästningen; den förlängning som krävs vid avvikande geometri måste utformas separat.
Mått D = 1 070 mm. När A har fastställts utifrån diagrammet läser du av E i NICE-tabellen; höjdskillnaden mellan den främre och bakre konsolen är F = 50 mm.
| A (mm) | E (mm) |
|---|---|
| 890 | 890 |
| 880 | 880 |
| 870 | 870 |
| 860 | 860 |
| 850 | 850 |
| 840 | 840 |
| 830 | 830 |
| 820 | 820 |
| 810 | 810 |
| 800 | 800 |
| 790 | 790 |
Vid den bakre tappen föreskriver NICE att muttern ska dras åt och sedan lossas med 1/10 varv, så att ett minimalt spelrum finns kvar mellan delarna. Dra åt det främre fästet enligt tillverkarens ritning.
Kabeldragning och anslutning av motorn
Innan du öppnar kåpan och ansluter ska strömförsörjningen kopplas bort. Drivningen har separata plintar för enkodern och 24 V DC-motorn; förväxla dem inte. Anslut ledarna och skyddsjorden enligt NICE-originalbilden och anvisningarna för den styrenhet som faktiskt har monterats. Märkningen 24 V anger motorns spänning, inte automatiskt styrenhetens nätmatning.
Vid öppning utåt ändras motorns matningspolaritet enligt NICE. Samtidigt måste monteringsgeometrinvara korrekt utformad; det räcker inte att bara ändra ledningarna. Kontrollera sedan rörelseriktning, stopplägen och säkerhetsanordningar enligt anvisningarna för det monterade styrkortet.
Invändiga öppnings- och stängningsstopp
För serien Toona 6–7 justeras de mekaniska stoppen för både öppning och stängning. Frikoppla motorn, flytta grindbladet så att stoppskruven är åtkomlig, lossa den, ställ in önskat öppet läge för hand, för stoppet intill tappen och dra åt. Upprepa samma procedur i önskat stängt läge och koppla sedan in motorn igen. Kontrollera slutlägena och hela grindens säkerhet vid provkörning.
Provning före första användning
Efter montering och justering av stoppen måste en behörig tekniker provköra hela grinden, inte bara starta motorn. NICE anger som kontroll att grindbladet, med drivningen frikopplad, ska kunna flyttas för hand med en kraft på högst 390 N.
- Kontrollera att grindbladet rör sig jämnt för hand genom hela rörelseområdet, att konsolerna sitter fast och att frikopplingen fungerar säkert.
- Utför upprepade kommandon för öppning, stopp och stängning; kontrollera riktning, eftergång, stopp och, vid två grindblad, deras ordningsföljd enligt styrenhetens anvisningar.
- Kontrollera fotoceller, säkerhetslister och övriga monterade skydd separat. Teknikern mäter driftkrafterna enligt gällande krav; grinden får användas först efter godkänd provning.
Praktiska exempel på montering av TO7024
Kapning av den bakre konsolen efter fastställande av monteringsmåtten
Svetsning av den bakre konsolen på monteringsplattan
Fäst drivningen på den bakre konsolen

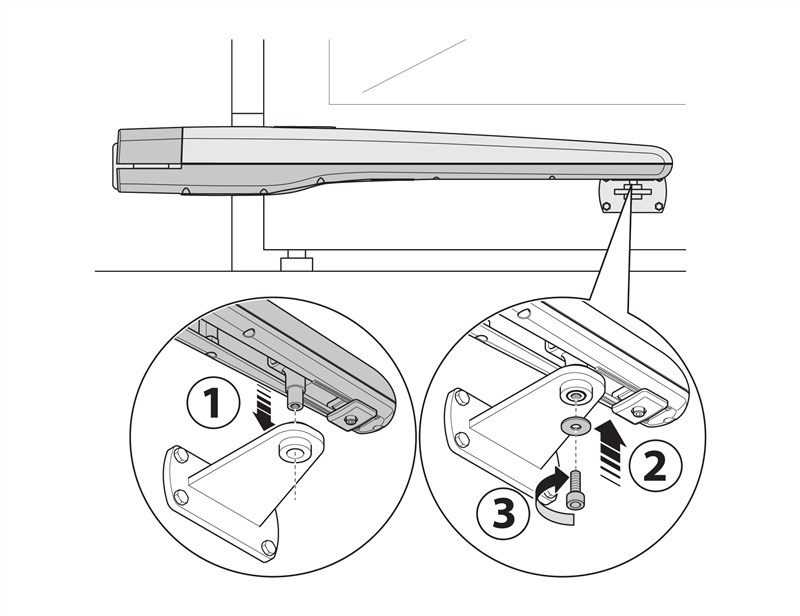

Fäst TO7024 på den främre konsolen
Ta av kåpan från drivningen innan kabeln dras fram
Kabelinföring i drivningen

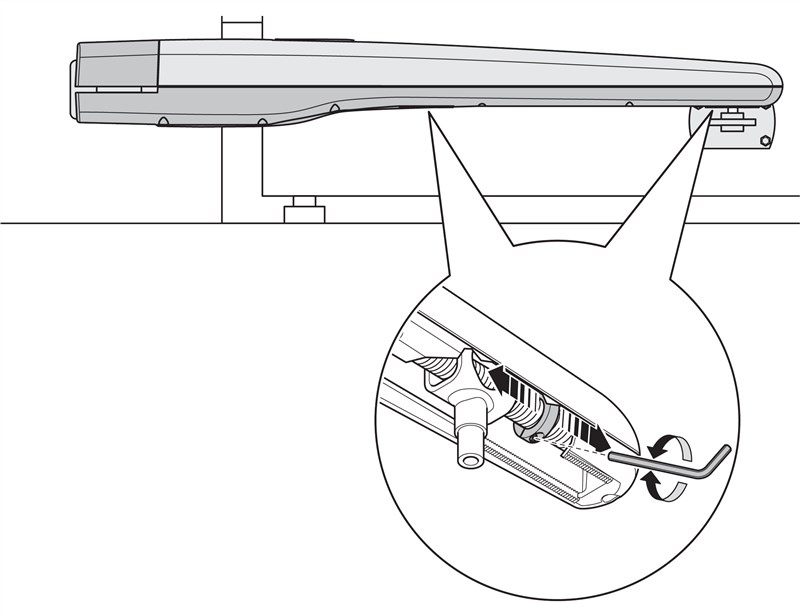

Exempel på inställning av TO7024:s invändiga stopp
Manuell frikoppling av drivningen
Frikoppla eller koppla in drivningen endast när grindbladet står stilla. Om ett elektriskt lås är monterat ska det låsas upp först. Vid fel ska strömförsörjningen kopplas bort.
- Skjut undan kåpan till frikopplingslåset.
- Sätt i den medföljande nyckeln och vrid den medurs.
- Lyft upp spaken och flytta grindbladet för hand. För att låsa igen fäller du ner spaken, vrider tillbaka nyckeln, tar ut den och stänger kåpan.
Kontroll och underhåll
Service ska utföras minst var 6:e månad av en behörig tekniker. Efter att strömförsörjningen kopplats bort kontrollerar teknikern infästningar, korrosion, slitage, skruvförband och smörjning av skruven med mutter. Efter att strömmen slagits på kontrollerar teknikern rörelsen, frikopplingen och alla säkerhetsanordningar.
Bilder av montering av NICE Toona-serien
Bilderna visar olika Toona-installationer. För TO7024 gäller NICE-modellritningarna ovan för monteringsmått och anslutning; bilden av plinten är endast avsedd som vägledning.
NICE Toona-drivning på en slaggrind med spjälfyllning
Montering av NICE Toona-drivning på en stålstolpe
Slaggrind med Toona-drivning och separat styrskåp
NICE Toona-drivenhet på grön slaggrind
Dubbel slaggrind med två NICE Toona-drivenheter
Illustrationsfoto av kopplingsplinten på Toona-drivenheten, 24 V
Jämförelse av längderna på drivenheterna i NICE Toona-serien
Manuellt frikopplad NICE Toona-drivenhet
Vy av undersidan på NICE Toona-drivenheten
Tekniska egenskaper
| Parameter | Värde |
|---|---|
| Modell | TO7024 |
| Motorspänning | 24 V DC |
| Maximal / nominell strömförbrukning | 5 A / 2,5 A |
| Maximal / nominell effektförbrukning | 120 W / 60 W |
| Slaglängd | 584 mm |
| Hastighet utan belastning | 0,013 m/s |
| Maximal / nominell kraft | 2 700 N / 1 400 N |
| Cykler per timme vid nominell kraft | 41 |
| Skyddsklass | IP44 |
| Drifttemperatur | −20 till +50 °C |
| Isolationsklass | F |
| Beräknad livslängd | 80 000 till 250 000 cykler beroende på belastning |
| Mått L × B × H | 1 200 × 128 × 150 mm |
| Motorns vikt | 15 kg |
