NICE Toona TO4024 – separat 24 V-motor för grindblad upp till 3 m
| Produkttillgänglighet: | I lager | Vi skickar normalt varor inom 24 timmar. |
|---|
I lager
2 317,57 kr inkl. moms
| Vikt |
|---|
| 8,40 kg |
Produktbeskrivning NICE Toona TO4024 – separat 24 V-motor för grindblad upp till 3 m
NICE Toona 4 TO4024 är en separat 24 V DC-motor för ett grindblad. Enligt NICE-diagrammet klarar den vid en längd på 3 m högst cirka 300 kg; vikten 500 kg gäller vid en längd på upp till cirka 1,8 m. Bedöm längd och vikt tillsammans.
Drivningen är irreversibel, använder en pulsgivare och har ett justerbart mekaniskt öppningsstopp. För vanliga aktuella TO4024-paket anges i katalogen MC824HR30. Nätmatning, BlueBUS, radiomottagare och batteri är egenskaper hos den valda styrenheten, inte själva motorn.
Toona har ett tvådelat hölje av ytbehandlad pressgjuten aluminium, inre delar av stål, legeringar och teknopolymerer samt en bronsfärgad styrmutter. Måtten på fästena motsvarar de äldre NICE Moby- och Pluto-drivenheterna. Motorn lämpar sig även för mer frekvent användning; vid tät fyllning och blåsiga lägen bör den högre belastningen beaktas vid val enligt livslängdsdiagrammet.
I en installation med MC824HR30 är inlärning av lägen, diagnostik, mjukstart och -stopp, paustid och gångpassage funktioner hos styrenheten. Den använder BlueBUS för tillhörande säkerhetsanordningar.
| Snabblänkar på den här sidan | ||
|---|---|---|
| Detta ingår | Val och begränsningar | Paket |
| Tillbehör | Manual | Livslängd |
| Montering | Kablage | Stopp |
| Bildgalleri | Frikoppling | Data |
Tillbehör som är kompatibla med NICE Toona 4 TO4024
Vi rekommenderar även att köpa till kompatibla tillbehör till drivenheten:
| Vad | Varför | Typ |
|---|---|---|
|
Styrenhet
|
Drivenhetens styrelektronik. |
|
| Signalerar att grinden är i rörelse. Endast den modell där det uttryckligen anges har antenn; valet av lampa beror på utgången på den använda styrenheten. |
FLASH-utgången på MC824HR30 är avsedd för en 12 V-lampa på högst 21 W. Välj en annan varningslampa först efter att ha kontrollerat spänning, typ av matning, effektförbrukning och blinkfunktion. |
|
| Övervakar området mellan sändaren och mottagaren. Om strålen bryts skickar de en signal till styrenheten; dess reaktion beror på inkoppling och inställningar. Efter monteringen måste korrekt placering och funktion testas tillsammans med hela grinden. | ||
| Välj fjärrkontroll utifrån mottagaren och kodningen i den aktuella styrenheten. | ||
| Mottagaren måste stödja kodningen för den valda sändaren; OXIBD och OXILR är inte kompatibla med alla angivna fjärrkontroller. |
|
|
| För bättre räckvidd på fjärrkontrollen. | ||
| Om du glömmer fjärrkontrollen eller har många fordon/personer och inte vill ge alla varsin fjärrkontroll. | ||
| Styr grinden med en nyckel via en brytare som är kabelansluten till styrenheten. | ||
|
Elektriska lås
|
Låset håller grindbladet i stängt läge. Styrenheten måste låsa upp det före öppning; kontrollera kompatibilitet och spänning utifrån grinden och den aktuella styrenheten. |
|
| Styr driften genom att hålla ett kort eller en nyckelbricka mot läsaren. |
|
|
| Vid strömavbrott driver den automatiseringen via en kompatibel styrenhet; valet beror på styrenhetens kortrevision. |
|

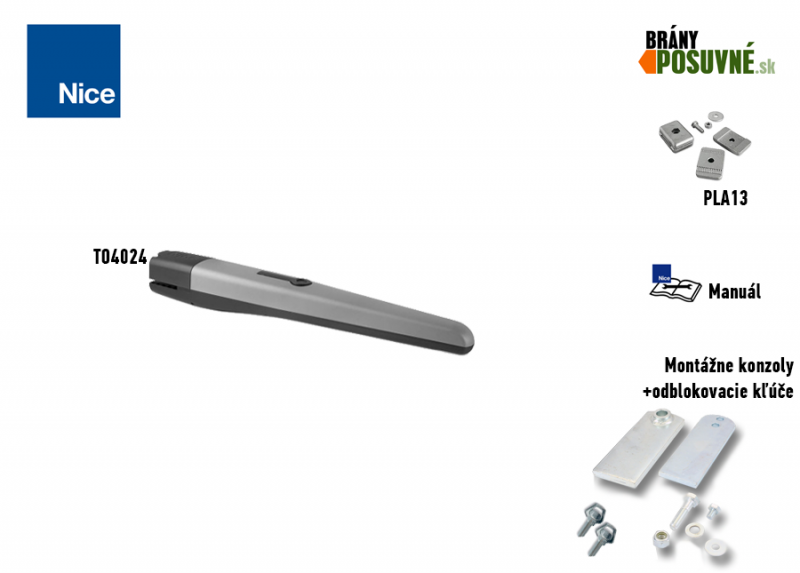

| Drivsystemet innehåller: | Kod | |||
|---|---|---|---|---|
 |
1 × | Motor NICE Toona 4 TO4024 |
TO4024 |
|
|
Elektromekanisk motor Toona 4; cirka 500 kg vid en längd på upp till 1,8 m eller 300 kg vid 3 m enligt NICE:s diagram. |
||||
 |

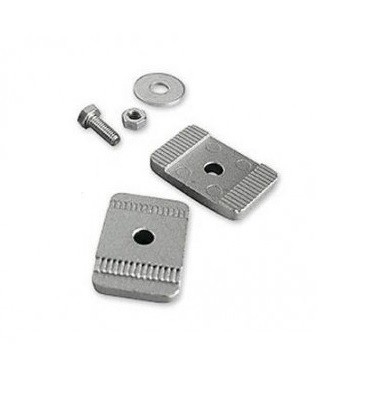

1 × | Invändigt mekaniskt öppningsstopp | PLA13 | |
|
Det invändiga stoppet används för att ställa in ändläget i öppet läge. Ordna mekanisk låsning av grinden i stängt läge utifrån den aktuella monteringen. |
||||
 |
2 × | Frigöringsnyckel | CM-B | |
|
Vid strömavbrott används den för att frigöra drivsystemet, så att grinden kan flyttas manuellt genom att skjutas eller dras. |
||||
 |
1 × | Främre svetsfäste | PMDSMAR04.4610 | |
|
Svetsas fast på den fasta delen av grindbladet. Observera att det placeras på en annan höjd än det bakre fästet. Ett alternativt fäste för skruvmontering är PLA8. |
||||
 |
1 × | Tapp till främre fäste | R8.5120 Bricka V8X10.5102 Tapp |
|
|
Används för att fästa drivsystemets främre del i det främre fästet. |
||||
 |
1 × | Bakre svetsfäste | PMDSMP.4610 | |
|
Svetsas fast på monteringsplattan eller en stålstolpe. Observera, monteras på en annan höjd än den främre konsolen. Alternativ förlängd konsol är PLA6. |
||||
 |
1 × | Monteringsplatta under den bakre konsolen | PMDPA.4610 | |
|
Den bakre konsolen svetsas fast på den. Monteringsplattan fästs sedan vid stolpen eller muren. |
||||
 |
2 × | Tapp för bakre konsol | D10.5110 Mutter R10.5120 Bricka V10X40.5101 Tapp |
|
|
Används för att fästa drivenhetens bakre del vid den bakre konsolen. |
||||
 |
1 × | Monteringsmanual för NICE Toona 4 TO4024 | Ladda ner | |
|
Slovakisk och tjeckisk monteringsmanual för Toona-motorn. Anslutning och programmering av styrenheten görs enligt dess egen manual. |
||||
Viktigt: En fristående TO4024 behöver en lämplig styrenhet, till exempel MC824HR30, och säkerhetsutrustning enligt installationen. Du hittar utrustning och pris för en komplett automatisering i satser med denna motor.
(Passar den här drivenheten för mig?)
Jämför med andra drivenheter:
Kontrollera aktuell tillgänglighet och att monteringsmåtten stämmer för äldre modeller.

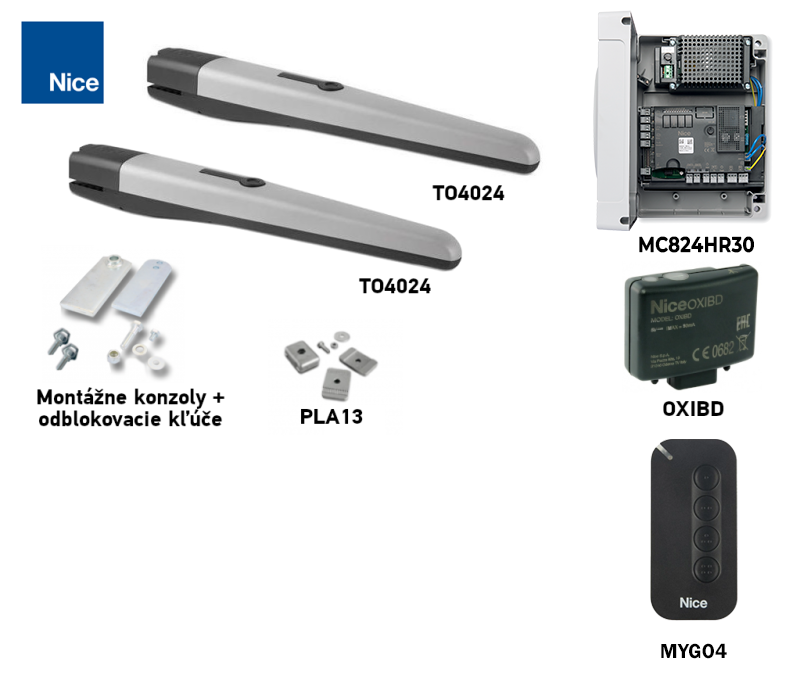

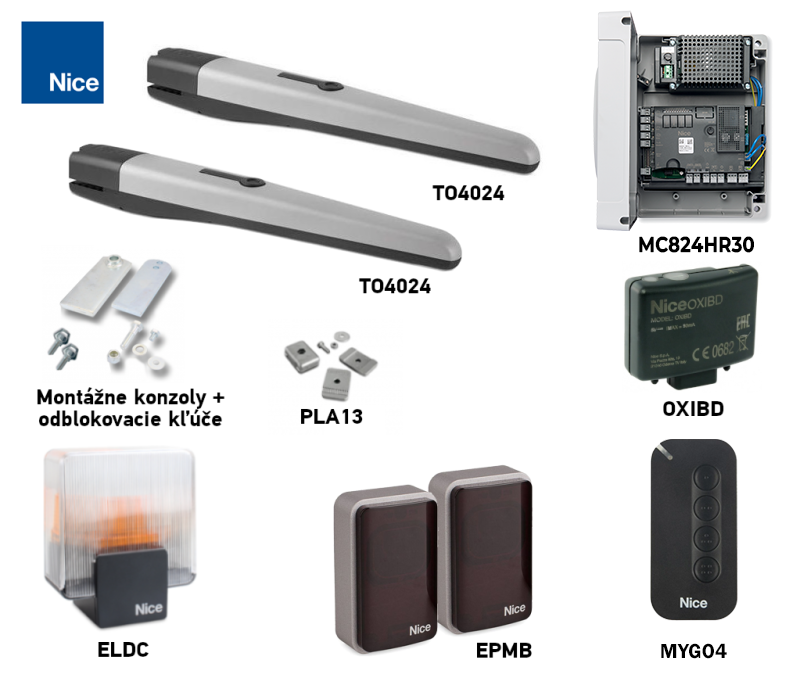

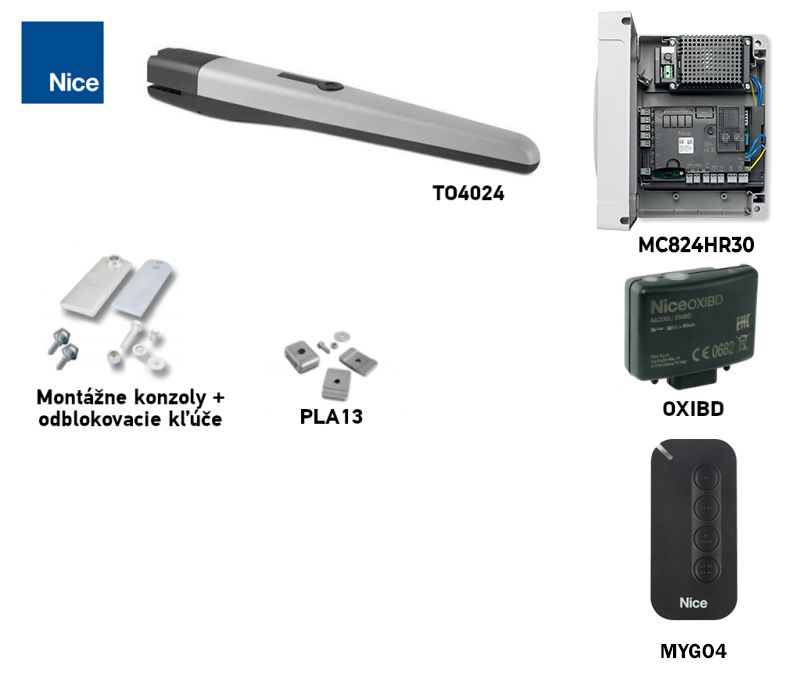

Prisförmånliga satser som innehåller drivenheten NICE Toona 4 TO4024:
| Sats för enkelbladig grind » | Sats för dubbelbladig grind » |
|---|---|
|
Toona-drivenhet, max. 500 kg vid 1,8 m eller 300 kg vid 3 m, styrenhet, fjärrkontroll, mottagare. |
2 × Toona-drivenhet, max. 500 kg vid 1,8 m eller 300 kg vid 3 m, styrenhet, fjärrkontroll, mottagare. |

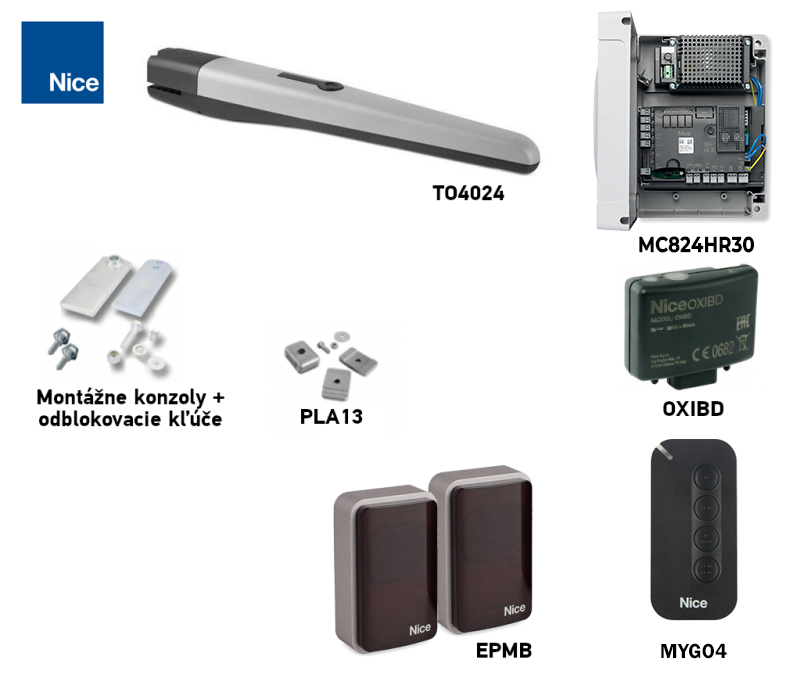

| Sats för enkelbladig grind med fotoceller » | Sats för dubbelbladig grind med fotoceller » |
|
Toona-drivenhet, max. 500 kg vid 1,8 m eller 300 kg vid 3 m, styrenhet, fjärrkontroll, mottagare, fotoceller, varningsljus. |
2 × Toona-drivenhet, max. 500 kg vid 1,8 m eller 300 kg vid 3 m, styrenhet, fjärrkontroll, mottagare, fotoceller, varningsljus. |

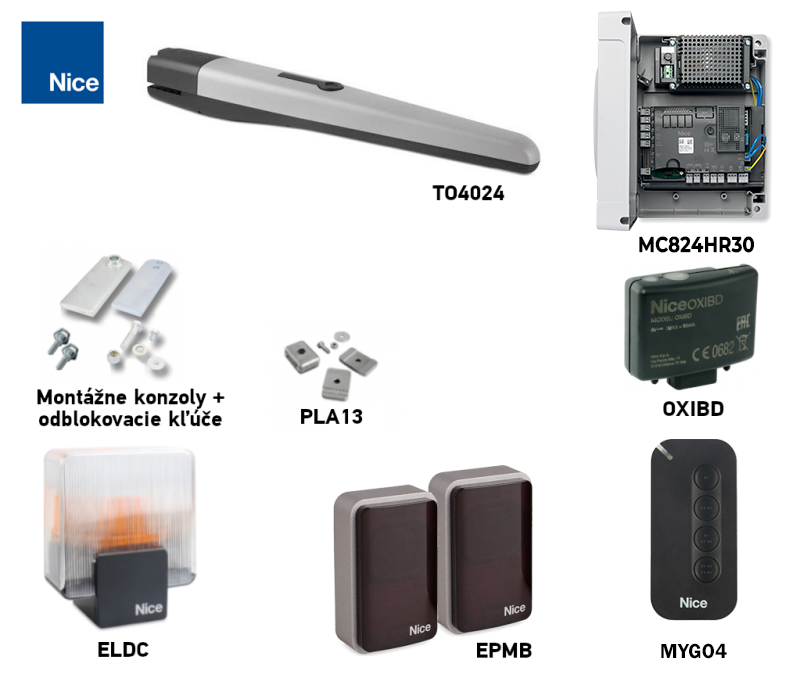

| Sats för enkelbladig grind med tillbehör » | Sats för dubbelbladig grind med tillbehör » |
|
Toona-drivenhet, max. 500 kg vid 1,8 m eller 300 kg vid 3 m, styrenhet, fjärrkontroll, mottagare, fotoceller, varningsljus. |
2 × Toona-drivenhet, max. 500 kg vid 1,8 m eller 300 kg vid 3 m, styrenhet, fjärrkontroll, mottagare, fotoceller, varningsljus. |
I satser med Med MC824HR30 styrs parkopplingen av fjärrkontroller av mottagaren och enligt styrenhetens instruktioner.. Använd respektive styrenhets instruktioner om du har ett annat kretskort.
Val av drivenhet – passar NICE Toona 4 TO4024 min grind?

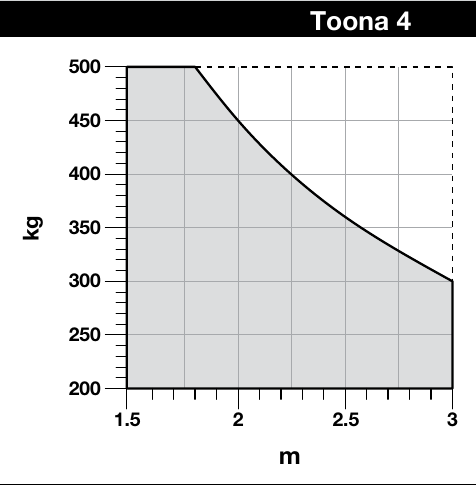

Begränsningar för grindbladets längd och vikt
Längden och vikten för ett enskilt grindblad ska bedömas tillsammans utifrån NICE-diagrammet. Vid en längd på upp till 1,8 m kan grindbladet väga cirka 500 kg; vid en längd på 3 m cirka 300 kg. Värdena 3 m och 500 kg gäller inte samtidigt. För andra mått hämtar du den tillåtna vikten från diagrammet och tar även hänsyn till tät fyllning, vind och att grindbladet löper lätt.
Livslängd för drivdonet NICE Toona 4 TO4024
Livslängden är en uppskattning baserad på belastningsindexet, inte en garanti för ett visst antal cykler. Summera relevanta värden i tabellen och läs av resultatet i NICE:s ursprungliga diagram.
| Egenskaper hos hela automationssystemet | Index | Livslängdsdiagram |
|---|---|---|
| Påverkan vid Toona 4 – index |  | |
|
Grindbladets vikt upp till 200 kg
|
0 % | |
|
Vikt över 200 till 300 kg
|
10 % | |
|
Vikt över 300 till 400 kg
|
20 % | |
|
Vikt över 400 till 500 kg
|
30 % | |
|
Grindbladets längd från 2 till 3 m
|
20 % | |
|
Temperatur över 40 °C, under 0 °C eller luftfuktighet över 80 %
|
20 % | |
|
Heltäckande fyllning av grindbladet
|
15 % | |
|
Vindutsatt område
|
15 % | |

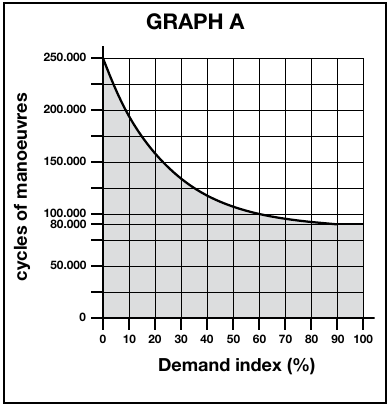

| Livslängdsdiagram |
|---|
Använd vikten för ett grindblad. Exempel: vid 250 kg, 2,5 m och utan andra påverkande faktorer är indexet 10 % + 20 % = 30 %; det uppskattade antalet cykler läses av i diagrammet.
Montering av drivdonet NICE Toona 4 TO4024
Kontrollera före fastsättning att stolpen, dess fundament och förankring klarar belastningen från grindbladet, drivdonet och vinden. Profilens mått avgör inte ensamma om den är lämplig: även material, godstjocklek, höjd, gångjärnets placering och fundamentets skick spelar roll.
Om gångjärnets placering och stolpens form inte medger måtten i monteringsdiagrammet, justera den bakre konsolen eller använd den förlängda konsolen PLA6. Bestäm måtten A och B utifrån det uppmätta C och önskad öppningsvinkel enligt NICE:s monteringsdiagram. Vid öppning utåt krävs en förlängd bakre konsol; bestäm dess längd utifrån diagrammet och kontrollera att grindbladet kan röra sig fritt.

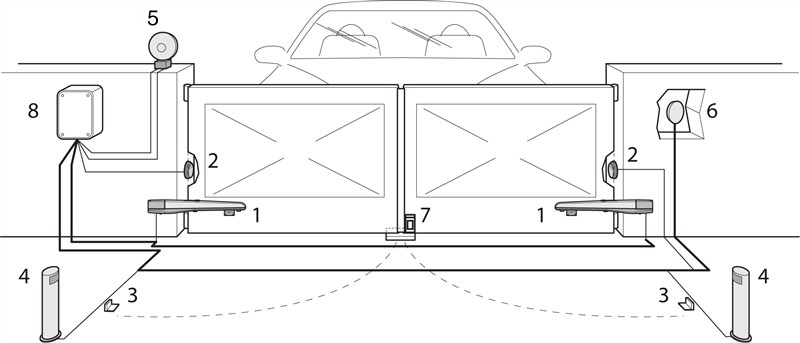

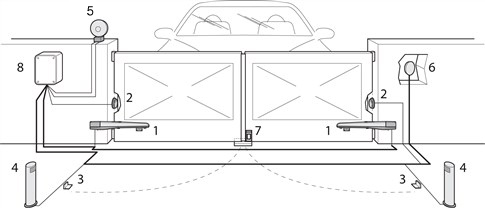

En typisk (valfri) kopplingslösning för drivdon med tillbehör ser ut så här:
Tillbehörslista
|

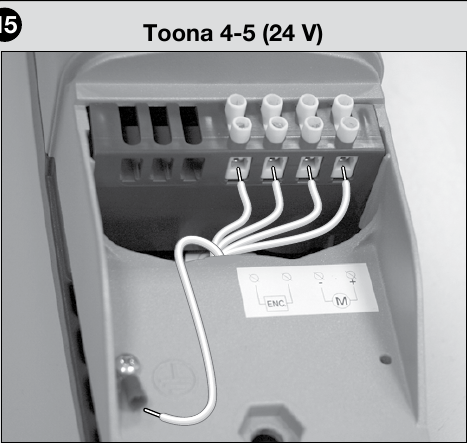

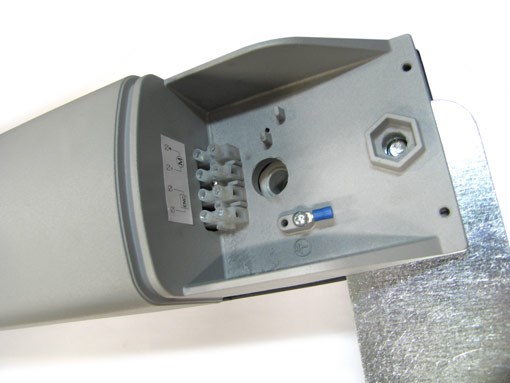

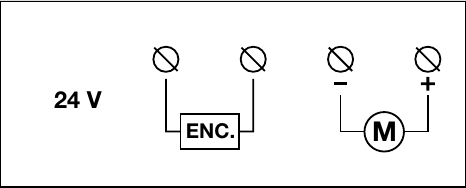

Kabeldragning för NICE Toona TO4024-drivdon
Koppla från nätspänningen och reservbatteriet och för sedan kabeln genom drivdonets kabelgenomföring. TO4024 har märkta + / − motorplintar och ett separat plintpar för pulsgivaren; deras placering visas på bilden nedan. Med den aktuella styrenheten MC824HR30 ansluts den enda motorn till M2 och dess pulsgivare till ENC motor 2; M1 lämnas oanvänd. Pulsgivaren har ingen föreskriven polaritet. Utgången M2 är avsedd för motorn, inte för strömförsörjning av tillbehör. Vid två motorer och med en annan styrenhet ska du följa kopplingsschemat för det kort som faktiskt är installerat. När anslutningen är klar utför du den föreskrivna inlärningen och kontrollerar grindens riktning och säkra funktion.
Kortanslutning och inställning MC824HR30 används endast i en konfiguration med just denna styrenhet.
Anslutning av tillbehör till MC824HR30
Följande plintar tillhör styrenheten MC824HR30, inte TO4024-motorn. Anslut dem endast när både nät- och batteriströmmen är frånkopplad. Använd det egna kopplingsschemat om du har ett annat kort.
| Vad | Anslutning och polaritet |
|---|---|
|
Fotoceller och BlueBUS-enheter
|
Ett kompatibelt par, till exempel EPMB, ansluts med två ledare till ett par BlueBUS. + och − har ingen särskild polaritet. Ställ in fotocellernas adress och starta inlärning av anslutna enheter när en enhet läggs till eller tas bort. |
|
Nyckelbrytare eller mottagarrelä
|
Potentialfri kontakt NO ansluts till plintparet SbS (stegvis kommando), eller till plintparet Open eller Close beroende på önskat kommando. Tillför inte extern spänning till kommandoingången. |
|
Säkerhetslist / STOPP
|
Ingången STOPP tar emot en NO- eller NC-kontakt eller en utgång med motståndet 8,2 kΩ. Utför inlärning efter ändringar i anslutningen; kontakttypen måste motsvara den installerade enheten. |
|
ELDC-varningsljus
|
Anslut till utgången FLASH: i varningsljusläge 12 V DC, högst 21 W. För tillbehör med märkningarna +/−, följ märkningen och schemat på centralenheten. |
|
Elektriskt lås
|
Utgång ELS är i låsläge 12 V AC, högst 15 VA. Växelströmsutgången har ingen fast +/−-polaritet; kontrollera på låsets märkskylt att det är kompatibelt. |
|
Indikatorlampa för öppen grind
|
Utgång OGI är avsedd för 24 V, högst 4 W. För en polariserad indikatorlampa, följ märkningen på kortet och lampan. |
|
Strömförsörjning till läsare/extern modul
|
Hjälpströmförsörjning: plint STOP = −, plint SbS = +, sammanlagt högst 200 mA. Spänningen är 24 V DC med toleransen −30 % till +50 %; kontrollera modulens tillåtna spänning och strömförbrukning före anslutning. Anslut dess reläkontakt för styrsignal separat som en potentialfri kontakt. Dessa plintar är fortfarande strömförande även i standbyläge. |
|
Radio och reservbatteri
|
Mottagaren OXIBD sticks in i kontakten SM; batteriet PSS324 i sin kontakt. De ansluts inte till utgång M2 eller till BlueBUS. |
Utgångarna FLASH, ELS och OGI kan programmeras om för en annan funktion. Kontrollera inställningen för den aktuella enheten före anslutning enligt den tekniska handboken MC824HR30 och testa säkerhetsanordningarna efter installationen.
I. Montering av det bakre fästet

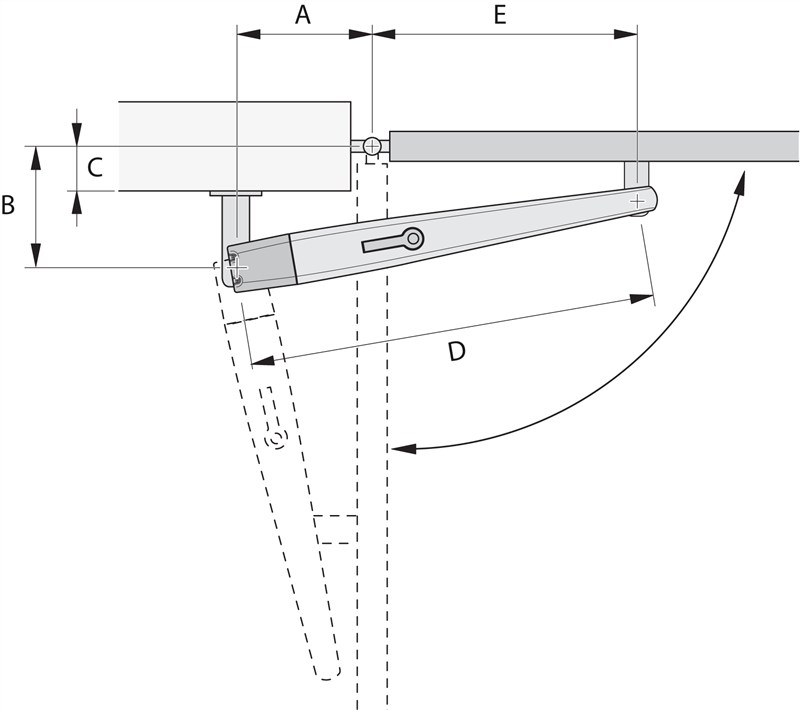

Ritning av öppning inåt

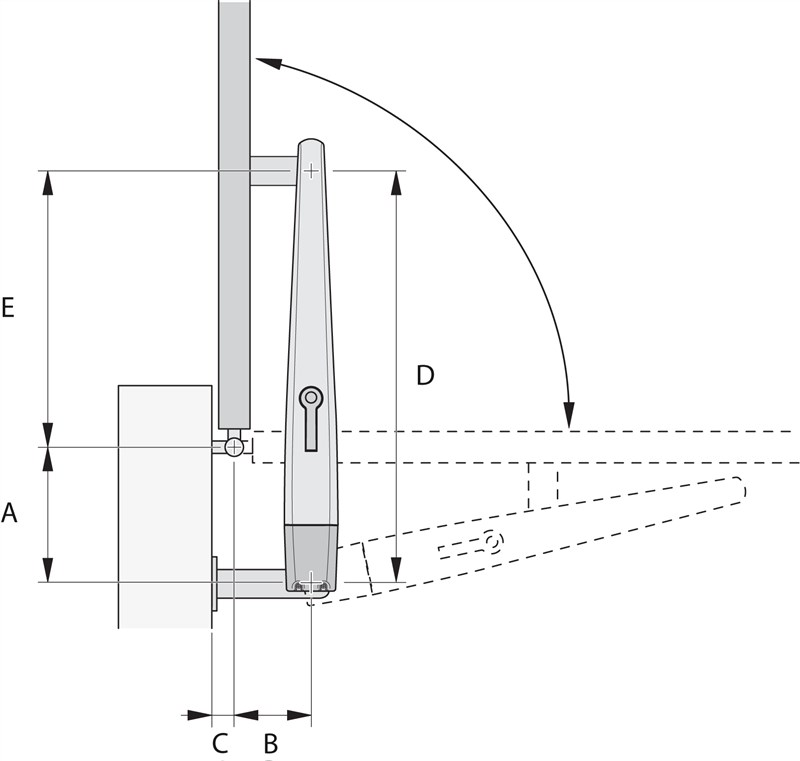

Ritning av öppning utåt
Beräkna det bakre fästets position med hjälp av diagrammet, där du kan avläsa måtten A och B samt maximal öppningsvinkel. Observera att värdena A och B måste vara ungefär lika (helst identiska) för att drivdonet ska kunna röra sig jämnt och linjärt.

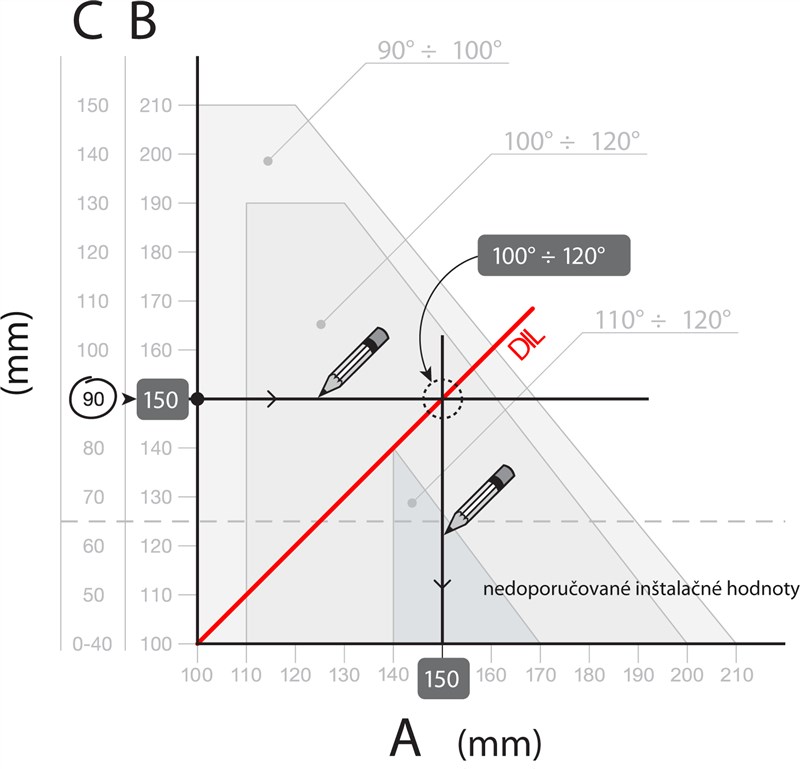

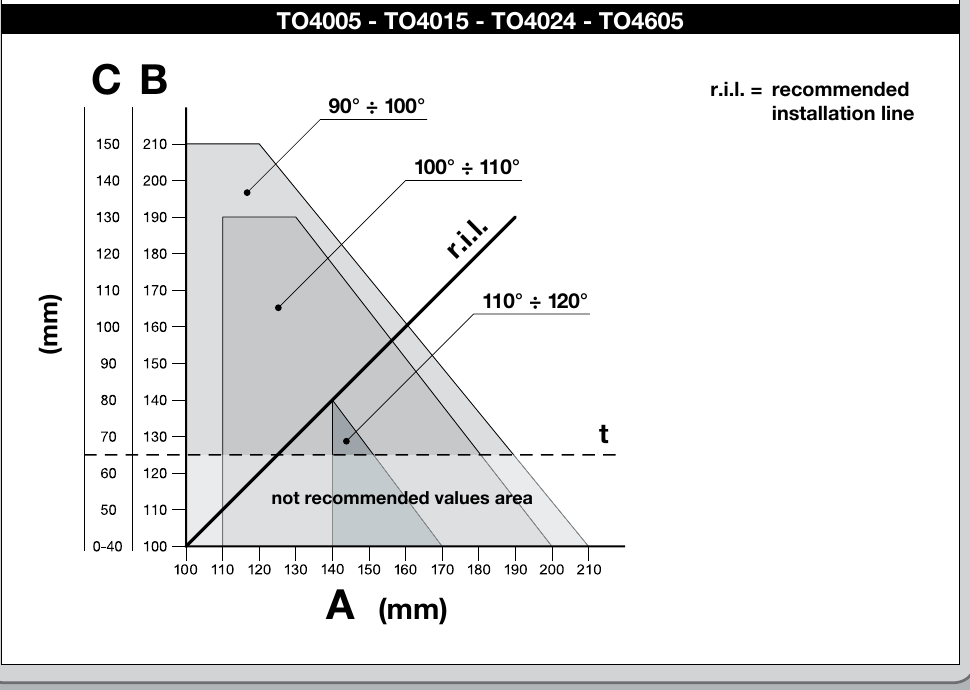

Beräkningsdiagram
Exempel på avläsning av värden i diagrammet
Beräkningsförfarande:
- Mät avståndet C från ritningen
- På diagrammet drar du en horisontell linje som skär det uppmätta värdet C
- Där linjen skär DIL (Rekommenderad installationslinje) kan du avläsa maximal öppningsvinkel
- Om skärningspunkten ligger under nivå t, måste du justera värdena så att skärningspunkten hamnar ovanför denna nivå
- Om skärningspunkten ligger ovanför nivå t, är allt i sin ordning, men om den angivna maximala öppningsvinkeln inte är lämplig måste värdet justeras A och vid behov även värdet B, så att värdena blir ungefär lika (helst identiska)
Innan du fäster konsolen på en stolpe eller vägg måste den kapas till önskad längd, motsvarande måtten A och B och svetsas fast på monteringsplattan.

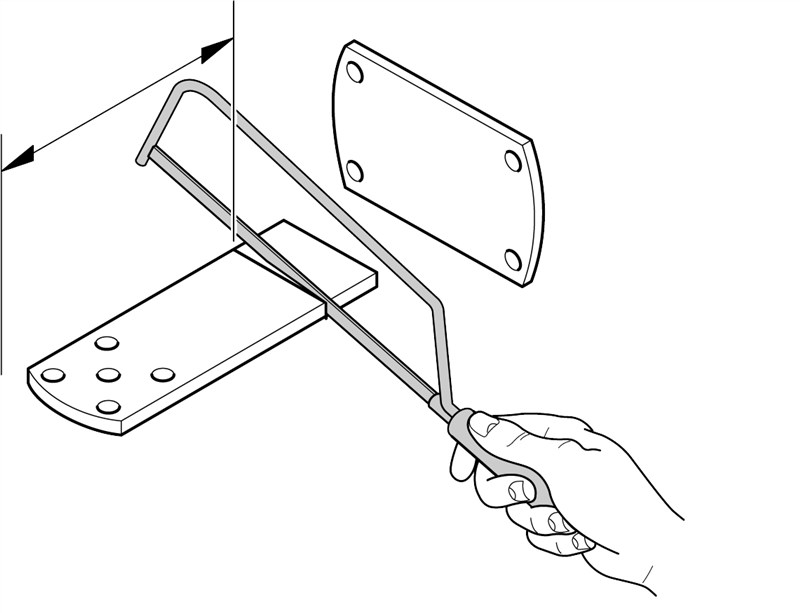

1. Kapa konsolen till önskad längd

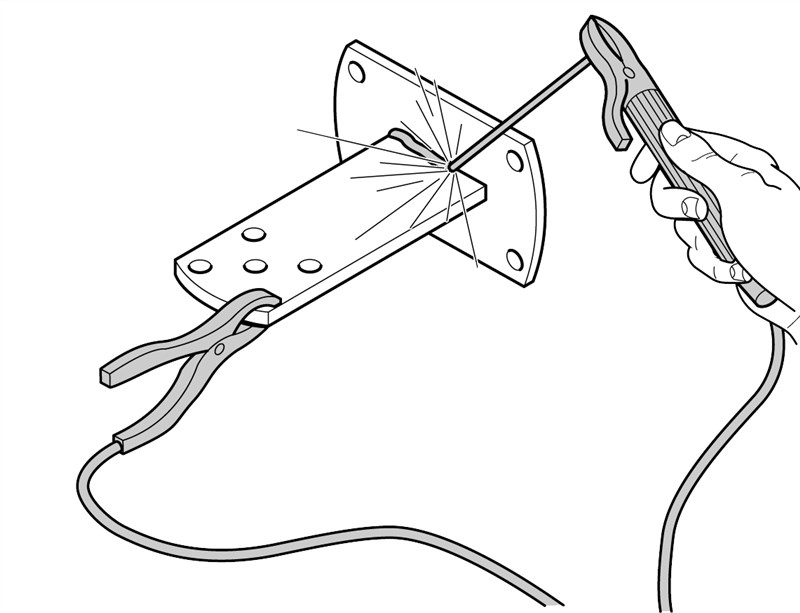

2. Svetsa fast den förkortade konsolen på monteringsplattan
Den medföljande standardkonsolen för bakre montering är 150 mm lång. Jämför tillgänglig längd med måtten i monteringsdiagrammet innan du svetsar fast den. Om längden inte räcker, använd en lämpligt förlängd konsol.

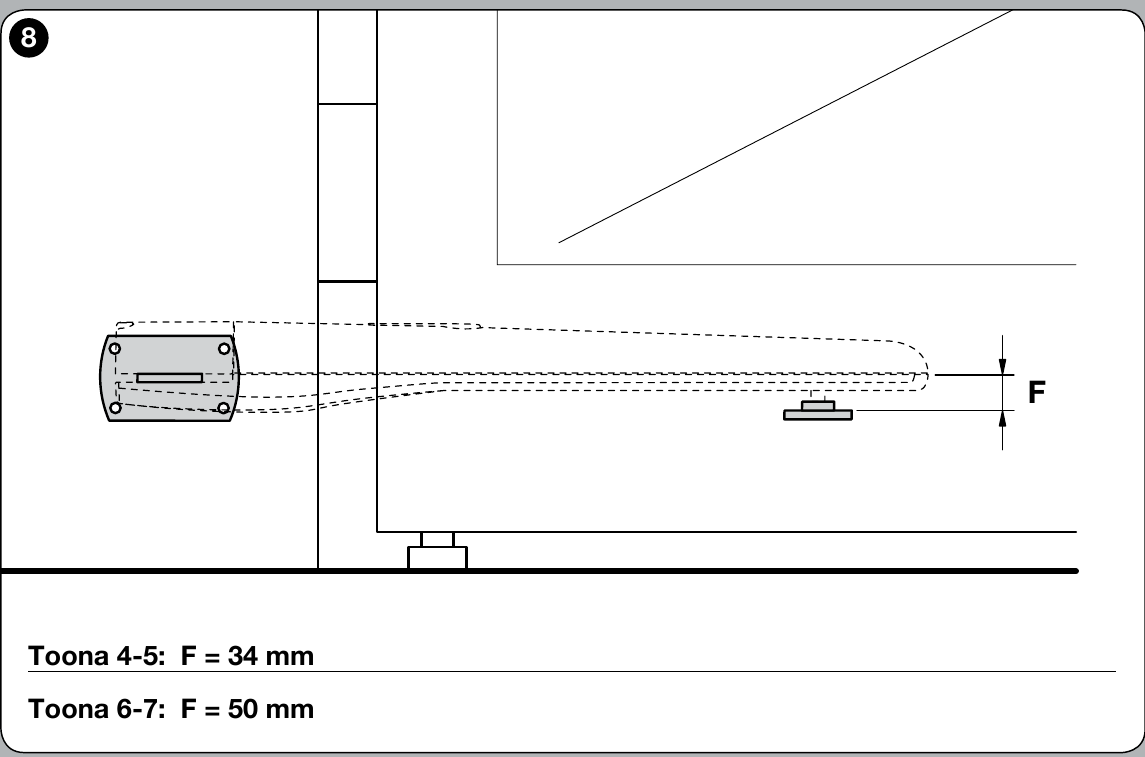

Innan du fäster den bakre konsolen ska du kontrollera att den främre konsolen hamnar på grindbladets fasta del, eftersom det är en höjdskillnad mellan de främre och bakre konsolerna, vilket visas på bilden.
Skillnad F = 34 mm.
Om allt stämmer, fäst den bakre konsolen på stolpen eller väggen med skruvar, pluggar och brickor.
II. Montering av det främre fästet
Den främre konsolen ska monteras på grindbladet på ett avstånd som motsvarar värdena D och E, som du kan läsa av i tabellen (värdet D är fast och det 730 mm):
| A (mm) | E (mm) |
|---|---|
| 100 | 630 |
| 110 | 620 |
| 120 | 610 |
| 130 | 600 |
| 140 | 590 |
| 150 | 580 |
| 160 | 570 |
| 170 | 560 |
| 180 | 550 |
| 190 | 540 |
| 200 | 530 |
| 210 | 530 |
I leveransen ingår ett svetsfäste. Om du vill ha ett skruvfäste rekommenderar vi att du beställer alternativet skruvfästet NICE PLA8.
- Beräkna utifrån tabellen värdet E
- Beräkna höjden utifrån bilden fästenas höjder (visa bild)
- Fäst fästet på grindbladet (om du svetsar fast fästet rekommenderar vi att du bara häftsvetsar det tills vidare)

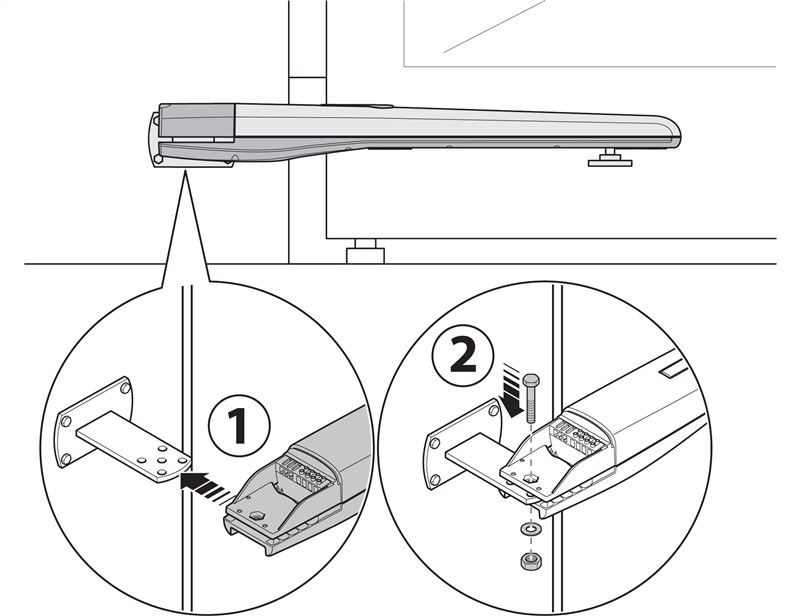

III. Montering av grindmotorn på det bakre fästet
- Fäst motorn på fästet enligt bilden med den medföljande bulten till det bakre fästet, brickan och muttern.
- Dra åt muttern helt och lossa den sedan 1/10 varv så att grindmotorn kan vridas

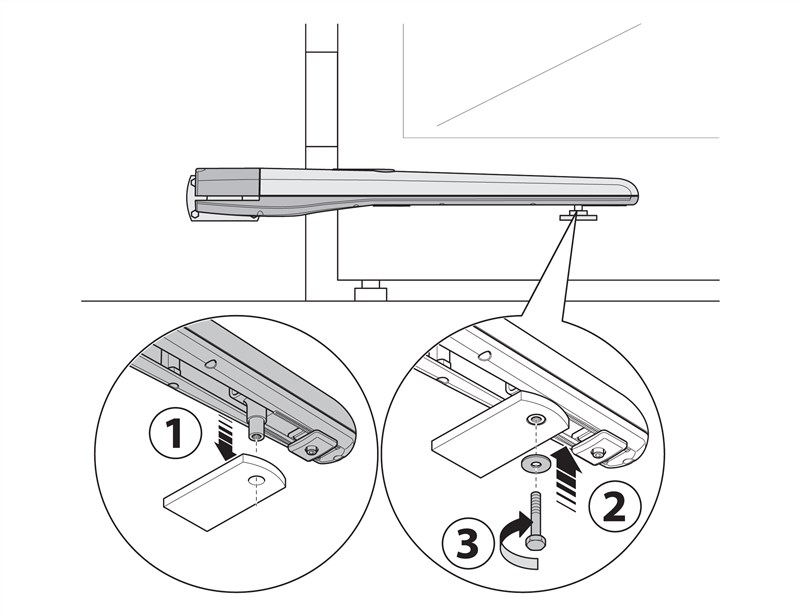

IV. Montering av grindmotorn på det främre fästet
- Fäst motorn på fästet enligt bilden med den medföljande bulten och brickan.
- Dra åt bulten helt

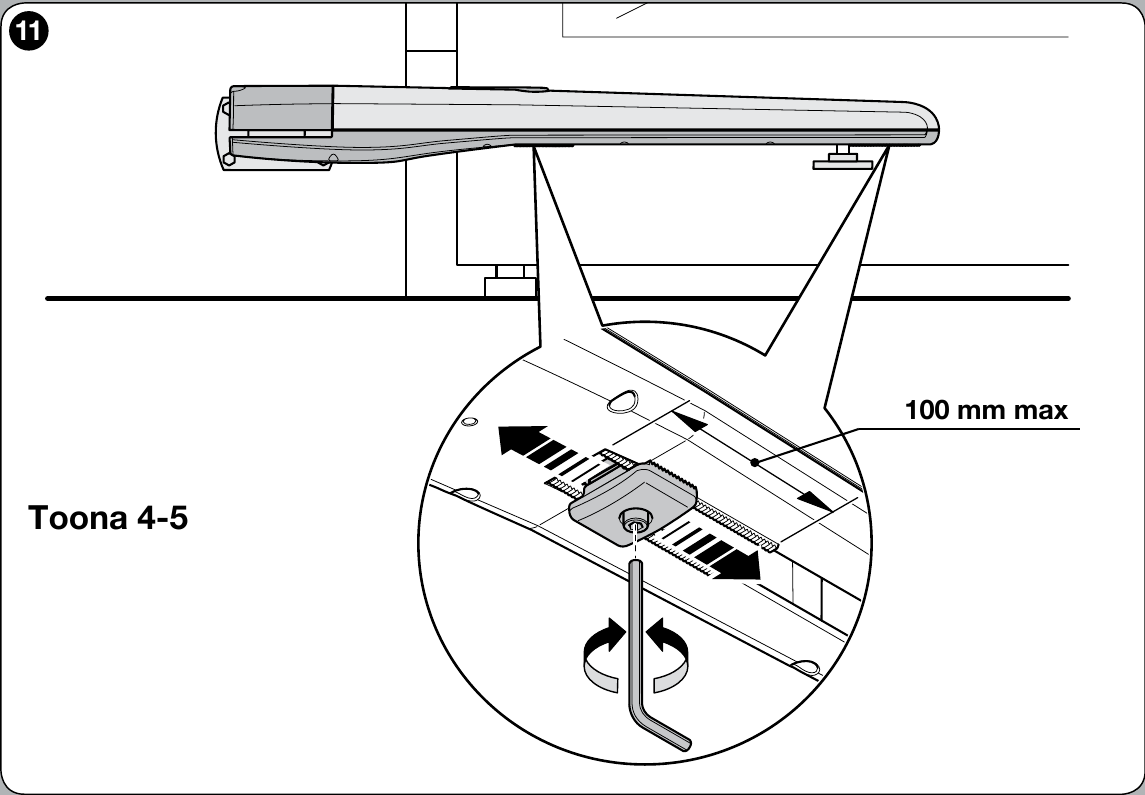

V. Justering av det mekaniska ändläget
TO4024 har ett justerbart inre ändläge för öppet läge. Frikoppla motorn, lossa ändlägesskruven, öppna grindbladet manuellt till önskat läge, skjut ändläget mot bulten och lås skruven. Stäng sedan grindbladet och lås motorn igen. Följ bild 11 i originalmanualen.
TO4024 har ett inre öppningsändläge. Anpassa stängningsändläget efter grindens konstruktion och instruktionerna för den styrenhet som används.
Fotogalleri med NICE Toona-motorn
|

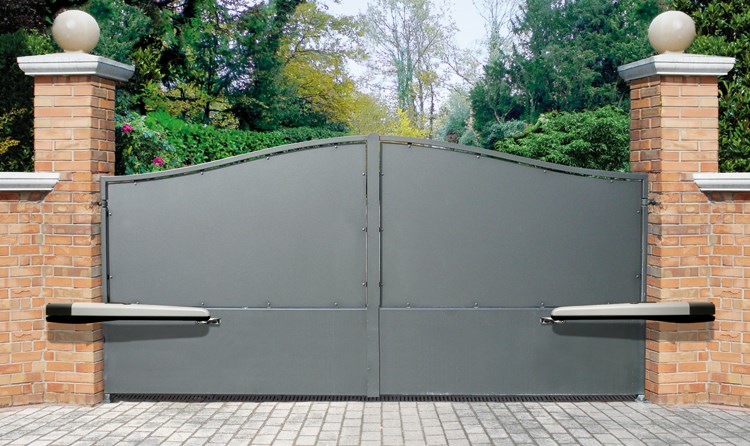

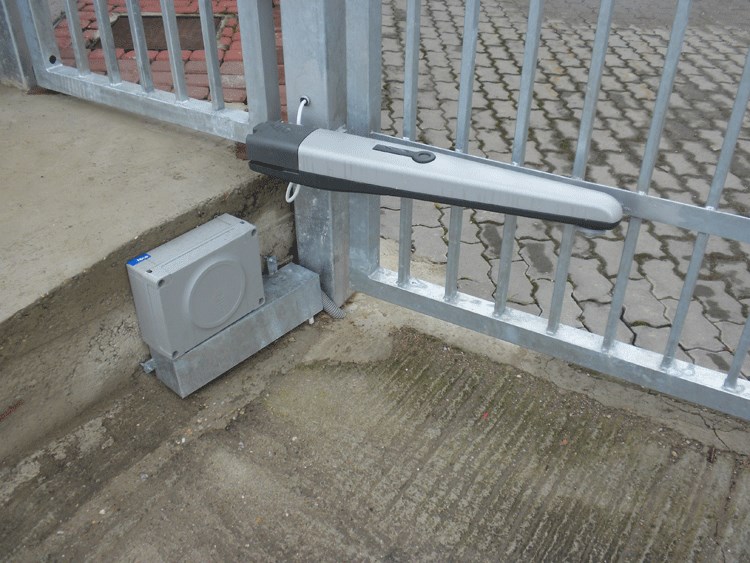

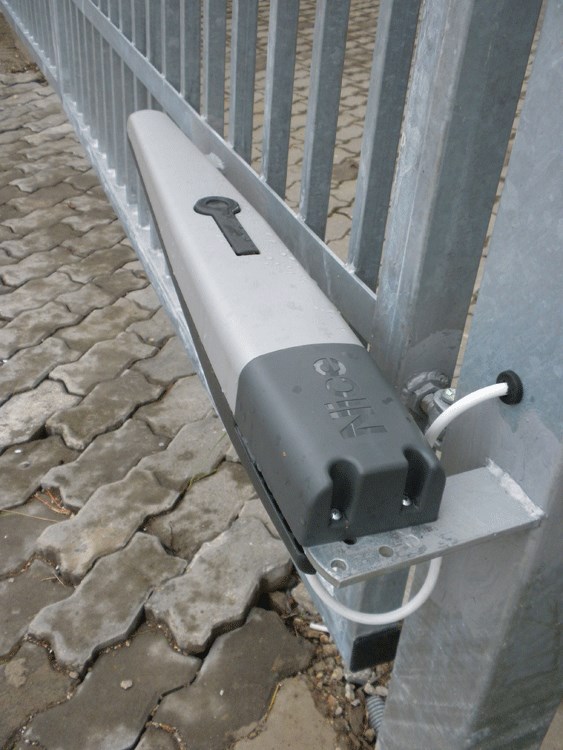

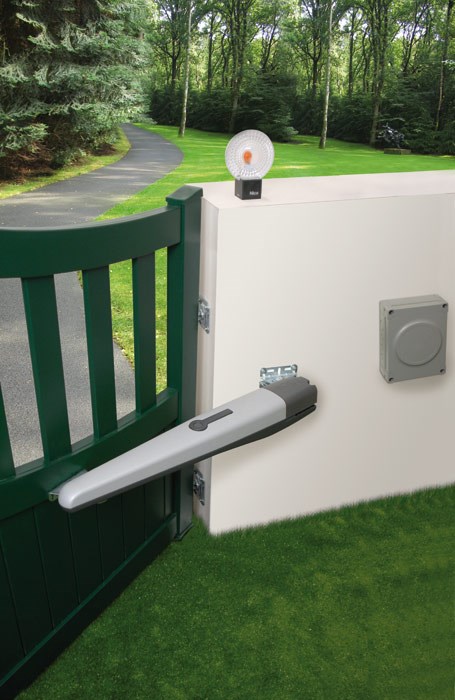

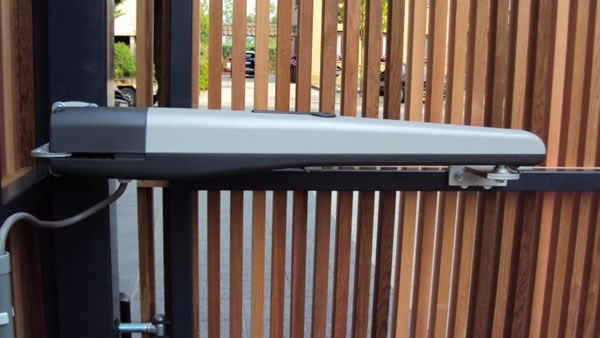

Monteringsexempel |
Monteringsexempel |
Monteringsexempel |
|
Monteringsexempel |
Monteringsexempel |
Motor med kåpan borttagen |
|

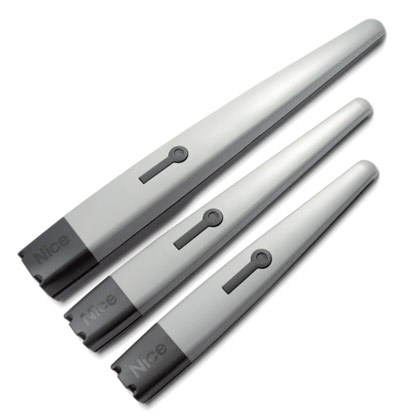

Jämförelse av motorerna Toona 4, 5, 7 |
Frikopplad motor |

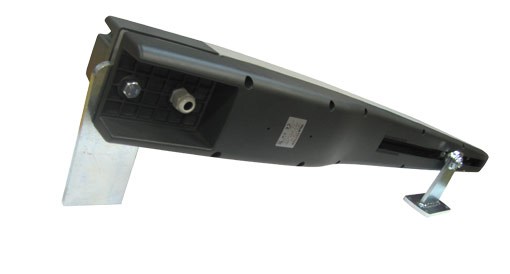

Motor sedd underifrån |

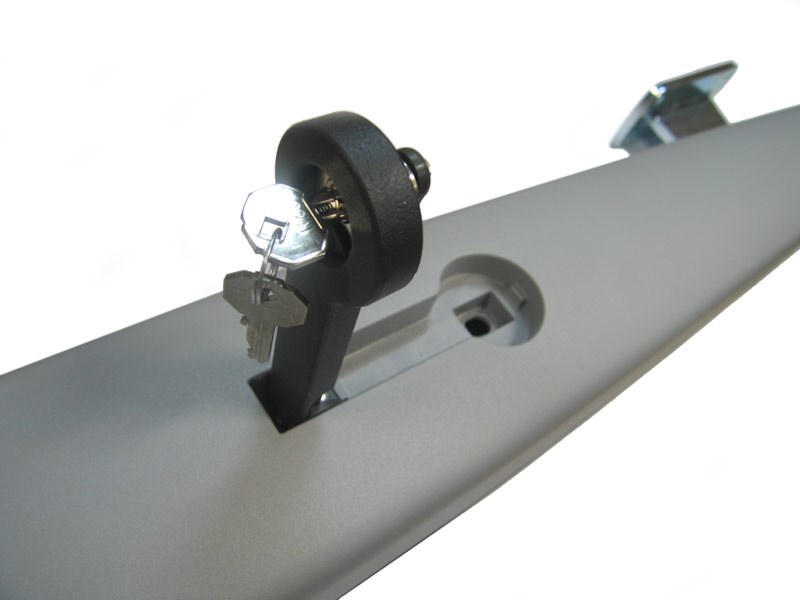

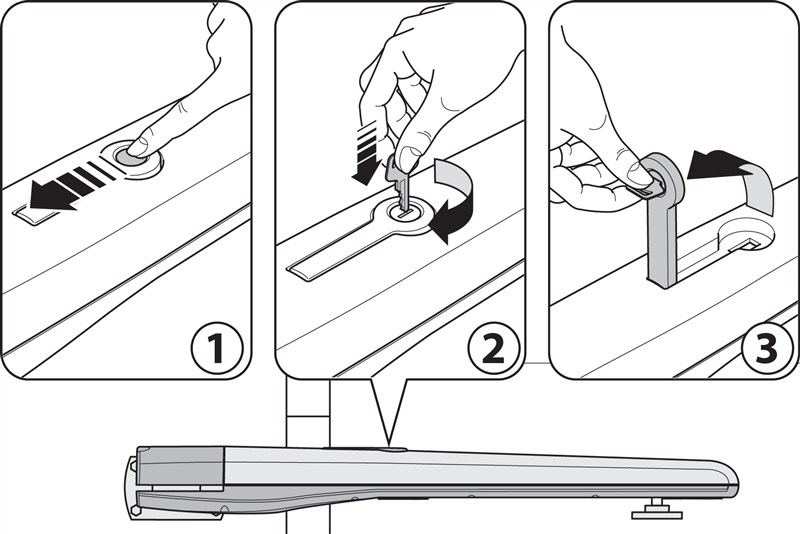

Manuell frikoppling av NICE Toona 4-motorn TO4024
Vid strömavbrott kan du inte styra grinden med fjärrkontrollen. Därför kan motorn frikopplas med frikopplingsnyckeln så att grinden kan manövreras manuellt:
- Skjut undan locket över frikopplingslåset
- För in frikopplingsnyckeln och vrid den medurs
- Dra ut frikopplingsspaken, så kan grinden manövreras manuellt
Tekniska egenskaper för NICE Toona 4-motorn TO4024
|
Modell
|
NICE Toona 4 TO4024 |
|---|---|
|
Användningsområde
|
Elektromekanisk motor för slaggrindar |
|
Motorströmförsörjning
|
24 V DC från lämplig styrenhet |
|
Maximal / nominell strömförbrukning
|
5 A / 2 A |
|
Maximal / nominell effekt
|
120 W / 48 W |
|
Inbyggd kondensator
|
Nej |
|
Slaglängd
|
385 mm |
|
Hastighet utan belastning / under belastning
|
0,016 / 0,012 m/s |
|
Maximal / nominell kraft
|
1 800 N / 600 N |
|
Cykler per timme vid nominell kraft
|
95 cykler per timme vid nominell kraft |
|
Skydd / isolering
|
IP44 / klass F |
|
Driftstemperatur
|
−20 till +50 °C |
|
Mått (l × b × h)
|
820 × 115 × 105 mm |
|
Drivdonets vikt
|
6 kg |
Säkerhet och underhåll
Kontrollera före monteringen att grindbladet och stolpen löper fritt och jämnt samt att de är stabila. Utför elanslutningen när strömmen är frånkopplad. Kontrollera efter monteringen säkerhetsanordningarna och rörelsekraften enligt manualen för hela systemet.
NICE föreskriver att drivenheten kontrolleras minst var 6 månader: konstruktionens skick, skruvar, smörjning av skruvspindeln, slitage och funktionstester. Information om programmering av styrenheten finns i handboken MC824HR30.
