NICE Moonclever MC424L – styrenhet för 24 V-drivenheter till slaggrindar i Wingo-serien
| Produkttillgänglighet: | I lager | Vi skickar normalt varor inom 24 timmar. |
|---|
i lager
3 318,83 kr inkl. moms
| Vikt |
|---|
| 1,50 kg |
Produktbeskrivning NICE Moonclever MC424L – styrenhet för 24 V-drivenheter till slaggrindar i Wingo-serien
Byte av styrenhet
Styrenheten NICE MC424L tillverkas inte längre, så när du beställer levererar vi en nyare version NICE MC424LR10.
NICE Moonclever MC424L är en styrenhet för automatisering av enbladiga, eller tvåbladiga grindar. Drivsystem som är kompatibla med den måste ha strömförsörjning 24Vdc.
Kompatibilitet endast med de uttryckligen angivna grindöppnare för slaggrindar:
Styrenheten MC424L innehåller styrenheten MCA2, som är placerad i en specialanpassad plastkapsling Moonclever. Inkluderar en kontakt av typen SM för anslutning av radiomottagare (SMXI, OXI,...) från fjärrkontroller (Flor, Era Flor, Era One, Era Inti,...).
Tack vare tekniken 24V är den även lämplig för solcellssystemet NICE Solemyo, som möjliggör strömförsörjning även på platser utan tillgång till el. Det är också möjligt att strömförsörja styrenheten från reservbatteriet NICE PS124, som under flera timmar efter ett strömavbrott möjliggör flera öppnings- och stängningsmanövrer för slaggrinden. I standbyläge har styrenheten med ansluten radiomottagare en förbrukning på endast 2 W (vid strömförsörjning från PS124-batteriet, eller solcellssystemet Solemyo är förbrukningen endast 0,1 W).
Diagnostik med hjälp av diagnostik-LED.
När grindbladets längd har beräknats ställs accelerations- och retardationsintervallen automatiskt in vid öppning och stängning. Det går även att ställa in kraft, hastighet, gångöppning osv. se programmering av drivenhetens styrenhet. Hinder upptäcks under hela grindbladets rörelse, vilket säkerställer säker drift av motorerna.
Styrenheten NICE Moonclever MC424L är lämplig för klimatförhållandena i Slovakien och uppfyller alla europeiska säkerhetsstandarder.
Tillbehör som är kompatibla med styrenheten NICE Moonclever MC424L
Vi rekommenderar att du köper till kompatibla tillbehör som tillval till styrenheten:
| Vad | Varför | Typ |
|---|---|---|
| Varningslampa | Varningslampan signalerar grindens rörelse genom att blinka – lämplig vid utfarter med dålig sikt. Den har även en inbyggd antenn, vilket ger längre räckvidd för fjärrkontrollen. | - Lucy (LUCY24) - Moonlight (ML24T) |
| Fotoceller | De upptäcker hinder när grinden stängs och stoppar rörelsen – grinden kör inte på bilen eller någon person. | |
| Sändare |
För fjärrstyrning av grinden. |
- FloR (Flo2R-s, Flo4R-s) |
| Mottagare | Krävs för fjärrstyrning av grinden. | - OXI - SMXI |
| Antenn | För bättre räckvidd för fjärrkontrollen. | - inbyggd i varningslampan ML24T - endast ABFKIT-antenn, eller ABF |
| Knappsats | Om du skulle glömma fjärrkontrollen, eller om många fordon eller personer besöker dig och du inte vill ge alla en fjärrkontroll eller öppna manuellt. | - MOTXR |
Manual till NICE Moonclever MC424L-styrenhet
Manual till NICE Moonclever MC424L-styrenhet kan laddas ner här:
Manual till NICE Moonclever MC424L-styrenhet
Montering av NICE Moonclever MC424L-styrenhet
Montering av styrenheten i en standardiserad monteringslåda Moonclever sker genom att fästa den med fyra skruvar:
 |
 |
| 1. Skruva loss lockets plastskruvar | 2. Fäst styrenhetens låda med fyra pluggar |
|---|

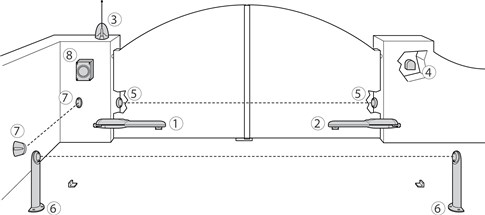

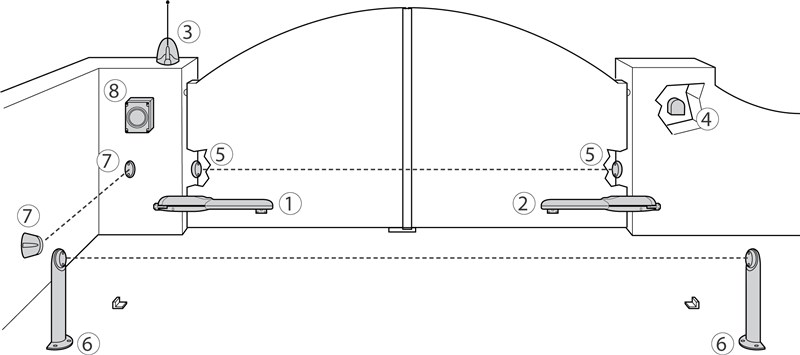

En typisk (valfri) kopplingssituation för motorstyrningen med tillbehör ser ut så här:
Tillbehörslista
|
|
Anmärkning om fotoceller:
| 5. | FOTO | Fotocellerna påverkar inte öppningen. Om de bryts när grinden stängs startar den omvända rörelsen och grinden öppnas. |
|---|---|---|
| 6. | FOTO1 | Fotocellerna stoppar grindens rörelse både vid öppning och stängning. |
| 7. | FOTO2 | Fotocellerna påverkar inte stängningen. Om de bryts när grinden öppnas startar den omvända rörelsen och grinden stängs. |
Koppling av NICE Moonclever MC424L-styrenhet
Glöm inte att före koppling, frånkoppling eller ändring av kopplingen motorn både för motoranslutningen till elnätet och för anslutningen av extrautrustning ska strömförsörjningen brytas, antingen med automatsäkringen, genom att ta ut nätsäkringen, eller genom att koppla bort reservbatteriet. Vänta tills alla lysdioder har slocknat.
...till elnätet
För att motorstyrningen ska fungera grundläggande behöver du bara ansluta motorstyrningens styrenhet till strömförsörjningen.

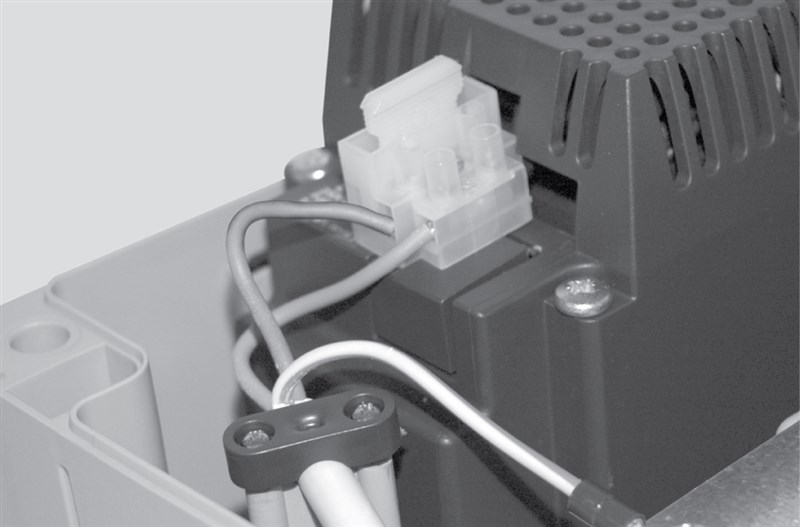

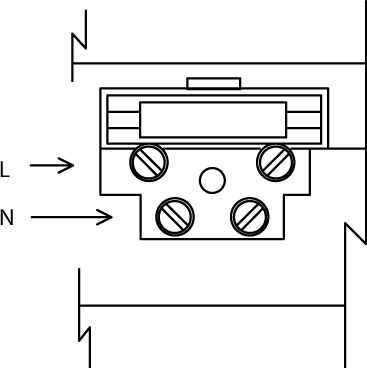

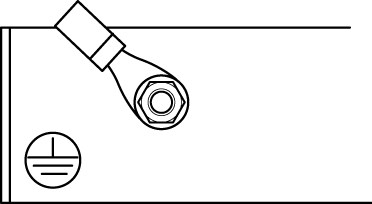

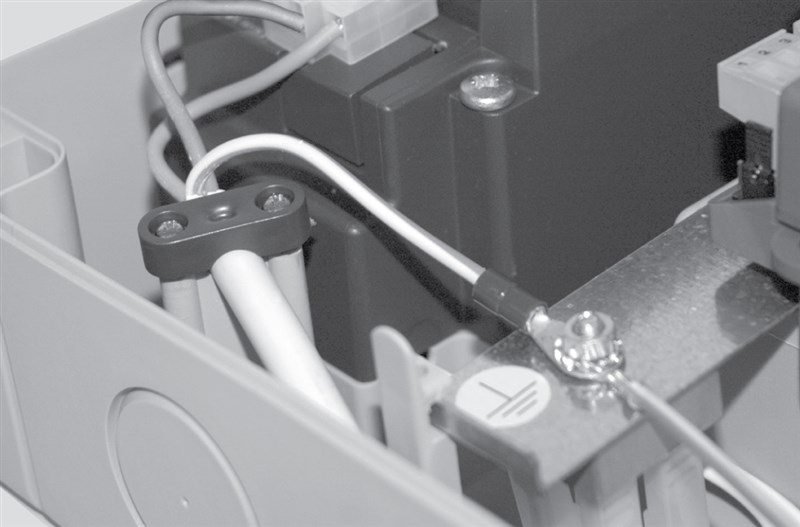

| Anslut fas (L) och neutralledare (N). | Anslut jord (I). |
|---|---|
|
|
|
|
vy uppifrån |
vy ovanifrån |
...extra tillbehör

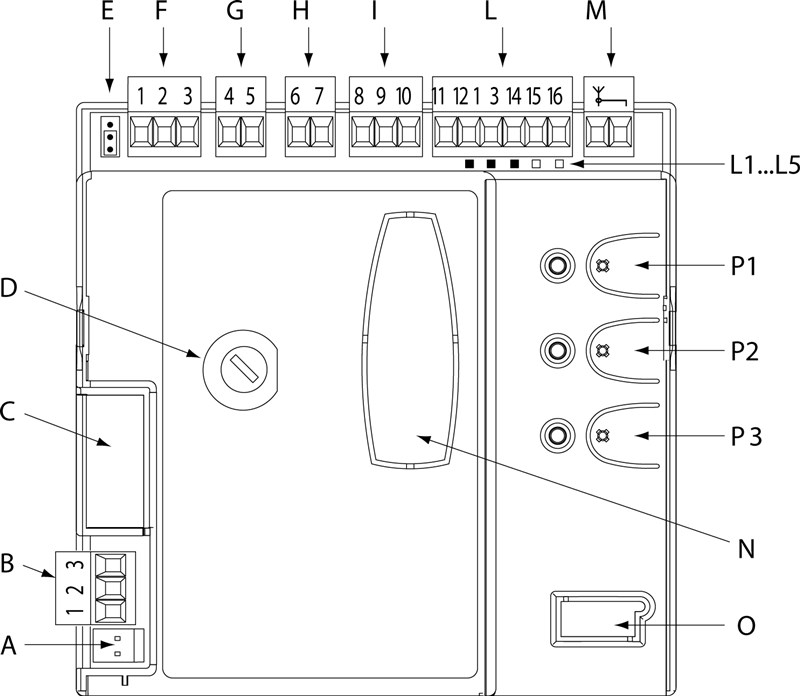

Till styrenheten följande extra tillbehör kan anslutas:
| A. | Anslutning för 24 V-strömförsörjning |
|---|---|
| B. | Anslutning av primär motor M1 |
| C. | Anslutning för reservbatteri NICE PS124, eller solcellssystem NICE Solemyo. |
| D. | Säkring för styrenhet, typ F 500 mA |
| E. | Justerbar bygel för att välja primär (första öppnande) grindblad |
| F. | Anslutning av sekundär motor M2 (om den inte ansluts identifierar styrenheten automatiskt grinden som enbladig) |
| G. | Utgång för varningsljus |
| H. | Utgång för grindindikator, eller ellås (beroende på inställningen i programmeringen) |
| I. | 24 V DC-strömförsörjning för tillbehör, Standbyläge och FOTOTEST |
| L. | Ingångar för anslutna enheter, fotoceller, knappar osv. |
| L1...L5. | Programmeringslysdioder |
| M. | Antennanslutning (t.ex. ABF, ABFKIT, eller inbyggd i varningsljuset ML24T) |
| N. | Anslutning NICE SM för radiomottagare (t.ex. SMXI, OXI) |
| O | Anslutning för diagnostik och programmering (för professionellt bruk) |
| P1,P2,P3 | Programmeringsknappar och lysdioder |
Standardscheman för anslutning:
Kabeldragningen till styrenhetens kopplingsplintar kan utföras på tre huvudsakliga sätt:
| Med standbyläge | Utan standbyläge | |
|---|---|---|
| Utan FOTOTEST | Med FOTOTEST | |
 |
 |
 |
| En minut efter den senaste manövern går styrenheten över till ett energisparläge, där alla ingångar och utgångar stängs av. När standbyläget är aktiverat indikeras det av lysdioden OK (LED P1), som blinkar långsammare (en gång var fjärde sekund) än normalt (en gång per sekund). Standbyläge krävs vid anslutning till solcellssystemet NICE Solemyo och även vid anslutning av reservbatteri NICE PS124. | Anslutning utan standbyläge och utan FOTOTEST. Enheten har normal energiförbrukning och manövern startar även om någon av säkerhetsfotocellerna inte fungerar. | FOTOTEST kontrollerar att fotocellerna FOTO, FOTO1 och FOTO2 fungerar korrekt innan manövern startar (dvs. varje fotocell strömförsörjs separat). Om någon fotocell inte fungerar som den ska startar manövern inte. Om någon fotocell inte används måste terminalen anslutas till ingång nr 8 (gemensam ingång). |
Anslutning med standbyläge är standard; det används inte endast vid anslutning med FOTOTEST. Antingen används standbyläge eller FOTOTEST, eller också används inget av dem.
Kabeldragning till de enskilda plintarna
NICE MCA2-styrenhet centralenheten NICE Moonclever MC424L har följande ingångar och utgångar för extra tillbehör:
| Ingång | Funktion | Beskrivning | Kabeltyp |
|---|---|---|---|
| L-N-I | Strömförsörjning | Huvudmatning. | 3×1,5mm2 |
| 1-3 | Motor M1 | Strömförsörjning för den primära motorn M1. | 3×1,5mm2 |
| 1-3 | Motor M2 | Strömförsörjning för den sekundära motorn M2 (om den inte ansluts identifierar styrenheten automatiskt porten som enbladig). | 3×1,5mm2 |
| 4-5 | Blinkljus | Utgång för ett varningsblinkljus NICE LUCY24 (eller NICE ML24T) med en 24V 25W glödlampa. | 2×1mm2 |
| 6-7 | Grindindikator S.C.A., eller elslutbleck |
Anslutning till indikator för öppen grind S.C.A. 24 Vdc, högst 5W eller elslutbleck 12Vac, högst 25VA. |
S.C.A.: 2×0,5mm2 Elslutbleck: 2×1mm2 |
| 8 |
+24 Vdc (plus +) |
Två ömsesidigt uteslutande användningsområden: Om varken standbyläge eller FOTOTEST används, används den inte; i stället används ingång nr 11. |
1×0,5mm2 |
| 9 | 0 Vdc (minus -) |
Strömförsörjning 0 Vdc (minus) för tillbehör | 1×0,5mm2 |
| 10 |
24 Vdc (plus +) |
Används som strömförsörjning för tillbehör (24 Vdc, högst 200mA), utan standbyläge. Om standbyläge används, används den inte; i stället används ingång nr 8. Strömförsörjning på +24 Vdc, högst 100mA, för fotocellernas RX (mottagare) när FOTOTEST används. Om FOTOTEST inte används, strömförsörjs alla fotoceller från denna utgång. |
1×0,5mm2 |
| 11 | Gemensam ingång | Gemensam ingång för tillbehör (+24 Vdc), används när standbyläge inte används. | 1×0,5mm2 |
| 12 | STOPP |
Ingång för enheter som stoppar grindens rörelse. Följande enheter kan anslutas:
|
1×0,5mm2 |
| 13 | FOTO | Ingång för säkerhetsanordningar, t.ex. fotoceller, trycklister. Ett avbrott under manövern får grinden att röra sig i motsatt riktning eller stannar grindbladet. Normalt slutna enheter ansluts här. | 1×0,5mm2 |
| 14 | FOTO1 | Ingång för säkerhetsanordningar, t.ex. fotoceller, trycklister. Ett avbrott under manövern får grinden att röra sig i motsatt riktning eller stannar grindbladet. Normalt slutna enheter ansluts här. | 1×0,5mm2 |
| 15 | Stegvis styrning | Ingång för enheter som stegar grindens rörelse (se Stegvis styrning av grindens rörelse). Normalt öppna enheter (NO) kan anslutas. | 1×0,5mm2 |
| 16 | AUX | Hjälpingång. | 1×0,5mm2 |
| 17-18 | Antenn | ingång för radioantenn. Antennen är vanligtvis inbyggd i varningsljuset, till exempel NICE ML24T, eller så kan en separat extern antenn användas NICE ABFKIT. | Skärmad koaxialkabel: RG58 |
Anslutning av nyckelbrytare
Styrenhet NICE Moonclever MC424L är kompatibel med alla nyckelbrytare i vårt sortiment. Anslutningen kan utföras på minst två standardmässiga sätt:
| STOPP och stegvis manövrering | Stegvis manövrering och hjälpingång |
|---|---|
 |
 |
| Vridning av nyckeln åt vänster stoppar omedelbart portens rörelse. Vridning åt höger stegstyr portens rörelse. Obs! Om du vill ha aktivt viloläge, anslut ALT till plint nr 8 i stället för plint nr 11. |
Vridning åt vänster utför kommandot programmerat för hjälpingång (delvis öppning av en grindflygel, delvis öppning av båda grindflyglarna, öppna, stänga, utförande FOTO2). Vridning åt höger stegstyr portens rörelse. |
Anslutning av STOPP-ingången
Styrenheten NICE Moonclever MC424L kan programmeras med två metoder för identifiering av STOPP-ingången:
- Normalt slutna kontakter (NC) – enheter som vid aktivering bryter kontakten och därmed ger styrenheten en signal om att stoppa porten
- Enheter med konstant motstånd på 8,2k? (t.ex. säkerhetslister) – styrenheten övervakar motståndet och stoppar portens rörelse om motståndsvärdet avviker från standardvärdet. På detta sätt kan normalt slutna kontakter (NC), normalt öppna kontakter (NO) och enheter med konstant motstånd på 8,2k? kombineras (t.ex. säkerhetslister) enligt följande tabell:
|
|
Typ av första enhet | |||
| NO | NC | 8,2k? | ||
|---|---|---|---|---|
| Typ av den andra enheten |
NO |  |
 |
|
| NC | |
 |
|
|
| 8,2k? | |
|
 |
|
Anslutning av S.C.A.-ingången – indikator för öppen port eller elektriskt lås
För den här ingången kan programmeras två olika funktioner:
| 1. Indikator för öppen port | 2. Elektriskt lås |
|---|---|
 |
 |
| Glödlampan som är ansluten till S.C.A.-ingången blinkar långsamt när porten öppnas och snabbt när den stängs. När porten är öppen lyser lampan, och när porten är stängd är den släckt. Funktionen kan ställas in. | Vid varje öppning skickas dessutom en signal i tre sekunder till det elektriska låset för att låsa upp det. |
Styrenhetens säkringar
Kommer snart.
Drivenhetens fotoceller
Kommer snart.
Radiomottagare för drivenheter
 |
Styrenheten NICE Moonclever MC424L levereras med styrenheten NICE MCA2, som har en SM-kontakt för anslutning av en extern radiomottagare (t.ex. NICE OXI, NICE SMXI). Den här mottagaren är nödvändig för att ta emot kommandon som sänds från fjärrkontroller, och är därmed en förutsättning för att kunna fjärrstyra skjutgrinden med fjärrkontroll. |
Idrifttagning av styrenheten
Efter att styrenheten har anslutits till elnätet, bör alla lysdioder snabbt blinka i några sekunder, varefter följande status bör visas:
- Spänning ca. 30 Vdc (vid användning av reservbatteri 24 Vdc) på ingångarna 9-10.
- Lysdiod P1 blinkar med en sekunds intervall. Om ingångarnas status ändras blinkar lysdioden snabbt två gånger i följd.
- Lysdioderna för normalt slutna kontakter (NC) lyser och lysdioderna för normalt öppna kontakter är släckta, se bilden:
Lysdioderna lyser enligt följande förklaring:
Ingång Typ av ingång Lysdiodens status STOPP STOPP NC L1 lyser Konstant motstånd 8,2k? L1 lyser FOTO NC L2 lyser FOTO1 NC L3 lyser Stegvis styrning NO L4 intelyser AUX NO - Delöppning I. L5 intelyser NO - Delöppning II. L5 intelyser NO - Öppna L5 intelyser NO - Stäng L5 intelyser NC - FOTO2 aktiv L5 lyser - De enskilda lysdioderna ska tändas och släckas beroende på hur statusen för de anslutna enheterna förändras
- När du trycker på knapp P2 bör båda motorerna utföra en kort öppningsrörelse, där den primära grinden rör sig först. Avbryt rörelsen genom att trycka på knapp P2 igen. Om grindbladen inte börjar öppnas utan står stilla eller börjar stängas, måste motorernas polaritet kastas om. Om det sekundära grindbladet rör sig först ställer du in bygeln enligt bilden:
Primärt grindblad, motor M2 Primärt grindblad, motor M1
Uppmätning av grindbladens rörelse
För att grindens rörelse ska fungera korrekt (särskilt beräkningen av accelerations- och retardationssträckan samt delöppningen) måste styrenheten själv ta reda på grindbladens öppningsbåge. Under denna procedur kör motorerna grindbladen från ändläge till ändläge och mäter grindens öppningstid.
Obs! Om du redan har genomfört uppmätningen av grindbladens rörelse måste du innan du mäter igen radera styrenhetens minne.
Kontrollera före uppmätningen av grindbladens rörelse att enheterna som är anslutna till ingångarna STOPP, FOTO och FOTO1 fungerar och är korrekt anslutna. Om någon av dem aktiveras under uppmätningen måste proceduren göras om. Helst ska grindbladen vara öppna ungefär halvvägs. Lås upp motorerna, flytta bladen manuellt till ett halvt öppet läge och lås dem igen. När du har låst motorn ska du alltid flytta grindbladet en liten bit för hand så att motorn kopplar in. I princip spelar det dock ingen roll i vilket läge grindbladen befinner sig före uppmätningen.
Uppmätningen av grindbladens rörelse sker automatiskt enligt följande:
- Tryck på knapp P2
- Båda grindbladen öppnas en liten bit
- Det sekundära (nedre) grindbladet stängs
- Det primära (övre) grindbladet stängs
- Det primära (övre) grindbladet öppnas
- När den programmerade fördröjningstiden för den sekundära motorn har löpt ut börjar det sekundära (nedre) grindbladet öppnas. Om fördröjningen inte passar trycker du på knapp P2 och ställer in en lämplig fördröjning
- Styrenheten mäter den nödvändiga rörelsesträckan fram till att grinden öppnas helt (eller tills grindbladen når de mekaniska ändstoppen)
- Båda grindbladen stängs helt. Grindbladen börjar stängas vid olika tidpunkter så att de inte slår i varandra när de stängs
- Styrenheten sparar de uppmätta värdena och är KLAR.
Alla ovanstående steg måste genomföras i följd utan att du ingriper. Om något steg inte fungerar som det ska stoppar du det genom att trycka på knapp P1 och vid behov justerar inställningarna och upprepar proceduren.
Programmering av drivenhetens styrenhet
Styrenheten MC424L gör det möjligt att programmera flera funktioner, antingen genom att aktivera/avaktivera en funktion med programmering på nivå I, eller genom att ställa in en förvald parameter med programmering på nivå II.
Programmeringen kan vid första anblick verka lite krånglig och svårbegriplig, men när du väl har förstått de två grundprinciperna hittar du snabbt i menyn med lite fantasi.
I grund och botten handlar det om att förstå att programmeringen görs med tre knappar (knapp P1, P2 och P3) och motsvarande lysdioder (lysdiod P1, P2 och P3), samt indikatorlysdioderna L1, L2, L3, L4 och L5.
De olika knapparnas funktioner och lysdiodernas signalering beror på vilken programmeringsnivå du befinner dig på.
Styrenhet MCA2 innehåller tre knappar för styrning och programmering av drivenheten:
 |
Knapp |
|---|---|
| P1 | |
| P2 | |
| P3 |
Styrenheten kan programmeras för 1 direktfunktion och 10 aktiverbara/inaktiverbara funktioner och 5 inställbara funktioner (varav på AUX-hjälpingången finns ytterligare 5 aktiverbara/inaktiverbara funktioner):
Direktfunktion
Det finns en direktfunktion, nämligen grindens rörelsehastighet, som växlas genom att trycka på knappen P3 i normalt driftläge (dvs. inte i programmeringsläge):
| Funktion | På (P3-lampan lyser) | Av (P3-lampan lyser inte) |
|---|---|---|
| Rörelsehastighet | hög hastighet (standardinställning) | låg hastighet |
Aktiverbara funktioner
Det finns 10 aktiverbara funktioner, som ställs in i programmering på nivå I. (standardvärdena är markerade med fetstil):
| Funktion | På (lampan lyser) | Av (lampan lyser inte) |
|---|---|---|
| Automatisk stängning | Efter den inställda paustiden börjar grinden stängas automatiskt. | Grinden rör sig endast när den får en styrsignal från fjärrkontrollen, nyckelbrytaren, knapp osv. |
| Flerbostadshusläge | Det är användbart när flera användare styr drivenheten och deras kommandon kan krocka, dvs. en börjar öppna och en annan vill också öppna, men eftersom grinden redan öppnas börjar den i stället stängas osv. När det första öppningskommandot har getts ignoreras alltså alla andra kommandon tills grinden har öppnats. | Grinden styrs stegvis: Öppna > Stopp > Stäng > Stopp > Öppna |
| Förblinkning | Varningsljuset blinkar i 3 sekunder innan grinden börjar röra sig. | Rörelsen börjar omedelbart, samtidigt som varningsljuset börjar blinka. |
| Stängning efter att fotocellerna har aktiverats | Är endast relevant när automatisk stängning. När fordonet har passerat fotocellerna (dvs. fotocellerna har brutits och sedan återställts) börjar grinden stängas redan efter 4 sekunder, till exempel när fordonet har kört ut. | Grinden börjar stängas först när den inställda paustiden för automatisk stängning. |
| Fördröjning av det sekundära grindbladet | Ställer in om det sekundära grindbladet ska börja röra sig med fördröjning. Användbart om ett grindblad riskerar att skrapa mot det andra när grinden rör sig. Även vid användning av ellås. Fördröjningen kan ställas in i procent vid programmering på nivå II. | Båda grindbladen börjar röra sig samtidigt. |
| Viloläge/Fototest |
Aktiverar utgången på plint nr 8: På viloläge, eller aktiverat fototest. Endast en funktion kan vara aktiv åt gången. Välj vilken funktion som ska användas genom att följa rätt kopplingsschema. |
Inaktiverar utgången på plint nr 8: Viloläge av och fototest av. |
| Indikator för öppen grind/Ellås | Utgången på plint 6–7 används för ellåset, vilket innebär att låset frigörs under de första tre sekunderna när grinden öppnas. | Utgången på plint 6–7 används för indikator för öppen grind. Blinkmönstret kan ställas in, se programmering på nivå I. Varierande blinkhastighet för indikatorn för öppen grind |
| Resistiv STOP-ingång | Förbindelsen mellan gemensam ingång och STOP-ingången ställs in på ett konstant motstånd på 8,2 kΩ (+25 % –25 %), till exempel för säkerhetskontaktlister. Mer information finns under STOP-ingång. | Till STOP-ingången kan du ansluta normalt slutna (NC) enheter, som omedelbart stoppar grindens rörelse när kretsen bryts. |
| Tung grind | Drivenheterna behandlar grinden som tung, vilket innebär att styrenheten anpassar accelerationen och inbromsningen efter detta. | Styrenheten behandlar grinden som lätt. |
| Varierande blinkhastighet för indikatorn för öppen grind | Glödlampan som är ansluten till S.C.A.-ingången blinkar oregelbundet när grinden öppnas – ju närmare grinden är helt öppen, desto snabbare blinkar den; ju närmare grinden är helt stängd, desto långsammare blinkar den. | Glödlampan som är ansluten till ingång S.C.A. blinkar långsamt när porten öppnas och snabbt när den stängs. När porten är öppen lyser lampan, och när porten är stängd är lampan släckt. |
Justerbara funktioner
Det finns 5 justerbara funktioner (förinställda värden är markerade med fet stil):
| L1 lyser | L2 lyser | L3 lyser | L4 lyser | L5 lyser | ingen lyser |
|---|---|---|---|---|---|
| Paustid – Ställer in hur lång tid efter öppning porten ska stängas. Är endast relevant när automatisk stängning. | |||||
| 5 sekunder | 10 sekunder | 20 sekunder | 40 sekunder | 80 sekunder | – |
| Extraingång AUX – Aktiverar eller inaktiverar ytterligare 5 funktioner. | |||||
| Delöppning I – öppnar endast hela den primära portflygeln | Delöppning II – öppnar båda portflyglarna halvvägs | Endast öppning – växlar mellan kommandona i sekvensen Öppna > Stopp > Öppna | Endast stängning – växlar mellan kommandona i sekvensen Stäng > Stopp > Stäng | Fotoceller FOTO2 – aktiverar fotocellernas funktion FOTO2 | Ingång AUX (plint nr 16) används inte |
| Motorfrånkoppling efter stängning – När motorn når ändläget vid stängning trycker den fortfarande en kort stund för att stänga porten helt. Den här funktionen ställer in tiden för motorns eftergång så att den inte trycker mot portflyglarna när porten är stängd. | |||||
| ingen frånkoppling | 0,3 sekunder | 0,7 sekunder | 1,3 sekunder | 2 sekunder | – |
| Motoreffekt – Motorerna är känsliga för friktion, vind och variationer i elnätet. Vid sådana förhöjda värden kan de därför upptäcka ett hinder trots att inget finns där. Genom att ställa in en högre kraft minskar du risken för detta. | |||||
| Låg kraft | Lägre kraft | Medelhög kraft | Högre kraft | Hög kraft | Högsta kraft |
| Fördröjning för den andra portflygeln – Ställer in den procentuella fördröjningen för den sekundära portflygeln. Procenten beräknas utifrån portflygelns normala rörelsesträcka. | |||||
| 5% | 10% | 20% | 30% | 40% | – |
Programmering nivå I.
Förutsättningen är att styrenheten är i normalläge, vilket du kontrollerar genom att LED P1 blinkar långsamt och LED P3 är släckt.
Till programmeringsnivå I kommer du sedan genom att hålla knapparna P1+P2 intryckta i 3 sekunder tills alla LED-lampor blinkar. LED-lampan P1 slutar blinka och börjar lysa med fast sken. Bra, du är nu i programmeringsnivå I på ”skärm I". Till ”skärm II” kommer du genom att trycka på knappen P3 och på samma sätt tillbaka till ”skärm I". Vilken ”skärm” du befinner dig på ser du på LED-lampans status P3, se tabellen.
| Skärm I | ||||
|---|---|---|---|---|
| LED P1 lyser, LED P3 är släckt | ||||
| L1 | L2 | L3 | L4 | L5 |
| Automatisk stängning | Samverkan med andra boende | Förblinkning | Stäng efter att fotocellerna har aktiverats | Fördröjning för den sekundära portflygeln |
| Skärm II | ||||
| LED P1 lyser, LED P3 lyser också | ||||
| L1 | L2 | L3 | L4 | L5 |
| Viloläge/Fototest | Indikering av öppen port/Elektriskt lås | Resistiv STOP-ingång | Tung port | Blinkintervall för indikering av öppen port |
Genom att trycka på knappen P1 flyttar du mellan LED-lamporna i riktning åt höger. När du kommer till den femte lampan L5, börjar du om från den första lampan L1, det vill säga som om du bläddrar igenom valen. Den lysdiod som för närvarande lyser börjar blinka. Om blinkningen är kort, är funktionen inte aktiv, om blinkningen är längre är funktionen aktiv. Du växlar mellan kort och lång blinkning med en enda tryckning på knappen P2.
När du har ställt in alla värden på önskat blinkmönster (och därmed aktiverat eller inaktiverat funktionen), genom att hålla knapparna P1+P2 intryckta i 3 sekunder sparar du programmeringen och återgår till normalläget.
Om du är nöjd med allt och inte vill ändra något, eller återgår från programmeringsnivå II, eller helt enkelt vill avsluta programmeringen utan att spara, behöver du bara hålla knappen P1 intryckt i 3 sekunder.
Du kan också gå till programmeringsnivå II. genom att hålla knappen P2 intryckt i 3 sekunder. Men först måste du välja den funktion vars parameter du vill ändra.
Programmering, nivå II.
Förutsättningen är att styrenheten befinner sig i programmeringsnivå I på ”Skärm I”, vilket du kan kontrollera genom att se att lysdioden P1 lyser och lysdioden P3 inte lyser.
Välj den funktion du vill ändra:
| L1 | L2 | L3 | L4 | L5 |
|---|---|---|---|---|
| Pausens längd | AUX-hjälpingång | Frånkoppling av motorn efter stängning | Motorns kraft | Fördröjning av det andra grindbladet |
Gå till önskad lysdiod genom att trycka en gång i taget upprepade gånger på knappen P1, på samma sätt som i programmeringsnivå I. Till programmeringsnivå II. kommer du sedan genom att hålla knappen P2 intryckt i 3 sekunder. Lysdioden P1 slutar lysa och börjar blinka snabbt. Hurra, nu är du i programmeringsnivå II.
Tryck upprepade gånger, en gång i taget, på knappen P2 för att välja det parametervärde du vill ställa in och tryck sedan en gång på knappen P1 för att återgå till programmeringsnivå I.
För att spara måste du också hålla knapparna P1+P2 intryckta i 3 sekunder (i programmeringsnivå I).).
Om du vill avsluta utan att spara håller du 3 sekunder endast knappen P1.
Det var väl inte så svårt? Principen är att förstå att du visserligen hela tiden tittar på 5 lysdioder och 3 knappar, men lysdiodernas indikering P1 och P2 visar var du befinner dig just nu. En tabell över möjliga tillstånd kan vara till hjälp:
| LED P1 | ||||
|---|---|---|---|---|
| Lyser | Blinkar | Blinkar snabbt | ||
| LED P3 |
Lyser inte | Programmeringsnivå I. "Skärm I" |
Normalläge |
Programmeringsnivå II. |
| Lyser |
Programmeringsnivå I. |
- | - | |
För tydlighetens skull visas även hela programmeringsschemat (Klicka för att öppna i full storlek):
Om du behöver hjälp kan du gärna kontakta vår tekniska support för NICE-drivsystem.
Anslutning av ytterligare externa enheter till drivenheten
|
Om du behöver ansluta extra enheter till drivenheten som kräver extern strömförsörjning (t.ex. signallampa, nyckelbrytare, kortläsare, osv.), anslut enheten enligt informationen bredvid. Den tillgängliga spänningen är 30 Vdc -30 % till +50 % (vid användning av reservbatteri 24Vdc) med en maximal ström på 200mA. |
||||||||||||
Styrenhetens specialfunktioner
Radera minnet
- Koppla bort styrenheten från elnätet (eller ta ut nätaggregatets säkring F1) och vänta tills alla lysdioder har slocknat.
- På styrenheten tryck på knapparna P1 och P2 och håll dem intryckta (styrenheten ska fortfarande vara strömlös)
- Håll knapparna P1 och P2 intryckta medan du ansluter styrenheten till elnätet (eller sätter tillbaka nätaggregatets säkring)
- Exakt efter 3 sekunder släpper du knapparna (det vill säga under den tredje sekunden)
- Om raderingen lyckades, slocknar alla lysdioder i en sekund. Om det inte sker och lysdioderna fortsätter att blinka, är det nödvändigt att upprepa raderingen från början.
Kontrollera att minnet har raderats korrekt genom att koppla bort styrenheten från elnätet (eller ta ut nätaggregatets säkring F1) och vänta tills alla lysdioder har slocknat. När strömmen ansluts igen bör alla lysdioder blinka i ungefär sex sekunder om minnet har raderats helt. Om lysdioderna bara blinkade i tre sekunder var raderingen troligen inte lyckad och måste upprepas.
Felsökning av drivenheten
Om något är oklart eller om du har något annat problem, tveka inte att kontakta vår tekniska support för drivenheter från NICE.
Beroende på problemets art
Vid montering (eller om drivenheten inte fungerar) kan du stöta på något av följande problem:
|
Problem |
Möjlig lösning |
|---|---|
|
Ingen lysdiod lyser |
Kontrollera att styrenheten får ström. Du kan kontrollera detta genom att mäta spänningen vid ingångarna 9–10 på kopplingsplinten. Värdet ska vara cirka 30Vdc, eller 24Vdc vid batteridrift. Kontrollera båda säkringarna och byt vid behov ut dem mot nya med samma specifikationer. |
|
Lysdioden P1 blinkar regelbundet, men lysdioderna L1 till L5 visar inte status för de anslutna enheterna |
Koppla bort styrenheten från elnätet en kort stund (eller ta ut nätaggregatets säkring F1) och vänta tills alla lysdioder har slocknat. Du kan ha fastnat i programmeringsläget. Kontrollera sedan alla enheters anslutningar till ingångarna 11–16. Koppla gärna bort dem allihop och anslut dem igen en i taget för att hitta felet. |
|
Lysdioden P1 blinkar var fjärde sekund |
Styrenheten är i standbyläge |
|
Fasen för inlärning av grindbladets rörelse startar inte |
Fasen för inlärning av grindbladets rörelse startar bara om den inte redan har genomförts eller om minnet har raderats. Om grindens rörelse har lärts in felaktigt, måste du först radera minnet. |
|
Fasen för inlärning av grindbladets rörelse har aldrig genomförts, men startar ändå inte eller fungerar inte som den ska |
Kontrollera först att alla anslutna enheter och säkerhetsanordningar fungerar som de ska. Kontrollera att ingen enhet aktiveras under inlärningen av grindbladets rörelse. Före själva inlärningen måste kontaktindikatorernas lysdioder lysa med rätt status och lysdioden P1 blinka en gång per sekund. |
|
Fasen för inlärning av grindbladets rörelse genomfördes korrekt, men manövern startar inte |
Kontrollera om lysdioderna för säkerhetsanordningarna FOTO, FOTO1 och eventuellt FOTO2 (om de är anslutna) och dessutom lysdioderna för enheterna Stegning och hjälpingången AUX är aktiverade när rörelsekommandot ges. Om funktionen FOTOTEST är aktiverad, men fotocellerna inte fungerar som de ska, blinkar diagnoslysdioden 4 gånger. |
|
Grinden rör sig, men stannar under rörelsen och börjar röra sig åt motsatt håll |
I. Fotocellerna aktiveras. Det finns flera möjliga orsaker:
Kontrollera fotocellernas anslutningar och tillhörande lysdioder. II. En annan möjlighet är att grinden är för tung för drivenheten eller att den blockeras av hård vind. I så fall registrerar drivenheten en ökad strömförbrukning och tolkar situationen som ett hinder (grindens rörelse kan även stoppas för hand). Diagnoslysdioden blinkar en gång om motor M1 har registrerat hindret och två gånger om motor M2 har registrerat hindret. Det finns två lösningar: 1. Aktivera inställningen för tung grind: Nivå ett (LED P1 lyser): den andra delen (LED P3 lyser)
Aktivera LED L4 Tunga grindar
Andra nivån
I parametern Amperometrisk känslighet (motorkraft) ställ in på Alla LED-lampor släckta: nivå 6 (max. amperometrisk känslighet)
|
Diagnostik med LED P2
Under förberedelse.
Montering av reservbatteri till styrenheten NICE MC424L
Reservbatteri NICE PS124 ingår inte som standard drivningen, men kan beställas separat. Det används vid strömavbrott, då grinddrivningen får ström från batteriet. Batteriet laddas kontinuerligt från elnätet.
| 1. Fäll upp spärren som håller fast styrenheten 2. Lyft upp styrenhetens hållare |
3. Fäll upp styrenheten 4. Skjut in batteriet under styrenheten 5. Fäll tillbaka spärren som håller fast styrenheten |
6. Bänd loss plastskyddet över kontakten |
|---|---|---|
 |
 |
 |
Tekniska egenskaper för styrenheten NICE Moonclever MC424L
| Modell | NICE Moonclever MC424L | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Typbeskrivning | Elektronisk styrenhet för automatisk drift av slaggrindar. Levereras inklusive styrenheten NICE MCA2, men utan radiomottagare. | ||||||||||||||||
| Strömförsörjning | 230V (+10% -10%) 50/60Hz | ||||||||||||||||
|
Effektförbrukning |
170W | ||||||||||||||||
| Reservströmförsörjning | kan köpas till och installeras reservbatteri NICE PS124 | ||||||||||||||||
| Utgång för varningslampa | för en varningslampa 24Vdc med en glödlampa på max. 25W (t.ex. NICE Lucy LUCY24, NICE Moonlight ML24T) | ||||||||||||||||
| Utgångsindikator (S.C.A.) | - för en 24Vdc-glödlampa, max. 5W (utspänning +50% -30%), kan styra ett litet relä - eller för en 12Vac-glödlampa, max. 25W elektriskt lås |
||||||||||||||||
| FOTOTEST-utgång | 24Vdc max. 100mA | ||||||||||||||||
| Tillbehörsutgång | 24Vdc max. 200mA | ||||||||||||||||
| STOP-ingång | för normalt slutna kontakter och enheter med konstant motstånd på 8,2K? | ||||||||||||||||
| Radiomottagare | utan mottagare, "SM"-kontakt för mottagare NICE SMXI, NICE OXI osv. | ||||||||||||||||
| Antennanslutning | 50? för koaxialkabel RG-58 (eller motsvarande) | ||||||||||||||||
| Drifttid | automatisk beräkning | ||||||||||||||||
| Paustid | kan programmeras till 5, 10, 20, 40 eller 80 sekunder | ||||||||||||||||
| Frånkoppling av motorn efter stängning | kan programmeras till 0; 0,3; 0,7; 1,3; 2 sekunder | ||||||||||||||||
| Fördröjning av grindblad vid öppning | kan programmeras till 5, 10, 20, 30 eller 40% av drifttiden | ||||||||||||||||
| Fördröjning av grindblad vid stängning | automatisk beräkning | ||||||||||||||||
| Motorutgång M1 | för Wingo WG2024, WG3524, WG4024, WG5024 | ||||||||||||||||
| Motorutgång M2 | för Wingo WG2024, WG3524, WG4024, WG5024 | ||||||||||||||||
| Maximala kabellängder |
|
||||||||||||||||
| Drifttemperatur | -20°C till +50°C | ||||||||||||||||
| Användning i salta, sura och potentiellt explosiva miljöer | nej | ||||||||||||||||
| Kapslingsklass | IP54 | ||||||||||||||||
| Mått | 232×310×122 (b×l×h) | ||||||||||||||||
| Vikt | 4,1kg |
Jag vill beställa den här produkten. Hur gör jag?
Välj det sätt som passar dig bäst:
- beställ via webbutiken: använd knappen Köp och lägg produkten i varukorgen (du hittar knappen Köp i tabellen över produktens varianter).
- beställ via e-post: skicka din beställning till [email protected]
