Produktbeskrivning NICE Moonclever MC424LR10 – styrenhet för 24 V-drivenheter till slaggrindar i Wingo-serien
Styrenhet NICE MC424LR10 ersätts av en fullt kompatibel nyare modell NICE MC424LR30.
NICE Moonclever MC424LR10 är en styrenhet för automatisering av enkelbladiga, eller dubbelbladiga grindar. Drivenheterna som är kompatibla med den måste ha matning 24Vdc.
- Styrenheten öppnar och stänger (och stoppar) dubbelgrinden synkroniserat. Det går naturligtvis även att använda en enda motor för en enkelgrind.
- Kan användas för att öppna grindar både inåt och ut från tomten.
- Trådlös fjärrstyrning fjärrkontrollen (med antenn upp till 150–200 m).
- Grinden kan också styras trådbundet med en knapp, videodörrtelefon och många andra tillbehör (upptäck alla sätt att öppna grinden).
- Säker drift tack vare:
- möjligheten att ansluta fotoceller som skyddar passagen med en infraröd stråle. Om strålen bryts stannar grinden och börjar öppnas (eller stängas, eller stannar),
- samt den inbyggda känsligheten för mekaniska hinder: om grinden stöter emot ett föremål eller en person fortsätter motorerna inte att trycka, utan stannar och går åt motsatt håll,
- och sist men inte minst den säkra lågspänningsmatningen på 24 volt till motorer och tillbehör.
- Med anslutet reservbatteri kan grinden utföra upp till 10 manövrer vid strömavbrott.
- Med anslutet elektriskt lås låses grinden automatiskt i stängt läge, så att grindbladen inte fjädrar. Det uppskattas särskilt för längre grindblad över 3 m.
- Med en enda knapptryckning kör styrenheten själv motorerna mellan helt öppet och helt stängt läge och sparar ändlägena i minnet.
- Möjlighet att återställa fabriksinställningarna (fjärrkontrollerna raderas separat).
Kompatibel endast med de uttryckligen uppräknade drivenheterna för slaggrindar:
Styrenheten MC424LR10 innehåller styrenheten MCA2R10, som är monterad i en standardiserad plastbox Moonclever. Den har en inbyggd radiomottagare och har dessutom en kontakt av typen SM för anslutning av ytterligare en radiomottagare (SMXI, OXI, ...) från fjärrkontroller (Flor, Era Flor, Era One, Era Inti, ...).
Tack vare tekniken 24V är den även lämplig för solsystemet NICE Solemyo, som möjliggör strömförsörjning även på platser utan tillgång till el. Det går också att strömförsörja styrenheten från reservbatteriet NICE PS124, som i flera timmar efter ett strömavbrott möjliggör flera öppnings- och stängningsmanövrer för slaggrinden. I standbyläge har styrenheten, med ansluten radiomottagare en förbrukning på endast 2 W (vid strömförsörjning från PS124-batteriet, eller från solsystemet Solemyo, är förbrukningen endast 0,1 W).
Diagnostik med diagnoslysdiod.
Automatiskt ställs accelerations- och retardationsintervallen in efter att grindbladets längd har beräknats. Det går även att ställa in styrka, hastighet, gångöppning etc. se programmering av drivenhetens styrenhet. Hinder upptäcks under hela grindbladets rörelse, vilket garanterar säker drift av motorerna.
Styrenheten NICE Moonclever MC424LR10 är lämplig för klimatförhållandena i Slovakien och uppfyller alla europeiska säkerhetsstandarder.
Tillbehör som är kompatibla med styrenheten NICE Moonclever MC424LR10
Vi rekommenderar att du köper till kompatibla tillbehör till styrenheten:
| Vad | Varför | Typ |
|---|---|---|
| Varningsljus | Varningsljuset signalerar att grinden är i rörelse genom att blinka – lämpligt vid utfarter med dålig sikt. Det har också en inbyggd antenn som ger längre räckvidd för fjärrkontrollen. | - Era Light (EL24, ELDC) - Lucy (LUCY24) - Moonlight (ML24T) |
| Fotoceller | De upptäcker hinder när grinden stängs och stoppar rörelsen – grinden kör inte in i bilen eller någon person. | - Era Photocell (EPS, EPM, EPL) - BF - Moon (MOF, MOFO) |
| Sändare |
För fjärrstyrning av grinden. |
- FloR (Flo2R-s, Flo4R-s) |
| Mottagare | Behövs inte för fjärrstyrning av grinden, eftersom styrenheten NICE-MCA2R10 redan har en inbyggd mottagare. | - OXI - SMXI |
| Antenn | För bättre räckvidd för fjärrkontrollen. | - inbyggd i varningsljuset ML24T, EL24, ELDC - endast antenn ABFKIT, eller ABF |
| Knappsats | Om du glömmer fjärrkontrollen, eller om många fordon eller personer kommer till dig och du inte vill ge alla en fjärrkontroll eller öppna grinden manuellt. | - EDSWG |
Manual till styrenheten NICE Moonclever MC424LR10
Manualen till styrenheten NICE Moonclever MC424LR10 finns för närvarande endast att ladda ner på engelska:
Manual till styrenheten NICE Moonclever MC424LR10
Montering av styrenheten NICE Moonclever MC424LR10

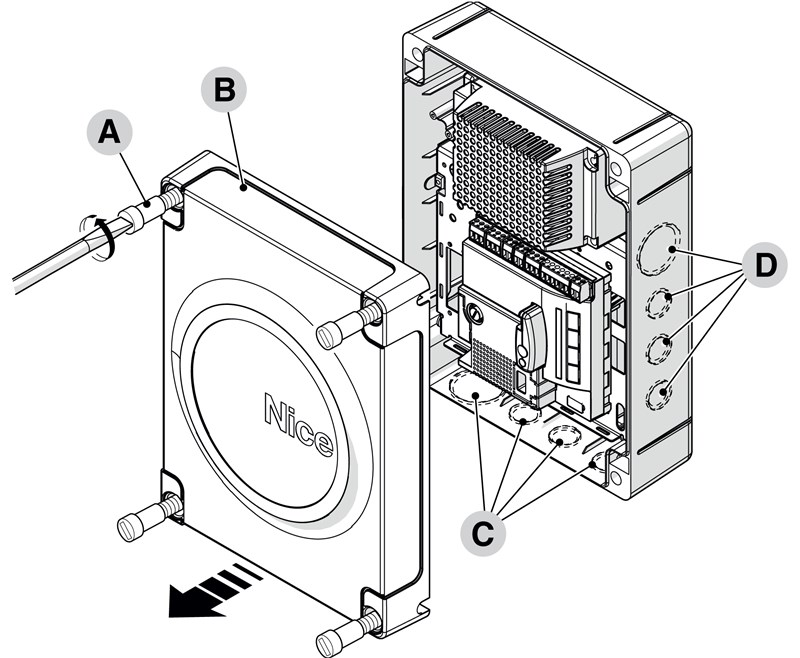

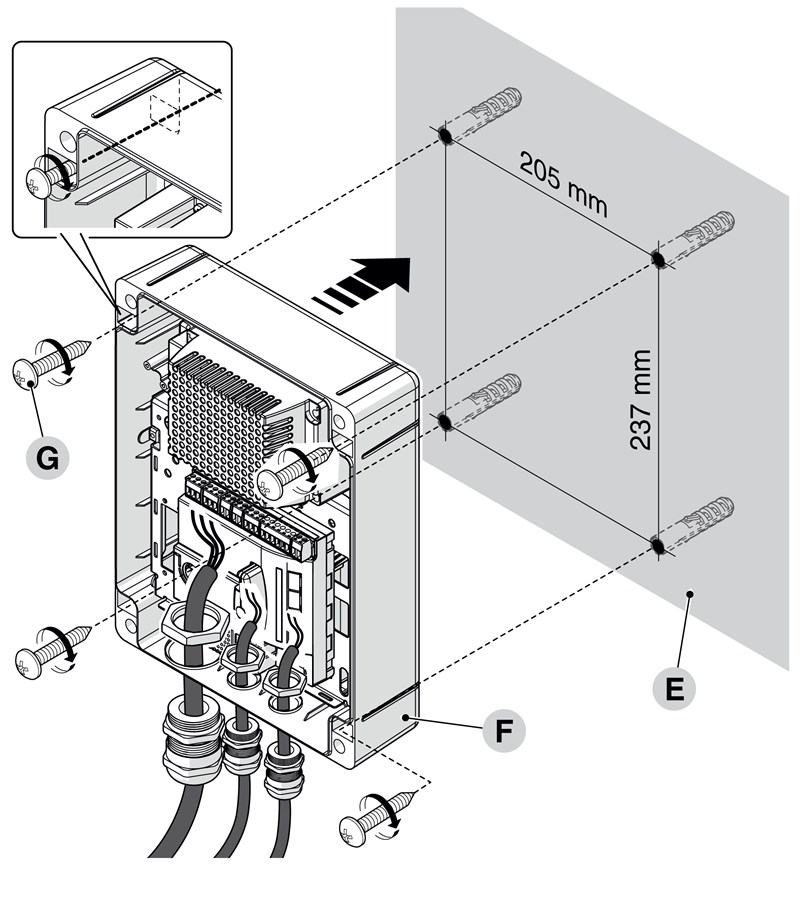

Montering av styrenheten i en standardiserad monteringsbox Moonclever sker genom att fästa den med fyra skruvar:
 |
 |
| 1. Skruva loss plastskruvarna i locket | 2. Fäst styrenhetens box med fyra plugg |
|---|

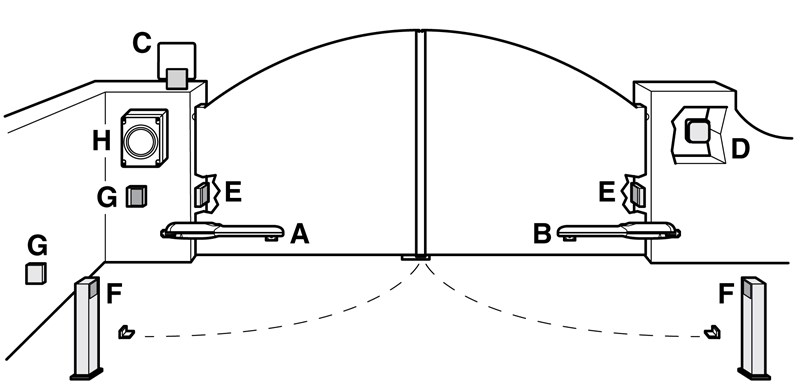

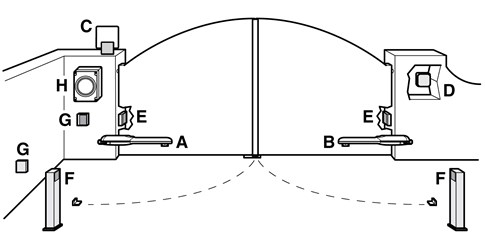

En typisk (valfri) inkoppling av drivenhetens styrenhet med tillbehör ser ut så här:
Tillbehörslista
|
|
Anmärkning om fotocellerna:
| 5. | FOTO | Fotocellerna påverkar inte öppningen. När grinden stängs bryter de rörelsen och startar öppningen i motsatt riktning. |
|---|---|---|
| 6. | FOTO1 | Fotocellerna stoppar grindens rörelse både vid öppning och stängning. |
| 7. | FOTO2 | Fotocellerna påverkar inte stängningen. När grinden öppnas bryter de rörelsen och startar stängningen i motsatt riktning. |
Anslutning av NICE-styrenheten Moonclever MC424LR10
Kom ihåg att bryta strömmen innan du ansluter, kopplar bort eller ändrar anslutningar drivningen både till elnätet och tillbehören, genom att slå från säkringen, dra ur nätsäkringen, eller koppla bort reservbatteriet. Vänta tills alla lysdioder har slocknat.

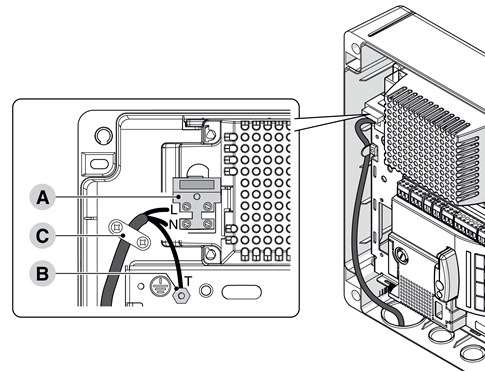

...till elnätet

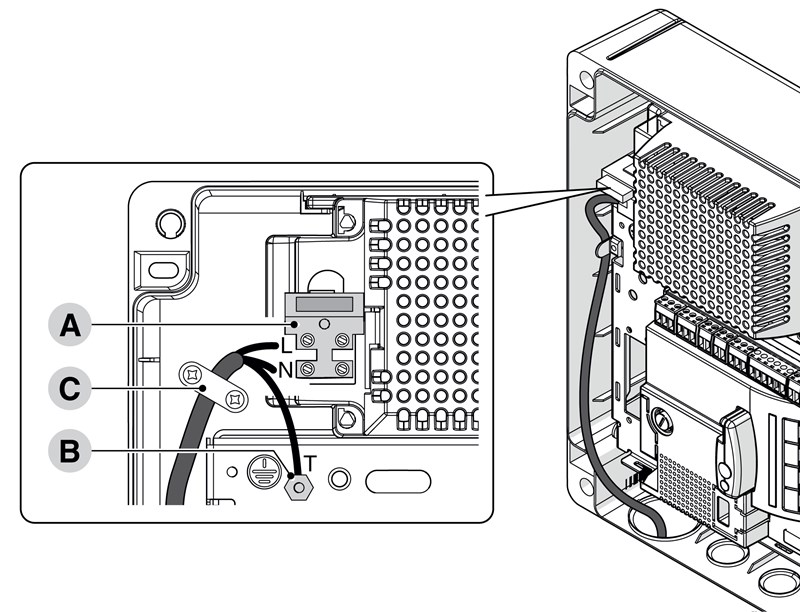

För att drivningen ska fungera grundläggande behöver du bara ansluta drivningens styrenhet strömförsörjningen.

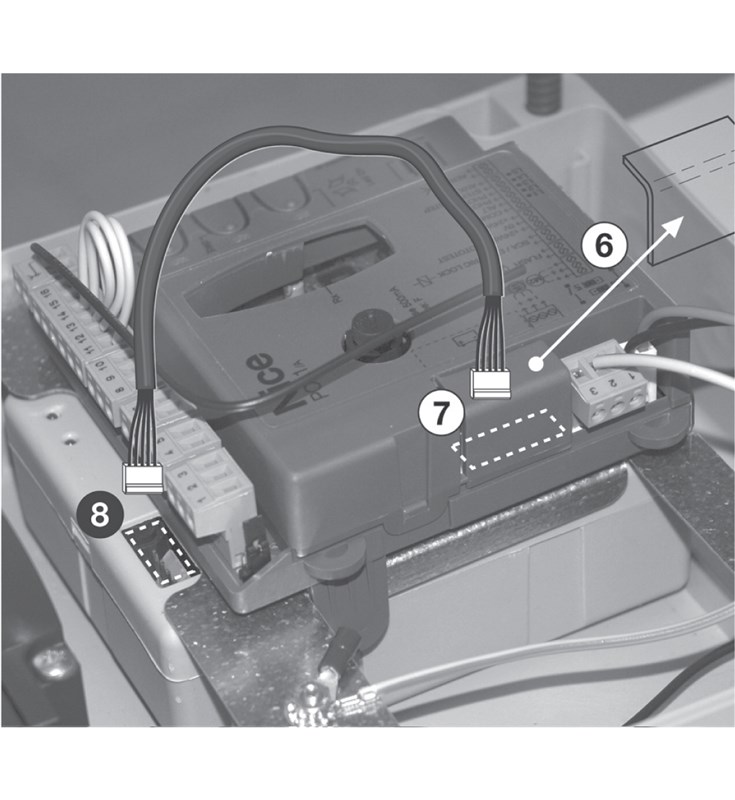

- Skruva loss kabelhållaren C
- Anslut fasledaren till kopplingsplint A till plinten märkt L
- Anslut neutralledaren till kopplingsplint A, till plinten märkt N
- Skruva fast jordledaren vid punkten B märkt T
...till tillbehören

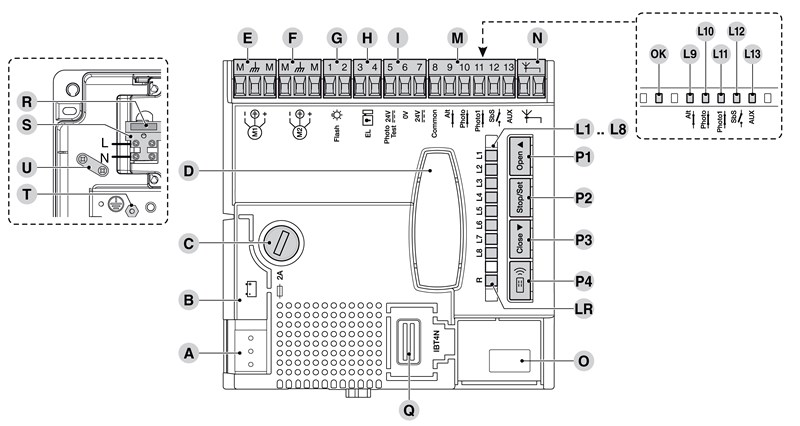

Till styrenheten kan följande tillbehör anslutas:
| A. | Anslutning för 24 V-strömförsörjning |
|---|---|

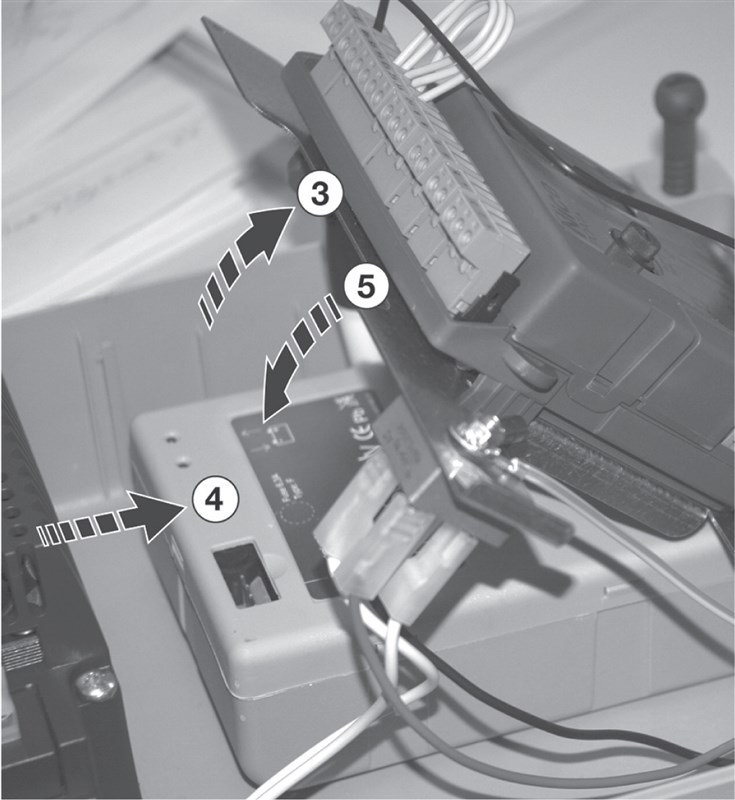

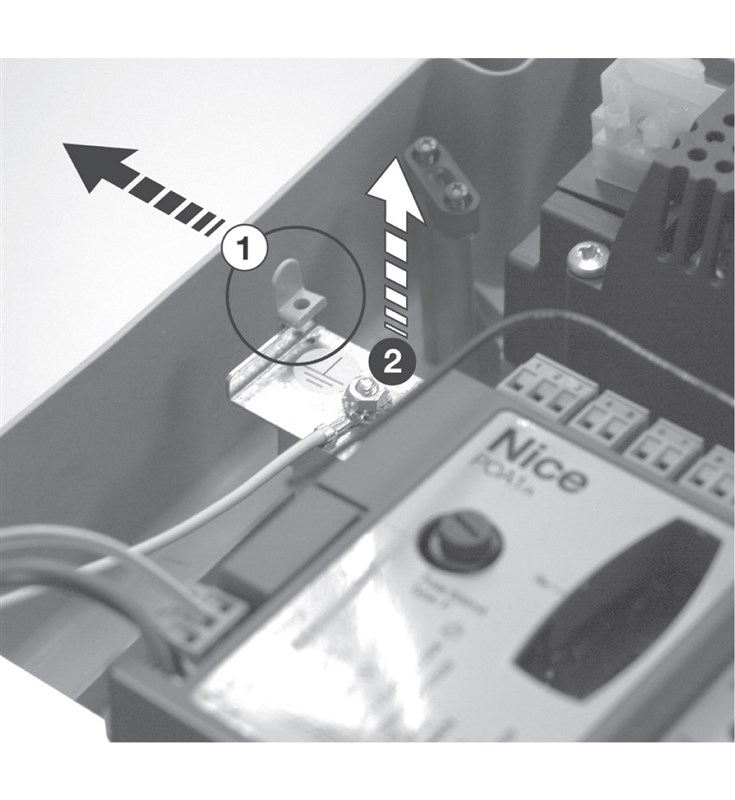

| B. | Anslutning för NICE PS124-reservbatteri, eller NICE Solemyo-solsystem. |
| C. | Säkring för styrenheten, typ F 2 A |
| D. | Anslutning NICE SM för radiomottagare (t.ex. SMXI, OXI) |
| E. | Anslutning av primär motor M1 (startar först vid stängning; om den inte ansluts identifierar styrenheten automatiskt grinden som enkelbladig) |
| F. | Anslutning av sekundär motor M2 (startar först vid öppning) |
| G. | Utgång till varningsljus |
| H. | Utgång för grindindikator, eller ellås (beroende på inställningen i programmeringen) |
| I. | 24 V DC-strömförsörjning för tillbehör, viloläge och FOTOTEST |
| L9...L13. | Ingångarnas lysdioder |
| OK | Lysdioden "OK" |
| L1..L8 | Programmeringslysdioder |
| LR | Lysdiod för programmering av fjärrkontroller |
| M. | Ingångar för anslutna enheter, fotoceller, knappar osv. |
| N. | Ingång för antenn (t.ex. ABF, ABFKIT, eller inbyggd i varningsljuset ML24T) |
| O. | Väljare för val av motormodell |
| Q. | IBT4N-kontakt för diagnostik och programmering (för professionellt bruk) |
| R. | Nätströmssäkring |
| S. | Strömförsörjningens kopplingsplint (L = fas, N = neutralledare) |
| T. | Jordanslutning |
| U. | Hållare för matningskabel |
| P1,P2,P3 | Programmeringsknappar |
| P4. | Knapp för programmering av fjärrkontroller |

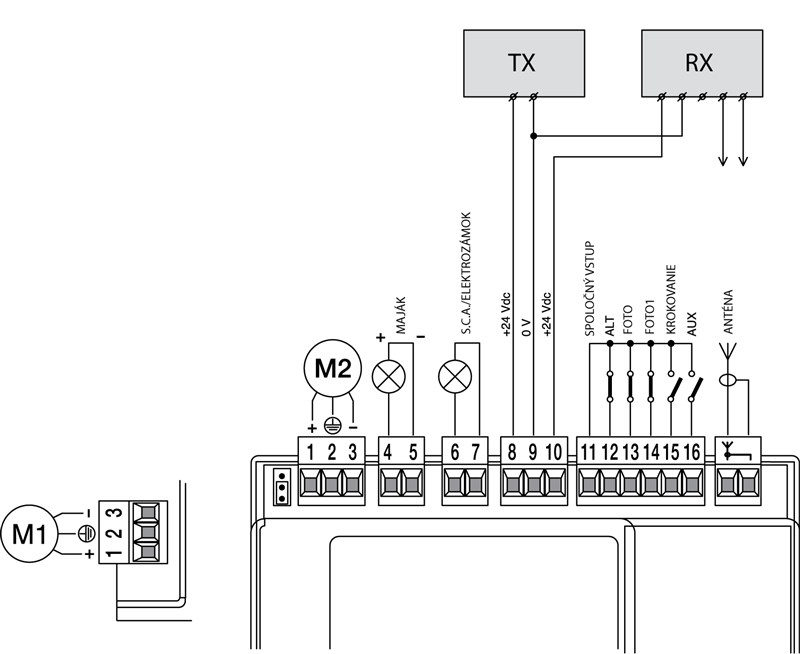

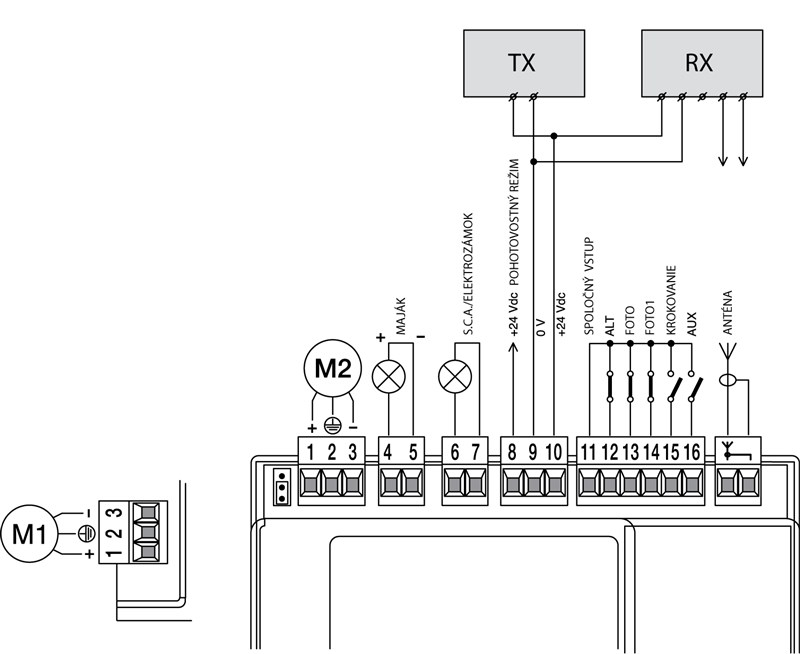

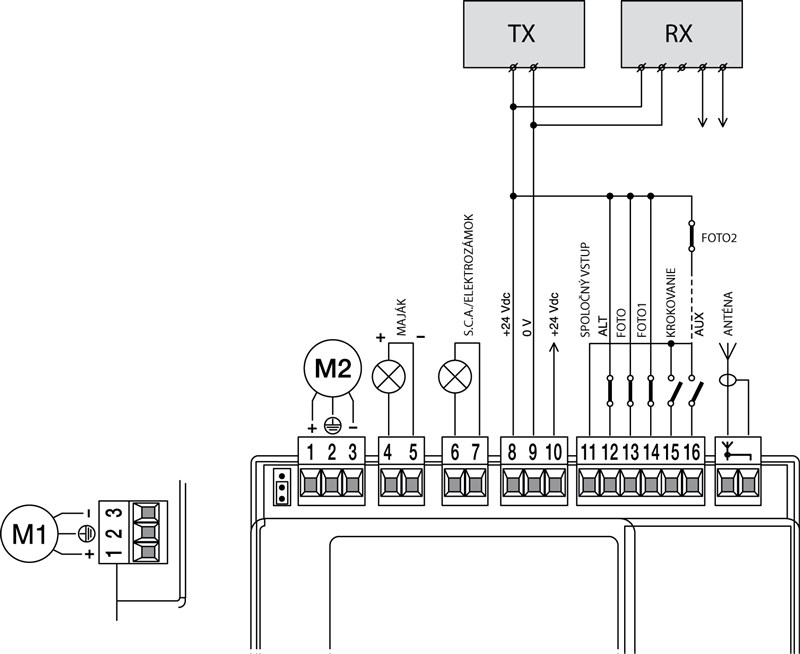

Standardscheman för inkoppling:
Kabeldragningen till styrcentralens kopplingsplintar kan utföras på tre huvudsakliga sätt:
| Med standbyläge | Utan standbyläge | |
|---|---|---|
| Utan FOTOTEST | Med FOTOTEST | |
 |
 |
 |
| En minut efter den senaste manövern går styrcentralen över till energisparläge och stänger då av alla in- och utgångar. Att standbyläget är aktiverat indikeras av lysdioden OK (LED P1), som blinkar långsammare (en gång var fjärde sekund) än normalt (en gång i sekunden). Standbyläge krävs vid anslutning till NICE Solemyo-solcellsystem och även vid anslutning av NICE PS124-reservbatteri. | Inkoppling utan standbyläge och utan FOTOTEST. Enheten har normal strömförbrukning och manövern startar även om någon av säkerhetsfotocellerna inte fungerar. | FOTOTEST innebär att fotocellerna FOTO, FOTO1 och FOTO2 kontrolleras före varje manöver för att säkerställa att de fungerar korrekt (dvs. varje fotocell strömförsörjs separat). Om någon fotocell inte fungerar korrekt startar manövern inte. Om någon fotocell inte används måste terminalen kopplas till ingång nr 8 (gemensam ingång). |
Inkoppling med standbyläge är standard, och används inte endast vid inkoppling med FOTOTEST. Det fungerar så att antingen är standbyläget aktiverat, eller FOTOTEST, eller inget av dem.
Kabeldragning till de enskilda plintarna
NICE MCA2-styrenheten i styrcentralen NICE Moonclever MC424L har följande in- och utgångar för tillbehör:
| Ingång | Funktion | Beskrivning | Kabeltyp |
|---|---|---|---|
| L-N-I | Strömförsörjning | Huvudströmförsörjning. | 3×1,5mm2 |
| 1-3 | Motor M1 | Strömförsörjning av den primära motorn M1. | 3×1,5mm2 |
| 1-3 | Motor M2 | Strömförsörjning av den sekundära motorn M2 (om den inte ansluts identifierar styrcentralen automatiskt grinden som enkelbladig). | 3×1,5mm2 |
| 4-5 | Varningsljus | Utgång för ett varningsljus NICE LUCY24 (eller NICE ML24T) med en 24V 25W glödlampa. | 2×1mm2 |
| 6-7 | Grindindikator S.C.A., eller elektriskt lås |
Anslutning till indikator för öppen grind S.C.A. 24 Vdc, högst 5W eller elektriskt lås 12Vac, högst 25VA. |
S.C.A.: 2×0,5mm2 Elektriskt lås: 2×1mm2 |
| 8 |
+24 Vdc (plus +) |
Två användningsområden som utesluter varandra: Om varken standbyläge eller FOTOTEST används, används den inte; i stället används ingång nr 11. |
1×0,5mm2 |
| 9 | 0 Vdc (minus −) |
0 Vdc-strömförsörjning (minus) för tillbehör | 1×0,5mm2 |
| 10 |
24 Vdc (plus +) |
Strömförsörjningen till tillbehör (24 Vdc, max. 200mA) används utan standbyläge. Om standbyläget används, används den inte; i stället används ingång nr 8. Strömförsörjning på +24 Vdc, max. 100mA till fotocellernas RX (mottagare) när FOTOTEST används. Om FOTOTEST inte används strömförsörjs alla fotoceller från den. |
1×0,5mm2 |
| 11 | Gemensam ingång | Gemensam ingång för tillbehör (+24 Vdc), används när standbyläget inte används. | 1×0,5mm2 |
| 12 | STOPP |
Ingång för enheter som stoppar grindens rörelse. Följande enheter kan anslutas:
|
1×0,5mm2 |
| 13 | FOTO | Ingång för säkerhetsanordningar, t.ex. fotoceller, trycklister. Om strålen bryts under manövern går grindbladet i motsatt riktning eller stannar. Normalt slutna enheter ansluts här. | 1×0,5mm2 |
| 14 | FOTO1 | Ingång för säkerhetsanordningar, t.ex. fotoceller, trycklister. Om strålen bryts under manövern går grindbladet i motsatt riktning eller stannar. Normalt slutna enheter ansluts här. | 1×0,5mm2 |
| 15 | Stegvis manövrering | Ingång för enheter som styr grindens rörelse stegvis (se Stegvis manövrering av grindens rörelse). Normalt öppna enheter (NO) kan anslutas. | 1×0,5mm2 |
| 16 | AUX | Hjälpingång. | 1×0,5mm2 |
| 17-18 | Antenn | ingång för radiomottagarens antenn. Antennen är vanligtvis inbyggd i varningsljuset, t.ex. NICE ML24T, alternativt kan en separat extern antenn användas NICE ABFKIT. | Skärmad koaxialkabel: RG58 |

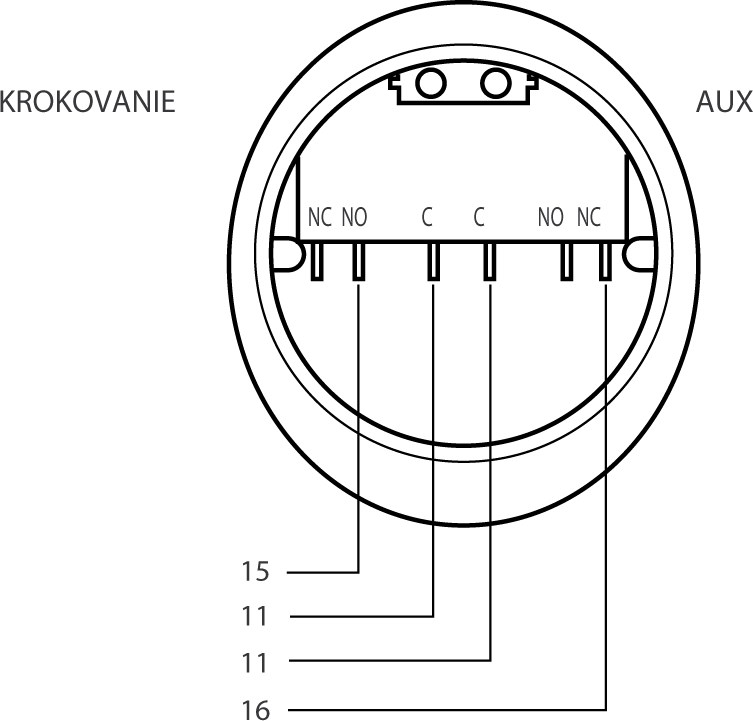

Anslutning av nyckelbrytare

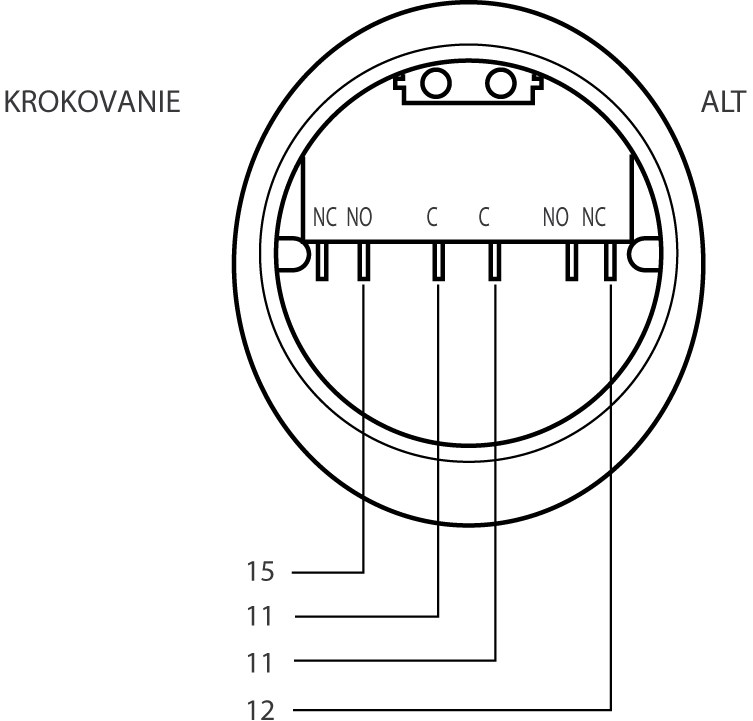

Styrenhet NICE Moonclever MC424L är kompatibel med alla nyckelbrytare i vårt sortiment. Anslutningen kan utföras på minst två standardmässiga sätt:
| STOPP och stegvis manövrering | Stegvis manövrering och hjälpingång |
|---|---|
 |
 |
| Vridning av nyckeln åt vänster stoppar omedelbart grindens rörelse. Vridning åt höger styr stegvis grindens rörelse. Obs! Om du vill aktivera standbyläget, anslut ALT till plint nr 8 i stället för plint nr 11. |
Vridning åt vänster utför kommandot programmerat för hjälpingången (delvis öppning av ett grindblad, delvis öppning av båda grindbladen, öppna, stänga, utförande FOTO2). Vridning åt höger styr grindens rörelse stegvis. |
Anslutning av STOP-ingången
Styrenhet NICE Moonclever MC424L kan programmeras med två olika typer av STOP-ingångsövervakning:

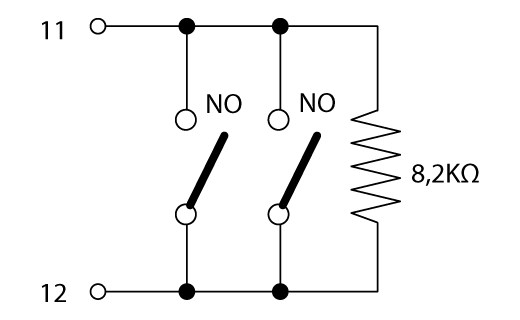

- Normalt slutna kontakter (NC) – enheter som öppnar kontakten när de aktiveras och därmed ger styrenheten kommandot att stoppa grinden

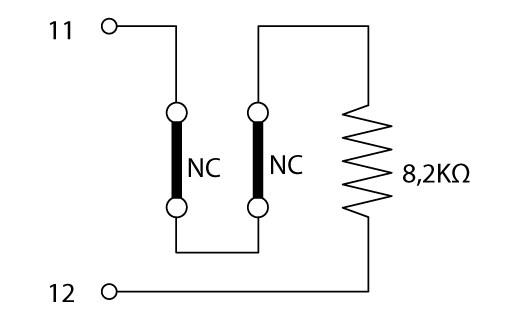

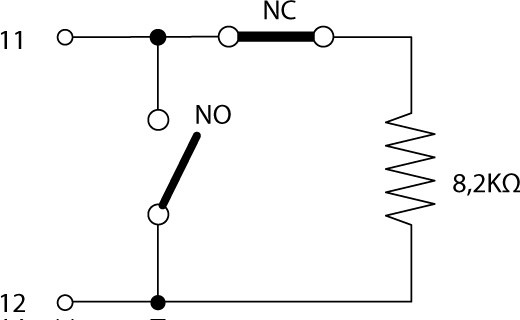

- Enheter med konstant motstånd på 8,2k? (t.ex. trycklister) – styrenheten övervakar motståndet och stoppar grindrörelsen om motståndsvärdet avviker från standardvärdet. På detta sätt kan normalt slutna kontakter (NC), normalt öppna kontakter (NO) och enheter med konstant motstånd på 8,2k? (t.ex. trycklister) kombineras enligt följande tabell:
|
|
Typ av första enhet | |||
| NO | NC | 8,2k? | ||
|---|---|---|---|---|
| Typ av den andra enheten |
NO |  |
 |
|
| NC | |
 |
|
|
| 8,2k? | |
|
 |
|

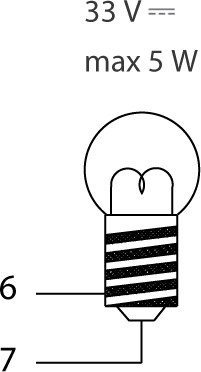

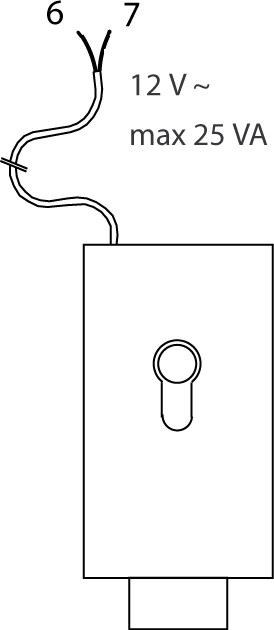

Anslutning av S.C.A.-ingången – indikator för öppen grind eller elektriskt lås
För den här ingången kan två driftlägen programmeras:
| 1. Indikator för öppen grind | 2. Elektriskt lås |
|---|---|
 |
 |
| Glödlampan som är ansluten till S.C.A.-ingången blinkar långsamt när grinden öppnas och snabbt när den stängs. När grinden är öppen lyser lampan, och när grinden är stängd är lampan släckt. Funktionen kan ställas in. | Vid varje öppning skickas dessutom en signal under tre sekunder till det elektriska låset för att låsa upp det. |
Styrenhetens säkringar

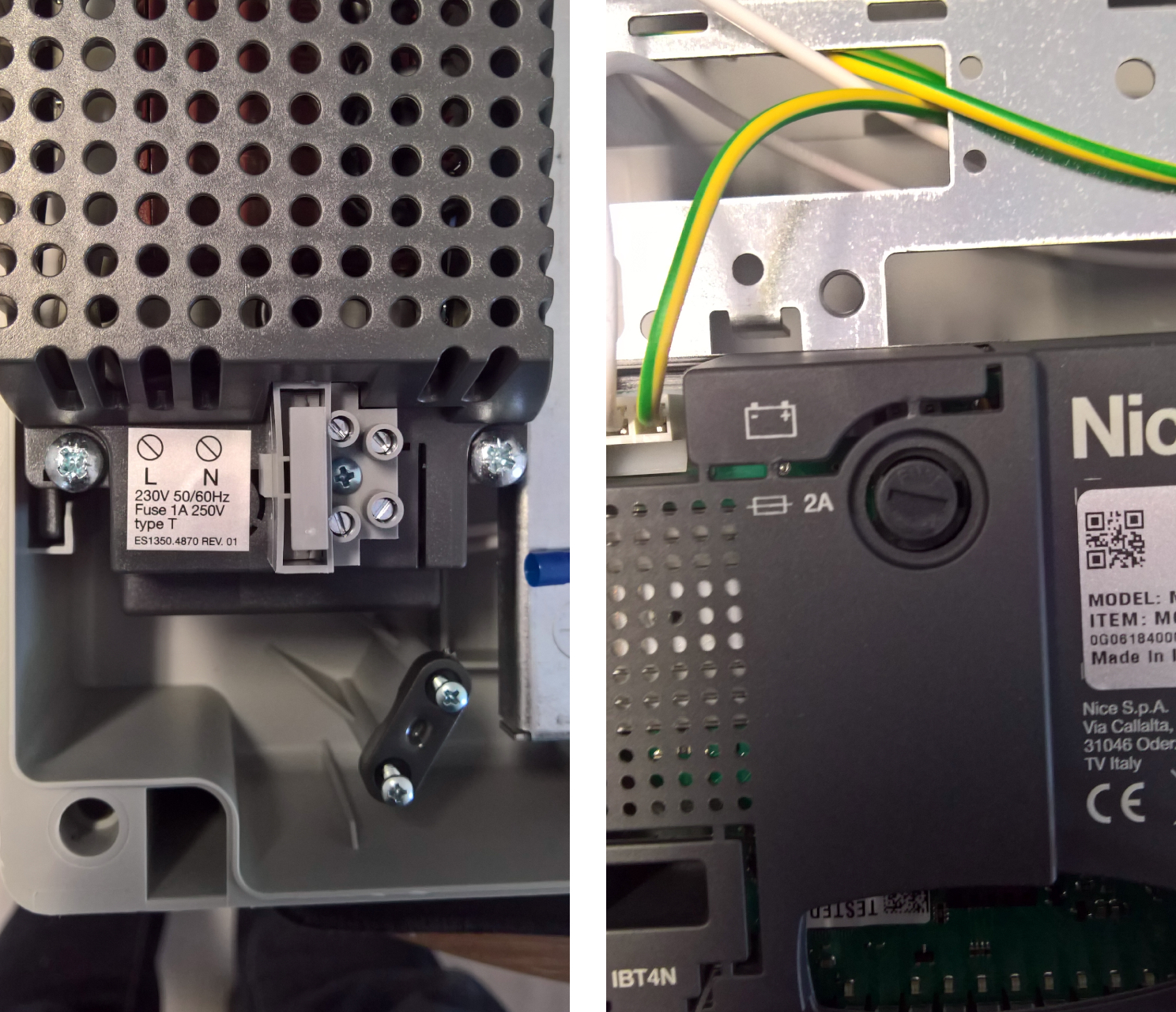

I drivenheten finns två säkringar: en för strömförsörjningen (typ: T 1A 250V) och en för styrenheten (typ F 2A 250V).
Drivenhetens fotoceller
Kommer snart.
Start av styrenheten
När styrenheten har anslutits till elnätet, bör alla lysdioder blinka snabbt i några sekunder och därefter bör följande tillstånd uppnås:
- Spänning ca 30 Vdc (vid användning av reservbatteri 24 Vdc) på ingångarna 9-10.
- Lysdioden P1 blinkar med en sekunds intervall. Om tillståndet för någon ingång har ändrats blinkar lysdioden snabbt två gånger i följd.
- Lysdioderna för normalt slutna kontakter (NC) lyser och lysdioderna för normalt öppna kontakter är släckta, se bilden:
Lysdioderna lyser enligt följande:
Ingång Ingångstyp Lysdiodens status STOP STOP NC L1 lyser Konstant motstånd 8,2k? L1 lyser FOTO NC L2 lyser FOTO1 NC L3 lyser Steg-för-steg NO L4 ärsläckt AUX NO – Delöppning I. L5 ärsläckt NO – Delöppning II. L5 ärsläckt NO – Öppna L5 ärsläckt NO – Stäng L5 ärsläckt NC – FOTO2 aktiv L5 lyser - De enskilda lysdioderna ska tändas och släckas i takt med att tillståndet för de anslutna enheterna ändras
- När knappen P2 trycks in ska båda motorerna utföra en kort öppningsrörelse, där den primära grindflygeln rör sig först. Avbryt manövern genom att trycka på knappen P2 igen. Om grindflyglarna inte börjar öppnas utan står stilla eller börjar stängas, måste motornas polaritet kastas om. Om den sekundära grindflygeln rör sig först, ställ in bygeln enligt bilden:
Primär grindflygel, motor M2 Primär grindmotor M1
Utvärdering av grindbladens rörelse
För att grindens rörelse ska fungera korrekt (särskilt beräkningen av start- och stoppsträcka samt delöppning) måste styrenheten själv ta reda på längden på grindbladens öppningsbåge. Under den här åtgärden kör motorerna grinden från ändläge till ändläge och fastställer grindens öppningsintervall.
Obs: Om du redan har genomfört utvärderingen av grindbladens rörelse måste du, innan du utvärderar igen, radera styrenhetens minne.
Innan du utvärderar grindbladens rörelse ska du kontrollera att enheterna som är anslutna till ingångarna STOP, FOTO och FOTO1 är felfria och korrekt anslutna. Om någon av dem aktiveras under utvärderingen måste processen göras om. Grindbladen bör helst stå ungefär halvöppna. Lossa motorernas spärrar, flytta bladen manuellt till ett halvöppet läge och lås dem igen. När motorn har låsts, flytta alltid bladet en liten bit för hand så att motorn hakar i. I princip spelar det dock ingen roll i vilket läge grindbladen står före utvärderingen.
Första uppstart av styrenheten (eller utvärdering efter återställning)
- Ställ in/kontrollera omkopplarna för val av motormodell enligt tabell 2.6 i styrenhetens manual.
Obs: motormodell WG2024: 1 upp, 2 ned, 3 upp, 4 upp; WG3524: 1 ned, 2 ned, 3 upp, 4 upp; TOO3024: 1 upp, 2 ned, 3 ned, 4 upp; TOO4524: 1 ned, 2 ned, 3 ned, 4 upp; ospecificerad modell: 1 ned, 2 upp, 3 upp, 4 upp - Lossa grindbladens spärrar manuellt och ställ dem i mellanläge (öppna ca 45°), lås motorerna igen och dra lite i bladen så att motorerna hakar i.
- Tryck samtidigt på den andra knappen (STOP/SET) och den tredje knappen (CLOSE) på styrenheten. Släpp knapparna när grindbladen börjar röra sig.
- Grindbladen utför följande sekvens (utvärderingen av grindbladens rörelse kan avbrytas när som helst genom att trycka på STOP):
- Båda grindbladen öppnas en liten bit.
Obs: Om de rör sig åt fel håll, dvs. stängs en liten bit, måste du avbryta manövern genom att trycka på STOP, koppla bort styrenheten från strömförsörjningen och byta polaritet på båda motorerna. Om det ena bladet börjar öppnas och det andra stängas måste polariteten bara bytas på motorn till bladet som började stängas. Att byta polaritet innebär att kablarna i motorns trepoliga anslutning byter plats mellan klämma + (plus) och klämma - (minus). - Det nedre grindbladet stängs helt.
Obs: Om fel grindblad börjar röra sig (dvs. det övre) måste du avbryta manövern genom att trycka på STOP, koppla bort styrenheten från strömförsörjningen och byta plats på hela de trepoliga motoranslutningarna M1 och M2. - Det övre grindbladet stängs helt.
- Det övre grindbladet börjar öppnas, och strax därefter även det nedre.
Obs: Om fördröjningstiden inte räcker till kan den ändras i programmeringen. Se kapitel 5.2.2, lysdiod L6 ”Fördröjning av grindblad”. - Båda grindbladen öppnas helt.
- Det nedre grindbladet börjar stängas, och strax därefter även det övre.
- Grindbladen stängs helt och styrenheten sparar deras ändlägen i minnet.
- Klart.
Alla ovanstående faser måste genomföras efter varandra utan att du ingriper. Om någon fas inte förlöper korrekt ska du stoppa den genom att trycka på P1 och vid behov justera inställningarna och upprepa processen.
Programmering av motorstyrenheten

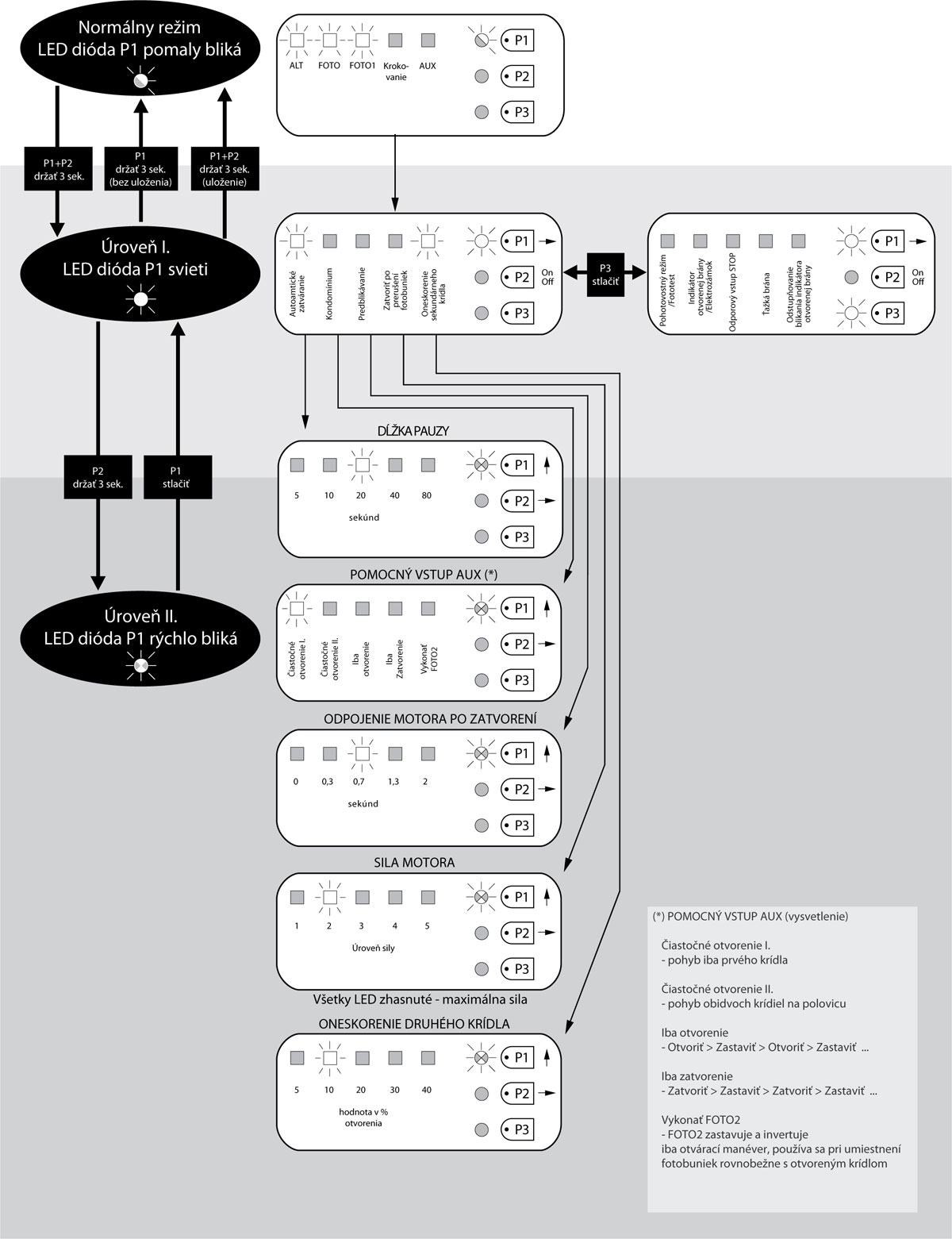

Styrenheten MC424L gör det möjligt att programmera flera funktioner, antingen genom att aktivera/inaktivera en funktion med programmering på nivå I, eller genom att ställa in en förinställd parameter med programmering på nivå II.
Programmeringen kan vid första anblick verka lite krånglig och svårbegriplig, men när du väl har förstått de två grundprinciperna hittar du snabbt rätt i menyn med lite fantasi.
I grunden handlar det om att förstå att programmeringen sker med tre knappar (P1, P2 och P3) och motsvarande lysdioder (P1, P2 och P3) samt indikeringslysdioderna L1, L2, L3, L4 och L5.
De olika knapparnas funktioner och lysdiodernas indikering beror på vilken programmeringsnivå du befinner dig på.

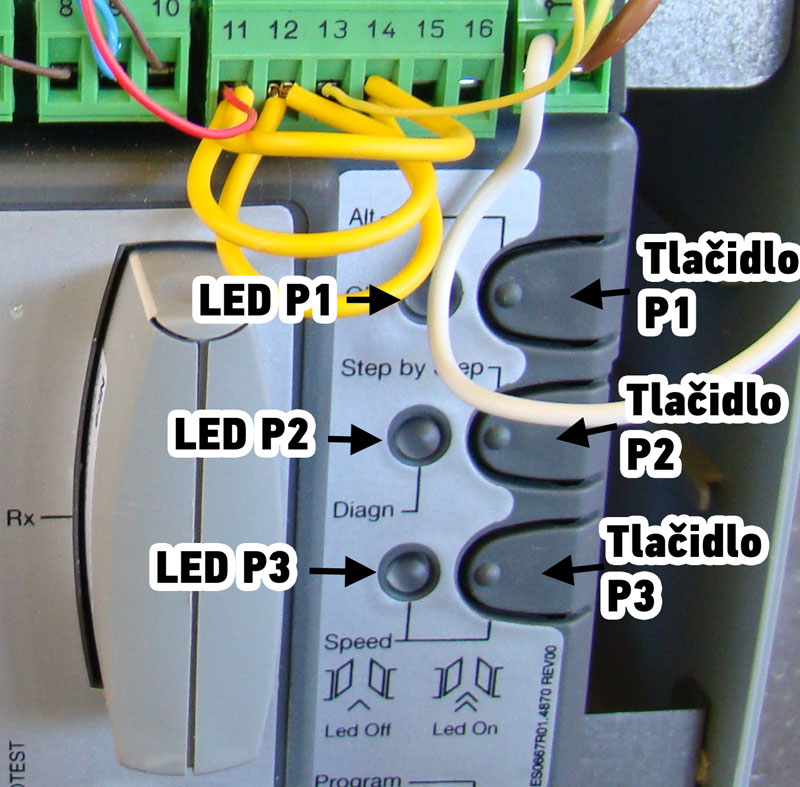

Styrenhet MCA2 har tre knappar för styrning och programmering av motorn:
 |
Knapp |
|---|---|
| P1 | |
| P2 | |
| P3 |
Styrenheten kan programmeras för 1 direktfunktion och 10 funktioner som kan aktiveras/inaktiveras och 5 inställbara funktioner (varav 5 ytterligare funktioner som kan aktiveras/inaktiveras på AUX-hjälpingången ):
Direktfunktion
Det finns en direktfunktion, nämligen att ställa in grindens rörelsehastighet Den kan växlas mellan lägena genom att trycka på P3 i normalt driftläge (dvs. inte i programmeringsläge):
| Funktion | På (lysdiod P3 lyser) | Av (lysdiod P3 är släckt) |
|---|---|---|
| Rörelsehastighet | hög hastighet (förinställd) | låg hastighet |
Funktioner som kan aktiveras
Det finns 10 funktioner som kan aktiveras, och de ställs in under programmering på nivå I. (förinställda värden är markerade med fetstil):
| Funktion | På (lysdioden lyser) | Av (lysdioden är släckt) |
|---|---|---|
| Automatisk stängning | När den inställda paustiden har gått börjar grinden stängas automatiskt. | Grinden rör sig endast när den får en styrsignal med fjärrkontroll, med nyckelbrytare, tryckknapp osv. |
| Bostadsrättsförening | Detta är användbart när flera användare styr motorn och deras kommandon kan kollidera, dvs. en börjar öppna medan en annan också vill öppna, men eftersom grinden redan öppnas börjar den stängas osv. Efter den första öppningssignalen ignoreras därför alla andra kommandon tills grinden har öppnats. | Grinden styrs stegvis: Öppna > Stoppa > Stäng > Stoppa > Öppna |
| Förblinkning | Varningsljuset blinkar i 3 sekunder innan grinden börjar röra sig. | Grinden börjar röra sig omedelbart, samtidigt som varningsljuset börjar blinka. |
| Stängning efter att fotocellerna har frikopplats | Detta är endast relevant om automatisk stängning. När man har passerat fotocellerna (dvs. fotocellerna har först blockerats och sedan återställts) börjar grinden stängas redan efter 4 sekunder, till exempel när ett fordon har kört ut. | Grinden börjar stängas först när den inställda paustiden automatisk stängning. |
| Fördröjning av det sekundära grindbladet | Ställer in om det sekundära grindbladet börjar röra sig med en fördröjning. Det är användbart när ett grindblad riskerar att skrapa mot det andra under rörelsen. Även om man använder elslutbleck. Fördröjningen kan ställas in i procent i programmeringen av nivå II. | Båda grindbladen börjar röra sig samtidigt. |
| Viloläge/Fototest |
Aktiverar utgången på plint nr 8: Påslaget viloläge, eller påslaget fototest. Endast en funktion kan vara aktiv åt gången. Välj vilken funktion som ska användas genom att följa rätt kopplingsschema. |
Inaktiverar utgången på plint nr 8: Viloläge av och fototest av. |
| Indikator för öppen grind/Elslutbleck | Utgången på plint 6–7 fungerar för elslutbleck, vilket innebär att låset frigörs under de första tre sekunderna när grinden öppnas. | Utgången på plint 6–7 fungerar för indikatorn för öppen grind. Blinkningssättet kan ställas in; se programmering av nivå I. Blinkningsmönster för indikatorn för öppen grind |
| Resistiv STOP-ingång | Förbindelsen mellan gemensam ingång och STOP-ingången ställs in på ett konstant motstånd på 8,2 kΩ (+25 % –25 %), till exempel för säkerhetskontaktlister. Mer information finns under STOP-ingång. | Till STOP-ingången kan du ansluta normalt slutna (NC) enheter som omedelbart stoppar grindens rörelse när kretsen bryts. |
| Tung grind | Motorerna behandlar grinden som tung, vilket innebär att styrenheten anpassar accelerationen och inbromsningen efter detta. | Styrenheten behandlar grinden som lätt. |
| Blinkningsmönster för indikatorn för öppen grind | Glödlampan som är ansluten till S.C.A.-ingången blinkar oregelbundet när grinden öppnas – ju närmare grinden är helt öppen, desto snabbare blinkar den; ju närmare den är stängd, desto långsammare blinkar den. | Glödlampan som är ansluten till S.C.A.-ingången blinkar långsamt när grinden öppnas och snabbt när den stängs. När grinden är öppen lyser glödlampan; när grinden är stängd är den släckt. |

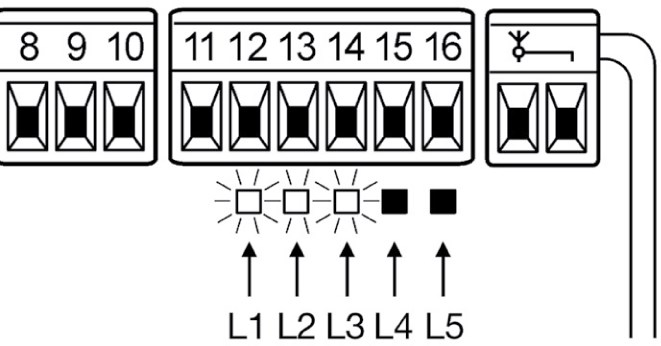

Justerbara funktioner
Det finns 5 justerbara funktioner (förinställda värden är markerade med fet stil):
| L1 lyser | L2 lyser | L3 lyser | L4 lyser | L5 lyser | ingen lyser |
|---|---|---|---|---|---|
| Pausens längd – Ställer in hur lång tid efter öppning det tar innan grinden stängs. Är endast relevant när automatisk stängning. | |||||
| 5 sekunder | 10 sekunder | 20 sekunder | 40 sekunder | 80 sekunder | – |
| AUX-hjälpingång – Aktiverar eller inaktiverar ytterligare 5 funktioner. | |||||
| Delöppning I – öppnar endast hela det primära grindbladet | Delöppning II – öppnar båda grindbladen halvvägs | Endast öppning – stegar igenom kommandona i sekvensen Öppna > Stopp > Öppna | Endast stängning – stegar igenom kommandona i sekvensen Stäng > Stopp > Stäng | Fotoceller FOTO2 – aktiverar fotocellsfunktionen FOTO2 | AUX-ingången (plint nr 16) används inte |
| Motorfrånkoppling efter stängning – När motorn når ändläget vid stängning fortsätter den att trycka en kort stund för att stänga grinden helt. Den här funktionen ställer in tiden för motorns eftergång så att den inte fortsätter att trycka mot grindbladen när grinden är stängd. | |||||
| ingen frånkoppling | 0,3 sekunder | 0,7 sekunder | 1,3 sekunder | 2 sekunder | – |
| Motorkraft – Motorerna är känsliga för friktion, vind och variationer i elnätet. Vid förhöjda nivåer av dessa faktorer kan de därför registrera ett hinder även när inget hinder finns. Genom att ställa in en högre kraft minskar du risken för detta. | |||||
| Låg kraft | Lägre kraft | Medelhög kraft | Högre kraft | Hög kraft | Högsta kraft |
| Fördröjning av det andra grindbladet – Ställer in den procentuella fördröjningen av det sekundära grindbladet. Procentandelen beräknas utifrån den normala sträcka som grindbladet tillryggalägger. | |||||
| 5 % | 10 % | 20 % | 30 % | 40 % | – |
Programmering, nivå I.
Förutsättningen är att styrenheten är i normalläge, vilket du kontrollerar genom att lysdioden P1 blinkar långsamt och P3-LED:en lyser inte.
Till programmeringsnivå I. kommer du sedan genom att trycka och hålla in knapparna P1+P2 i 3 sekunder tills alla lysdioder blinkar. Lysdioden P1 slutar blinka och börjar lysa med fast sken. Grattis, du befinner dig i programmeringsnivå I. på ”Skärm I". Till ”Skärm IIkommer du genom att trycka på knappen P3 och på samma sätt tillbaka till ”Skärm I". På vilken ”skärm” du befinner dig ser du på statusen för lysdioden P3, se tabellen.
| Skärm I | ||||
|---|---|---|---|---|
| P1-LED lyser, P3-LED lyser inte | ||||
| L1 | L2 | L3 | L4 | L5 |
| Automatisk stängning | Samkörning | Förblinkning | Stäng efter att fotocellerna har aktiverats | Fördröjning av den sekundära grinden |
| Skärm II | ||||
| P1-LED lyser, P3-LED lyser också | ||||
| L1 | L2 | L3 | L4 | L5 |
| Viloläge/fototest | Indikator för öppen grind/ellås | Resistiv STOP-ingång | Tung grind | Blinkintervall för indikatorn för öppen grind |
Genom att trycka på knappen P1 flyttar du mellan lysdioderna i riktning åt höger. När du kommer till den femte lysdioden L5, börjar du om från den första lysdioden L1, det vill säga att du cyklar genom alternativen. Den lysdiod som lyser för tillfället blinkar. Om blinkningen är kort, är funktionen inte aktiv, om blinkningen är längre är funktionen aktiv. Du växlar mellan kort och lång blinkning genom ett enda tryck på knappen P2.
När du har ställt in alla värden på önskat blinkningsläge (och därmed aktiverat eller inaktiverat funktionen), sparar du programmeringen och återgår till normalläget genom att trycka och hålla in knapparna P1+P2 i 3 sekunder.
Om du är nöjd med alla inställningar och inte vill ändra något, om du återgår från programmeringsnivå II, eller helt enkelt vill avsluta programmeringen utan att spara, behöver du bara trycka på och hålla in knappen P1 i 3 sekunder.
Därefter kan du gå till programmeringsnivå II. genom att trycka och hålla in knappen P2 i 3 sekunder. Men först måste du välja den funktion vars parameter du vill ändra.
Programmering, nivå II.
Förutsättningen är att styrenheten befinner sig i programmeringsnivå I. på ”Skärm I”, vilket du kontrollerar genom att se att lysdioden P1 lyser och lysdioden P3 inte lyser.
Välj den funktion som du vill ändra:
| L1 | L2 | L3 | L4 | L5 |
|---|---|---|---|---|
| Paustid | Hjälpingång AUX | Frånkoppling av motorn efter stängning | Motoreffekt | Fördröjning av den andra grinden |
Gå till önskad lysdiod genom att trycka upprepade gånger på knappen P1, på samma sätt som i programmeringsnivå I. Till programmeringsnivå II. kommer du sedan genom att trycka och hålla in knappen P2 i 3 sekunder. LED-lampan P1 slutar lysa och börjar blinka snabbt. Hurra, ni är i programmeringsnivå II.
Genom att trycka upprepade gånger på knappen P2 ställer ni in det parametervärde ni vill ha och tryck sedan en gång på knappen P1 för att återgå till programmeringsnivå I.
För att spara måste ni också trycka och hålla in knapparna P1+P2 i 3 sekunder (i programmeringsnivå I.).
Om du vill lämna utan att spara trycker du och håller in 3 sekunder endast knappen P1.
Det är väl inte så komplicerat? Principen är att förstå att du visserligen fortfarande ser 5 lysdioder och 3 knappar, men med hjälp av lysdiodernas indikering P1 och P2 kan du se var du befinner dig för tillfället. En tabell över möjliga statusar kan kanske vara till hjälp:
| LED P1 | ||||
|---|---|---|---|---|
| Lyser | Blinkar | Blinkar snabbt | ||
| LED P3 |
Lyser inte | Programmering nivå I. "Skärm I" |
Normalt läge |
Programmering nivå II. |
| Lyser |
Programmering nivå I. |
- | - | |
För att få en bättre överblick, här är hela programmeringsschemat (klicka för att öppna i full storlek):
Om du är osäker är du välkommen att kontakta vår tekniska support för NICE-drivsystem.
Anslutning av extra externa enheter till drivsystemet
|
Om du behöver ansluta extra enheter till drivsystemet som kräver extern strömförsörjning (t.ex. indikationsbelysning, nyckelbrytare, kortläsare, etc.), anslut enheten enligt informationen bredvid. Utspänningen är 30 Vdc -30% till +50% (vid användning av reservbatteri 24Vdc) med en maximal ström på 200mA. |
||||||||||||
Styrenhetens specialfunktioner
Radera minnet (återställ) på styrenheten NICE MC424LR10
Obs! Den här proceduren raderar endast styrenhetens minne; fjärrkontrollerna finns kvar i minnet.
- Tryck samtidigt på den första (OPEN) och den andra (CLOSE) knappen och håll dem intryckta
- När alla lysdioder L1..L8 börjar blinka (efter cirka 3-4 sekunder) släpper du knapparna
- Vänta 5 sekunder så återställs styrenheten till fabriksinställningarna.
För att kontrollera att minnet har raderats korrekt, koppla bort styrenheten från elnätet (eller ta ut nätsäkringen F1) och vänta tills alla lysdioder slocknar. När du återansluter enheten till elnätet bör alla lysdioder blinka i cirka sex sekunder om minnet har raderats helt. Om lysdioderna bara blinkade i tre sekunder, har raderingen troligen misslyckats och måste göras om.
Felsökning av drivsystemet
Om något är oklart för dig eller om du har något annat problem är du välkommen att kontakta vår tekniska support för NICE-drivsystem.
Beroende på problemets art
Under monteringen (eller om drivsystemet slutar fungera) kan du stöta på något av följande problem:
|
Problem |
Möjlig lösning |
|---|---|
|
Ingen lysdiod lyser |
Kontrollera att styrenheten får ström. Du kan kontrollera detta genom att mäta vid ingångarna 9-10 på kopplingsplinten, där värdet ska vara cirka 30Vdc, eller 24Vdc vid batteridrift. Kontrollera båda säkringarna och byt vid behov ut dem mot nya med samma specifikationer. |
|
Lysdioden P1 blinkar regelbundet, men lysdioderna L1 till L5 visar inte statusen för de anslutna enheterna |
Koppla bort styrenheten från elnätet en kort stund (eller ta ut nätsäkringen F1) och vänta tills alla lysdioder slocknar. Du kan ha fastnat i programmeringsläget. Kontrollera sedan alla enheters anslutningar till ingångarna 11 till 16. Du kan koppla bort alla och sedan ansluta dem igen en i taget för att hitta felet. |
|
LED P1 blinkar var 4:e sekund |
Styrenheten är i standbyläge |
|
Fasen för inlärning av grindbladets rörelse startar inte |
Fasen för inlärning av grindbladets rörelse startar endast om den inte redan har utförts eller om minnet har raderats. Om rörelsen har lärts in felaktigt, måste du först radera minnet. |
|
Fasen för inlärning av grindbladets rörelse har aldrig utförts tidigare och ändå vill den inte starta, eller så beter den sig onormalt |
Kontrollera först att alla anslutna enheter och säkerhetsanordningar fungerar som de ska. Kontrollera att ingen enhet aktiveras medan grindbladets rörelse lärs in. Innan själva inlärningen måste kontaktlamporna lysa korrekt och LED-indikatorn P1 blinka en gång per sekund. |
|
Fasen för inlärning av grindbladets rörelse har genomförts korrekt, men manövern startar inte |
Kontrollera att LED-indikatorerna för säkerhetsanordningarna FOTO, FOTO1 och eventuellt FOTO2 (om de är anslutna) samt LED-indikatorerna för enheterna Stegvis manövrering och AUX-hjälpingången är tända när ett rörelsekommando ges. Om funktionen FOTOTEST är aktiverad men fotocellerna inte fungerar som de ska, diagnoslampan blinkar fyra gånger. |
|
Grinden rör sig, men stannar under rörelsen och börjar röra sig åt motsatt håll |
I. Fotocellerna aktiveras. Det finns flera möjliga orsaker.:
Kontrollera fotocellernas anslutningar och tillhörande LED-indikatorer. II. En annan möjlighet är att grinden är för tung för drivningen eller att den hindras av stark vind. I så fall registrerar drivningen en ökad strömförbrukning och tolkar situationen som ett hinder (grindens rörelse kan även stoppas för hand). Diagnoslampan blinkar en gång om motor M1 har registrerat hindret och två gånger om det har registrerats av motor M2. Det finns två lösningar: 1. Aktivera inställningen för tung grind: Första nivån (LED P1 lyser): andra delen (LED P3 lyser)
Aktivera LED L4 Tunga grindar
Andra nivån
Under parametern Amperometrisk känslighet (motorkraft) ställ in Alla LED-indikatorer släckta: nivå 6 (maximal amperometrisk inställning)
|
Diagnostik med LED-indikatorn P2
Kommer snart.
Montering av reservbatteri till NICE MC424L-styrenheten
Reservbatteri NICE PS124 ingår inte som standard till drivningen, men kan beställas separat. Vid strömavbrott används batteriet för att driva grindmotorn. Batteriet laddas kontinuerligt från elnätet.
| 1. Fäll upp låsspärren för styrenhetens fäste 2. Lyft upp styrenhetens hållare |
3. Fäll upp styrenheten 4. Skjut in batteriet under styrenheten 5. Fäll ned låsspärren för styrenhetens fäste |
6. Bänd loss kontaktens plastskydd |
|---|---|---|
 |
 |
 |
Tekniska egenskaper för styrenheten NICE Moonclever MC424L
| Modell | NICE Moonclever MC424L | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Typbeskrivning | Elektrisk styrenhet för automatisk drift av slaggrindar. Levereras med styrenheten NICE MCA2, men utan radiomottagare. | ||||||||||||||||
| Strömförsörjning | 230V (+10% -10%) 50/60Hz | ||||||||||||||||
|
Effektförbrukning |
170W | ||||||||||||||||
| Reservkraftenhet | kan köpas till och installeras reservbatteriet NICE PS124 | ||||||||||||||||
| Utgång för varningslampa | för en varningslampa 24Vdc med glödlampa, max. 25W (t.ex. NICE Lucy LUCY24, NICE Moonlight ML24T) | ||||||||||||||||
| Utgångsindikator (S.C.A.) | - för en 24Vdc-glödlampa, max. 5W (utspänning +50% -30%), kan styra ett litet relä - eller för en 12Vac-glödlampa, max. 25W elektriskt lås |
||||||||||||||||
| FOTOTEST-utgång | 24Vdc max 100mA | ||||||||||||||||
| Tillbehörsutgång | 24 V DC, max. 200 mA | ||||||||||||||||
| STOP-ingång | för normalt slutna kontakter och enheter med konstant resistans på 8,2 kΩ | ||||||||||||||||
| Radiomottagare | utan mottagare, SM-kontakt för mottagare NICE SMXI, NICE OXI osv. | ||||||||||||||||
| Antenn-ingång | 50 Ω för koaxialkabel RG-58 (eller liknande) | ||||||||||||||||
| Drifttid | automatisk avkänning | ||||||||||||||||
| Paustid | kan ställas in på 5, 10, 20, 40 eller 80 sekunder | ||||||||||||||||
| Frånkoppling av motorn efter stängning | kan ställas in på 0; 0,3; 0,7; 1,3 eller 2 sekunder | ||||||||||||||||
| Fördröjning av grindbladet vid öppning | kan ställas in på 5, 10, 20, 30 eller 40 % av drifttiden | ||||||||||||||||
| Fördröjning av grindbladet vid stängning | automatisk avkänning | ||||||||||||||||
| Motorutgång M1 | för Wingo WG2024, WG3524, WG4024, WG5024 | ||||||||||||||||
| Motorutgång M2 | för Wingo WG2024, WG3524, WG4024, WG5024 | ||||||||||||||||
| Maximal kabellängd |
|
||||||||||||||||
| Drifttemperatur | −20 °C till +50 °C | ||||||||||||||||
| Användning i salthaltiga, sura och potentiellt explosiva miljöer | nej | ||||||||||||||||
| Skyddsklass | IP54 | ||||||||||||||||
| Mått | 232×310×122 (b×d×h) | ||||||||||||||||
| Vikt | 4,1 kg |
Varning! Ersättare finns – den nya styrenheten MCA2R30
Den nya styrenheten MCA2R30 ersätter enheten MCA2R10, vars föregångare var enheten MCA2. Styrenheten NICE MC424LR30 är utrustad med styrenheten NICE MCA2R30 med inbyggd radiomottagare. Kompatibel med motorerna från Nice: WG2024, WG3524, WG4024, WG5024, TOO3024, TOO4524 och XME2024.
Ändringar i styrenheten NICE MCA2R30 jämfört med MCA2R10
- Ny ordning på utgångarna, som i övrigt är oförändrade.
- Ny kontakt för anslutning av reservbatteri, med hjälp av den nya kabeln CABLA11. En ny reservströmkälla, PSS124, tillkommer.
- Förbättrad diagnostik.
- Lägre energiförbrukning i viloläge.
VARNING
Alla programmeringsprocedurer är oförändrade jämfört med den äldre styrenheten MCA2R10.
Jag vill beställa den här produkten. Hur gör jag?
Välj det sätt som passar dig bäst:
- beställ via webbutiken: använd knappen Köp och lägg produkten i varukorgen (du hittar knappen Köp i tabellen över produktens varianter).
- beställ via e-post: skicka din beställning till [email protected]
