NICE BF – fotoceller med klassisk anslutning (1 par)
TOP| Produkttillgänglighet: | ersatt | Produkten tillverkas inte längre, men som tur är har den ersatts av en nyare modell. |
|---|
Produktbeskrivning NICE BF – fotoceller med klassisk anslutning (1 par)
Ersättningsprodukt finns tillgänglig!
Fotoceller med klassisk koppling NICE BF har ersatts av en nyare modell NICE EPM.
Utomhus säkerhetsfotoceller NICE BF monteras mitt emot varandra över grindöppningens bredd eller på valfri plats där det finns risk för att grinden stöter emot ett hinder. De skapar en infraröd stråle och skickar en signal till grinden om att stoppa när strålen bryts.
De består av två synkroniserade komponenter: sändare TX och mottagare RX.

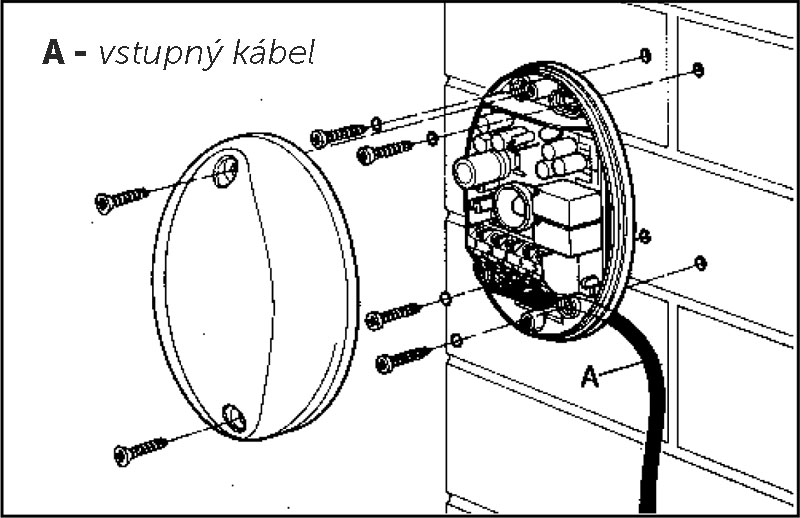

De monteras på en vägg, mur, stolpe eller valfri yta (utanpåliggande montering), på samma höjd och riktade mot varandra längs samma axel. Noggrann centrering krävs inte; inriktningen kontrolleras enkelt med lysdioden på mottagaren RX. Fotocellernas hölje är tillverkat av mycket tålig och slitstark polykarbonat. De är motståndskraftiga mot störningar från solljus och stöttåliga.
Om fotocellernas skyddskåpor skadas kan du köpa ett reservpar kåpor.
Fotocellernas räckvidd NICE BF
För att undvika problem med reflexer från omgivande föremål finns två räckviddsinställningar för den infraröda strålen:
- 15 m (standard)

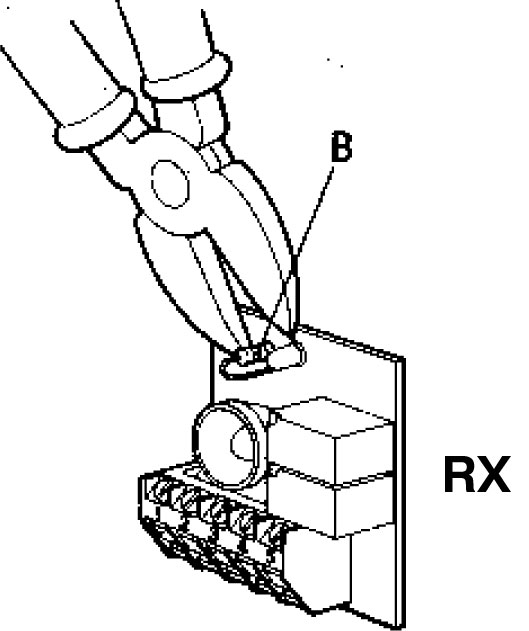

- 30 m (bryggan "B" på mottagaren RX måste brytas), se:
Obs! Fotocellernas räckvidd kan minska med 50 % vid ogynnsamma väderförhållanden (dimma, regn, damm osv.).
Synkroniserad anslutning av två par fotoceller NICE BF

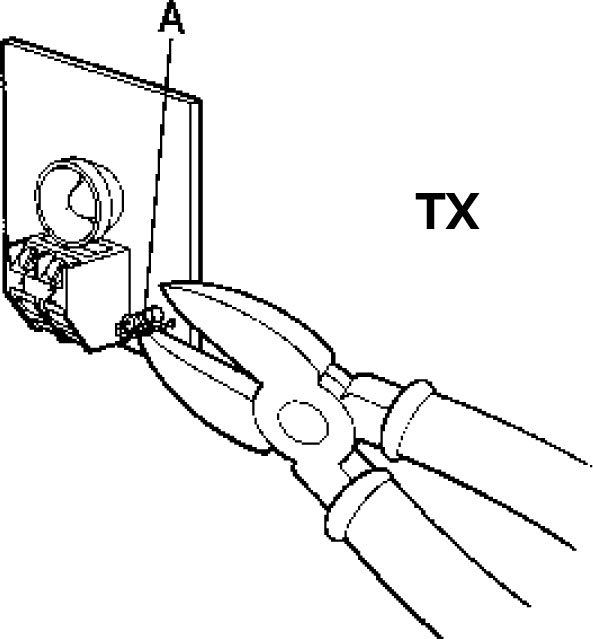

Fotocellerna NICE BF gör det möjligt att placera två par mycket nära varandra utan störningar. För den här anslutningen bryter du bryggan "A" på sändaren TX, se:
Fortsätt sedan enligt typ av strömförsörjning:

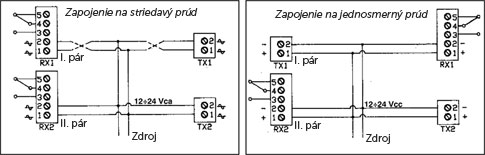

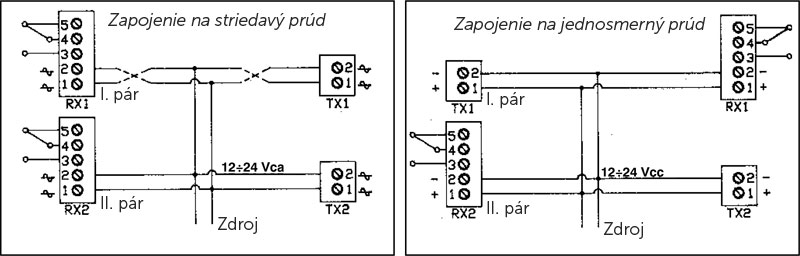

| Anslutning till växelström | Anslutning till likström |
|---|---|
|
Anslut båda paren till växelström och kasta om polariteten mellan det första och det andra paret. |
Vid anslutning till likström ansluter du mottagarna RX och sändarna TX omvänt för varje par. |
Kontrollera att FOTOCELLERNA ÄR KORREKT ANSLUTNA NICE BF
1. Bryt den infraröda strålen flera gånger för att kontrollera att reläet klickar och att lysdioden på mottagaren RX tänds:
Dioden lyser: fotocellerna är felinriktade; rikta in dem längs samma axel
Dioden lyser inte: fotocellerna är korrekt inriktade
2. Sätt på kåpan och kontrollera att fotocellerna fortfarande fungerar med den dämpande filteretiketten på plats.
3. Ta bort det dämpande filtret
Fotocellernas tekniska specifikationer NICE BF
| Räckvidd: |
|
|---|---|
| Strömförsörjning: | 12–24 DC/AC |
| Våglängd: | 880 nm |
| Frekvens för infraröd stråle: | 540 Hz |
| Strömförbrukning: |
|
| Drifttemperatur: | -20°C till 70°C |
| Reläutgång: | 1A max 24V |
| Mått | 54×84×27 mm (b×d×h) |

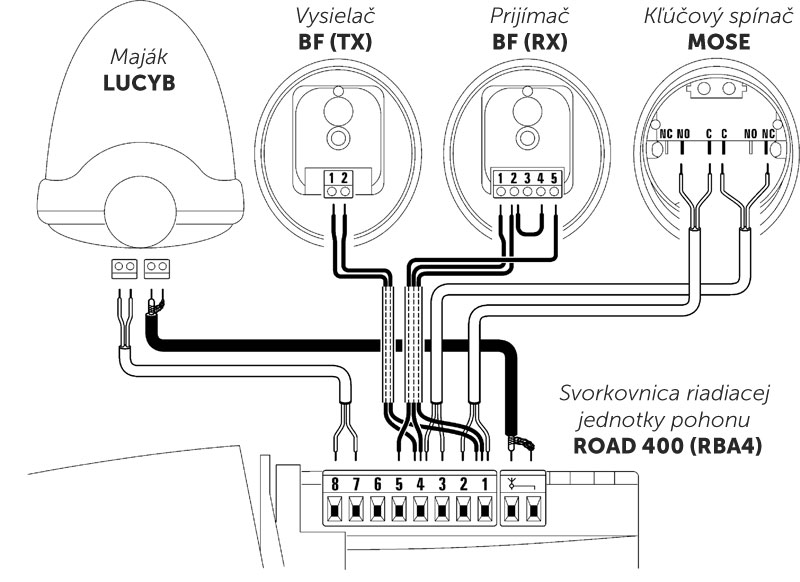

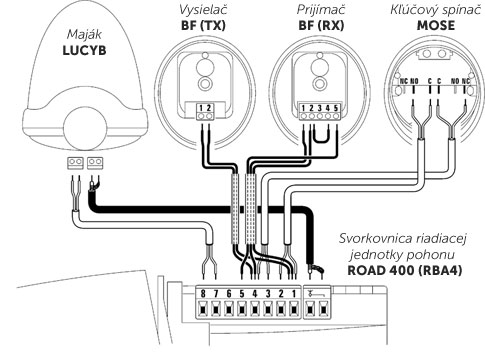

Anslutning av fotoceller NICE BF till motor NICE Road 400

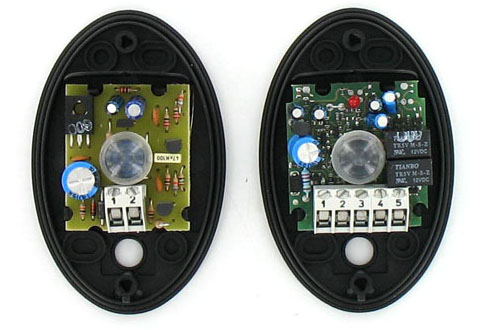

Fotocellernas insida NICE BF för grindmotor
