NICE Wingo WG2024 – separat motor för slaggrindar med grindblad upp till 2 m/400 kg
| Produkttillgänglighet: | I lager | Vi skickar normalt varor inom 24 timmar. |
|---|
i lager
2 217,07 kr inkl. moms
| Vikt |
|---|
| 6,00 kg |
Produktbeskrivning NICE Wingo WG2024 – separat motor för slaggrindar med grindblad upp till 2 m/400 kg
| Snabbnavigering på den här sidan: | ||
|---|---|---|
| Drivsystemet innehåller… | Alternativa drivsystem… | Prisvärda paket… |
| Kompatibla tillbehör… | Anvisning… | Val, begränsningar, livslängd… |
| Montering… | Bildgalleri… | Manuell frikoppling… |
| Tekniska egenskaper… | Fråga om vad som helst… | Montering av den bakre fästkonsolen... Konsolernas mått |
Drivsystemet NICE Wingo WG2024 är avsett för automatisering av slaggrindar med en grindbladslängd på upp till 2 m och en vikt på upp till 400 kg. Drivsystemet är intereverserande, och har ett tvådelat hölje av pressgjuten aluminium med en polyesterbeläggning som tål väderpåverkan. Alla rörliga delar på insidan är tillverkade av stål, lättmetallegeringar och teknopolymerer. Styrmuttern är tillverkad av brons för att ge god hållfasthet och tyst gång. Startkondensatorn sitter inuti drivsystemet för att göra monteringen så enkel som möjligt. Drivsystemen är måttmässigt bakåtkompatibla med den tidigare serien Moby och Pluto från den italienska tillverkaren NICE; alla fästmått och sprintdiametrar är desamma. Drivsystemet har 24 V, vilket gör det mer lämpat för situationer med frekvent användning än 230 V versionen, och är däremot inte lämplig för blåsiga miljöer, särskilt inte för grindar med ogenomskinlig, heltäckande fyllning. Däremot är det inte lämpligt för blåsiga miljöer, särskilt inte för grindar med ogenomskinlig, heltäckande fyllning.
Styrenhet MCA2R30 i styrenheten MC424LR30 möjliggör enkel programmering, automatisk inläsning av ändlägen, automatisk feldiagnostik, inställning av paustid vid automatisk stängning, gångtrafikfunktion, inbromsning före ändlägena, system för detektering av kollision med hinder samt möjlighet till nöddrift med hjälp av reservströmförsörjningen PS124, ingång för alla typer av säkerhetslister till drivsystemet och mycket mer.
Drivsystemen Wingo är ett prisvärt val med bra prestanda för automatisering av slaggrindar i privata miljöer och lättare industrimiljöer. Hela produktserien Wingo är pålitlig och tystgående. Detaljerade tekniska egenskaper ». Ladda ner bruksanvisningen ».

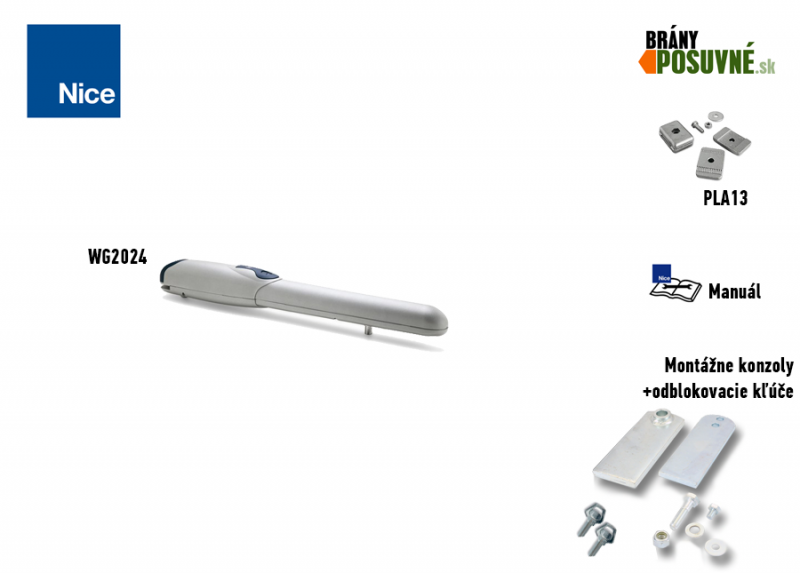

| Drivsystemet innehåller: | Kod | |||
|---|---|---|---|---|
 |
1 × | Drivsystem NICE Wingo WG2024 |
WG2024 |
|
|
Elektromekaniskt drivsystem NICE Wingo WG2024 för grindblad som väger upp till 400 kg och är upp till 2 m långa. |
||||
 |
1 × | Invändigt mekaniskt öppningsstopp | PLA13 | |
|
När detta används behövs inga externa markstopp. Inställningsanvisning. |
||||
 |
2 × | Frikopplingsnyckel | CM-B | |
|
Vid strömavbrott används den för att frikoppla drivsystemet, så att grinden kan manövreras manuellt genom att skjuta eller dra den. |
||||
 |
1 × | Främre svetsbar konsol | PMDSMAR04.4610 | |
|
Svetsas fast på grindbladets fasta del. Observera att den placeras på en annan höjd än den bakre konsolen. Ett alternativ med skruvmontering är PLA8. |
||||
 |
1 × | Främre konsolens sprint | R8.5120 Bricka V8X10.5102 Sprint |
|
|
Används för att fästa drivsystemets främre del vid den främre konsolen. |
||||
 |
1 × | Bakre fäste för svetsning | PMDSMP2.4610 | |
|
Svetsas på monteringsplattan med skruvar eller på en stålstolpe. Observera: det placeras på en annan höjd än det främre fästet. Ett alternativt förlängt fäste är PLA6. |
||||
 |

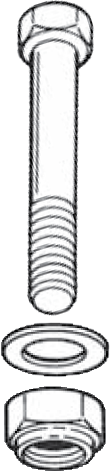

2 × | Tapp till bakre fäste | D10.5110 Mutter R10.5120 Bricka V10X40.5101 Tapp |
|
|
Används för att fästa drivenhetens bakre del vid det bakre fästet. |
||||
 |
1 × | Monteringsanvisning för NICE Wingo WG2024 | Ladda ner | |
|
Monteringsanvisning för en lyckad installation, med illustrerade kopplingsscheman, programmeringsinstruktioner och parkoppling av fjärrkontroller. |
||||
Viktig information: Den här drivenheten är en fristående enhet, dvs. den fungerar inte på egen hand. Vi erbjuder den separat i vår webbutik så att du kan sätta ihop en automatiseringslösning helt efter dina egna önskemål. Till drivenheten måste du köpa minst en styrenhet (NICE Moonclever MC424LR10), eventuellt även andra tillbehör. Om du inte har någon tydlig uppfattning om vad du behöver är det bäst att börja med att titta på våra prisvärda färdigkomponerade paket.
(Passar den här drivenheten för mig?)
Jämför med andra drivenheter:
| « Svagare drivenhet | Alternativ drivenhet | Starkare drivenhet » | |||||
|---|---|---|---|---|---|---|---|
|
Nej. |
NICE Wingo 230 V-drivenhet:
Prisuppgift och leverans på beställning. |
|
Prisvärda paket med drivenheten NICE Wingo WG2024:
| Paket för enkelbladig grind » | Paket för dubbelbladig grind » |
|---|---|
|
Wingo-drivenhet för grindblad upp till 400 kg/2 m, styrenhet, fjärrkontroll, mottagare. |
2 × Wingo-drivenhet för grindblad upp till 400 kg/2 m, styrenhet, fjärrkontroll, mottagare. |
| Paket för enkelbladig grind med fotoceller » | Paket för dubbelbladig grind med fotoceller » |
|
Wingo-drivenhet för grindblad upp till 400 kg/2 m, styrenhet, fjärrkontroll, mottagare, fotoceller, varningsljus, nyckelbrytare. |
2 × Wingo-drivenhet för grindblad upp till 400 kg/2 m, styrenhet, fjärrkontroll, mottagare, fotoceller, varningsljus, nyckelbrytare. |
| Paket för enkelbladig grind med tillbehör » | Paket för dubbelbladig grind med tillbehör » |
|
Wingo-drivenhet för grindblad upp till 400 kg/2 m, styrenhet, fjärrkontroll, mottagare, fotoceller, varningsljus, nyckelbrytare. |
2 × Wingo-drivenhet för grindblad upp till 400 kg/2 m, styrenhet, fjärrkontroll, mottagare, fotoceller, varningsljus, nyckelbrytare. |
Tillbehör som är kompatibla med NICE Wingo WG2024-drivenheten
Vi rekommenderar även att du köper till kompatibla tillbehör till drivenheten:
| Vad | Varför | Typ |
|---|---|---|
| Styrenhet | Styrelektronik för drivenheten. | |
| Varningslampa | Blinkar för att signalera att grinden är i rörelse – lämplig vid utfarter med dålig sikt. Inkluderar även en antenn – ger fjärrkontrollen längre räckvidd. |
Alternativt alla varningslampor med 12V–24V strömförsörjning från andra tillverkare. |
| Fotoceller | De upptäcker hinder när grinden stängs och stoppar rörelsen – grinden kör inte in i bilar eller personer. | |
| Sändare | För fjärrstyrning av grinden. | |
| Mottagare |
För fjärrstyrning av grinden. I styrenheten MCA2R30 är mottagaren redan inbyggd. Dessa extra mottagare är tillval. |
|
| Antenn |
För bättre räckvidd för fjärrkontrollen. |
|
| Knappsats |
Om du skulle glömma fjärrkontrollen, eller om många fordon eller personer kommer till dig och du inte vill ge alla en fjärrkontroll eller öppna grinden manuellt. |
|
| Nyckelbrytare |
För att styra grinden med en nyckel via en brytare som är ansluten till drivenheten med kabeldragning. |
|
| Kortläsare |
Styrning av drivningen genom att hålla ett kort eller en nyckelbricka mot kortläsaren. |
|
| Ellägen |
Säkerhetsellåsen synkroniseras med drivningen via styrenheten. När ett kommando skickas till drivningen låses ellåset först upp. Därefter börjar grinden öppnas, och när grinden har stängts låses ellåset igen. De behövs när grindbladet är längre än 3,5 m. |
|
| Reservkraftaggregat |
Reservkraftkälla. |
Manual till NICE Wingo WG2024-drivning
Manual till NICE-drivning Wingo WG2024 ladda ner här:
Manual till NICE Wingo WG2024-drivning
Val av drivning – är drivningen NICE Wingo WG2024 lämplig för min grind?
|
|

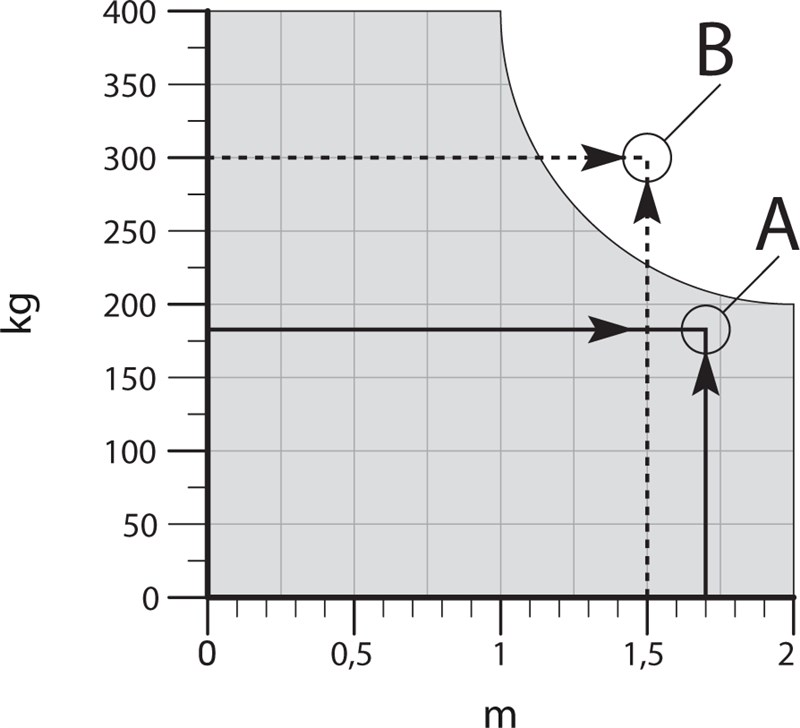

Gränsvärden för NICE Wingo WG2024-drivningVarje grind har en viss grindbladslängd (och därmed hävarm) och vikt (och därmed belastning på hävarmen), och varje drivning har sina begränsningar. NICE Wingo WG2024-drivningen lämpar sig för grindbladslängder och grindvikter enligt bilden till vänster. Det innebär att drivningen lämpar sig för en grind från 400kg/1m till 200kg/2m. Exempel: Värde B, med ett grindblad som väger 300kg och är 1,5 m långt, ligger utanför det tillåtna intervallet och är därför olämpligt. Välj en starkare drivning. Värde A, med ett grindblad som väger 180kg och är 1,7m långt, är lämpligt. Du kan installera den. |

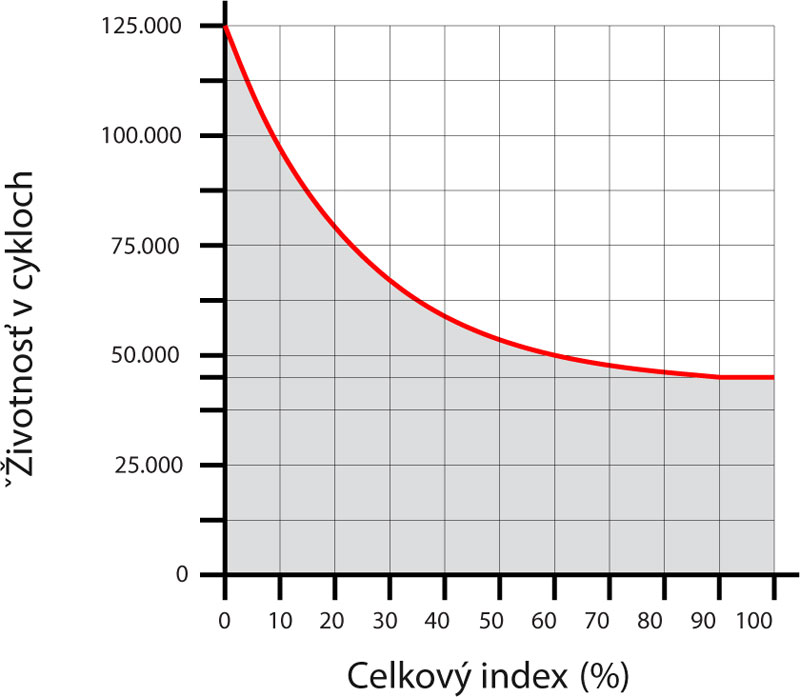

Livslängd för NICE Wingo WG2024-drivning
Beräkna i följande tabell belastningsindexen för grindbladets vikt och längd och lägg till index för andra faktorer om sådana förekommer. Läs sedan av drivningens livslängd i antal cykler i diagrammet.
Exempel: Jag har en grind med en passagebredd på 3 m (2 grindblad à 1,5m) och en konstruktionsvikt inklusive fyllning på högst 100kg per grindblad. Jag beräknar grindbladets längdindex till cirka 20, plus grindens viktindex 10. För säkerhets skull lägger jag också till index 10 för låg temperatur, eftersom vintrarna är stränga här. Det ger ett totalindex på 40. Av diagrammet framgår att drivningens livslängd är cirka 60.000 cykler. Med 10 manövreringar per dag motsvarar det en livslängd på cirka 16 år.
| Hela automatikens egenskaper | Index | Livslängdsdiagram |
|---|---|---|
|
Ett grindblads vikt |
Rekommenderat maximalt totalindex är upp till 60%. (Det vill säga 50.000 cykler, vilket motsvarar 13 år vid normal drift med 10 cykler/dag) |
|
| Upp till 100 kg | 10 | |
| 100-200 kg | 20 | |
| 200-300 kg | 30 | |
| Grindbladets längd | ||
| 1-2 m | 20 | |
|
Andra faktorer (om sannolikheten att de förekommer överstiger 10%) |
||
| Omgivningstemperatur över 40°C, under 0°C eller luftfuktighet över 80% | 20 | |
| Grindblad med heltäckande fyllning | 15 | |
| Vindutsatt område | 15 | |
Installation av NICE Wingo WG2024-drivning

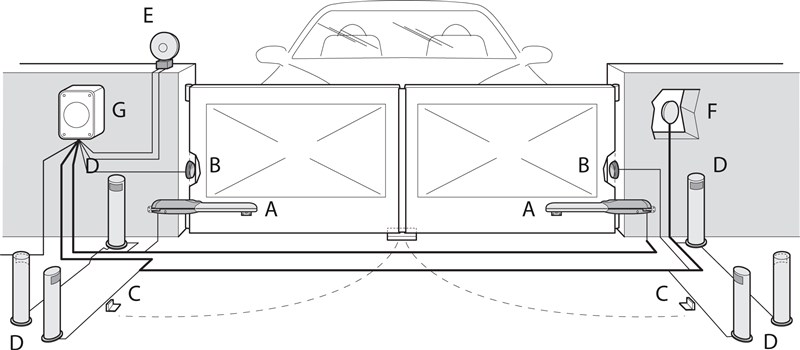

Typisk (tillval) koppling av drivning med tillbehör ser ut så här:
Tillbehörslista
|
Kabeldragning för NICE Wingo WG2024-drivning

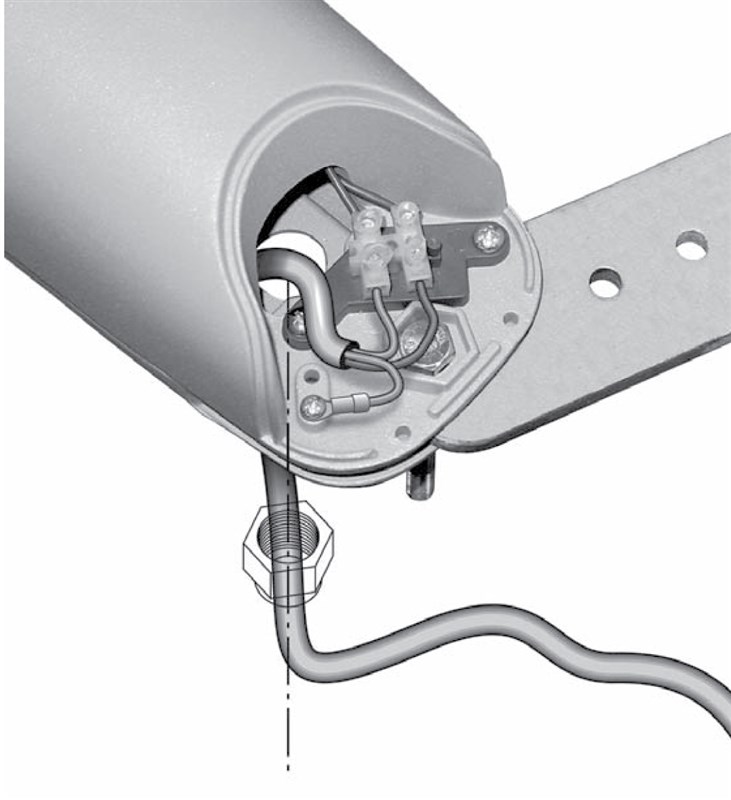

| 1. Öppna drivningens kåpa | 2. Dra igenom och anslut nätkabeln |
|---|---|
 |
 |
I. Montering av bakre fästkonsol
 |
 |

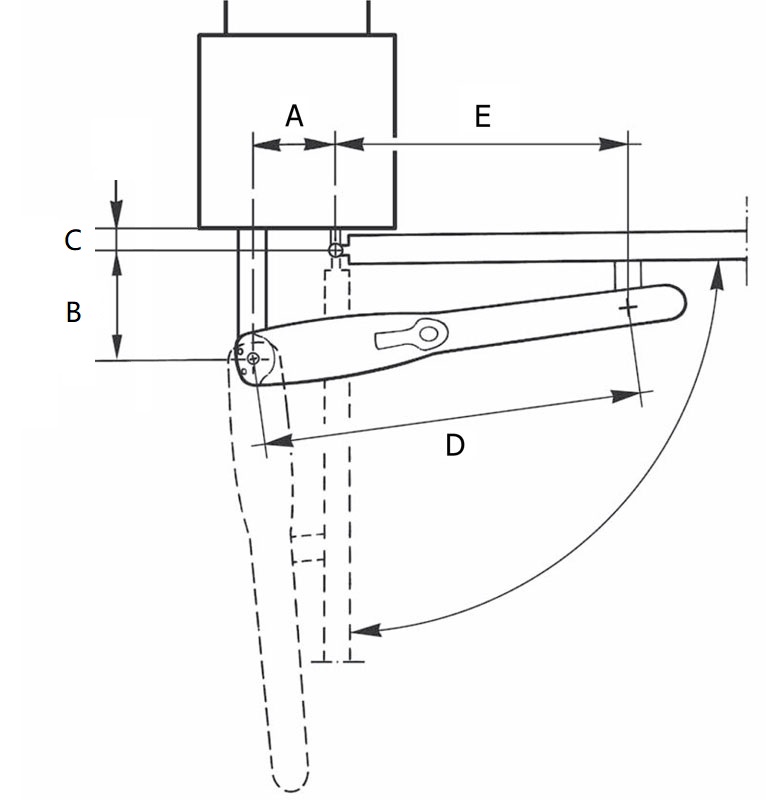

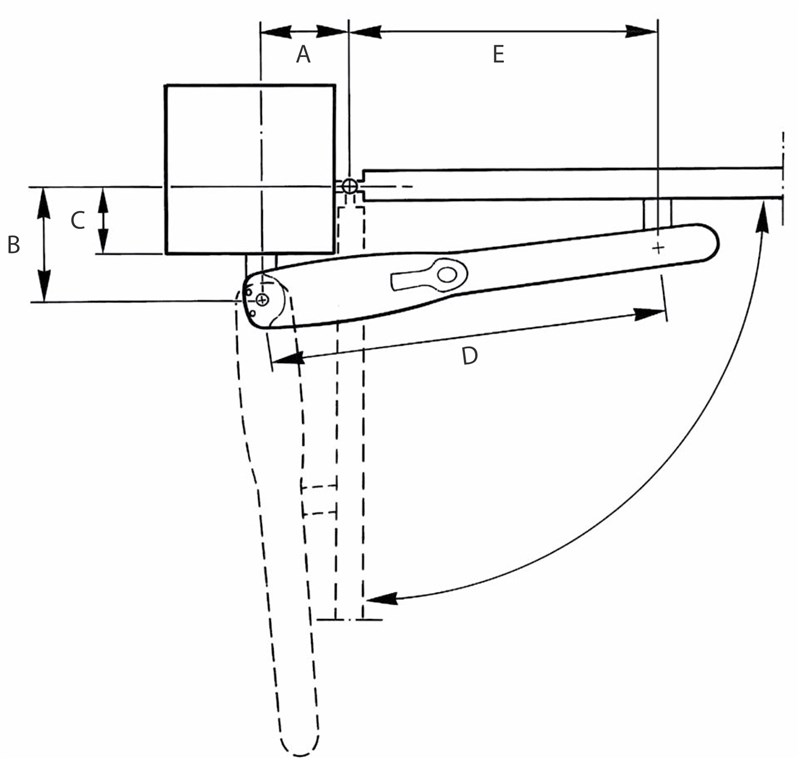

| Illustration av öppning inåt | Illustration av öppning utåt |

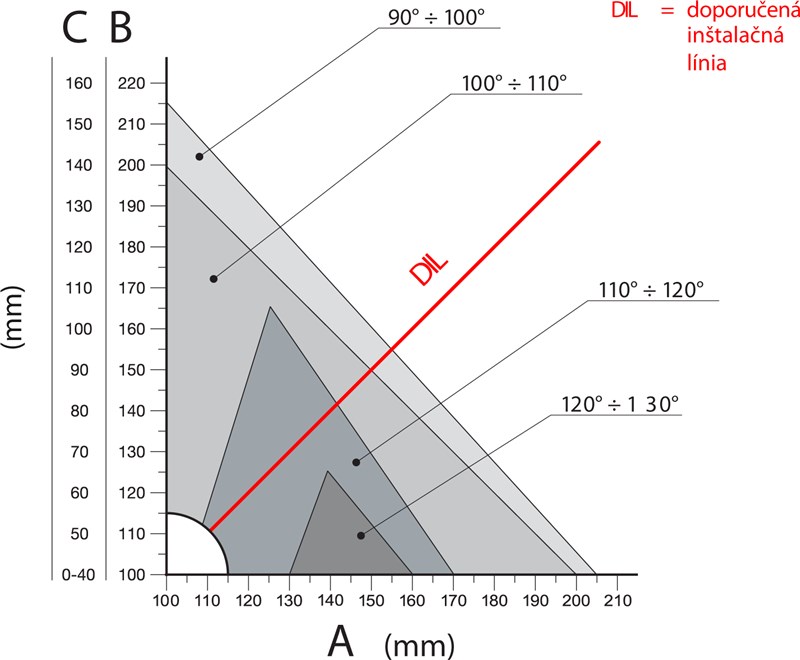

Beräkna den bakre konsolens position med hjälp av diagrammet, där du kan läsa av måtten A och B och maximal öppningsvinkel. Observera att värdena A och B måste vara ungefär lika (helst identiska) för att drivenheten ska kunna röra sig jämnt linjärt.
 |
 |

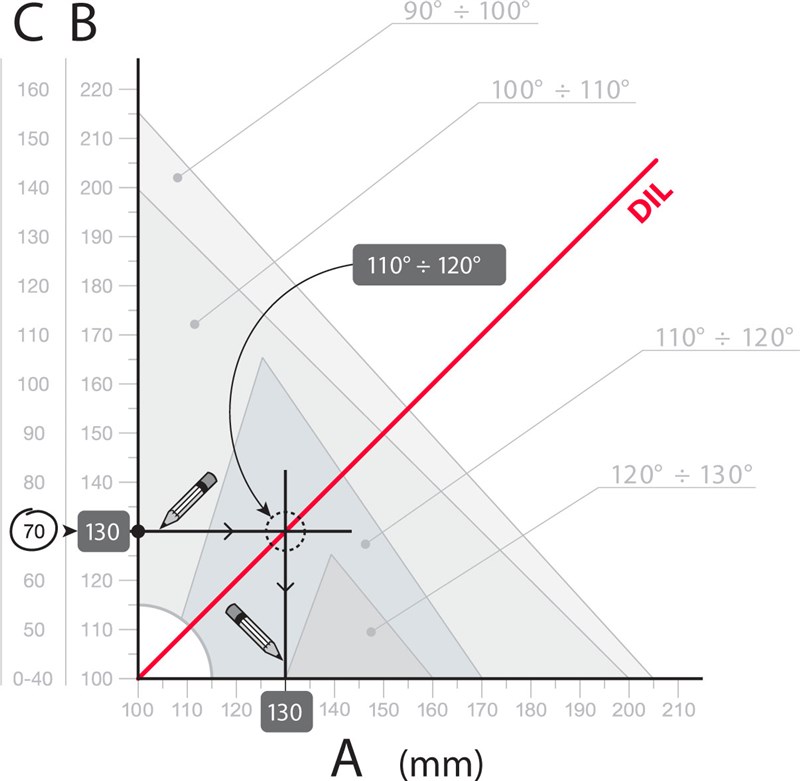

| Beräkningsdiagram | Exempel på avläsning av värden i diagrammet |
Kompletta mått för förankringskonsolen.
Beräkningsförfarande:
- Mät avståndet C i illustrationen
- I diagrammet dra en horisontell linje som skär det uppmätta värdet C
- Där linjen skär DIL (Rekommenderad installationslinje) får du fram den maximala öppningsvinkeln
- Om den fastställda maximala öppningsvinkeln inte är lämplig behöver värdet A justeras och vid behov även värdet B, så att de blir ungefär lika (helst identiska)
Innan du fäster konsolen på stolpen eller väggen måste den kapas till önskad längd enligt måtten A och B och svetsas fast på monteringsplattan.
 |
 |
| 1. Kapa konsolen till önskad längd | 2. Svetsa fast den avkortade konsolen på monteringsplattan |
Den medföljande konsolen är 150 mm lång. Om du behöver en längre konsol för särskilda förhållanden eller om du vill att grinden ska öppnas utåt rekommenderar vi att du beställer den förlängda konsolen NICE PLA6.
|

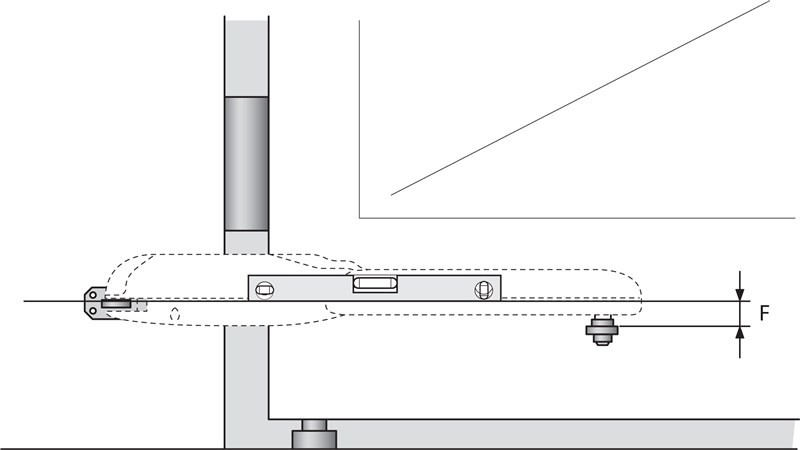

Innan du fäster den bakre konsolen bör du kontrollera att den främre konsolen hamnar på grindbladets fasta del, eftersom det är en höjdskillnad mellan den främre och bakre konsolen, vilket framgår av bilden.
Skillnad F = 30 mm. |
 |
Om allt stämmer fäster du den bakre konsolen på stolpen eller väggen med skruvar, pluggar och brickor.
II. Montering av främre fästkonsol
Den främre konsolen ska monteras på grindbladet på ett avstånd som bestäms av värdena D och E, som du kan läsa av i tabellen (värdet D är fast och är 700 mm):
| A | 100 | 110 | 120 | 130 | 140 | 150 | 160 | 170 | 180 | 190 | 200 | 210 | 220 | 230 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| E | 600 | 590 | 580 | 570 | 560 | 550 | 540 | 530 | 520 | 510 | 500 | 490 | 480 | 470 |
Den medföljande konsolen är avsedd för svetsning. Om du i stället vill ha en konsol för skruvmontering rekommenderar vi att du beställer det alternativa konsolen för skruvmontering NICE PLA8.
- Beräkna från tabellen värdet E
- Beräkna höjden enligt bilden konsolhöjderna (visa bilden)
- Fäst konsolen på grindbladet (om du svetsar fast konsolen rekommenderar vi att du tills vidare bara häftar fast den)

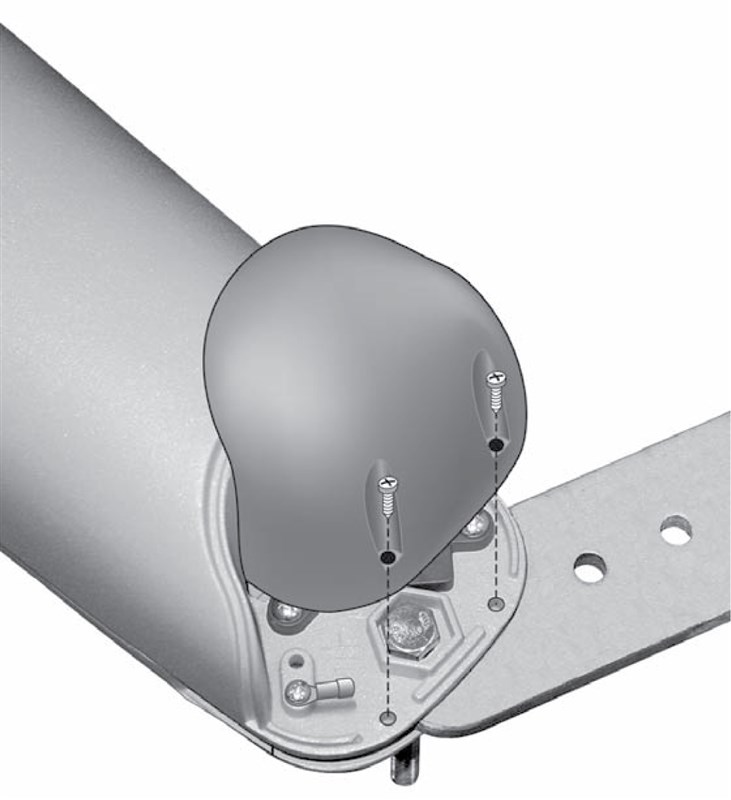

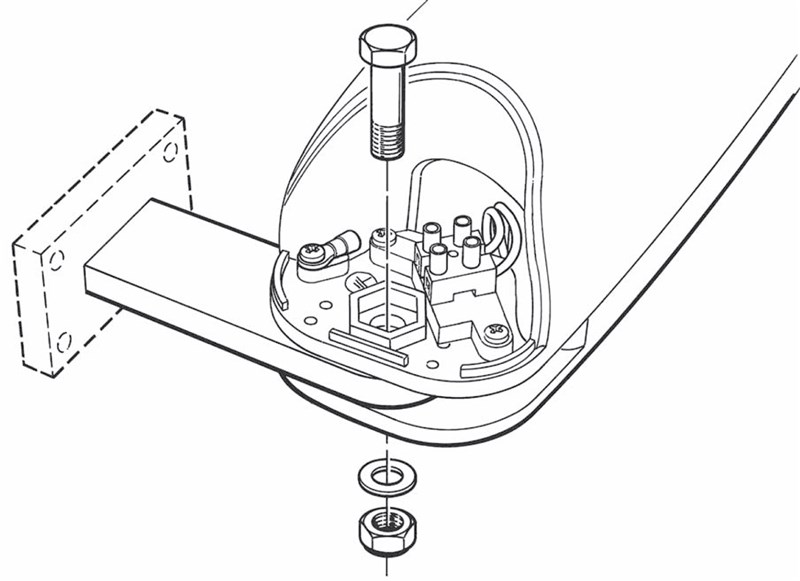

III. Montering av grindmotorn på den bakre konsolen
 |
|

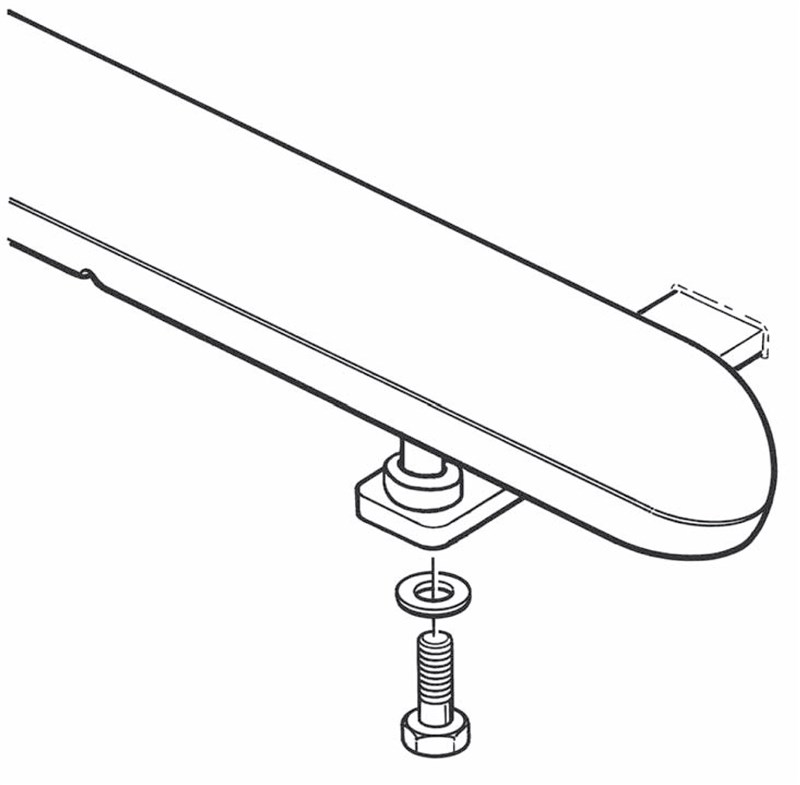

IV. Montering av grindmotorn på den främre konsolen
 |
|

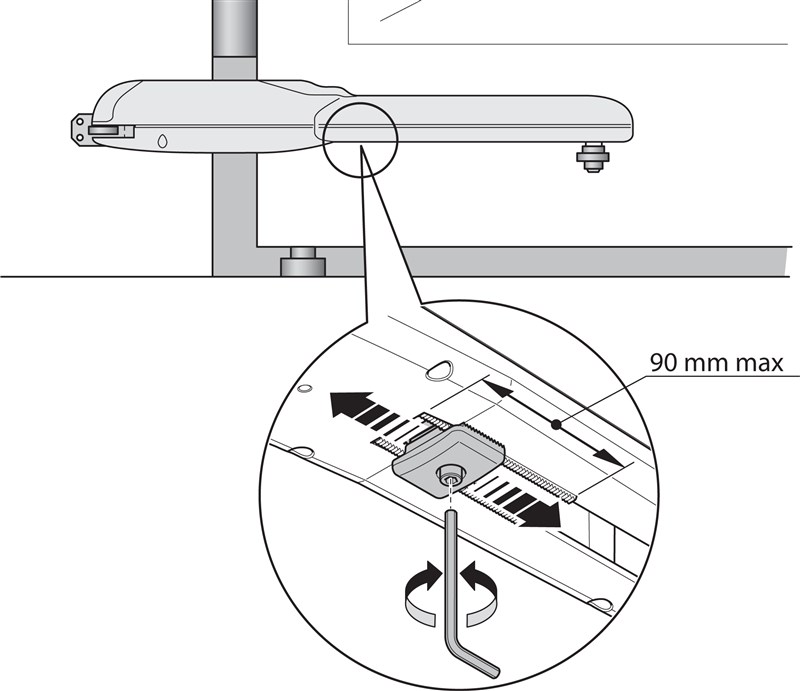

V. Inställning av det mekaniska rörelsestoppet
Om det inbyggda mekaniska rörelsestoppet används, som motorn stöter mot vid öppning, behövs inga externa markstopp. Inställningen görs på följande sätt:
 |
|
Bildgalleri för NICE Wingo-motorn
|
Monteringsexempel |
Monteringsexempel |
Monteringsexempel |
|
Monteringsexempel |
Monteringsexempel |
Monteringsexempel |
|
Monteringsexempel
|
Frikopplad motor |
Motor med kåpan av |
|
Bakre delen undertill |
Exempel på snäckväxeln och det inbyggda mekaniska stoppet |
Främre delen undertill |
|
Bakre delen med ansluten kabel |
Manuell frikoppling av NICE Wingo WG2024-motorn
Vid strömavbrott kan du inte styra grinden med fjärrkontrollen. Därför kan motorn frikopplas med frikopplingsnyckeln så att grinden kan manövreras manuellt:

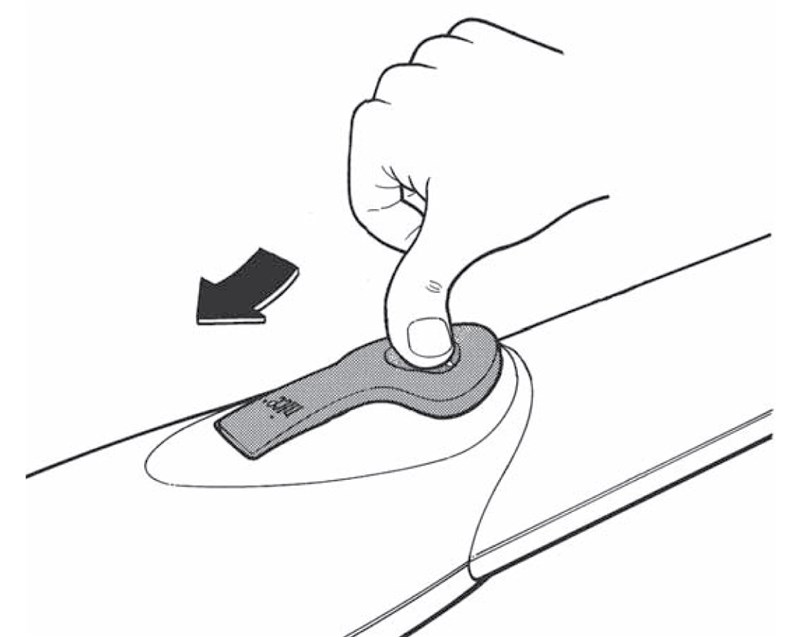

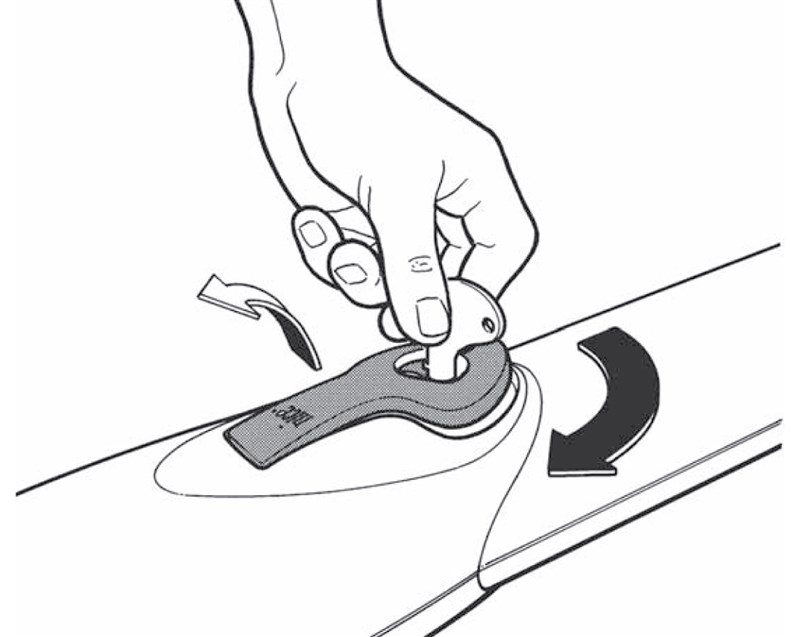

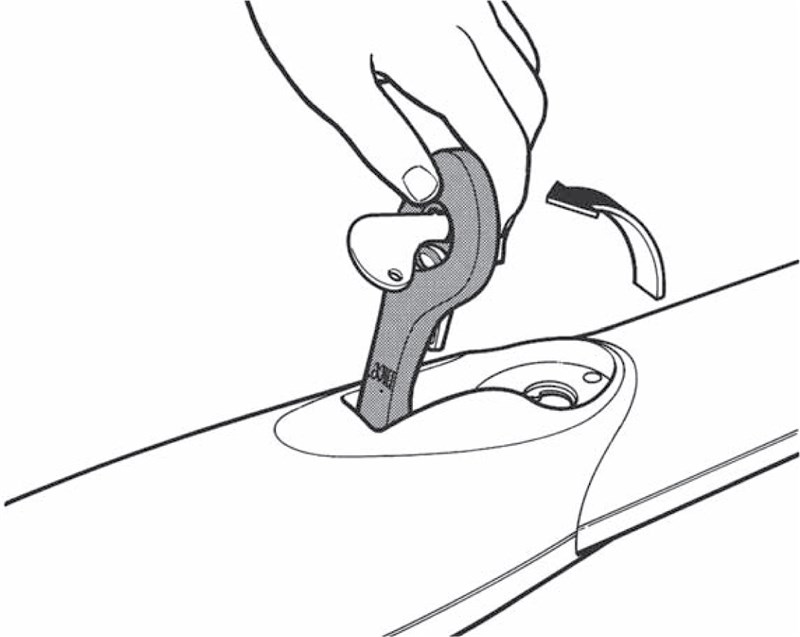

| 1. Skjut undan kåpan över frikopplingslåset | 2. För in frikopplingsnyckeln och vrid den medurs | 3. Dra ut frikopplingsspaken så kan du manövrera grinden manuellt |
|---|---|---|
 |
 |
 |
Tekniska specifikationer för NICE Wingo WG2024-motorn
| Modell | NICE Wingo WG2024 |
|---|---|
| Typbeskrivning | Elektromekanisk växelmotor för automatisk drift av slaggrindar i privat miljö. |
| Kraft | 1500N |
| Nominell kraft | 500N |
| Hastighet | 0,018 m/s |
| Nominell hastighet | 0,013 m/s |
| Gräns för antal cykler i följd | 40 cykler/timme |
| Rotationsförflyttningens längd | 320 mm |
| Livslängd | från 125 000 till 80 000 cykler, beroende på grindbladets vikt och längd samt på drivningens inställning |
| Matningsspänning | 24Vdc |
| Effektförbrukning [Belastning] |
85W [3,5A] |
| Nominell effektförbrukning [Nominell belastning] |
50W [2A] |
| Isoleringsklass | A |
| Drifttemperatur | -20°C till +50°C |
| Kapslingsklass | IP44 |
| Mått | 98×770×95 (b×l×h) |
| Vikt | 6kg |
