NICE MOF - Moon-fotoceller – fotoceller med klassisk anslutning, (1 par)
| Produkttillgänglighet: | inte tillgänglig | Vi hjälper dig gärna att välja en ersättningsprodukt. Tveka inte att kontakta oss. |
|---|
Produktbeskrivning NICE MOF - Moon-fotoceller – fotoceller med klassisk anslutning, (1 par)
Observera: Fotocellerna NICE Moon MOF tillverkas inte längre och är därför inte tillgängliga. Som ersättning kan du välja fotocellerna NICE BF, NICE Era Photocell EPS eller NICE Era Photocell EPM..
Möjlighet att köpa ersättningsskydd till fotocellerna: NICE-ND-PRB-MOFB
Säkerhetsfotoceller för utomhusbruk NICE MOF (teknisk specifikation) installeras mitt emot varandra över grindens öppningsbredd, eller på valfri plats där det finns risk för att grinden stöter emot ett hinder. De skapar en infraröd stråle längs den optiska axeln, och när strålen bryts skickas en signal till grinden om att stoppa rörelsen. När strålen bryts skickas en signal till grinden om att stoppa rörelsen. De kan användas med utrustning som stöder ett klassiskt kopplingssystem (dvs. 12–24 V matning och en NC- eller NO-krets).
De består av två synkroniserade komponenter: sändaren TX och mottagaren RX.
Montering av fotocellerna NICE MOF

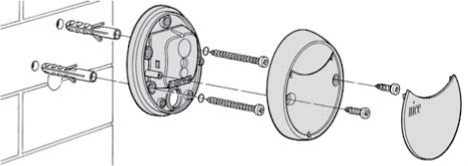

1. Fotocellerna monteras på en vägg, mur, stolpe eller valfri yta (utanpåliggande montering), på samma höjd och riktade mot varandra längs samma axel. Monteringsytan måste vara plan så att fotocellerna enkelt kan riktas in:

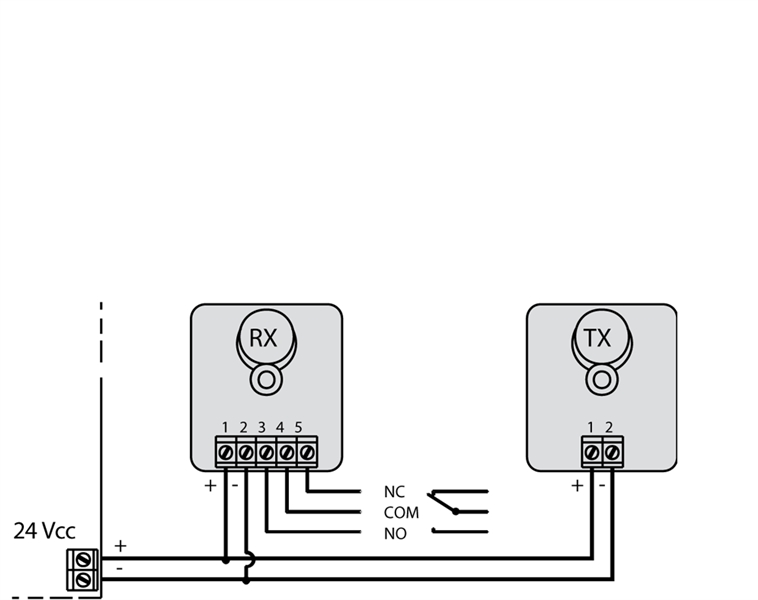

2. Anslut sedan fotocellerna enligt kopplingsschemat som medföljer din drivenhet eller styrenhet (se kopplingsschemat för NICE Road 400 – styrenhet RBA4). Det universella kopplingsschemat ser ut så här:

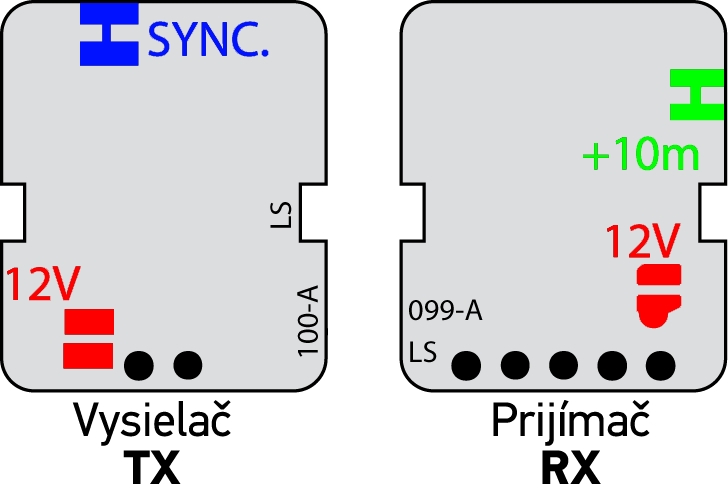

3. Fotocellerna är som standard inställda för 24 V matning. Om du behöver 12 V matning, löd ihop anslutningen på kretskortets baksida på både sändaren TX och mottagaren RX, vid markeringen "12V".
4. Om avståndet mellan sändaren TX och mottagaren RX överstiger 10 m, bryt förbindelsen på kretskortets baksida på mottagaren RX, vid markeringen "+10m".
5. Om öppningsvinkeln ska vara mindre än ±5°, montera den reducerande konen (medföljer) på mottagaren RX enligt följande anvisningar:
| Bänd loss fotocellens kåpa | Ta ut elektroniken |
|---|---|
 |
 |
| Bänd loss kretskortet | Montera den reducerande konen |
 |
 |
6. För att kontrollera att anslutningen är korrekt, se kapitlet Kontroll av funktion och felsökning, eller fortsätt för information om anslutning av flera fotocellpar:
Anslutning av två fotocellpar NICE MOF

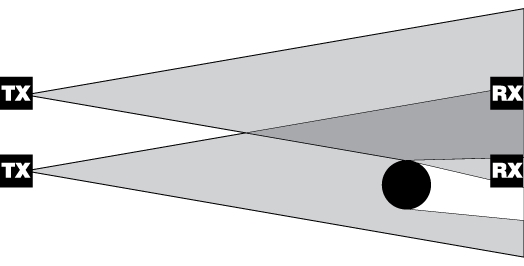

Placera fotocellerna runt grinden eller garageporten. Om du monterar två fotocellpar kan det uppstå störningar mellan sändaren TX i det första paret och mottagaren RX i det andra paret. Se bilden:
För att undvika störningar mellan två par som är placerade nära varandra måste växelströmsmatning finnas tillgänglig. Bryt sedan SYNC-förbindelsen på båda sändarna TX enligt bilden:

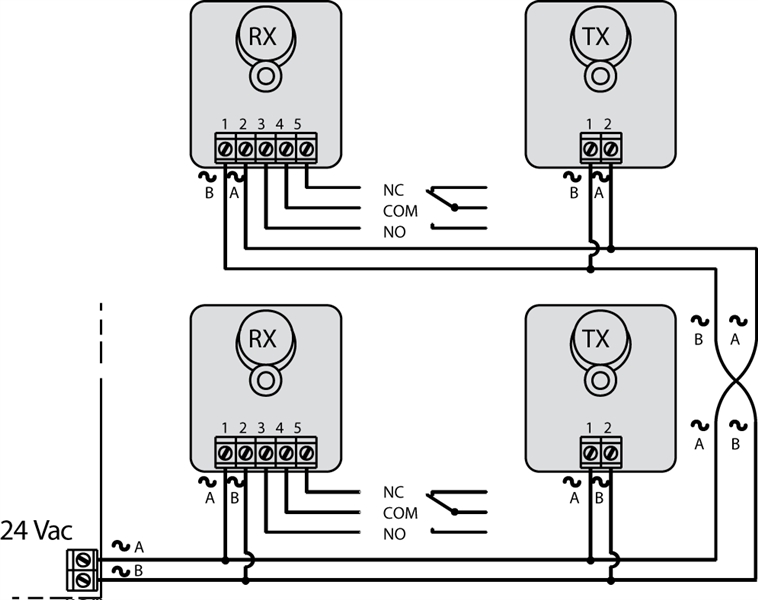

Dessutom måste det andra fotocellparet anslutas omvänt. Se bilden:
Kontroll av funktion och felsökning för fotocellerna NICE MOF
 |
När fotocellerna har installerats kontrollerar du LED-indikatorn på mottagaren RX. LED-indikatorns blinkningar kan visa följande situationer: |
| LED "L" | Situation | Åtgärd |
|---|---|---|
| Lyser inte | Allt är i sin ordning | Ingen åtgärd behövs. |
| Blinkar långsamt | Mottagaren RX tar emot en svag signal | Justera fotocellernas inriktning. |
| Blinkar snabbt | Mottagaren RX tar inte emot någon signal | Kontrollera att det inte finns något hinder på den optiska axeln mellan sändaren TX och mottagaren RX. Kontrollera att TX och RX är centrerade mot varandra. |
| Lyser | Hinder detekterat | Ta bort hindret |
Tekniska specifikationer för fotocellerna NICE MOF
| Produkttyp | Detektor för automatiserade slaggrindar, skjutgrindar och garageportar, bestående av en sändare TX och en mottagare RX. |
|---|---|
| Teknik | Direkt optisk TX–RX-överföring med modulerad infraröd stråle. |
| Matning/utgång |
|
| Strömförbrukning |
Ett par: 55 mA, bestående av:
|
| Detektionsförmåga | Ogenomskinliga föremål större än 50 mm som passerar genom den optiska axeln mellan sändaren TX och mottagaren RX med en hastighet under 1,6 m/s. |
| Sändarvinkel för sändaren TX | 20° ±25% |
| Mottagarvinkel för mottagaren RX |
|
| Normal räckvidd | 15 m (kan minska med 50 % vid dåliga väderförhållanden) |
| Maximal räckvidd | 30 m med bruten förbindelse "+10m" |
| Reläutgång | Max. 500 mA och 48 V |
| Användning i sura eller salthaltiga miljöer eller i miljöer med förhöjd explosionsrisk | Nej |
| Montering | Vertikal väggmontering |
| Skyddsklass | IP55 |
| Drifttemperatur | -20°C till 60°C |
| Mått | 69x78x25mm |
| Vikt | 50g |

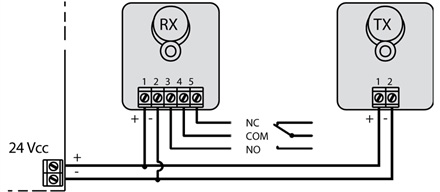

Anslutning av fotoceller NICE MOF med drivenhet NICE Road 400

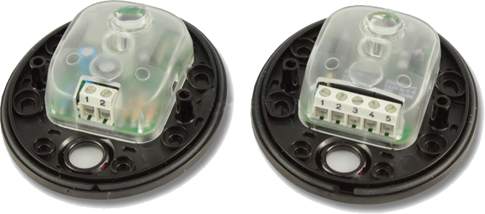

Fotocellernas insida NICE MOF för grinddrivningar
