NICE Wingo WG3524 – separat motor för slaggrindar, för grindblad upp till 3,5 m/500 kg
| Produkttillgänglighet: | I lager | Vi skickar normalt varor inom 24 timmar. |
|---|
i lager
2 751,35 kr inkl. moms
| Vikt |
|---|
| 7,20 kg |
Produktbeskrivning NICE Wingo WG3524 – separat motor för slaggrindar, för grindblad upp till 3,5 m/500 kg
| Snabbnavigering på den här sidan: | ||
|---|---|---|
| Drivsystemet innehåller… | Alternativa drivsystem… | Prisförmånliga paket… |
| Kompatibla tillbehör… | Anvisning… | Val, begränsningar, livslängd… |
| Montering… | Fotogalleri… | Manuell frikoppling… |
| Tekniska egenskaper… | Fråga om vad som helst… | Montering av den bakre fästkonsolen.... Konsolernas mått... |
Drivsystem NICE Wingo WG3524 är avsett för automatisering av slaggrindar med en grindbladslängd på upp till 3,5 m och en vikt på upp till maximalt 500 kg. Drivsystemet är ickereverserande, tillverkat med ett tvådelat hus av pressgjuten aluminium och en polyesterbeläggning som tål väderpåverkan. Alla rörliga delar inuti är tillverkade av stål, lättmetallegeringar och teknopolymerer. Drivmuttern är tillverkad av brons för god hållfasthet och tyst gång. Startkondensatorn är placerad inuti drivsystemet för att göra monteringen så enkel som möjligt. Drivsystemen är måttmässigt bakåtkompatibla med den tidigare serien Moby och Pluto från den italienska tillverkaren NICE; alla fästmått och axeldiametrar är desamma. Drivsystemet använder 24 V, vilket gör det bättre lämpat för situationer med frekvent användning än 230 V -versionen. Däremot är det inte lämpligt i blåsiga miljöer, särskilt inte för ogenomskinliga, heltäckande grindfyllningar.
Styrenheten MCA2R30 i styrenheten MC424LR30 möjliggör enkel programmering, automatisk inlärning av ändlägen, automatisk feldiagnostik, inställning av paustid i automatiskt stängningsläge, gångtrafikfunktion, inbromsning före ändlägena, system för att upptäcka kollision med hinder samt möjlighet till nöddrift med reservströmförsörjningen PS124, med anslutningskabel CABLA11, ingång för alla typer av säkerhetslister för drivsystemet och mycket mer.
Drivsystemen Wingo är ett prisvärt val med bra prestanda för automatisering av slaggrindar i privata miljöer och lättare industrimiljöer. Hela produktfamiljen Wingo är pålitlig och tystgående. Detaljerade tekniska egenskaper ». Ladda ner bruksanvisningen ».

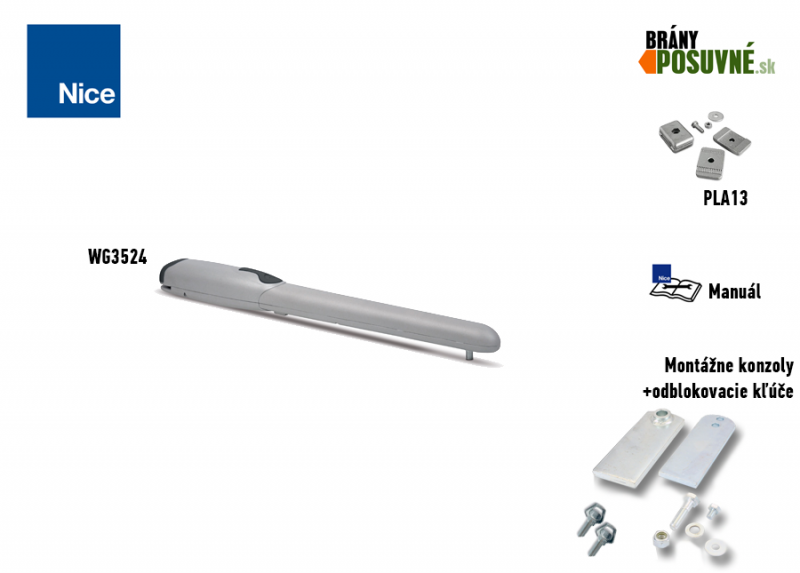

| Drivsystemet innehåller: | Kod | |||
|---|---|---|---|---|
 |
1 × | Drivsystem NICE Wingo WG3524 |
WG3524 |
|
|
Elektromekaniskt drivsystem NICE Wingo WG3524 för grindblad som väger upp till 400 kg och är upp till 3,5 m långa. |
||||
 |
1 × | Invändigt mekaniskt öppningsstopp | PLA13 | |
|
Om detta används behövs inga externa markstopp. Inställningsanvisning. |
||||
 |
2 × | Frikopplingsnyckel | CM-B | |
|
Används för att frikoppla drivsystemet vid strömavbrott, så att grinden kan flyttas manuellt genom att skjuta eller dra den. |
||||
 |
1 × | Främre svetskonsol | PMDSMAR04.4610 | |
|
Svetsas fast på den fasta delen av grindbladet. Observera att den placeras på en annan höjd än den bakre konsolen. Ett alternativ med skruvmontering är PLA8. |
||||
 |
1 × | Främre konsolbult | R8.5120 Bricka V8X10.5102 Bult |
|
|
Används för att fästa drivsystemets främre del i den främre konsolen. |
||||
 |
1 × | Bakre konsol för svetsning | PMDSMP2.4610 | |
|
Svetsas fast på monteringsplattan med skruvfäste eller på en stålstolpe. Observera att den placeras på en annan höjd än den främre konsolen. Ett alternativ med förlängd konsol är PLA6. |
||||
 |
2 × | Tapp till bakre konsol | D10.5110 Mutter R10.5120 Bricka V10X40.5101 Tapp |
|
|
Används för att fästa drivenhetens bakre del i den bakre konsolen. |
||||
 |
1 × | Monteringsanvisning för NICE Wingo WG3524 | Ladda ner | |
|
Monteringsanvisning för en lyckad installation med illustrerade kopplingsscheman, programmeringsinstruktioner och parkoppling av fjärrkontroller. |
||||
Viktig information: Den här drivenheten är fristående, det vill säga den fungerar inte på egen hand. Vi erbjuder den separat i vår webbutik så att du kan sätta ihop en automatiklösning helt efter dina önskemål. Till drivenheten måste du köpa minst en styrenhet (NICE Moonclever MC424LR30 eller den äldre MC424LR10), eventuellt även fler tillbehör. Om du inte vet exakt vad du behöver är det bäst att börja med att titta på våra prisvärda färdigpaket.
(Passar den här drivenheten för mig?)
Jämför med andra drivenheter:
| « Svagare drivenhet | Alternativ drivenhet | Kraftigare drivenhet » | |||||
|---|---|---|---|---|---|---|---|
|
|
230 V NICE Wingo-drivenhet:
Prisuppgift och leverans på beställning. |
|
Prisvärda paket med drivenheten NICE Wingo WG3524:
| Paket för enkelgrind » | Paket för dubbelgrind » |
|---|---|
|
Wingo-drivenhet för upp till 500kg/3,5m, styrenhet, fjärrkontroll och mottagare. |
2 x Wingo-drivenhet för upp till 500kg/3,5m, styrenhet, fjärrkontroll och mottagare. |
| Paket för enkelgrind med fotoceller » | Paket för dubbelgrind med fotoceller » |
|
Wingo-drivenhet för upp till 500kg/3,5m, styrenhet, fjärrkontroll, mottagare, fotoceller, varningsljus och nyckelbrytare. |
2 x Wingo-drivenhet för upp till 500kg/3,5m, styrenhet, fjärrkontroll, mottagare, fotoceller, varningsljus och nyckelbrytare. |
| Paket för enkelgrind med tillbehör » | Paket för dubbelgrind med tillbehör » |
|
Drivsystem Wingo för upp till 500 kg/3,5 m, styrenhet, fjärrkontroll, mottagare, fotoceller, varningsljus, nyckelbrytare. |
2 x drivsystem Wingo för upp till 500 kg/3,5 m, styrenhet, fjärrkontroll, mottagare, fotoceller, varningsljus, nyckelbrytare. |
Tillbehör som är kompatibla med drivsystemet NICE Wingo WG3524
Vi rekommenderar även att du köper kompatibla tillbehör till drivsystemet:
| Vad | Varför | Typ |
|---|---|---|
| Styrenhet | Drivsystemets styrelektronik. | |
| Varningsljus | Blinkar för att varna om att grinden rör sig – lämpligt vid utfarter med dålig sikt. Inbyggd antenn ger längre räckvidd för fjärrkontrollen. |
Alternativt alla varningsljus med 12–24 V matningsspänning från andra tillverkare. |
| Fotoceller | Upptäcker hinder när grinden stängs och stoppar rörelsen – grinden kör inte på bilar eller personer. | |
| Sändare | För fjärrstyrning av grinden. | |
| Mottagare |
För fjärrstyrning av grinden. I styrenheten MCA2R30 är mottagaren redan inbyggd. Dessa extra mottagare är tillval. |
|
| Antenn |
För bättre räckvidd för fjärrkontrollen. |
|
| Knappsats |
Om du skulle glömma fjärrkontrollen, eller om många fordon eller personer kommer till dig och du inte vill ge alla varsin fjärrkontroll eller öppna grinden manuellt. |
|
| Nyckelbrytare |
För att styra grinden med en nyckel via en brytare som ansluts till drivenheten med kabel på valfri plats. |
|
| Kortläsare |
Styr drivenheten genom att hålla ett kort eller en nyckelbricka mot kortläsaren. |
|
| Elslutbleck |
Säkerhetselslutbleck synkroniseras med drivenheten via styrenheten. När ett kommando ges till drivenheten låses elslutblecket först upp, och därefter börjar grinden öppnas. När grinden har stängts låses elslutblecket på samma sätt. Krävs när grindbladet är längre än 3,5 m. |
|
| Reservkraft |
Reservkraftkälla. |
Manual till NICE Wingo WG3524-drivenheten
Manual till NICE-drivenhet Wingo WG3524 ladda ner här:
Manual till NICE Wingo WG3524-drivenheten
Val av drivenhet – är drivenheten NICE Wingo WG3524 lämplig för min grind?
|
|

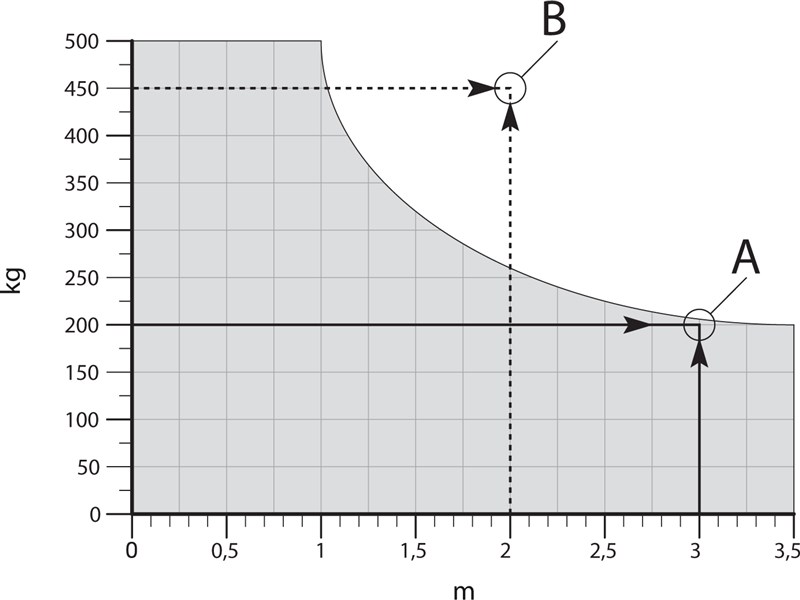

Gränsvärden för NICE Wingo WG3524-drivenhetenVarje grind har en viss grindbladslängd (och därmed hävstång) och vikt (och därmed hävstångens tyngdkraft), och varje drivenhet har sina begränsningar. NICE Wingo WG3524-drivenheten kan användas för grindbladslängder och grindvikter enligt diagrammet till vänster. Det innebär att drivenheten passar för grindar från 500kg/1m till 200kg/3,5m. Exempel: Värde B, med en grindbladsvikt på 450 kg och en grindbladslängd på 2 m, ligger utanför det tillåtna intervallet och är därför olämpligt. Välj en starkare drivenhet. Värde A, med en grindbladsvikt på 200 kg och en grindbladslängd på 3 m, är inom det tillåtna intervallet. Du kan installera. |
Livslängd för NICE Wingo WG3524-drivenheten
Beräkna i tabellen nedan belastningsindex för grindbladets vikt och längd och lägg till index för övriga faktorer, om sådana förekommer. Läs sedan av drivenhetens livslängd i antal cykler i diagrammet.
Exempel: Jag har en grind med en passagebredd på 6 m (2 grindblad på 1,5 m vardera) och en konstruktion med fyllning som väger upp till 200 kg per grindblad. Jag räknar ut grindbladslängdens index, cirka 20, plus grindens viktindex 10. För säkerhets skull lägger jag till 10 för lägre temperatur eftersom vintrarna är strängare här. Totalt blir indexet alltså 40. Av diagrammet kan jag läsa av att drivenhetens livslängd är cirka 60.000 cykler. Med 10 manövreringar per dag motsvarar det en livslängd på cirka 16 år.
| Hela automationssystemets egenskaper | Index | Livslängdsdiagram |
|---|---|---|
|
Ett grindblads vikt |
Rekommenderat högsta totalindex är upp till 60 %. (dvs. 50.000 cykler, vilket vid normal drift med 10 cykler per dag motsvarar 13 år) |
|
| Upp till 100 kg | 0 | |
| 100-200 kg | 10 | |
| 200-300 kg | 20 | |
| 300-400 kg | 30 | |
| Grindbladets längd | ||
| 1-2 m | 0 | |
| 2-3 m | 10 | |
| 3-3,5m | 20 | |
|
Övriga faktorer (om sannolikheten att de förekommer överstiger 10 %) |
||
| Omgivningstemperatur över 40 °C eller under 0 °C, eller luftfuktighet över 80 % | 20 | |
| Heltäckande grindblad | 15 | |
| Vindutsatt område | 15 | |
Installation av NICE Wingo WG3524-drivenheten
En typisk (tillval) installationskonfiguration för drivenhet och tillbehör ser ut så här:
Tillbehörslista
|
Kablage för drivsystem NICE Wingo WG3524
| 1. Ta bort kåpan från drivsystemet | 2. Dra igenom och anslut strömkabeln |
|---|---|
 |
 |
I. Montering av det bakre fästbeslaget
 |
 |
| Ritning över öppning inåt | Ritning över öppning utåt |

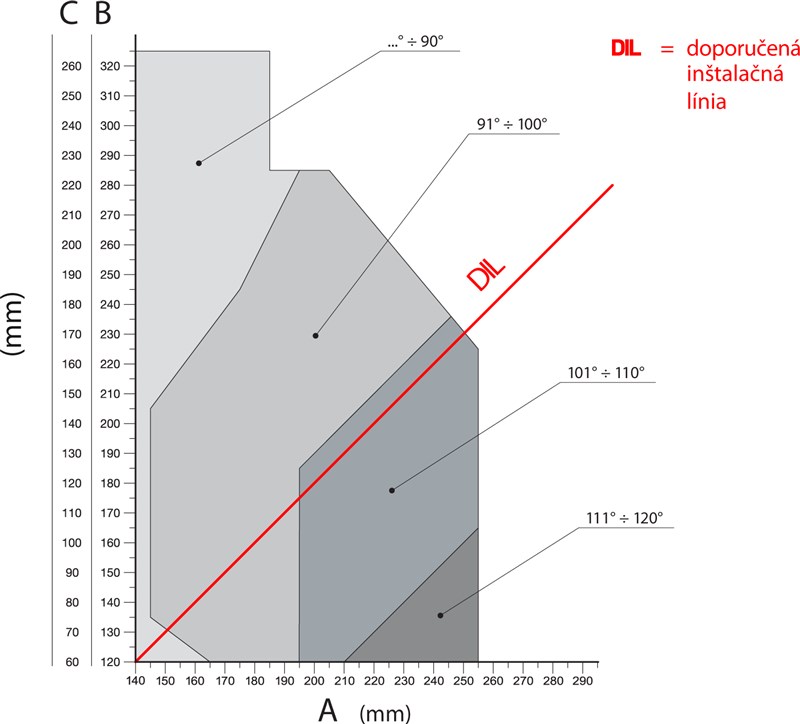

Beräkna det bakre beslagets position med hjälp av diagrammet, där du kan avläsa måtten A och B och maximal öppningsvinkel. Observera att värdena A och B måste vara ungefär lika (helst identiska) för att drivsystemet ska kunna röra sig jämnt och linjärt.
 |
 |
| Beräkningsdiagram | Exempel på avläsning av värden ur diagrammet |
Fästbeslagets fullständiga mått.
Beräkningsförfarande:
- Mät avståndet C från ritningen
- På diagrammet drar du en horisontell linje som skär det uppmätta värdet C
- Där linjen skär DIL (rekommenderad installationslinje) kan du avläsa maximal öppningsvinkel
- Om den fastställda maximala öppningsvinkeln inte är lämplig måste värdet A och vid behov även värdet Bjusteras så att de blir ungefär lika (helst identiska)
Innan du fäster beslaget på en stolpe eller vägg måste det kapas till önskad längd enligt måtten A och B och svetsas fast på monteringsplattan.
 |
 |
| 1. Kapa beslaget till önskad längd | 2. Svetsa fast det kapade beslaget på monteringsplattan |
I förpackningen ingår ett 150 mm långt beslag. Om du behöver ett längre beslag för särskilda situationer, eller om grinden ska öppnas utåt, rekommenderar vi att du beställer det förlängda beslaget NICE PLA6.
|
Innan du fäster det bakre beslaget, kontrollera att det främre beslaget hamnar på grindbladets fasta del. Det främre och bakre beslaget sitter på olika höjd, vilket framgår av bilden.
Skillnad F = 30 mm. |
 |
Om allt stämmer, fäst det bakre beslaget på stolpen eller väggen med skruvar, pluggar och brickor.
II. Montering av det främre fästbeslaget
Det främre beslaget ska monteras på grindbladet på ett avstånd som motsvarar värdena D och E, som du kan avläsa i tabellen (värdet D är fast och är 850 mm):
| A | 100 | 110 | 120 | 130 | 140 | 150 | 160 | 170 | 180 | 190 | 200 | 210 | 220 | 230 | 240 | 250 | 260 | 270 | 280 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| E | 750 | 740 | 730 | 720 | 710 | 700 | 690 | 680 | 670 | 660 | 650 | 640 | 630 | 620 | 610 | 600 | 590 | 580 | 570 |
I leveransen ingår ett svetsfäste. Om du vill ha ett skruvfäste rekommenderar vi att du beställer det alternativa skruvfäste NICE PLA8.
- Beräkna utifrån tabellen värdet E
- Beräkna höjden enligt bilden fästenas höjder (visa bild)
- Fäst fästet på grindbladet (om du svetsar fast fästet rekommenderar vi att du bara häftar fast det tills vidare)
III. Montering av grindmotorn på det bakre fästet
 |
|
IV. Montering av grindmotorn på det främre fästet
 |
|
V. Inställning av det mekaniska rörelsestoppet
Om ett internt mekaniskt rörelsestopp används, som motorn når vid öppning, behöver externa markstopp inte användas. Inställningen görs på följande sätt:
 |
|
Fotogalleri för NICE Wingo-motorn
|
Monteringsexempel |
Monteringsexempel |
Monteringsexempel |
|
Monteringsexempel |
Monteringsexempel |
Monteringsexempel |
|
Monteringsexempel
|
Frikopplad motor |
Motor med kåpan borttagen |
|
Bakre delen underifrån |
Exempel på snäckskruv och internt mekaniskt stopp |
Främre delen underifrån |
|
Bakre del med ansluten kabel |
Manuell frikoppling av NICE Wingo WG3524
Vid strömavbrott kan du inte styra grinden med fjärrkontrollen. Därför kan driften frikopplas med en frikopplingsnyckel så att grinden kan manövreras manuellt:
| 1. Skjut undan locket över frikopplingslåset | 2. För in frikopplingsnyckeln och vrid den medurs | 3. Dra ut frikopplingsspaken så kan du manövrera grinden manuellt |
|---|---|---|
 |
 |
 |
Tekniska egenskaper för NICE Wingo WG3524
| Modell | NICE Wingo WG3524 |
|---|---|
| Typbeskrivning | Elektromekanisk växelmotor för automatisk drift av skjutgrindar i privat miljö. |
| Kraft | 1500N |
| Nominell kraft | 500N |
| Hastighet | 0,016 m/s |
| Nominell hastighet | 0,012 m/s |
| Gräns för antal på varandra följande cykler | 40 cykler/timme |
| Rotationsrörelsens längd | 470 mm |
| Livslängd | från 125 000 till 80 000 cykler, beroende på grindbladets vikt och längd samt inställningen av driften |
| Strömförsörjning | 24Vdc |
| Effektförbrukning [Belastning] |
85W [3,5A] |
| Nominell effektförbrukning [Nominell belastning] |
50W [2A] |
| Isolationsklass | A |
| Drifttemperatur | -20°C till +50°C |
| Skyddsklass | IP44 |
| Mått | 98×920×95 (b×l×h) |
| Vikt | 6kg |
