NICE Robus RB600 – fristående drivning för skjutgrindar (A)
| Produkttillgänglighet: | I lager | Vi skickar normalt varor inom 24 timmar. |
|---|
I lager
8 151,02 kr inkl. moms
| Vikt |
|---|
| 12 kg |
Produktbeskrivning NICE Robus RB600 – fristående drivning för skjutgrindar (A)
NICE RB600-motorn har ersatts av en nyare modell NICE RBS600. Se fördelarna med de nyare modellerna NICE RBS400 och RBS600.
NICE Robus RB600-motor är avsedd för skjutgrindar med en vikt på upp till 600 kg och en passagebredd på upp till 8 m. Den har en elektromekanisk stoppbrytare. Motorn är intereversibel. Detaljerade tekniska egenskaper ». Ladda ner manualen ».
(Passar den här motorn för mig?)
Jämför med andra motorer:
| « Svagare motor | Alternativ motor | Kraftigare motor » |
|---|---|---|
|
|
|
|

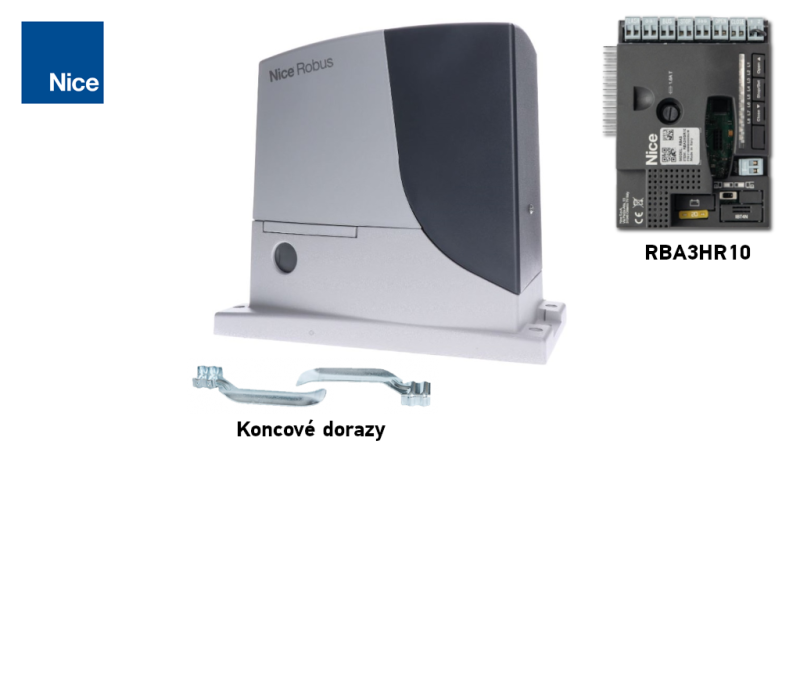

Denna produkt – den fristående motorn NICE Robus RB600 för skjutgrindar (vår kod NICE-RB600-A) innehåller:
- elektromekanisk NICE Robus RB600-motor med en kapacitet på 600 kg och en maximal grindbladslängd på 8m, med inbyggd (men löstagbar) styrenhet RBA3R10 utan radiosignalmottagare (OXI).
- 2 × frikopplingsnyckel för manuell manövrering av motorn (behövs vid strömavbrott)
- motormonteringskomponenter, förankringselement och fäste, stopp för motorns gränslägesbrytare
- monteringsmanual
Prisvärda satser som innehåller motorn NICE Robus RB600:
| Motorsats med tillbehör » | Motorsats med tillbehör och kuggstång » |
|---|---|
|
Robus-motor för upp till 600 kg, fjärrkontroll, fotoceller, varningsljus, nyckelbrytare. |
ROBUS-motor för upp till 600 kg, kuggstång, fjärrkontroll, fotoceller, varningsljus, nyckelbrytare. |
| Sats för tillverkning av fribärande grind » | Sats för tillverkning av rälsgrind » |
Vagnar med 8 lager, C-profil 6+3m Fe, inkörningsramp, grindficka, styrning, motor, kuggstång. |
Hjul Ø100 mm, skena 4x3m Zn, nedre stopp, styrning, motor, kuggstång. |
Motorn är kompakt, säker och praktisk, idealisk för både privat och kommersiellt bruk. Slagtåligt hölje, stomme av aluminiumlegering med epoxibeläggning.
Motorn lämpar sig för automatisering av skjutgrindar med en vikt på upp till 600 kg och en grindbladslängd på 8 m. Värdena gäller under de förhållanden som tillverkaren anger, såsom väderpåverkan, temperaturskillnader, grindens styvhet och framför allt att grinden löper lätt. Detta kan inte alltid uppnås eller påverkas, och därför rekommenderar vi att NICE Robus RB600-motorn helst används med grindar som ligger på 80% av dessa värden. Se kapitlet Val av motor för mer information.
Mycket användarvänlig teknik BlueBUS möjliggör strömförsörjning och styrning av upp till 7 par fotoceller med en tvåledarkabel.
Temperatursensorn anpassar motorns dragkraft efter klimatförhållandena. Motorn har även ett temperaturskydd.
Justerbar hastighet, kraft och paustid för automatisk stängning av drivenheten och mycket mer, se Programmering.
Diagnostik med hjälp av varningsljus.
Kugghjul modul 4 är kompatibelt med kuggstång i vårt sortiment.
Funktioner hos Robus 600-drivenheten "Slavenheten" säkerställer automatisk synkronisering av två motorer. Det innebär att det går att automatisera två skjutgrindar som rör sig mot varandra.
Drivenheten NICE Robus RB600 är en elektromekanisk drivenhet som lämpar sig för klimatförhållandena i Slovakien och uppfyller alla europeiska säkerhetsstandarder.
Tillbehör som är kompatibla med NICE Robus RB600-drivenheten
Vi rekommenderar även att du köper till kompatibla tillbehör som tillval till drivenheten eller väljer något av de färdigkomponerade paketen till rabatterat pris:
| Vad | Varför | Typ |
|---|---|---|
| Varningsljus | Varningsljuset signalerar att grinden är i rörelse genom att blinka – lämpligt vid utfarter med dålig sikt. Dessutom har det en inbyggd antenn som ger fjärrkontrollen längre räckvidd. | - LED-varningsljus med antenn ELDC - multifunktionslampa WLT - trådlöst solcellsdrivet LED-varningsljus LLW |
| Fotoceller | De upptäcker hinder när grinden stängs och stoppar rörelsen – grinden kör inte på bilen eller någon person. | - Era Photocell Medium EPMB - Era Photocell Large EPLB - Era Photocell Slim EPSB - trådlösa FT210B - trådlösa EPMOW - solcellsdrivna PHW |
| Fjärrkontroll | För fjärrstyrning av grinden. | - Era One ON2E, ON3EBD, ON3ELR, ON4E, ON9E - Era Flor Flo2RE, Flo4RE - FloR Flo2R-s, Flo4R-s - Inti INTI2, INTI2Y, INTI2L, INTI2B, INTI2R, INTI2G |
| Mottagare | Krävs för fjärrstyrning av grinden. | - OXI - OXIBD - OXILR - Wi-Fi-mottagare IT4WIFI - GSM-mottagare GSM LITE3+, GSM SMART3, GSM PROFI3 |
| Antenn | För bättre räckvidd på fjärrkontrollen. | - inbyggd i varningsljuset ELDC - separat antenn ABFKIT |
| Knappsats | Om du skulle glömma fjärrkontrollen, eller om många fordon eller personer kommer till dig och du inte vill ge alla en fjärrkontroll eller öppna manuellt. | - trådlös EDSWG - trådbunden EDSB |
| Nyckelbrytare | För att styra grinden med nyckel via en brytare som ansluts med kabel till drivenheten på valfri plats. | - utanpåliggande, med standardcylinder EKS - utanpåliggande, med europeisk cylinder, EKSEU - infälld, med standardcylinder EKSI - infälld, med europeisk cylinder EKSIEU |
| Kortläsare | Styrning av drivenheten genom att hålla ett kort eller en nyckelbricka mot kortläsaren. | - ERA Transponder Reader ETPB |
| Kuggning | Nödvändig för själva automatiseringen av drivenheten – utan kuggstång kan drivenheten inte flytta grinden. | - nylon, med stålförstärkning, 33 cm LZ-1 - nylon, med stålförstärkning, 1 m LZ-10 - nylon, med stålförstärkning, omvänd, 1 m LZ-15 - stål, 30x8 mm, 1 m LZ-3 - stål, 30x12 mm, 1 m LZ-5 - rostfritt stål, 30x10 mm, 1 m LZ-7 |
| Reservkraft | Säkerställer att grinden fortsätter att fungera vid strömavbrott. | - reservbatteri PS124 - solcellsdrift SYKCE |
Manualer och dokument för nedladdning
NICE Robus RB600 i korthet
NICE Robus är en serie irreversibla elektromekaniska växeldrivna drivenheter för skjutgrindar. De levereras med en inbyggd (men löstagbar) styrenheten NICE RBA3R10 med SM-kontakt för externa mottagare radiosignal NICE SMXI, eventuellt NICE OXI. Elanslutningar för externa enheter (fotoceller, varningsljus, etc.) har i produktserien NICE Robus drivenheter för skjutgrindar förenklats genom användning av tekniken BlueBUS, som gör det möjligt att ansluta flera enheter till en gemensam kontakt med endast en tvåledarkabel, där polariteten inte ens behöver beaktas. Automatisk styrning är beroende av elförsörjning, men vid strömavbrott går det naturligtvis att frikoppla växelmotorenheten med en särskild frikopplingsnyckel och manövrera grinden manuellt. Det går också att köpa till ett tillval i form av ett reservbatteri NICE PS124, som gör det möjligt att manövrera grindens drivenhet även vid strömavbrott.
Val av drivenhet – passar drivenheten NICE Robus RB600 till min grind?
Varje grind har sin egen storlek (och därmed hävarm) och vikt (och därmed hävarmens tyngdkraft) och varje drivenhet har sina begränsningar. Drivenheten NICE Robus RB600 kan användas för följande längder på grindblad och grindvikter:
| Antal cykler per timme Antal cykler i följd |
Grindbladets vikt | ||||
| Upp till 200 kg | 200–400 kg | 400–500 kg | 500–600 kg | ||
|---|---|---|---|---|---|
|
L |
Upp till 4 m |
40 |
32 |
24 |
20 |
| 4–6 m | 25 13 |
20 16 |
15 9 |
13 6 |
|
| 6–8 m | 20 10 |
16 12 |
12 7 |
10 5 |
|
I princip grindlängden avgör det maximala antalet cykler per timme och även antalet cykler i följd, det vill säga anger hur länge drivningen kan vara i drift. En högre vikt minskar antalet sådana cykler ytterligare procentuellt, på grund av större belastning på drivningen, och avgör även den högsta tillåtna hastigheten vid den aktuella belastningen. Drivningen är utrustad med en anordning (temperatursäkring) som mäter både motorns temperatur och omgivningstemperaturen och anpassar antalet möjliga cykler därefter.
Begränsningar för NICE Robus RB600-drivningen
De angivna värdena rekommenderas av tillverkaren NICE. Av erfarenhet rekommenderar vi att lämna en marginal på cirka 80 % av de angivna värdena:
| Maximalt | Rekommenderat | |
|---|---|---|
| Grindlängd | 8 m | 6,5 m |
| Grindens vikt | 600 kg | 500 kg |
Att utnyttja drivningen maximalt minskar dock dess livslängd – se den ungefärliga beräkningen av drivningens livslängd i förhållande till belastningsfaktorerna:
Livslängd för NICE Robus RB600-drivningen
Beräkna belastningsindexen för grindens vikt och längd i följande tabell och lägg till indexen för övriga faktorer, om sådana förekommer. Läs sedan av drivningens livslängd i antal cykler i diagrammet.
Exempel: Jag har en grind med en passagebredd på 4,5 m och en konstruktionsvikt inklusive fyllning på upp till 200 kg (standardgrind). Jag beräknar grindlängdens index till cirka 15 + grindens viktindex 10 + för säkerhets skull lägger jag till index 10 för låg temperatur eftersom vintrarna är strängare här. Då blir det totala indexet 35. Av diagrammet framgår att drivningens livslängd är cirka 120 000 cykler. Med 10 manövrer per dag motsvarar det en livslängd på cirka 32 år.
| Hela automatikens egenskaper | Index | Livslängdsdiagram |
|---|---|---|
| Grindens vikt |
Rekommenderat högsta totalindex är upp till 75 %. (Det vill säga 40 000 cykler, vilket motsvarar 10 år vid normal användning med 10 cykler per dag)
|
|
| Upp till 200 kg | 10 | |
| 200–400 kg | 30 | |
| 400–600 kg | 50 | |
| Grindlängd | ||
| Upp till 4 m | 10 | |
| 4–6 m | 20 | |
| 6–8 m | 35 | |
| Övriga faktorer (om sannolikheten för att de förekommer är större än 10 %) | ||
| Omgivningstemperatur över 40 °C eller under 0 °C, eller luftfuktighet över 80 % | 10 | |
| Dammig miljö | 15 | |
| Salt miljö | 20 | |
| Aktivering av fotoceller | 15 | |
| Aktivering av STOP-ingången | 25 | |
| Hastighet högre än ”L4 – Snabb” | 20 | |
| Funktionen ”spets” aktiverad | 25 | |
Montering av NICE Robus RB600-drivningen
Monteringssättet för drivningen är olika för rälsförsedd skjutgrind och fribärande skjutgrind olika. För en rälsförsedd grind monteras drivningen vanligtvis i marknivå, medan det för en fribärande grind är det nödvändigt att drivningar höja drivningen med hjälp av exempelvis gängstänger (gängstång Ø8), ett egentillverkat fäste, ett upphöjt betongfundament eller liknande. Den avgörande faktorn är kuggstångens höjdplacering, så att den passar perfekt in i drivningens kugghjul. Se Kuggstången och dess ändstopp.
Kabeldragning
En typisk (valfri) kopplingssituation för drivningen med tillbehör ser ut så här:
Tillbehörslista
|
|
Kabelschema
| Ändamål | Typ | Maxlängd |
|---|---|---|
| A. Strömförsörjning | 3×1,5mm2 | 30m, vid längre längd 3×2,5mm2 + jordning |
| B. Signallampa med antenn |
2×0,5mm2 |
20m 20m (rekommenderat mindre än 5m) |
| C. Fotoceller | 2×0,5mm2 | 30m, över 30m 2×1mm2 |
| D. Nyckelbrytare | 4×0,5mm2 | 50m (eller 2 st. 2×0,5mm2) |
| E. Stationära säkerhetslister | 2×0,5mm2 | 30m |
| F. Rörliga säkerhetslister | 2×0,5mm2 | 30m |
Montering
Se "På vilken höjd ska jag montera drivningen".
Kuggstång och dess ändstopp
Grindens rörelse bygger på att drivningens kugghjul överför vridmoment till linjär rörelse via kuggstångsdriften på drivningens kuggstång. De vanligaste typerna av kuggstänger är två:
 |
Kuggstång av nylon (eventuellt med stålförstärkning) – fästs på grinden med självgängande skruvar genom öglorna. Passar bäst för relativt lätta och korta grindar. Rörelsen är tyst tack vare friktionen mellan stålkugghjulet och nylonkuggstången. |
 |
Kuggstång av stål – fästs på grinden genom att konsoler med gänga svetsas fast, varefter kuggstången skruvas fast i dem. Används för längre och tyngre grindar. Rörelsen är något mer högljudd på grund av friktionen mellan stålkugghjulet och stålkuggstången. |
Det avgörande är att drivningens kugghjulsmodul är kompatibel med kuggstångens modul. Drivningen NICE Robus RB600 har kugghjulsmodul 4.
Drivningen fastställer ändläget vid öppning och stängning med hjälp av ändstopp som monteras på kuggstången:
| 1. Justera drivningen i våg med de fyra justeringspunkterna | 2. Både grinden och drivningen måste vara i våg | 3. Lämna ett mellanrum på cirka 1–2 mm mellan kuggstången och drivningens kugghjul så att grindens tyngd inte belastar drivningen. |
 |
 |
 |
| 4. Dra åt drivningens infästning så att den inte rör sig när den arbetar | 5. För grinden till öppet/stängt läge och montera ändstoppen så att de aktiverar drivningens brytare i ändläget. | |
 |
 |
Anslutning av NICE Robus RB600-drivningen
Kom ihåg att bryta strömmen före inkoppling, frånkoppling eller ändring av anslutningen till både elnätet och tillbehören. Detta kan göras genom att slå av säkringen, ta ur nätsäkringen, eller koppla bort reservbatteriet.
...till elnätet
 |
För att drivdonet ska fungera grundläggande behöver du bara dra fram till drivdonet strömförsörjningen.
Anslutningen är enkel:
|
...extrautrustning
Styrenhet NICE RBA3R10 för NICE Robus RB600 har följande ingångar och utgångar för extrautrustning:
| Ingång/utgång | Beskrivning |
|---|---|
| Utgång för upp till två 12 V-varningslampor NICE LUCYB (eller NICE MLBT) med en 12 V, 21 W-glödlampa | |
| S.C.A. (Indikator) |
Utgång för indikator (24 V, 4 W). Dess funktion kan ställas in genom programmering på nivå II, L4, se Programmering nivå II, L4 – utgångsindikator. |
| Ingång för parallellanslutning av kompatibla enheter som använder tekniken BlueBUS med en tvåledarkabel som överför både strömförsörjning och kommunikationssignal. | |
| STOP (Stopp) |
Ingång för enheter som stoppar grindens rörelse. Följande enheter kan anslutas:
|
| Ingång för enheter som styr grindens rörelse stegvis (se Stegvis grindrörelse). Normalt öppna enheter (NO) kan anslutas. | |
| OPEN (Öppna) |
Ingång för enheter som styr öppning av grinden (se Grindöppning). Normalt öppna enheter (NO) kan anslutas. |
| CLOSE (Stäng) |
Ingång för enheter som styr stängning av grinden (se Grindstängning). Normalt öppna enheter (NO) kan anslutas. |
| AERIAL (Antenn) |
ingång för radiomottagarens antenn. Antennen är vanligtvis inbyggd i varningslampan, till exempel NICE LUCYB, NICE MLBT, alternativt kan en separat extern antenn användas NICE ABFKIT. |

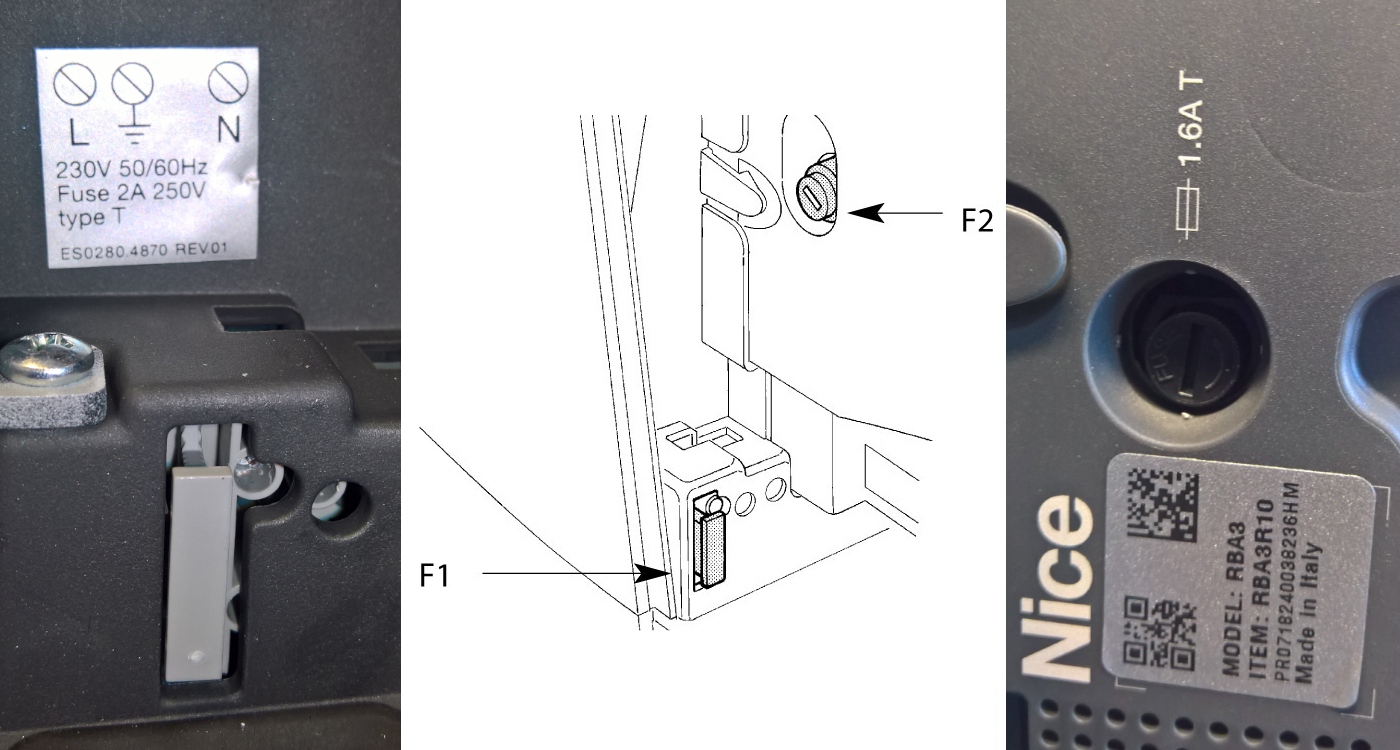

Drivdonets säkringar
|
I drivdonet finns två säkringar:
|
||||||||||||
Standardschema för anslutning:
Drivdonets fotoceller
Den mycket användarvänliga BlueBUS-tekniken gör det möjligt att strömförsörja och styra upp till 7 par fotoceller med en tvåledarkabel.
Anslutning av flera par fotoceller NICE EPMB till datanätverket NICE BlueBUS
Placera fotocellerna vid grinden eller porten enligt exemplen på fullständiga anslutningar och ställ in byglarna enligt bygelkopplingstabellen för fotocellerna NICE EPMB grinddrivdonet. För att undvika störningar mellan par som är placerade nära varandra måste sändarnas orientering följa dessa exempel på placering, och riktningen för sändarna ska följas TX och mottagarna RX. Anslut fotocellerna parallellt enligt bilden (polariteten behöver inte följas):
Om du vill att fotocellerna ska fungera som grindöppnare (se FA1 och FA2 i exempelsituationerna), dvs. när du kör in med ett fordon mellan deras optiska axlar så att grinden öppnas, måste förbindelsen brytas A på sändaren TX och mottagaren RX, se bilden:
Exempel på fotocellskoppling
Tabell över byglingar för NICE-fotoceller EPMB grindmotor
 |
Anslutning av flera fotocellpar till BlueBUS-systemet BlueBUS görs genom att ställa in olika kombinationer av byglingar, där varje anslutet par måste ha en unik kombination. Se till att det inte finns två par med samma kombination i samma BlueBUS-datanätverk. På ett fotocellpar måste bygeln ställas in på samma värde på både sändaren TX och mottagaren RX. Om bygeltypen bara använder en eller ingen bygel, ska de återstående byglarna alltid sparas för framtida bruk. |
| Fotocellparets beteckning | Bygelkombination |
|---|---|
| FOTO |  |
| FOTO II |  |
| FOTO 1 |  |
| FOTO 1 II |  |
| FOTO 2 |  |
| FOTO 2 II |  |
| FOTO 3 |  |
|
FA1 |
 |
|
FA2 |
 |
Om fotocellen av någon anledning behöver bytas ut räcker det att ställa in samma bygel som på originalet. Ingen ny identifiering av enheterna behöver då utföras.
Radiomottagare för grindmotorer
 |
NICE Robus RB600-motorn levereras med styrenheten NICE RBA3R10, som har en SM-kontakt för anslutning av en extern radiomottagare (t.ex. NICE OXI, NICE SMXI). Denna mottagare krävs för att ta emot kommandon som sänds från fjärrkontrollerna, och är alltså en förutsättning för att kunna fjärrstyra skjutgrinden med fjärrkontroll. |
Val av grindens rörelseriktning
Skjutgrindens öppningsriktning måste väljas med hänsyn till var grindmotorn är placerad i förhållande till skjutgrindsbladet. Titta på grinden från den sida där grindmotorn är placerad.
 |
 |
| Om grinden öppnas åt vänster, ställ omkopplaren åt vänster. | Om grinden öppnas åt höger, ställ omkopplaren åt höger. |
Omkopplaren sitter på höger sida på styrenheten RBA3R10 i mitten.
Identifiering av anslutna enheter till grindmotorn
Efter varje anslutning, frånkoppling eller ändring av anslutningen av extrautrustning till BlueBUS-ingångarna och STOP måste en identifiering av extrautrustningen utföras. Grindmotorn signalerar själv att åtgärden behöver utföras genom att lysdioderna L1 och L2 blinkar.
 |
|
Utvärdering av skjutgrindens bladlängd
För att grinden ska röra sig korrekt (särskilt beräkningen av start- och stoppsträcka samt delöppning) måste drivsystemet självt identifiera grindbladets längd. Under den här proceduren kör drivsystemet grinden från det ena ändläget till det andra och fastställer grindens längd med hjälp av en brytare.
 |
|
Programmering av drivsystemet
Robus-drivsystemet kan programmeras med flera funktioner, antingen genom att aktivera/avaktivera en funktion med programmering på nivå I., eller genom att ställa in en parameter med programmering på nivå II.
Styrenheten RBA3R10 har tre knappar för att styra och programmera drivsystemet:
 |
Knapp | Användning |
|---|---|---|
| Open | Med knappen kan drivsystemet få en öppningssignal. Vid programmering används den också för att öka värdet på den parameter som programmeras. | |
| Stop/Set | Med knappen kan drivsystemet få en stoppsignal. Om du håller knappen intryckt i 5 sekunder första gången kommer du till programmering på nivå I. Om du håller den intryckt igen kommer du till programmering på nivå II. för den aktuella lysdioden. | |
| Close | Med knappen kan drivsystemet få en stängningssignal. Vid programmering används den också för att minska värdet på den parameter som programmeras. |
Programmering på nivå I
På nivå I används programmeringen för att aktivera/avaktivera den aktuella funktionen. När en funktion är aktiverad lyser motsvarande lysdiod på styrenheten. Alla funktioner är avaktiverade från fabrik.
Gå till programmering på nivå I genom att hålla knappen ”Stop/Set” intryckt i cirka 5 sekunder, tills lysdioden L1 börjar blinka. Flytta sedan den aktiva lysdioden uppåt eller nedåt med knapparna ”Open” och ”Close”. Du har 10 sekunder på dig för varje åtgärd, annars lämnar drivsystemet programmeringsläget. När den blinkande lysdioden står ovanför lysdioden för den funktion du vill aktivera/avaktivera trycker du en gång på knappen ”Stop/Set”. Blinkningen blir snabbare (funktionen aktiveras) eller långsammare (funktionen avaktiveras). Låt sedan drivsystemet lämna programmeringsläget inom 10 sekunder. Om allt har gått som det ska fortsätter lysdioden för den aktiverade funktionen att lysa.
Lista över funktioner som kan aktiveras genom programmering:
| Lysdiod | Funktion | Beskrivning |
|---|---|---|
| L1 | Automatisk stängning | Efter en viss tid (som ställs in under ”Programmering på nivå II – pausens längd”) efter att grinden har öppnats börjar den stängas automatiskt. Om funktionen är avaktiverad kan grinden endast manövreras med en signal från grindfjärrkontrollen och liknande. |
| L2 | Stängning efter att fotocellerna har aktiverats |
Funktionen gör att grinden bara står öppen så länge som behövs för att fordonet ska passera. När fotocellerna friläggs (fordonet har passerat) börjar grinden stängas automatiskt efter 5 sekunder. Funktionen fungerar på två olika sätt beroende på om automatisk stängning är aktiverad (se föregående funktion). Automatisk stängning aktiverad – grinden stannar när fotocellerna friläggs och börjar stängas efter 5 sekunder. Det innebär att den inte behöver öppnas helt. |
| L3 | Stäng alltid | Efter ett strömavbrott står grinden antingen kvar som den var (om funktionen är avaktiverad) eller stängs (om funktionen är aktiverad). |
| L4 | Viloläge | Funktionen gör det möjligt att minimera elförbrukningen. Den är särskilt användbar vid strömförsörjning från ett reservbatteri (t.ex. NICE PS124). Om funktionen är aktiv stänger styrenheten av sig en minut efter grindens senaste rörelse BlueBUS-ingång (och därmed alla enheter som är anslutna till den), alla lysdioder utom BlueBUS-lysdioden, som blinkar långsamt. I detta läge, om ett kommando kommer, styrenheten startar först om och utför därefter det aktuella kommandot. |
| L5 | Maximal kraft | Stänger av drivningens mjukstart i början av manövern så att den i stället startar med full kraft direkt full kraft. Lämpligt vid hög friktion eller när snö och is behöver forceras. Funktionen är därför särskilt användbar på vintern. Å andra sidan minskar den drivningens livslängd. |
| L6 | Förvarning med blinkljus | När en signal om att grinden ska röra sig tas emot börjar först blinkljuset att blinka i tre sekunder för att varna omgivningen. Därefter startar den begärda manövern. |
| L7 | Stängning innebär partiell öppning | Kommandot stänga startar alltid en manöver för partiell öppning av grinden. |
| L8 | Underordnad enhet | Det är relevant att aktivera den här funktionen vid installation av två automatiserade skjutgrindar mittemot varandra – den ena drivningen är överordnad den andra. Den underordnade drivningen har just den här funktionen aktiverad och är synkroniserad med den överordnade drivningen via BlueBUS-ingången. Se även Robus i läget för underordnad enhet. |
Programmering nivå II
På nivå II ställs värdena för respektive funktion in genom programmering (funktionerna skiljer sig från dem på nivå I).).
Glöm programmeringen på nivå I. Gå till programmering på nivå II genom att hålla knappen "Stop/Set" intryckt i cirka 5 sekunder tills LED L1 börjar blinka. Flytta sedan den aktuella lysdioden uppåt respektive nedåt med knapparna "Open" och "Close". Du har 10 sekunder på dig för varje åtgärd; annars lämnar drivningen programmeringsläget. När den blinkande lysdioden har flyttats till lysdioden för den funktion vars parameter du vill ställa in går du till inställningen genom att hålla knappen "Stop/Set" intryckt. Den lysdiod som fortsätter att lysa (medan du fortfarande håller "Stop/Set" intryckt) visar parameterns aktuella värde. Du kan ändra värdet uppåt eller nedåt med knapparna "Open" respektive "Close" (håll fortfarande knappen "Stop/Set" intryckt). Släpp sedan "Stop/Set" och vänta sedan tills drivningen lämnar programmeringsläget, vilket sker inom 10 sekunder. För att kontrollera att allt har gått rätt till upprepar du proceduren utan att ändra parametervärdet.
Lista över programmerbara funktioner:
|
Ingångslysdiod — Namn |
Inställningslysdiod — Värde |
|---|---|
| L1 — Pausens längd Om värdet ”Automatisk stängning” är aktiverat i programmeringen på nivå I |
L1 — 5 sekunder L2 — 15 sekunder L3 — 30 sekunder L4 — 45 sekunder L5 — 60 sekunder L6 — 80 sekunder L7 — 120 sekunder L8 — 180 sekunder |
|
Ställer in grindens rörelsesekvens som aktiveras när man upprepade gånger trycker på till exempel en knapp på grindens fjärrkontroll eller skickar ett kommando via STEP-BY-STEP-ingången (även kallad P.P., eller stegvis manövrering). |
L1 — Öppna/Stoppa/Stäng/Stoppa L2 — Öppna/Stoppa/Stäng/Öppna L3 — Öppna/Stäng/Öppna/Stäng L4 — Flerbostadshus L5 — Flerbostadshus efter två stopp L6 — Stegvis manövrering, partiell öppning vid det andra trycket L7 — Håll intryckt för att köra L8 — Halvautomatisk öppning, stängning med håll-intryckt-manövrering |
|
Ställer in grindens rörelsehastighet under normal drift (inte under start eller inbromsning). |
L1 — Mycket långsam (30 %) L2 — Långsam (45 %) L3 — Medelhastighet (55 %) L4 — Snabb (70 %) L5 — Mycket snabb (85 %) L6 — Extremt snabb (100 %) L7 — Öppnar ”Snabbt”, stänger ”Långsamt” L8 — Öppnar ”Extremt snabbt”, stänger ”Snabbt” |
|
Ställer in när en signal ska skickas till utgång S.C.A. (24 V −30 % +50 %, med en maximal effekt på 4 W) |
L1 — Grindöppning L2 — Grinden stängd L3 — Grinden öppen L4 — Andra radioutgången L5 — Tredje radioutgången L6 — Fjärde radioutgången L7 — Underhåll L8 — Elektriskt lås |
|
Anger för motorkraftskontrollsystemet grindens vikt. Systemet mäter även omgivningstemperaturen och justerar automatiskt motorkraften, till exempel genom att öka den vid mycket låga temperaturer. |
L1 — Extremt lätt grind L2 — Mycket lätt grind L3 — Lätt grind L4 — Normal grind L5 — Något tung grind L6 — Tung grind L7 — Mycket tung grind L8 — Extremt tung grind |
|
Ställer in öppningssträckan vid delöppning. |
L1 — 0,5 m L2 — 1,0 m L3 — 1,5 m L4 — 2,0 m L5 — 2,5 m L6 — 3,0 m L7 — 3,5 m L8 — 4,0 m |
|
Ställer in antalet grindcykler efter vilket drivenheten indikerar att underhåll behövs. |
L1 — Automatiskt (drivenheten räknar själv ut det utifrån hur krävande manövrerna är) L2 — 1000 × L3 — 2000 × L4 — 4000 × L5 — 7000 × L6 — 10000 × L7 — 15000 × L8 — 20000 × |
|
Spelar upp typen av de senaste upp till 8 felmeddelandena. |
L1 — Resultat av manöver 1 L2 — Resultat av manöver 2 L3 — Resultat av manöver 3 L4 — Resultat av manöver 4 L5 — Resultat av manöver 5 L6 — Resultat av manöver 6 L7 — Resultat av manöver 7 L8 — Resultat av manöver 8 |
Automatisering av två motgående skjutgrindar med två NICE Robus RB600-drivningar
Om du behöver automatisera två skjutgrindar mot varandra, drivningarna Robus kan anslutas i slavläge. Principen är att den ena drivenheten är master och skickar kommandon till den andra, slaven.. Alla Robus-drivenheter är fabriksinställda som master, därför måste denna parameter ställas in på slaven i nivå I-programmeringen. med hjälp av funktionen L8 – slav.
Begränsningar för anslutning av master och slav
- Det går inte att öppna grinden som drivs av slaven annat än helt (det går inte att delöppna).
- Alla enheter (fotoceller, mottagare, osv.) måste anslutas till mastern. Endast följande kan anslutas till slaven: varningslampa, S.C.A.-utgångsindikator, enheter till STOP-ingången och P.P. (även kallad STEP-BY-STEP, eller Steg-för-steg), OPEN-ingångarna och CLOSE ignoreras.
- Om du vill använda ett reservbatteri (NICE PS124), varje drivenhet måste ha en egen.
- Alla programmerade funktioner på slavenheten ignoreras, förutom funktioner som programmerats under:
| Programmering på nivå I. | Programmering på nivå II. |
|---|---|
| L4 – Standbyläge | L3 – Motorhastighet |
| L5 – Topp | L4 – Utgångsindikator |
| L8 – Slavenhet | L5 – Motoreffekt |
| L8 – Fellogg |
Installationsanvisning för två Robus-drivenheter i slavenhetsläge
1. Montera grindarna och drivenheterna och ställ in öppningsriktningarna enligt:
2. Anslut drivenheterna enligt schemat (polariteten måste följas BlueBUS-anslutning mellan drivenheterna):
3. Dra fram strömförsörjningen till båda drivenheterna
4. Ställ in parametern på slavenheten under programmering på nivå II: L8 – Slavenhet
5. Utför inlärningsfasen för anslutna enheter på slavenheten
6. Utför inlärningsfasen för anslutna enheter på huvudenheten
7. Utför inlärningsfasen för grindbladets längd på huvudenheten
Anslutning av ytterligare externa enheter till drivenheten
 |
Om du behöver ansluta ytterligare enheter till drivenheten som kräver extern strömförsörjning (t.ex. signalljus, nyckelbrytare, magnetkort osv.) ansluter du enheten enligt bilden. Den tillgängliga spänningen är 24 V DC, −30 % till +50 %, med en maximal ström på 100 mA. |
Drivenhetens specialfunktioner
Grind som alltid är öppen
Om kommandot till STEP-BY-STEP-ingången (även kallad P.P. eller stegvis manövrering) varar längre än 2 sekunder håller styrenheten grinden öppen så länge kommandot är aktivt. Den här funktionen är särskilt användbar tillsammans med en timer.
Forcerad manövrering
Om en säkerhetsanordning slutar fungera eller om till exempel en oavlägsningsbar hindring hamnar i ljusstrålen från fotocellerna och grinden av säkerhetsskäl inte vill röra sig, kan läget ”Död mans grepp” aktiveras antingen permanent under Programmering på nivå II genom att ställa in L2 – Stegvis manövrering på värdet L7 – Död mans grepp, eller tillfälligt:
- Ge grinden ett kommando (med fjärrkontrollen, med nyckelbrytaren osv.)
- Om det uppstår ett problem rör sig grinden inte och varningslampan kommer troligen att indikera ett fel.
- Ge därför grinden ett nytt kommando inom 3 sekunder efter det föregående och håll knappen intryckt.
- Grinden rör sig så länge du håller knappen intryckt och stannar när du släpper den.
Underhållsmeddelande
Under programmering på nivå II under punkten L7 – Underhållsvarning ställer du in antalet cykler efter vilka drivenheten ska signalera att underhåll (inspektion) behövs. Drivenheten signalerar detta med varningslampan (eller via S.C.A.-utgången, om den är inställd under programmering på nivå II under punkten L4 – Utgångsindikator på nivån L7 – Underhåll) på följande sätt:
| Antal cykler | Signalering med varningslampa | Signalering med S.C.A.-utgångsindikator |
|---|---|---|
| under 80 % av gränsvärdet | Normal drift, blinkar i intervaller på en halv sekund. | Lyser i 2 sekunder när öppningen börjar. |
| 80–100 % av gränsvärdet | Lyser i 2 s när manövern börjar och fortsätter sedan normalt. | Blinkar under manövern. |
| över 100 % av gränsvärdet | Lyser i 2 s när manövern börjar, fortsätter sedan normalt och lyser i 2 s när manövern avslutas. | Blinkar fortfarande. |
Anvisningar om hur du raderar underhållsmeddelandet och kontrollerar det aktuella antalet manövrer och gränsvärdet finns i manualens kapitel 7.4.3.
Felsökning av drivsystemet
Om något är oklart för dig eller om du har något annat problem kan du gärna kontakta vår tekniska support för NICE-drivsystem.
Beroende på problemets art
Under installationen (eller om drivsystemet slutar fungera) kan du stöta på något av följande problem:
|
Problem |
Möjlig lösning |
|---|---|
|
Grinden reagerar inte på fjärrkontrollens signal och lysdioden på fjärrkontrollen tänds inte. |
Kontrollera att batterierna drivsystemets fjärrkontroll är i gott skick. Byt ut dem om de inte är det. Instruktioner finns i manualen för den aktuella fjärrkontrollen. |
|
Grinden reagerar inte på fjärrkontrollens signal, men lysdioden på fjärrkontrollen tänds. |
Kontrollera om fjärrkontrollen har lagrats i minnet mottagaren är i gott skick, eller försök fjärrkontrollen att lagra den igen. |
|
Grinden rör sig inte och BlueBUS-lysdioden blinkar inte.
|
Kontrollera om drivsystemet får 230 V ström. Om så är fallet, mät båda säkringarna och byt vid behov ut dem mot nya med samma specifikationer. |
|
Grinden rör sig inte och varningsljuset blinkar inte. |
Kontrollera om drivsystemet över huvud taget har registrerat kommandot. När ett kommando skickas med fjärrkontrollen ska BlueBUS-lysdioden blinka snabbt två gånger. Om kommandot skickas från en annan enhet via STEP-BY-STEP-ingången (P.P.) ska motsvarande STEP-BY-STEP-lysdiod tändas.. |
|
Grinden rör sig inte och varningsljuset blinkar flera gånger. |
Räkna antalet blinkningar och läs avsnittet Felsökning med hjälp av varningsljusets blinkningar. |
|
Grinden börjar röra sig, men stannar genast och börjar röra sig åt motsatt håll. |
Den programmerade motorkraften är förmodligen för låg för din grind. Kontrollera att inget hindrar grindens rörelse. Öka vid behov drivsystemets kraft och aktivera eventuellt funktionen Krafttopp. |
|
Grinden startar, men varningsljuset fungerar inte. |
Kontrollera om det finns spänning vid FLASH-utgången under grindens manöver (spänningens nivå spelar ingen roll, cirka 10–30 V DC). Om det finns spänning vid utgången ligger problemet troligen i varningsljuset. Prova att byta ut det mot ett liknande och kontrollera om det fungerar. Om det inte finns någon spänning vid utgången, kan FLASH-utgången vara överbelastad. Kontrollera om kablaget har kortslutits. |
|
Grinden startar, men S.C.A.-utgången fungerar inte. |
Ta reda på vilken typ av funktion som har programmerats för S.C.A.-utgången och kontrollera, om utgången ska blinka, att det finns spänning vid den (cirka 24 V DC). Om det finns spänning vid utgången ligger problemet troligen i glödlampan. Prova att byta ut den mot en liknande och kontrollera om den fungerar. Om det inte finns någon spänning vid utgången, kan S.C.A.-utgången vara överbelastad. Kontrollera om kablaget har kortslutits. |
Felsökning med hjälp av varningsljusets blinkningar
När grinden manövreras varningsljuset blinkar regelbundet en gång i sekunden. Om ett problem uppstår signalerar varningsljuset felet med två serier av snabba blinkningar i följd.
|
Blinkserie |
Fel |
Lösning |
|---|---|---|
|
1 blinkning 1 sekunds paus 1 blinkning |
BlueBUS-fel
|
Enheterna som är anslutna till BlueBUS-ingången stämmer inte överens med dem som identifierades under identifieringsfasen. Genomför identifieringsfasen igen. Om det inte hjälper, försök en gång till. Annars måste du hitta den felaktiga enheten genom uteslutningsmetoden och byta ut den (köpa en ny, reklamera eller reparera den). |
|
2 blinkningar 1 sekunds paus 2 blinkningar |
Fotocellen aktiveras |
Fotocellerna aktiveras fotocellerna, vilket är normalt om deras ljusstråle bryts när grinden stängs. Om strålen inte bröts kan fotocellerna vara smutsiga, bländade eller defekta. |
|
3 blinkningar 1 sekunds paus 3 blinkningar |
Motorns kraftbegränsare aktiveras
|
Under grindens rörelse grinden känner av ökad friktion – grinden kan vara feljusterad. Försök att flytta den för hand och justera den. Annars brukar det hjälpa att öka motorkraften, eventuellt aktivera funktionen Krafttopp. Ett annat problem kan vara att du har det nedre stoppet för högt. |
|
4 blinkningar 1 sekunds paus 4 blinkningar |
STOP-ingången aktiveras
|
Ett kommando har skickats till STOP-ingången, så om detta sker oavsiktligt bör du kontrollera de enheter som är anslutna till den. |
|
5 blinkningar 1 sekunds paus 5 blinkningar |
Internt fel i styrenheten |
Vänta 30 sekunder och försök igen. Om det kvarstår, försök återställa. Annars behöver styrenheten troligen repareras eller bytas ut. |
|
6 blinkningar 1 sekunds paus 6 blinkningar |
Timgränsen för manövrer har uppnåtts. |
Vänta några minuter tills cykelbegränsaren sjunker under gränsvärdet. |
|
7 blinkningar 1 sekunds paus 7 blinkningar |
Internt fel i elektronikkretsarna. |
Koppla bort hela drivningen i några sekunder och försök igen. Om det kvarstår, försök återställa. Annars behöver styrenheten troligen repareras eller bytas ut. |
|
8 blinkningar 1 sekunds paus 8 blinkningar |
Permanent kommando aktivt.
|
Ett kommando skickas kontinuerligt till drivningen – kontrollera de anslutna enheterna till OPEN-ingången. Om du har anslutit en timer är det troligen den som orsakar detta.
|
Diagnostik med hjälp av LED-blinkningar
På styrenheten RBA3R10 för drivningen NICE Robus RB600 finns två uppsättningar LED-lampor. Varje uppsättning visar genom blinkningar eller fast sken att styrenheten fungerar normalt eller signalerar fel enligt följande tabeller.
Horisontella LED-lampor BLUEBUS, STOP, PP, OPEN, CLOSE
|
Indikering |
Status |
Lösning |
|---|---|---|
|
LED BlueBUS |
||
|
Lyser inte |
Fel
|
Kontrollera nätanslutningen, och om den är korrekt, kontrollera säkringarna F1 och F2 och byt vid behov ut dem mot nya med samma specifikationer. |
|
Lyser |
Allvarligt fel
|
Försök koppla bort styrenheten, eller vid behov alla ingångar. Om det inte hjälper, återställ styrenheten. Om det fortfarande inte hjälper behöver den troligen bytas ut. |
|
Blinkar med en sekunds intervall |
Allt är som det ska |
Styrenheten fungerar normalt. |
|
2 snabba blinkningar |
Ingångarnas status har ändrats |
Normal funktion – statusen på ingången har ändrats STEP-BY-STEP, STOP, OPEN, CLOSE, har aktiverats fotocellerna, eller drivningen har fått en signal från fjärrkontrollen. |
|
Blinkserier med en sekunds paus emellan |
Flera möjliga orsaker |
Antalet blinkningar i serien motsvarar feldiagnostiken som indikeras av varningslampan. |
|
LED STOP (Stopp) |
||
|
Lyser inte |
STOP-ingången har aktiverats |
Kontrollera enheterna som är anslutna till STOP-ingången. |
|
Lyser |
Allt är som det ska |
STOP-ingången är inte aktiv. |
|
LED STEP-BY-STEP (även kallad P.P., stegvis manövrering) |
||
|
Lyser inte |
Allt är som det ska |
STEP-BY-STEP-ingången är inte aktiv. |
|
Lyser |
STEP-BY-STEP-ingången har aktiverats |
Styrenheten fungerar normalt om en aktiv enhet är ansluten till STEP-BY-STEP-ingången. |
|
LED OPEN (Öppna) |
||
|
Lyser inte |
Allt är som det ska |
OPEN-ingången är inte aktiv.
|
|
Lyser |
OPEN-ingången har aktiverats |
Styrenheten fungerar normalt om en aktiv enhet är ansluten till OPEN-ingången. |
|
LED CLOSE (Stäng) |
||
|
Lyser inte |
Allt är som det ska |
CLOSE-ingången är inte aktiv.
|
|
Lyser |
CLOSE-ingången har aktiverats |
Styrenheten fungerar normalt om en aktiv enhet är ansluten till CLOSE-ingången. |
Vertikala LED-lampor L1–L8
|
Indikering |
Lösning |
|---|---|
|
LED 1 |
|
|
Lyser inte |
Vid normal drift visar detta att funktionen Automatisk stängning inte är aktiverad. |
|
Lyser |
Vid normal drift visar detta att funktionen Automatisk stängning är aktiverad. |
|
Blinkar |
|
|
LED 2 |
|
|
Lyser inte |
Vid normal drift visar detta att funktionen Stängning efter avbrott i fotocellernas ljusstråle är inte aktiverad. |
|
Lyser |
Vid normal drift indikerar det att funktionen Stängning efter att fotocellerna har aktiverats är aktiverad. |
|
Blinkar |
|
|
LED 3 |
|
|
Lyser inte |
Vid normal drift indikerar det att funktionen Alltid stäng är inte aktiverad. |
|
Lyser |
Vid normal drift indikerar det att funktionen Alltid stäng är aktiverad. |
|
Blinkar |
|
|
LED 4 |
|
|
Lyser inte |
Vid normal drift indikerar det att vilolägesfunktionen inte är aktiverad. |
|
Lyser |
Vid normal drift indikerar det att vilolägesfunktionen är aktiverad. |
|
Blinkar |
|
|
LED 5 |
|
|
Lyser inte |
Vid normal drift indikerar det att funktionen Spets är inte aktiverad. |
|
Lyser |
Vid normal drift indikerar det att funktionen Spets är aktiverad. |
|
Blinkar |
Funktionen programmeras. |
|
LED 6 |
|
|
Lyser inte |
Vid normal drift indikerar det att funktionen Förblinkning är inte aktiverad. |
|
Lyser |
Vid normal drift indikerar det att funktionen Förblinkning är aktiverad. |
|
Blinkar |
Funktionen programmeras. |
|
LED 7 |
|
|
Lyser inte |
Vid normal drift indikerar det att funktionen Stäng innebär delöppning är inte aktiverad. |
|
Lyser |
Vid normal drift indikerar det att funktionen Stäng innebär delöppning är aktiverad. |
|
Blinkar |
Funktionen programmeras. |
|
LED 8 |
|
|
Lyser inte |
Vid normal drift indikerar det att funktionen Slavenhet är inte aktiverad. |
|
Lyser |
Vid normal drift indikerar det att funktionen Slavenhet är aktiverad. |
|
Blinkar |
Funktionen programmeras. |
Montering av reservbatteri till NICE Robus 600-drivsystem
NICE PS124 reservbatteri ingår inte som standard i drivsystemet, men kan beställas separat. Vid strömavbrott används batteriet för att driva grindmotorn. Batteriet laddas kontinuerligt från elnätet.
| 1. Bänd loss plastskyddet över batterikontakten | 2. Anslut batteriet till kontakten och placera det bredvid styrenheten |
|---|---|
 |
 |
Manuell frikoppling av NICE Robus RB600-drivsystem
 |
Vid strömavbrott kan du inte styra grinden med fjärrkontrollen. Därför kan drivsystemet frikopplas med hjälp av frikopplingsnyckeln så att grinden kan manövreras manuellt: |
| 1. Skjut undan skyddet över frikopplingslåset | 2. För in frikopplingsnyckeln och vrid den medurs |
|---|---|
 |
 |
| 3. Dra ut frikopplingsspaken | 4. Nu kan grinden manövreras manuellt |
 |
 |
Tekniska egenskaper för NICE Robus RB600-drivsystem
| Modell | NICE Robus RB600 |
|---|---|
| Typbeskrivning | Elektromekanisk växelmotor för automatisk drift av skjutgrindar i privat miljö. Levereras inklusive styrenheten NICE RBA3R10, men utan radiomottagare. |
| Kugghjul | Antal tänder: 15 Tandmodul: 4 Delning: 12,6mm Delningsdiameter: 60mm |
| Vridmoment [Kraft] |
18Nm [600N] – krävs för att sätta grindbladet i rörelse |
| Nominellt vridmoment [Nominell kraft] |
9Nm [300N] – krävs för att hålla grindbladet i rörelse |
| Hastighet | 0,31 m/s |
| Nominell hastighet | 0,15 m/s |
| Begränsning av antal cykler i följd | 100 cykler/dag (styrenheten begränsar antalet enligt begränsningarna, se Val av drivsystem) |
| Driftsbegränsning | 7 minuter (styrenheten begränsar tiden enligt begränsningarna, se Val av drivsystem) |
| Livslängd | från 250 000 till 20 000 cykler, beroende på grindbladets vikt och längd samt inställningen av drivsystemet |
| Strömförsörjning | 230V (+10% -15%) 50/60Hz |
|
Effektförbrukning |
515W [2,5A] |
| Isoleringsklass | 1 – måste jordas |
| Reservkraft | kan köpas till och installeras reservbatteriet NICE PS124 |
| Utgång för signallampa | för två signallampor 12V med 21W-glödlampa (t.ex. NICE Lucy LUCYB, NICE Moonlight MLBT) |
| Utgångsindikator (S.C.A.) | för en 21V-glödlampa, max. 4W (utspänning +50% -30%), kan styra ett litet relä |
| BlueBUS-utgång | en utgång för upp till 15 BlueBUS-enheter |
| STOP-ingång | för normalt öppna, normalt slutna och enheter med konstant resistans på 8,2KΩ |
| STEP-BY-STEP-ingång (P.P., stegvis manövrering) | normalt öppen (slutning aktiverar kommandot ”Stegvis manövrering") |
| OPEN-ingång | normalt öppen (slutning aktiverar kommandot ”Öppna") |
| CLOSE-ingång | normalt öppen (slutning aktiverar kommandot ”Stäng") |
| Radiomottagare | utan mottagare, ”SM”-kontakt för mottagare NICE SMXI, NICE OXI osv. |
| Antennanslutning | 52Ω för RG-58-koaxialkabel (eller motsvarande) |
| Programmeringsfunktioner | 8 funktioner för på/av (Programmering nivå I.) 8 inställbara funktioner (Programmering nivå II.) |
| Självdiagnostiska funktioner |
bedömning av grindbladets längd (beräkning av start- och inbromsningssträckor, beräkning av läget för delvis öppning) |
| Drifttemperatur | -20°C till +50°C |
| Användning i salta, sura och potentiellt explosiva miljöer | nej |
| Kapslingsklass | IP44 |
| Mått | 210×330×303 (b×d×h) |
| Vikt | 11kg |
Jag vill beställa den här produkten. Hur gör jag?
Välj det sätt som passar dig bäst:
- beställ via webbutiken: använd knappen Köp och lägg produkten i varukorgen (du hittar knappen Köp i tabellen över produktens varianter).
- beställ via e-post: skicka din beställning till [email protected]
