NICE Robus RB400 – separat drivsystem för skjutgrindar (A)
| Produkttillgänglighet: | I lager | Vi skickar normalt varor inom 24 timmar. |
|---|
I lager
5 481,95 kr inkl. moms
| Vikt |
|---|
| 9,00 kg |
Produktbeskrivning NICE Robus RB400 – separat drivsystem för skjutgrindar (A)
NICE RB400-drivningen har ersatts av en nyare modell NICE RBS400. Se fördelarna med den nyare modellen NICE RBS400 och RBS600.
NICE Robus RB400 grindmotor är avsedd för skjutgrindar med en vikt på upp till 400 kg och en passagebredd på upp till 7 m. Den har en elektromekanisk stoppbrytare. Drivmotorn är ickereverserbar. Detaljerade tekniska egenskaper ». Ladda ner manualen ».
(Passar den här drivmotorn för mig?)
Jämför med andra drivmotorer:
| « Svagare drivmotor | Alternativ drivmotor | Kraftigare drivmotor » |
|---|---|---|
|
Nej. |
|
|
Denna produkt – en fristående drivmotor för skjutgrind NICE Robus RB400 (vår kod NICE-RB400-A) innehåller:
- elektromekanisk NICE Robus RB400-drivmotor med en kapacitet på 400 kg och en maximal grindbladslängd på 7m samt en inbyggd (men löstagbar) styrenhet RBA3R10 utan radiosignalmottagare (OXI).
- 2 × frikopplingsnycklar för manuell manövrering av drivmotorn (behövs vid strömavbrott)
- delar för montering av drivmotorn, förankringsdetaljer och konsol, ändstopp för drivmotorns gränslägesbrytare
- monteringsmanual
Prisvärda paket som innehåller drivmotor NICE Robus RB400:
| Drivmotorpaket med tillbehör » | Drivmotorpaket med tillbehör och kuggstång » |
|---|---|
|
ROBUS-drivmotor för upp till 400 kg, fjärrkontroll, fotoceller, signallampa. |
ROBUS-drivmotor för upp till 400 kg, kuggstång, fjärrkontroll, fotoceller, signallampa. |
| Paket för tillverkning av fribärande grind » | Paket för tillverkning av spårgrind » |
Vagnar med 5 lager, C-profil 6m Fe, anslag, fångare, styrning, drivmotor, kuggstång. |
Hjul Ø90 mm, skena 3x3m Zn, nedre ändstopp, styrning, drivmotor, kuggstång |
Drivmotorn är kompakt, säker och praktisk, idealisk för privat och kommersiellt bruk. Slagtåligt hölje, stomme av aluminiumlegering med epoxibeläggning.
Drivmotorn lämpar sig för automatisering av skjutgrindar med en vikt på upp till 400 kg och en grindbladslängd på 7 m. Värdena gäller under de förhållanden som tillverkaren anger, till exempel väderpåverkan, temperaturskillnader, grindens styvhet och framför allt att grinden löper lätt. Det är inte alltid möjligt att uppnå detta eller att påverka det. Därför rekommenderar vi att NICE Robus RB400-drivmotorn helst används för grindar som ligger på 80% av dessa värden. Se kapitlet Val av drivmotor för mer information.
Mycket användarvänlig teknik BlueBUS möjliggör strömförsörjning och styrning av upp till 7 par fotoceller med en tvåledarkabel.
Temperatursensorn justerar drivmotorns dragkraft beroende på klimatförhållandena. Drivmotorn har även ett termiskt överbelastningsskydd.
Justerbar hastighet, kraft och paustid automatisk stängning av drivenheten och mycket mer, se Programmering.
Diagnostik med hjälp av varningsljuset.
Kugghjul modul 4 är kompatibel med kuggstången i vårt sortiment.
Funktioner hos drivenheten Robus 400 "Slavenheten" säkerställer automatisk synkronisering av två motorer. Det innebär att det går att automatisera två skjutgrindar som rör sig mot varandra.
Drivenheten NICE Robus RB400 är en elektromekanisk drivenhet som lämpar sig för klimatförhållandena i Slovakien och uppfyller alla europeiska säkerhetsstandarder.
Tillbehör som är kompatibla med drivenheten NICE Robus RB400
Vi rekommenderar också att du köper kompatibla tillbehör till drivenheten eller väljer ett färdigmonterat förmånligt paket:
| Vad | Varför | Typ |
|---|---|---|
| Varningsljus | Varningsljuset signalerar att grinden är i rörelse genom att blinka – lämpligt vid utfarter med dålig sikt. Det har dessutom en inbyggd antenn som ger fjärrkontrollen längre räckvidd. | – LED-varningsljus med antenn ELDC – multifunktionslampa WLT – trådlöst, solcellsdrivet LED-varningsljus LLW |
| Fotoceller | Vid stängning upptäcker de hinder och stoppar rörelsen – grinden kör inte på bilen eller någon person. | – Era Photocell Medium EPMB – Era Photocell Large EPLB – Era Photocell Slim EPSB – trådlösa FT210B – trådlösa EPMOW – solcellsdrivna PHW |
| Sändare | För fjärrstyrning av grinden. | – Era One ON2E, ON3EBD, ON3ELR, ON4E, ON9E – Era Flor Flo2RE, Flo4RE – FloR Flo2R-s, Flo4R-s – Inti INTI2, INTI2Y, INTI2L, INTI2B, INTI2R, INTI2G |
| Mottagare | Krävs för fjärrstyrning av grinden. | - OXI - OXIBD - OXILR – wifi-mottagare IT4WIFI – GSM-mottagare GSM LITE3+, GSM SMART3, GSM PROFI3 |
| Antenn | För bättre räckvidd för fjärrkontrollen. | – inbyggd i varningsljuset ELDC – separat antenn ABFKIT |
| Knappsats | Om du skulle glömma fjärrkontrollen, eller om många fordon eller personer kommer till dig och du inte vill ge alla en fjärrkontroll eller öppna grinden manuellt. | – trådlös EDSWG – trådbunden EDSB |
| Nyckelbrytare | För att manövrera grinden med nyckel via en brytare som ansluts med kabel till drivenheten på valfri plats. | – utanpåliggande, med enkel cylinder EKS – utanpåliggande, med europeisk cylinder, EKSEU – infälld, med enkel cylinder EKSI – infälld, med europeisk cylinder EKSIEU |
| Kortläsare | Manövrera drivenheten genom att hålla upp ett kort eller en nyckelbricka mot kortläsaren. | – ERA Transponder Reader ETPB |
| Kuggning | Nödvändig för att automatisera drivenheten – utan kuggstång kan drivenheten inte förflytta grinden. | – nylon, med stålförstärkning, 33 cm LZ-1 – nylon, med stålförstärkning, 1 m LZ-10 – nylon, med stålförstärkning, omvänd, 1 m LZ-15 – stål, 30x8 mm, 1 m LZ-3 – stål, 30x12 mm, 1 m LZ-5 – rostfritt stål, 30x10 mm, 1 m LZ-7 |
| Reservkraftaggregat | Säkerställer att grinden fungerar vid strömavbrott. | – reservbatteri PS124 – solcellsdrift SYKCE |
Manualer och dokument för nedladdning
NICE Robus RB400 i korthet
NICE Robus är en serie irreversibla elektromekaniska växeldrivna drivenheter för skjutgrindar. De levereras med en inbyggd (men löstagbar) styrenheten NICE RBA3R10 med SM-kontakt för externa mottagare radiosignal NICE SMXI, alternativt NICE OXI. Elektriska anslutningar av externa enheter (fotoceller, varningsljus, etc.) har i produktserien NICE Robus drivenheter för skjutgrindar förenklats med hjälp av tekniken BlueBUS, som gör det möjligt att ansluta flera enheter till samma kontakt med endast en tvåledarkabel, där polariteten inte ens behöver följas. Automatisk manövrering är beroende av strömförsörjning, men vid strömavbrott kan växelmotorn naturligtvis frikopplas med en särskild frikopplingsnyckel så att grinden kan manövreras manuellt. Det går också att köpa till ett tillval: reservbatteriet NICE PS124, som gör att grindens drivenhet kan manövreras även vid strömavbrott.
Val av drivenhet – är drivenheten NICE Robus RB400 lämplig för min grind?
Varje grind har sin egen storlek (och därmed hävarm) och vikt (och därmed hävarmens tyngdkraft) och varje drivenhet har sina begränsningar. Drivenheten NICE Robus RB400 kan användas för grindblad med följande längder och grindar med följande vikter:
| Antal cykler per timme Antal cykler i följd |
Grindbladets vikt | ||
| Upp till 200 kg | 200–400 kg | ||
|---|---|---|---|
|
L |
Upp till 4 m |
35 |
16 |
| 4–6 m | 23 11 |
11 5 |
|
| 6–7 m | 20 10 |
10 5 |
|
I princip grindbladets längd avgör det maximala antalet cykler per timme och även antalet cykler i följd, dvs. anger hur länge drivanordningen kan vara i drift. En högre vikt minskar antalet sådana cykler ytterligare procentuellt, på grund av större belastning på drivanordningen, och avgör även den högsta tillåtna hastigheten vid aktuell belastning. Drivanordningen är utrustad med en anordning (temperatursäkring) som mäter både motortemperaturen och omgivningstemperaturen och minskar antalet möjliga cykler i motsvarande grad.
Begränsningar för NICE Robus RB400-drivanordningen
De angivna värdena är värden som rekommenderas av tillverkaren NICE. Utifrån vår erfarenhet rekommenderar vi att man lämnar en marginal på cirka 80 % av de angivna värdena:
| Maximalt | Rekommenderat | |
|---|---|---|
| Grindbladets längd | 7 m | 5 m |
| Grindbladets vikt | 400 kg | 320 kg |
Att använda drivanordningen maximalt minskar dock dess livslängd – se den ungefärliga beräkningen av drivanordningens livslängd i förhållande till belastningsfaktorerna:
Livslängd för NICE Robus RB400-drivanordningen
Beräkna belastningsindexen för grindbladets vikt och längd i följande tabell och lägg till indexen för övriga faktorer, om sådana förekommer. Läs sedan av drivanordningens livslängd i diagrammet, uttryckt i antal cykler.
Exempel: Jag har en grind med en passagebredd på 4,5 m och en konstruktion med fyllning som väger upp till 200 kg (standardgrind). Jag beräknar indexet för grindbladets längd till cirka 15, lägger till grindens viktindex på 10 och för säkerhets skull även ett index på 10 för låg temperatur eftersom vintrarna är kalla. Det ger ett totalindex på 35. Av diagrammet framgår att drivanordningens livslängd är cirka 120 000 cykler. Med 10 manövreringar per dag motsvarar det en livslängd på cirka 32 år.
| Hela automatikens egenskaper | Index | Livslängdsdiagram |
|---|---|---|
| Grindbladets vikt |
Rekommenderat maximalt totalindex är upp till 75 %. (dvs. 40 000 cykler, vilket vid normal drift med 10 cykler per dag motsvarar 10 år)
|
|
| Upp till 200 kg | 15 | |
| 200–400 kg | 50 | |
| Grindbladets längd | ||
| Upp till 4 m | 15 | |
| 4–6 m | 30 | |
| 6–7 m | 50 | |
| Övriga faktorer (om sannolikheten för att de förekommer är större än 10 %) | ||
| Omgivningstemperatur över 40 °C eller under 0 °C, eller luftfuktighet över 80 % | 10 | |
| Dammig miljö | 15 | |
| Salt miljö | 20 | |
| Aktivering av fotoceller | 15 | |
| Aktivering av STOP-ingången | 25 | |
| Hastighet högre än ”L4 – Snabb” | 20 | |
| Funktionen för toppeffekt är aktiverad | 25 | |
Montering av NICE Robus RB400-drivanordningen
Monteringssätt för drivanordningen är olika för rälsförsedd skjutgrind och fribärande skjutgrind olika. För en rälsförsedd grind monteras i regel drivanordningen i nivå med marken, medan en fribärande grind behöver drivanordningarna höjas med exempelvis gängstänger (gängstång Ø8), ett egentillverkat fäste, en betongsockel eller liknande. Den avgörande faktorn är kuggstångens höjdplacering, så att den passar perfekt mot drivanordningens kugghjul. Se Kuggstång och ändstopp.
Kabeldragning
En typisk (valfri) inkoppling av drivanordningen med tillbehör ser ut så här:
Tillbehörslista
|
|
Kabelschema
| Syfte | Typ | Maxlängd |
|---|---|---|
| A. Strömförsörjning | 3×1,5mm2 | 30m, vid större längd 3×2,5mm2 + jordning |
| B. Blinkljus med antenn |
2×0,5mm2 |
20m 20m (rekommenderat mindre än 5m) |
| C. Fotoceller | 2×0,5mm2 | 30m, över 30m 2×1mm2 |
| D. Nyckelbrytare | 4×0,5mm2 | 50m (eller 2 st. 2×0,5mm2) |
| E. Fasta säkerhetslister | 2×0,5mm2 | 30m |
| F. Rörliga säkerhetslister | 2×0,5mm2 | 30m |
Montering
Se ”På vilken höjd ska jag montera drivningen".
Kuggstång och dess ändstopp
Grindens rörelse bygger på att drivningens kugghjuls vridmoment omvandlas till en linjär rörelse med hjälp av en kuggstång på drivningens kuggstång. De vanligaste typerna av kuggstänger är två:
 |
Kuggstång i nylon (eventuellt med stålförstärkning) – fästs på grinden med självborrande skruvar genom öglorna. Passar bäst för relativt lätta och korta grindar. Rörelsen är tyst tack vare friktionen mellan stålkugghjulet och nylonkuggstången. |
 |
Kuggstång i stål – fästs på grinden genom att konsoler med gängor svetsas fast. Kuggstången skruvas sedan fast i dem. Används för längre och tyngre grindar. Rörelsen är något mer högljudd på grund av friktionen mellan stålkugghjulet och kuggstången i stål. |
Det avgörande är att drivningens kugghjulsmodul är kompatibel med kuggstångens modul. Drivningen NICE Robus RB400 har kugghjulsmodul 4.
Drivningen känner av ändläget vid öppning och stängning med hjälp av ändstopp som monteras på kuggstången:
| 1. Justera drivningen så att den står vågrätt med hjälp av de fyra justeringspunkterna | 2. Både grinden och drivningen måste stå vågrätt | 3. Lämna ett spel på cirka 1-2 mm mellan kuggstången och drivningens kugghjul, så att grindens tyngd inte belastar drivningen. |
 |
 |
 |
| 4. Dra åt drivningens infästning så att drivningen inte rör sig när den belastas | 5. För grinden till öppet eller stängt läge och montera ändstoppen så att de aktiverar drivningens brytare i ändläget. | |
 |
 |
Anslutning av NICE Robus RB400-drivningen
Kom ihåg att bryta strömmen innan du ansluter, kopplar bort eller ändrar anslutningen av drivningen till elnätet eller av tillbehör. Gör detta via automatsäkringen, genom att ta ut nätsäkringeneller genom att koppla bort reservbatteriet.

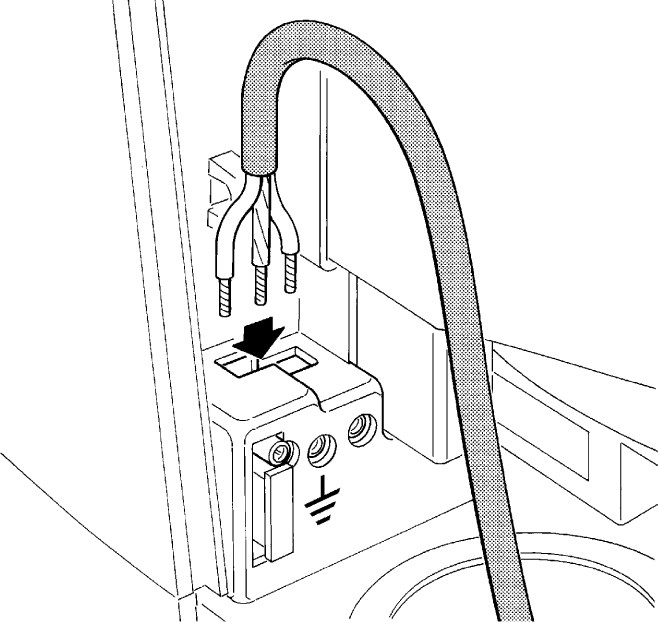

…till elnätet
 |
För att drivningen ska fungera grundläggande behöver du bara dra fram till drivningen strömförsörjningen.
Anslutningen är enkel:
|
…till tillbehören
Styrenhet NICE RBA3R10 drivning NICE Robus RB400 har följande ingångar och utgångar för tillbehör:
| Ingång/utgång | Beskrivning |
|---|---|
| Utgång för upp till två 12 V-varningsljus NICE LUCYB (eller NICE MLBT) med en 12 V 21 W-glödlampa | |
| S.C.A. (Indikator) |
Utgång för indikator (24 V 4 W). Dess funktion kan ställas in genom programmering på nivå II, L4, se Programmering på nivå II, L4 – utgångsindikator. |
| Ingång för parallellanslutning av kompatibla enheter som använder tekniken BlueBUS med en tvåledarkabel som överför både strömförsörjning och kommunikationssignal, utan att polariteten behöver följas. | |
| STOP (Stopp) |
Ingång för enheter som stoppar grindens rörelse. Följande enheter kan anslutas:
|
| Ingång för enheter som stegmanövrerar grinden (se Stegvis grindrörelse). Normalt öppna enheter (NO) kan anslutas. | |
| OPEN (Öppna) |
Ingång för enheter som styr grindens öppningsrörelse (se Öppning av grinden). Normalt öppna enheter (NO) kan anslutas. |
| CLOSE (Stäng) |
Ingång för enheter som styr grindens stängningsrörelse (se Stängning av grinden). Normalt öppna enheter (NO) kan anslutas. |
| AERIAL (Antenn) |
ingång för radiomottagarens antenn. Antennen är vanligtvis inbyggd i varningsljuset, till exempel NICE LUCYB, NICE MLBT, alternativt kan en extern antenn anslutas separat NICE ABFKIT. |

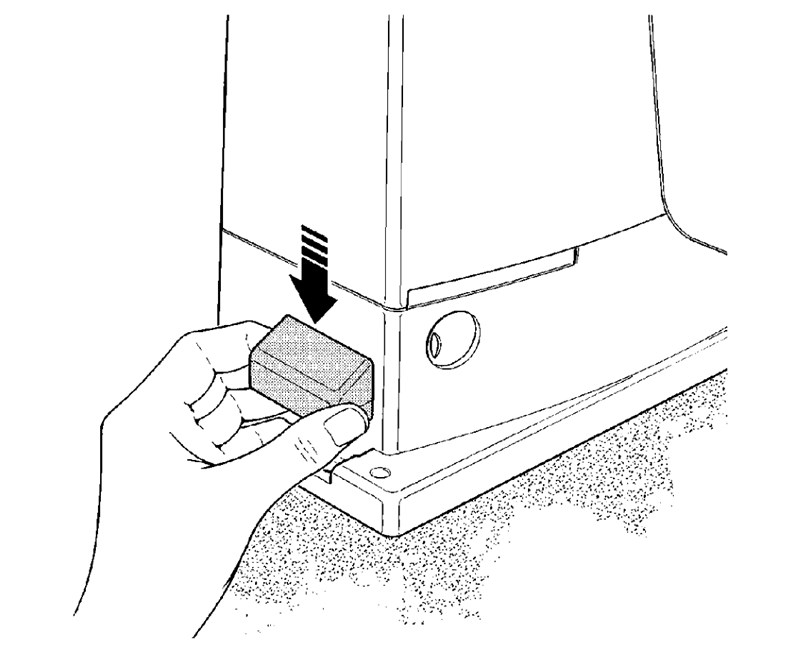

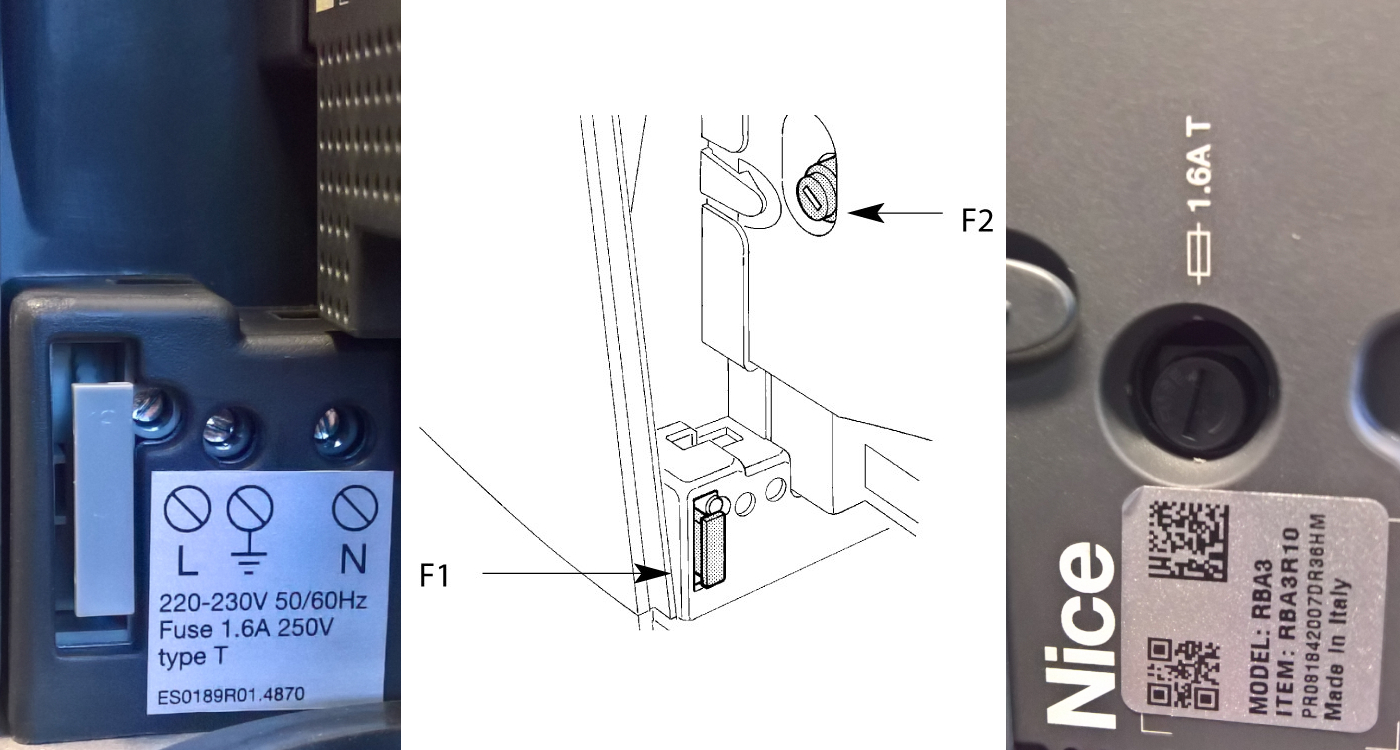

Motorns säkringar
|
I motorn finns två säkringar:
|
||||||||||||
Standardkopplingsschema:
Motorns fotoceller
Den mycket användarvänliga BlueBUS-tekniken gör det möjligt att strömförsörja och styra upp till 7 par fotoceller med en tvåledarkabel.
Anslutning av flera par fotoceller NICE EPMB till datanätverket NICE BlueBUS
Placera fotocellerna runt grinden eller grindarna enligt exempelplaceringarna för den fullständiga anslutningen och ställ in byglarna enligt bygeltabellen för NICE EPMB-fotoceller för grindmotorn. För att undvika störningar mellan par som sitter nära varandra måste du, enligt dessa exempelplaceringar, se till att sändarna är orienterade TX och mottagarna RX. Anslut fotocellerna parallellt enligt bilden (polariteten behöver inte följas):
Om du vill att fotocellerna ska fungera som grindöppnare (se FA1 och FA2 i exempelsituationerna), det vill säga öppna grinden när ett fordon kör mellan deras optiska axlar, måste anslutningen brytas A på sändaren TX och mottagaren RX, se bilden:
Exempel på fotocellernas koppling
Tabell över fotocellernas bygelinställningar NICE EPMB grinddrift
 |
Anslutning av flera fotocellpar till systemet BlueBUS görs genom att ställa in olika bygelkombinationer. Varje anslutet par måste ha en unik bygelkombination. Se till att det inte finns två par med samma kombination i ett och samma BlueBUS-datanätverk. Ställ in byglarna på samma värde på både sändaren TX och mottagaren RX i varje fotocellpar. Om bygeltypen bara använder en eller ingen bygel ska de återstående byglarna alltid sparas för framtida bruk. |
| Fotocellparets beteckning | Bygelkombination |
|---|---|
| FOTO |  |
| FOTO II |  |
| FOTO 1 |  |
| FOTO 1 II |  |
| FOTO 2 |  |
| FOTO 2 II |  |
| FOTO 3 |  |
|
FA1 |
 |
|
FA2 |
 |
Om fotocellen av någon anledning behöver bytas räcker det att ställa in samma bygel som på den ursprungliga. En ny inlärningsfas för enheterna behöver då inte genomföras.

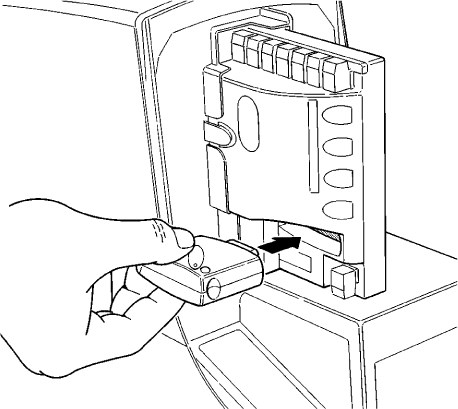

Radiomottagare för drivenheter
 |
NICE Robus RB400-drivenhet levereras med styrenheten NICE RBA3R10, som har en SM-kontakt för anslutning av en extern radiomottagare (t.ex. NICE OXI, NICE SMXI). Denna mottagare behövs för att ta emot kommandon som skickas från fjärrkontroller, och är därmed en förutsättning för att kunna fjärrstyra skjutgrinden med fjärrkontroll. |
Val av grindens rörelseriktning

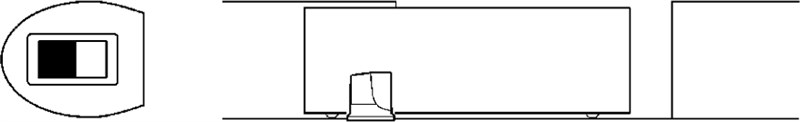

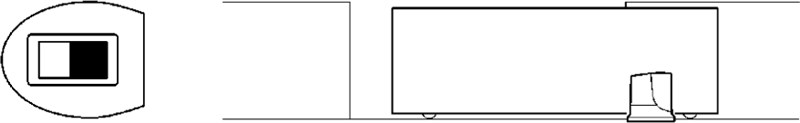

Välj skjutgrindens rörelseriktning med hänsyn till drivenhetens placering drivenheten i förhållande till skjutgrindens grindblad. Titta på grinden från den sida där drivenheten är placerad.
 |
 |
| Om grinden öppnas åt vänster ställer du omkopplaren åt vänster. | Om grinden öppnas åt höger ställer du omkopplaren åt höger. |
Omkopplaren sitter på höger sida av styrenheten RBA3R10 i mitten.
Inlärning av anslutna enheter till drivenheten
Efter varje anslutning, frånkoppling eller ändring av inkopplingen av tillbehör på BlueBUS-ingångarna och STOP måste en inlärning av tillbehören. Drivenheten signalerar själv att denna åtgärd behöver utföras genom att LED-lamporna L1 och L2 blinkar.
 |
|
Fastställ grindbladets längd
För att grinden ska fungera korrekt (närmare bestämt för beräkning av start- och stoppsträckan samt delöppning) måste drivningen själv fastställa grindbladets längd. Under den här processen kör drivningen grinden från ändläge till ändläge och mäter grindens längd med hjälp av en brytare.
 |
|
Programmera drivningen
Robus-drivningen kan programmeras med flera funktioner, antingen genom att aktivera/inaktivera en funktion med programmering på nivå I, eller genom att ställa in en förvald parameter med programmering på nivå II.
Styrenheten RBA3R10 har tre knappar för styrning och programmering av drivningen:
 |
Knapp | Användning |
|---|---|---|
| Open | Med knappen kan du ge drivningen kommandot att öppna grinden. Den används också vid programmering för att flytta värdet på den programmerade parametern uppåt. | |
| Stop/Set | Med knappen kan du ge drivningen kommandot att stoppa grinden. Håll knappen intryckt i 5 sekunder för att komma till programmering på nivå I. Håll den intryckt igen för att komma till programmering på nivå II. för den aktuella LED-lampan. | |
| Close | Med knappen kan du ge drivningen kommandot att stänga grinden. Den används också vid programmering för att flytta värdet på den programmerade parametern nedåt. |
Programmering – nivå I
På nivå I används programmeringen för att aktivera/inaktivera den aktuella funktionen. När en funktion är aktiverad lyser motsvarande LED-lampa på styrenheten. Alla funktioner är inaktiverade från fabrik.
Gå till programmering på nivå I genom att hålla knappen "Stop/Set" intryckt i cirka 5 sekunder, tills LED-lampan L1 börjar blinka. Använd sedan knapparna "Open" och "Close" för att flytta den aktuella LED-lampan uppåt respektive nedåt. Du har 10 sekunder på dig för varje åtgärd, annars lämnar drivningen programmeringsläget. När den blinkande LED-lampan står ovanför LED-lampan för den funktion du vill aktivera/inaktivera trycker du en gång på knappen "Stop/Set" för att få blinkningen att gå snabbare (funktionen aktiveras) eller långsammare (funktionen inaktiveras). Låt sedan drivningen lämna programmeringsläget inom 10 sekunder. Om allt har gått som det ska fortsätter LED-lampan för den aktiverade funktionen att lysa.
Lista över funktioner som kan programmeras och aktiveras:
| LED | Funktion | Beskrivning |
|---|---|---|
| L1 | Automatisk stängning | Efter en viss tid (som ställs in under ”Programmering på nivå II – Paustid") efter att grinden har öppnats börjar den stängas automatiskt. Om funktionen är inaktiverad kan grinden endast styras med ett kommando från grindens fjärrkontroll och liknande. |
| L2 | Stängning efter att fotocellerna har frigjorts |
Funktionen gör att grinden bara står öppen så länge som behövs för att fordonet ska passera. När fotocellerna frigörs (fordonet har passerat) börjar grinden stängas automatiskt efter 5 sekunder. Funktionen fungerar på två olika sätt beroende på om automatisk stängning är aktiverad (se föregående funktion). Automatisk stängning aktiverad – grinden stannar när fotocellerna frigörs och börjar stängas efter 5 sekunder. Det innebär att grinden inte behöver öppnas helt. |
| L3 | Stäng alltid | Efter ett strömavbrott står grinden kvar i samma läge (om funktionen är inaktiverad) eller stängs (om funktionen är aktiverad). |
| L4 | Standbyläge | Funktionen gör det möjligt att minimera elförbrukningen. Funktionen är särskilt användbar vid strömförsörjning från ett buffertbatteri (t.ex. NICE PS124). När funktionen är aktiv stänger styrenheten av BlueBUS-ingången (och därmed alla enheter som är anslutna till den), samt alla LED-lampor utom BlueBUS-LED-lampan, som blinkar långsamt, en minut efter grindens senaste rörelse. Om ett kommando ges i det här läget styrenheten startar först om och utför sedan kommandot. |
| L5 | Toppeffekt | Inaktiverar drivningens mjukstart i början av manövern, så att drivningen startar direkt med full kraft. Lämpligt när friktionen är hög eller när snö och is behöver röjas undan. Funktionen är därför främst användbar på vintern. Å andra sidan minskar den drivningens livslängd. |
| L6 | Förvarning med blinkande ljus | När en signal om att grinden ska sättas i rörelse tas emot varningsljuset varnar omgivningen genom att blinka i tre sekunder. Därefter startar den önskade rörelsen. |
| L7 | Stäng innebär delöppning | Kommandot stänga startar alltid rörelsen av grinden. |
| L8 | Slavenhet | Det är meningsfullt att aktivera den här funktionen vid installation av två automatiserade skjutgrindar mitt emot varandra – den ena drivningen är överordnad den andra. Slavdrivningen har just den här funktionen aktiverad och synkroniseras med masterdrivningen via BlueBUS-ingången. Se mer under Robus i slavläge. |
Programmering, nivå II
På nivå II ställs värdena för de olika funktionerna in genom programmering (dessa funktioner skiljer sig från nivå I).
Glöm programmering på nivå I. För att gå till programmering på nivå II håller du knappen ”Stop/Set” intryckt i cirka 5 sekunder tills LED L1 börjar blinka. Därefter använder du knapparna ”Open” och ”Close” för att flytta den aktuella LED-indikeringen uppåt respektive nedåt. Du har 10 sekunder på dig för varje moment, annars lämnar drivningen programmeringsläget. När den blinkande LED-indikeringen har flyttats till den funktion vars parameter du vill ställa in, håller du knappen ”Stop/Set” intryckt för att öppna inställningen för den aktuella LED-indikeringen. Den LED-indikering som fortsätter att lysa (du håller fortfarande ”Stop/Set” intryckt) visar det aktuella parametervärdet. Du kan ändra värdet uppåt respektive nedåt med knapparna ”Open” respektive "Close” (håll fortfarande knappen ”Stop/Set” intryckt). Släpp sedan ”Stop/Set” och låt drivningen lämna programmeringsläget inom 10 sekunder. För att kontrollera att allt har gått rätt till måste du upprepa proceduren utan att ändra parametervärdet.
Lista över programmerbara funktioner och inställningar:
|
Ingångs-LED – Namn |
Inställnings-LED – Värde |
|---|---|
| L1 – Pausens längd Om värdet ”Automatisk stängning” i programmering på nivå I |
L1 – 5 sekunder L2 – 15 sekunder L3 – 30 sekunder L4 – 45 sekunder L5 – 60 sekunder L6 – 80 sekunder L7 – 120 sekunder L8 – 180 sekunder |
|
Ställer in grindens rörelsesekvens när man trycker upprepade gånger på till exempel en knapp på grindens fjärrkontroll eller aktiverar den via STEP-BY-STEP-ingången (även kallad P.P.eller stegstyrning). |
L1 – Öppna/Stopp/Stäng/Stopp L2 – Öppna/Stopp/Stäng/Öppna L3 – Öppna/Stäng/Öppna/Stäng L4 – Flerbostadsläge L5 – Flerbostadsläge efter två stopp L6 – Stegstyrning med delöppning vartannat steg L7 – Dödmansgrepp L8 – Halvautomatisk öppning, stängning med dödmansgrepp |
|
Ställer in grindens rörelsehastighet under normal drift (inte under acceleration eller inbromsning). |
L1 – Mycket långsam (30 %) L2 – Långsam (45 %) L3 – Medelhastighet (55 %) L4 – Snabb (70 %) L5 – Mycket snabb (85 %) L6 – Extremt snabb (100 %) L7 – Öppnar ”Snabbt”, stänger ”Långsamt” L8 – Öppnar ”Extremt snabbt”, stänger ”Snabbt” |
|
Ställer in när en signal ska skickas till S.C.A.-utgång (24 V, −30 %/+50 %, med en maximal effekt på 4 W) |
L1 — Grindöppning L2 — Grind stängd L3 — Grind öppen L4 — Andra radio-utgången L5 — Tredje radio-utgången L6 — Fjärde radio-utgången L7 — Underhåll L8 — Elektriskt lås |
|
Indikerar systemet för kontroll av motorkraft grindens vikt. Systemet mäter även omgivningstemperaturen och justerar automatiskt motorkraften, till exempel genom att öka den vid mycket låga temperaturer. |
L1 — Extra lätt grind L2 — Mycket lätt grind L3 — Lätt grind L4 — Medeltung grind L5 — Något tung grind L6 — Tung grind L7 — Mycket tung grind L8 — Extra tung grind |
|
Ställer in öppningsbredden vid delöppning. |
L1 — 0,5 m L2 — 1,0 m L3 — 1,5 m L4 — 2,0 m L5 — 2,5 m L6 — 3,0 m L7 — 3,5 m L8 — 4,0 m |
|
Ställer in antalet grindrörelser efter vilket drivenheten signalerar att underhåll behöver utföras. |
L1 — Automatiskt (drivenheten räknar själv ut detta utifrån hur krävande rörelserna är) L2 — 1000 × L3 — 2000 × L4 — 4000 × L5 — 7000 × L6 — 10000 × L7 — 15000 × L8 — 20000 × |
|
Spelar upp typen av de senaste 8 felmeddelandena. |
L1 — Resultat för rörelse 1 L2 — Resultat för rörelse 2 L3 — Resultat för rörelse 3 L4 — Resultat för rörelse 4 L5 — Resultat för rörelse 5 L6 — Resultat för rörelse 6 L7 — Resultat för rörelse 7 L8 — Resultat för rörelse 8 |

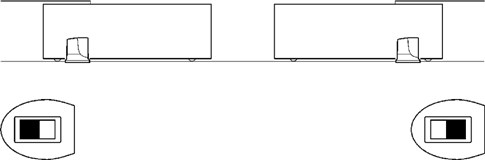

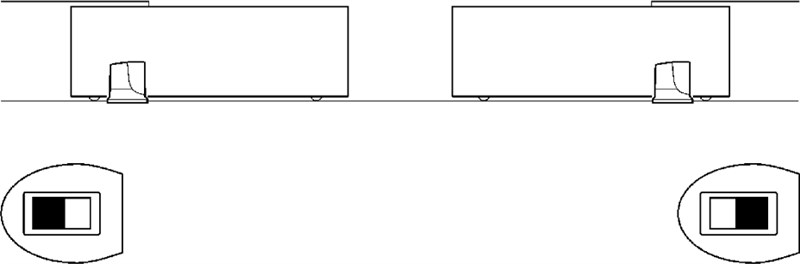

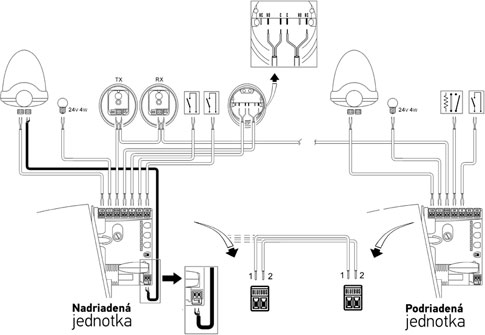

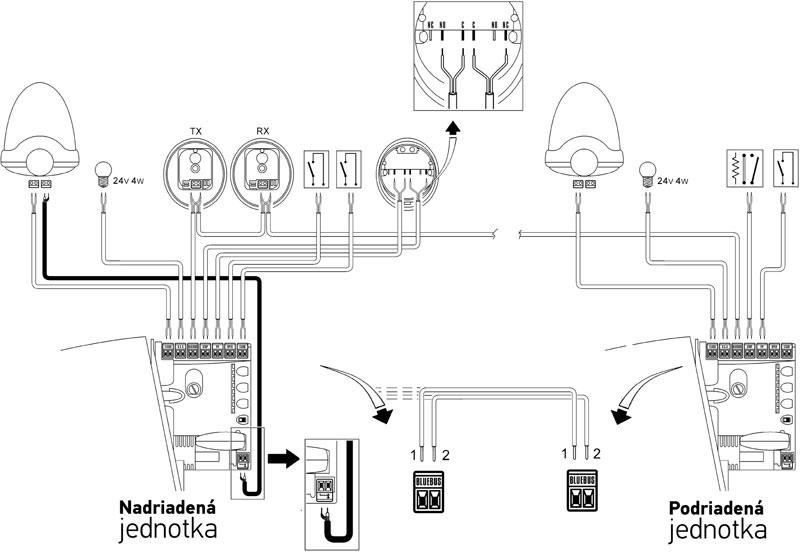

Automatisering av två motgående skjutgrindar med två NICE Robus RB400-drivenheter
Om du behöver automatisera två skjutgrindar som rör sig mot varandra, drivenheterna Robus kan anslutas i slavläge. Principen är att den ena drivenheten är master och skickar kommandon till den andra, slaven.. Alla Robus-drivenheter är fabriksinställda som master, så den här parametern måste ställas in på slaven i programmering på nivå I. med funktionen L8 – slav.
Begränsningar för anslutning av master och slav
- Det går inte att öppna grinden som drivs av slaven på annat sätt än helt (det går inte att delöppning).
- Alla enheter (fotoceller, mottagare, etc.) måste anslutas till mastern. Endast följande får anslutas till slaven: varningsljus, S.C.A.-utgångsindikator, enheter för STOP-ingång och P.P. (även kallad STEP-BY-STEP, eller Stegvis), OPEN-ingångarna och CLOSE ignoreras.
- Om du vill använda ett reservbatteri (NICE PS124) måste varje drivenhet ha ett eget.
- Alla programmerade funktioner på slaven ignoreras, utom funktioner som programmerats under:
| Programmering på nivå I. | Programmering på nivå II. |
|---|---|
| L4 – Standbyläge | L3 – Motorhastighet |
| L5 – Effektökning | L4 – Utgångsindikator |
| L8 – Slav | L5 – Motorkraft |
| L8 – Fellogg |
Installationsanvisning för två Robus-drivenheter i slavläge
1. Montera grindarna och drivenheterna och ställ in öppningsriktningen enligt:
2. Anslut drivenheterna enligt schemat (polariteten måste följas för BlueBUS-anslutningen mellan drivenheterna):
3. Dra fram strömförsörjningen till båda drivenheterna
4. Ställ in parametern i nivå II-programmeringen för slavenheten L8 – Slavenhet
5. Utför fasen för identifiering av anslutna enheter på slavenheten
6. Utför fasen för identifiering av anslutna enheter på masterenheten
7. Utför fasen för identifiering av grindbladets längd på masterenheten
Anslutning av extra externa enheter till drivenheten
 |
Om du behöver ansluta extra enheter till drivenheten som kräver extern strömförsörjning (t.ex. signallampa, nyckelbrytare, magnetkort osv.), anslut enheten enligt bilden. Den tillgängliga spänningen är 24 V DC, −30 % till +50 %, med en maximal ström på 100 mA. |
Drivenhetens specialfunktioner
Grinden hålls öppen
Om kommandot till STEP-BY-STEP-ingången (även kallad P.P. eller stegvis styrning) varar längre än 2 sekunder håller styrenheten grinden öppen så länge kommandot ges. Funktionen är lämplig att använda tillsammans med en timer.
Manuell tvångskörning
Om någon säkerhetsanordning slutar fungera eller om exempelvis en oavlägsningsbar hindring hamnar i strålen från fotocellerna och grinden av säkerhetsskäl inte vill röra sig, kan läget ”Hållknappsstyrning” aktiveras, antingen permanent i nivå II-programmeringen genom att ställa in L2 – Stegstyrningstyp på värdet L7 – Hållknappsstyrning, eller tillfälligt:
- Ge grinden ett kommando med (fjärrkontrollen, nyckelbrytaren osv.)
- Om något är fel rör sig grinden inte och varningslampan kommer troligen att indikera ett fel.
- Ge därför kommandot igen inom 3 sekunder efter det föregående och håll det intryckt.
- Grinden rör sig så länge du håller kommandot intryckt och stannar när du släpper det.
Underhållsvarning
I nivå II-programmeringen under punkten L7 – Underhållsvarning ställer du in antalet cykler efter vilka drivenheten ska signalera att underhåll (service) behövs. Drivenheten signalerar detta med varningslampan (eller via S.C.A.-utgången, om den är inställd i nivå II-programmeringen under punkten L4 – Utgångsindikator nivå L7 – Underhåll) på följande sätt:
| Antal cykler | Signalering med varningslampan | Signalering med S.C.A.-utgångsindikatorn |
|---|---|---|
| mindre än 80 % av gränsvärdet | Normal drift, blinkar med intervall på en halv sekund. | ”Lyser” i 2 sekunder efter att öppningen har startat. |
| 80–100 % av gränsvärdet | Lyser i 2 s efter att manövern har startat och fortsätter sedan normalt. | Blinkar under manövern. |
| över 100 % av gränsvärdet | Lyser i 2 s efter att manövern har startat, fortsätter sedan normalt och lyser i 2 s efter att manövern har avslutats. | Blinkar hela tiden. |
Information om hur du raderar underhållsvarningen och kontrollerar det aktuella antalet manövrer i förhållande till gränsvärdet finns i kapitel 7.4.3 i manualen.
Felsökning av drivenheten
Om något är oklart eller om du har något annat problem kan du gärna kontakta vår tekniska support för NICE-drivenheter.
Beroende på problemets art
Under monteringen (eller om drivenheten slutar fungera) kan du stöta på något av följande problem:
|
Problem |
Möjlig lösning |
|---|---|
|
Grinden reagerar inte på fjärrkontrollens kommando och lysdioden på fjärrkontrollen tänds inte. |
Kontrollera att batterierna drivenhetens fjärrkontroll fungerar som de ska. Byt ut dem om de inte gör det. Anvisningar finns i manualen för den aktuella styrenheten. |
|
Grinden reagerar inte på fjärrkontrollens kommando, men lysdioden på fjärrkontrollen tänds. |
Kontrollera om fjärrkontrollen har lagrats i minnet mottagaren är i gott skick, eller försök fjärrkontrollen lagra den på nytt. |
|
Grinden rör sig inte och BlueBUS-lysdioden blinkar inte.
|
Kontrollera om motorn får 230 V ström. Om så är fallet, mät båda säkringarna och byt vid behov ut dem mot nya med samma egenskaper. |
|
Grinden rör sig inte och varningsljuset blinkar inte. |
Kontrollera om motorn över huvud taget har registrerat kommandot. När ett kommando skickas med fjärrkontrollen ska BlueBUS-lysdioden blinka snabbt två gånger. Om kommandot skickas av en annan enhet via STEP-BY-STEP-ingången (P.P.) ska motsvarande STEP-BY-STEP-lysdiod. |
|
Grinden rör sig inte och varningsljuset blinkar flera gånger. |
Räkna antalet blinkningar och läs Diagnostik med hjälp av varningsljusets blinkningar. |
|
Grinden rör sig, men stannar omedelbart och börjar röra sig i motsatt riktning. |
Den programmerade motorkraften är troligen för låg för din grind. Kontrollera att inget hindrar grinden från att röra sig och öka vid behov motorkraften. Du kan också aktivera funktionen Toppeffekt. |
|
Grinden startar, men varningsljuset fungerar inte. |
Kontrollera om det finns spänning på FLASH-utgången under grindens manöver (spänningsnivån spelar ingen roll, cirka 10–30 V DC). Om det finns spänning på utgången ligger problemet troligen i varningsljuset. Försök byta ut det mot ett liknande och kontrollera om det fungerar. Om det inte finns någon spänning på utgången kan FLASH-utgången vara överbelastad. Kontrollera om kablaget har kortslutits. |
|
Grinden startar, men S.C.A.-utgången fungerar inte. |
Ta reda på vilken typ av funktion som har programmerats för S.C.A.-utgången och kontrollera, om utgången ska blinka, om det finns spänning där (cirka 24 V DC). Om det finns spänning på utgången ligger problemet troligen i glödlampan. Försök byta ut den mot en liknande och kontrollera om den fungerar. Om det inte finns någon spänning på utgången kan S.C.A.-utgången vara överbelastad. Kontrollera om kablaget har kortslutits. |
Diagnostik med hjälp av varningsljusets blinkningar
Under grindens manöver varningsljuset blinkar regelbundet varje sekund. Om ett problem uppstår signalerar varningsljuset felet med två serier av snabba blinkningar efter varandra.
|
Blinkserie |
Fel |
Åtgärd |
|---|---|---|
|
1 blinkning 1 sekunds paus 1 blinkning |
BlueBUS-fel
|
Enheterna som är anslutna till BlueBUS-ingången stämmer inte överens med dem som registrerades under enhetsidentifieringen. Genomför identifieringsfasen på nytt. Om det inte hjälper, försök en gång till. Annars får du med uteslutningsmetoden hitta den felaktiga enheten och byta ut den (köpa en ny, reklamera den eller reparera den). |
|
2 blinkningar 1 sekunds paus 2 blinkningar |
Fotocell aktiverad |
Fotocellerna aktiveras fotocellerna, vilket är normalt om deras stråle bryts när grinden stängs. Om strålen inte bröts kan fotocellerna vara smutsiga, bländade eller defekta. |
|
3 blinkningar 1 sekunds paus 3 blinkningar |
Motorns kraftbegränsare aktiveras
|
Under grindens rörelse upptäcks ökad friktion – grinden kan vara feljusterad. Försök att flytta den för hand och justera den. Annars hjälper det oftast att öka motoreffekten, eller aktivera funktionen Toppeffekt. Ett annat problem kan vara att du har det nedre ändstoppet för högt. |
|
4 blinkningar 1 sekunds paus 4 blinkningar |
STOP-ingången aktiveras
|
Ett kommando har skickats till STOP-ingången, så om detta beteende är oönskat bör du kontrollera de enheter som är anslutna till den. |
|
5 blinkningar 1 sekunds paus 5 blinkningar |
Internt fel i styrenheten |
Vänta 30 sekunder och försök igen. Om felet kvarstår, försök återställa den. Annars behöver styrenheten troligen repareras eller bytas ut. |
|
6 blinkningar 1 sekunds paus 6 blinkningar |
Timgränsen för manövrer har nåtts. |
Vänta några minuter tills cykelbegränsaren har sjunkit under gränsvärdet. |
|
7 blinkningar 1 sekunds paus 7 blinkningar |
Internt fel i elektronikkretsarna. |
Koppla bort hela motorn i några sekunder och försök igen. Om problemet kvarstår, försök återställa den. Annars behöver styrenheten troligen repareras eller bytas ut. |
|
8 blinkningar 1 sekunds paus 8 blinkningar |
Permanent kommando aktivt.
|
En signal skickas kontinuerligt till drivenheten – kontrollera de anslutna enheterna till OPEN-ingången. Om du har anslutit en timer är det troligen den som orsakar problemet.
|
Diagnostik med hjälp av LED-indikering
På styrenheten RBA3R10 för drivenheten NICE Robus RB400 finns två uppsättningar LED-indikatorer. Genom att blinka eller lysa visar de antingen att styrenheten fungerar normalt eller diagnostiserar fel enligt tabellerna nedan.
Horisontella LED-indikatorer BLUEBUS, STOP, PP, OPEN, CLOSE
|
Indikering |
Status |
Åtgärd |
|---|---|---|
|
BlueBUS-LED |
||
|
Släckt |
Fel
|
Kontrollera nätanslutningen. Om den är i ordning, kontrollera säkringarna F1 och F2 och byt vid behov ut dem mot nya säkringar med samma specifikationer. |
|
Lyser |
Allvarligt fel
|
Försök koppla bort styrenheten, eventuellt alla ingångar. Om det inte hjälper, återställ styrenheten. Om problemet kvarstår måste styrenheten troligen bytas ut. |
|
Blinkar med en sekunds intervall |
Allt är i sin ordning |
Styrenheten fungerar normalt. |
|
2 snabba blinkningar |
Ingångarnas status har ändrats |
Normal funktion – statusen har ändrats på ingångarna STEP-BY-STEP, STOP, OPEN, och CLOSE; fotocellerna har aktiverats eller drivenheten har fått en signal från fjärrkontrollen. |
|
Blinkserier åtskilda av en sekunds paus |
Flera möjligheter |
Antalet blinkningar i serien motsvarar feldiagnostiken med hjälp av signallampan. |
|
STOP-LED (stopp) |
||
|
Släckt |
STOP-ingången har aktiverats |
Kontrollera enheterna som är anslutna till STOP-ingången. |
|
Lyser |
Allt är i sin ordning |
STOP-ingången är inte aktiv. |
|
STEP-BY-STEP-LED (även kallad P.P., stegvis styrning) |
||
|
Släckt |
Allt är i sin ordning |
STEP-BY-STEP-ingången är inte aktiv. |
|
Lyser |
STEP-BY-STEP-ingången har aktiverats |
Styrenheten fungerar normalt om en aktiv enhet är ansluten till STEP-BY-STEP-ingången. |
|
OPEN-LED (öppna) |
||
|
Släckt |
Allt är i sin ordning |
OPEN-ingången är inte aktiv.
|
|
Lyser |
OPEN-ingången har aktiverats |
Styrenheten fungerar normalt om en aktiv enhet är ansluten till OPEN-ingången. |
|
CLOSE-LED (stäng) |
||
|
Släckt |
Allt är i sin ordning |
CLOSE-ingången är inte aktiv.
|
|
Lyser |
CLOSE-ingången har aktiverats |
Styrenheten fungerar normalt om en aktiv enhet är ansluten till CLOSE-ingången. |
Vertikala LED-indikatorer L1–L8
|
Indikering |
Åtgärd |
|---|---|
|
LED 1 |
|
|
Släckt |
Vid normal drift visar detta att funktionen Automatisk stängning inte är aktiverad. |
|
Lyser |
Vid normal drift visar detta att funktionen Automatisk stängning är aktiverad. |
|
Blinkar |
|
|
LED 2 |
|
|
Släckt |
Vid normal drift visar detta att funktionen Stäng efter att fotocellerna har avbrutits inte är aktiverad. |
|
Lyser |
Vid normal drift visar detta att funktionen Stäng efter att fotocellerna har avbrutits är aktiverad. |
|
Blinkar |
|
|
LED 3 |
|
|
Släckt |
Vid normal drift visar detta att funktionen Stäng alltid inte är aktiverad. |
|
Lyser |
Under normal drift indikerar det att funktionen Stäng alltid är aktiverad. |
|
Blinkar |
|
|
LED 4 |
|
|
Lyser inte |
Under normal drift indikerar det att funktionen Viloläge inte är aktiverad. |
|
Lyser |
Under normal drift indikerar det att funktionen Viloläge är aktiverad. |
|
Blinkar |
|
|
LED 5 |
|
|
Lyser inte |
Under normal drift indikerar det att funktionen Toppeffekt inte är aktiverad. |
|
Lyser |
Under normal drift indikerar det att funktionen Toppeffekt är aktiverad. |
|
Blinkar |
Funktionen programmeras. |
|
LED 6 |
|
|
Lyser inte |
Under normal drift indikerar det att funktionen Förblinkning inte är aktiverad. |
|
Lyser |
Under normal drift indikerar det att funktionen Förblinkning är aktiverad. |
|
Blinkar |
Funktionen programmeras. |
|
LED 7 |
|
|
Lyser inte |
Under normal drift indikerar det att funktionen Stäng betyder partiell öppning inte är aktiverad. |
|
Lyser |
Under normal drift indikerar det att funktionen Stäng betyder partiell öppning är aktiverad. |
|
Blinkar |
Funktionen programmeras. |
|
LED 8 |
|
|
Lyser inte |
Under normal drift indikerar det att funktionen Slavenhet inte är aktiverad. |
|
Lyser |
Under normal drift indikerar det att funktionen Slavenhet är aktiverad. |
|
Blinkar |
Funktionen programmeras. |
Montering av reservbatteri till NICE Robus 400-drivningen
NICE PS124 reservbatteri ingår inte som standard i leveransen av drivningen, men det går att beställa separat. Det används vid strömavbrott, då grinddrivningen får ström från batteriet. Batteriet laddas kontinuerligt från elnätet.
| 1. Bänd loss batterikontaktens plastskydd | 2. Anslut batteriet till kontakten och placera det bredvid styrenheten |
|---|---|
 |
 |
Manuell frikoppling av NICE Robus RB400-drivningen
 |
Vid strömavbrott kan du inte styra grinden med fjärrkontrollen. Därför går drivningen att frikoppla med frikopplingsnyckeln så att grinden kan flyttas manuellt: |
| 1. Skjut undan skyddet över frikopplingslåset | 2. För in frikopplingsnyckeln och vrid den medurs |
|---|---|
 |
 |
| 3. Dra ut frikopplingsspaken | 4. Nu kan du flytta grinden manuellt |
 |
 |
Tekniska egenskaper hos NICE Robus RB400-drivningen
| Modell | NICE Robus RB400 |
|---|---|
| Typbeskrivning | Elektromekanisk växelmotor för automatisk drift av skjutgrindar i privat miljö. Levereras inklusive styrenheten NICE RBA3R10, men utan radiomottagaren. |
| Kuggdrev | Antal tänder: 15 Tandmodul: 4 Delning: 12,6mm Delningsdiameter: 60mm |
| Vridmoment [Kraft] |
12Nm [400N] – krävs för att sätta portbladet i rörelse |
| Nominellt vridmoment [Nominell kraft] |
6Nm [200N] – krävs för att hålla portbladet i rörelse |
| Hastighet | 0,34 m/s |
| Nominell hastighet | 0,18 m/s |
| Gräns för antal cykler i följd | 100 cykler/dag (styrenheten begränsar antalet utifrån begränsningarna, se Val av motor) |
| Driftsgräns | 10 minuter (styrenheten begränsar tiden utifrån begränsningarna, se Val av motor) |
| Livslängd | från 250 000 till 20 000 cykler, beroende på portbladets vikt och längd samt motorns inställning |
| Strömförsörjning | 230V (+10% -15%) 50/60Hz |
|
Effektförbrukning |
250W [1,1A] |
| Isolationsklass | 1 – måste jordas |
| Reservströmförsörjning | kan köpas till och installeras NICE PS124-reservbatteri |
| Utgång för varningslampa | för två varningslampor 12V med 21W-lampa (t.ex. NICE Lucy LUCYB, NICE Moonlight MLBT) |
| Indikatorutgång (S.C.A.) | för en 21V-lampa, max. 4W (utspänning +50% -30%), kan styra ett litet relä |
| BlueBUS-utgång | en utgång för upp till 15 BlueBUS-enheter |
| STOP-ingång | för normalt öppna, normalt slutna och enheter med konstant resistans på 8,2KΩ |
| STEP-BY-STEP-ingång (P.P., stegvis styrning) | normalt öppen (slutning utlöser kommandot ”Stegvis styrning") |
| OPEN-ingång | normalt öppen (slutning utlöser kommandot ”Öppna") |
| CLOSE-ingång | normalt öppen (slutning utlöser kommandot ”Stäng") |
| Radiomottagare | utan mottagare, ”SM”-kontakt för mottagare NICE SMXI, NICE OXI etc. |
| Antennanslutning | 52Ω för koaxialkabel RG-58 (eller liknande) |
| Programmeringsfunktioner | 8 funktioner för att aktivera/inaktivera (Programmering på nivå I.) 8 inställbara funktioner (Programmering på nivå II.) |
| Självutvärderingsfunktioner |
utvärdering av portbladets längd (beräkning av start- och stoppsträckor, beräkning av delvis öppningsläge) |
| Drifttemperatur | -20°C till +50°C |
| Användning i salthaltiga, sura och potentiellt explosiva miljöer | nej |
| Skyddsklass | IP44 |
| Mått | 195×330×277 (b×d×h) |
| Vikt | 8kg |
Jag vill beställa den här produkten. Hur gör jag?
Välj det sätt som passar dig bäst:
- beställ via webbutiken: använd knappen Köp och lägg produkten i varukorgen (du hittar knappen Köp i tabellen över produktens varianter).
- beställ via e-post: skicka din beställning till [email protected]
