NICE M-Fab MFAB3000 – fristående underjordisk motor för slaggrind, för grindblad upp till 3,5 m/600 kg
| Produkttillgänglighet: | inom 3 dagar | Vi skickar vanligtvis varorna inom 3 dagar. |
|---|
inom 3 dagar
5 210,57 kr inkl. moms
| Vikt |
|---|
| 11 kg |
Produktbeskrivning NICE M-Fab MFAB3000 – fristående underjordisk motor för slaggrind, för grindblad upp till 3,5 m/600 kg
NICE M-FAB MFAB3000 är en fristående underjordisk irreversibel motor med 230 V AC-motor för ett grindblad. Den innehåller ingen styrenhet; för en ny installation används NICE MC800 med MCA5R30-kort. För två grindblad behövs två motorer och en lämplig styrenhet.
Den underjordiska motorn döljs under gångjärnsaxeln och ger grindbladet ett rent utseende. Den kan även användas där det inte finns plats för linjärt eller ledarmsdrivning. Bedöm grindens lämplighet utifrån längd, vikt och användningsfrekvens, inte bara motorns spänning.
Styrenhet och kompatibla tillbehör
MC800 styr en eller två motorer på 230 V. Motormatning, utgång för varningslampa och lågspänningstillbehör är separata kretsar. Välj mottagare och fotoceller utifrån den styrenhet som faktiskt är installerad; överför inte anvisningarna för MCA5R30 till ett äldre kort enbart utifrån beteckningen MC800.
| Vad | Varför | Typ |
|---|---|---|
| Styrenhet | Styrning av en eller två motorer. Anslutning. |
|
| Varningslampa | Signalerar att grinden är i rörelse. Strömförsörjning och tillåten belastning anges av styrenheten; utgångsdata. |
Andra varningslampor väljs utifrån spänningen och den högsta belastningen för FLASH-utgången på den styrenhet som faktiskt är installerad. |
| Fotoceller | Skyddar passagen utifrån placering och driftläge. Anslutning och inställning. |
Anslut kabelanslutna BlueBUS-fotocellpar till BLUEBUS. EPMOW kräver ett IBW-radiogränssnitt anslutet till BlueBUS; de ansluts inte direkt med kablar som EPMB. På FT210B drivs sändaren på grindbladet av ett batteri, medan mottagaren ansluts till BlueBUS med två ledare. FT210B överför även status för säkerhetslisten. Reläanslutna fotoceller ansluts till kontakt-ingångar, inte till BlueBUS. |
| Fjärrkontroll | Fjärrstyrning. Kodningstypen måste stämma överens med den installerade mottagaren; parkoppling. | |
| Mottagare | Mottagare för SM-centralens kontaktanslutning. OXIBD och OXILR använder olika radiosystem; välj sändare utifrån mottagaren. |
|
| Antenn | Bättre räckvidd för fjärrkontrollen. Anslut antennen till den monterade mottagaren; för OXIBD ansluts den direkt till mottagarens antennplintar. | |
| Knappsats | Åtkomst med kod. Den trådlösa modellen måste passa mottagaren, den trådbundna modellen gränssnittstypen. | |
| Nyckelbrytare | Nyckelstyrning via potentialfri NO-kontakt till ingång för stegvis manövrering, öppning eller stängning. | |
| Kortläsare | Åtkomst med bricka eller kort via centralenhetens kompatibla gränssnitt. |
|
| Elektriska lås | Extra låsning av grindbladet; utgång för lås. |
|
Motor, box och frikopplingsmekanism
| Monteringsdel | Utrustning och användning |
|---|---|
| MFAB3000 | En 230 V-motor med 2 m lång kabel, kopplingsarm och mekaniskt stängningsstopp. |
| Fundamentbox | MFABBOX av kataforeslackerat stål eller rostfritt stål MFABBOXI. Boxen innehåller ett mekaniskt öppningsstopp; väljs separat. |
| Manuell frikoppling | NICE MEA2 med nyckel eller NICE MEA3 med spak. För att manövrera grinden manuellt krävs en lämplig frikopplingsmekanism. |
| Styrning och säkerhet | MC800, fotoceller, mottagare, fjärrkontroller och varningsljus beroende på grindens utrustning; en separat motor inkluderar inte dessa. |
| Stor öppningsvinkel | NICE MEA1 för öppning upp till 360°; endast för grindblad upp till 2,5 m, med lämpliga externa stopp. |
Boxen kan användas för både höger- och vänsterhängda grindblad. Kontrollera vid köp av ett set antal och material på boxarna samt valet av MEA2/MEA3; leverans av en separat motor innebär inte automatiskt att en komplett uppsättning ingår.

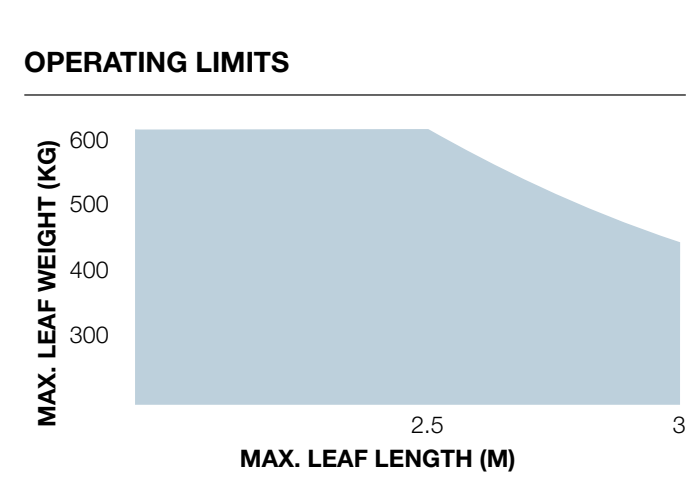

Grindbladets längd och vikt
Vid val av en ny uppsättning bör grindbladet vara högst 3 m långt. Gränsen på 600 kg gäller vid en längd på högst 2,5 m; tillåten vikt minskar med ökande längd enligt diagrammet. Grindblad längre än 3 m, inklusive uppsättningar som anges klara upp till 3,5 m, kräver bekräftelse på att den specifika versionen och monteringsförhållandena är lämpliga.
| Urvalsparameter | Gräns |
|---|---|
| Längd på ett grindblad | Upp till 3 m vid nyval; längre grindar ska bedömas individuellt |
| Vikt på ett grindblad | Högst 600 kg vid en längd på upp till 2,5 m; över 2,5 m gäller den minskande gränsen enligt diagrammet |
| Tät beklädnad och vind | Kan öka belastningen avsevärt. 230 V i sig bekräftar inte att motorn är lämplig för den aktuella grinden. |
Grindbladet måste vara stabilt och korrekt balanserat samt kunna föras manuellt längs hela rörelsebanan med jämnt motstånd. Gångjärnen måste vara axiella och ha samma axel som boxens tapp. För grindblad längre än 2,5 m rekommenderas ett elektriskt lås NICE PLA10 eller NICE PLA11. Två motorer ändrar inte gränsen per grindblad.
Hastigheten 1,14 varv/min motsvarar ungefär 13–14 sekunder för 90° utan acceleration och inbromsning. Motorns arbetscykel är 30 %; det är inte kontinuerlig drift. Vid 90° anges 30 cykler per timme; vid 180° med tillbehöret MEA1 är det hälften, alltså 15 cykler per timme. Även tidsbelastningen och förhållandena för hela anläggningen måste beaktas. Även tidsbelastningen och förhållandena för hela anläggningen måste beaktas.
Montering av boxen och installation av motorn

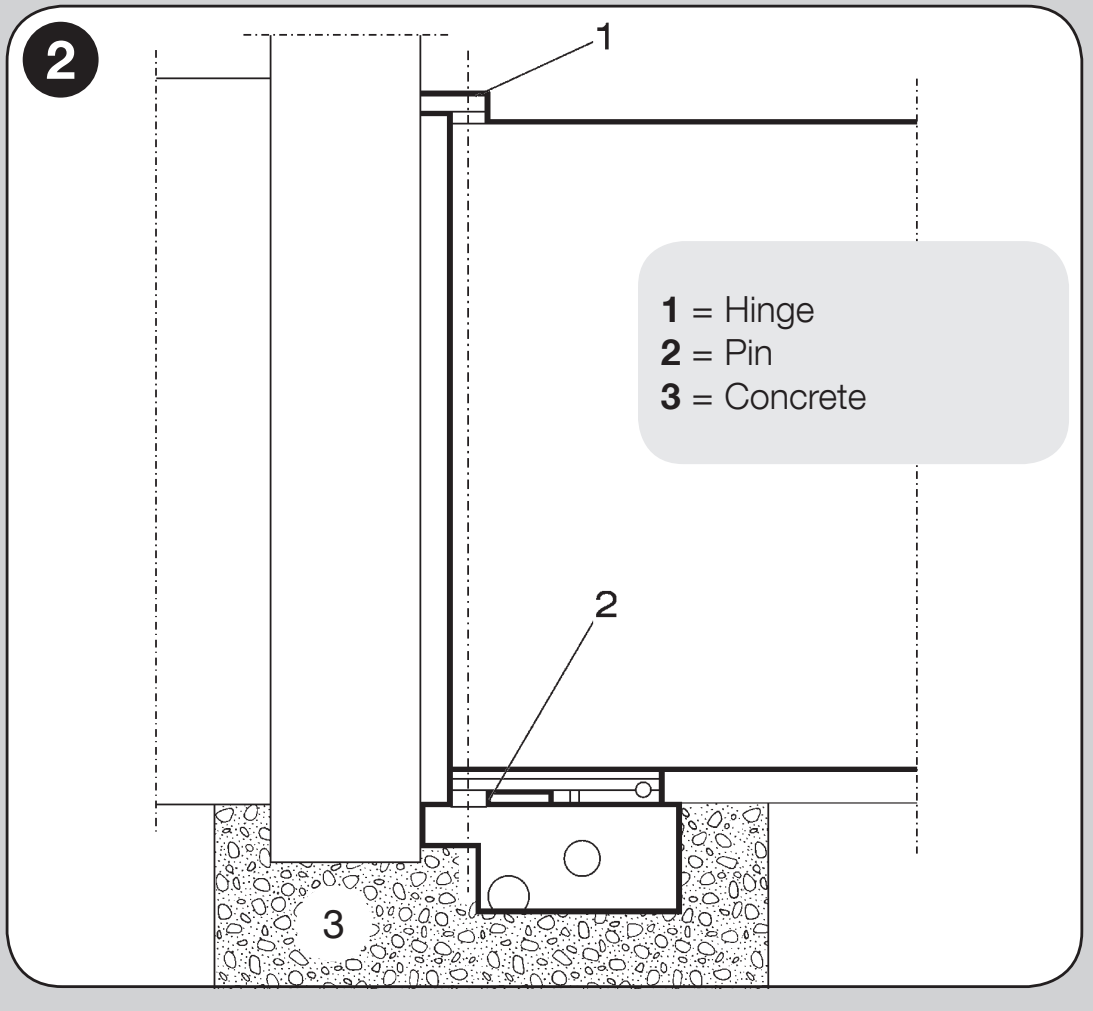

Boxens tapp måste ligga på samma axel som grindbladets gångjärn. Placera boxen vågrätt, på den höjd som passar den aktuella uppsättningen och den omgivande markytan. Förbered en separat kabeldragning och fungerande dränering. Detaljerad anvisning för montering av grundboxen.
- Gräv en grop enligt boxens mått och de lokala grundförhållandena. Dräneringen måste leda bort vattnet och får inte mynna ut i en vattentät grop.
- Fäst tillbehöret för öppningsstoppet före monteringen, enligt dess position på bilden.
- Rikta in boxens tapp med gångjärnens axel, förbered kabelskyddsrör och dränering och gjut fast boxen vågrätt.

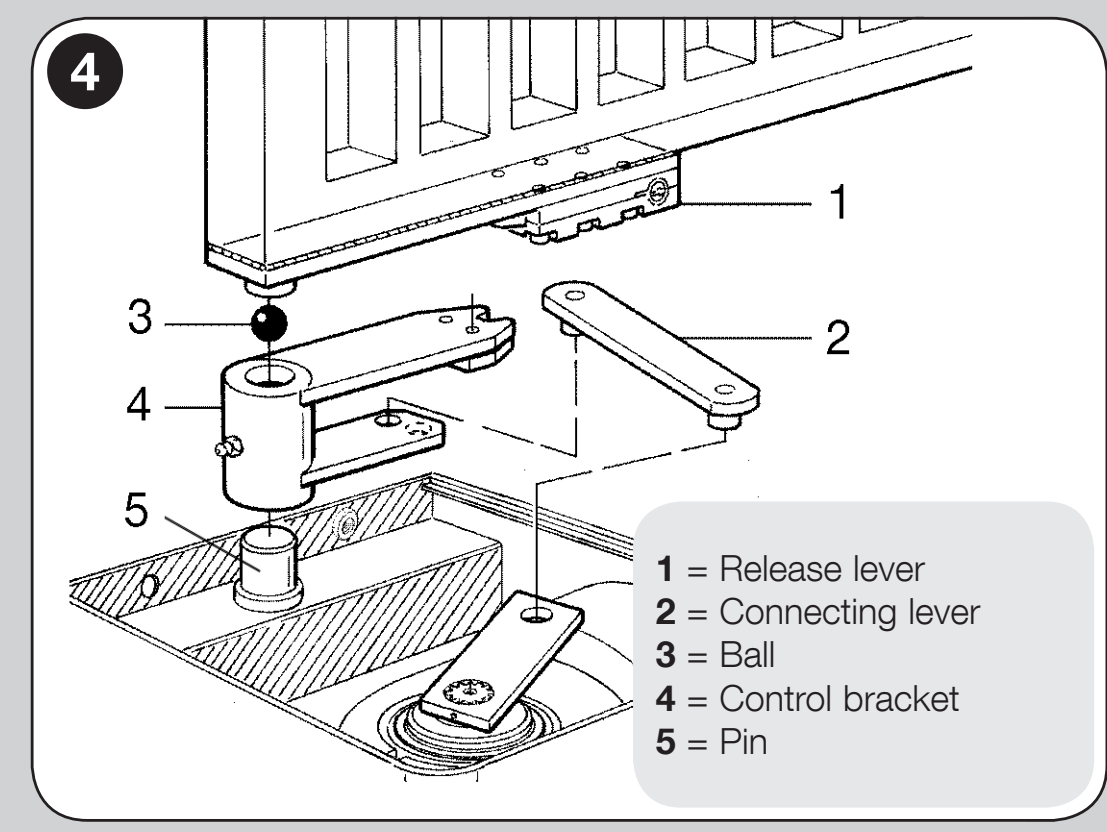

- Montera manöverkonsolen med den medföljande kulan på tappen. Placera grindbladet mot frikopplingsspaken och fäst det säkert genom svetsning; smörj den avsedda punkten via smörjnippeln.
- Sätt i motorn i rätt riktning, montera stängningsstoppet och fäst det med fyra låsmuttrar och brickor.
- Anslut motorn till grindbladet med kopplingsarmen. Kontrollera manuell rörelse, stoppen, låsningen och frikopplingen.
- Dra ut kabeln ur boxen till en lämplig kopplingsdosa; utför den elektriska anslutningen först därefter.
Motorn har ett metallhölje och kapslingsklass IP67 för tillfällig nedsänkning. Stående vatten och smuts i boxen under längre tid tyder på bristfällig dränering och är inte ett normalt drifttillstånd. Elektriska anslutningar får inte placeras i boxen.

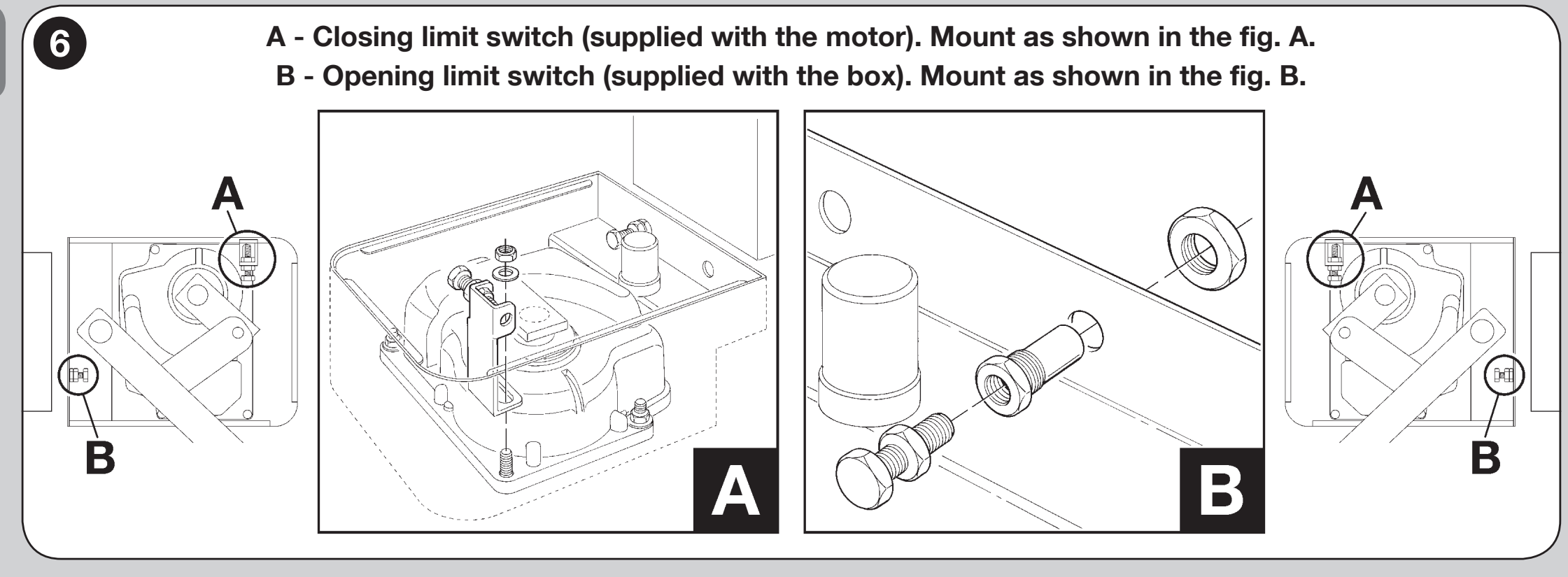

Mekaniska stopp och öppningsvinkel
I standardutförandet med mekaniska stopp är öppningsvinkeln upp till 110°. Stängningsstoppet levereras med motorn och öppningsstoppet med boxen. Det här är inte elektriska ändlägesbrytare och de ansluts inte till centralenhetens ingångar FCA/FCC.
För en större öppningsvinkel, upp till 360°, används NICE MEA1 med kugghjul och kedja. Detta tillbehör är avsett för grindblad upp till 2,5 m. Du behöver lämpliga externa stopp och fritt, säkert rörelseutrymme; ställ in den exakta vinkeln utifrån hela installationen.
Motorkabel och anslutning till MC800
Den medföljande kabeln är 2 m. Det är förbjudet att skarva ledare i grundboxen. Använd en lämplig kopplingsdosa utanför boxen, som är åtkomlig för inspektion och skyddad mot vatten. Bryt strömmen före allt arbete.
| Ledarfärg MFAB3000 | Funktion och anslutning |
|---|---|
| Svart | Fas för öppning, styrd via relä → OPEN på den aktuella motorn M1 eller M2 |
| Brun | Fas för stängning, styrd via relä → CLOSE på den aktuella motorn M1 eller M2 |
| Blå | Motorns gemensamma ledare → COMMON på den aktuella motorplinten |
| Gulgrön | Skyddsledare PE → skyddsjord |
Motorn ansluts till utgången 230 V AC, inte till 24 V-tillbehörsutgången. Motorn har ingen magnetisk enkoder och den svarta ledaren är inte ENC här. Motorn har en inbyggd kondensator på 10 µF; lägg inte till en extra kondensator enbart utifrån kopplingsschemat för en annan modell.
För MC800/MCA5R30 är motorkabeln 4 × 1,5 mm², högst 10 m mellan centralenheten och motorn. Bestäm plintarnas ordning utifrån märkningarna OPEN, COMMON och CLOSE på det aktuella kretskortet, inte utifrån ledarnas färgordning i kabeln. Fullständig anslutning av motorerna till MC800.

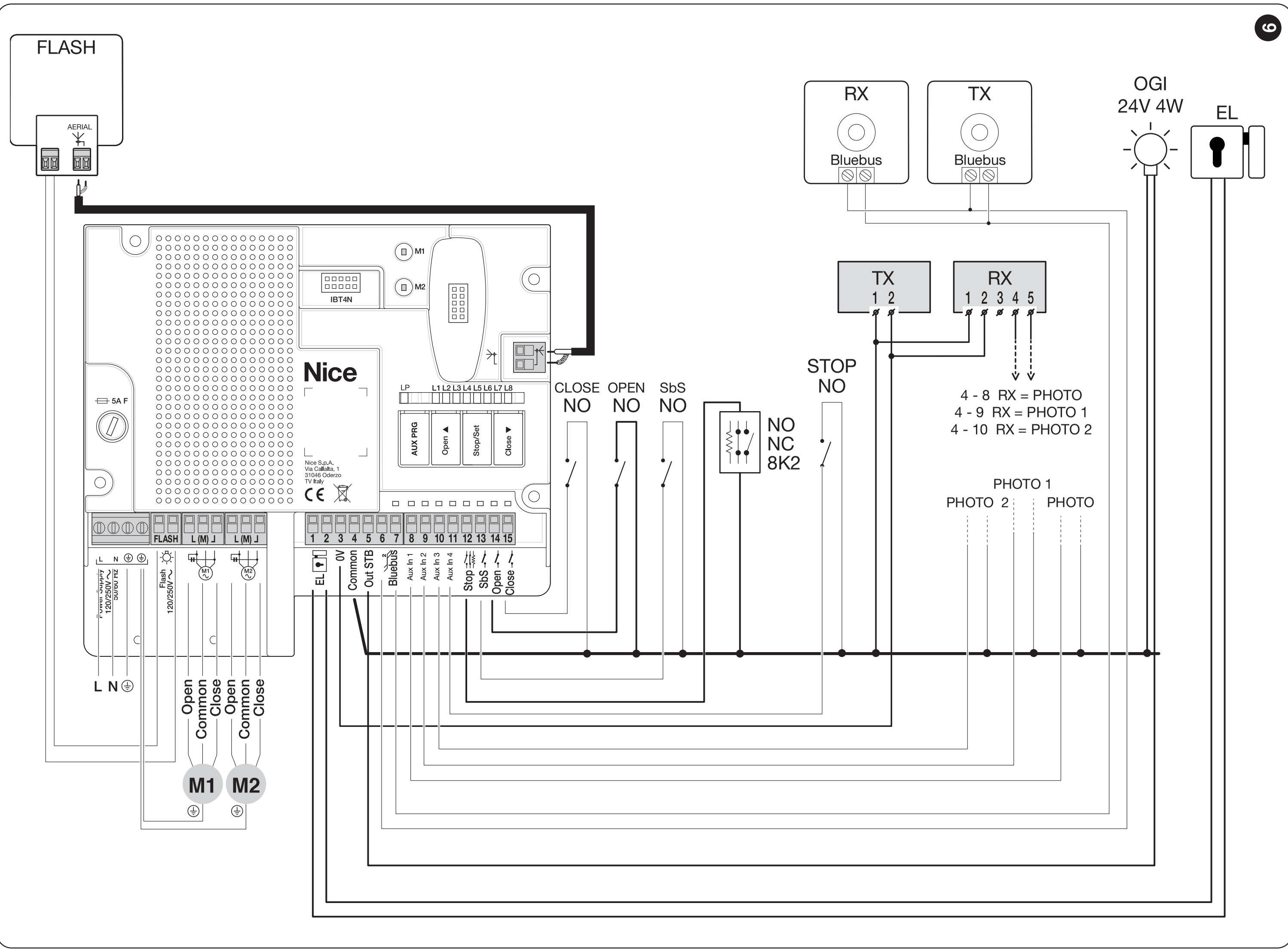

Anslutning och polaritet för tillbehör till MC800/MCA5R30
| Plintar | Spänning, polaritet och funktion |
|---|---|
| 3 och 4 | 3 = minus (−), 0 V; 4 = plus (+), gemensam +24 V DC. Tillbehörsutgången får belastas med högst 200 mA totalt. |
| 5 OUT STB och 3 | 5 = plus (+), 3 = minus (−). 24 V DC, högst 4 W; utgången stängs av i Standby. Strömförsörjningen till reläfotocellerna påverkas även av läget Phototest/Standby. |
| 6 och 7 BLUEBUS | Tvåtrådig strömförsörjning och kommunikation med kompatibla enheter, till exempel EPMB. Ingen polaritet +/−. |
| FLASH | Kopplad nätspänning 230 V AC, högst 21 W, till exempel ELAC. Ingen polaritet +/−; detta är inte en utgång för 12 V ELDC. |
| 1 och 2 EL | 12 V AC, högst 15 VA för elslutbleck. Ingen polaritet +/−. |
| 4 och 13 SbS | Potentialfri NO-kontakt för steg-för-steg-kommandon. Den externa modulen får inte mata in sin egen spänning på ingången. |
| AUX 8–11 | Ingångarnas funktion väljs i inställningarna. För reläfotoceller måste du välja motsvarande läge; anslut dem inte bara till en valfri AUX-ingång. |
Schemat visar reläfotoceller utan Phototest och med Standby avstängt. För andra lägen använder du motsvarande anslutning av reläfotoceller. EPMB och reläversionen EPM är inte elektriskt utbytbara.

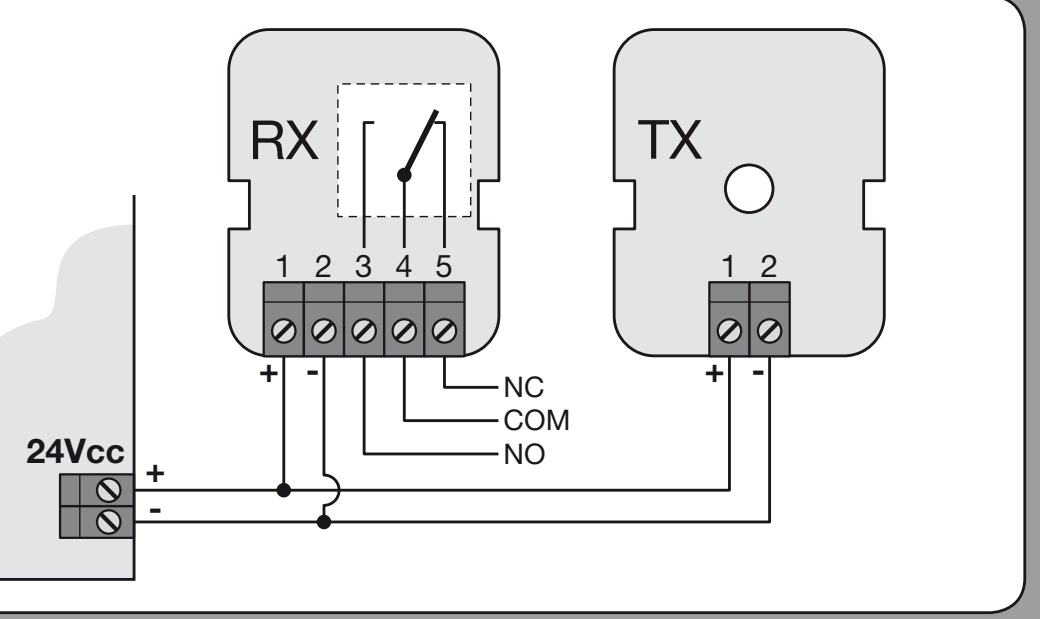

EPM-reläfotoceller vid 24 V DC
På både sändaren och mottagaren EPM är plint 1 plus (+), plint 2 minus (−). På RX är 4 gemensam kontakt COM och 5 kontakt NC; plint 3 är NO. I det angivna läget utan Phototest får de ström från centralen via 4 (+) och 3 (−). RX-kontakten ansluts mellan gemensam plint 4 och den valda, korrekt programmerade AUX-ingången. Kontaktparet COM/NC är potentialfritt och har ingen egen matningspolaritet.
Första idrifttagning och kontroll av grinden
Innan strömmen slås på måste grinden kunna flyttas för hand längs hela sin bana, lådan vara dränerad, ändlägena inställda och drivenheten låst. Kontrollera skyddsjord, kabeldragning, fotoceller och skydd av riskområden. Montering, nätanslutning och säkerhetsprov ska utföras av en behörig tekniker.
- Koppla bort nätspänningen och eventuellt batteri och kontrollera alla anslutningar; det får inte finnas några elektriska skarvar i lådan.
- Återanslut strömmen. På den angivna, aktuella styrenheten ska BlueBUS-LED-lampan blinka regelbundet en gång per sekund, fotocellernas TX/RX-LED-lampor ska blinka och blixtljuset FLASH ska vara släckt. Om statusen är felaktig ska du koppla bort strömmen och åtgärda orsaken.
- Identifiera de anslutna enheterna och lär sedan in grindbladens lägen på det kretskort som faktiskt är installerat.
- Kontrollera rörelseriktningen, båda ändlägena, inbromsningen och rätt ordningsföljd för överlappande grindblad.
- Prova varje säkerhetsanordning i dess arbetsläge och mät krafterna över hela grinden.
- Överlämna fungerande manuell frikoppling, nycklar, instruktioner och en kontrollplan. Använd grinden först när hela anläggningen har klarat provningen.
MFAB3000 använder mekaniska ändstopp, inte elektriska ändlägesbrytare. AUX-inställningen på MC800 måste motsvara det anslutna tillbehöret; ett mekaniskt ändstopp ansluts inte som en FCA/FCC-kontakt. Välja funktion för AUX-ingångarna.
Identifiering av anslutna enheter
På den angivna, aktuella styrenheten håller du OPEN ▲ och STOP/SET intryckta samtidigt i cirka 3 sekunder. Släpp knapparna när L1 och L2 börjar blinka snabbt. Vänta tills proceduren är klar: STOP-LED-lampan lyser och L1/L2 slocknar. Inlärningen måste utföras även när inga enheter är anslutna och upprepas när enheter läggs till eller tas bort.
Automatisk inlärning av ändlägen
På MC800/MCA5R30 kontrollerar du först att motorkraften är lämplig – parameter L6. Håll sedan CLOSE ▼ och STOP/SET intryckta i cirka 3 sekunder; släpp dem när L3/L4 blinkar snabbt. För en tvåbladig grind sker rörelserna i följande ordning: stängning av M1, stängning av M2, öppning av M2, öppning av M1, stängning av M1 och stängning av M2. När proceduren är klar slocknar L3/L4.
Om den första rörelsen går åt fel håll ska du omedelbart avbryta inlärningen med knappen OPEN eller CLOSE. Korrigera ledningarna först efter att strömmen kopplats bort och upprepa sedan inlärningen. Om en fotocell eller STOP utlöses avbryts inlärningen och L1 börjar blinka; åtgärda orsaken och börja om. Äldre kretskort kan ha en annan procedur.
Inställningar, fjärrkontroller och service av styrenheten
| Vad du behöver ställa in | Procedur på respektive styrenhet |
|---|---|
| Identifiering av enheter | Identifiering av enheter |
| Inlärning av rörelsebanan | Inlärning av rörelsebanan |
| Reläfotoceller och AUX | Reläfotoceller och AUX |
| Automatisk stängning och paustid | Automatisk stängning och paustid |
| Motorkraft | Motorkraft |
| Parkoppling av fjärrkontroller | Parkoppling av fjärrkontroller |
| Diagnostik av styrenheten | Diagnostik av styrenheten |
Öka inte kraften för att kompensera för kärvande gångjärn eller en vattenfylld låda. Kontrollera säkerheten på nytt efter ändringar av lägen, ändstopp eller kraft. Att radera fjärrkontroller och att återställa kretskortet är två olika åtgärder; följ proceduren för den styrenhet som faktiskt är installerad.
När drivenheten inte fungerar som den ska
| Symptom | Kontrollera |
|---|---|
| Grindbladet är trögt även när det är frikopplat | Gångjärn, lådans inriktning, deformationer och ändstopp. Åtgärda först den mekaniska orsaken; montering. |
| Det står vatten i lådan | Koppla bort strömmen. Rengör och kontrollera dräneringen; underhåll. Skadade elektriska delar måste kontrolleras av en tekniker. |
| Motorn startar inte eller stannar | Strömförsörjning och säkringar på styrenheten, status för STOP och fotoceller samt felindikering. Koppla inte förbi skyddsanordningarna; diagnostik. |
| Motorn går, men grindbladet rör sig inte | Blockering av den manuella frikopplingen och mekanisk koppling mellan motorn och grindbladet. Frikoppling och återgång till drift. |
| Grindbladet rör sig åt fel håll | Kontrollera motorledningarna efter att strömmen har brutits och utför en ny inlärning; motoranslutning. |
| Endast radiofjärrkontrollen fungerar inte | Kontrollera sändarens batteri, kodningskompatibiliteten, antennen och att knappen har programmerats i rätt mottagare. |
Underhåll och säker användning
Utför kontrollen minst var sjätte månad, oftare vid krävande förhållanden enligt teknikerns plan. Koppla från både nätströmmen och reservkraften före ingrepp och säkra grindbladet så att det inte kan röra sig.
- Rengör boxen och dräneringen; vatten och smuts får inte blockera mekanismen.
- Kontrollera att motorn, grindbladet och stoppen sitter fast, samt kontrollera kablarnas och den manuella frikopplingens skick.
- Kontrollera smörjningen av mekaniska kontaktytor enligt monteringsanvisningen.
- Upprepa det manuella testet av rörelsebanan samt testa fotocellerna och övriga säkerhetsanordningar.
- Låt en tekniker mäta krafterna och utföra reparationer; använd inte en skadad anläggning.
Grinden måste hållas under uppsikt när den är i rörelse. Förvara fjärrkontroller utom räckhåll för barn, gå inte in i rörelsebanan och använd den säkra manuella frikopplingen vid fel. Om det finns en gångdörr i grindbladet måste den blockera driften när den öppnas.

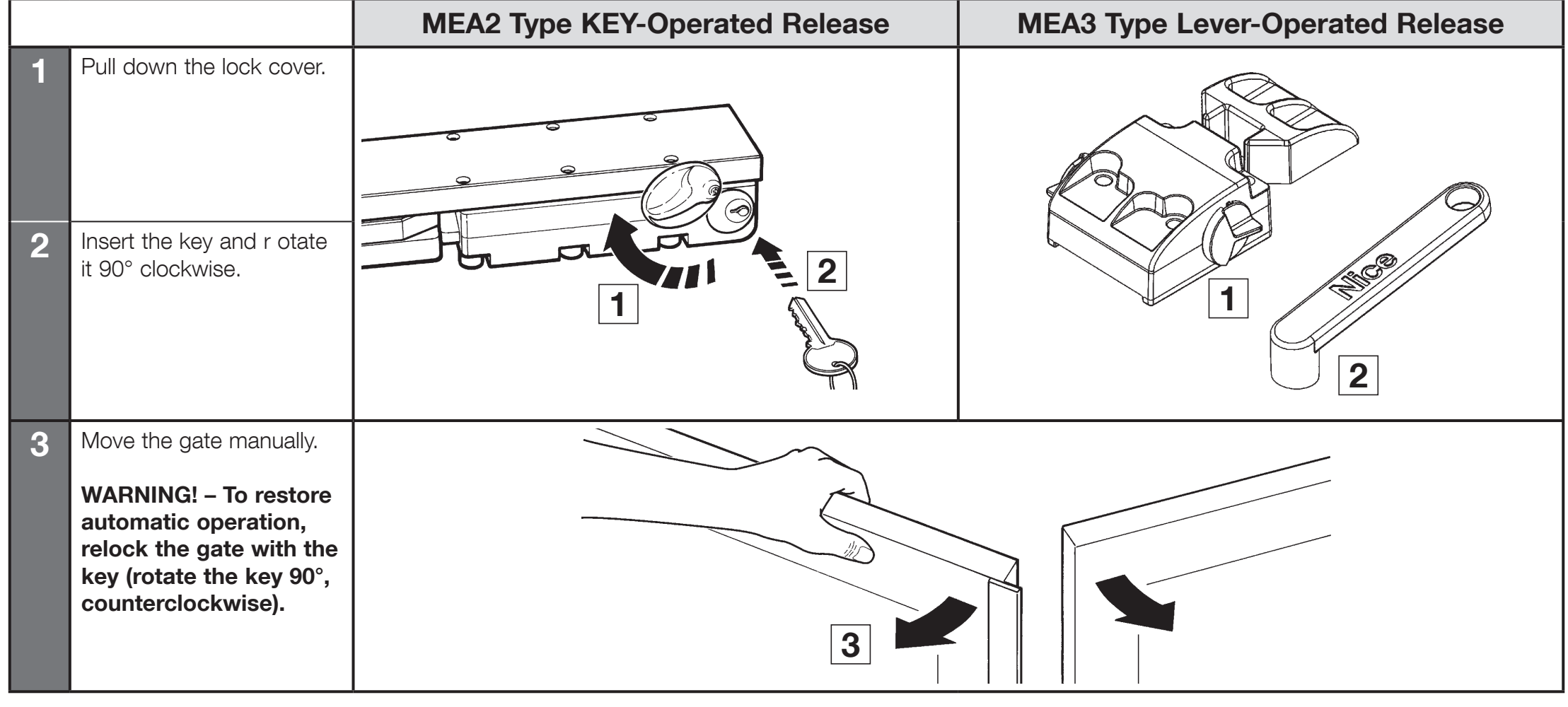

Manuell frikoppling och återgång till drift
Vid strömavbrott kan grinden manövreras manuellt med den valda mekanismen NICE MEA2 eller NICE MEA3. Stäng först av strömmen och säkra grindbladet så att det inte kan röra sig av sig självt.
| Mekanism | Frikoppling |
|---|---|
| MEA2 – nyckel | Fäll upp låsskyddet, sätt i nyckeln och vrid den 90° medurs. Flytta grindbladet för hand. Vrid nyckeln 90° åt motsatt håll för att åter låsa mekanismen. |
| MEA3 – spak | För in spaken i frikopplingsmekanismen och vrid den i den riktning som visas på bilden. Manövrera grindbladet för hand och återställ sedan mekanismen till låst läge. |
Kontrollera efter låsning att drivenheten är kopplad till grindbladet och att det rör sig säkert. Om frikopplingen inte går lätt, använd inte våld; låt en tekniker kontrollera anläggningen.
Tekniska data och mått
| Parameter | MFAB3000 |
|---|---|
| Motorns strömförsörjning | 230 V AC / 50 Hz |
| Strömförbrukning och effekt | 1,2 A / 250 W |
| Vridmoment | 300 Nm |
| Hastighet | 1,14 varv/min |
| Inbyggd kondensator | 10 µF |
| Arbetscykel | 30 % |
| Cykler per timme | 30 vid 90°; vid 180° med MEA1 hälften så många |
| Termiskt skydd | 140 °C |
| Kapslingsklass och driftstemperatur | IP67; −20 till +50 °C |
| Motorns vikt | 11 kg; boxens och frikopplingsmekanismens vikt bedöms separat |

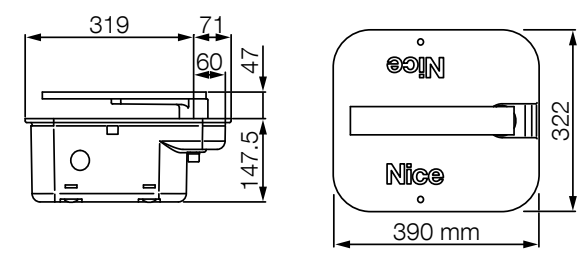

| Monteringsmått | 390 × 322 × 194,5 mm; exakt placering beror på vald box |
| Anslutningskabel | 2 m |
| Standardvinkel / tillval | Upp till 110° / NICE MEA1 upp till 360°, för grindblad upp till 2,5 m |
Produktvy
Jag vill beställa den här produkten. Hur gör jag?
Välj det sätt som passar dig bäst:
- beställ via webbutiken: använd knappen Köp och lägg produkten i varukorgen (du hittar knappen Köp i tabellen över produktens varianter).
- beställ via e-post: skicka din beställning till [email protected]
