NICE MC200 – styrenhet för en 230 V-motor, efterföljare till Mindy A01 och A02
| Produkttillgänglighet: | inom 3 dagar | Vi skickar vanligtvis varorna inom 3 dagar. |
|---|
inom 3 dagar
1 337,24 kr inkl. moms
| Vikt |
|---|
| 0,25 kg |
Produktbeskrivning NICE MC200 – styrenhet för en 230 V-motor, efterföljare till Mindy A01 och A02
Ny styrenhet NICE MC200 för en asynkron enfasmotor på 230 V. Styrenheten NICE MC200 ersätter de äldre modellerna NICE Mindy A01 och NICE Mindy A02. Den inbyggda mottagaren i styrenheten är kompatibel med sändarna FLOR, O-CODE och SMILO.
Tekniska data för styrenheten NICE MC200
| Matningsspänning: | från: 120 V 50/60 Hz till: 230 V 50/60 Hz |
|---|---|
| Maximal motoreffekt: | 450 W (vid 120 V matning); 950 W (vid 230 V matning) |
| Spänning för styrsignaler: | cirka 24 V |
| Tillbehör (plintar 8–9): | spänning cirka 24 V; max. ström 100 mA |
| Ingång för säkerhetsanordningar: | i konfiguration med konstant motstånd måste det vara 8,2 kΩ |
| Drifttemperatur: | -20 °C... +55 °C |
| Mått (mm): | 127 x 111 x 45 |
| Vikt (g): | 300 |
| IP-skyddsklass: | 44 |

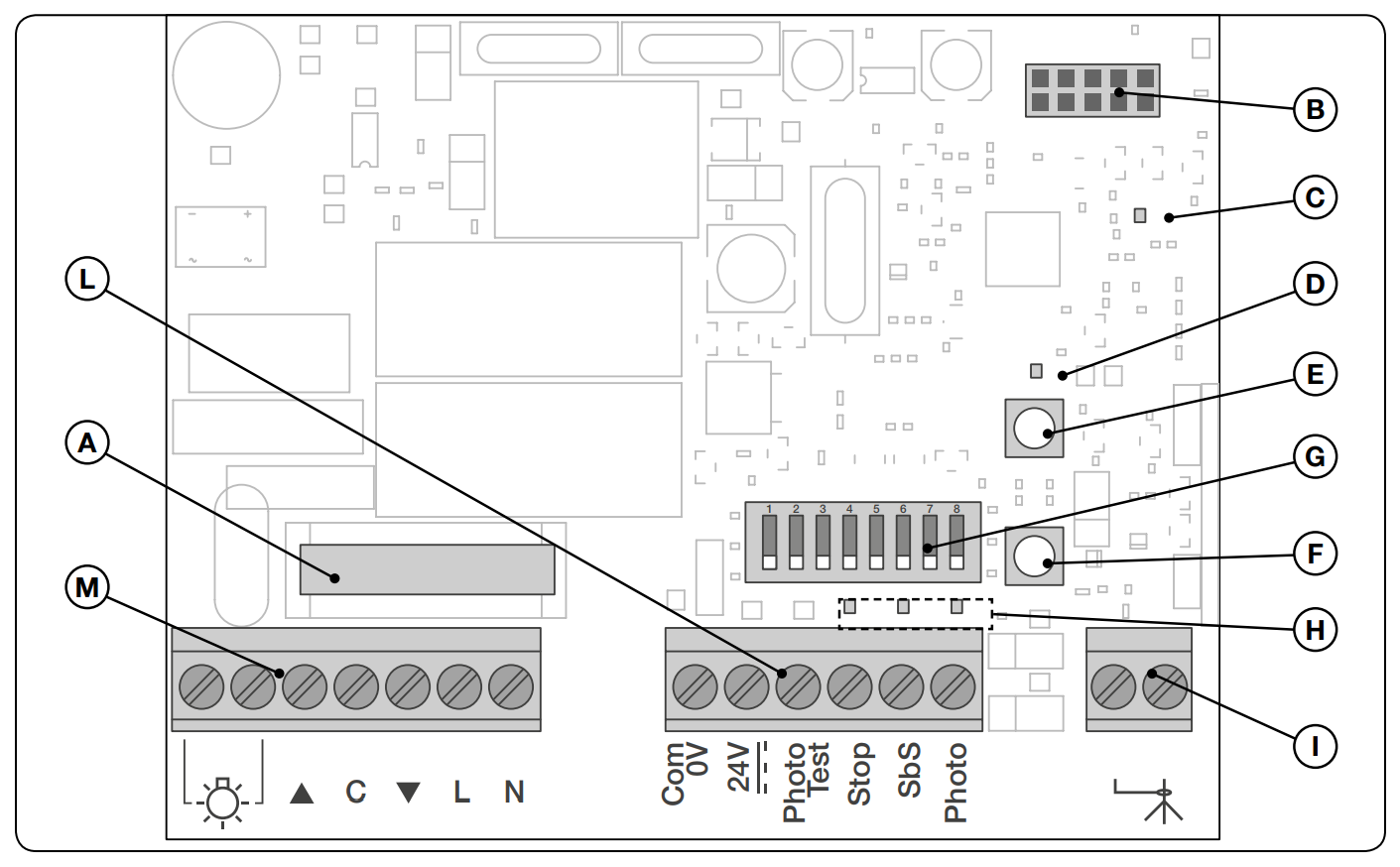

Förteckning över styrenhetens delar
A - Nätsäkring (6,3 A)
B - Kontakt för IBT4N-gränssnitt
C - OK-LED
D - Radio-LED
E - Knapp T2 för att lagra en sändare i minnet och radera en sändare eller hela styrenhetens minne
F - Knapp T1 för programmering och för att skicka kommandon i steg-för-steg-läge
G - DIP-omkopplare för funktionsprogrammering
H - Ingångs-LED:er (Stop, SbS, Photo)
I - Plintar för radioantenn
L - Plintar för lågspänningsingångar
M - Plintar för anslutning av nätmatning och motor

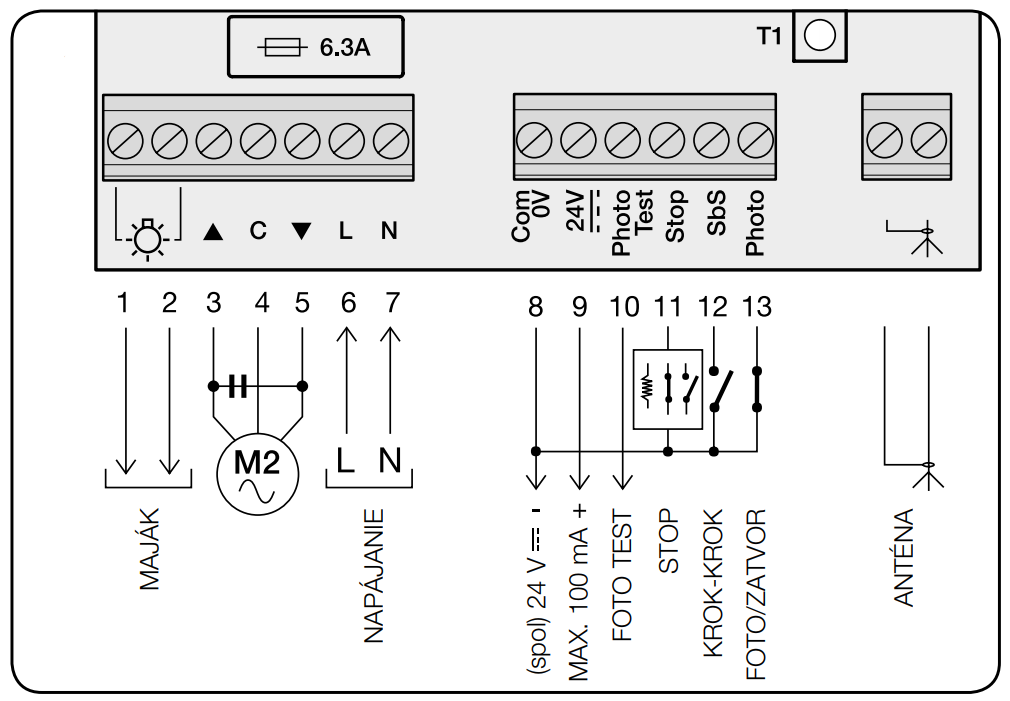

Anslutning av kompatibla tillbehör
1 - 2 - Utgång för en signallampa med nätspänning
3 - 4 - 5 - Utgång för motorstyrning (öppna, gemensam, stäng)
6 - 7 - Ingång för anslutning till elnätet (fas, nolla)
8 - 0 volt för gemensam ledare till enheter anslutna till plintarna 9, 10, 11, 12 och 13
9 - 24 V-utgång för tillbehör (till exempel fotoceller) med 24 V-matning (lågspänning): maximal strömförbrukning 100 mA
10 - 24 V Foto Test-utgång för en fotocellsändare (TX) eller en indikatorlampa för öppen grind; maximal strömförbrukning 50 mA
11 - Stop-ingång för säkerhetsanordningar med konstant motstånd på 8,2 kΩ (säkerhetslister etc.)
12 - SbS-ingång för en NO-knapp (normalt öppen) för att skicka kommandon i steg-för-steg-läge
13 - Foto-ingång för en NC-fotocellmottagare (RX) (normalt sluten) eller en NO-knapp (normalt öppen)
14 - 15 - Ingång för radioantenn till mottagaren
