Produktbeskrivning NICE MC800 – styrcentral för två 230 V-motorer med MCA5R30-kort
Anslutning och inställning av NICE MC800 med MCA5R30-kort
NICE MC800 styr en eller två 230 V AC-motorer för slaggrindar och är en vidareutveckling av den äldre styrenheten NICE Mindy A60. Den här versionen har ett MCA5R30. På kortet finns utgången OutSTB och knappen Aux PRG; den äldre manualen för MCA5-kortet med OGI och Photo PRG gäller inte för dessa anslutningar.
För en grindflygel används M2. Vid två grindflyglar öppnar M2 först och M1 stänger först. Styrenhetens matning på 230 V AC, motorernas spänning på 230 V AC och tillbehörens lågspänningsutgångar är separata kretsar.
Före anslutning: kontrollera att kortet är MCA5R30 enligt märkningen, koppla bort nätspänningen och säkra grinden så att den inte kan röra sig av sig själv medan arbetet pågår. När arbetet är klart ska fotocellerna, STOP och alla kommandon testas.
Motorer och tillbehör
| Vad | Varför | Typ |
|---|---|---|
| Varningsljus | Blinkar för att varna om att grinden rör sig, särskilt vid utfarter med dålig sikt. |
|
| Fotoceller | Känner av hinder i grindöppningen och aktiverar lämplig säkerhetsreaktion. |
|
| Fjärrkontroll | Öppna och stäng grinden på distans. |
|
| Mottagare | Tar emot kommandon från fjärrkontroller; en modul monteras i SM-kontakten. |
|
| Serviceprogrammering | Avancerade inställningar och diagnostik av styrenheten. |
|
| Antenn | Bidrar till att öka räckvidden för radiofjärrstyrningen. |
|
| Knappsats | Gör det möjligt att ange ett kommando med en kod utan fjärrkontroll. |
|
| Nyckelbrytare | Manövrera grinden med nyckel från en fast plats. |
|
Ett exempel på en kompatibel 230 V-motor är NICE HY7005. Välj motor efter grindflygelns mått, vikt och mekaniska utförande.
Montering av kapsling och kabeldragning

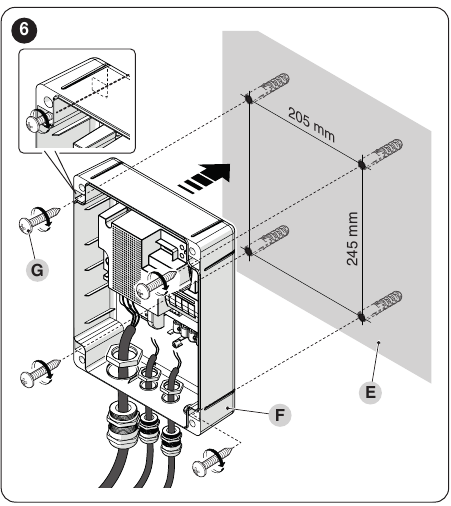

NICE:s originalbilder visar hur kapslingen monteras och kablarna dras genom lämpliga genomföringar. Klicka på bilden för att förstora den.
Montera kapslingen på en stadig, vertikal yta. Avståndet mellan monteringshålen är 205 × 245 mm. När kablarna har anslutits ska du fästa strömkablarna med en klämma så att dragbelastningen inte överförs till plintarna. Skydda kabelgenomföringarna mot vatten.
| Krets | Kabel och längd |
|---|---|
| Matning till styrenheten | 3 × 1,5 mm² upp till 30 m; vid längre kabeldragning anger tillverkaren 3 × 2,5 mm² och jordning vid automatiseringen. |
| Varje motor | 4 × 1,5 mm² inklusive PE, upp till 10 m; kondensator enligt motoranvisningarna. |
| Varningsljus | 2 × 1,5 mm² upp till 20 m, isolering för nätspänning. |
| BlueBUS | 2 × 0,5 mm² upp till 20 m; vid 20–40 m 2 × 1 mm². |
| Antenn | Koaxialkabel RG58 upp till 20 m, rekommenderad längd under 5 m. |
| Nyckelbrytare | Två kablar 2 × 0,5 mm² upp till 50 m. |
| Elektriskt lås | 2 × 1 mm² upp till 10 m. |
Kort, plintar och anslutningar

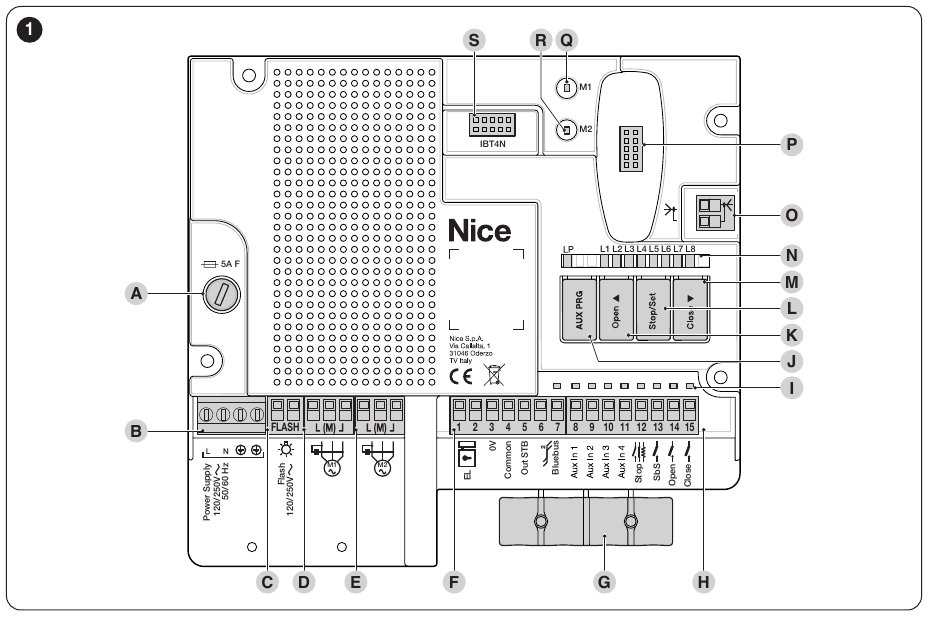

Bilden visar MCA5R30-kortet: säkring A, strömförsörjning B, FLASH C, motorer D/E, lågspänningsplintar F/H, Aux PRG J, knappar K–M, SM-kontakt P och IBT4N-kontakt S. Klicka på bilden för att förstora den.
| Plint | Funktion | Anslutning |
|---|---|---|
| L / N / PE | Matning 230 V AC | Anslut även skyddsledaren PE till motorerna enligt deras anvisningar. |
| M1 / M2 | Två 230 V AC-motorer | OPEN – COMMON – CLOSE enligt märkningen. Vid en motor används endast M2. |
| FLASH | Varningslampa | Kopplad nätspänning, max. 21 W; till exempel NICE ELAC. |
| 1–2 / EL | Elektriskt lås | 12 V AC, max. 15 VA. |
| 3 / 4 | Tillbehör | Plint 3 = 0 V (−), plint 4 = gemensam +24 V DC (+); total strömförbrukning högst 200 mA. |
| 5 / OutSTB | Strömförsörjning till reläfotoceller | 24 V, max. 4 W; stängs av i Standby. Det är inte OGI på det gamla kortet. |
| 6–7 | BlueBUS | Två ledare, parallellkopplade, utan polaritet. |
| 8–10 / AUX1–3 | PHOTO / PHOTO1 / PHOTO2 | I läget för reläfotoceller; i läget för gränslägesbrytare FCA1/FCA2/FCC1. |
| 11 / AUX4 | FCC2 eller STOP | I läget för gränslägesbrytare FCC2; i fotocellsläget ytterligare en STOP. |
| 12 / STOP | Säkerhetsingång | NO, NC eller 8,2 kΩ beroende på kombination. |
| 13 / SbS | Stegvis manövrering | Potentialfri NO-kontakt mot plint 4. |
| 14 / OPEN | Öppna | Potentialfri NO-kontakt mot plint 4. |
| 15 / CLOSE | Stäng | Potentialfri NO-kontakt mot plint 4; funktionen kan ändras till partiell öppning. |
För NICE EKS använd kontakten C–NO. Anslut inte extern spänning till styringångarna. Anslut OXIBD-antennen direkt till mottagaren; antennen ingår inte i kretsen för FLASH-varningslampan.
Fotoceller, fototest och STOP
Välj koppling efter fotocellernas faktiska typ och Standby-status. TX är sändaren och RX mottagaren. EPM har en reläkontakt C–NC; EPMB använder tvåtråds BlueBUS. Plintnumren på fotoceller av andra typer kan skilja sig.
EPM-reläfotoceller

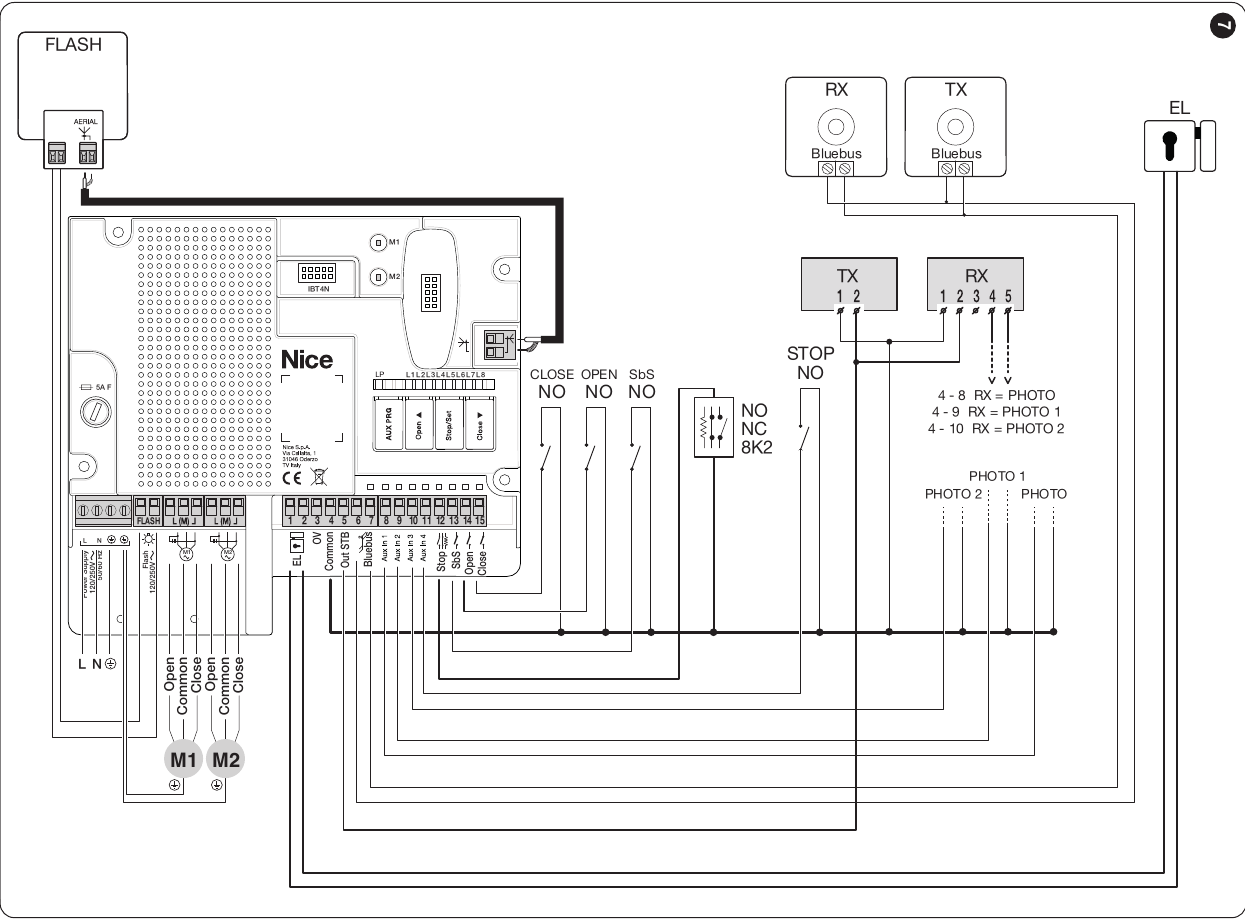

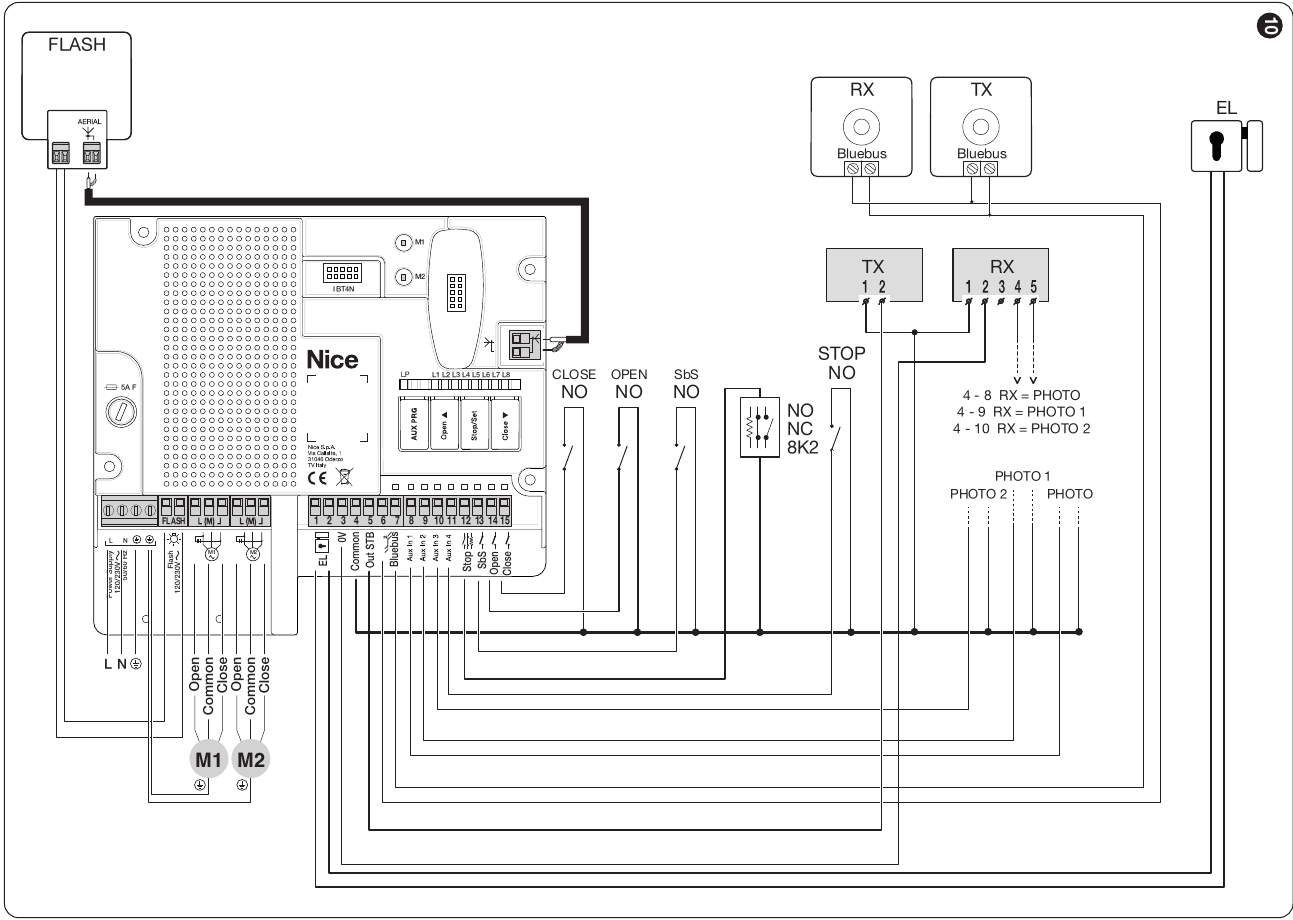

NICE-bild 7: kombinerad anslutning med Standby aktiverat; strömförsörjningen till reläfotocellerna går via OutSTB. Klicka på bilden för att förstora den.
Ett EPM-par utan fototest, Standby avstängt: Dra strömförsörjningen till TX och RX från plintarna 3/4; anslut RX-kontakten C–NC mellan 4/COMMON och 8/PHOTO. För NICE EPM gäller följande koppling:
| MC800 MCA5R30 | NICE EPM TX | NICE EPM RX |
|---|---|---|
| 3 / 0 V | 2 | 2 |
| 4 / +24 V | 1 | 1; koppla ihop med RX 4 / C |
| 8 / PHOTO | — | 5 / NC |
För andra typer av reläfotoceller kan plintnumren skilja sig. Utgång 5 har funktionen OutSTB på MCA5R30, inte OGI.
NICE-bild 10: anslutning för fototest; utgång 5 har funktionen OutSTB, inte OGI. Klicka på bilden för att förstora den.
För fototest enligt bild 10 ansluter du TX 1 till plint 4 på MC800 och TX 2 till plint 5. RX fortsätter att få ström från plintarna 3/4 och dess kontakt C–NC ansluts till den valda PHOTO-ingången. Använd inte utgång 5 samtidigt för någon annan belastning. När du har ändrat kopplingen ska du lära in enheterna på nytt och testa fotocellen under rörelse.
Aux PRG och LP: Vid reläfotoceller ska LP lysa; när AUX-ingångar används som gränslägesbrytare ska den vara släckt. Lämna oanvända AUX-ingångar oanslutna. Kontrollera LP-status efter omkopplingen och lär in enheterna på nytt.
BlueBUS och adressering
Anslut BlueBUS-fotoceller med två ledare till plintarna 6–7 utan hänsyn till polaritet. Om AUX1–4 används för drivenheternas gränslägesbrytare ska du ställa in Aux PRG så att LP inte lyser: AUX1/8 = FCA1, AUX2/9 = FCA2, AUX3/10 = FCC1 och AUX4/11 = FCC2. Anslut gränslägesbrytarnas kontakter mot den gemensamma plinten 4; lämna oanvända ingångar oanslutna.

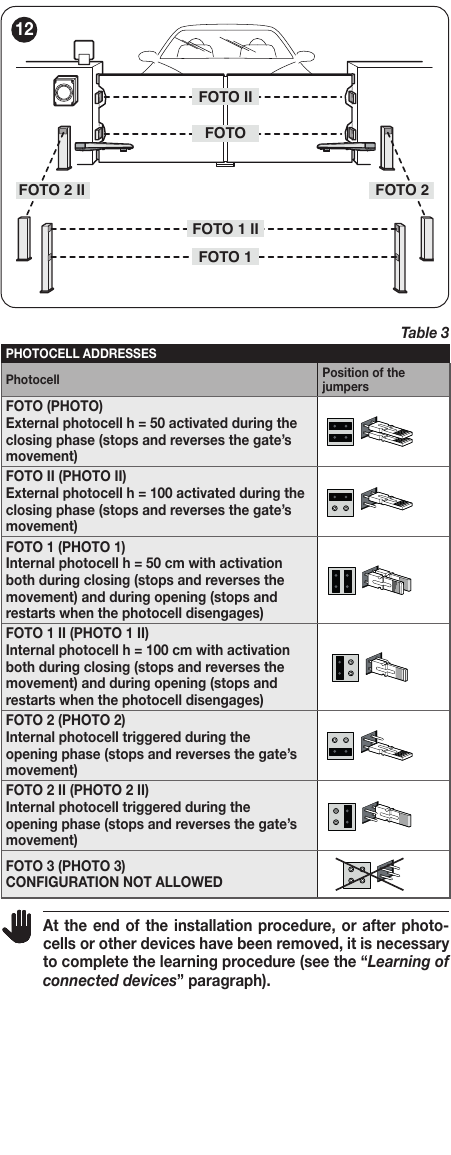

Originaltabell 3 med byglarnas lägen: samma adress på TX och RX i ett par, och en annan adress för nästa par. Klicka på bilden för att förstora den.
| Adress | Reaktion |
|---|---|
| FOTO / FOTO II | Vid stängning stannar den och vänder riktning. |
| FOTO 1 / FOTO 1 II | Vid stängning stannar den och vänder; vid öppning stannar den och fortsätter när ljusstrålen inte längre är bruten. |
| FOTO 2 / FOTO 2 II | Vid öppning stannar den och vänder riktning. |
| FOTO 3 | Konfigurationen stöds inte av MC800. |
BlueBUS har en kapacitet på högst 15 belastningsenheter, inte automatiskt 15 fotocellpar. Starta en ny inlärning efter att du har lagt till eller bytt ut en enhet.
Anslutning av STOP-ingången
| Enheter | Anslutning |
|---|---|
| Flera NO-kontakter | Parallellt. |
| Flera NC-kontakter | I serie. |
| Två 8,2 kΩ-säkerhetskanter | Parallellt; vid fler än två enheter kaskadkopplas de med ett enda 8,2 kΩ-termineringsmotstånd. |
| NO + NC | Enligt NICE-tabell 2 parallellkopplas de, med ett 8,2 kΩ-motstånd i serie med NC; även kombinationen NO, NC och 8,2 kΩ-säkerhetskant är möjlig. |
STOP lagrar det anslutna tillståndet vid inlärning. En ändring utlöser sedan ett stopp med en kort reversering. Bygla inte ingången i stället för att åtgärda felet.
Förenklad procedur för anslutning och inställning av MC800/MCA5R30
Den här proceduren beskriver MCA5R30-kortet med ett par EPM-reläfotoceller på PHOTO, som skyddar vid stängning. Vid BlueBUS eller flera par använder du motsvarande kopplingsschema ovan.
Steg 0. Kabelanslutning
Anslut matningen L/N/PE, 230 V AC-motorerna M1/M2, kondensatorerna och varningslampan enligt plintarna på kortet. Vid en grindhalva lämnas M1 oanvänd. Anslut fotocellerna enligt valt läge ovan; för EPM utan fototest och med Standby avstängt ansluter du 3/4 till TX/RX och RX-kontakten 4–5 mellan 4/COMMON och 8/PHOTO.
Steg 1. Återställ endast när du medvetet vill återgå till fabriksinställningarna
Vid en ny installation behöver styrenheten inte återställas ”för säkerhets skull”. Om du behöver radera dina egna inställningar använder du återställningsproceduren och lär sedan in enheterna och körbanan på nytt.
Steg 2. Välj AUX- och Standby-läge
På MCA5R30-kortet finns knappen Aux PRG. För fotoceller med reläutgång ska LP lysa; när AUX används som gränslägesbrytare ska LP vara släckt. Vid reläanslutning väljer du schema utifrån om Standby. Att välja AUX ersätter inte korrekt matning till TX/RX.
När strömmen har anslutits ska den gröna BlueBUS-LED-lampan blinka regelbundet ungefär en gång per sekund, fotocellernas indikatorer ska visa aktivitet och FLASH-lampan ska vara släckt. Om någon kontroll inte godkänns ska du kontrollera anslutningarna innan inlärningen.
Steg 3. Identifiera anslutna enheter
Håll Open + Stop/Set intryckta och släpp knapparna när L1/L2 blinkar snabbt, efter cirka 3 sekunder. När processen är klar ska L1/L2 slockna och STOP lysa. Utför inlärningen även utan enheter anslutna till BlueBUS/STOP och upprepa den när tillbehör ändras.
Steg 4. Inlärning av grindbladens rörelse

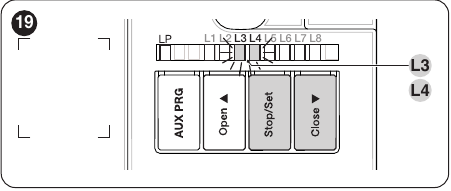

Knapparna och LED-lamporna L3/L4 används vid inlärning av körbanan. Klicka på bilden för att förstora den.
Flytta de frikopplade grindbladen ungefär till mitten av körbanan, lås motorerna igen och kontrollera motorkraften (nivå II/L6) före inlärningen. Håll Stop/Set + Close intryckta och släpp när L3/L4 blinkar snabbt, efter cirka 3 sekunder. Styrenheten stänger först M1 och M2, öppnar M2 och M1 och stänger sedan M1 och M2. När inlärningen har lyckats slocknar L3/L4.
Om ett grindblad öppnas i stället för att stängas avbryter du inlärningen med knappen Open eller Close. Bryt strömmen och byt plats på motorns två riktningsledare; COMMON och PE ska lämnas orörda. Vid 230 V AC handlar det inte om att ”vända polariteten”. Upprepa sedan inlärningen. En fotocell eller STOP kan avbryta inlärningen.
Steg 5. Fjärrkontroll och funktionstest
Utför parkopplingen enligt den mottagare som faktiskt är installerad: SMXI, OXI eller en annan kompatibel modul. Den befintliga SMXI-proceduren finns i avsnittet om radio; styrenheten behöver inte återställas för detta. Testa OPEN, CLOSE, STOP, båda riktningarna och fotocellernas reaktion.
Manuell inställning av ändlägen och inbromsning
R30 använder lägena 0, A och 1. Fullständig manuell inlärning startas genom att kort trycka på Stop/Set medan L3/L4 blinkar snabbt; blandad inlärning av utvalda lägen kräver att automatisk inlärning har utförts först. Punkt A kan konfigureras först när det aktuella grindbladets öppna läge har lärts in.

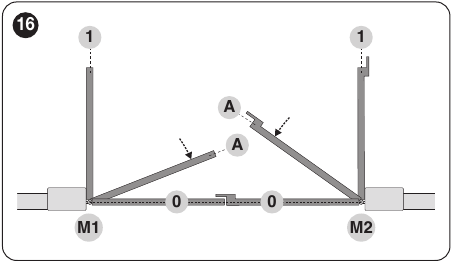

Originalbild 16 NICE. Klicka på bilden för att förstora den.
Fullständig manuell inlärning
Grinden måste stå stilla, motorerna vara låsta i driftläge och anslutna enheter redan vara inlärda. Tryck samtidigt på Stop/Set + Close, släpp efter cirka 3 sekunder när L3/L4 blinkar snabbt och tryck sedan kort på Stop/Set. L1 börjar blinka. Ett kort tryck på Open eller Close flyttar valet mellan de blinkande LED-lamporna; håll Open eller Close intryckt för att flytta motsvarande grindblad. Håll Stop/Set intryckt i minst 3 sekunder vid varje önskat läge. Efter 2 sekunder lyser motsvarande LED-lampa med fast sken; när du släpper knappen börjar nästa blinka. Vänta inte mer än 10 sekunder mellan trycken i följd, annars avslutas proceduren och de ändringar som gjorts dittills sparas.
| Ordning / LED | Vad som ska ställas in | Så bekräftar du |
|---|---|---|
| 1 / L1 | M1 till helt stängt läge 0 | Håll Stop/Set intryckt i minst 3 sekunder; därefter blinkar L2. |
| 2 / L2 | M2 till helt stängt läge 0 | Håll Stop/Set intryckt i minst 3 sekunder; därefter blinkar L5. |
| 3 / L5 | M2 till punkt A, där inbromsningen börjar vid stängning | Håll Stop/Set intryckt i minst 3 sekunder; därefter blinkar L6. |
| 4 / L6 | M1 till punkt A, där inbromsningen börjar vid stängning | Håll Stop/Set intryckt i minst 3 sekunder; därefter blinkar L7. |
| 5 / L7 | M2 till helt öppet läge 1 | Håll Stop/Set intryckt i minst 3 sekunder; därefter blinkar L8. |
| 6 / L8 | M1 till helt öppet läge 1 | Håll Stop/Set intryckt i minst 3 sekunder och släpp knappen. |
Tillverkaren anger att punkt A kan ställas in först när de öppna lägena har lärts in. Om kortet ännu inte har registrerat dessa vid den första manuella inlärningen ska du först spara L7/L8 och sedan upprepa proceduren för L5/L6. För en grind med ett grindblad används endast L2, L5 och L7. Efter inlärningen kör du en fullständig öppnings- och stängningscykel. Vid öppning ska grindbladen stanna några centimeter före det mekaniska stoppet; vid stängning ska de nå stängningsstoppet. Vid öppning ska grindbladen stanna några centimeter före det mekaniska stoppet; vid stängning ska de nå stängningsstoppet.
Blandad finjustering av inlärda lägen
Automatisk inlärning måste först slutföras utan fel. Håll sedan Stop/Set + Close intryckta och släpp knapparna när L1 börjar blinka. Välj läges-LED med ett kort tryck på Open/Close, flytta grindbladet genom att hålla knappen intryckt och spara läget genom att hålla Stop/Set intryckt i minst 3 sekunder. Justera övriga lägen på samma sätt. Testa en hel grindcykel efter ändringen.
Standby-läge
MC800 med MCA5R30-kort har energisparläget Standby. När läget är aktiverat går styrenheten in i Standby cirka 5 minuter efter en korrekt slutförd rörelse, eller efter cirka 10 minuter om den ännu inte har konfigurerats. I detta läge stängs utgången OutSTB av och styrenhetens egen strömförbrukning sjunker till under 0,5 W vid korrekt anslutning, exklusive tillbehör. Anslut fotoceller med reläutgång enligt om Standby är aktiverat eller inaktiverat.
När strömmen slås på bekräftar tre blinkningar från LED-lamporna L1–L8 att Standby är aktivt. Om du vill ändra läge håller du Open + Stop/Set + Close intryckta samtidigt och släpper vid den tredje blinkningen. När läget aktiveras blinkar L1–L8 tre gånger igen; när det inaktiveras blinkar de inte. Kontrollera anslutningarna och testa fotocellerna efter ändringen.
Programmera funktioner och parametrar
När grinden står stilla håller du Stop/Set intryckt tills L1 börjar blinka. Open/Close väljer menyalternativ. På nivå I ändrar ett kort tryck på Stop/Set status: kort blinkning = OFF, lång blinkning = ON. Funktionerna på nivå I är avstängda från fabrik. Vänta inte mer än 20 sekunder mellan trycken i följd. När du är klar väntar du cirka 10 sekunder på att läget avslutas.
Nivå I – funktioner ON/OFF
| LED – funktion | Status ON och OFF |
|---|---|
| L1 – Automatisk stängning | ON: Efter öppning räknar den ned paustiden och stänger sedan. OFF (fabriksinställning): Halvautomatiskt läge. |
| L2 – Stängning efter fotocell | ON: När L1 är aktivt förkortas pausen till 5 sekunder efter att fotocellen har aktiverats. Även utan L1 kan aktivering starta stängning efter den inställda paustiden. OFF (fabriksinställning): Ingen sådan koppling. |
| L3 – Stäng alltid | ON: När strömmen återkommer kontrolleras grinden i 10 sekunder. Om den är öppen stängs den efter 5 sekunders förvarning med blinkljus. OFF (fabriksinställning): Grinden stannar i sitt läge. |
| L4 – Tryck till för lås | ON: Trycker kort mot stängt läge innan öppning. OFF (fabriksinställning): Ingen eftertryckning. |
| L5 – FLASH som belysning | ON: Ändrar FLASH-utgångens funktion till hjälpbelysning. OFF (fabriksinställning): FLASH styr varningslampan. |
| L6 – Förvarning med blinkljus | ON: Varningslampan blinkar i 3 sekunder före rörelsen. OFF (fabriksinställning): Blinkningen börjar samtidigt som rörelsen. |
| L7 – CLOSE som Partial Open 1 | ON: CLOSE-ingången utlöser en partiell öppning. OFF (från fabrik): Ingången stänger. |
| L8 – Tryckhållning | ON: För lämpliga hydrauliska drivenheter återställs trycket efter 4 h i stängt läge genom en kort stängning. OFF (från fabrik): Ingen återställning av trycket. |
Nivå II – parametervärden
Välj parameterns ingångs-LED och håll sedan Stop/Set intryckt i cirka 3 s tills LED-lampan för det aktuella värdet tänds. Håll fortfarande Stop/Set intryckt och välj en ny värde-LED med Open/Close. När du släppt knappen väntar du tills systemet återgår till normalt läge. Ingångs-LED och värde-LED har olika betydelse. Det markerade värdet är fabriksinställningen.
| Ingångs-LED – parameter | Inställnings-LED – värde |
|---|---|
| L1 – Paustid Tiden före automatisk stängning. |
L1 – 5 s L2 – 15 s L3 – 30 s L4 – 45 s L5 – 60 s L6 – 80 s L7 – 120 s L8 – 180 s |
| L2 – Stegvis manövrering Sekvens för kommandona SbS, OPEN, CLOSE och radio; vid L4, L5, L7 och L8 ändras även beteendet för OPEN och CLOSE. |
L1 – öppna–stopp–stäng–stopp L2 – öppna–stopp–stäng–öppna L3 – öppna–stäng–öppna–stäng L4 – flerbostadsläge L5 – flerbostadsläge 2 L6 – stegvis manövrering 2; en kort kommandosignal öppnar delvis L7 – håll in knappen för att styra L8 – halvautomatisk öppning, stängning genom att hålla in knappen |
| L3 – Öppningsfördröjning Fördröjning mellan öppningen av grindbladen, som andel av gångtiden. |
L1 – 0 % L2 – 10 % L3 – 15 % L4 – 20 % L5 – 25 % L6 – 30 % L7 – 40 % L8 – 50 % |
| L4 – Stängningsfördröjning Fördröjning mellan stängningen av grindbladen, som andel av gångtiden. |
L1 – 0 % L2 – 10 % L3 – 15 % L4 – 20 % L5 – 25 % L6 – 30 % L7 – 40 % L8 – 50 % |
| L5 – Tidsbalansering Ändrar stängningstiden i förhållande till öppningstiden. Läs av utgångsvärdet på den aktuella styrenhetens LED-indikering. |
L1 – 0 % L2 – 20 % L3 – 30 % L4 – 40 % L5 – 60 % L6 – 70 % L7 – 80 % L8 – 100 % |
| L6 – Motorkraft Kraft för båda motorerna; kontrollera mekaniken innan du ökar värdet. |
L1 – 25 % L2 – 35 % L3 – 45 % L4 – 55 % L5 – 65 % L6 – 75 % L7 – 85 % L8 – 100 % |
| L7 – Starttid Starttid vid rörelsens början. |
L1 – 0 s L2 – 0,5 s L3 – 1 s L4 – 1,5 s L5 – 1,8 s L6 – 2 s L7 – 2,5 s L8 – 3 s |
| L8 – Partiell öppning Omfattning för kommandot Partial Open 1. För båda grindbladen beräknas andelen utifrån den mindre inställda öppningen. |
L1 – M2 till ¼ L2 – M2 till ½ L3 – M2 till ¾ L4 – hela M2 L5 – båda grindbladen till ¼ L6 – båda grindbladen till ½ L7 – båda grindbladen till ¾ L8 – båda grindbladen till den mindre fulla öppningen |
Vid L2/L4 (flerbostadsläge) ändrar kommandot SbS eller OPEN ingenting under öppning, medan CLOSE vänder riktningen; under stängning vänder SbS eller OPEN riktningen, medan CLOSE inte gör någonting. L2/L5 har samma grundfunktion, men ett kommando som hålls intryckt längre än 2 s utlöser STOP. Vid L2/L6 ger en kort kommandosignal på upp till 2 s en partiell öppning; L2/L7 kräver att kommandot hålls intryckt hela tiden och L2/L8 att knappen hålls intryckt under stängning.
För parameter II/L5 är två värden markerade som förinställda: L4 = 40 % och L5 = 60 %. Läs av vilken värde-LED som faktiskt lyser på den aktuella styrenheten innan du ändrar inställningen.
Exempel: 60 s: aktivera nivå I/L1 och vid nivå II/L1 välj värdet L5. Om L2 efter fotocellen är aktiv kan paustiden förkortas.
Fjärrkontroller och serviceprogrammerare
Mottagaren SMXI eller OXI från den befintliga installationen kan behållas om den är kompatibel med de fjärrkontroller som används. Installera den insticksbara mottagaren när strömförsörjningen är frånkopplad. Följ den nya mottagarens egen bruksanvisning; det räcker inte att fjärrkontrollerna har samma frekvens.

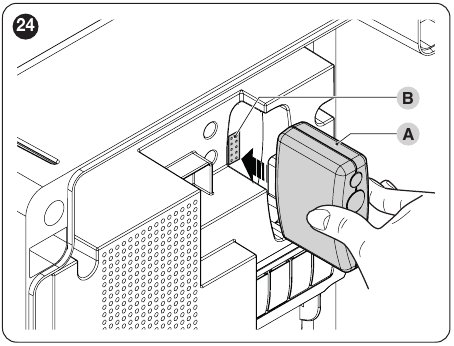

Bild 24 NICE. Klicka på bilden för att förstora den.
| Utgång från mottagaren SMXI/SMXIS eller OXI i läge 1/2 | Styrenhetens kommando |
|---|---|
| 1 | SbS – stegvis manövrering |
| 2 | Partial Open 1 |
| 3 | OPEN |
| 4 | CLOSE |
För den befintliga SMXI: håll mottagarknappen intryckt i läge I i minst 3 s tills LED-lampan tänds. Håll sedan fjärrkontrollens knapp intryckt i minst 2 s inom 10 s. Tre blinkningar bekräftar att inställningen har sparats. För ett specifikt kommando använder du mottagarens motsvarande läge II; överför inte automatiskt detta tillvägagångssätt till OXI eller OXIBD.
NICE OXIBD monteras i SM-kontakten; antennen ansluts direkt till mottagaren. Fjärrkontrollen NICE ON3EBD parkopplas enligt anvisningarna för den aktuella mottagaren. De utökade kommandona i följande tabell gäller mottagarna OXI/OXIFM/OXIT/OXITFM. För OXIBD följer du dess egen bruksanvisning.
Utökat läge II för mottagarna OXI/OXIFM/OXIT/OXITFM: Tilldela kommandonumret till knappen enligt anvisningarna för den aktuella mottagaren. Följande tabell beskriver inte OXIBD-läget.
| Nr | Kommando | Funktion |
|---|---|---|
| 1 | SbS | Stegvis manövrering. |
| 2 | Partial 1 | Delöppning enligt nivå II/parameter L8. |
| 3 | OPEN | Öppna. |
| 4 | CLOSE | Stänga. |
| 5 | STOP | Stoppa rörelsen. |
| 6 | SbS för flerbostadshus | Kommando i flerbostadsläge. |
| 7 | SbS med hög prioritet | Kommandot accepteras även när automatiken är låst. |
| 8 | Partial 2 | M2-bladet öppnas halvvägs. |
| 9 | Partial 3 | Båda bladen öppnas halvvägs. |
| 10 | Öppna och lås | Låser efter öppning ytterligare standardkommandon. |
| 11 | Stäng och lås | Låser efter stängning ytterligare standardkommandon. |
| 12 | Lås automatiken | Stoppar rörelsen och låser ytterligare standardkommandon. |
| 13 | Lås upp automatiken | Återställer normal manövrering. |
| 14 | Tidsstyrd belysning | Tänder hjälpbelysningen, som släcks efter en viss tid. |
| 15 | Belysning PÅ/AV | Växlar hjälpbelysningen mellan på och av. |
BusT4 och programmering

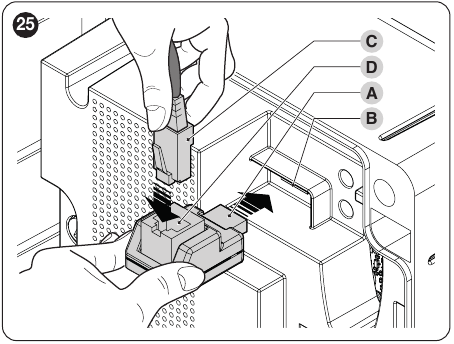

NICE IBT4N monteras i kortets kontakt när strömmen är frånslagen. Gör det möjligt att ansluta NICE OVIEW enligt dess anvisningar. För modulen NICE BIDIWIFI kontrollerar du kompatibilitet och tillgängliga funktioner för MCA5R30 i modulens aktuella bruksanvisning.
Bild 25 NICE. Klicka på bilden för att förstora den.
Felsökning och problemlösning
Vid ett fel noterar du antalet röda blinkningar från BlueBUS och statusen för övriga lysdioder. Två snabba gröna blinkningar betyder att en ingång har ändrats eller att ett kommando har tagits emot. När Standby är aktiv kan en del av indikeringen vara släckt efter en tids inaktivitet.

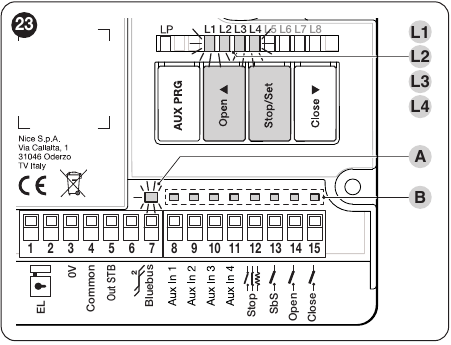

Bild 23 NICE visar BlueBUS, STOP och statuslysdioderna. Klicka på bilden för att förstora den.
| Symptom/kod | Kontroll och åtgärd |
|---|---|
| 1 röd | Ändring av BlueBUS-konfigurationen – kontrollera adresserna och kör inlärningen igen. |
| 2 röda | Fotocell hindrar rörelsen – kontrollera hinder, riktning, strömförsörjning och inkoppling. |
| 4 röda | STOP – kontrollera säkerhetsanordningen och ledningarna. |
| 5 röda | Fel i interna parametrar; vänta 30 s och prova ett kommando. Om felet återkommer, kontakta service. |
| 7 röda | Elektriskt fel; L1 = skydd/motor frånkopplad, L2 = fel på inlärd gränslägesbrytare, L3 = ej inlärd gränslägesbrytare upptäckt, L4 = allmän avvikelse. |
| 8 röda | Kontinuerligt kommando – kontrollera knappen eller reläet. |
| 9 röda | Automatiken är låst genom ett kommando; lås upp med motsvarande kommando. |
| Lysdiod på kortet | Betydelse/första kontroll |
|---|---|
| BlueBUS grön 1×/s | Normal drift. |
| BlueBUS ständigt släckt/tänd | Strömförsörjning, säkring eller fel på kortet. |
| STOP släckt | Aktiv eller defekt STOP. |
| SbS/OPEN/CLOSE lyser | Motsvarande ingång är aktiv; ett kontinuerligt tillstånd utan kommando förklarar blockeringen. |
| LS1/LS2 OPEN/CLOSE | Med anslutna gränslägesbrytare tolkar du indikeringen enligt inkopplingen och AUX-läget; tillståndsändringen ska motsvara rörelsen. |
| L1 + L2 blinkar långsamt | Lär in enheterna. |
| L3 + L4 blinkar långsamt | Lär in rörelsebanan eller kontrollera om kortets inställning har ändrats. |
Säkring 5 A F
MCA5R30-kortet har en snabb säkring på 5 A F. Koppla från strömmen vid kontroll och byt endast ut säkringen mot en av samma typ.
På kåpan står märkningen 5 A F. Klicka på bilden för att förstora den.
Radera styrenhetens minne
En återställning raderar egna inställningar och är inte ett obligatoriskt första steg vid en ny installation. Håll Open + Close intryckta tills L1/L2 börjar blinka och släpp sedan. Ställ in AUX-läget igen, lär in enheterna och körvägen, gå igenom de egna parametrarna och utför testerna. Minnet i den insticksbara mottagaren har en separat procedur.
Tillfällig rörelse vid fel på en säkerhetsanordning
Om enheten vid fel på en säkerhetsingång inte reagerar på ett vanligt kommando, tillåter tillverkaren tillfällig rörelse medan kommandot hålls intryckt: skicka kommandot, upprepa det inom 3 s och håll det intryckt. Efter cirka 2 s rör sig porten endast så länge knappen hålls intryckt. Åtgärda sedan orsaken till felet och testa säkerhetsanordningarna igen.
Tekniska data och kontroll
| Parameter | MCA5R30 / MC800R30 |
|---|---|
| Styrenhetens matningsspänning | 120–250 V AC, 50/60 Hz; i vårt elnät 230 V AC. |
| Märkeffekt | 900 W. |
| Förbrukning i standbyläge | Mindre än 0,5 W utan tillbehör vid anslutning enligt originalschemat. |
| Motorer | En eller två kompatibla 230 V AC-drivenheter. |
| FLASH | Varningslampa för nätspänning, max. 21 W. |
| EL | Elektriskt lås 12 V AC, max. 15 VA. |
| OutSTB | 24 V, max. 4 W; stängs av i standbyläge. |
| BlueBUS | Högst 15 belastningsenheter. |
| Drifttemperatur / kapslingsklass | −20 till +55 °C / IP54 med oskadad kapsling. |
| Kapslingens mått och vikt | 310 × 232 × 122 mm; 4,1 kg. |
Efter inställningen testar du öppning, stängning och stopp med varje kommando som används. Testa varje par fotoceller och varje STOP-enhet separat och medan porten är i rörelse; kontrollera grindbladens ordningsföljd och ändlägen. Vid strömavbrott frikopplas endast drivenheterna enligt deras bruksanvisning.
Kontrollera automationssystemet minst var 6:e månad. Vid en serviceförfrågan är det bra att ange MCA5R30 och motorerna, bifoga ett foto av plintarna samt uppge LED-status och antalet röda blinkningar från BlueBUS.
PDF-filen nedan gäller det äldre kretskortet MCA5 med OGI och Photo PRG. Den medföljande MCA5R30 har OutSTB och Aux PRG; vid anslutning och inställning av den använder du instruktionerna ovan på den här sidan.
Jag vill beställa den här produkten. Hur gör jag?
Välj det sätt som passar dig bäst:
- beställ via webbutiken: använd knappen Köp och lägg produkten i varukorgen (du hittar knappen Köp i tabellen över produktens varianter).
- beställ via e-post: skicka din beställning till [email protected]
