NICE Hyppo HY7005 – drivsystem för slaggrind med 3 m/800 kg grindblad
| Produkttillgänglighet: | inom 3 dagar | Vi skickar vanligtvis varorna inom 3 dagar. |
|---|
inom 3 dagar
7 364,30 kr inkl. moms
| Vikt |
|---|
| 13 kg |
Produktbeskrivning NICE Hyppo HY7005 – drivsystem för slaggrind med 3 m/800 kg grindblad
NICE HYPPO HY7005 – ledarmsdrivenhet för slaggrind
NICE HYPPO HY7005 är en separat elektromekanisk motor för ett grindblad. Den har en motor 230 V AC, en ledarm och är självhämmande. Grindbladets läge övervakas med ändlägesbrytare för öppning och stängning. Den behöver en separat styrenhet och säkerhetstillbehör; vid strömavbrott kan den frikopplas med en nyckel.
Montering, anslutning och säkerhetstester ska utföras av en behörig tekniker. Koppla från både strömförsörjningen och eventuell reservkraft innan du öppnar motorn eller styrenheten. Säkra grindbladet mot oavsiktliga rörelser vid manuell manövrering.
När ska du välja denna drivenhet?
HYPPO passar för slaggrindar där ledarmen monteras på insidan. Valet avgörs av grindbladets längd och vikt, motståndet vid rörelse, gångjärnens placering och utrymmet som krävs för armens hela rörelse.
| Maximal längd på grindbladet | 3 m; den tillåtna vikten minskar med längden. |
|---|---|
| Vikt enligt diagrammet | För ett grindblad på cirka 2 m ligger den övre kurvan på ungefär 800 kg. Vid 3 m visar diagrammet under 400 kg. Bedöm den konkreta vikten utifrån den aktuella kurvan och grindens förutsättningar. |
| Driftcykel | 30 % |
3 m och 800 kg gäller inte samtidigt. Gränsvärdena avser en motor och ett grindblad. Grindens höjd och form, tät fyllning och stark vind kan sänka värdena avsevärt. Driftcykel i procent är inte antal cykler per timme och innebär inte kontinuerlig drift.
Den horisontella axeln visar längd i meter och den vertikala axeln vikt i kilogram. För HY7005 ska du använda det giltighetsområde som är markerat för den här modellen.
Kompatibla tillbehör
Välj tillbehör utifrån den installerade styrenheten, kontakterna och spänningen. Följande anslutningar och arbetsmoment gäller för MC800 / MCA5R30.
| Vad | Varför | Typ |
|---|---|---|
| Styrenhet | Styr en eller två motorer och säkerhetsanordningar. |
|
| Varningslampa | Varnar när grinden rör sig och kan ha en antenn. |
|
| Fotoceller | Övervakar området kring grinden; funktionen beror på placeringen. | |
| Känslig säkerhetslist | Skydd vid kontakt med grindbladet; obligatorisk i en installation med MC800. |
|
| Trådlösa fotoceller | En lösning utan kablar dragna till fotocellerna. |
|
| Mottagare | Tar emot kommandon från fjärrkontroller; SM har plats för en mottagare. |
|
| Fjärrkontroll | Fjärrstyrning beroende på vilken mottagare som är installerad. | |
| Antenn | Hjälper till att förbättra fjärrkontrollens räckvidd. |
|
| Knappsats | Aktivering med kod utan fjärrkontroll. |
|
| Nyckelbrytare | Aktivering med nyckel från en fast plats. |
|
| Kortläsare | Styrning med ett tilldelat kort eller en nyckelbricka. |
|
| Elektriskt lås | Extra låsning av grindbladet, synkroniserad med styrningen. |
|
| Förlängd arm | Större räckvidd vid avvikande monteringsgeometri. | |
| Frikoppling från utsidan | Manuell åtkomst vid strömavbrott när det inte finns någon annan ingång. |
|
| Wi-Fi-/GSM-styrning | Fjärrstyrning via en potentialfri kontakt. |
|
| Programmering och integrering | Utökad inställning och diagnostik. |
|
FT210B är inte lämpliga för MC800 eller MC824H: de kräver olika adresser för FT A / FT B / FT C. Välj de kompatibla fotocellerna som anges ovan.
Separat motor och styrenhet
Erbjudandet gäller en HYPPO HY7005-motor med ledad arm. En separat motor levereras utan styrenhet. För en dubbelgrind behövs två matchande motorer; de höjer inte gränsen för ett enskilt grindblad. Välj styrenhet, fotoceller, varningsljus, mottagare och fjärrkontroller utifrån konfigurationen.
| Konfiguration | Styrenhet | Viktig skillnad |
|---|---|---|
| HY7005 | MC800 | 230 V AC, inbyggda ändlägesbrytare. MC200 är ett alternativ för en motor. |
Om grinden redan är installerad, följ anvisningarna för det monterade styrkortet. Anvisningen för den aktuella MC800-modellen gäller inte den äldre A60, och procedurerna för MC824HR30 kan inte automatiskt överföras till en annan generation av MC824H.
Montering av ledad grindöppnare
Före montering
- Grindbladet ska kunna röras smidigt för hand längs hela rörelsebanan. Kontrollera gångjärnen, grindbladets stabilitet och infästningens bärförmåga.
- Montera fasta mekaniska ändstopp för stängt och öppet läge så att rörelsebanan begränsas och styrenheten kan programmeras.
- Se till att det finns fritt utrymme för motorhuset, armens hela rörelse och upplåsningshandtaget. Bedöm kläm- och indragningsrisker och planera skyddsåtgärder.
- Montera en bärande platta på stolpen och det främre fästet på grindbladet. Monteringsmåtten och underlagets hållfasthet är avgörande.
Monteringsmåtten A och B
Mät måtten A och B enligt bilden. Tabellen gäller HYPPO HY7005:s standardledade arm och anger öppningsvinkeln för ett visst par mått i millimeter.
| B | A = 110 mm | A = 130 mm | A = 150 mm |
|---|---|---|---|
| 90 mm | 85° | 98° | 104° |
| 110 mm | 91° | 97° | 103° |
| 150 mm | 110° | 120° | 115° |
| 200 mm | 105° | 110° | 115° |
| 250 mm | 105° | 110° | 110° |
| 300 mm | 100° | 105° | 105° |
| 350 mm | 95° | 100° | 96° |
Vinkeln bestäms av geometrin, inte av någon godtycklig inställning i styrenheten. Lås upp motorn före den slutliga fastsättningen och kontrollera att grindbladet och armen kan röra sig längs hela banan. Ändstoppen måste förhindra rörelse utanför det säkra området.
Förlängd arm HYA12
Förlängd ledad arm NICE HYA12 ger större räckvidd. Bilden anger även måttet D. De högsta måtten A/B/D är monteringsgränser, inte rekommenderade stolpmått. Överför inte automatiskt vinkelvärdena från tabellen för standardarmen till HYA12.
| Mått | Standardarm | HYA12 |
|---|---|---|
| A max. | 150 mm | 400 mm |
| B max. | 350 mm | 450 mm |
| D max. | 450 mm | 800 mm |
Fast montering av platta och fäste
- Bestäm om monteringen ska vara vänster- eller högermonterad sett från insidan av tomten. Samma modell kan anpassas för båda sidor genom att plattan placeras och armen monteras på olika sätt.
- Fäst den bärande plattan A på ett stabilt underlag på stolpen och fästet B på en stabil del av grindbladet. Här betecknar A/B delarna, inte monteringsmåtten i föregående tabell.
- Skruva fast motorn på plattan. Korrigera mindre inriktningsavvikelser med de avlånga monteringshålen.
- Montera armen för den valda sidan. Smörj skruvarna enligt monteringsanvisningen före montering och sätt dit brickor och fästen.
- Lås upp motorn och prova grindbladet för hand ända fram till ändstoppen; dra sedan åt fästena ordentligt.
Vänstermontering, sett inifrån:
Högermontering, sett inifrån:
Skydd och skyddskåpa för mekanismen
När inställningen är klar monterar du skyddskåpan och frigöringshandtaget och fäster dem med skruvar. Kontrollera kabelgenomföringarna och att skyddskåpan är stängd. Vatten får inte tränga in i drivenheten eller styrenheten; skydda kablarna från armen och grindbladets rörelse.
Manuell frikoppling
- Stoppa automatiken, koppla bort strömförsörjningen och säkra grindbladet så att det inte kan röra sig av sig självt.
- Skjut låsskyddet uppåt. Sätt i nyckeln och vrid den medurs.
- Vrid frigöringshandtaget enligt bilden; flytta sedan grindbladet för hand.
- Återställ mekanismen till låst läge med handtaget lodrätt innan automatisk drift. Kontrollera att transmissionen är låst, ta ur nyckeln och stäng låsskyddet.
Om du inte har någon annan ingång till tomten bör du planera för åtkomst redan vid monteringen: NICE KIO med vajern KA1 möjliggör manuell frikoppling utifrån. Montera och testa enheten innan du tar grinden i drift.
Kabeldragning och elektrisk anslutning
Dra och skydda nätledningen, motorledningarna och lågspänningssignalerna med hänsyn till spänning och miljö. Matningen till styrenheten består av L, N och PE; skydda den med lämpligt överströmsskydd och en anordning för fullständig frånkoppling. Säkra kablarna med kabelgenomföringar och dragavlastning.
| Krets | Kabel | Användning |
|---|---|---|
| Matning till styrenheten | 3 × 1,5 mm² | Upp till 30 m; L, N och PE. Vid längre matningsledning: 3 × 2,5 mm² och skyddsjordning vid automatiken enligt styrenhetens anvisningar. |
| Motor | 4 × 1,5 mm² | Upp till 10 m; öppna, gemensam, stäng och skyddsledaren PE. |
| BlueBUS | 2 × 0,5 mm² | Upp till 20 m; för sträckor över 20 m och upp till 40 m används 2 × 1 mm². Ingen polaritet. |
| Varningsljus | 2 × 1,5 mm² | Upp till 20 m, nätspänningsmatad FLASH. |
| Elektriskt lås | 2 × 1 mm² | Upp till 10 m; utgång 12 V AC / max. 15 VA. |
| Nyckelbrytare | 4 × 0,5 mm² | Upp till 50 m; alternativt två kablar på 2 × 0,5 mm². |
| Antenn | RG58 | Upp till 20 m; mindre än 5 m rekommenderas. |
Installatören måste kontrollera ledararea och kabeldragning utifrån ledningslängderna och anvisningarna för den monterade styrenheten.
Anslutning av motor och styrenhet
HY7005 har en 230 V AC-motor och inbyggda ändlägesbrytare. Styrenhetsanvisningarna nedan gäller MC800 med MCA5R30-kort och OutSTB. För MC200 eller den äldre A60 ska respektive egen bruksanvisning användas. Det äldre MCA5-kortet har andra märkningar och får inte förväxlas med MCA5R30.
| Vänster motor | Kopplingsplint Open / Common / Close (öppna / gemensam / stäng). PE ska anslutas till en separat skyddsledarklämma. |
|---|---|
| Höger motor | Jämfört med vänster motor byter Open och Close. Common och PE byter inte plats. |
| Ett grindblad | För MC800 används M2; M1 lämnas oanvänd. |
| Två grindblad | M2 öppnar först, M1 stänger först. |

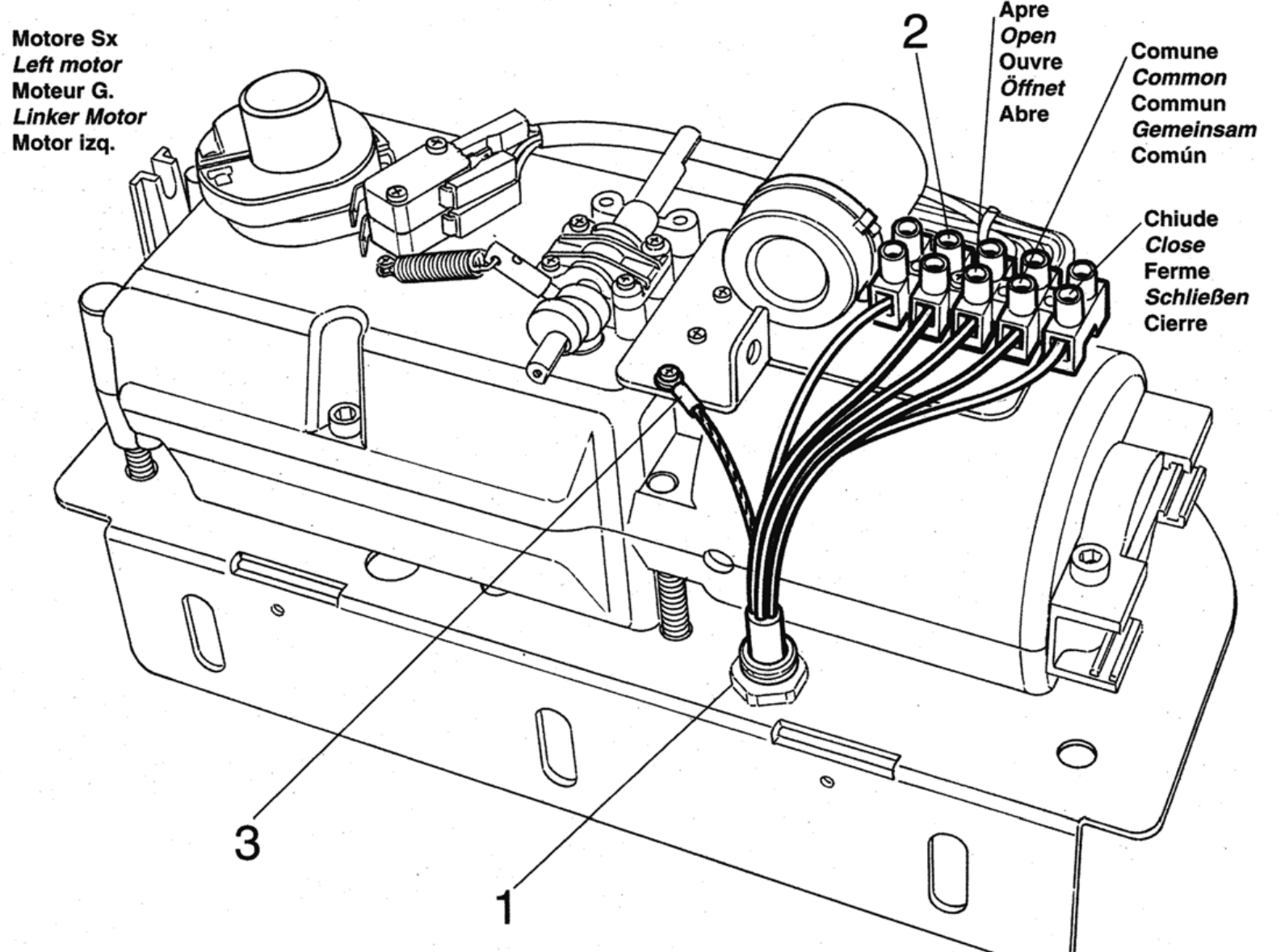

1 är en kabelgenomföring, 2 motorplinten, 3 skyddsjord. En växelströmsmotorkrets har ingen DC-polaritet (+/−). Vridmomentet ställs in på styrenheten.
MC800 – tillbehörsanslutningar och polaritet
| 3 / 4 – strömförsörjning | 3 = 0 V (−), 4 = Common +24 V DC (+), totalt max. 200 mA för extrautrustning. |
|---|---|
| 5 / 3 – OutSTB | 5 = +24 V, 3 = −; relästyrd matning till fotoceller, max. 4 W. Stängs av i standbyläge. Förväxla inte med OGI på det äldre kortet. |
| 6 / 7 – BlueBUS | Strömförsörjning och data via två ledare; ingen polaritet (+/−). |
| 1 / 2 – ELS | Elektriskt lås 12 V AC, max. 15 VA; ingen DC-polaritet. |
| FLASH | Självblinkande varningsljus 230 V AC, max. 21 W; exempelvis ELAC. Anslut inte lågspänningsmodellen ELDC här. |
| 4 / 13 – SbS | Potentialfri NO kontakt mellan Common 4 och SbS 13 för stegvis manövrering; kontakten har ingen polaritet. |
| 4 / 14 och 4 / 15 | Spänningsfri NO kontakt för öppning (14) eller stängning (15). |
| 4 / 12 – STOP | Inlärd säkerhetsingång NO, NC eller 8,2 kΩ; kontakterna är inte polaritetskänsliga. |
| 8–11 – AUX | Gränslägesbrytare: 8 FCA1, 9 FCA2, 10 FCC1, 11 FCC2; LP släckt. Reläfotoceller: 8 PHOTO, 9 PHOTO1, 10 PHOTO2; 11 ändras till STOP; LP lyser. Dessa AUX-funktioner utesluter varandra. Oanvända AUX-ingångar lämnas fria. |

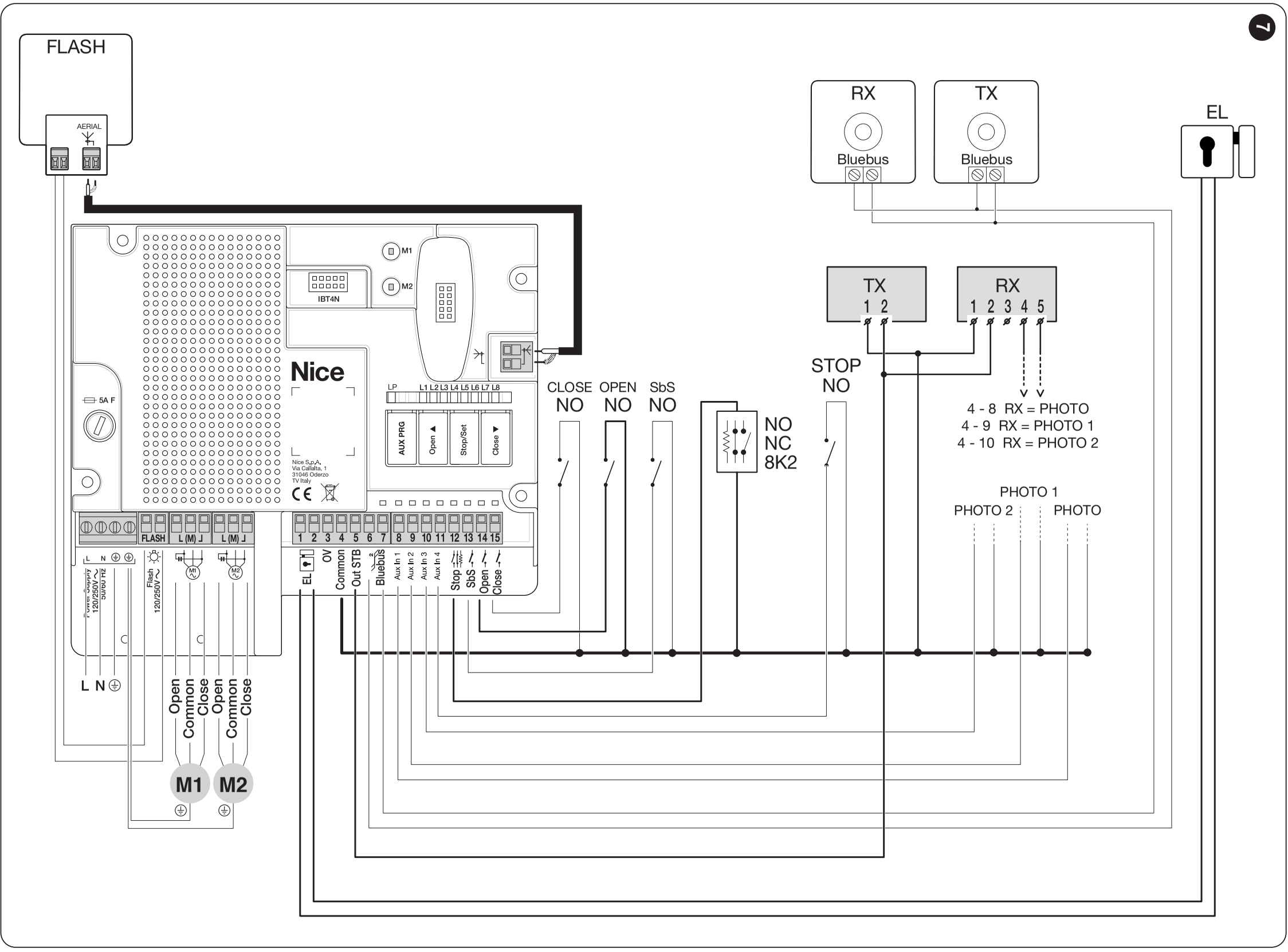

Schemat visar kombinerad relä- och BlueBUS-koppling med Standby aktiverat. Strömförsörj reläernas TX/RX från OutSTB enligt schemat; använd rätt schema för styrenheten om ett annat läge används. HY7005-mikrobrytarna är inbyggda i motorkretsen. Dra inte ut potentialfria kontakter till AUX från plinten Open/Common/Close. AUX-inställning.

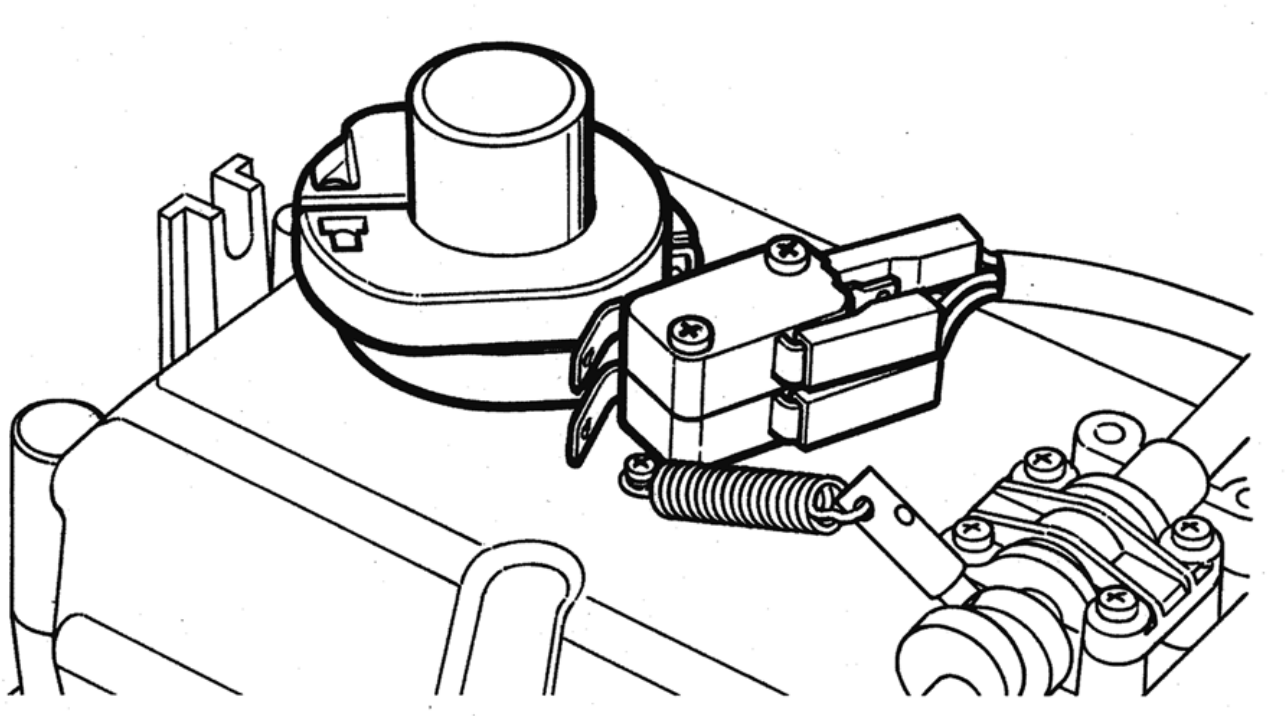

Inställning av HY7005-gränslägesbrytare
- Koppla bort strömmen, frikoppla motorn och för hand bladet till stängt läge mot det mekaniska stoppet.
- Vrid den aktuella kammen tills mikrobrytaren klickar till. Ställ in den andra kammen vid öppet blad för motsatt riktning.
- För tillbaka handtaget till vertikalt låst läge.
- Kontrollera riktning, stopp och anliggning mot stoppen under en kontrollerad provkörning. Koppla åter bort strömmen innan du gör ytterligare ingrepp på kammarna.
- Koppla åter bort strömmen efter provkörningen. Dra därefter åt kammarnas fästskruvar och sätt tillbaka kåpan.
Mekaniska stopp behövs fortfarande. Inställning av kammarna i motorn är en annan åtgärd än inlärning av rörelsebanan på MC800.
Fotoceller och säkerhetsingångar
Placera fotocellerna med hänsyn till bladens rörelser och grindens riskområden. Rikta in TX/RX korrekt. Passageskydd ersätter inte skydd mot klämrisk vid gångjärnet och armen.
MC800 stöder både BlueBUS-fotoceller och reläfotoceller, även i kombination enligt rätt schema. AUX-läget och strömförsörjningen till TX/RX måste stämma med kopplingen och inställningen för Standby eller fototest. BlueBUS EPMB, EPLB, EPSB, EPMORB, EPMOB a F210B har två ledare utan polaritet. Varje par behöver en korrekt och unik adress.
Relä EPM, EPMOR eller EPMA kräver att AUX ställs in för fotoceller med lysande LP. RX-kontakten C–NC ansluts mellan Common 4 och 8 PHOTO / 9 PHOTO1 / 10 PHOTO2. Koppla in TX/RX-strömförsörjning och test enligt läget, inklusive polariteten 3− / 4+ och OutSTB 5+. På EPM har både TX och RX plint 1 = + och 2 = − vid DC-strömförsörjning; RX 4 = COM och 5 = NC. Dessa nummer gäller inte automatiskt för andra fotocellsmodeller. Det räcker inte att ansluta kontakten utan strömförsörjning och konfigurering. Procedur för reläfotoceller.
En MC800-installation kräver säkerhetskanter med tryckkänsliga sensorer. Montören måste välja typ och placering så att installationen klarar slagprovet under alla driftsförhållanden. Anslutning av säkerhetskant till säkerhetsingången STOP.
Testa varje par vid både öppning och stängning, STOP och alla monterade tryckkänsliga säkerhetskanter. Koppla inte förbi en säkerhetsanordning för att få grinden att starta.
Första idrifttagning och inlärning
Montören utför stegen efter mekanisk och elektrisk kontroll. Säkra motorn i automatiskt läge och kontrollera stoppen, fri rörelsebana och M1/M2. Var beredd att stoppa grinden vid den första rörelsen.
Ställ in HY7005-gränslägesbrytarna. Kontrollera att kraften på MC800 är lämpligt inställd före inlärningen, parameter nivå II/L6. HY7005 är elektromekanisk; funktionen för tryckhållning hos hydrauliska motorer aktiveras inte för den.
När strömmen slagits på måste BlueBUS blinka ungefär en gång per sekund, lysdioderna på anslutna BlueBUS-fotocellers TX/RX måste blinka och FLASH-varningsljuset måste vara släckt. Om någon kontroll misslyckas, koppla bort strömförsörjningen och eventuell reservkraft och kontrollera kopplingen innan du fortsätter.

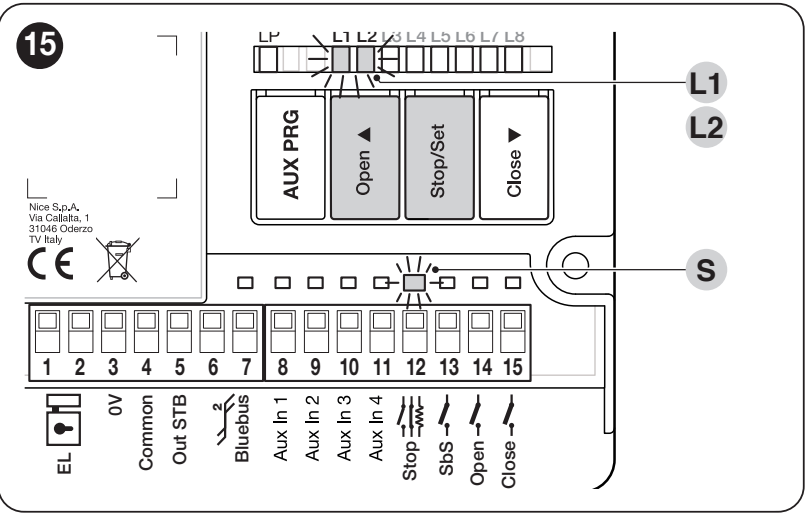

1. Identifiering av enheter
- Håll in samtidigt Open ▲ + Stop/Set.
- Släpp båda knapparna när L1/L2 börjar blinka snabbt, efter ungefär 3 sekunder.
- Vänta tills processen är klar. Lyckat resultat: STOP lyser, L1/L2 slocknar. L3/L4 kan blinka som signal om att positionsinlärning behövs.
Upprepa när en BlueBUS- eller STOP-enhet har lagts till eller tagits bort. Utför inlärningen även utan anslutna tillbehör.
2. Automatisk positionsinlärning
- Håll in samtidigt Stop/Set + Close ▼.
- Släpp knapparna när L3/L4 börjar blinka snabbt, efter ungefär 3 sekunder.
- Observera: Stängning av M1, stängning av M2, öppning av M2, öppning av M1, stängning av M1 och stängning av M2; varje gång fram till respektive stopp. Vid en motor rör sig endast M2.
- Framgång bekräftas av att lampan slocknar L3/L4.
Om någon motor öppnar i stället för att stänga under de första stängningsrörelserna, avbryt inlärningen med knappen Öppna ▲ eller Stäng ▼. Koppla från både strömförsörjningen och eventuell reservkraft och korrigera den aktuella motorns riktning genom att byta plats på Open och Close; Common och skyddsjorden PE ska sitta kvar på sina anslutningar. Korrigera M1/M2 om ordningen är fel. Starta inlärningen från början. Om en fotocell eller STOP aktiveras avbryts inlärningen och L1 blinkar; åtgärda orsaken och upprepa inlärningen.
3. Tester och överlämning
Testa fullständiga öppnings- och stängningsrörelser, ändlägen, inbromsningar, överlappning mellan grindbladen och frikoppling. Kontrollera varje säkerhetsanordning, stoppfunktionen och riktningsändringen när ett hinder upptäcks. Montören måste mäta krafterna och bedöma hela anläggningen. Ställ inte in en hög kraft som ersättning för att åtgärda en grind som kärvar. Användaren ska få en bruksanvisning och kunna frikoppla drivningen på ett säkert sätt.
Manuell och blandad inlärning: detaljerad procedur för styrenheten. Automatisk inlärning måste göras före blandad inlärning.
Inställningar och fjärrkontroller
Ställ in automatisk stängning, paustid, stegvis manövrering, inbromsning och kraft efter grinden. Upprepa testerna efter ändringar av kraften eller säkerhetsfunktionerna. Fullständiga intervall, LED-indikeringar och fabriksinställningar finns i styrenhetens programmeringstabeller.
Mottagare, fjärrkontroll och antenn
En fristående motor har ingen inbyggd radiomottagare. En SM-mottagare installeras i styrenheten. NICE OXIBD stöder även dubbelriktad kommunikation ON3EBD; OXILR använd tillsammans med ON3ELR. För äldre OXI välj fjärrkontroller utifrån den inlärda kodningen. Samma frekvens garanterar inte i sig kompatibilitet.
Anslut koaxialkabeln enligt mottagaren: direkt till mottagaren för OXIBD och enligt styrenhetens kopplingsschema för OXI. Parkoppling och radering av fjärrkontroller. Radering av radiominnet är inte samma sak som återställning av kretskortet eller inlärning av positioner.
Kontroller vid fel
| Symptom | Vad du ska kontrollera |
|---|---|
| Grinden rör sig inte | Strömförsörjning, att frikopplingen är säkrad och STOP. Fel på strömförsörjning eller säkringar ska åtgärdas av en tekniker med strömmen frånkopplad. |
| Motorn går, men grindbladet står stilla | Kontrollera att drivningen är inkopplad och att armen sitter fast; återställ frikopplingen till låst läge. |
| Grinden stannar eller vänder | Kontrollera först att grinden rör sig lätt för hand och att armens rörelseområde är fritt, därefter fotoceller, STOP och ändlägen. Öka inte kraften utan att först ta reda på orsaken. |
| Inlärningen slutförs inte | Motorernas ordningsföljd och riktning, ändlägen och säkerhetsanordningar. På HY7005 ska även ändlägesbrytarens kammar kontrolleras. |
| Fjärrkontrollen fungerar inte, men knappen gör det | Batteri, kodning, att fjärrkontrollen är inlärd i mottagaren och antenn. |
| Fel efter ändring av fotoceller | Adresser och kablar; kör sedan en ny identifiering av enheterna. |
Antal blinkningar från varningslampan och LED-indikeringar: felsökning och reparationer. Anteckna inställningarna innan du återställer. Återställning av kretskortet, radering av mottagaren och ny inlärning är separata åtgärder; följ anvisningarna för den installerade enheten.
Kontroll och underhåll
Låt kontrollera hela anläggningen minst var sjätte månad; vid intensiv användning eller krävande miljö oftare, enligt underhållsplanen. Kontrollera gångjärn, infästningar, armens spel, ändlägen, frikoppling, genomföringar och kablar. Testa fotocellerna och STOP och dokumentera kontrollen.
Håll dig utanför grindbladets och ledarmens rörelseområde när grinden är i rörelse. Låt inte barn leka vid grinden och förvara fjärrkontroller utom räckhåll för dem. Håll området kring grinden fritt. Rengör fotocellernas ytor och fönster utan starka rengöringsmedel. Spola inte motorn med högtryckstvätt. Låt en tekniker utföra ingrepp i mekanismen, elektriska kretsar och säkerhetsinställningar. Om armen är skadad, ett ovanligt ljud hörs eller grinden rör sig av sig själv ska automatiksystemet tas ur drift och repareras.
Tekniska data för NICE HYPPO HY7005
| Typ | Elektromekanisk, självhämmande ledarmsöppnare för ett grindblad. |
|---|---|
| Motor | 230 V AC / 50 Hz |
| Ström | 1,2 A |
| Effektförbrukning | 258 W |
| Vridmoment | 400 Nm |
| Rotationshastighet | 1,7 varv/min |
| Arbetscykel | 30 % |
| Positionsavkänning | Ändlägesbrytare för öppning och stängning |
| Kapslingsklass | IP43 |
| Drifttemperatur | −20 till +50 °C |
| Mått | 350 × 165 × 242 mm (bredd × djup × totalhöjd) |
| Vikt | 13 kg |
| Grindbladets gränsvärden | Upp till 3 m; läs av den specifika vikten i gränsvärdesdiagrammet. |
Totalhöjden 242 mm inkluderar plattan under drivenheten; kåpan är 152 mm hög enligt ritningen.
