NICE S-Fab SFAB2024 – fristående underjordiskt drivsystem för slaggrindar med en grindbladslängd på 2,3 m och en vikt på 400 kg
| Produkttillgänglighet: | I lager | Vi skickar normalt varor inom 24 timmar. |
|---|
i lager
5 101,58 kr inkl. moms
| Vikt |
|---|
| 6,00 kg |
Produktbeskrivning NICE S-Fab SFAB2024 – fristående underjordiskt drivsystem för slaggrindar med en grindbladslängd på 2,3 m och en vikt på 400 kg
NICE S-FAB SFAB2024 är en fristående underjordisk motor för en grindblad till en bostadsgrind. Motorn har 24 V DC, utan encoder och utan styrenhet. Den behöver en fundamentlåda NICE SFABBOX och en lämplig styrenhet MC424L. För en tvåbladig grind behövs två motorer, två lådor och en styrenhet.
Det är en självhämmande motor med frikoppling med trekantsnyckel. De individuella gränsvärdena är 2,3 m och 400 kg; tillåten vikt beror på grindbladets längd enligt tabell och diagram. Motorn är avsedd att monteras i en låda vid gångjärnsaxeln, så ingen arm syns på grinden.
Styrning och kompatibla tillbehör
Tillbehören ansluts till styrenheten. Den fristående motorn innehåller ingen radiomottagare, inga fotoceller och inget batteri. Kontrollera kortets beteckning, plintar, spänning och radiokodning vid val; alla angivna typer är inte universellt utbytbara.
| Vad | Varför | Typ |
|---|---|---|
| Styrenhet | Styrning av en eller två SFAB2024-motorer utan encoder. Anslutning och programmering beror på kortet; val och identifiering av styrenheter. | |
| Varningsljus | Signalering av rörelse. Utgången på MC424LR30 är 24 V DC, högst 25 W. Använd en lampa med lämplig spänning och strömförbrukning; +/−-plintar. ELDC har en separat antennanslutning. |
Välj andra lampor utifrån spänning och utgångens gränsvärde, inte bara utseendet. |
| Fotoceller | Skydd av passagen enligt vald ingång och driftläge. MC424L använder fotoceller med reläkontakt; BlueBUS-fotoceller av typen EPMB kan inte anslutas här. Anslutning av EPM och Phototest. | |
| Sändare | Sändaren måste använda en kodning som stöds av den mottagare som faktiskt är installerad. Samma frekvens räcker inte i sig. MYGO och ON passar när O-Code stöds; FLO/FLOR kräver en motsvarande mottagare. ON3ELR hör ihop med OXILR. Val och parkoppling. | |
| Mottagare | Styrenheten har inbyggd radiostyrning, beroende på version. IT4WIFI kräver ett kompatibelt gränssnitt IBT4N. En Wi-Fi-/GSM-modul med en potentialfri NO-kontakt kan ge en SbS-impuls; kontrollera separat dess strömförsörjning och strömförbrukning. |
|
| Antenn | Förbättrar mottagningen med rätt frekvens och placering. Koaxialkabeln ansluts till mottagarens antennplintar; ELDC-antennen är elektriskt isolerad från mottagarens strömförsörjning. | |
| Knappsats | Åtkomstkod. EDS kräver en kompatibel dekoder, till exempel MORX; EDSWG kräver en kompatibel radiomottagare. Anslut inte knappsatsen direkt till motorns strömförsörjningsledningar. | |
| Nyckelbrytare | Nyckelstyrning via en potentialfri NO-kontakt. Anslutning till COMMON och SbS enligt plintarna på respektive styrkort. | |
| Kortläsare | Åtkomst med kort eller bricka. ETP kräver en kompatibel MORX-dekoder; dess utgång skickar en styrsignal till styrenheten. Kortläsaren ersätter inte dekodern. |
|
| Elektriska lås | Extra låsning av grindbladet, om den aktuella grinden kräver det. Låset måste vara anpassat för utgången 12 V AC / 15 VA och dess funktion ställs in på styrenheten. Detta ökar inte den tillåtna vikten eller längden på grindbladet. |
|
| Reservkraft | Automatisk drift vid strömavbrott eller korrekt dimensionerad solcellsförsörjning. Anslutning och Stand-by-inställning beror på styrenheten; krav för batteri och solcellsdrift. |
SFAB2024 och rätt styrenhet
SFAB2024 har ingen encoder och använder styrningen MC424L. Den aktuella separata styrenheten är MC424LR30 med kortet MCA2R30. För en installation med MC424LR10 använd handboken för den aktuella enheten och kontrollera märkningen och plintnumreringen direkt på kretskortet. Den detaljerade plinttabellen nedan gäller endast MC424LR30/MCA2R30; använd den inte om numreringen är en annan.
SFAB2024 är en 24 V DC-motor utan pulsgivare och använder den kompatibla styrenheten MC424L. Motorns spänning på 24 V innebär inte att styrenheten får nätspänning; standardmodellen MC424LR30 drivs med 230 V AC från elnätet.

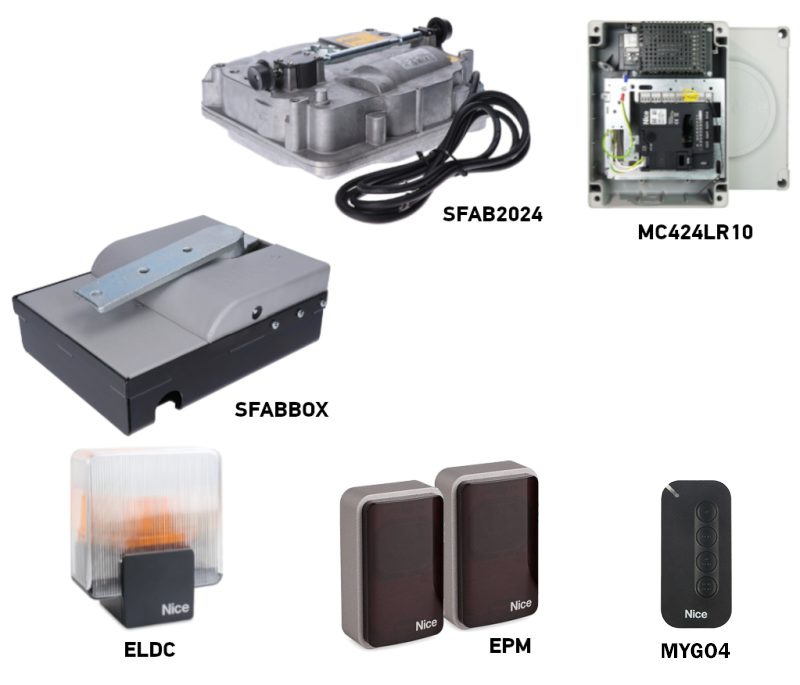

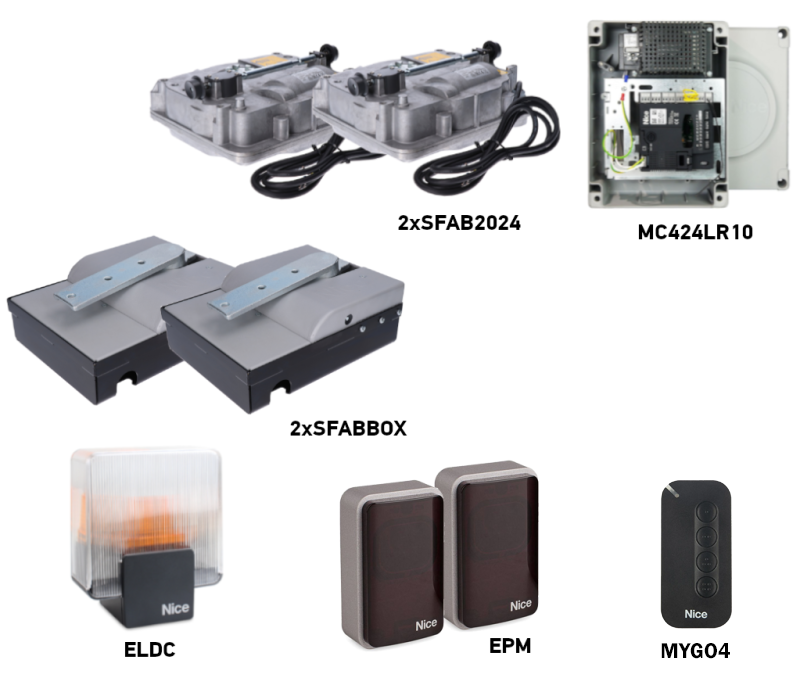

Separat motor, box och kompletta paket

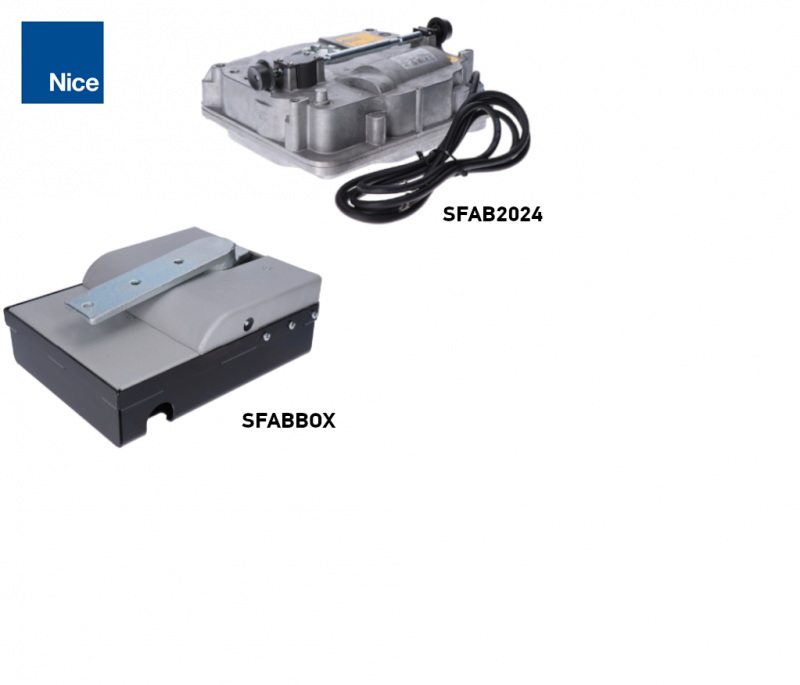

Till själva motorn köps NICE SFABBOX separat. Ett mer prisvärt alternativ kan vara en kombination av motor och box eller ett komplett paket. Boxen är av stål med svart kataforetisk ytbehandling och kan användas för både höger- och vänsterhängda grindblad.
| Ett grindblad | Motor och box | Två grindblad |
|---|---|---|
| Paket för ett grindblad 1 × motor och box MC424L, fjärrkontroll, reläfotoceller och ELDC  | SFAB2024 + SFABBOX 1 × motor och box Utan styrenhet och säkerhetstillbehör  | Paket för två grindblad 2 × motor och box MC424L, fjärrkontroll, reläfotoceller och ELDC  |
Kontrollera den exakta styrenhetsmodellen och vilka tillbehör som ingår i det valda paketet. Två motorer höjer inte gränsvärdet för ett enskilt grindblad. Motorn levereras med en anslutningskabel på 2 m; motorn och boxen har mekaniska ändstopp som måste monteras korrekt.
När ska du välja en underjordisk grindöppnare?
- Det finns inte plats vid gångjärnet för en linjär grindöppnare eller ledad grindöppnare för montering på vägg, staket eller en grind som öppnas.
- Du vill ha ett rent utseende på grinden utan synlig arm. Grindöppnaren sitter i en box under gångjärnet.
- Du behöver en installation med 90° eller 180° öppningsvinkel och har tillräckligt med fritt utrymme runt grinden.
Grindöppnaren är avsedd för bostadsbruk. Tillverkaren anger högst 60 cykler per timme vid nominella förhållanden; vid 180° öppningsvinkel halveras värdet till 30 cykler/h. Den faktiska belastningen beror på grindbladet, vinden, friktionen och inställningarna; enbart 24 V garanterar inte att utrustningen lämpar sig för obegränsat intensiv drift.
Vid den nominella hastigheten 1 varv/min tar en öppning på 90° ungefär 15 sekunder. Detta är ingen garanterad öppningstid för hela grinden: start, inbromsning, belastning och styrenhetens inställningar kan påverka tiden.

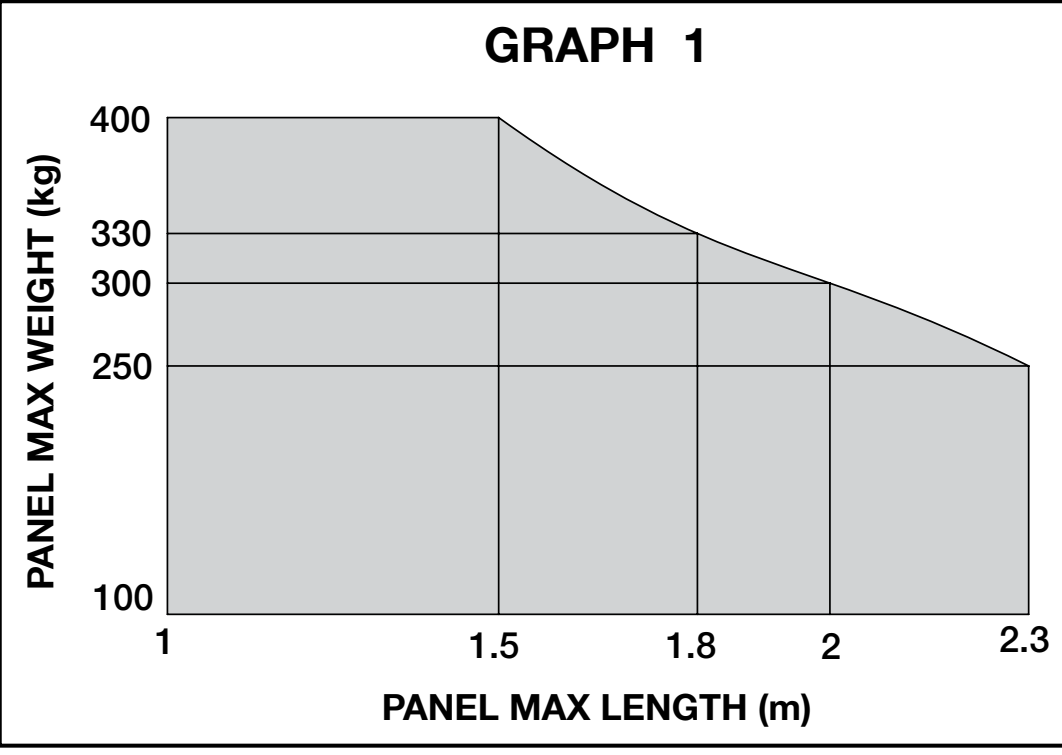

Gränser för grindbladets längd och vikt
2,3 m och 400 kg gäller inte samtidigt. Bedöm varje grindblad separat. Gångjärnen måste vara linjerade, grindbladet ska röra sig jämnt utan att kärva och får inte börja röra sig av sig självt i något läge.
| Längd per grindblad | Vikt vid diagrammets gränsvärde |
|---|---|
| Upp till 1,5 m | 400 kg |
| 1,8 m | 330 kg |
| 2,0 m | 300 kg |
| 2,3 m | 250 kg |
Värdena är diagrammets gränsvärden, inte en rekommenderad säkerhetsmarginal. Vind, tät fyllning och rörelsemotstånd kan minska den tillåtna vikten. Välj en lösning för din grind kontakta oss för rådgivning utifrån längd, vikt, fyllning och antal cykler.
Montering av fundamentbox och motor
Låt en fackkunnig installatör utföra monteringen och den elektriska anslutningen. Koppla bort elnätet, batteriet och alla andra strömkällor innan arbetet påbörjas. Underjordisk montering kräver effektiv dränering av boxen, ett stabilt fundament och åtkomst för upplåsning och underhåll. IP67 innebär skydd vid tillfällig nedsänkning; boxen får inte stå permanent under vatten.
En detaljerad beskrivning av hur fundamentet förbereds finns också i vår artikel Montering av fundamentbox för underjordisk grindöppnare.
Fundament, dränering och gemensam gångjärnsaxel
- Kontrollera grindens bärighet, gångjärnen, att den rör sig fritt och att det finns utrymme för full öppning. Stötta och säkra grindbladet innan det demonteras.

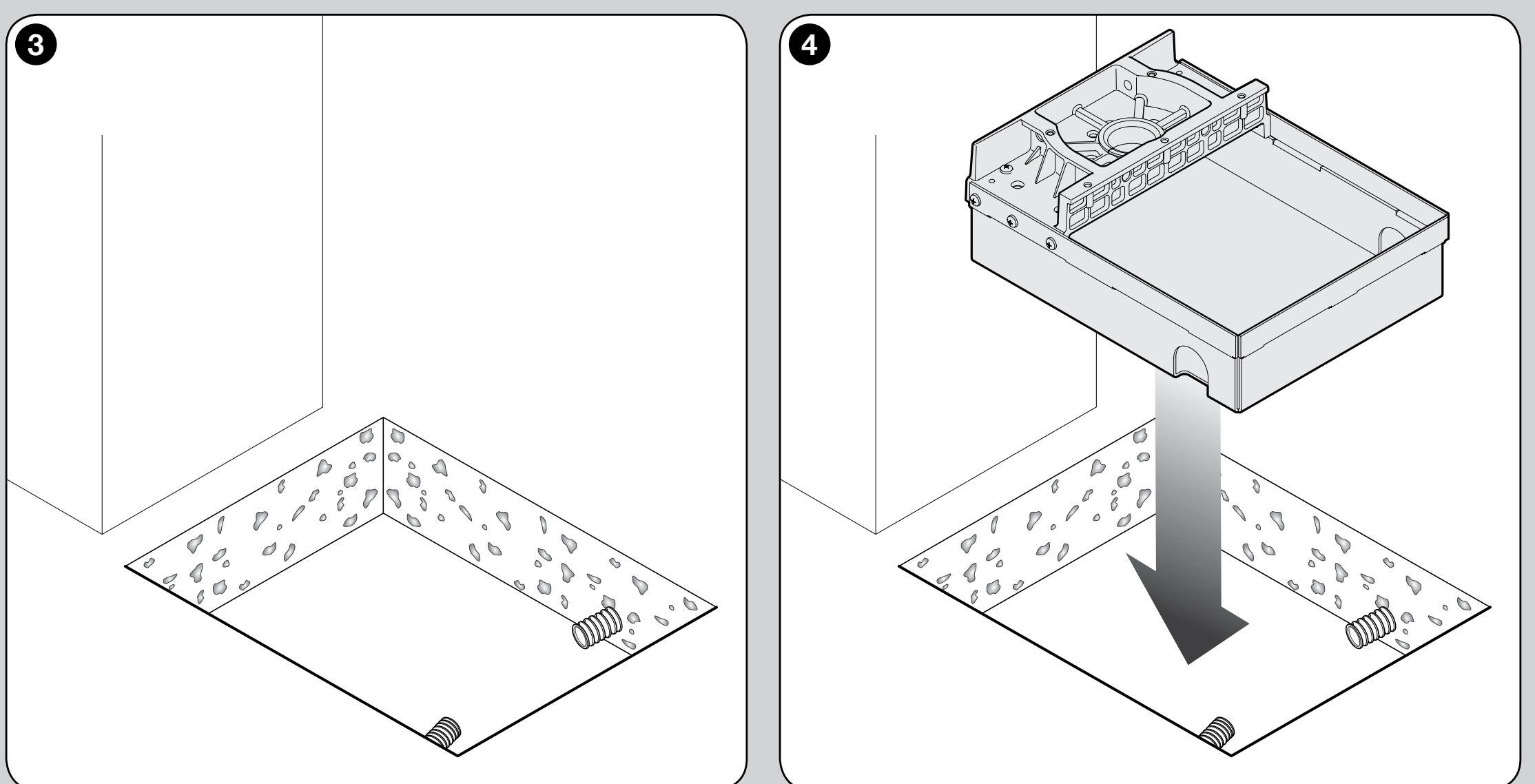

- Förbered schaktet, kabeldragningen och dräneringsröret. Rikta in boxen och gjut fast den enligt ritningen, så att locket förblir åtkomligt.

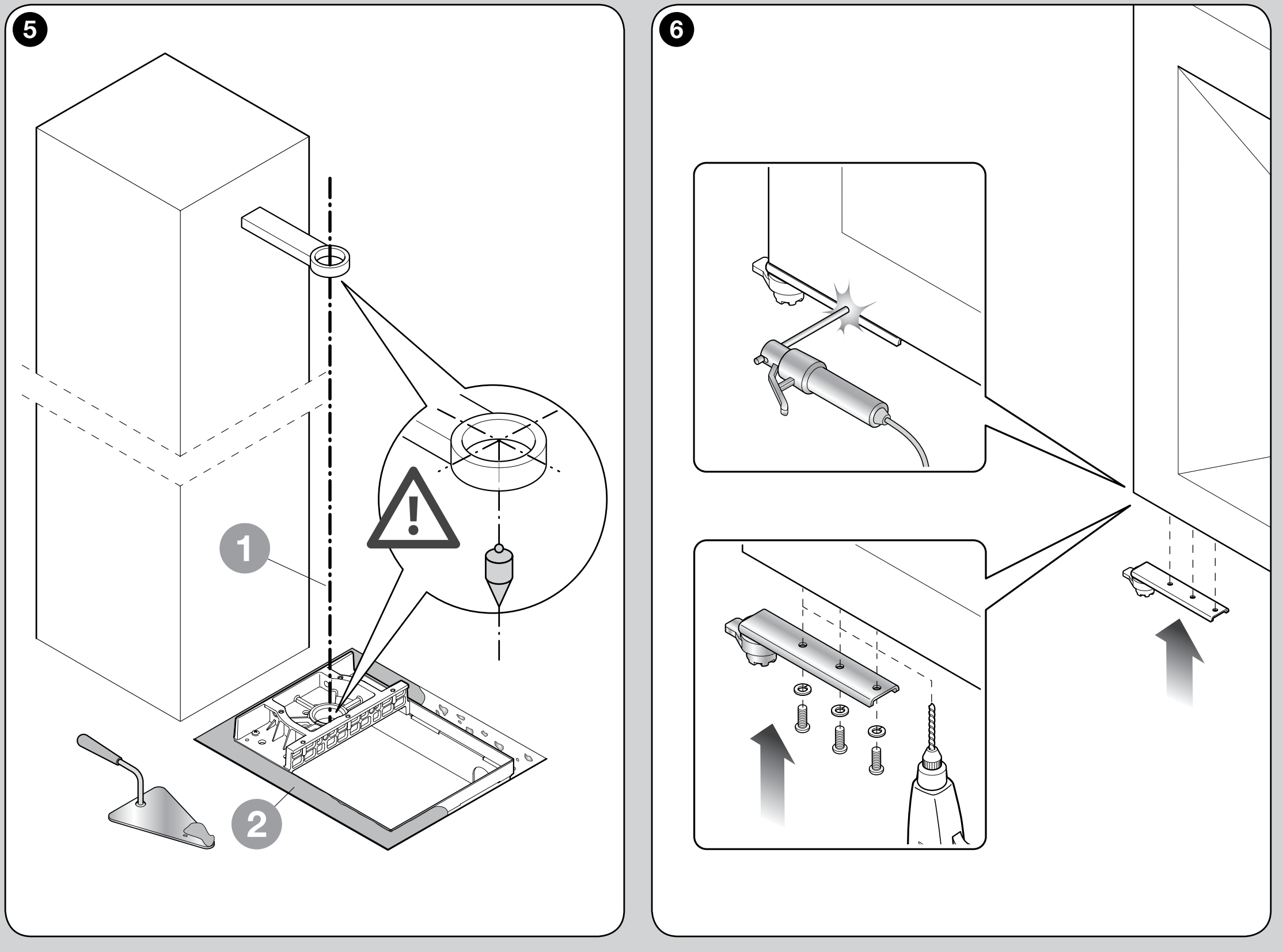

- Rotationsaxeln för armen i boxen måste sammanfalla exakt med grindbladets övre gångjärnsaxel. Feljusterade axlar orsakar belastning och kärvning; högre kraft från styrenheten löser inte problemet.
- Fäst den bärande armen i grindbladets bärande del enligt originalritningen: tre M10-gängade hål med ett effektivt djup på minst 15 mm eller lämplig fackmässig svetsning.

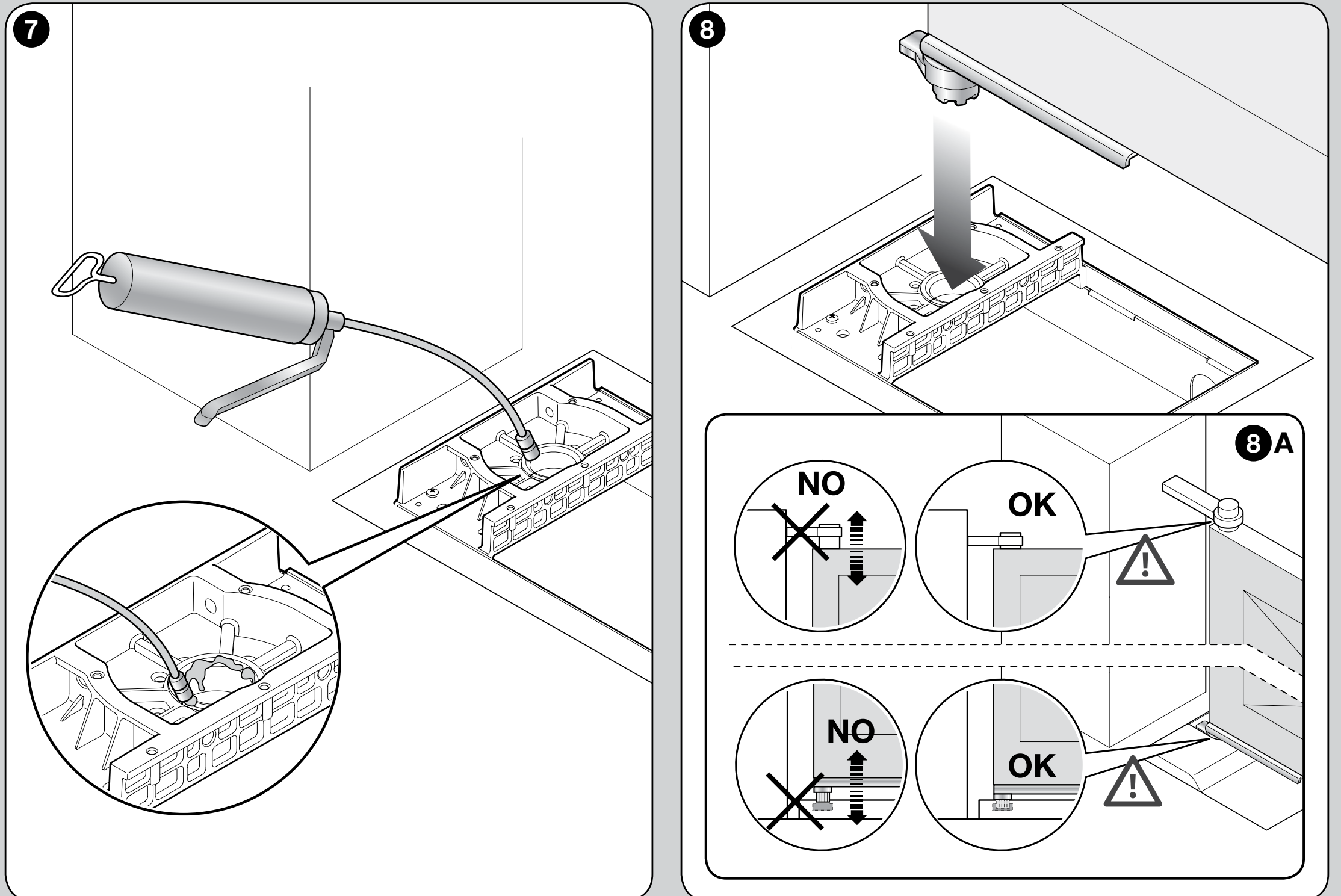

- Smörj bussningen innan armen förs in. Säkra grindbladet mot att lyftas och hakas av enligt ritningen.

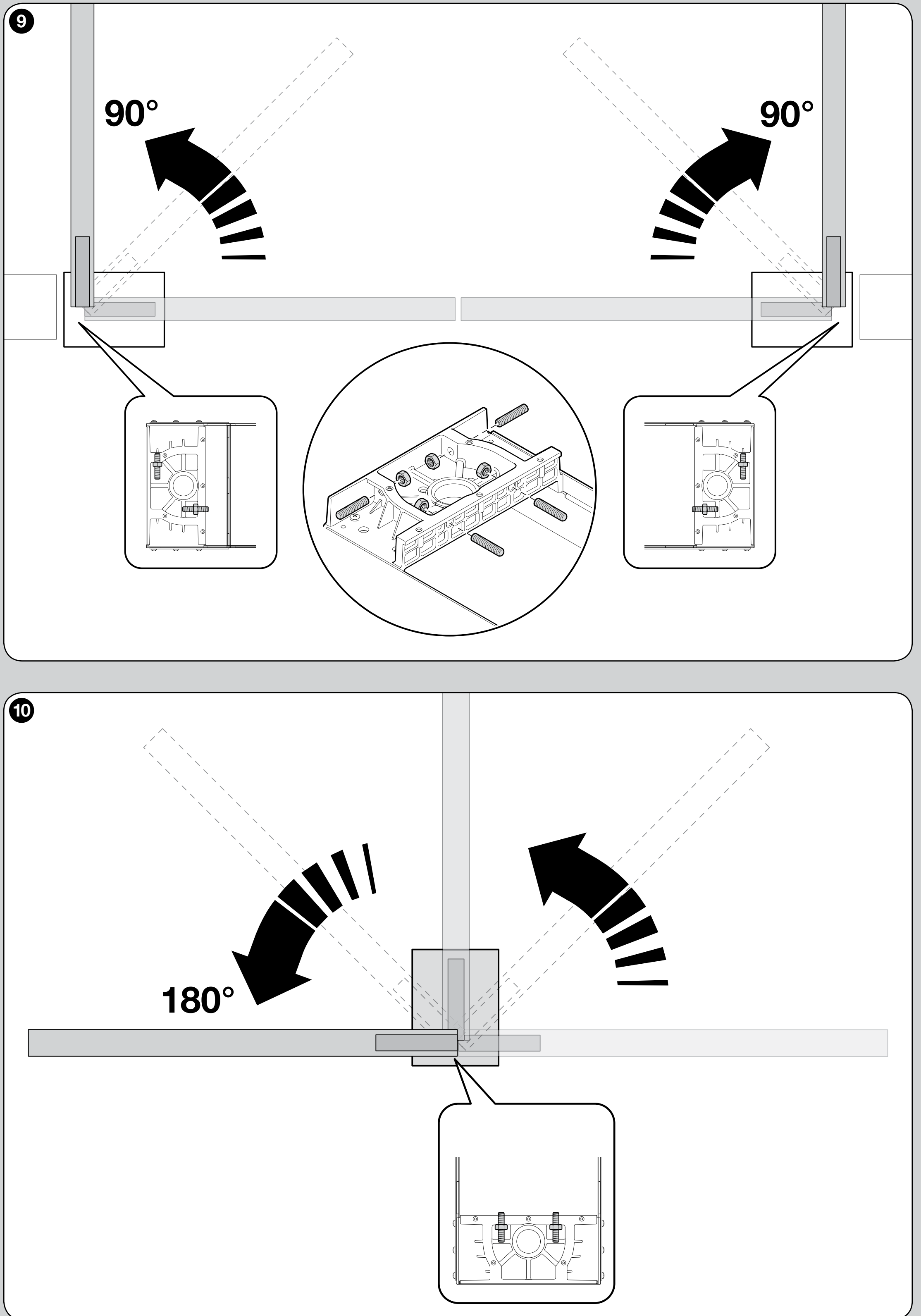

Mekaniska ändstopp för 90° eller 180°
Grindöppnaren använder mekaniska ändstopp, inte elektriska gränslägesbrytare. Monteringen kan ställas in för ungefär 90° ±10° eller 180° ±10° enligt de två utförandena på ritningen. Den integrerade inställningen kan inte användas för att välja en valfri vinkel mellan dessa intervall. Montera även de externa mekaniska ändstoppen som krävs för den aktuella installationen; förlita dig inte enbart på motorns gångtid.
- Montera ändstoppen för rätt intervall, 90° eller 180°, enligt bilden.
- För grindbladet för hand till ändlägena, ställ in ändstoppsskruvarna och dra åt låsmuttrarna.

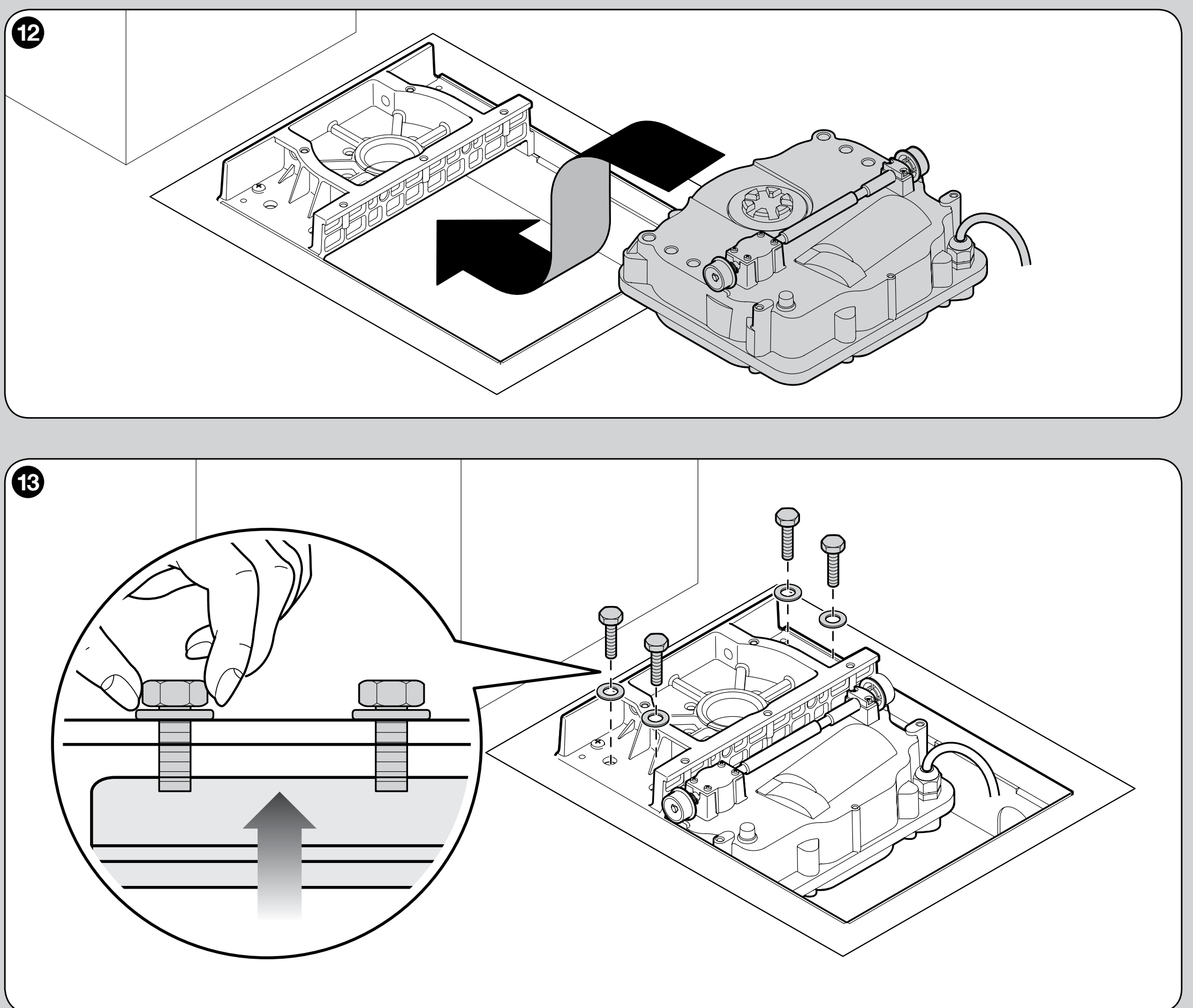

- Placera motorn i boxen och rikta in monteringshålen. Dra först åt de medföljande skruvarna så pass att motorn lyfts något från boxens botten.

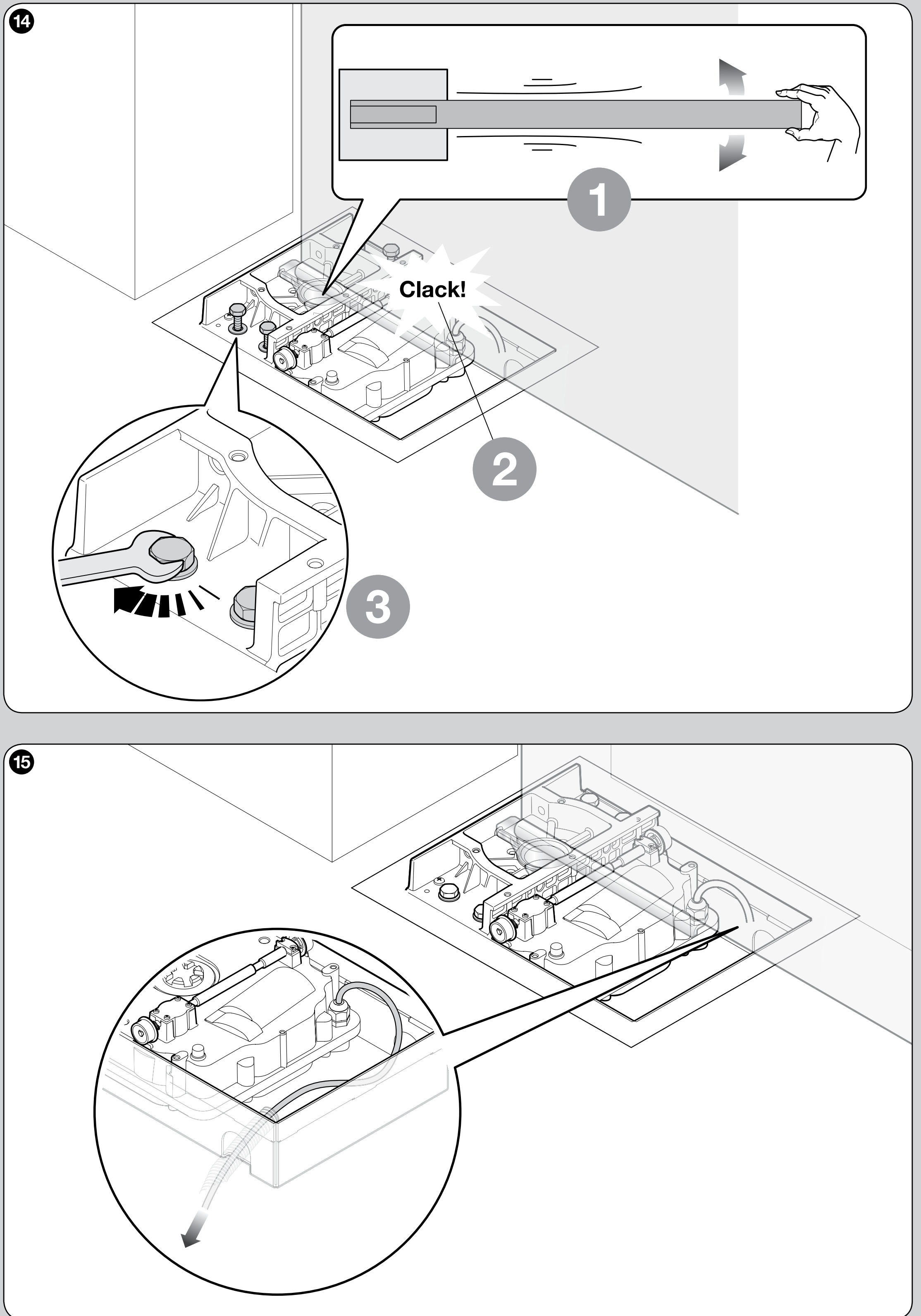

- För långsamt grindbladet för hand så att drevet griper in; fäst först därefter motorn ordentligt. Monterade delar får inte stå i spänn.

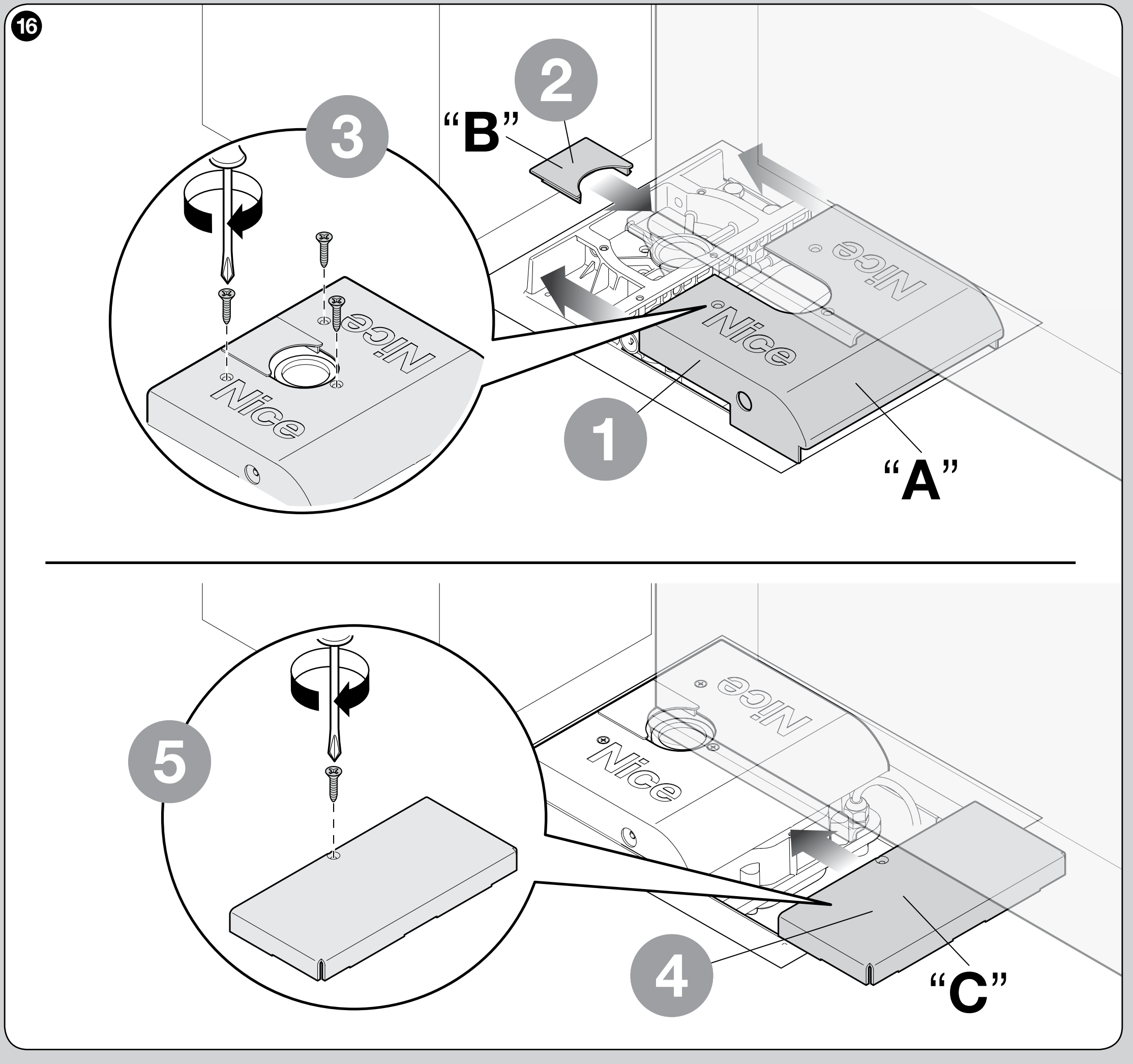

- Dra kabeln genom den avsedda öppningen, kontrollera kåporna och upprepa det manuella testet av hela rörelsebanan.
Motorkabel och styrenhet
| Ledare SFAB2024 | Funktion |
|---|---|
| Blå och brun | Två ledare för 24 V DC-motorn, anslutna till motsvarande utgång M1/M2 på centralenheten. Polariteten växlar när riktningen ändras; ledarna har ingen fast märkning med + och −. |
| Gulgrön | Skyddsledare PE till avsedd skyddspunkt; inte till nätaggregatets minuspol. |
| Enkoder | SFAB2024 har ingen enkoder. Anslut endast motorledarna och skyddsledaren PE enligt tabellen ovan. |
Skarva inte matningskabeln i fundamentboxen. Vid förlängning ska en skyddad kopplingsdosa användas utanför boxen; den måste vara åtkomlig och skyddad mot vatten. Följ centralenhetens krav på ledararea och längd. 230 V nätspänning får inte anslutas till motorledarna.
För MC424LR30 ska motorledning 3 × 1,5 mm², högst 10 m: två motorledare och PE. Förläng den medföljande 2 m-kabeln endast via en lämplig kopplingsdosa utanför boxen; installatören måste kontrollera ledararea, skydd och total längd.
På MC424LR30 ansluts en motor till M2. Vid två motorer ansluts det grindblad som öppnas först till M2 och det grindblad som stängs först till M1. Anpassa inkopplingen efter grindbladens överlappning och bekräfta den vid inlärningen; kontrollera övriga kretskort i deras manual.
Tillbehörsanslutningar MC424LR30 / MCA2R30
Följande nummer gäller för kretskortet MCA2R30 med anslutningar 1–13. Kontrollera märkningen på kretskortet och kopplingsplinten före anslutning. Utför elanslutningen med strömmen frånkopplad. Potentialfria kontakter ansluts mellan motsvarande ingång och avsedd COMMON; extern spänning får inte tillföras ingången.
| Anslutning | Funktion och polaritet |
|---|---|
| 1 / 2 – FLASH | 1 = −, 2 = +; 24 V DC, högst 25 W. För NICE ELDC använd ett separat par för strömförsörjningen; antennen ansluts till mottagarens antennanslutningar. |
| 3 / 4 – OGI | 3 = −, 4 = +; indikatorlampa för öppen grind, 24 V DC, högst 5 W. När utgången är inställd för elektriskt lås är den 12 V AC / 15 VA, alltså utan fast +/−; funktionerna kan inte kombineras. |
| 5 – OUT STB | +; omkopplad strömförsörjning 24 V DC, högst 100 mA, beroende på läget Stand-by eller Phototest. |
| 6 – 0 V | −; gemensam minuspol för hjälpmatningen. |
| 7 – 24 V | +; 24 V DC-tillbehör (16–33 V), högst 200 mA. I Stand-by sjunker matningsspänningen till 21 V DC ±10 % med 2 W tillgänglig effekt. Den sammanlagda strömförbrukningen får inte överskrida motsvarande gränsvärde. |
| 8 – COMMON | Gemensam anslutning för kontaktinmatningarna, +24 V när Stand-by är avstängt. Det är inte matningens minuspol. |
| 9 – ALT/STOP | Säkerhetsingång enligt inställning; NC-kontakt eller 8,2 kΩ-säkerhetslist. Anslutning och inlärning måste motsvara valt läge. |
| 10 – PHOTO / 11 – PHOTO1 | NC-reläkontakter för fotoceller. De två ingångarna har olika reaktioner; bygla inte ihop dem som ersättning för skydd. |
| 12 – SbS | Potentialfri NO-kontakt för stegvis styrning; lämplig för nyckelbrytare eller relä i en styrmodul. |
| 13 – AUX | Justerbar ingång. För PHOTO2 är det en säkerhetskontakt av typen NC; för styrkommando ska den valda funktionen följas. |

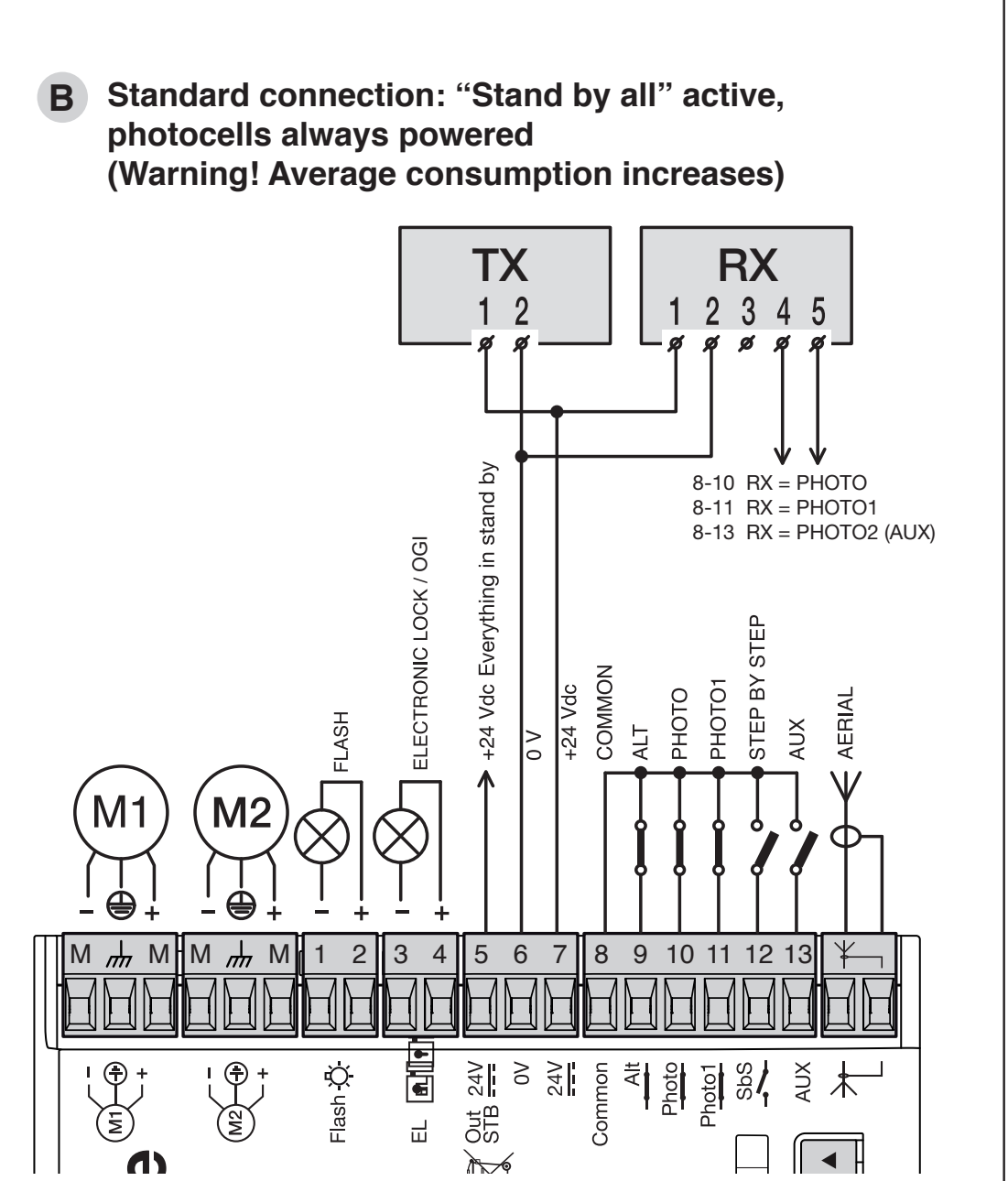

EPM-reläfotoceller: normal strömförsörjning och Phototest

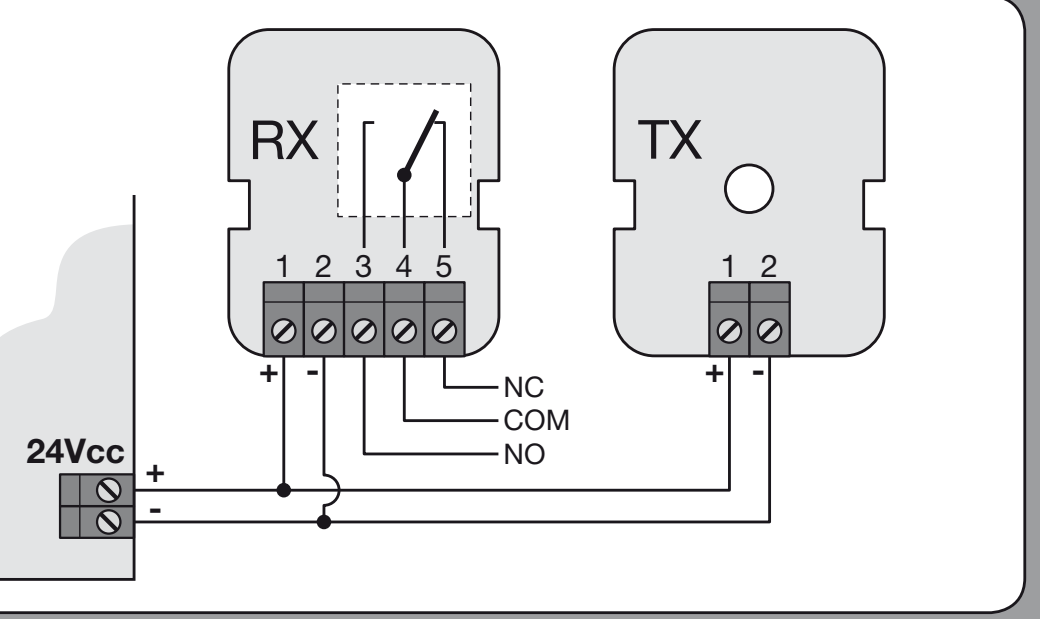

För NICE EPM har både sändaren TX och mottagaren RX anslutning 1 = + och anslutning 2 = −. På RX är 4 = COM och 5 = NC; anslutning 3 är NO och används inte för säkerhetsingången PHOTO. Reläanslutningarna 4–5 är potentialfria kontakter och har ingen egen +/−-matning.
| Läge MCA2R30 | Anslutning av EPM till PHOTO |
|---|---|
| Permanent matning till fotoceller – schema B | TX1 och RX1 → 7 (+); TX2 och RX2 → 6 (−); RX4 COM → 8 COMMON; RX5 NC → 10 PHOTO. |

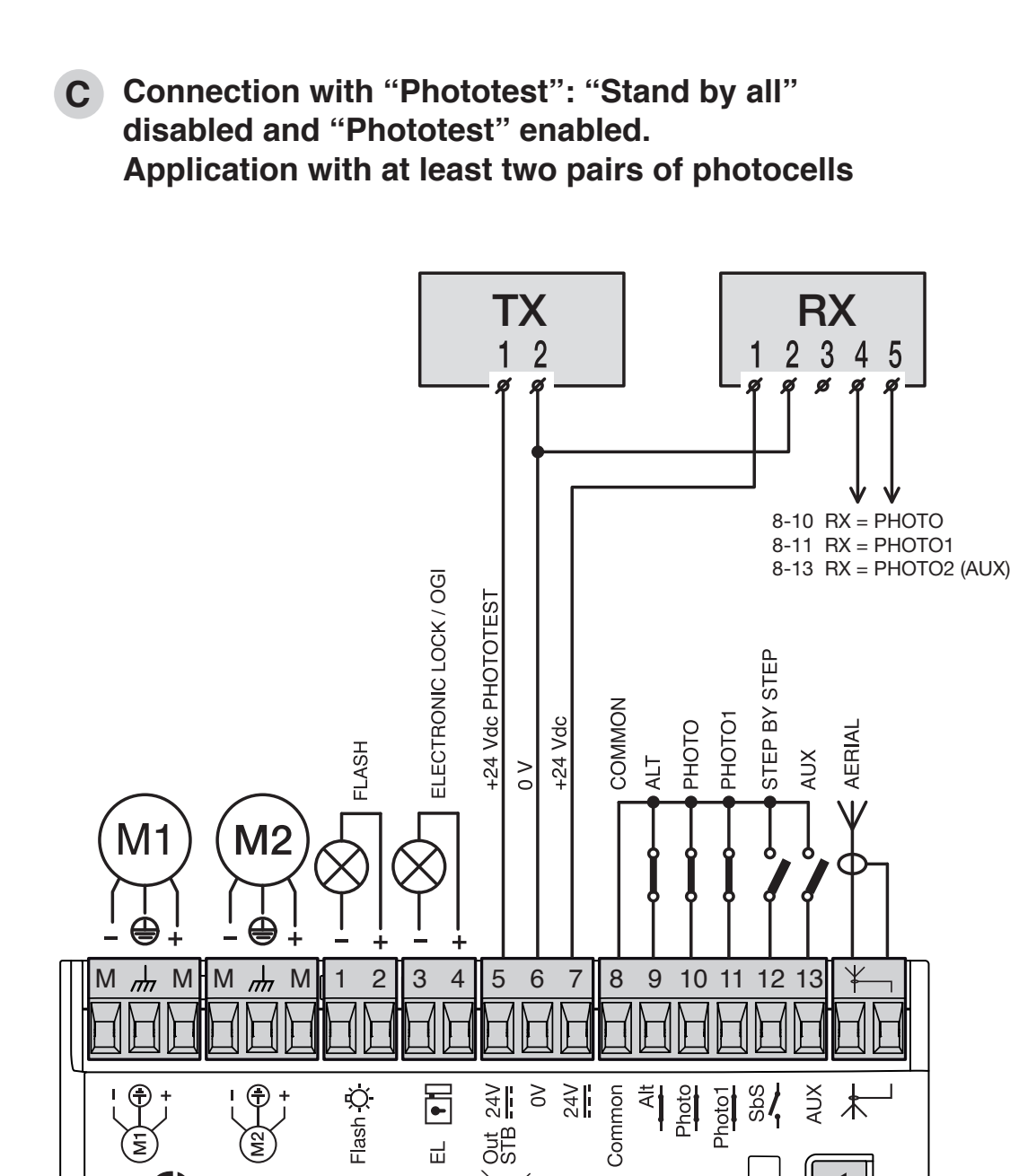

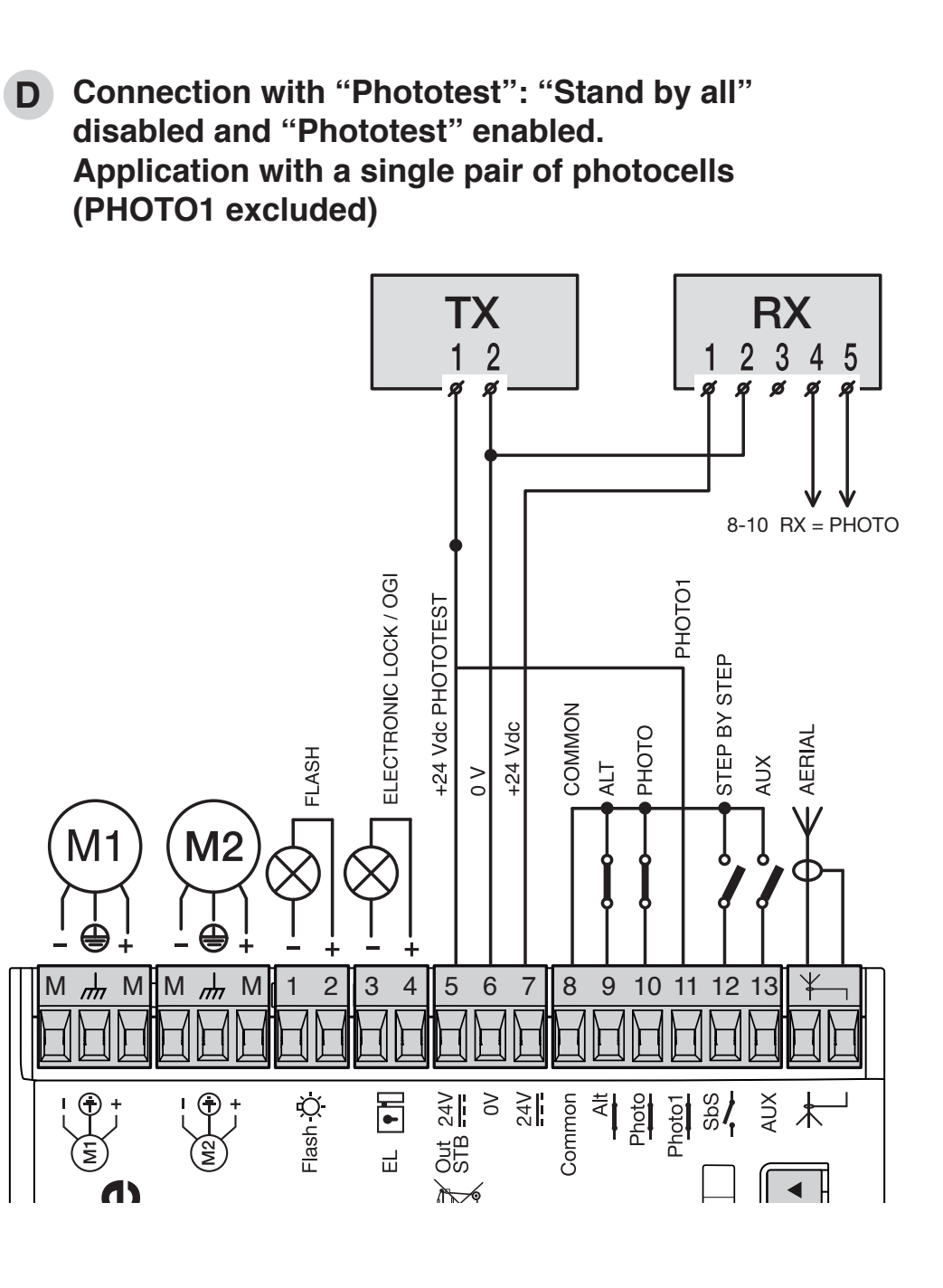

| Phototest – par till PHOTO, schema C eller D | TX1 → 5 OUT STB (+); TX2 → 6 (−). RX1 → 7 (+), RX2 → 6 (−), RX4 → 8 COMMON, RX5 → 10 PHOTO. Upprepa inlärningen och testet efter inställningen. |

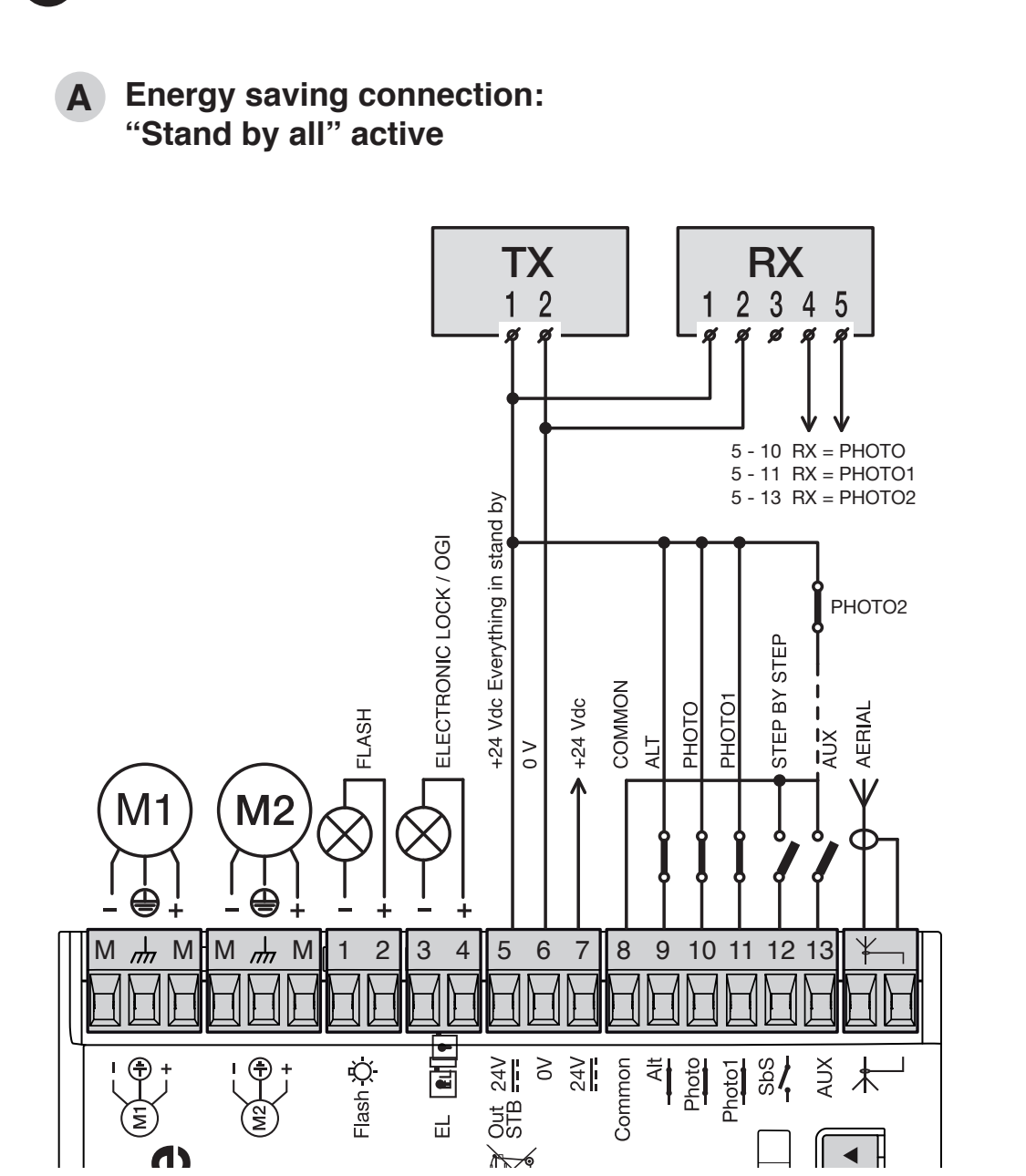

| Stand-by med omkopplad strömförsörjning – schema A | TX1, RX1 och RX4 COM → 5 OUT STB (+); TX2 och RX2 → 6 (−); RX5 NC → 10 PHOTO. Följ gränsen på 100 mA för OUT STB. |
PHOTO (10) vänder rörelseriktningen vid stängning; påverkar inte rörelsen under öppning. PHOTO1 (11) stoppar rörelsen i båda riktningarna. PHOTO2 på AUX (13), om den är inställd så, vänder öppningsrörelsen och påverkar inte stängningen. Placering och val av skydd måste anpassas till riskerna för den aktuella grinden.
Stand-by och Phototest är alternativa lägen. Vid ett par fotoceller anslutna till PHOTO och läget Phototest används schema D: den oanvända ingången PHOTO1 (11) ansluts till OUT STB (5). Även oanvänd AUX (13) ansluts till 5, men endast om den är inställd som PHOTO2. Detta får inte kringgå någon installerad säkerhetsanordning. Använd schema C för flera par. Förväxla inte COMMON (8) med den omkopplade OUT STB (5).
Första uppstart och inlärning av rörelsebanan

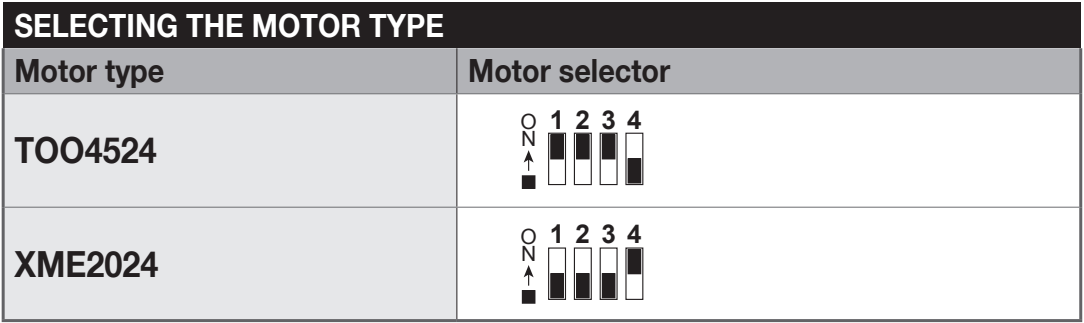

Före påslagning måste motorerna vara ordentligt fastsatta och låsta, korrekt anslutna, med ändlägen och säkerhetsingångar inställda. På MC424LR30 väljer du typen XME2024 på omkopplaren, som motsvarar SFAB2024, enligt originalraden i bilden.
- Kontrollera strömförsörjningens och säkerhetsingångarnas lysdioder efter påslagning. Åtgärda felaktig indikering innan inlärningen.
- Frigör grindbladen manuellt, ställ dem ungefär mitt på rörelsebanan och lås dem; kontrollera ordningsföljden om grinden har två blad.
- På MC424LR30 håller du in STOP/SET + CLOSE i mer än 3 sekunder enligt proceduren för inlärning av rörelsebanan. Inledningen kontrollerar riktningen, varefter bladen stängs, öppnas och stängs helt i sekvens.
- Om rörelsen går åt fel håll eller bladen överlappar fel ska du omedelbart avbryta inlärningen. Koppla bort alla strömkällor, korrigera anslutningen och upprepa hela proceduren.
- När inlärningen har slutförts kontrollerar du hela cykeln, inbromsningen, STOP, fotocellerna och övriga skydd. Upprepa testet efter ändringar i anslutningarna eller relevanta inställningar.
Programmering av styrenheten
Motorn har inga egna inställningsknappar. Automatisk stängning, paus, hastighet, kraft, fördröjning mellan grindbladen, Stand-by och AUX/OGI-funktionen ställs in på den aktuella styrenheten. MC424LR30 har två nivåer med åtta lysdioder; procedurer för andra generationer gäller inte automatiskt.
| Åtgärd på MC424LR30 | Var du hittar instruktionerna |
|---|---|
| Knappar, åtkomst och lagring | Manöverknappar och programmering |
| ON/OFF-funktioner | Nivå I – funktioner och standardlägen |
| Parametrar och intervall | Nivå II – värden för enskilda lysdioder |
| Radering eller återställning | Återställningsprocedur för det aktuella kretskortet; radering av radiominnet är en separat åtgärd. |
Öka inte kraften för att kompensera för en grind som kärvar. Alla ändringar som påverkar rörelsen eller säkerhetsingångarna kräver att funktions- och säkerhetstesterna upprepas.
Val och parkoppling av fjärrkontroller
Kontrollera mottagarens typ och kodning i styrenheten innan du köper en fjärrkontroll. Ett vanligt val för en aktuell kompatibel version är NICE MYGO4. Instruktioner för att lagra knappar och radera minnet finns i radiostyrningen MC424LR30. Inlärning av sändaren ersätter inte inlärning av motorerna. Välj inte äldre FLO/FLOR eller en fjärrkontroll för ett annat radiosystem enbart utifrån frekvensen 433,92 MHz.
Reservbatteri och solenergiförsörjning
Utan reservkraft använder du manuell upplåsning med nyckel. För den aktuella MC424LR30 väljer du NICE PSS124 med tillhörande kontakt. Den äldre NICE PS124 behöver en adapter NICE CABLA11 och Stand-by avstängt. Om du använder en annan styrenhet kontrollerar du kontakten och villkoren för dess strömförsörjning; batteriet ansluts inte direkt till motorn.
NICE SOLEMYO SYKCE30 är ett alternativ efter bedömning av den dagliga förbrukningen och solförhållandena. Vid solenergiförsörjning aktiverar du Stand-by och ansluter även tillbehören enligt deras driftläge. Anslut inte elnätet och SOLEMYO samtidigt. Inställningen skiljer sig från användning av PS124 via CABLA11.
Manuell upplåsning vid strömavbrott
- Stoppa grinden och håll fast grindbladet så att det inte kan röra sig av sig självt. Grindbladet måste stå stilla när det låses upp.
- För in trekantsnyckeln i ett av upplåsningens sidohål och vrid den 180° åt valfritt håll. Grindbladet kan öppnas eller stängas manuellt.

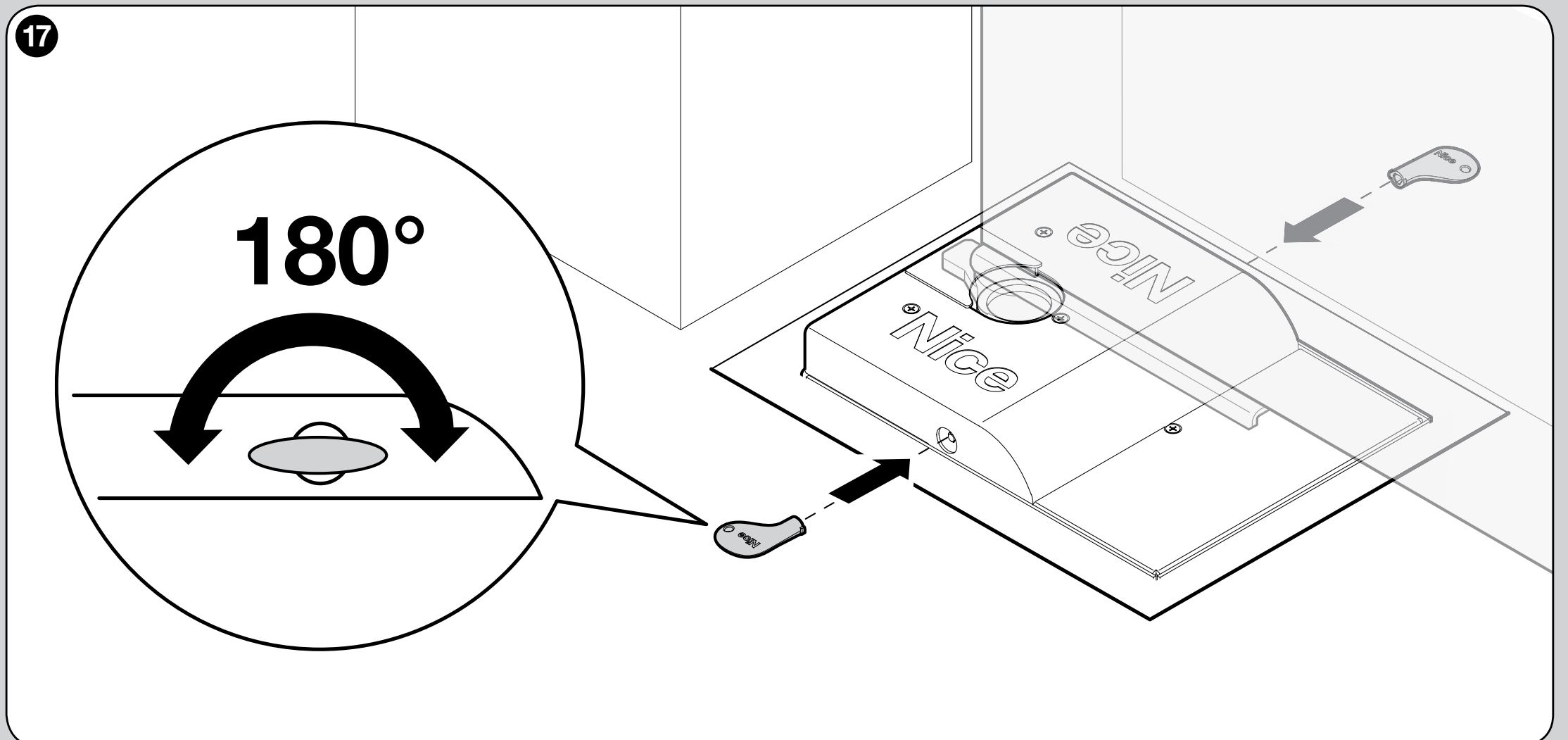

- Vrid nyckeln 180° för att låsa igen. Mekanismen kopplas in vid den första rörelsen som utlöses av ett kommando; håll området kring grinden fritt under testet.
- Upprepa proceduren på den andra motorn för en tvåbladig grind. Kontrollera automatisk rörelse och skydd när strömmen har kommit tillbaka.
Vad du ska kontrollera vid fel
| Symptom | Åtgärd |
|---|---|
| Motorn går inte | Strömförsörjning och säkerhetsingångar på styrenheten, om motorn är låst, utgång M1/M2 och kabel. Testa inte genom att ansluta direkt till 230 V. |
| Grindbladet kärvar | Manuell rörelse, gångjärnets och armens inriktning, grindbladets fastsättning, korrekt ingrepp i växeln och ändlägen. Försök inte lösa problemet genom att öka kraften. |
| Fel riktning eller ordningsföljd | Stoppa rörelsen, koppla bort strömkällorna och kontrollera motorledningarna och M1/M2; upprepa sedan inlärningen. |
| Inlärning eller Phototest misslyckas | Indikeringen för STOP/PHOTO/PHOTO1, TX/RX-polariteten och skillnaden mellan COMMON och OUT STB. Anslutningen måste överensstämma med inställningarna för Stand-by och Phototest. |
| Knappen fungerar, men inte fjärrkontrollen | Sändarens batteri, kompatibel kodning och radiominne enligt parkopplingsproceduren. |
| Vatten i kapslingen | Dränering, igensatt avlopp och täthet hos skarvarna utanför kapslingen. Stäng av strömmen och se till att felet åtgärdas; IP67 ersätter inte en fungerande dränering. |
Säkerhetstest och underhåll
Testa manuell upplåsning, fullständig öppning och stängning, ändlägen, grindbladens ordningsföljd och alla skydd innan anläggningen överlämnas. Installatören måste kontrollera att krafterna är säkra och att nödvändiga skyddsanordningar finns på hela anläggningen; motorns maximala vridmoment är inte en säker kontaktkraft för människor. Barn får inte leka med manöverutrustningen eller vistas vid grinden när den är i rörelse.
Utför kontroll minst var 6 månader. Koppla bort alla strömkällor och rengör boxen och avloppet. Kontrollera korrosion, skruvarnas och ändstoppens fastsättning, bussningen, gångjärnen, kabeln och skyddet mot upplyftning. Kontrollera korrosion, skruvarnas och ändlägenas fastsättning, höljet, gångjärnen, kabeln och skyddet mot upplyftning. Återställ nödvändig smörjning enligt monteringsanvisningarna. Upprepa rörelse- och säkerhetstesterna efter underhållet. Skadade delar och elinstallationer ska repareras av fackpersonal.
Ungefärlig livslängd för grindblad som är 1,51–2,3 m långa

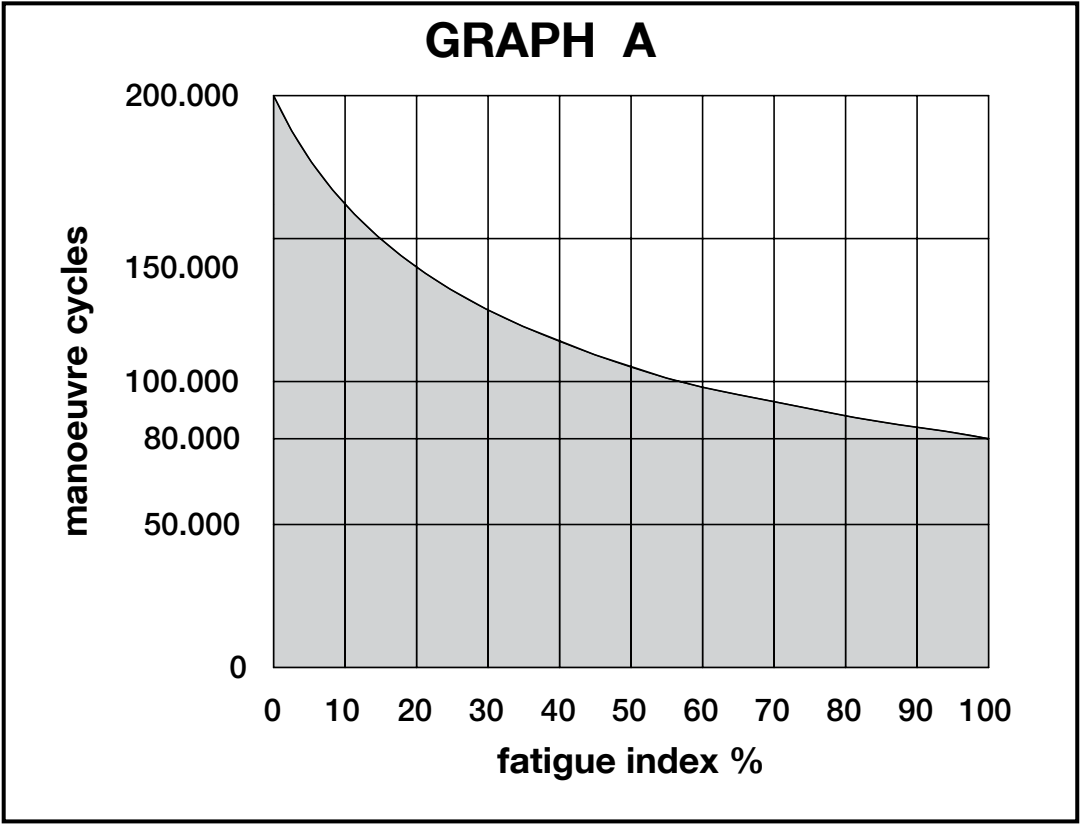

För grindblad som är 1,51–2,3 m långa kan du använda följande index. Den ungefärliga livslängden beror på grindbladets vikt, längd, omgivning och fyllning. Summan av indexen avläses på den ursprungliga grafens horisontella axel; den vertikala axeln visar antalet cykler. Det är en uppskattning vid regelbundet underhåll, inte en garanti eller ett antal år. För en anläggning nära gränsvärdet ska du först kontrollera användningsdiagrammet.
| Egenskaper för hela automationssystemet | Index | Livslängdsgraf | ||
|---|---|---|---|---|
| Grindbladets vikt | 1,51–1,8 m | 1,81–2,0 m | 2,01–2,3 m |
|
| Upp till 100 kg | 10 % | 20 % | 30 % | |
| 101–250 kg | 20 % | 30 % | 40 % | |
| 251–300 kg | 30 % | 40 % | 50 % | |
| 301–330 kg | 40 % | 50 % | — | |
| 331–400 kg | 50 % | — | — | |
Lägg till följande till grundindexet: 15 % vid temperaturer över 40 °C eller under 0 °C, eller vid luftfuktighet över 80 %; lägg till ytterligare 15 % för heltäckande fyllning och 15 % vid montering i blåsiga förhållanden. Varje relevant faktor räknas separat. Ett streck i tabellen betyder inte noll belastning; kontrollera användbarheten i gränsdiagrammet.
Heltäckande fyllning, vind, hög luftfuktighet och temperaturförhållanden förkortar livslängden. Ta därför även hänsyn till omgivningen och det faktiska rörelsemotståndet vid planering av driften, inte bara den maximala vikten.
Tekniska data för SFAB2024
| Parameter | Värde |
|---|---|
| Utförande | Icke-reversibel underjordisk motor utan encoder, med inkapslat metallhölje |
| Motorströmförsörjning | 24 V DC från styrenheten MC424L |
| Grindbladets separata maxgränser | 2,3 m / 400 kg; kombination enligt användningsdiagrammet |
| Maximal strömförbrukning / effekt | 5 A / 120 W |
| Maximalt vridmoment | 250 Nm |
| Hastighet utan belastning | 1,25 varv/min |
| Drift | För privat bruk; högst 60 cykler/h vid nominella förhållanden, hälften vid 180° |
| Mekanisk inställning av öppningsvinkel | 90° ±10° eller 180° ±10° beroende på monteringen av ändstoppen |
| Kapslingsklass | IP67 – tillfällig nedsänkning; dränering av boxen krävs |
| Driftstemperatur | −20 till +50 °C |
| Motorns mått | 235 × 206 × 96,5 mm |
| Motorns vikt | 6 kg |
| Matningskabel | 2 m |
| Fundamentbox | SFABBOX, separat eller i kombination/kit |

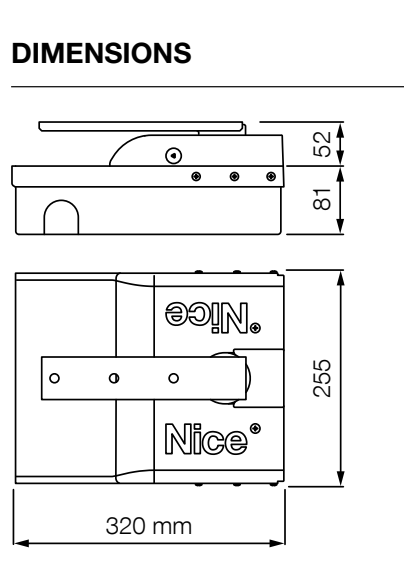

Motorns mått och vikt skiljer sig från den kompletta boxen med hävarm. Ritningen av boxen nedan visar grundmåtten 320 × 255 mm och monteringshöjderna; alla mått på ritningen anges i millimeter. Planera även för dränering och kabelskyddsrör vid fundamentet.
360°-vy av drivenheten
Drivenheten SFAB2024 har tidigare även kallats X-FAB XFAB2024 och X-METRO XME2024. Kontrollera alltid motorns faktiska modell och styrenhetens kretskort vid inkoppling.
Jag vill beställa den här produkten. Hur gör jag?
Välj det sätt som passar dig bäst:
- beställ via webbutiken: använd knappen Köp och lägg produkten i varukorgen (du hittar knappen Köp i tabellen över produktens varianter).
- beställ via e-post: skicka din beställning till [email protected]
