NICE bommar och ramper
Professionella vägbommar från den italienska tillverkaren Nice
Vägbommar är ett enkelt och effektivt sätt att kontrollera in- och utfart till områden, företag, verksamheter, parkeringsplatser och andra skyddade platser. En vägbom kan därför fungera som parkeringsbom, vägbom, infartsbom eller säkerhetsbom tillsammans med en skjutgrind.
I artikeln får du läsa om:
- Vägbommarnas fördelar
- Olika typer av vägbommar
- Jämförelse av modeller och cykler
- Armlängd och fri passagebredd
- Förmånliga paket
- Vårt sortiment av vägbommar och parkeringsbommar
- Alternativ för styrning av vägbommen
- Exempel på installation
- Videopresentation av vägbommen
- Förberedelser inför installation av vägbommar
- Vägbommarnas hastighet
Vägbommarnas fördelar
- Tillförlitlig utrustning
- Tar liten plats och kräver minimala byggförberedelser
- Hög kvalitet och beständig färg
- Vägbomshölje i rostfritt stål (INOX) finns också
- Ett brett utbud av styrningsalternativ
- Möjlighet att ansluta reservkraft, och för kompatibla BAR-modeller även Solemyo-solcellsdrift
- Enkel frikoppling (vid strömavbrott)
- Vi sätter ihop en optimal lösning som passar just dina förutsättningar
- Certifiering
Olika typer av vägbommar
Vi delar in Nices vägbommar i WIDE och BAR. Jämför den specifika modellen, den nödvändiga passagebredden, antalet öppningar per timme och önskad styrning när du väljer.
NICE WIDE lämpar sig för normal drift och klarar, beroende på modell, högst 100–300 cykler per timme. De kan kompletteras med ett reservbatteri.
NICE BAR-modellerna har olika kapacitet. M3BAR lämpar sig för mycket intensiv drift och snabb passage av fordon. För M5BAR, M7BAR och L9BAR spelar även armens längd roll. S-BAR klarar högst 100 cykler/h, alltså färre än WIDE M.
Styrenhet och reservbatteri
WIDE har enkla inställningar för normal användning. BAR har fler avancerade funktioner. S-Bar har en egen styrenhet, som skiljer sig från den för M-Bar och L-Bar.
| Vägbomsserie | Styrenhetens inställningar | Reservbatteri |
|---|---|---|
| WIDE S, M, L | WIA20R10: mikrobrytare och trimrar. | PS324 |
| S-Bar | XBA20R10: knappar och LED-lampor. | PS124 |
| M-Bar, L-Bar | BCU1R10: display och joystick. | PS224 |
S-Bar har stöd för cykelräkning och servicemeddelanden. M-Bar och L-Bar kan även synkronisera två motstående vägbommar i master/slave-läge.
Jämförelse av modeller och maximalt antal cykler
En cykel innebär att vägbommen öppnas och stängs. Det avgörande är antalet öppningar under den mest trafikerade timmen, inte bara dagsgenomsnittet.
| Modell | Max. cykler/h | Öppningstid |
|---|---|---|
| WIDE S | 100 | från 4 s |
| WIDE M | 300 | från 3,5 s |
| WIDE L | 200 | från 5 s |
| S-BAR | 100 | från 4 s |
| M3BAR | 500 | 1,5–4 s |
| M5BAR | 350 | 3–6 s |
| M7BAR | 200 | 6–10 s |
| L-BAR (L9BAR) | 150 | 11–18 s |
Värdena är tillverkarens maxvärden vid nominell belastning. Den faktiska driftfrekvensen beror på armen, tillbehören och inställningarna. För S4BAR med belysning XBA4 är maxvärdet 80 cykler/h och öppningstiden längre än 5 s. De angivna cyklerna är inte ett garanterat antal fordon som kan passera.
BlueBUS, reservbatteri och solcellsdrift
BlueBUS förenklar anslutningen av kompatibla fotoceller och andra tillbehör med två ledare. Dessa står för både strömförsörjning och kommunikation med tillbehören. S-BAR, M-Bar och L-Bar använder BlueBUS, medan WIDE använder klassiska fotoceller med relä.
När du beställer fotoceller ska du skilja mellan: reläfotoceller för WIDE EPM, för S-Bar, M-Bar och L-Bar EPMB med BlueBUS.
Reservbatteriet ansluts separat, inte via BlueBUS. Det finns även för WIDE. Solemyo-solcellsdrift är avsedd för kompatibla BAR-modeller; WIDE stöder den inte. Välj en specifik solcellslösning utifrån modellen och dess styrenhet. Mobilstyrning är ytterligare en separat tillvalsfunktion, beroende på vilken modul som används.
Vägbommarna använder 24 V-motorer, vilket gör att de även kan användas i nästan kontinuerlig drift. Bommarnas amperometriskt skydd. När bommen stöter på ett hinder ökar strömförbrukningen, och styrenheten känner av att bommen har träffat ett hinder. När ett hinder upptäcks kan bommen stanna eller återgå till öppet läge (beroende på inställning).
Förmånspaket
Vi erbjuder bommar i prisvärda paket. De innehåller, förutom själva bommen och bomarmen, även tillbehör som till exempel mottagare, fjärrkontroll, fotoceller och varningsljus. Paketet innehåller även stötdämpande gummi för bomarmen, och i paket med två bomarmar ingår även koppling för dessa bomarmar.
Paketen delas främst in efter bomarmens längd och vilken bom, som ska lyfta bomarmen. Bomarmarna finns i längderna 3, 4 och 5 meter, men tack vare den originala kopplingen kan den totala längden kombineras upp till 9 meter. Bommarna delas in efter kraft, bomarmens öppningshastighet och antal cykler, som den utför per timme.
Bomarmens längd och fri passagebredd
Bomarmens längd är inte samma sak som den fria passagebredden. Fri passagebredd är den fria bredden för fordonet när bommen är öppen. Mät först den passagebredd som behövs och välj sedan bomarm och bom enligt monteringsritningen.
| Modell | Fri passagebredd enligt manualen | Bomarm i paketet (nominell längd) | Paket i sortimentet |
|---|---|---|---|
| WIDE S | Beror på installationen* | 4 m | 4 m paket |
| WIDE M | Beror på installationen* | 4 m | 4 m paket |
| WIDE L | Beror på installationen* | 5 / 6 / 7 m | 5 m paket 6 m paket 7 m paket |
| S-BAR | upp till 4 m | 4 m | 4 m paket |
| M3BAR | 2,32–2,82 m | 3 m | 3 m paket |
| M5BAR | 3,17–4,82 m | 4 / 5 m | 4 m paket 5 m paket |
| M7BAR | 5–7 m | 6 / 7 m | 6 m paket 7 m paket |
| L-BAR (L9BAR) | 7–9 m | 8 / 9 m | 8 m paket 9 m paket |
* För WIDE anges bomarmens nominella längd i paketet, inte en garanterad fri passagebredd. Den fria passagebredden beror på skåpets placering och hur bomarmen monteras. För M-Bar/L-Bar anges måtten enligt manualerna för M3BAR, M5BAR, M7BAR och L9BAR. Tillbehör på bomarmen kan begränsa den användbara längden.
Till exempel har bomarmen NICE XBA15 en fysisk längd på 3 150 mm. För M3BAR anger manualen en fri passagebredd på högst 2,82 m. Beteckningen ”3 m” för paketet innebär därför inte automatiskt 3 m fri passagebredd.
Vid särskilda önskemål kan vi anpassa paketen efter dina önskemål.
Vårt sortiment av bommar och bomarmar
I vårt sortiment finns bommar och bomarmar även separat, så att du kan sätta ihop hela lösningen själv. Tänk dock på att delarna måste vara kompatibla. Vi hjälper dig gärna att välja rätt. Teknisk support finns också tillgänglig.
I vårt sortiment hittar du dessutom andra tillbehör till bommar, till exempel bomarmsstöd, fällbart stöd, hängsel i aluminium under bomarmen eller vikled för bomarmar för lågt i tak.
För lågt i tak: vikled WIA11 är för WIDE M, XBA11 för M3BAR och M5BAR. Mät takhöjden innan du väljer. Kontrollera att stödet och underbommen är godkända för kombinationen med bomarmen och att den är korrekt balanserad.
En egen kategori är säkerhet. Nice-bommar har integrerad hinderdetektering, vilket innebär att bomarmen omedelbart svänger tillbaka efter att ha träffat ett hinder.
För ökad säkerhet kan bommen även utrustas med säkerhetsfotoceller, skyddsgummi eller olika varnings- varningsljus, trafikljus och lampor. Rekommenderade tillbehör är reflexdekaler, som fästs direkt på bomarmen. Det gör bomarmen mer synlig och minskar därmed risken för att fordon kör in i den.
Externt trafikljus kan anslutas till både WIDE och BAR. Den inbyggda XBA8 i det övre skyddet är avsedd för M-Bar och L-Bar. För externa trafikljus måste du välja rätt spänning, effekt och anslutning enligt styrenheten.
En kraftigare stöt mot bomarmen kan skada bommen. På vissa modeller kan bomarmen kompletteras med ett svängbart fäste som hjälper till att begränsa skador på bommen vid en kollision.
- NICE WIA10 – konsol för sidofällning av bomarmen för WIDE S och WIDE M, med bomarm på upp till 4 m.
- NICE XBA10 – konsol för sidofällning av bomarmen för M3BAR och M5BAR, med bomarm på upp till 4 m.
Detta är ett tillval. Det innebär inte att bomarmen automatiskt lossnar vid en kollision på alla bommar.
Ett populärt tillval till bommen är magnetisk metalldetektor. Den kan identifiera metalldelar på bilen och därefter skicka en signal till bommen. Resultatet kan bli ett helautomatiserat system som öppnar bommen när en bil detekteras, eller en räknare för parkeringsplatser som räknar antalet in- och utkörande bilar.
För kompatibla M-Bar- och L-Bar-styrenheter finns detektorerna LP21 och LP22 samt sats för tillverkning av induktionsslinga. Själva detektorn registrerar fordonet. För att räkna lediga platser eller styra växelvis passage med trafikljus behövs även en passande styrenhet.
Manövrering av bommen
En bom är en elektronisk anordning som oftast styrs med en vanlig fjärrkontroll. Fler fjärrkontroller kan köpas till och parkopplas när som helst. De kan också enkelt raderas. Mottagaren i bommen kan hantera hundratals fjärrkontroller (till exempel har mottagaren NICE OXIBD minne för 1024 koder).
Fjärrkontroller och mottagare i vårt sortiment
För vanlig styrning kan du välja bland flera NICE-serier med rullande kod. Precis som för Robus-drivsystemen avgörs valet av kompatibiliteten med mottagaren och dess kodning.
| Användning | Fjärrkontroll och mottagare |
|---|---|
| FloR och Era FloR | FLO2R-S och FLO2RE: 2 kanaler. FLO4R-S och FLO4RE: 4 kanaler. |
| Era One | ON2E: 2 kanaler. ON4E: 4 kanaler. ON9E: 9 kanaler. |
| Era INTI | Tvåkanaliga fjärrkontroller i färgerna: INTI2 svart, INTI2Y gul, INTI2L rosa, INTI2B blå, INTI2R röd, INTI2G grön. |
| MYGO | MYGO2, MYGO4 eller MYGO8: 2, 4 eller 8 kanaler. |
| Tvåvägskommunikation | ON3EBD + OXIBD |
| Längre räckvidd | ON3ELR + OXILR. LoRa kräver en OXILR-mottagare. Räckvidden beror på omgivningen och antennen. |
För komplettering med en extern mottagare finns även ett kit INTIKIT med mottagare och INTI-fjärrkontroller.
Samma frekvens och rullande kod garanterar inte kompatibilitet. Om du köper till en fjärrkontroll till en befintlig vägbom kan du skicka oss märkningen eller ett foto på mottagaren.
Det finns dock även alla andra styrningsalternativ – knappsatser, kortläsare, trådlösa knappar för vägg eller porttelefon, automatiska tidur, nyckelbrytare eller mobilstyrning. En annan fördel med Nices vägbommar är anslutning för externa enheter från andra tillverkare.
Knappsatsen kan styra upp till 3 enheter. Den är enkel att använda – skriv bara in din personliga sifferkod på knappsatsen, 4–8 siffror lång.
Kortläsare är ett populärt sätt att styra vägbommen. Håll ett kontaktlöst kort eller nyckelbricka så öppnas vägbommen.
Trådlösa knappar fungerar som fjärrkontroller. Knapparna passar för en fast placering, till exempel på väggen bredvid strömbrytaren.
Om du vill öppna och stänga vägbommen vid bestämda tider passar automatiska tidur. De styr vägbommen enligt den inställda tiden – timmar och minuter.
För mobilstyrning används en GSM-modul eller moderna lösningar via en Wi-Fi-modul. GSM-enheten har plats för ett vanligt SIM-kort med eget telefonnummer. När numret rings upp och samtalet kopplas bort skickar GSM-modulen en signal till styrenheten, som lyfter vägbommen (eller öppnar grinden).
Wi-Fi-modulen ansluts också till styrenheten och skickar därefter kommandon till den. Wi-Fi-modulen styrs via en mobilapp och internet, men måste vara inom räckhåll för ditt eget (hemma-) Wi-Fi-nätverk.
Vägbommen är en låsande anordning – den är blockerad när den är stängd. I praktiken innebär det att du inte kan trycka upp vägbommen för hand. I förpackningen ingår en frigöringsnyckel som lossar växellådan, så att du enkelt kan lyfta vägbommen. Detta används främst vid strömavbrott.

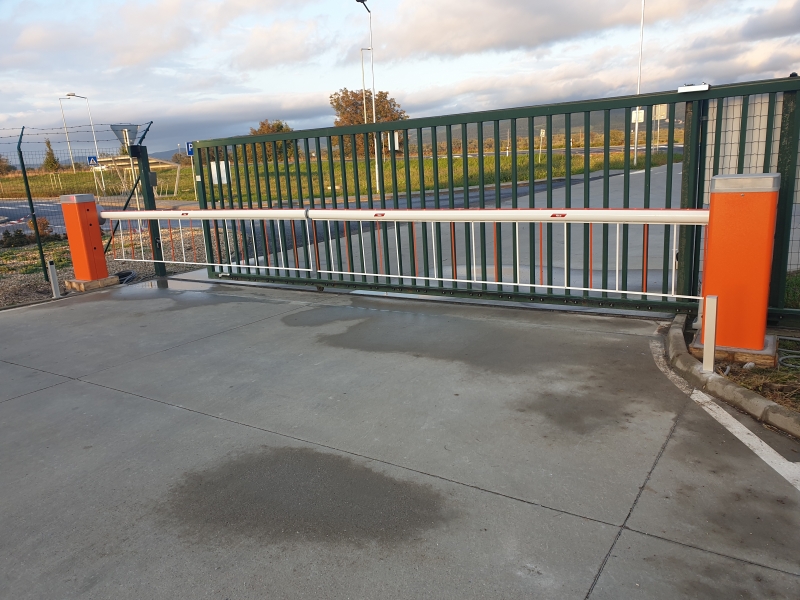

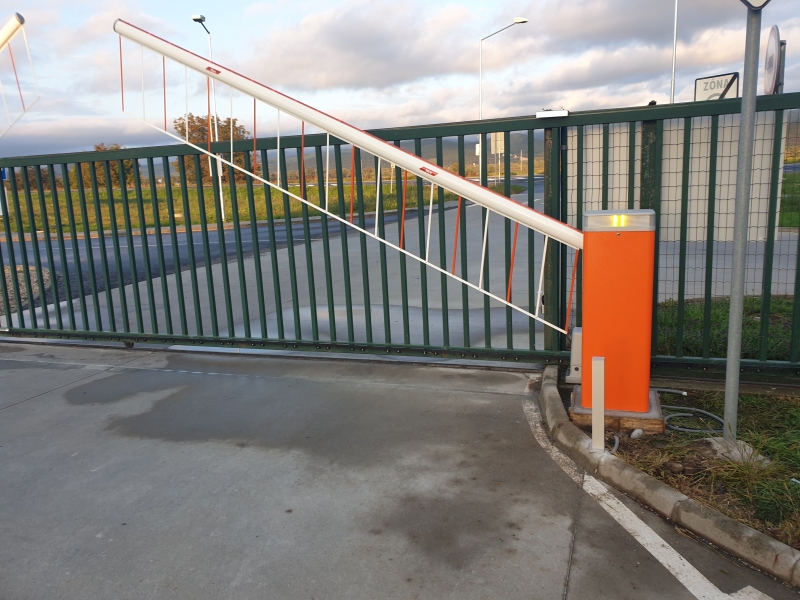

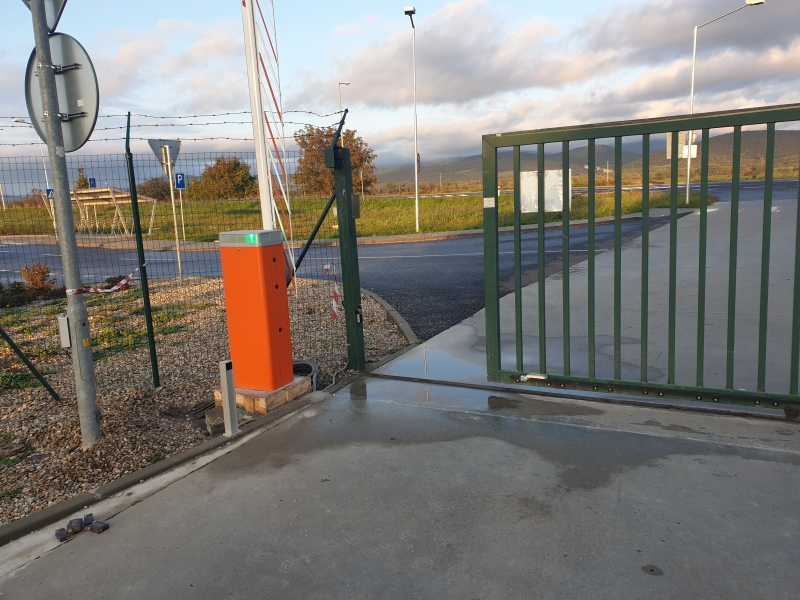

Exempel på installation
Med beställningen får du en komplett manual med ritningar och scheman.
Videopresentation av vägbommen Nice Wide
I den korta videopresentationen av vägbommen Nice Wide kan du se hur vägbommen fungerar och vad den består av samt några detaljer, till exempel: frigöringsnyckel; stötskyddsfunktion, som gör att vägbommen går tillbaka när ett hinder upptäcks; ledad vikled; möjlighet att förlänga bomarmen och annat.
Om du har fler frågor om vägbommar eller behöver hjälp med att välja rätt enhet är du välkommen att kontakta oss via e-post på [email protected]
Markförberedelser för vägbommar
Vägbommen bör förankras i ett betongfundament, helst på frostfritt djup, cirka 80cm, beroende på plats. Varje vägbom levereras med en monteringsplatta av galvaniserat stål. Plattan används för att förankra vägbommen. Måtten på de olika plattorna finns i produktinformationen:
- NICE SIA1 - grundplatta för vägbommarna WIDE S, WIDE M och S-BAR
- NICE SIA2 - grundplatta för vägbommen NICE WIDE L
- NICE XBA16 - grundplatta för vägbommen M-BAR
- NICE XBA17 - grundplatta för vägbommen L-BAR
Monteringsplattan har ett hål för kabelgenomföring. Vid denna punkt ska en 220 V-matning förberedas, helst med en separat 6 A-säkring. Vi rekommenderar att separera svagströmskablar från 220 V-matningen.
Monteringsfundament för NICE WIDE-vägbommar

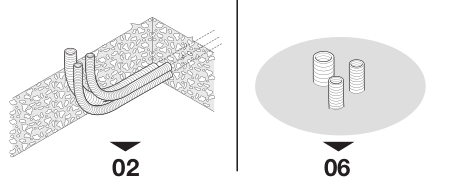

01. Välj instruktioner utifrån fundamentets skick
Bestäm var vägbommen och systemets olika komponenter ska placeras.
- Om du ännu inte har ett betongfundament, börja med steg 02.
- Om betongfundamentet redan är klart, fortsätt med steg 06.
02. Förbered schaktet och kabelskyddsrören
Gräv en grop för fundamentet och förbered skyddsrör för elkablarna. Kabeltyperna hittar du i kabeltabellen nedan.
03. Fäst ankarna på monteringsplattan
Fäst fyra ankare på monteringsplattan. Säkra varje ankare med en mutter ovanför plattan och en under den.
Viktigt: Skruva fast den nedre muttern så långt ner på gängan som möjligt.
04. Gjut fast monteringsplattan i betong
Fyll gropen med betong och placera monteringsplattan med ankarna på plats.
Viktigt: Kontrollera med ett vattenpass att monteringsplattan är helt vågrät medan betongen härdar.

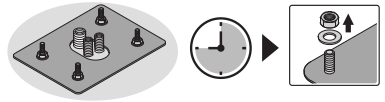

05. Låt betongen härda
Vänta tills betongen har härdat. Tillverkaren rekommenderar vanligtvis minst två veckor. Skruva sedan loss de fyra övre muttrarna från ankarna.

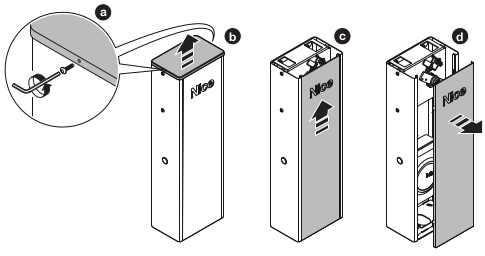

06. Förbered och montera bomhuset
- a/b: Skruva loss skruvarna och ta bort det övre locket.
- c/d: Ta bort luckan från huset.

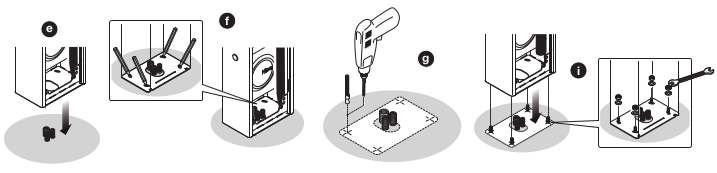

Förankring i ett färdigt betongfundament: Följande borrningsmetod används vid montering med expansionsankare, inte vid montering på en platta med redan ingjutna ankare enligt steg 03–05.
- e/f: Ställ huset på plats och markera förankringspunkterna genom monteringshålen.
- g: Borra hål i underlaget vid de markerade punkterna.
- h: Sätt i fyra expansionsankare. Ingår inte i leveransen.
- i: Placera huset och fäst det med muttrar och brickor. Muttrar och brickor ingår inte vid den här typen av förankring.

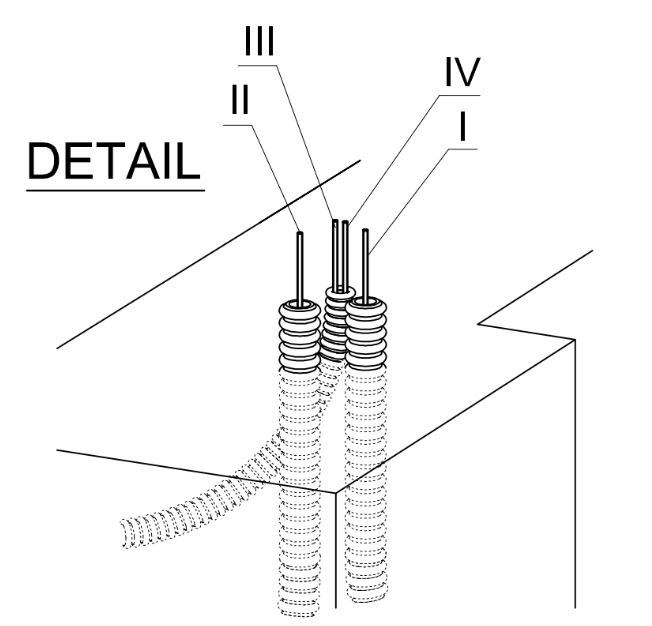

Övrig kabeldragning beror på vilka tillbehör du väljer. Det vanligaste upplägget är:
| Anslutning | Nice WIDE | Nice BAR |
|---|---|---|
| I – strömförsörjning (230 V) | 1 st. 3x1,5mm2 | 1 st. 3x1,5mm2 |
| II – anslutning av vänster fotocell | 1 st. 2x0,25mm2 | 1 st. 2x0,5mm2 |
| III – anslutning av höger fotocell | 1 st. 4x0,25mm2 | 1 st. 2x0,5mm2 |
| IV – anslutning av varningslampan | 1 st. 2x0,5mm2 1 st. skärmad RG58 (alternativt koaxialkabel med 50 ohms impedans |
1 st. 2x0,5mm2 1 st. skärmad RG58 (alternativt koaxialkabel med 50 ohms impedans |

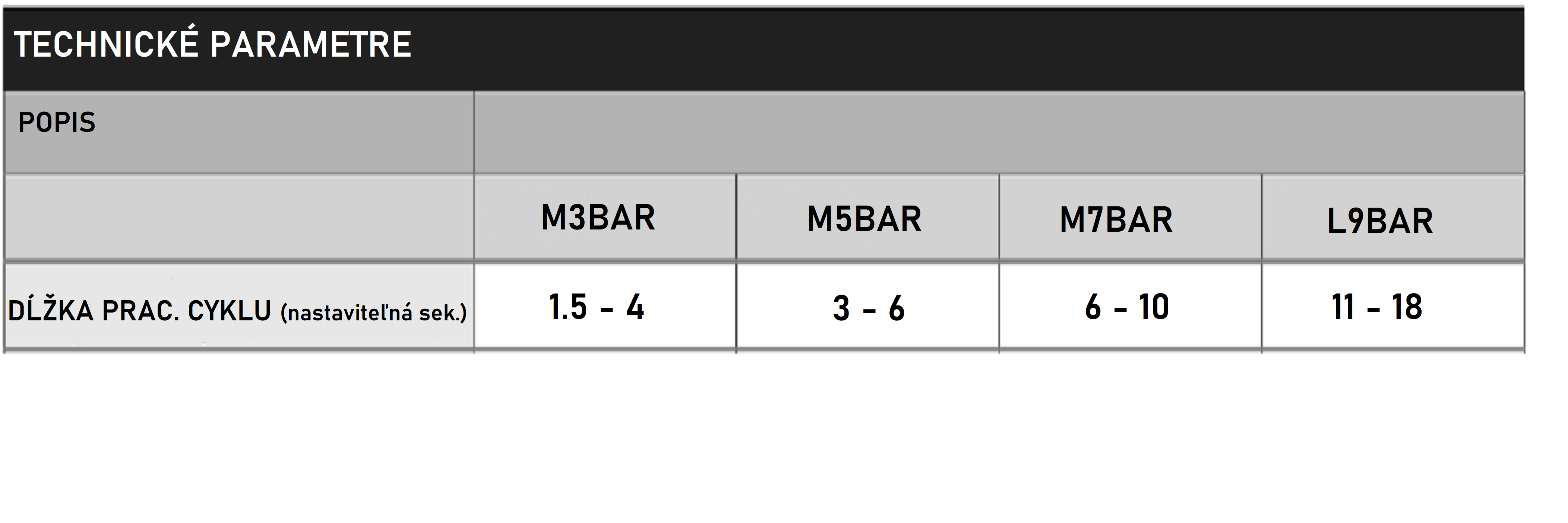

Bommarnas hastighet
I videon kan du se en jämförelse av hastigheten hos bommarna M5-BAR och L-BAR.
Vi hjälper dig att välja rätt lösning
Skicka oss passagens bredd, ungefär hur många gånger i timmen bommen ska öppnas och hur du vill styra den. Bifoga gärna också ett foto av infarten eller en enkel skiss. Vi hjälper dig gärna att välja bom och lämpliga tillbehör.
