NICE Wingo WG5000 – separat grindmotor för slaggrindar med grindblad upp till 3,5m/500kg
| Produkttillgänglighet: | I lager | Vi skickar normalt varor inom 24 timmar. |
|---|
I lager
4 245,21 kr inkl. moms
| Vikt |
|---|
| 8,40 kg |
Produktbeskrivning NICE Wingo WG5000 – separat grindmotor för slaggrindar med grindblad upp till 3,5m/500kg
NICE WINGO WG5000 är en fristående elektromekanisk motor för en grindhalva på en villagrind. Den har 230 V AC / 50 Hz-motor, snäckväxel och förmonterat mekaniskt öppningsstopp. Den är icke-reverserande; vid strömavbrott kan den frikopplas med en nyckel. Styrenheten väljs separat utifrån antalet motorer och grindens utrustning.
När ska du välja NICE WINGO WG5000?
Motorn är avsedd för slaggrindar vid bostadshus. Innan du väljer, bedöm längden och vikten på en grindhalva, dess fyllning, vindpåverkan, gångjärnens motstånd och utrymmet för konsolerna. Grinden ska kunna öppnas och stängas smidigt för hand längs hela rörelsebanan och får inte börja röra sig av sig själv när den har stannat.
| Maximal längd | 3,5 m; tillåten vikt varierar enligt diagrammet. |
|---|---|
| Maximal vikt | 500 kg för en kortare grindhalva, inte automatiskt vid maximal längd. |
| Motor och styrning | 230 V AC-motor, separat styrenhet; MC800 för en eller två motorer. |
| Användning | Bostadsbruk, upp till 30 cykler/timme vid nominell kraft och lämpliga förhållanden. En cykel består av en öppning och en stängning. |

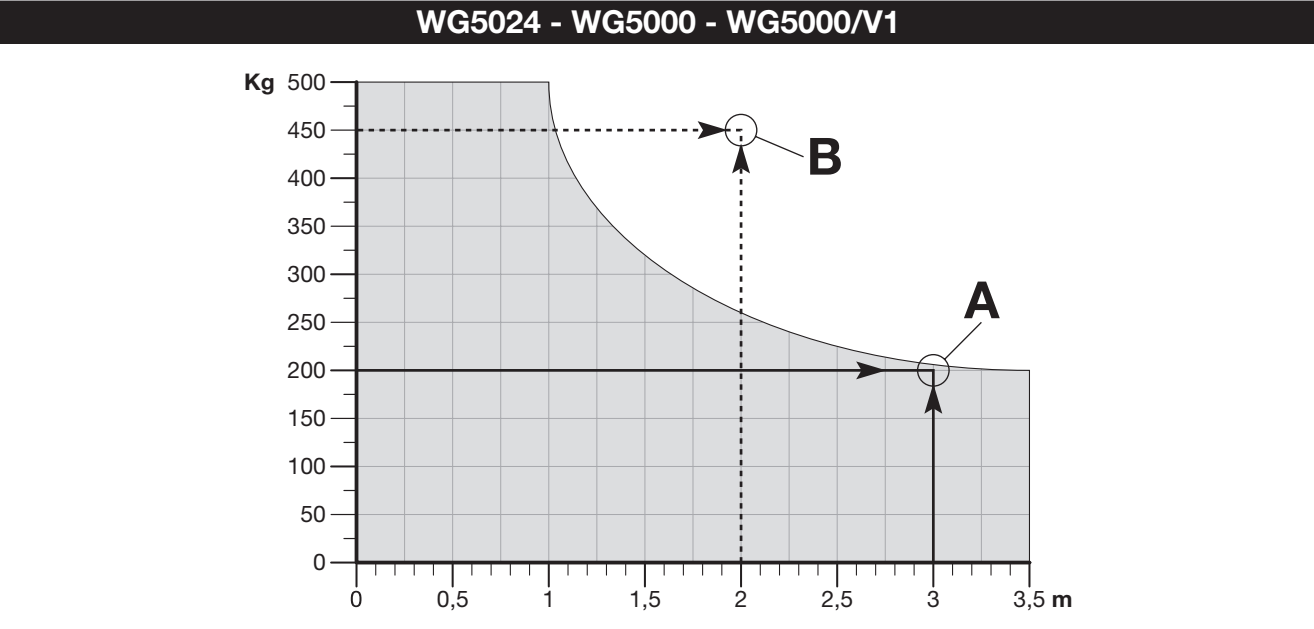

Den horisontella axeln visar längden i meter och den vertikala axeln vikten i kilogram. Välj en kombination inom det grå området. Vid 3,5 m är gränsen cirka 200 kg; 500 kg gäller en grindhalva på upp till cirka 1 m. Punkterna A och B visar exempel på en korrekt respektive otillåten kombination, inte konsolernas monteringsmått. En tät grindhalva och kraftig vind kan ytterligare begränsa lämpligheten.
Det här ingår i den fristående motorn
Den här produktsidan gäller en WG5000-motor, inte en komplett automatik för en tvådelad grind. Motorn levereras med främre konsol, bakre konsol med monteringsplatta, fästelement, frikopplingsnycklar och förmonterat öppningsstopp. Förankringar för den specifika stolpen eller muren väljs utifrån underlaget.
Välj styrenhet, mottagare, fjärrkontroller, fotoceller och signallampa separat eller i en passande sats. Ett fast stängningsstopp måste ingå i grinden. För två grindhalvor behövs två motorer.
Satser för en eller två grindhalvor
Alla angivna satser innehåller MC800, OXIBD-mottagare och en INTI2-fjärrkontroll. Grundsatsen innehåller inga fotoceller; versionen med fotoceller innehåller ett par EPM, och versionen med tillbehör innehåller dessutom en signallampa ELAC. Antalet motorer motsvarar antalet grindhalvor.
| Grind | Sats |
|---|---|
| 1 grindhalva | Grundutförande |
| 1 grindhalva | Med tillbehör |
| 1 grindhalva | Med fotoceller |
| 2 grindhalvor | Grundutförande |
| 2 grindhalvor | Med tillbehör |
| 2 grindhalvor | Med fotoceller |
Val av styrenhet
Aktuell styrenhet NICE MC800 / MCA5R30 styr en eller två 230 V-motorer och ersätter äldre styrenheter för dessa konfigurationer. För en enskild motor är NICE MC200 ett alternativ med egen anslutning och egna funktioner.
Äldre kompatibla styrenheter som har ersatts: NICE Mindy A60, NICE A400, NICE-A6, NICE-A6F. Om du behåller dem, följ instruktionerna för det kretskort som faktiskt är monterat. Äldre kretskort MCA5 och det nyare MCA5R30 skiljer sig åt både vad gäller plintar och funktioner; märkningen MC800 anger inte i sig vilken generation det är.
De detaljerade stegen nedan gäller för MC800 med kretskort MCA5R30 och utgången OutSTB. De är inte en instruktion för inställning av A60, A6 eller MC200.
I. Montering av bakre konsol
Montering, anslutning och tester måste utföras av en behörig tekniker. Koppla bort strömförsörjningen före arbetet. Konsolerna måste vara ordentligt förankrade och motorn måste ha utrymme för hela rörelsen, för att öppna kåpan och för frikoppling. Drivsystemet åtgärdar inte en grind som kärvar eller är felaktigt upphängd.
A motorer, B fotoceller, C öppningsstopp, D stolpar för fotoceller, E varningsljus, F manöverdon, G styrenhet. Vilka säkerhetsanordningar som behövs avgörs utifrån grindens risker.
- Mät måttet C, det vill säga avståndet från gångjärnsaxeln till monteringsytan enligt ritningen.

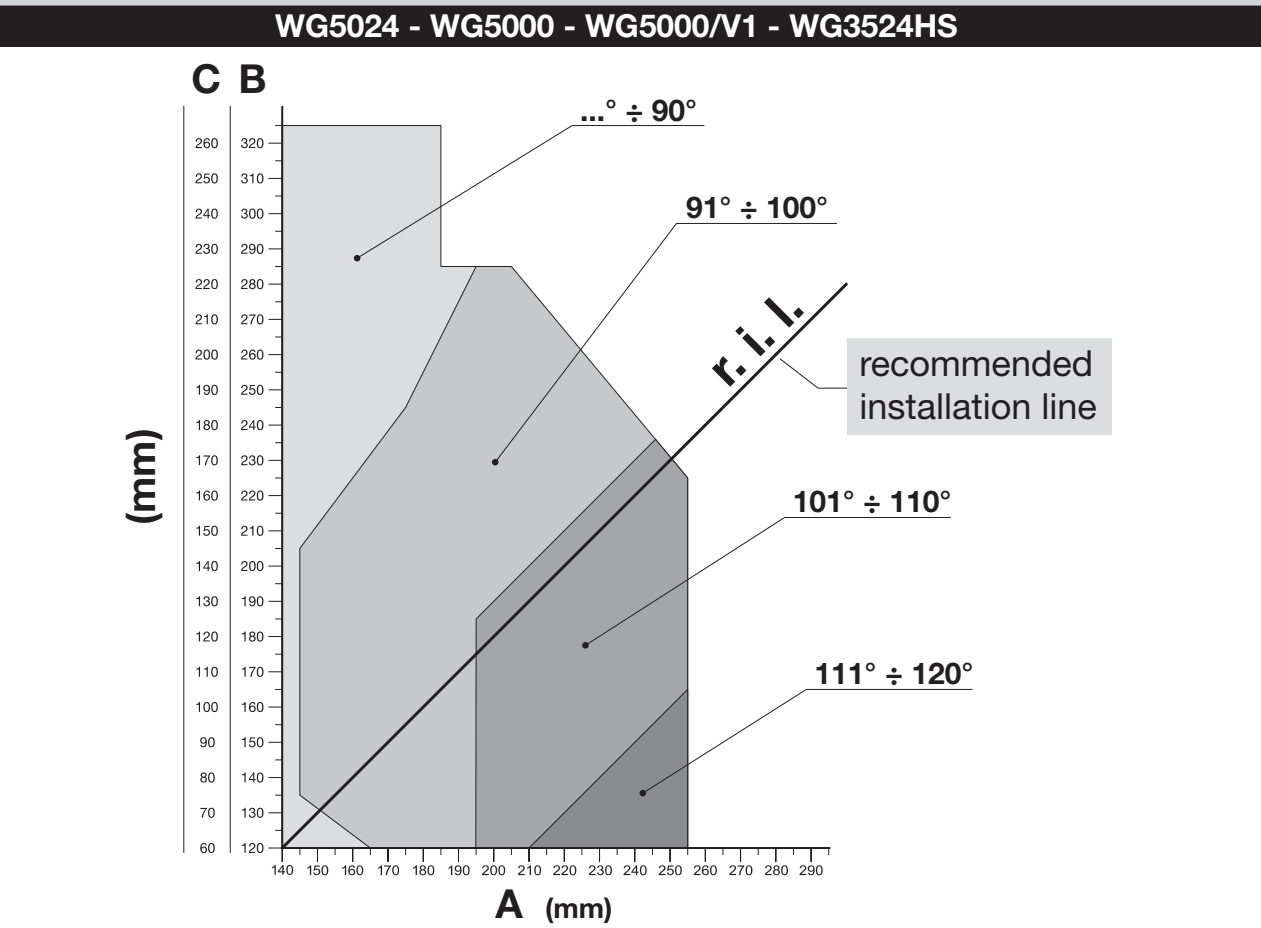

- Leta upp det uppmätta värdet C i diagrammet. Den vågräta linjen anger måttet B; vid den rekommenderade monteringslinjen r.i.l. / DIL avläs öppningsvinkeln.
- Dra en lodrät linje från den valda punkten till axeln A. A och B bör vara ungefär lika, helst identiska.
- Om vinkeln inte passar, välj en annan tillåten kombination av A/B. Ändra inte måtten så att de hamnar utanför diagrammets område.
- Kontrollera före förankringen att den främre konsolen hamnar på en stadig del av grindbladet och att höjdskillnaden mellan konsolerna blir F = 30 mm.
Den bakre konsolen kapas till önskat A/B-mått och svetsas fast på monteringsplattan. Därefter förankras plattan med lämpliga skruvar, brickor och ankare. Den medföljande bakre konsolen är 150 mm. Om geometrin kräver en längre konsol, använd den förlängda konsolen NICE PLA6; att enbart ändra konsolens längd ersätter inte beräkningen utifrån diagrammet.
Fullständiga mått för fästkonsolerna GAP02600 hjälper dig att kontrollera monteringsutrymmet. Kontrollera måtten A/B/C utifrån gångjärnens placering och motormodellen.
Öppning utåt
WINGO kan även monteras för öppning utåt enligt följande ritning. Räkna med den förlängda bakre konsolen PLA6 och kontrollera att utrymmet utanför passagen är tillräckligt. Teknikern måste anpassa motorledningarnas riktning efter anslutningen och på nytt kontrollera att grindbladen öppnas i rätt ordning. Gemensam ledare och skyddsjord PE får inte förväxlas.
II. Främre konsol och monteringsmått
För WG5000 gäller D = 850 mm. Välj måttet E utifrån A i tabellen. D är monteringsmåttet enligt ritningen; kolvstångens slaglängd är ett annat mått. Svetsa fast konsolen på en stadig del av grindbladet. Alternativt kan du använda NICE PLA8.
| A (mm) | E (mm) |
|---|---|
| 100 | 750 |
| 110 | 740 |
| 120 | 730 |
| 130 | 720 |
| 140 | 710 |
| 150 | 700 |
| 160 | 690 |
| 170 | 680 |
| 180 | 670 |
| 190 | 660 |
| 200 | 650 |
| 210 | 640 |
| 220 | 630 |
| 230 | 620 |
| 240 | 610 |
| 250 | 600 |
| 260 | 590 |
| 270 | 580 |
| 280 | 570 |
Det främre fästet på grindbladet sitter F = 30 mm lägre än det bakre fästet på stolpen, som bilden visar. Det handlar inte om att hela motorn lutar: kontrollera med vattenpass att den är korrekt monterad. Kontrollera båda motorpositionerna och att fästet på grindbladet går att nå innan du svetsar.
III. Montera motorn
- Fäst motorn i det bakre fästet med den medföljande skruven, brickan och muttern. Dra åt muttern och lossa den sedan ungefär 1/10 varv, så att det finns ett minsta nödvändigt spel.
- Anslut den främre delen till fästet med de medföljande delarna och dra åt enligt bilden.
- Prova hela rörelsebanan för hand. Den ska löpa utan att kärva eller utsättas för sidobelastning. Fäst etiketten med instruktioner för frikoppling nära drivenheten.
IV. Ställa in det mekaniska stoppet
Det förmonterade stoppet bestämmer öppningsläget mekaniskt; det är inte en elektrisk gränslägesbrytare. Se till att grinden har ett fast stopp i stängt läge. För MC800 krävs mekaniska stopp i båda riktningarna.
- Koppla från strömförsörjningen och frikoppla motorn.
- Lossa skruven till det mekaniska stoppet.
- Öppna grindbladet för hand till önskat läge.
- Skjut stoppet mot tappen och dra åt skruven. Följ måttet 90 mm max. som anges i detaljbilden för inställning av stoppet. Detta mått är inte motorns totala slaglängd; för WG5000 är den 470 mm.
- Stäng grindbladet för hand och lås drivenheten. Genomför sedan inlärning och provning av hela anläggningen.
Manuell frikoppling vid strömavbrott
- Stoppa grinden, koppla från strömförsörjningen och säkra grindbladet så att det inte kan röra sig av sig självt. Om ett elektriskt lås är monterat ska du låsa upp det först.
- Skjut undan låsets skyddslock, sätt i nyckeln och vrid den medurs.
- Lyft upp frikopplingshandtaget och följ dess rörelse. Nu kan grindbladet flyttas för hand.
- Fäll ned handtaget före automatisk drift, vrid nyckeln moturs, ta ut den och stäng skyddslocket. Kontrollera att drivenheten är låst.
Om grinden är den enda ingången till fastigheten ska åtkomst till frikopplingen planeras redan före monteringen. Fortsätt inte med automatisk drift vid ett fel innan orsaken har fastställts.
Kabeldragning
Följande kabelareor och längder gäller för en installation med MC800/MCA5R30. Håll nät- och motorkablar åtskilda från lågspänningssignaler, skydda dem mot vatten och grindbladets rörelser och säkra dem i kabelgenomföringarna. Matningen måste ha lämpligt överströmsskydd och möjlighet till fullständig frånkoppling.
| Krets | Kabel | Längd enligt MC800 |
|---|---|---|
| Matning till styrenheten | 3 × 1,5 mm² | Upp till 30 m; vid längre kabeldragning 3 × 2,5 mm² och skyddsjordning vid automatiseringen enligt anvisningarna. |
| Varje 230 V-motor | 4 × 1,5 mm² | Upp till 10 m, inklusive skyddsledaren PE. |
| ELAC-varningslampa | 2 × 1,5 mm² | Upp till 20 m. |
| BlueBUS-fotoceller | 2 × 0,5 mm² | Upp till 20 m; över 20 till 40 m: 2 × 1 mm², utan polaritet. |
| Nyckelbrytare | 2 kablar à 2 × 0,5 mm² | Upp till 50 m. |
| Elektriskt lås | 2 × 1 mm² | Upp till 10 m. |
| Antenn | RG58 | Upp till 20 m, mindre än 5 m rekommenderas. |
EPM-fotoceller med enbart reläutgång behöver både matning och signalkontakt; antalet ledare framgår av TX/RX-schemat och vald testning. Komplett kabeldragning och montering av MC800.
Motoranslutning och tillbehörens polaritet
WG5000 är en 230 V AC-motor. Den ansluts inte till MC424L:s eller MC824H:s 24 V-motorutgång. Motorkablarna för öppning / gemensam / stängning samt skyddsledaren PE ansluts enligt märkningen på motorn och styrenheten. Detta är en växelströmskrets, inte en +/−-polaritet. Motorn har ingen separat pulsgivarkabel och inga spänningsfria elektriska gränslägesbrytare.
Använd M2. Vid två motorer öppnar M2 först och M1 stänger först. För att ändra riktningen byter du plats på motorns två yttersta riktningsledare; den gemensamma ledaren och PE ska sitta kvar på avsedda plintar. Alla ingrepp i kabelanslutningarna ska utföras när strömmen är frånkopplad.
| 3 / 4 – hjälpmatning | 3 = 0 V (−), 4 = Common +24 V DC (+), totalt max. 200 mA. |
|---|---|
| 5 / 3 – OutSTB | 5 = +24 V, 3 = −, kopplad matning till fotoceller, max. 4 W. Stängs av i standby; förväxla inte med plint OGI på äldre kort. |
| 6 / 7 – BlueBUS | Tvåtrådig matning och data; ingen +/−-polaritet. |
| FLASH | Självblinkande varningslampa 230 V AC, max. 21 W, till exempel ELAC. Anslut inte lågspänningslampan ELDC till denna utgång. |
| 1 / 2 – ELS | Elektriskt lås 12 V AC, max. 15 VA; utan DC-polaritet. |
| 4 / 13 – SbS | Potentialfri NO stegningskontakt; anslut inte extern spänning till den. |
| 4 / 14, 4 / 15 | Potentialfria NO kontakter: öppna / stänga. |
| 4 / 12 – STOP | Inlärd säkerhetsingång NO, NC eller 8,2 kΩ beroende på skyddets anslutning. |
| 8 / 9 / 10 – AUX | I läget med reläfotoceller: PHOTO / PHOTO1 / PHOTO2, gemensam kontakt 4; LP lyser. Ingång 11 är STOP i det här läget. Oanvända AUX-ingångar lämnas fria; sätt inte dit universella byglar. |
På kretskortet finns knapparna Open ▲, Stop/Set och Close ▼, LED L1–L8 och knappen AUX PRG. Mottagaren ska anslutas till SM-kontakten. Detaljerad anslutning av de enskilda plintarna.
Fotoceller, testning och säkerhetslist
MC800/MCA5R30 stöder både reläfotoceller och BlueBUS-fotoceller, även kombinerad anslutning. AUX-läget för reläfotoceller kan inte kombineras med användning av AUX för elektriska ändlägesbrytare; WINGO har ingen sådan anslutning via AUX. TX/RX-strömförsörjningen måste anslutas enligt Standby eller fototest.
Schemat visar kombinerad anslutning utan fototest, Standby avstängt. Använd det specifika schemat för andra lägen; det räcker inte att flytta en enda bygel. För EPM med DC-matning gäller TX/RX 1 = +, 2 = −; RX 4 = COM, 5 = NC. COM/NC-kontakten ansluts mellan 4 Common och den valda PHOTO-ingången 8, 9 eller 10. Reläfotoceller, fototest och Standby.
Anslut BlueBUS-fotoceller parallellt med två ledare utan polaritet. TX och RX i samma par måste ha samma adress; de olika paren måste ha olika adresser. Utför en ny inlärning av enheterna efter ändrad anslutning. Adressering och funktioner för BlueBUS-fotoceller.
Automatiserade system med MC800 kräver känsliga säkerhetslister. Montören väljer typ och placering utifrån klämpunkterna och provningsresultatet. Fotoceller skyddar endast det område som de faktiskt övervakar. Anslutning av säkerhetsanordningar till STOP.
Första driftsättning med MC800 / MCA5R30
Kontrollera före påslagning att infästningen är stabil, frikopplingen spärrad, ändstoppen och styrningarna på plats, motorernas riktning och M1/M2-ordningen stämmer samt att alla skydd fungerar. Vid den första rörelsen måste grindområdet vara fritt och teknikern beredd att stoppa rörelsen.
- Efter påslagning ska BlueBUS blinka ungefär en gång per sekund; lysdioderna på anslutna BlueBUS TX/RX ska blinka och FLASH ska vara släckt. Åtgärda först anslutningsfelet om dessa villkor inte är uppfyllda.
- Inlärning av enheter: håll in Open ▲ + Stop/Set och släpp när L1/L2 börjar blinka snabbt, efter cirka 3 sekunder. När inlärningen lyckats lyser STOP och L1/L2 slocknar. Utför detta även när inga tillbehör är monterade.
- Automatisk inlärning av lägen: håll in Stop/Set + Close ▼ och släpp när L3/L4 blinkar snabbt, efter cirka 3 sekunder. Därefter stängs M1, M2 stängs, M2 öppnas, M1 öppnas, M1 stängs och M2 stängs fram till respektive ändstopp. Vid en motor är det bara M2 som arbetar.
- Om motorn öppnar i stället för att först stänga, avbryt inlärningen med knappen Open eller Close. Koppla från strömmen, korrigera riktningen och börja om inlärningen från början. Om grindbladen på en tvåbladig grind går i fel ordning korrigerar du tilldelningen av M1/M2. Låt den enda motorn sitta på M2; korrigera endast dess riktningsledare om riktningen är fel.
- När lägesinlärningen har lyckats slocknar L3/L4. Om en fotocell eller STOP aktiveras avbryts inlärningen; åtgärda orsaken och upprepa hela proceduren.
- Testa öppning, stängning och stopp flera gånger, varje säkerhetsanordning, grindbladens överlappning och frikopplingen samt mät hela anläggningens krafter. Ta endast en godkänt testad grind i drift.
Vid provning av enbart WINGO får den manuella rörelsekraften vara högst 390 N. Detta är provningens övre gräns, inte ett mål för en trögrörlig grind eller en inställning för slagkraft. Krafterna vid automatisk rörelse bedöms av teknikern genom en separat mätning.
Inställningar och manöverdon
En fristående motor har inga programmeringsknappar eller radiomottagare. Kraft, paus, automatisk stängning, inbromsning och fördröjning mellan grindbladen ställs in på den installerade styrenheten. Upprepa testerna när säkerhetsparametrarna har ändrats. WINGO är elektromekanisk; aktivera inte tryckhållning för hydraulmotorer för den.
Programmering och tabeller för MC800 · Manuell och blandad inlärning av lägen
Vid parkoppling av en fjärrkontroll är det den specifika mottagaren och den lagrade kodningen som avgör, inte enbart frekvensen. Aktuella kit innehåller OXIBD och INTI2. Den dubbelriktade ON3EBD kräver en kompatibel OXIBD; ON3ELR används med OXILR. Anslut OXIBD:s externa antenn direkt till mottagaren enligt dess anvisningar, inte automatiskt till kretskortets antenningång enligt ett äldre schema.
Parkoppling och radering av fjärrkontroller
Kontroller vid problem
| Symptom | Vad du ska kontrollera |
|---|---|
| Motorn rör sig inte | Strömförsörjning, spärrad frikoppling, STOP och fotoceller. Säkringar och elektriska kretsar kontrolleras av en tekniker när strömmen är frånkopplad. |
| Motorn går, men grindbladet står stilla | Spärrad frikoppling, anslutning av beslag och mekaniska skador. |
| Grindbladet stannar eller vänder | Kontrollera först manuell gång, gångjärn, ändstopp och hinder; därefter fotoceller och säkerhetsinställningar. Öka inte kraften utan att först ta reda på orsaken. |
| Fel riktning eller ordningsföljd | Riktningsledarna och, vid två motorer, även tilldelningen av M1/M2. En ensam motor ska vara ansluten till M2; den gemensamma ledaren och PE får inte byta plats. |
| Fjärrkontrollen fungerar inte, men knappen gör det | Batteri, kompatibilitet, inlärning av fjärrkontrollen och mottagarantenn. |
| Fel efter byte av tillbehör | Anslutningar, strömförsörjning, AUX- eller BlueBUS-adresser och ny inlärning av enheterna. |
Antal blinkningar och åtgärdsprocedurer: MC800-diagnostik. Återställning av styrenheten, radering av mottagaren och inlärning av positioner är olika åtgärder. Anteckna inställningarna före återställningen och följ anvisningarna för ditt styrkort.
Kompatibla tillbehör
Välj tillbehör utifrån den faktiska styrenheten, dess utgångar och den installerade mottagaren.
| Vad | Varför | Typ |
|---|---|---|
| Styrenhet | Styrning av en eller två motorer beroende på vald modell. |
|
| Varningsljus | Varnar när porten är i rörelse. Spänningen måste motsvara styrenhetens utgång. |
|
| Fotoceller | Övervakar det valda området vid porten. MC800/MCA5R30 kan kombinera relä- och BlueBUS-fotoceller enligt kopplingsschemat. | |
| Fjärrkontroll | För fjärrstyrning av porten. | |
| Mottagare | Välj radio efter fjärrkontrollernas kodning. Smart styrning kräver ett specifikt kompatibelt gränssnitt och strömförsörjning. |
|
| Antenn | Förbättrar mottagningen hos den avsedda mottagaren; följ dess kopplingsschema. | |
| Knappsats | Styrning av porten via en kompatibel mottagare eller avkodningsgränssnitt; själva dataenheten är inte en direkt NO-kontakt. | |
| Nyckelbrytare |
För manövrering av porten med nyckel via en brytare som ansluts till drivenheten med kabel på valfri plats. |
|
| Kortläsare | Styrning av porten via en kompatibel mottagare eller avkodningsgränssnitt; själva dataenheten är inte en direkt NO-kontakt. |
|
| Ellås | Extra låsning av portbladet beroende på konstruktion och belastning; MC800 har ELS-utgång på 12 V AC / 15 VA. |
|
Beräknad livslängd
Lägg ihop motsvarande index för vikt och längd och ta med övriga faktorer. Använd endast en motsvarande rad i varje vikt- eller längdgrupp. Läs av det ungefärliga antalet cykler i diagrammet utifrån den totala procentsatsen.
| Hela automatikens egenskaper | Index | Livslängdsdiagram |
|---|---|---|
| Portbladets vikt | över 100–200 kg → 0 % över 200–300 kg → 10 % över 300–400 kg → 20 % över 400–500 kg → 30 % |
|
| Portbladets längd | 1–2 m → 0 % över 2–3 m → 10 % över 3–3,5 m → 20 % | |
| Temperatur / luftfuktighet | Över +40 °C eller under 0 °C, eller luftfuktighet över 80 % → 20 % | |
| Tätt portblad | 15 % | |
| Vindutsatt läge | 15 % |
Diagrammet är en uppskattning vid regelbundet underhåll, inte en garanti för ett visst antal år eller cykler. Det kan inte ersätta diagrammet över tillåten vikt och längd på portbladet. Installatören bedömer driftsbelastningen och säkerhetskraven för hela porten.
Underhåll och säker användning
Senast var 6 månader ska fästen, konsoler, gångjärn, slitage, korrosion, smörjning av spindeln, ändlägen, frikoppling och kablage kontrolleras. Efter underhållet ska teknikern kontrollera rörelserna och alla skyddsanordningar på nytt. Vid intensiv användning ska intervallet anpassas efter driftsförhållandena.
Rör inte motorn eller portbladet när det är i rörelse, och gå igenom först när porten är helt öppen och har stannat. Barn får inte leka vid porten eller med fjärrkontrollerna. Om porten har en gångdörr måste öppning av den förhindra att automatiken startar. Ta regelbundet bort hinder och rengör fotocellernas fönster. Vid ovanliga ljud, skador eller oavsiktliga rörelser ska strömmen brytas och reparation ordnas.
Tekniska data för NICE WINGO WG5000
| Typ | Elektromekanisk självhämmande drivenhet för ett portblad, utan inbyggd styrenhet. |
|---|---|
| Motorströmförsörjning | 230 V AC / 50 Hz |
| Maximal / nominell ström | 1,5 A / 0,5 A |
| Maximal / nominell effektförbrukning | 200 W / 130 W |
| Slaglängd | 470 mm |
| Hastighet utan belastning | 0,013 m/s |
| Maximal / nominell kraft | 1 700 N / 600 N |
| Cykler per timme | 30 vid nominell kraft; resultatet beror på installationsförhållandena. |
| Kapslingsklass | IP44 |
| Driftstemperatur | −20 till +50 °C |
| Isoleringsklass | F |

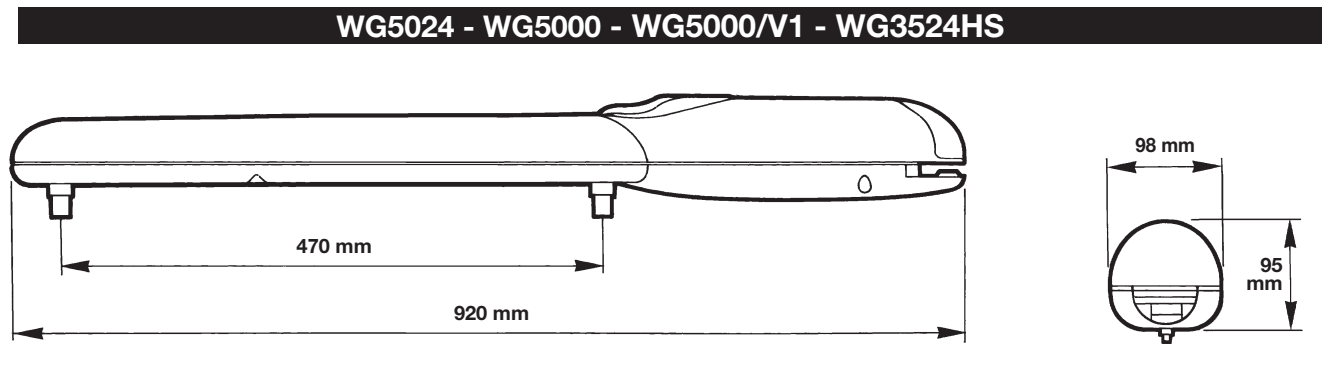

| Mått | 920 × 98 × 95 mm (längd × bredd × höjd) |
| Motorns vikt | 6 kg |
| Mekaniskt ändstopp | Förmonterat öppningsstopp; stängningen begränsas av ett fast portstopp. |
