Produktbeskrivning NICE EPSB – Era Photocell Slim – fotoceller med BlueBUS-anslutning (1 par)
Fullständigt kompatibel efterträdare till NICE MOFB-fotoceller i en smal SLIM-design.
Säkerhetsfotoceller för utomhusbruk NICE EPSB (teknisk specifikation) monteras mitt emot varandra över grindens passagebredd eller på valfri plats där det finns risk för att grinden kolliderar med ett hinder. De skapar en infraröd stråle längs den optiska axeln. När strålen bryts skickar de en signal till grinden om att stoppa dess rörelse. De kan endast användas med enheter som stöder tekniken NICE BlueBUS.
Montering av NICE EPSB-fotoceller

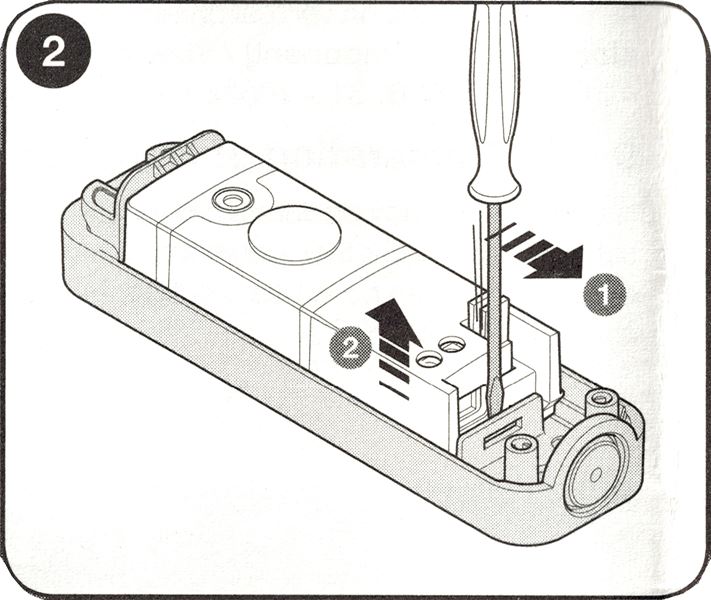

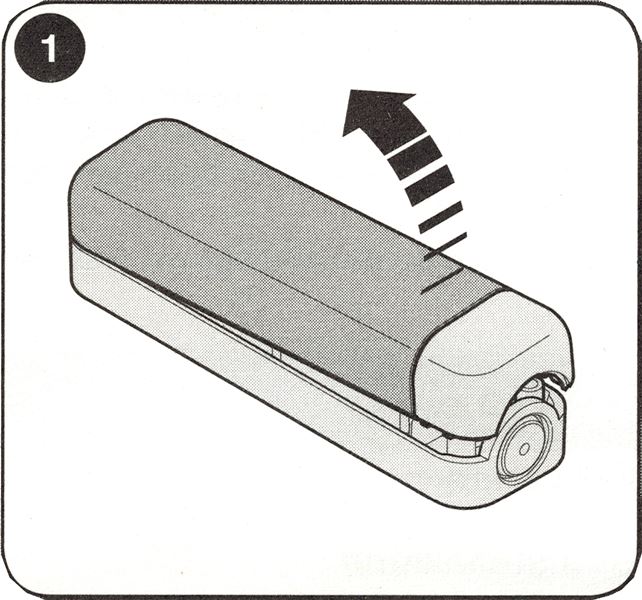

| 1. Öppna fotocellen | 2. Dra ut elektroniken enligt pilarna på bilden |
|---|---|
 |
 |

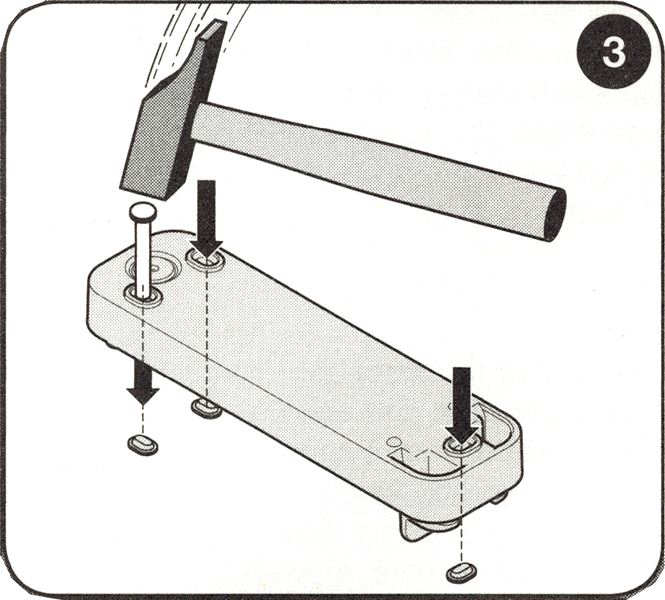

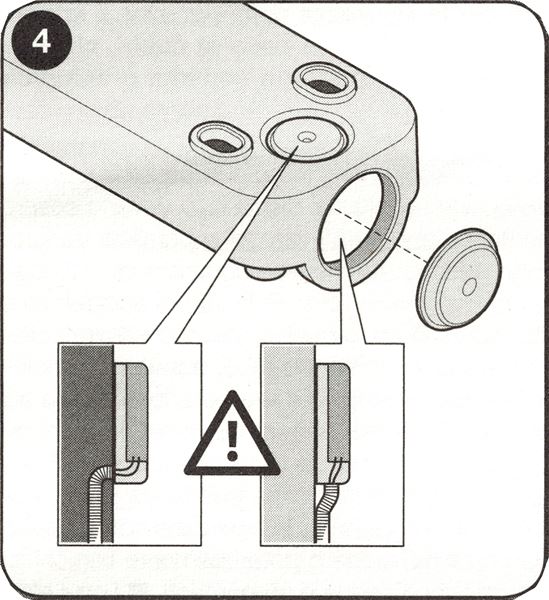

| 3. Slå ut hålen som behövs för monteringen | 4. Slå ut den kabelgenomföring som behövs |
 |
 |

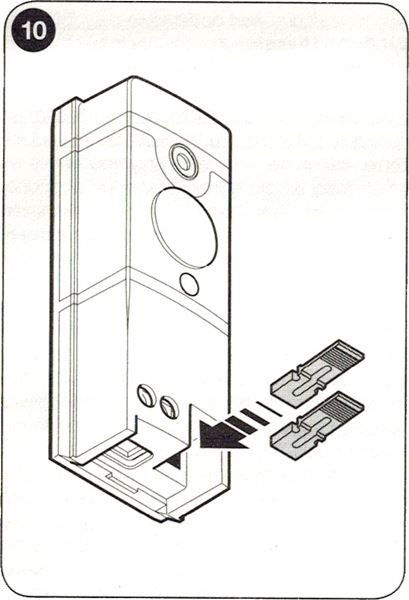

| 5. Se exempelsituationerna, för att ta reda på hur fotocellerna ska placeras på installationsplatsen. | 6. Utifrån fotocellernas placering på installationsplatsen ställer du in adresseringsbyglarna enligt tabellen. |
|
 |

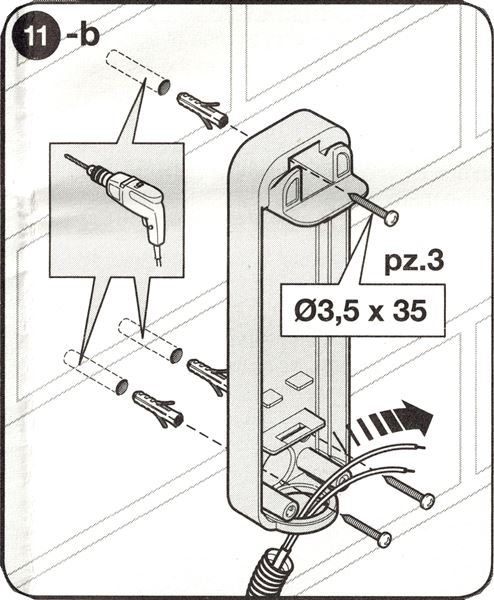

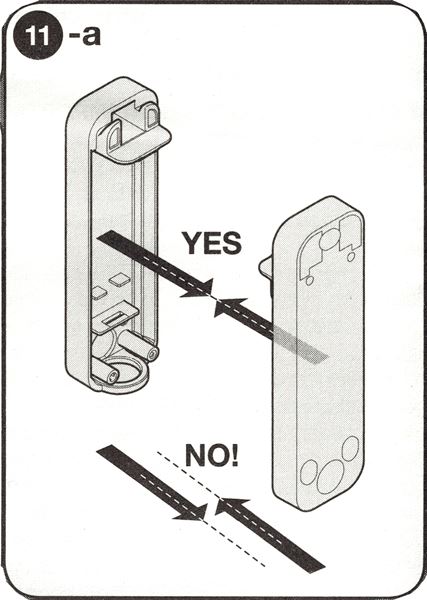

| 7. Placera fotocellerna mitt emot varandra i rät vinkel | 8. Montera fotocellernas hus på en vägg eller stolpe |
 |
 |

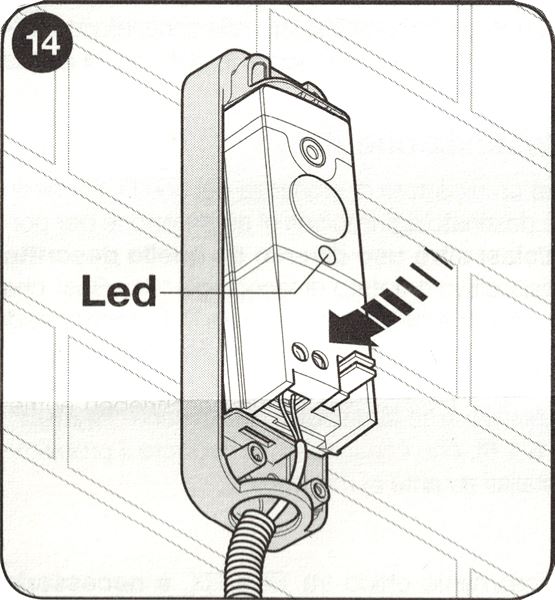

| 9. Anslut fotocellernas kablar (kom ihåg att först koppla bort strömförsörjningen) | 10. Sätt in fotocellernas anslutna elektronik i husen och slå på strömmen. Genomför fasen för identifiering av anslutna enheter på motorns styrenhet. |
 |
 |

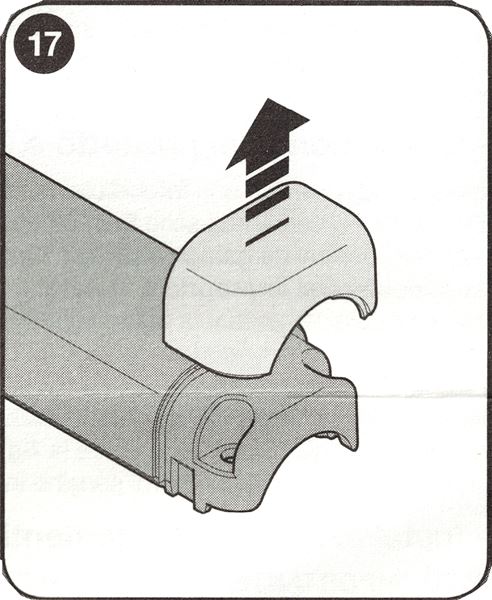

| 11. Testa fotocellerna. Om du stöter på problem, följ felsökningsanvisningarna | 12. Ta bort täckpluggen från fotocellernas kåpa |
 |
 |

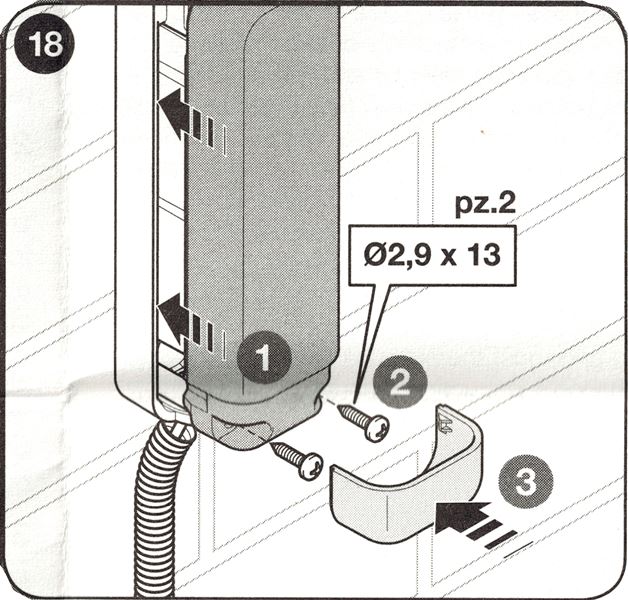

| 13. Sätt på fotocellernas kåpa, dra åt skruvarna och sätt tillbaka täckpluggen | |
 |
Anslutning av flera fotocellspar NICE EPSB till datanätverket NICE BlueBUS

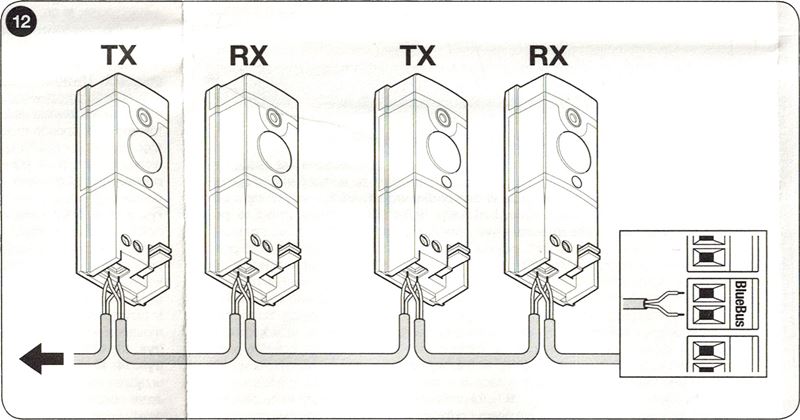

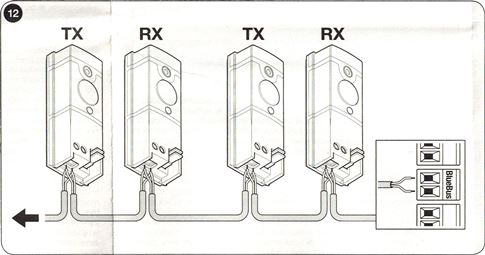

Placera fotocellerna runt grinden eller porten enligt exempelsituationerna för fullständig inkoppling och ställ in byglarna enligt tabellen över byglar för fotocellerna NICE EPSB grindmotorn. För att undvika störningar mellan par som sitter nära varandra är det nödvändigt att följa dessa exempelsituationeroch se till att sändarna TX och mottagarna RX. Anslut fotocellerna parallellt enligt bilden (polariteten behöver inte beaktas):

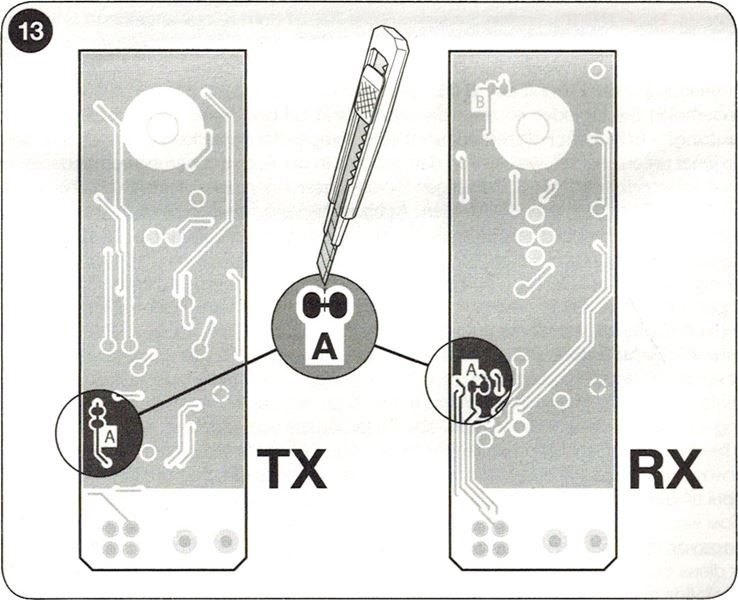

Om du vill att fotocellerna ska fungera som grindöppnare (se FA1 och FA2 i exempelsituationerna), det vill säga öppna grinden när du kör in med ett fordon mellan deras optiska axlar, måste anslutning A på sändaren TX och mottagaren RXbrytas, se bilden:
Exempelsituationer för fullständig inkoppling av flera par NICE-fotoceller EPSB motor
1. Skjutgrind med en grindsektion
2. Två synkroniserade skjutgrindar som öppnas mot varandra
3. Slaggrind
4. Sektionsgarageport
5. Vipport
Tabell över byglingar för NICE-fotoceller EPSB grindmotor
|
Anslutning av flera par fotoceller till systemet BlueBUS görs genom att ställa in olika kombinationer av byglar, där varje anslutet par måste ha en unik bygelkombination. Se till att det inte finns två par med samma kombination i samma BlueBUS-datanätverk. Ställ in byglingen på samma värde för sändaren TX och mottagaren RX i ett fotocellpar. Om bygeltypen bara använder en eller ingen bygel ska de överblivna alltid sparas för framtida bruk. |
| Fotocellparets beteckning | Bygelkonfiguration |
|---|---|
| FOTO |  |
| FOTO II |  |
| FOTO 1 |  |
| FOTO 1 II |  |
| FOTO 2 |  |
| FOTO 2 II |  |
| FOTO 3 |  |
|
FA1 |
 |
|
FA2 |
 |
Om en fotocell av någon anledning behöver bytas ut räcker det att ställa in samma bygel som på den ursprungliga. Det är inte nödvändigt att genomföra fasen för identifiering av enheter.
Kontroll av funktion och felsökning av NICE-fotocellernas anslutning EPSB
|
När identifieringen av drivenhetens enheter är klar kontrollerar du att lysdioden på både sändaren TX och mottagaren RX blinkar. Beroende på hur lysdioden blinkar kan följande situationer uppstå: |
| LED ”L” | Situation | Åtgärd |
|---|---|---|
| Lyser inte | Fotocellen saknar strömförsörjning eller är defekt. | Kontrollera att spänningen vid fotocellernas ingångar är cirka 8–12 V. Om spänningen är korrekt är fotocellerna troligen defekta. |
| 3 snabba blinkningar följt av en sekunds paus | Enheten har inte identifierats av drivenhetens styrenhet. | Upprepa identifieringen på styrenheten. Kontrollera att varje fotocellpar har tilldelats en unik adress med hjälp av byglarna . |
| Mycket långsam blinkning | Sändaren TX sänder regelbundet Mottagaren RX tar emot en utmärkt signal |
Normal funktion |
| Långsam blinkning | Mottagaren RX tar emot en bra signal | Normal funktion |
| Snabb blinkning | Mottagaren RX tar emot en svag signal | Normal funktion. Det är ändå lämpligt att kontrollera att sändaren TX och mottagaren RX är rätt inriktade och att linserna är rena. |
| Mycket snabb blinkning | Mottagaren RX tar emot en mycket svag signal | Funktionen är fortfarande normal, men ligger på gränsen. Kontrollera helst att sändaren TX och mottagaren RX är rätt inriktade och att linserna är rena. |
| Lyser med fast sken | Mottagaren RX tar inte emot någon signal | Kontrollera att lysdioden på TX blinkar långsamt. Kontrollera att det inte finns något hinder i den optiska axeln mellan sändaren TX och mottagaren RX. Kontrollera att TX och RX är rätt inriktade. |
Tekniska specifikationer för NICE-fotoceller EPSB
| Produkttyp | Detektor för automatiska slaggrindar, skjutgrindar och garageportar av typ D enligt standarden EN 12453, bestående av en sändare TX och en mottagare RX. |
|---|---|
| Teknik | Direkt optisk överföring från TX till RX med modulerad infraröd stråle. |
| Strömförsörjning/utgång | Enheten får endast anslutas till ett datanätverk som stöder NICE-gränssnittet BlueBUS, från vilken den tar emot elektrisk spänning och skickar en utsignal. |
| Absorption | 1 BlueBUS enhet |
| Detektionsförmåga | Ogenomskinliga föremål som är större än 50 mm och passerar genom den optiska axeln mellan sändaren TX och mottagaren RX med en hastighet som understiger 1,6 m/s. |
| Sändaren TX:s sändningsvinkel | 20° +-25% |
| Mottagaren RX:s mottagningsvinkel | 8° +-25% |
| Normal räckvidd (användbar) | 15 m (vid ogynnsamma väderförhållanden kan den halveras, t.ex. vid dimma, regn, damm osv.) |
| Maximal räckvidd | 30 m |
| Adressering | 7 par med skyddsfunktion och 2 par med kommandofunktionen ”Öppna” |
| Användning i sura eller salthaltiga miljöer eller i miljöer med förhöjd explosionsrisk | Nej |
| Montering | Vertikal väggmontering. Den maximala kabellängden för en gren i BlueBUS-systemet är 50 m. |
| Skyddsklass | IP44 |
| Driftstemperatur | -20°C till 55°C |
| Mått (b×h×d) | 29x105x35mm (en fotocell) |
| Vikt | 118g (fotocellerna tillsammans) |
Anslutning av fotoceller NICE EPSB med drivenhet NICE Robus 400, 600, 1000

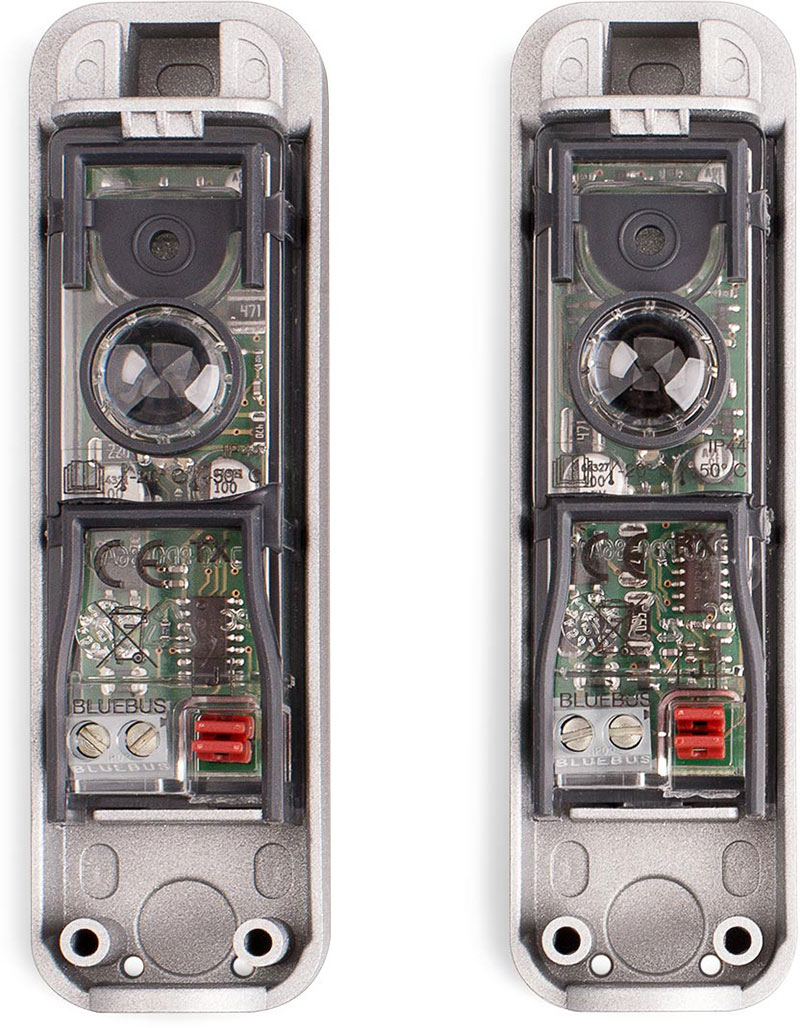

Fotocellernas insida NICE EPSB för grindmotorer
