NICE Wingo 3524-drivpaket för dubbelgrind – ett grindblad 3,5 m/500 kg (X)
| Produkttillgänglighet: | I lager | Vi skickar normalt varor inom 24 timmar. |
|---|
i lager
8 678,62 kr inkl. moms
| Vikt |
|---|
| 12 kg |
Produktbeskrivning NICE Wingo 3524-drivpaket för dubbelgrind – ett grindblad 3,5 m/500 kg (X)
Drivsystem NICE Wingo WG3524 är avsett för automatisering av slaggrindar upp till grindbladets längd 3,5 m och vikt upp till 500 kg. Drivsystemet bygger på 24V och har mekaniskt öppningsstopp PLA13. Drivsystemet är intereverserande. Drivsystemen Wingo är ett prisvärt val med bra prestanda för automatisering av slaggrindar i privata och lätt industriella miljöer. Hela familjen Wingo är pålitlig och tyst. Detaljerade tekniska egenskaper ». Ladda ner manualen ». NICE Wingo WG3524 har en ny styrenhet MC424LR30 med en inbyggd styrenhet MCA2R30 med inbyggd mottagare, ingången för anslutning av en mottagare finns kvar, om du vill använda en äldre mottagare där dina fjärrkontroller är programmerade.
| Satsen innehåller två fjärrkontroller NICE Era INTI2: | NICE-WG3524-BX2 | |||
|---|---|---|---|---|
 |
2 × drivsystem | NICE Wingo WG3524 drivsystem | NICE-WG3524 | |
|
Elektromekaniskt drivsystem NICE Wingo WG3524 för grindblad med en vikt på upp till 500 kg och en längd på upp till 3,5m. |
Detaljer | |||
 |
1 × | Styrenhet NICE MC424LR30 | NICE-MC424LR30 | |
|
Styrenhet i en designad Moonclever-box med en inbyggd styrenhet MCA2R30 med inbyggd mottagare, där drivsystem och tillbehör ansluts, är en central del av automatiseringen. |
Detaljer  |
|||
 |
2 × | Fjärrkontroll NICE Era INTI2 | NICE-INTI2 | |
|
Fjärrkontroll med två knappar för automatisk fjärrstyrning av grinden. Du kan styra två enheter med den eller ge en enhet två olika kommandon. |
Detaljer |
|||
 |
2 × | Frikopplingsnyckel | ||
|
Vid strömavbrott används den för att frikoppla drivsystemet så att grinden kan flyttas manuellt genom att skjuta eller dra den. |
||||
 |
1 × | Installationsmanual NICE Wingo WG3524 | ||
|
Installationsmanual med illustrerade kopplingsscheman och anvisningar för programmering och parkoppling av fjärrkontroller. |
Ladda ner |
|||
| 1 × | Monteringstillbehör | |||
|
Monteringskomponenter för drivsystemet: främre och bakre svetsbar konsol, |
||||
(Passar det här drivsystemet för mig?)
Jämför med andra drivsystem:
| « Svagare sats | Alternativt drivsystem | Kraftigare sats » | |||||
|---|---|---|---|---|---|---|---|
|
|
230V NICE Wingo-drivsystem:
Prisuppgift och leverans på beställning. |

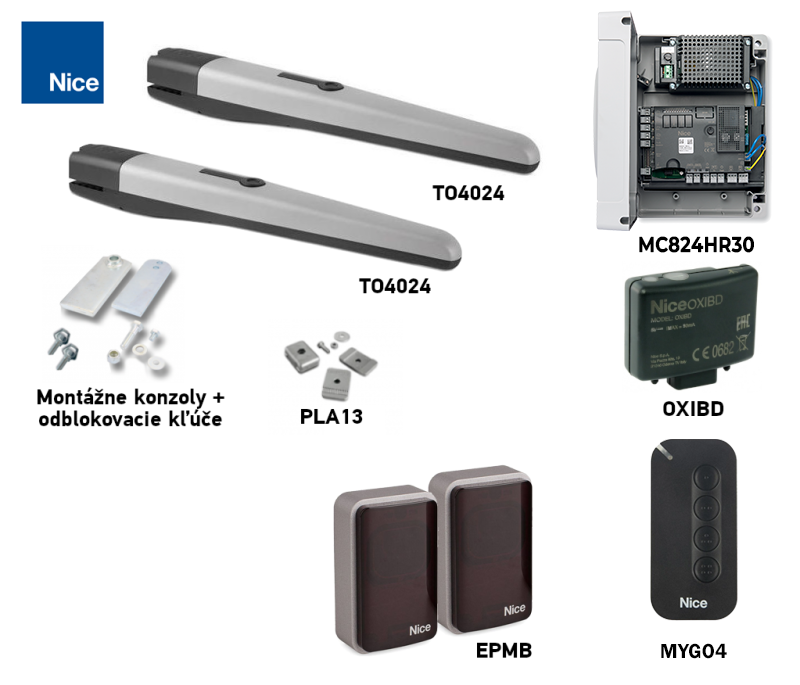

Drivsystem NICE Toona 4 TO4024
|
DRIVENS EGENSKAPER NICE WINGO WG3524
Drivningen har ett tvådelat hus av pressgjuten aluminium med polyesterbeläggning som står emot väderpåverkan. Alla rörliga delar invändigt är tillverkade av stål, lättmetall och teknopolymerer. Ledarmuttern är tillverkad av brons för god hållfasthet och tyst gång. Startkondensatorn sitter inuti drivningen, vilket gör monteringen så enkel som möjligt. Drivningarna är måttmässigt bakåtkompatibla med den tidigare serien Moby och Pluto från den italienska tillverkaren NICE. Alla fästmått och tappdiametrar är desamma. Drivningen har 24V, vilket gör den lämpligare för situationer med frekvent användning än 230V versionen, men den lämpar sig däremot inte för blåsiga miljöer, särskilt inte för ogenomskinliga, helt täckta grindfyllningar.
Styrenhet MCA2R30 i styrenheten MC424LR30 möjliggör enkel programmering, automatisk avläsning av ändlägen, automatisk feldiagnostik, inställning av paustid vid automatisk stängning, gångfunktion för fotgängare, inbromsning före ändlägena, system för detektering av hinderkollisioner samt möjlighet till nöddrift med reservkraftenheten PS124, med anslutningskabel CABLA11, ingång för alla typer av säkerhetslister till drivningen samt mycket annat.
TILLBEHÖR SOM ÄR KOMPATIBLA MED NICE WINGO WG3524
Vi rekommenderar även att du köper till kompatibla tillbehör till drivningen:
| Vad | Varför | Typ |
|---|---|---|
| Styrenhet | Drivningens styrelektronik. Innehåller en inbyggd styrenhet. Klassiskt anslutningssystem. |
|
| Varningslampa | Blinkar för att signalera att grinden rör sig – lämplig vid utfarter med dålig sikt. Innehåller även en antenn som ger längre räckvidd för fjärrkontrollen. |
Alternativt alla varningslampor med 12V–24V strömförsörjning från andra tillverkare. |
| Fotoceller | De upptäcker hinder när grinden stängs och stoppar rörelsen – grinden kör inte på bilar eller personer. | |
| Sändare | För fjärrstyrning av grinden. | |
| Mottagare |
För fjärrstyrning av grinden. I styrenheten MCA2R30 är mottagaren redan inbyggd. Dessa extra mottagare är tillval. |
|
| Antenn |
För bättre räckvidd för fjärrkontrollen. |
|
| Knappsats |
Om du skulle glömma fjärrkontrollen, eller om många fordon eller personer kommer till dig och du inte vill ge alla en fjärrkontroll eller öppna manuellt. |
|
| Nyckelbrytare |
För att styra grinden med en nyckel via en brytare som ansluts till drivanordningen med kabel på valfri plats. |
|
| Kortläsare |
Styr drivanordningen genom att hålla ett kort eller en nyckelbricka mot kortläsaren. |
|
| Elektriska lås |
Säkerhetslåsen synkroniseras med drivanordningen via styrenheten. När drivanordningen får en öppningssignal låses det elektriska låset först upp, och därefter börjar grinden öppnas. När grinden har stängts låses det elektriska låset på motsvarande sätt. De krävs när grindbladet är längre än 3,5 m. |
|
| Reservkraft |
Reservkraftkälla. |
BRUKSANVISNING FÖR NICE WINGO WG3524
Bruksanvisning för NICE-drivanordning Wingo WG3524 ladda ner här:
Bruksanvisning för NICE Wingo WG3524
Fotogalleri med NICE Wingo-drivanordningen
|

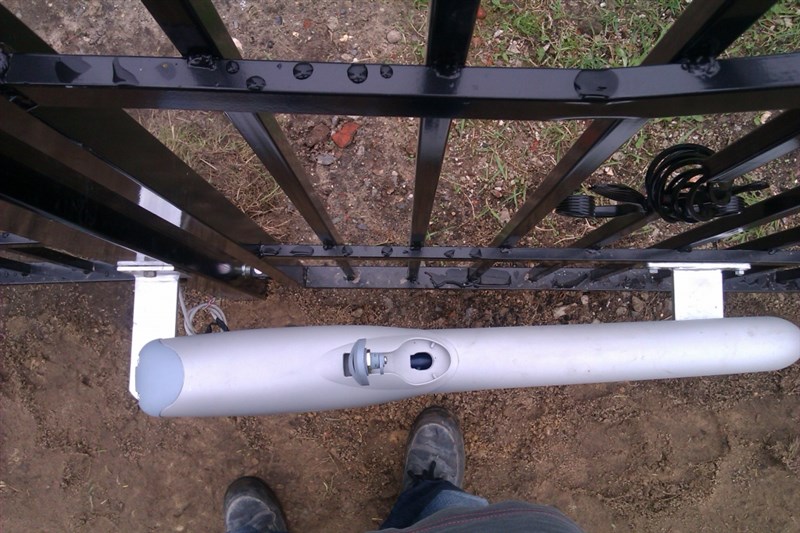

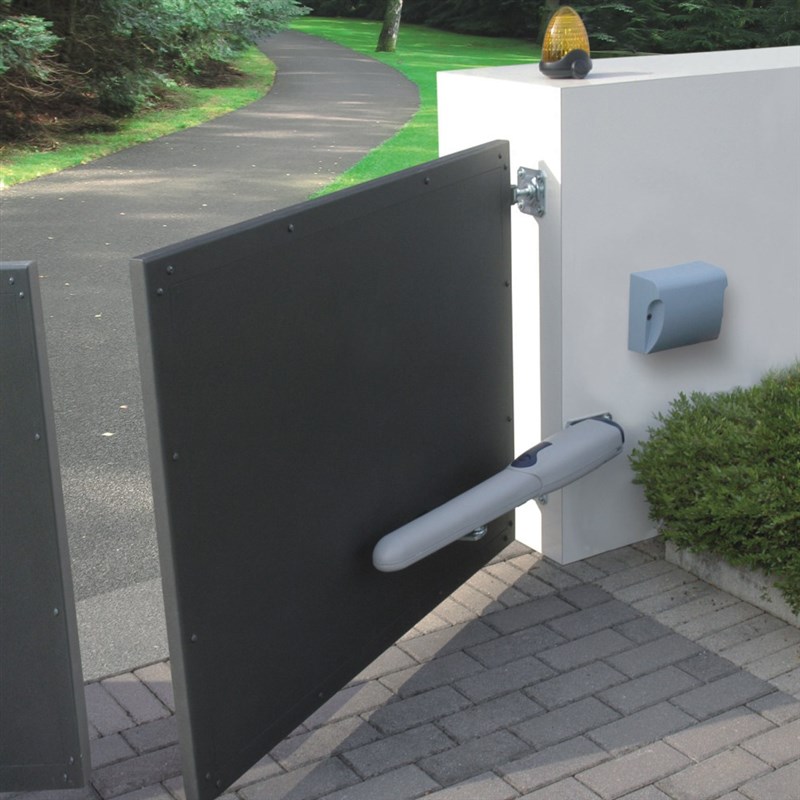

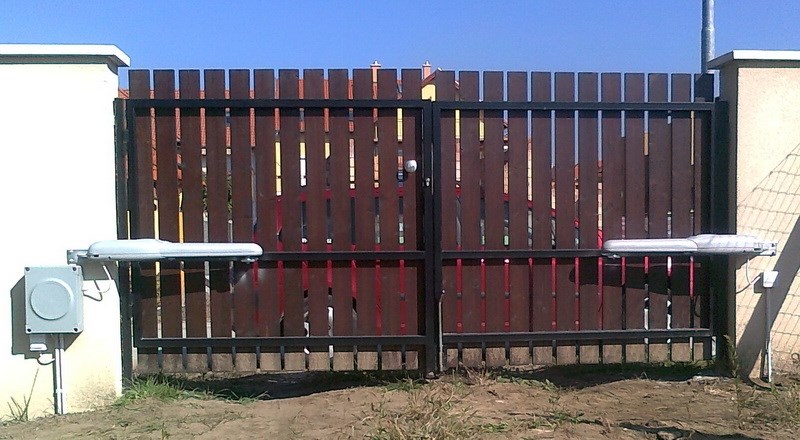

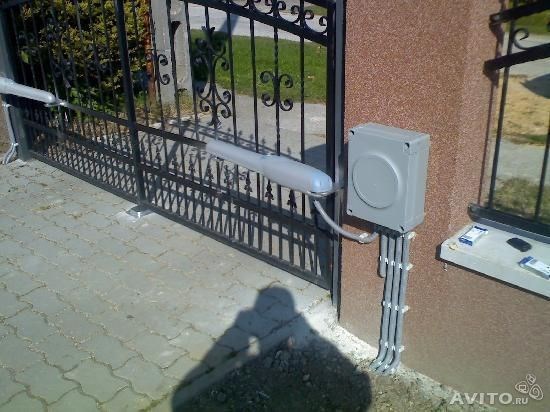

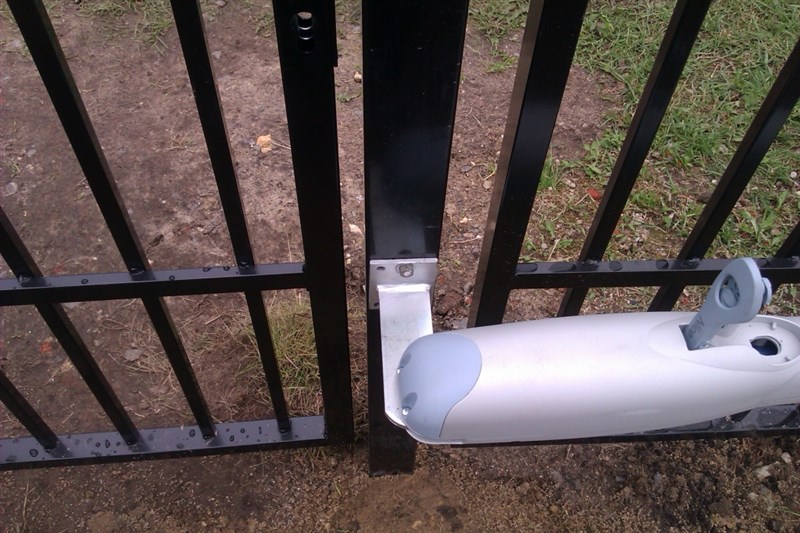

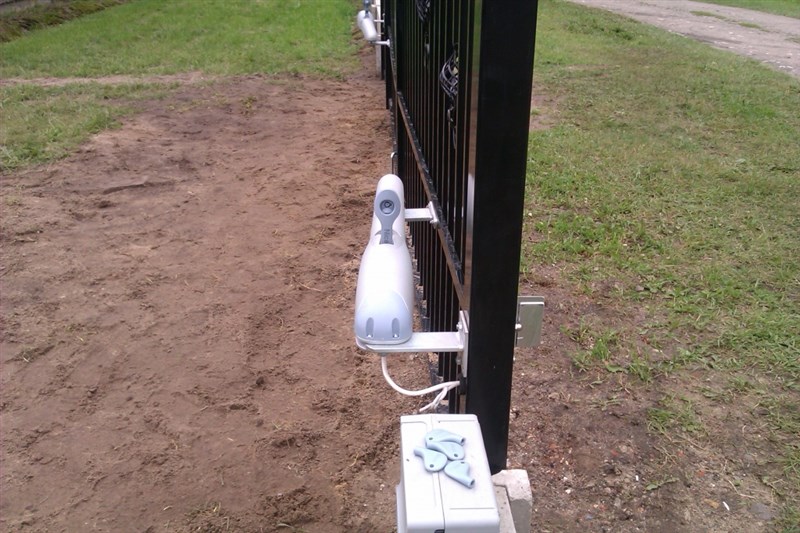

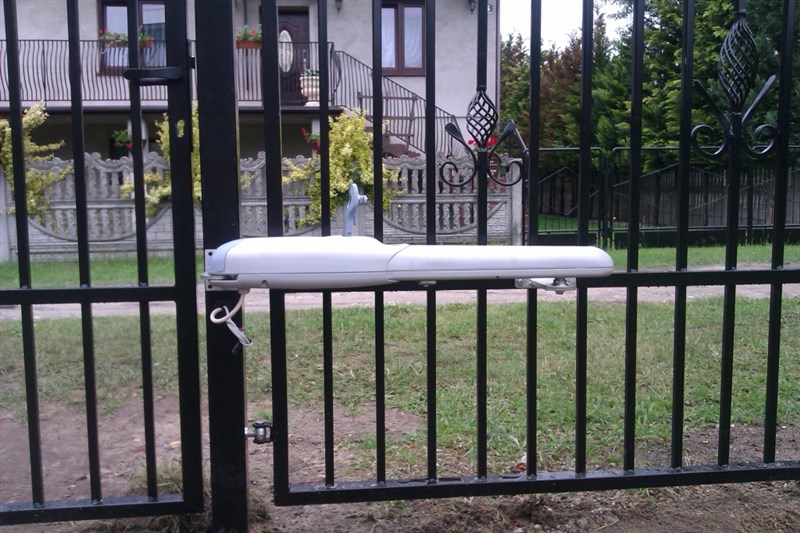

Monteringsexempel |
Monteringsexempel |
Monteringsexempel |
|
Monteringsexempel |
Monteringsexempel |
Monteringsexempel |
|
Monteringsexempel
|

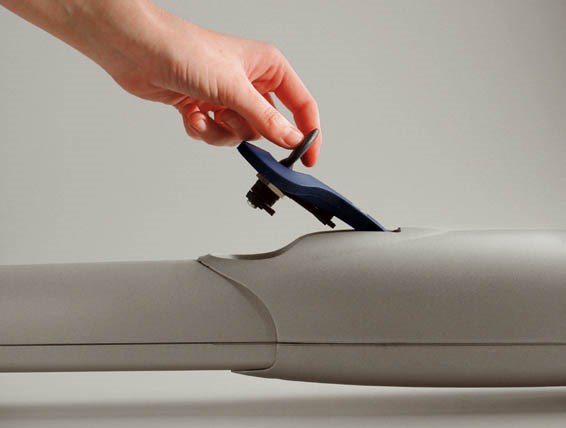

Frikopplad motor |
Motor med kåpan borttagen |
|

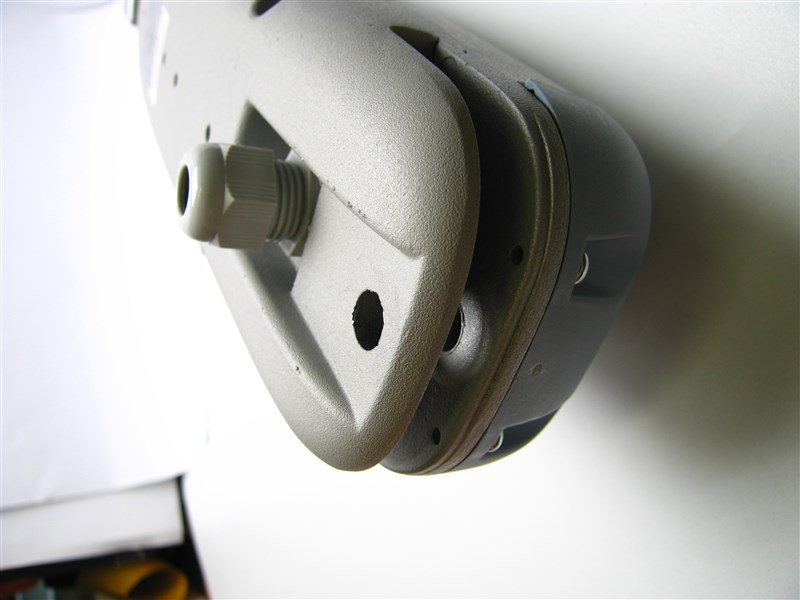

Bakre delen underifrån |

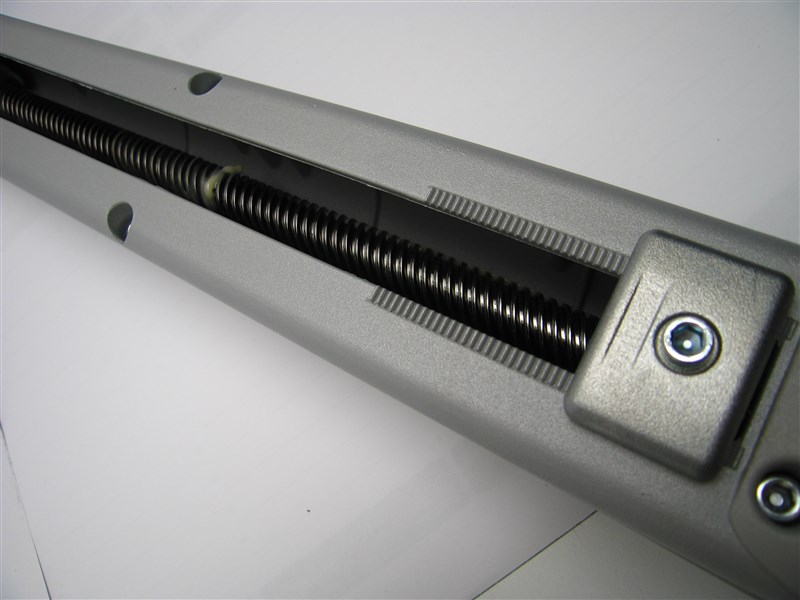

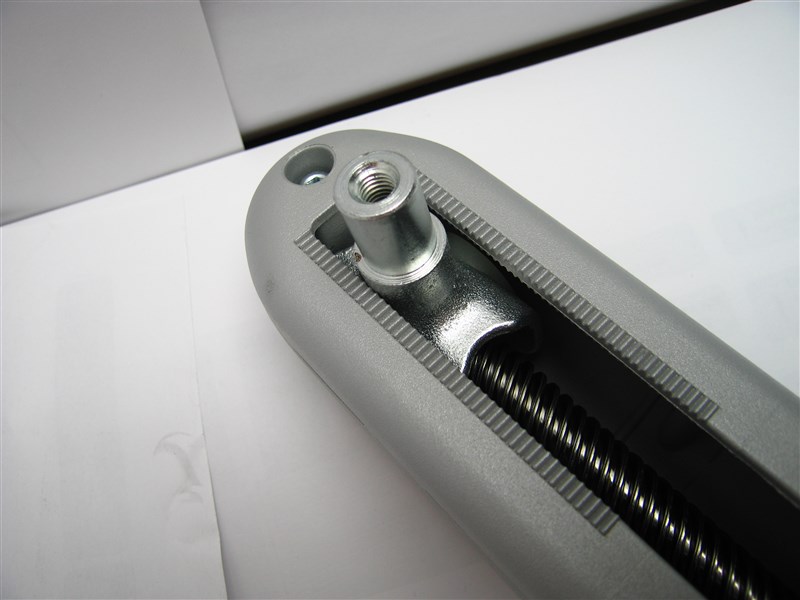

Exempel på snäckskruven och det inre mekaniska ändstoppet |
Främre delen underifrån |
|

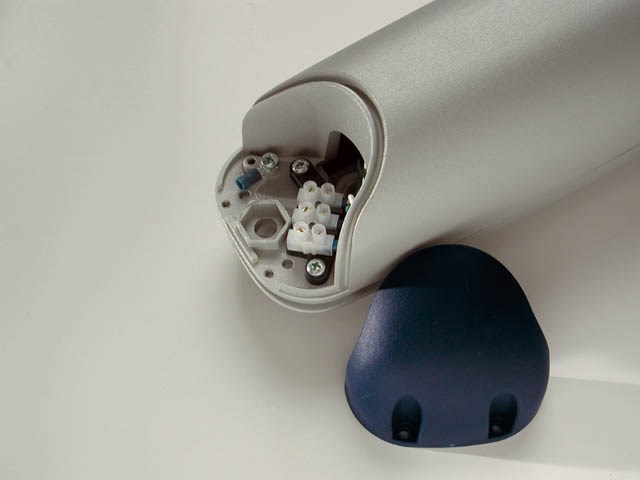

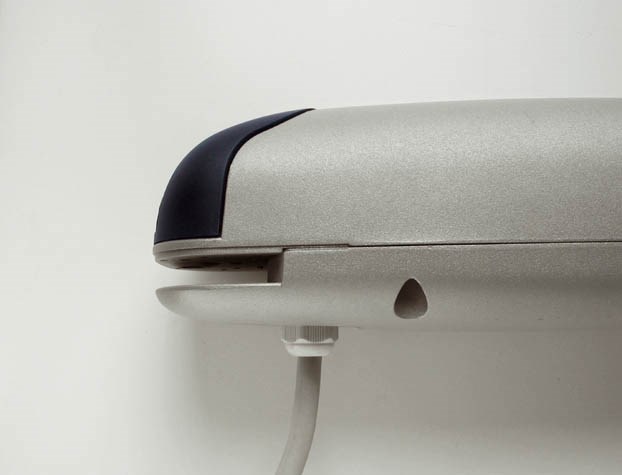

Bakre delen med ansluten kabel |
Tekniska egenskaper
| Detaljerade tekniska egenskaper för NICE Wingo WG3524-motorer > | Detaljerade tekniska egenskaper för NICE Moonclever MC424LR30-styrenheten > |
