NICE Toona Toona 4016P – separat drivning för slaggrindar med grindblad upp till 3 m/800 kg, för högre belastning
| Produkttillgänglighet: | I lager | Vi skickar normalt varor inom 24 timmar. |
|---|
i lager
5 227,17 kr inkl. moms
| Vikt |
|---|
| 10 kg |
Produktbeskrivning NICE Toona Toona 4016P – separat drivning för slaggrindar med grindblad upp till 3 m/800 kg, för högre belastning
NICE Toona TO4016P är en separat elektromekanisk motor för ett grindblad. Motorn drivs med spänningen 230 V AC från en lämplig styrenhet. Motorns spänningsuppgift anger inte nätspänningen till styrenheten.
Bedöm vikten och längden på ett grindblad tillsammans utifrån NICE:s graf; de två gränsvärden som anges för modellen gäller inte automatiskt samtidigt.
Den förstärkta varianten har en egen graf över tillåten vikt och längd på grindbladet. Använd grafen för motorns exakta modell vid valet.
Om motorn ingår i ett set med MC800/MCA5R30, använd instruktionerna för det styrkortet. Kontrollera den faktiska typen av styrenhet om det gäller ett annat eller äldre set.
| Snabblänkar | |
|---|---|
| Tillbehör | Begränsningar |
| Livslängd | Montering |
| Anslutning | Upplåsning |
| Specifikationer | Underhåll |
| Tillbehör – plintar och polaritet | PDF-manual |
- Självhämmande
- 230 V
- Långsam
- Med mekaniskt stopp och mikrobrytare; kontrollera ändlägena enligt motorns faktiska utförande
- För högre belastning – 3200 N
Användningsområde
NICE:s graf visar gränsvärden på 800 kg och 3 m för ett grindblad. Läs av tillåten kombination från kurvan; maxvärdena kan inte automatiskt användas samtidigt.
Livslängd och belastning
För modellen TO4016P är den uppskattade livslängden 50 000 till 150 000 arbetscykler. Den beror på grindbladets vikt och längd, rörelsemotstånd, temperatur, vind och underhåll. Det går inte att fastställa det exakta antalet cykler för en viss grind utifrån detta intervall.
Val av styrenhet
NICE MC800/MCA5R30 är den aktuella styrenheten och ersätter de äldre A60, A400, A6 och A6F. MC200 säljs fortfarande för en motor. Om en äldre styrenhet redan är installerad, använd instruktionerna för det faktiska styrkortet.
Finns i sortimentet nu
- NICE MC800 – för en eller två 230 V-motorer.
- NICE MC200 – för en 230 V-motor.
Äldre kompatibla styrenheter – tillverkas inte längre
I. Montering av den bakre fästkonsolen
Stolpe och konsolfäste: För standardmontering rekommenderar vi en stabil stolpe med tvärsnitt 120 × 120 mm. Tvärsnitt 100 × 100 mm är ett ungefärligt minimimått, endast om stolpen, dess fundament och gångjärnets placering har tillräcklig hållfasthet.
Vid annat tvärsnitt eller annan förskjutning av gångjärnet ska den bakre konsolen anpassas eller den förlängda konsolen PLA6. Måtten A och B måste stämma överens med uppmätt C och öppningsvinkeln; deras innebörd visas i monteringsdiagrammet. Vid öppning utåt krävs en förlängd bakre konsol; bestäm dess längd utifrån monteringsgeometrin och kontrollera att grindbladet kan röra sig fritt.
Ritning över öppning inåt
Ritning över öppning utåt
Beräkna den bakre konsolens position med hjälp av diagrammet, där du kan läsa av måtten A och B och maximal öppningsvinkel. Observera att värdena A och B måste vara likartade (helst identiska) för att drivningen ska kunna röra sig jämnt och linjärt.

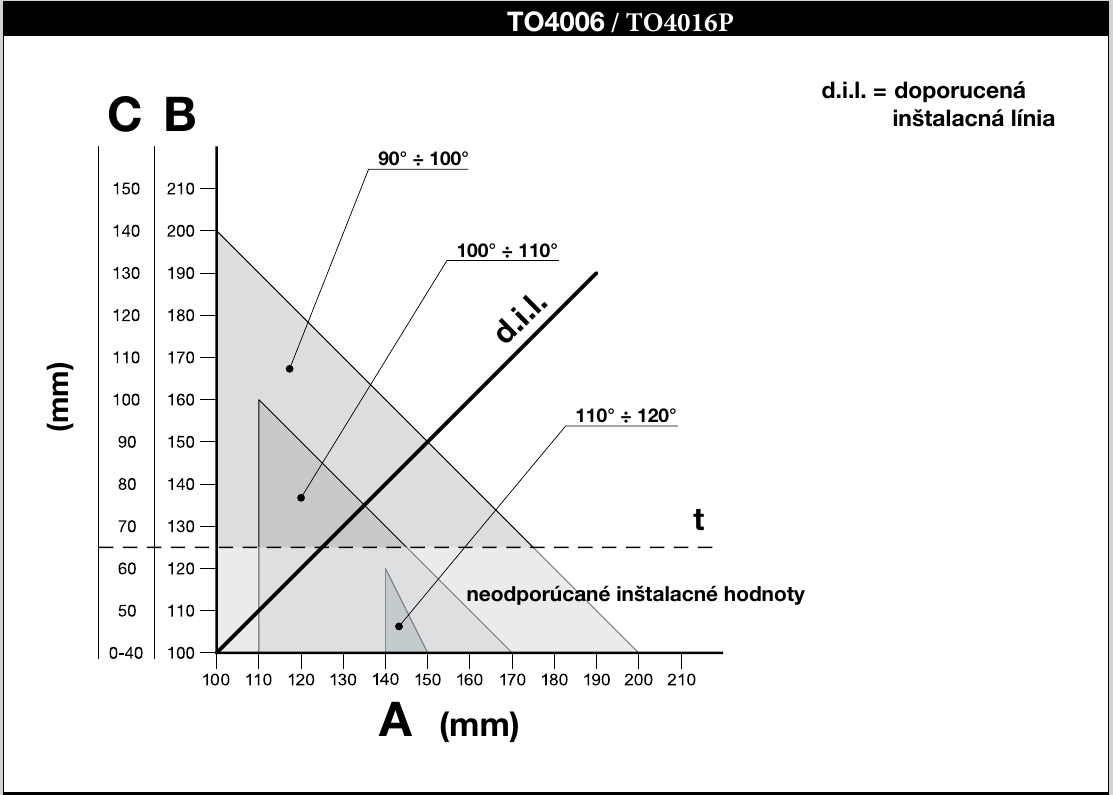

Monteringsdiagram NICE Toona TO4006 / TO4016P
Exempel på avläsning av värden från diagrammet
Beräkningsgång:
- Mät avståndet C från ritningen
- Leta upp det uppmätta C-värdet i monteringsdiagrammet och dra en vågrät linje från det. Läs av motsvarande mått B på den intilliggande skalan.
- Skärningspunkten med linjen d.i.l. (den rekommenderade monteringslinjen i NICE:s diagram) anger den maximala öppningsvinkeln; läs av måttet A lodrätt från denna punkt.
- Använd inte måttet B under den streckade linjen t; NICE rekommenderar inte detta område i diagrammet.
- Om öppningsvinkeln inte är lämplig, justera A och vid behov även B så att de är ungefär lika stora. Kontrollera sedan grindbladets hela rörelse igen.
Innan konsolen fästs på stolpen eller väggen måste den kortas till önskad längd som motsvarar måtten A och B och svetsa fast på monteringsplattan.
1. Kapa konsolen till önskad längd
2. Svetsa fast den förkortade konsolen på monteringsplattan
Den medföljande bakre konsolen är 150 mm lång. Kontrollera före kapning och fastsvetsning att måtten A och B kan uppnås för din stolpe; använd vid behov en förlängd konsol.
Innan du fäster den bakre konsolen ska du kontrollera att den främre konsolen hamnar på grindbladets fasta del, eftersom det är en höjdskillnad mellan den främre och bakre konsolen, vilket framgår av bilden.
Enligt NICE:s ritning är höjdskillnaden mellan konsolerna F = 34 mm. Kontrollera även måttet på de medföljande konsolerna före fastsvetsning.
Om allt stämmer fäster du den bakre konsolen på stolpen eller muren med skruvar, pluggar och brickor.
II. Montering av den främre fästkonsolen
Montera den främre konsolen enligt måtten A, D och E. För TO4016P anger monteringstabellen D = 695 mm; välj motsvarande E-värde utifrån det uppmätta A-måttet:
| A (mm) | E (mm) |
|---|---|
| 100 | 595 |
| 110 | 585 |
| 120 | 575 |
| 130 | 565 |
| 140 | 555 |
| 150 | 545 |
| 160 | 535 |
| 170 | 525 |
| 180 | 515 |
| 190 | 505 |
| 200 | 495 |
| 210 | 485 |
För svetsning medföljer en konsol i förpackningen. Om du i stället vill ha en konsol för skruvmontering rekommenderar vi att du beställer den alternativa konsolen för skruvmontering NICE PLA8.
- Beräkna från tabellen värdet E
- Beräkna höjden enligt bilden konsolernas höjd (visa bild)
- Fäst konsolen på grindbladet (om du svetsar fast konsolen rekommenderar vi att du tills vidare bara häftsvetsar den)
III. Montering av grindmotorn på den bakre konsolen
- Fäst motorn på konsolen enligt bilden med den medföljande bulten för den bakre konsolen, brickan och muttern.
- Dra åt muttern helt och lossa den sedan 1/10 varv så att grindmotorn kan vrida sig
IV. Montering av grindmotorn på den främre konsolen
- Fäst motorn på konsolen enligt bilden med den medföljande bulten och brickan.
- Dra åt bulten helt
V. Ändlägen och mikrobrytare
230 V-motorn har ett mekaniskt stopp med en mikrobrytare som bryter motorns strömförsörjning när den kommer i kontakt med bulten. Installatören måste kontrollera de faktiska stoppen på den levererade motorn medan strömmen är frånkopplad, ställa in ändlägena och före idrifttagning testa rörelsen och säkerhetsanordningarna enligt anvisningarna för den använda styrenheten.
Kabeldragning och motoranslutning
Koppla från strömförsörjningen innan du gör anslutningarna. 230 V AC är motorns spänning; styrenhetens strömförsörjning och tillbehörens utgångar ska bedömas separat. På motorn är anslutningarna märkta AP / COM / CH samt skyddsjord. Utför anslutningen, kontrollera rörelseriktningen och mikrobrytarna enligt NICE:s originalbild och anvisningarna för den använda styrenheten. Vid utåtgående öppning ska riktningsledningarna enligt NICE byta plats; skyddsledaren ska sitta kvar.
När anslutningen är klar ska du kontrollera rörelseriktningen, stopplägena och säkerhetsanordningarna enligt handboken för den aktuella styrenheten. Elanslutning och provning ska utföras av en behörig person.
Anslutning av tillbehör till MC800 med MCA5R30-kort
Följande anslutning gäller för MC800/MCA5R30 i satser med denna styrenhet. Tillbehörsanslutningarna hör till styrenheten, inte själva motorn. Använd det egna kopplingsschemat om du har en annan styrenhet. Koppla från nätströmmen före arbetet.
| Tillbehör | Anslutningar, strömförsörjning och polaritet |
|---|---|
Hjälpströmförsörjning | På MCA5R30 är anslutning 3 = 0 V (−) och anslutning 4 = +24 V DC samt ingångarnas gemensamma anslutning. Den sammanlagda gränsen för strömförsörjda tillbehör är 200 mA; kontrollera varje produkts strömförbrukning och tillåtna spänning. |
EPM-reläfotoceller | När Standby är avstängt och fototest inte används ska sändaren TX och mottagaren RX strömförsörjas från anslutning 4 (+24 V DC) och anslutning 3 (−). Den potentialfria kontakten C–NC på mottagaren ansluts mellan 4 (gemensam) och motsvarande ingång 8/PHOTO, 9/PHOTO1 eller 10/PHOTO2. Kontakten har ingen +/−. AUX-ingångarna måste ställas in på läget för reläfotoceller; i ändlägesbrytarläget har de en annan funktion. |
EPM med Standby aktiverat | Enligt schemat för MCA5R30 ska både TX och RX mellan plint 4 (+24 V DC) och plint 5 (OutSTB, omkopplad returledning). På EPM-fotocellerna är 1 = +, 2 = returledning. OutSTB är 24 V, högst 4 W och stängs av i Standby; använd inte plint 5 som permanent minus. RX-kontakten C–NC ansluts mellan 4 och motsvarande PHOTO-ingång. |
EPM med fototest | Anslut enligt fototestschemat TX 1 → 4 (+24 V DC), TX 2 → 5 (OutSTB). Mottagaren har permanent strömförsörjning: RX 1 → 4 (+), RX 2 → 3 (−). RX-kontakten C–NC är fortfarande ansluten mellan 4 och motsvarande PHOTO-ingång. Överbelasta inte OutSTB och använd den inte samtidigt för någon annan belastning; utför inlärning och testa säkerhetsfunktionen efter anslutningen. |
BlueBUS-fotoceller | Kompatibla EPMB ansluts med två ledare till plintarna 6 och 7 på BlueBUS. + och − har ingen polaritet. Ställ in adressen och starta enhetssökningen när en komponent läggs till eller tas bort. |
STOPP- och styrkontakter | Potentialfri ingång 12/STOP accepterar NO, NC eller 8,2 kΩ beroende på ansluten komponent; tillståndet lärs in. 13/SbS, 14/OPEN och 15/CLOSE använder NO-kontakt mot plint 4 (gemensam). Sådana kontakter har ingen +/−; anslut inte extern spänning till ingångarna. Detta gäller även reläet för nyckelbrytaren eller den externa mottagaren. |
ELAC-varningslampa | NICE ELAC ansluts till utgången FLASH avsedd för en separat blinkande lampa: omkopplad 120/250 V AC, högst 21 W. Detta är en nätspänningsutgång; den har ingen +/−. Den får inte förväxlas med 24 V-plintarna för tillbehör. |
Elektriskt lås | Plintarna 1–2 / EL: 12 V AC, högst 15 VA. Växelströmsutgången har ingen +/−; kontrollera låsets specifikationer. |
Radiomottagare | OXIBD monteras i kontakten SM; använd inte strömförsörjningsplintarna 3/4 eller BlueBUS till den. Antennen ansluts enligt mottagarens anvisningar, inte enligt motorplintarna. |
Om AUX-ingångarna 8–11 används för ändlägesbrytare skiljer sig deras funktion från PHOTO-ingångarnas. Om fotocellerna eller anslutningen ändras ska motsvarande inlärning göras om och grindens stopp och reaktion testas. Detaljerade instruktioner finns i handboken till styrenheten MC800.
Reläfotoceller i Standby-läge
Reläfotoceller med fototest
Tillbehör efter styrenhet
Välj tillbehör efter styrenheten i den aktuella konfigurationen. Kontrollera styrenhetens spänning, ingångar, mottagare och anslutningstyp före beställning:
| Vad | Varför | Typ |
|---|---|---|
| Styrenhet |
Drivsystemets styrelektronik. |
|
| Varningslampa | Signalerar att grinden är i rörelse. ELAC-modellen har en inbyggd antenn; korrekt ansluten kan den förbättra mottagningen från fjärrkontrollen. |
Välj en annan varningslampa utifrån spänningen och belastningskapaciteten hos den faktiska styrenhetens utgång. |
| Fotoceller |
Fotoceller hjälper till att upptäcka hinder; grindens reaktion beror på styrenhetens anslutning och inställning. På MC800 ansluts kontaktfotoceller och BlueBUS-fotoceller till olika ingångar. Bestäm antalet par och hur de ska användas utifrån det faktiska kortet. |
|
| Fjärrkontroll | För fjärrstyrning av grinden. Välj fjärrkontrollens typ och kodning efter mottagaren som är installerad i den aktuella styrenheten. |
|
| Mottagare |
För fjärrstyrning av grindar. Kontrollera kontaktdonet och stöd för kodning på det aktuella styrkortet innan du väljer. |
|
| Antenn |
För bättre räckvidd för fjärrkontrollen. |
|
| Knappsats | Öppna grinden med en kod, utan fjärrkontroll. För BlueBUS-modeller, kontrollera att den aktuella styrenheten stöder dem som styrdon. | |
| Nyckelbrytare | Nyckelstyrning via en lämplig styringång på styrenheten; välj monteringsplats utifrån kabeldragningen. | |
| Kortläsare | Passage med kort eller nyckelbricka. ETPB kräver en styrenhet med BlueBUS som stöder styrdon. |
|
| Elektriska lås | Ett elektriskt lås håller grindbladet låst i stängt läge. Kontrollera att låset passar och kan styras med den aktuella grinden, spänningen och utgången på styrenheten. |
|
Manuell frikoppling av drivsystemet
Frikoppla eller lås drivsystemet endast när grindbladet står stilla. Om grinden har ett elektriskt lås ska du låsa upp det först. Vid fel ska strömförsörjningen kopplas bort.
- Skjut undan skyddskåpan, sätt i den medföljande nyckeln och vrid den medurs.
- Lyft frikopplingsspaken och flytta grindbladet för hand.
- För att låsa igen fäller du ned spaken, vrider nyckeln moturs, tar ut den och stänger skyddskåpan.
Kontrollera före återstart att drivsystemet är låst och att ingen befinner sig i grindens rörelseområde.
Kontroll och underhåll
Låt en fackman kontrollera drivsystemet minst var 6:e månad; vid intensiv användning kan kontroller behövas oftare. Med strömmen frånkopplad kontrollerar teknikern infästningar, korrosion, slitage och smörjning av spindeln och styrmuttern och testar därefter rörelsen och säkerhetsanordningarna. Om grinden beter sig ovanligt ska du inte försöka reparera den själv; kontakta installatören.
Tekniska egenskaper
| Parameter | Värde |
|---|---|
Modell | TO4016P |
Drivmotor | 230 V AC |
Maximal / nominell strömförbrukning | 1,7 A / 1,2 A |
Maximal / nominell effektförbrukning | 385 W / 220 W |
Kondensator i motorn | 12 µF |
Slaglängd | 350 mm |
Hastighet utan belastning | 0,013 m/s |
Hastighet under belastning | 0,010 m/s |
Maximal / nominell kraft | 3 200 N / 800 N |
Cykler per timme vid nominell kraft | 46 |
Kapslingsklass | IP44 |
Drifttemperatur | −20 till +50 °C |
Termiskt skydd | 140 °C |
Isoleringsklass | F |
Riktvärde för livslängd enligt NICE | 50 000 till 150 000 arbetscykler |
Totala mått (längd × bredd × höjd) | 820 × 115 × 105 mm |
Motorns vikt | 6 kg |
Installationsmanual för NICE Toona · Tekniskt tillägg för TO4016P. Programmering, inlärning av ändlägen och tillbehör beskrivs i manualen för den aktuella styrenheten.
