NICE S-Fab SFAB2124 – fristående underjordisk drivning för slaggrind, för grindblad på 2,3 m/400 kg
| Produkttillgänglighet: | inom 3 dagar | Vi skickar vanligtvis varorna inom 3 dagar. |
|---|
inom 3 dagar
5 293,03 kr inkl. moms
| Vikt |
|---|
| 6,00 kg |
Produktbeskrivning NICE S-Fab SFAB2124 – fristående underjordisk drivning för slaggrind, för grindblad på 2,3 m/400 kg
NICE S-FAB SFAB2124 är en separat underjordisk drivenhet med 24 V DC-motor och magnetisk pulsgivare för en grindsektion. Det är en självhämmande drivenhet. Styrenhet ingår inte; för en ny installation används MC824HR30. För en tvåbladig grind behövs två motorer och en lämplig styrenhet.
Den underjordiska konstruktionen håller drivenheten dold under gångjärnsaxeln. Det är praktiskt om det inte finns plats vid grinden för en linjär drivenhet eller en ledarmsdrivenhet, eller om du vill bevara grindens rena utseende. Spänningen 24 V är motorspänningen; nätmatningen och tillbehörens funktioner hanteras av styrenheten.
Styrenhet och kompatibla tillbehör
SFAB2124 har pulsgivare och är avsedd för styrningen MC824H. MC824L är inte en ersättning för MC824H till den här motorn. För äldre MC824HR10 ska du följa anslutningarna och anvisningarna för det kretskort som faktiskt är monterat.
| Vad | Varför | Typ |
|---|---|---|
| Styrenhet | Styrning av en eller två motorer. Anslutning. |
|
| Varningsljus | Signalerar att grinden är i rörelse. Strömförsörjning och tillåten belastning bestäms av styrenheten; utgångsdata. |
Andra varningsljus välj utifrån spänningen och den maximala belastningen för FLASH-utgången på den styrenhet som faktiskt är monterad. |
| Fotoceller | Skyddar passageområdet beroende på placering och driftläge. Anslutning och inställning. |
Anslut trådbundna BlueBUS-fotocellpar till BLUEBUS. EPMOW kräver radiogränssnittet IBW anslutet till BlueBUS; de ansluts inte direkt med ledningar som EPMB. På FT210B drivs sändaren på grindbladet av ett batteri, medan mottagaren ansluts till BlueBUS med två ledare. FT210B överför även status för säkerhetslisten. Reläfotoceller ansluts till kontaktingångar, inte till BlueBUS. |
| Fjärrkontroll | Fjärrstyrning. Kodningstypen måste stämma överens med den monterade mottagaren; parkoppling. | |
| Mottagare | OXIBD och OXILR använder olika radiosystem; välj sändare utifrån mottagaren. |
|
| Antenn | Bättre mottagning för fjärrkontrollen. Anslut antennen till den installerade mottagaren; för OXIBD ansluts den direkt till mottagarens antennklämmor. | |
| Knappsats | Åtkomst med kod. Den trådlösa modellen måste passa mottagaren, den trådbundna modellen gränssnittstypen. | |
| Nyckelbrytare | Nyckelstyrning via potentialfri NO-kontakt till ingången för stegvis manövrering, öppning eller stängning. | |
| Elektriska lås | Extra låsning av grindbladet; utgång för lås. |
|
| Kortläsare | Åtkomst med chip eller kort via ett kompatibelt gränssnitt till styrenheten. |
|
| Reservkraft | Drift vid strömavbrott. Välj batteri utifrån styrenhetens generation och kontakt. |
För MC824HR30 NICE PSS324. Äldre PS324 kräver rätt kabel CABLA11 och motsvarande inställning; reservkraftsanslutning. |
Separat motor, box och grindutrustning
| Del av paketet | Vad behöver du? |
|---|---|
| Motor SFAB2124 | En motor med magnetisk pulsgivare och 2 m anslutningskabel. Gränsvärdet gäller för en grindflygel. |
| Fundamentbox | SFABBOX av kataforeslackerat stål, med en arm för infästning av grindflygeln och mekaniska stopp. Boxen väljs separat utifrån beställningens utrustning. |
| Styrning och säkerhet | MC824HR30, kompatibla fotoceller, manöverdon och signalering enligt konfigurationen. Dessa delar är inte inbyggda i motorn. |
| Frikoppling | Åtkomst från båda sidor till öppningarna i kåpan och en lämplig trekantsnyckel. Efter monteringen måste frikopplingen vara lätt och säkert åtkomlig. |
Boxen kan användas för både höger- och vänsterhängda grindflyglar. Kontrollera vid köp av satsen antalet motorer och boxar samt vilken styrenhet och utrustning som ingår; två motorer ökar inte den tillåtna vikten för en grindflygel.
Gränser för längd, vikt och drift

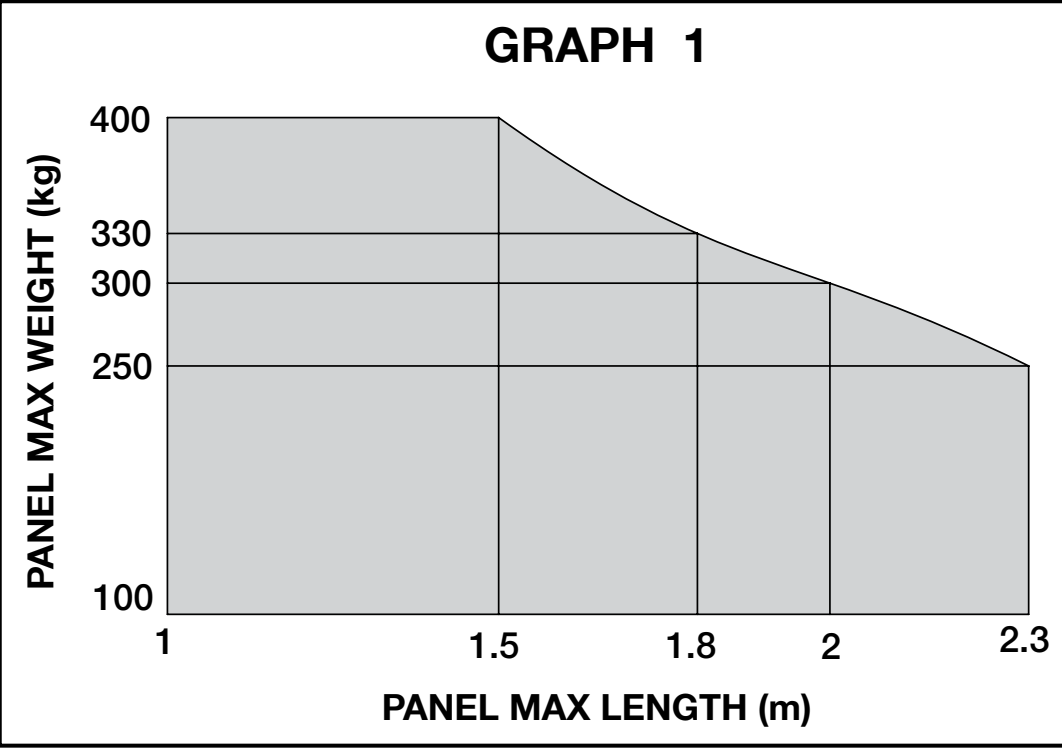

Maxvärdena 2,3 m och 400 kg gäller inte samtidigt. Kombinationen av grindflygelns längd och vikt måste ligga inom det tillåtna området i diagrammet. Form, höjd, tät fyllning och stark vind kan minska den tillåtna belastningen avsevärt.
| En grindflygels längd | Övre viktgräns enligt diagrammet |
|---|---|
| 1,5 m | 400 kg |
| 1,8 m | 330 kg |
| 2,0 m | 300 kg |
| 2,3 m | 250 kg |
Rörelsen ska vara jämn och ha ungefär samma motstånd längs hela rörelsebanan; grindflygeln får inte börja röra sig av sig själv när den släpps. Vid nominell belastning tar en öppning till 90° ungefär 15 sekunder, exklusive start och inbromsning. Utan belastning har motorn ett varvtal på 1,25 varv/min, och vid nominellt vridmoment 1 varv/min.
För öppning till 90° anges 60 cykler per timme vid nominell belastning. Vid öppning till 180° ska detta värde halveras till 30 cykler/h. Det faktiska antalet beror även på hela grinden och driftsförhållandena.

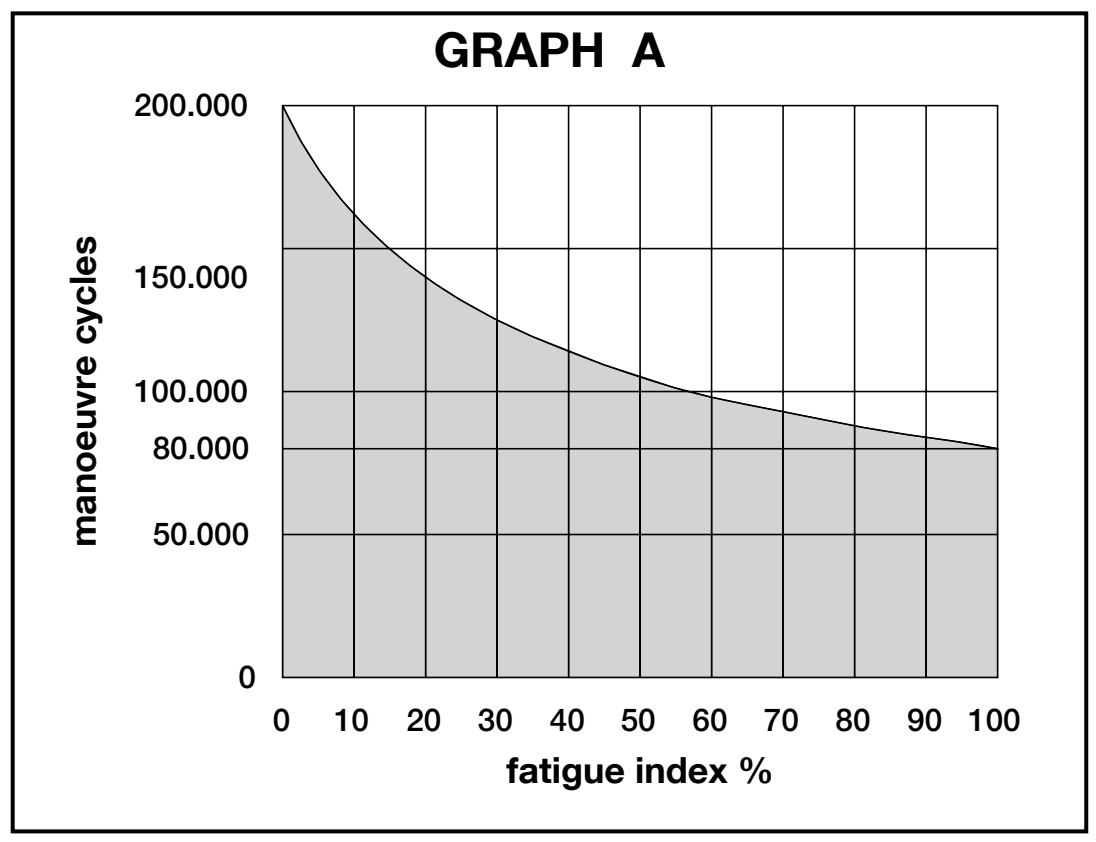

Beräknad livslängd
Kontrollera först att kombinationen är tillåten i gränsdiagrammet; indextabellen ersätter inte denna begränsning. Välj sedan index utifrån grindflygelns vikt och längd. Lägg till relevanta miljöfaktorer och läs sedan av det uppskattade antalet cykler i diagrammet. Ett streck betyder att kombinationen inte är tillåten. Uppskattningen förutsätter regelbundet underhåll och är ingen garanti för livslängden.
| Hela automatiseringens egenskaper | Index | Livslängdsdiagram | |||
|---|---|---|---|---|---|
| Grindflygelns vikt | 1,50 m | 1,51–1,80 m | 1,81–2,00 m | 2,01–2,30 m |
|
| Upp till 100 kg | 0 % | 10 % | 20 % | 30 % | |
| 101–250 kg | 10 % | 20 % | 30 % | 40 % | |
| 251–300 kg | 20 % | 30 % | 40 % | 50 % | |
| 301–330 kg | 30 % | 40 % | 50 % | — | |
| 331–400 kg | 40 % | 50 % | — | — | |
| Ytterligare faktor | Lägg till | ||||
| Temperatur över 40 °C eller under 0 °C, eller luftfuktighet över 80 % | 15 % totalt för denna rad | ||||
| Tät grindfyllning | 15 % | ||||
| Vindutsatt plats | 15 % | ||||
För en grindflygel som är kortare än 1,50 m bör du låta en tekniker bekräfta livslängdsindexet; den tillåtna vikten fastställs fortfarande av gränsdiagrammet ovan.
Montering av fundamentbox och grindflygel
Boxens tapp och alla gångjärn måste ligga på samma axel. Felaktig inriktning skapar motstånd och belastar mekanismen; problemet kan inte åtgärdas genom att ställa in högre kraft. Kontrollera före monteringen boxens mått, grindflygelns höjd, utrymmet för kåporna och åtkomsten till frikopplingen. Så monterar du den nedgrävda boxen.

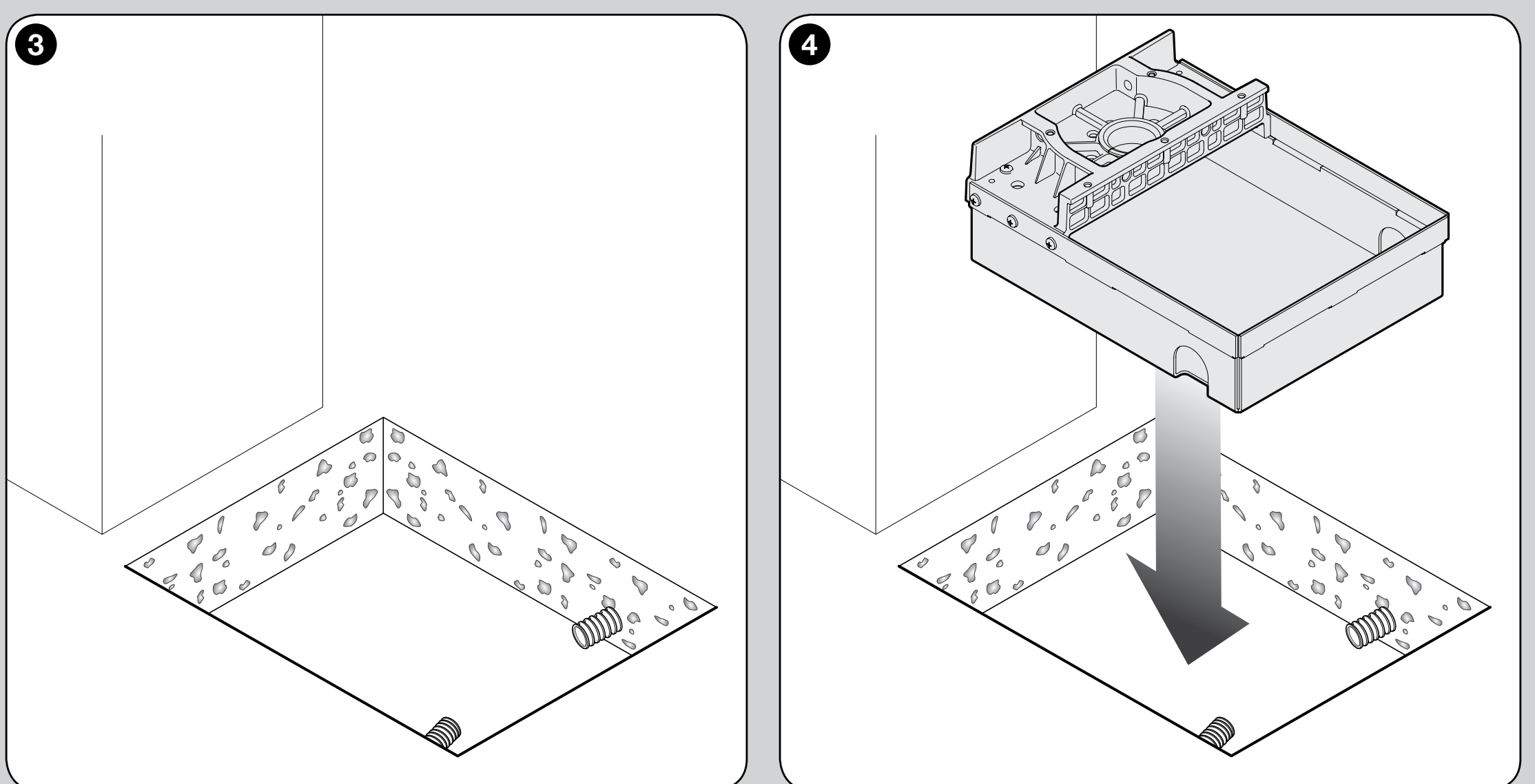

- Gräv en grundgrop som passar boxen. Installera ett separat kabelskyddsrör och ett fungerande dräneringsrör; vatten får inte samlas i boxen.

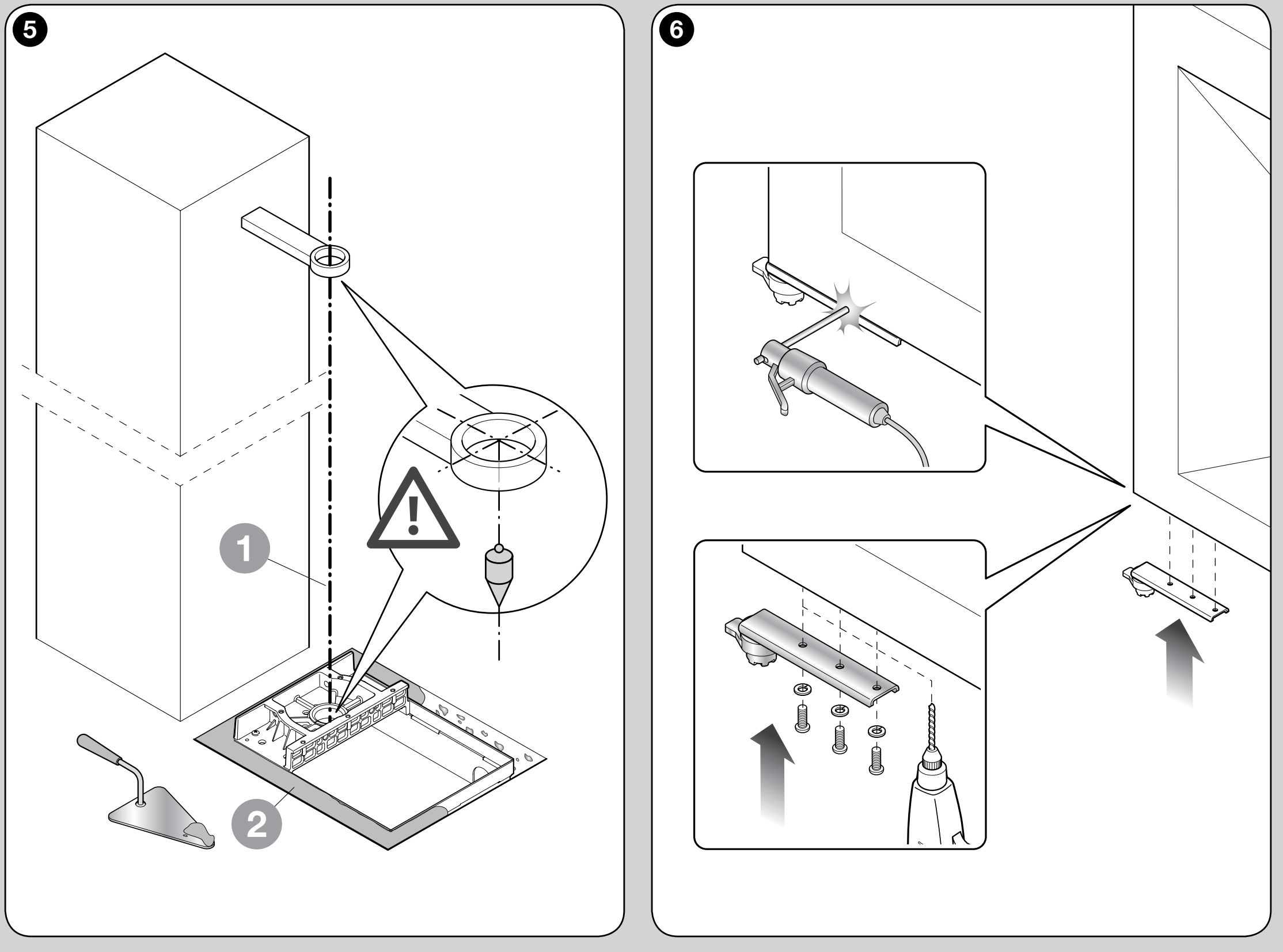

- Placera boxen så att dess axel ligger exakt under den övre gångjärnsaxeln. Gjut fast boxen horisontellt och på rätt höjd.
- Förbered tre gängade hål M10, minst 15 mm djupa, på grindflygelns undersida och fäst armen med tre skruvar. Ett tillräckligt starkt svetsförband är ett alternativ.

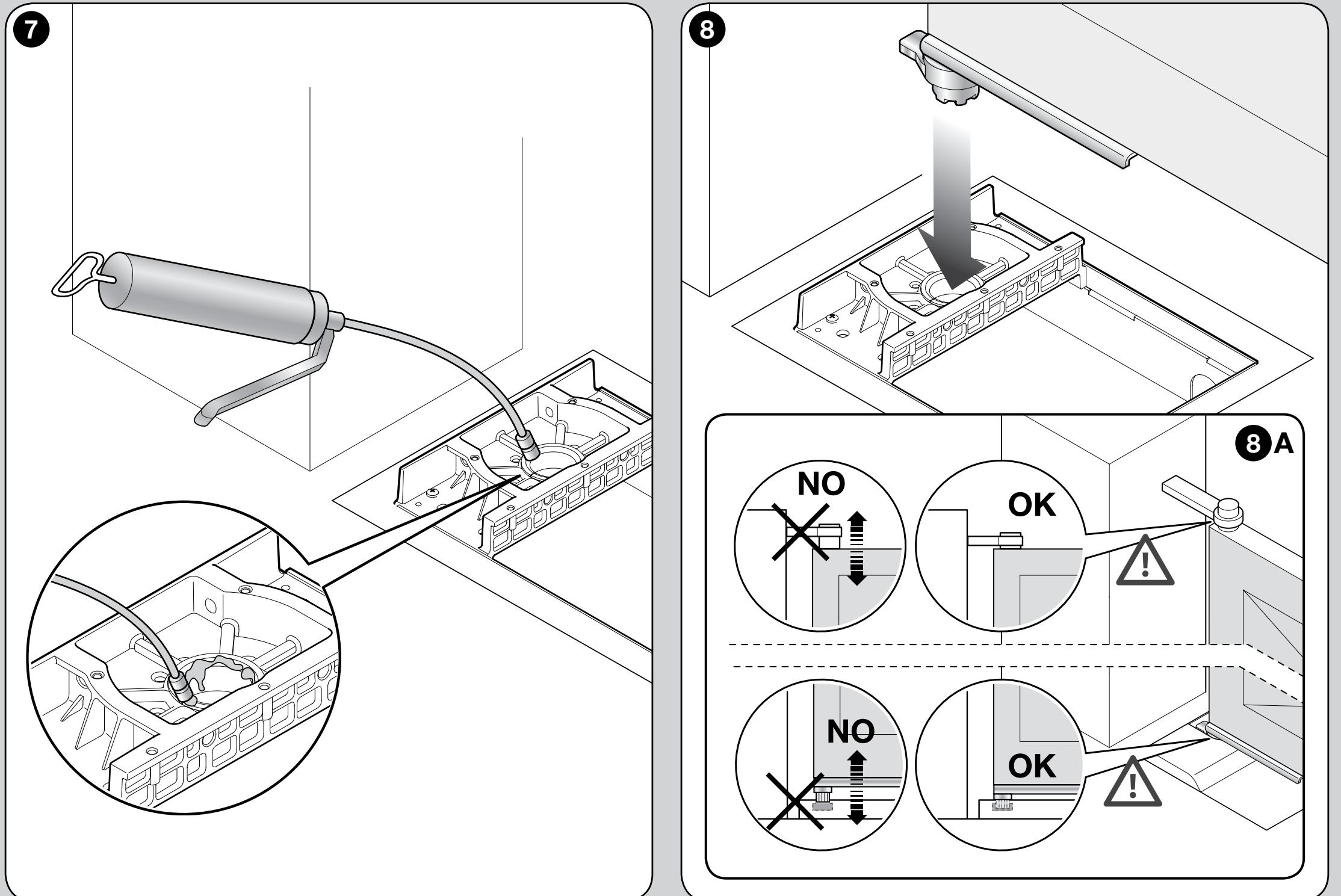

- Smörj boxens bussning och för in armen som är ansluten till grindflygeln. Grindflygeln måste säkras ordentligt i gångjärnen och mot att lyftas upp.

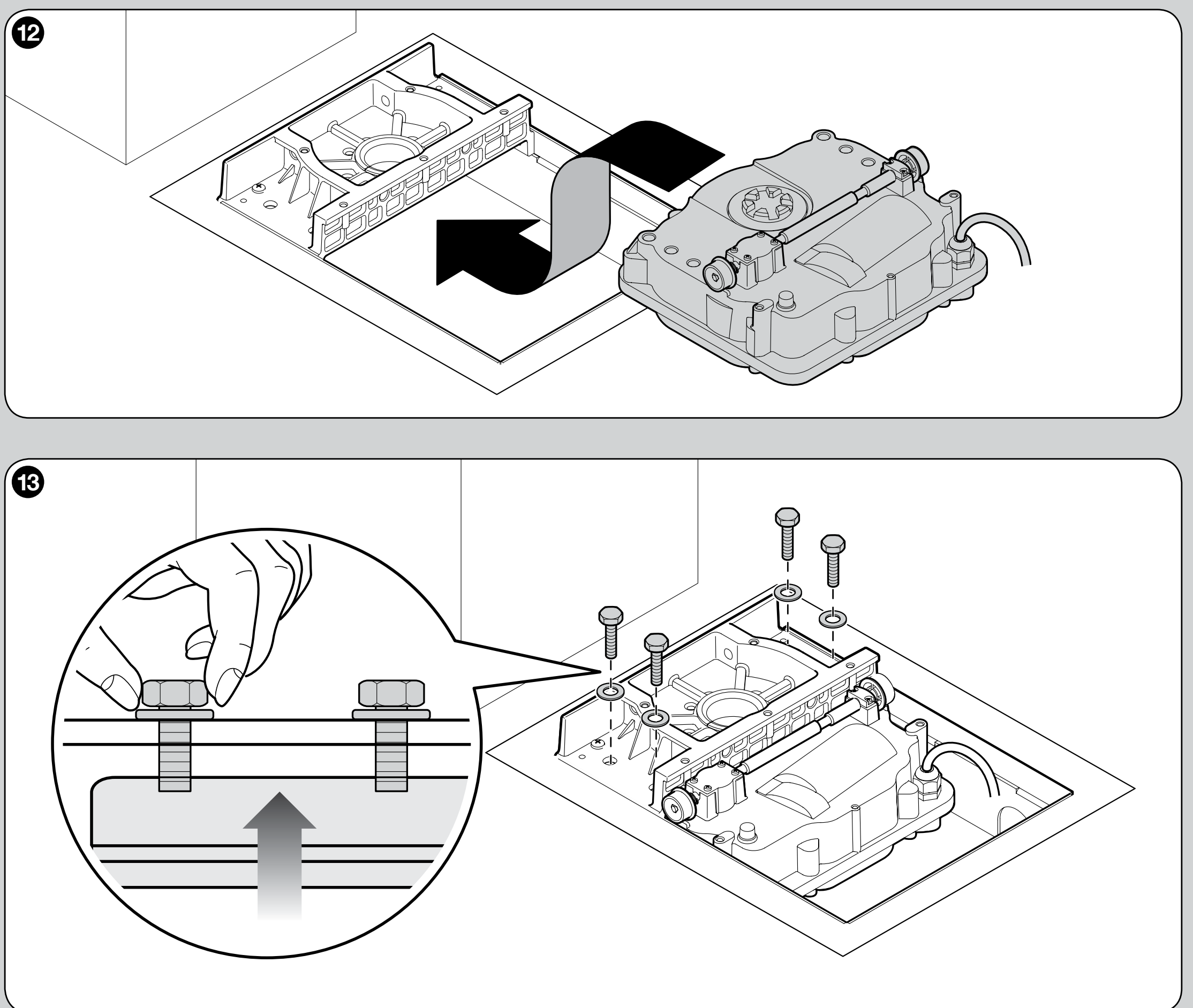

- Ställ in stoppen. Sätt motorn i boxen och dra åt fästet lätt så att motorn lyfts en aning från botten.

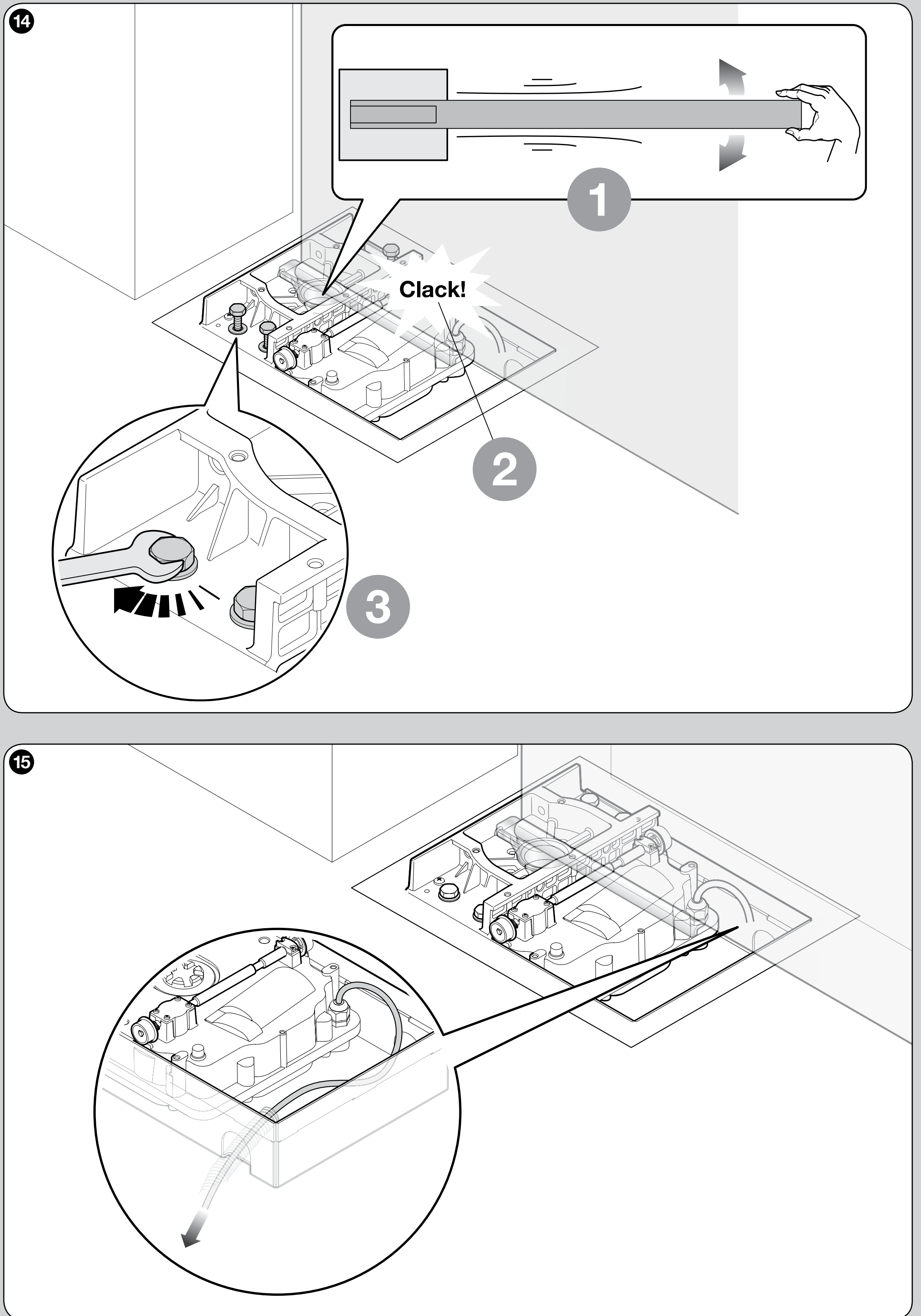

- Rör grindflygeln långsamt så att växeln kopplas in korrekt mot motorn; dra sedan åt fästskruvarna helt.

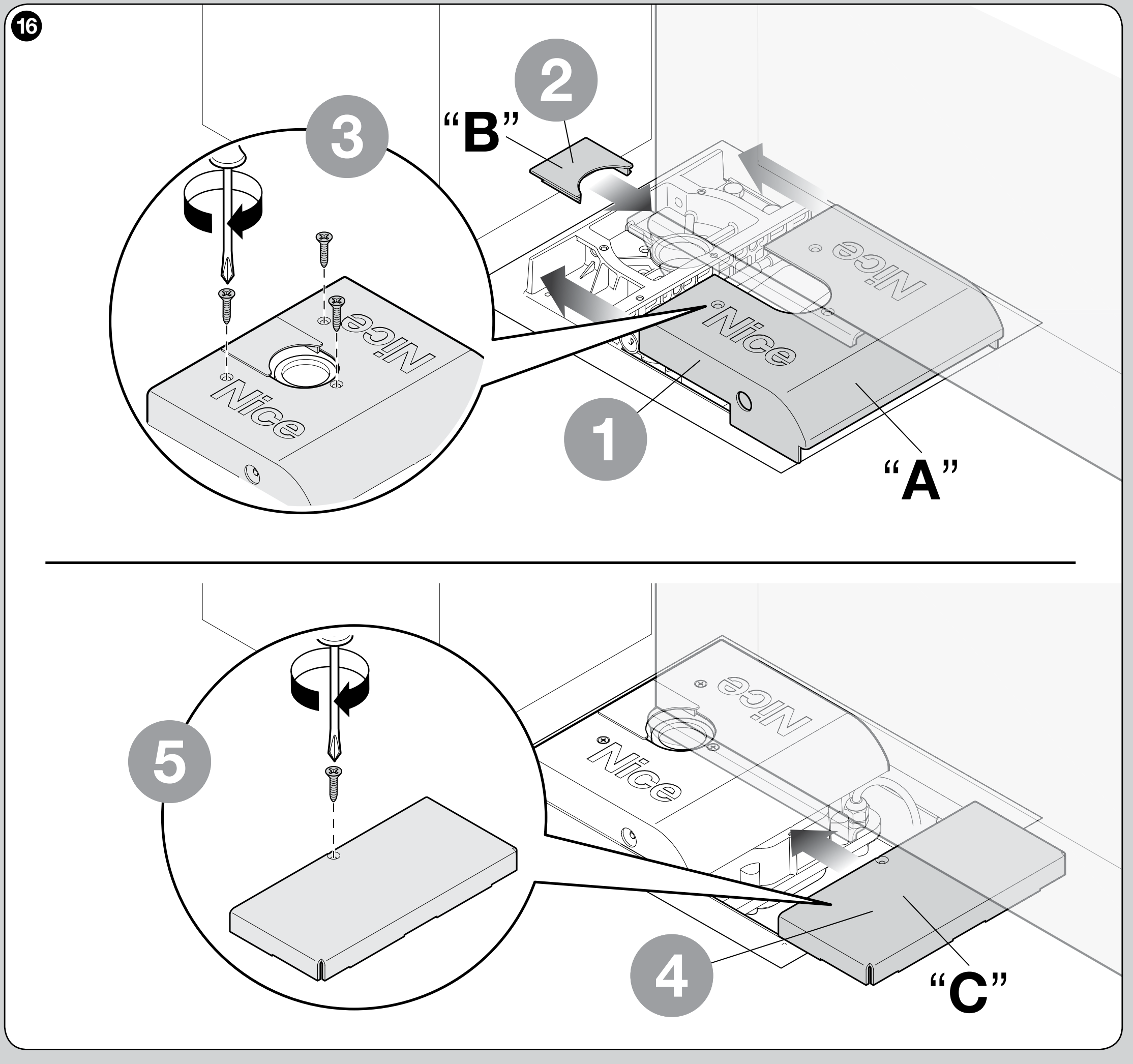

- Dra kabeln ut ur boxen genom skyddsröret. Montera kåporna A, B och C i den ordning som visas på bilden och fäst dem med de medföljande skruvarna.
Motorn har ett metallhölje och kapslingsklass IP67 skyddar motorn vid tillfällig nedsänkning; ersätter inte dränering eller regelbunden rengöring av boxen. Elektriska kopplingar får inte placeras i boxen.

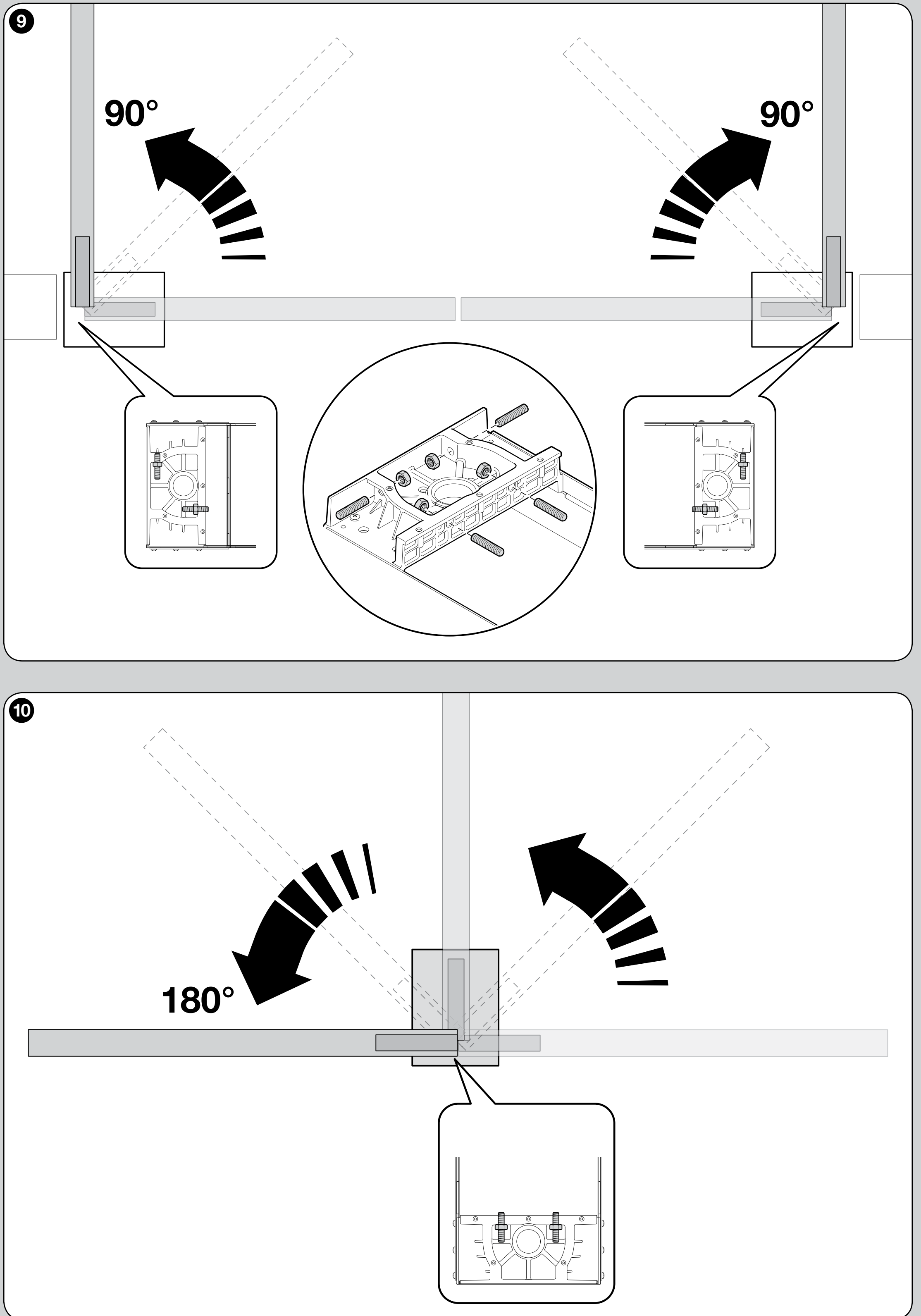

Stopp och öppningsvinkel
Mekaniska stopp begränsar både öppning och stängning. De inbyggda stoppen gör det möjligt att ställa in öppningsvinkeln på 90° ±10° eller 180° ±10°; om egna yttre grindstopp används måste en tekniker kontrollera deras placering och den resulterande vinkeln utifrån den aktuella mekaniska konstruktionen. Ett yttre stopp bekräftar inte i sig att en godtycklig vinkel är lämplig. Vinkeln regleras inte enbart genom styrenhetens inlärningstid. De inbyggda stoppen kan inte ställas in fritt över hela intervallet mellan 90° och 180°.
Dra åt låsmuttrarna när stoppen har ställts in. Kontrollera för hand båda ändlägena, att rörelsebanan är fri och att infästningen sitter stadigt. Lär sedan in lägena i styrenheten.
Anslutning av motor och magnetisk pulsgivare
Matningskabeln är 2 m. Vid längre avstånd ska en lämplig kopplingsdosa användas utanför boxen; skarvning av kabel i fundamentboxen är förbjuden. Koppla från både nätspänningen och batteriet innan anslutning.
| Motorledning SFAB2124 | Anslutning |
|---|---|
| Blå och brun | 24 V DC-matningspar till M-plintarna för respektive motor. Styrenheten bestämmer riktningen; det finns ingen fast, permanent +/−-polaritet. |
| Svart och grå | ENC-ingång för respektive grindblad. På MC824H är pulsgivarens polaritet valfri; ledarparet ska tillhöra samma motor. |
| Gul/grön | Skyddsjord PE; använd aldrig ledaren som motor- eller pulsgivarledning. |
På MC824HR30 ska motorledningen inklusive PE ha en ledararea på 3 × 1,5 mm², pulsgivarkabeln 2 × 1,0 mm²; motor- och pulsgivarkablarna får vara högst 10 m mellan styrenheten och motorn. Anslut ett grindblad till M2 och ENC2. Fullständig information om plintar och anslutningar finns i MC824HR30-manualen.

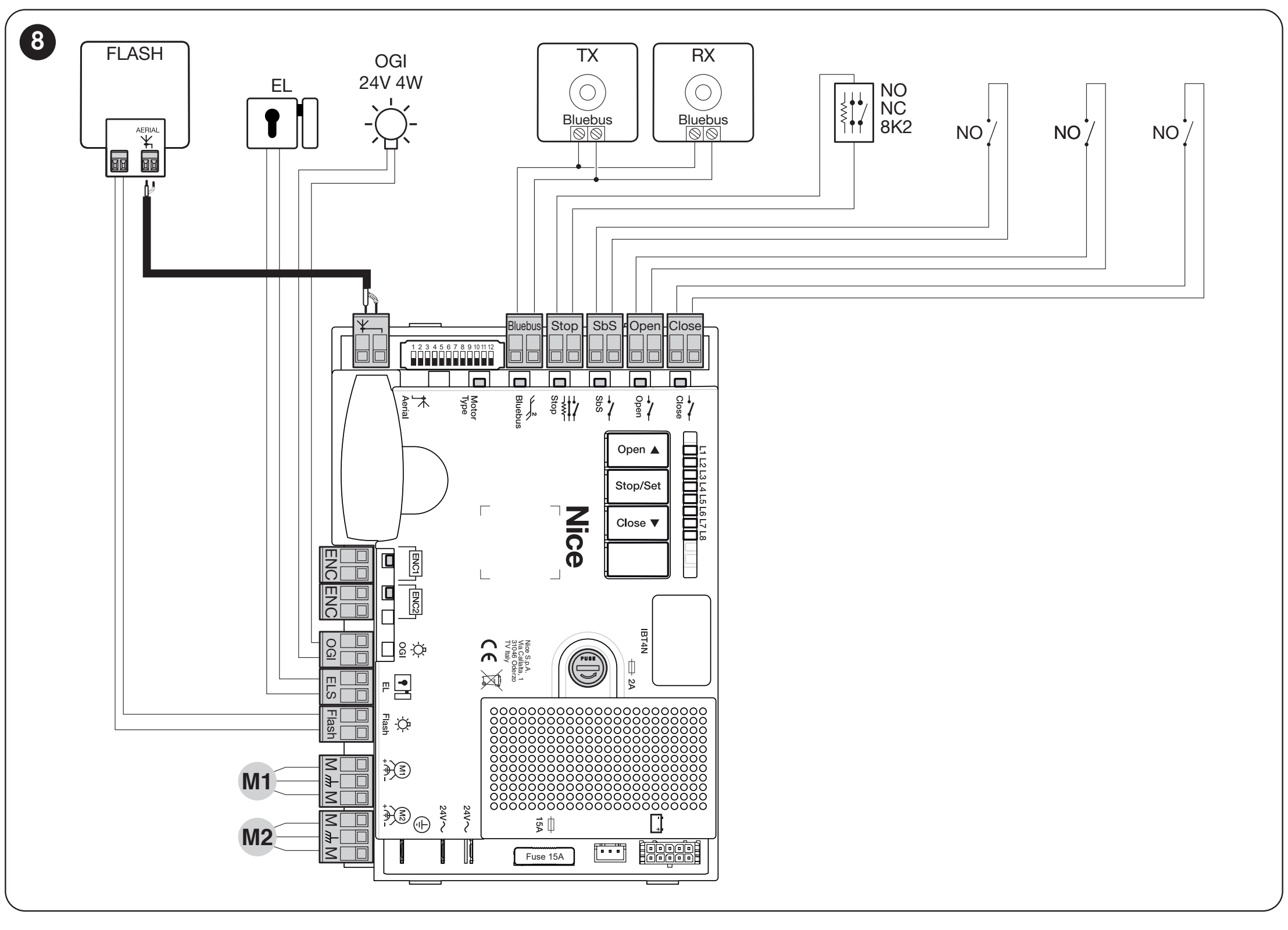

Plintar och tillbehörsmatning på MC824HR30
| Anslutning | Spänning, polaritet och gränsvärde |
|---|---|
| Hjälpmatning | + är den vänstra plinten i SbS-paret; − är den högra plinten i STOP-paret, sett mot plintarna med de läsbara märkningarna STOP och SbS enligt bilden. 24 V DC −30/+50 %, totalt högst 200 mA. |
| BlueBUS | Två ledare för kompatibla fotoceller EPMB och andra enheter. Polaritetsoberoende; det är inte en universell 24 V-utgång. När enheter byts ut måste en ny inlärning utföras. |
| FLASH | 12 V DC, högst 21 W, till exempel ELDC. Plintarna för 24 V-hjälpmatning får inte förväxlas med FLASH-utgången. |
| ELS | 12 V AC, högst 15 VA för ett elektriskt lås; ingen +/−-polaritet. |
| OGI | Indikator för öppen grind: 24 V, högst 4 W. Funktionen beror på utgångsinställningen. |
| SbS / OPEN / CLOSE | Styringång: potentialfri NO-kontakt; anslut inte extern spänning till styringångarna. |
| STOP | Säkerhetsingång enligt vald enhet: NO/NC-kontakt eller resistiv säkerhetslist på 8,2 kΩ. Anslutning och inlärning ska utföras för det faktiska kretskortet. |
Anslut endast enheter som motsvarar spänningen och strömförbrukningen för den aktuella utgången. Välj radiomottagare, batteri och solcellsförsörjning enligt styrenhetens kontakter; detaljerad information om tillbehörsmatning.
Första idrifttagning och kontroll av grinden
Innan strömmen slås på ska grinden kunna förflyttas för hand längs hela rörelsebanan, boxen vara dränerad, stoppen inställda och drivningen låst. Kontrollera skyddsjordledaren, kabeldragningen, fotocellerna och skyddet av riskområden. Montering, nätanslutning och säkerhetsprov ska utföras av en behörig tekniker.
- Koppla från nätspänningen och eventuellt batteri och kontrollera alla anslutningar; det får inte finnas några elektriska skarvar i boxen.
- Återställ strömförsörjningen. På den aktuella styrenheten som beskrivs ska BlueBUS-lysdioden blinka regelbundet en gång per sekund, TX/RX-fotocellernas lysdioder ska blinka och FLASH-varningslampan ska vara släckt. Om statusen är felaktig ska strömmen kopplas från och orsaken åtgärdas.
- Lär in de anslutna enheterna och lär sedan in grindbladens lägen på det kretskort som faktiskt är installerat.
- Kontrollera rörelseriktningen, båda ändlägena, inbromsningen och rätt ordningsföljd för överlappande grindblad.
- Testa varje säkerhetsanordning i dess arbetsläge och mät krafterna på hela grinden.
- Överlämna den fungerande manuella frikopplingen, nycklar, manual och kontrollplan. Grinden får användas först när hela anläggningen har godkänts vid provningen.
För ett grindblad på MC824HR30 ska M2 och dess pulsgivareanvändas; M1 lämnas ledig. För två grindblad ska motorn och pulsgivaren alltid kopplas till samma grindblad. Vid överlappande grindblad öppnas M2 först och stängs sist. Innan inlärningen påbörjas måste teknikern bekräfta läget för motorväljaren för SFAB2124 på det faktiska kretskortet; välj inte läge enbart utifrån ett liknande namn på en annan motor.
Inlärning av anslutna enheter
På den aktuella styrenheten som beskrivs håller du OPEN ▲ och STOP/SET intryckta samtidigt i cirka 3 sekunder. Släpp knapparna när L1 och L2 börjar blinka snabbt. Vänta tills förloppet är klart: STOP-lysdioden förblir tänd och L1/L2 slocknar. Inlärningen måste utföras även om inga enheter är anslutna och upprepas när enheter läggs till eller tas bort.
Automatisk inlärning av ändlägen
På MC824HR30, efter att enheterna har lärts in och motorväljaren har kontrollerats, håller du CLOSE ▼ och STOP/SET intryckta i cirka 5 sekunder; släpp knapparna när L3/L4 blinkar snabbt. För en tvåbladig grind följer långsam stängning av M1, långsam stängning av M2, långsam öppning av M2 och M1 med ett reglerat tidsintervall samt snabb stängning av båda. När förloppet är klart slocknar L3/L4. För ett grindblad används endast M2; följ anvisningarna för enbladig installation i styrenhetens manual.
För en tvåbladig grind måste M1 stängas först. Om M2 rör sig i stället ska du avbryta inlärningen med OPEN- eller CLOSE-knappen. Koppla från både nätspänningen och batteriet, byt plats på M1/M2-anslutningarna och deras pulsgivare på styrenheten och upprepa inlärningen.
Om den första rörelsen sker i fel riktning ska du omedelbart avbryta inlärningen med OPEN- eller CLOSE-knappen. Åtgärda ledningarna först efter att strömmen har kopplats från och upprepa sedan inlärningen. Om en fotocell eller STOP aktiveras avbryts inlärningen och L1 börjar blinka; åtgärda orsaken och börja om. Äldre kretskort kan ha ett annat förfarande.
Inställningar, fjärrkontroller och service av styrenheten
| Vad behöver du ställa in? | Förfarande på aktuell styrenhet |
|---|---|
| Inlärning av enheter | Inlärning av enheter |
| Inlärning av positioner | Inlärning av positioner |
| Automatisk stängning och paus | Automatisk stängning och paus |
| Motorkraft | Motorkraft |
| Parkoppling av fjärrkontroller | Parkoppling av fjärrkontroller |
| Batteri och batterikontakt | Batteri och batterikontakt |
| Styrenhetsdiagnostik | Styrenhetsdiagnostik |
Försök inte åtgärda kärvande gångjärn eller ett översvämmat hölje genom att öka kraften. Kontrollera säkerheten på nytt efter ändringar av positioner, ändlägen eller kraft. Att radera fjärrkontroller och återställa kretskortet är två olika åtgärder; följ proceduren för den styrenhet du faktiskt har.
När drivenheten inte fungerar som den ska
| Symptom | Vad du bör kontrollera |
|---|---|
| Grindbladet är trögt även när det är frikopplat | Gångjärn, höljesjustering, deformationer och ändlägen. Åtgärda först den mekaniska orsaken; montering. |
| Det står vatten i höljet | Koppla från strömförsörjningen. Rengör och kontrollera dräneringen; underhåll. Skadade elektriska komponenter måste kontrolleras av en tekniker. |
| Motorn startar inte eller stannar | Kontrollera strömförsörjning och säkringar på styrenheten, STOPP-status och fotoceller samt felsignaler. Koppla inte förbi skyddsanordningarna; diagnostik. |
| Motorn går, men grindbladet rör sig inte | Kontrollera att den manuella frikopplingen inte är aktiverad och att motorn är mekaniskt kopplad till grindbladet. Frikoppling och återgång till drift. |
| Grindbladet rör sig i fel riktning | Kontrollera motorledningarna efter att strömmen kopplats från och lär in positionerna på nytt; motoranslutning. |
| Endast fjärrkontrollen fungerar inte | Kontrollera sändarens batteri, kodningskompatibilitet, antennen och att knappen har programmerats i rätt mottagare. |
Underhåll och säker användning
Utför kontrollen minst var sjätte månad, och oftare vid krävande förhållanden enligt teknikerns underhållsplan. Koppla från både elnätet och reservströmkällan före ingrepp och säkra grindbladet så att det inte kan röra sig.
- Rengör höljet och dräneringen; vatten och smuts får inte blockera mekanismen.
- Kontrollera att motorn, grindbladet och ändlägena sitter fast samt kontrollera kablarnas skick och den manuella frikopplingen.
- Kontrollera smörjningen av mekaniska kontaktytor enligt monteringsanvisningen.
- Upprepa det manuella testet av rörelsebanan samt testa fotocellerna och övriga säkerhetsanordningar.
- Kraftmätning och reparationer ska utföras av en tekniker; använd inte en skadad enhet.
Grinden måste hållas under uppsikt medan den rör sig. Förvara fjärrkontroller utom räckhåll för barn, gå inte in i rörelsebanan och använd säker manuell frikoppling vid fel. Om grindbladet har en gångdörr måste öppning av den blockera drivenheten.

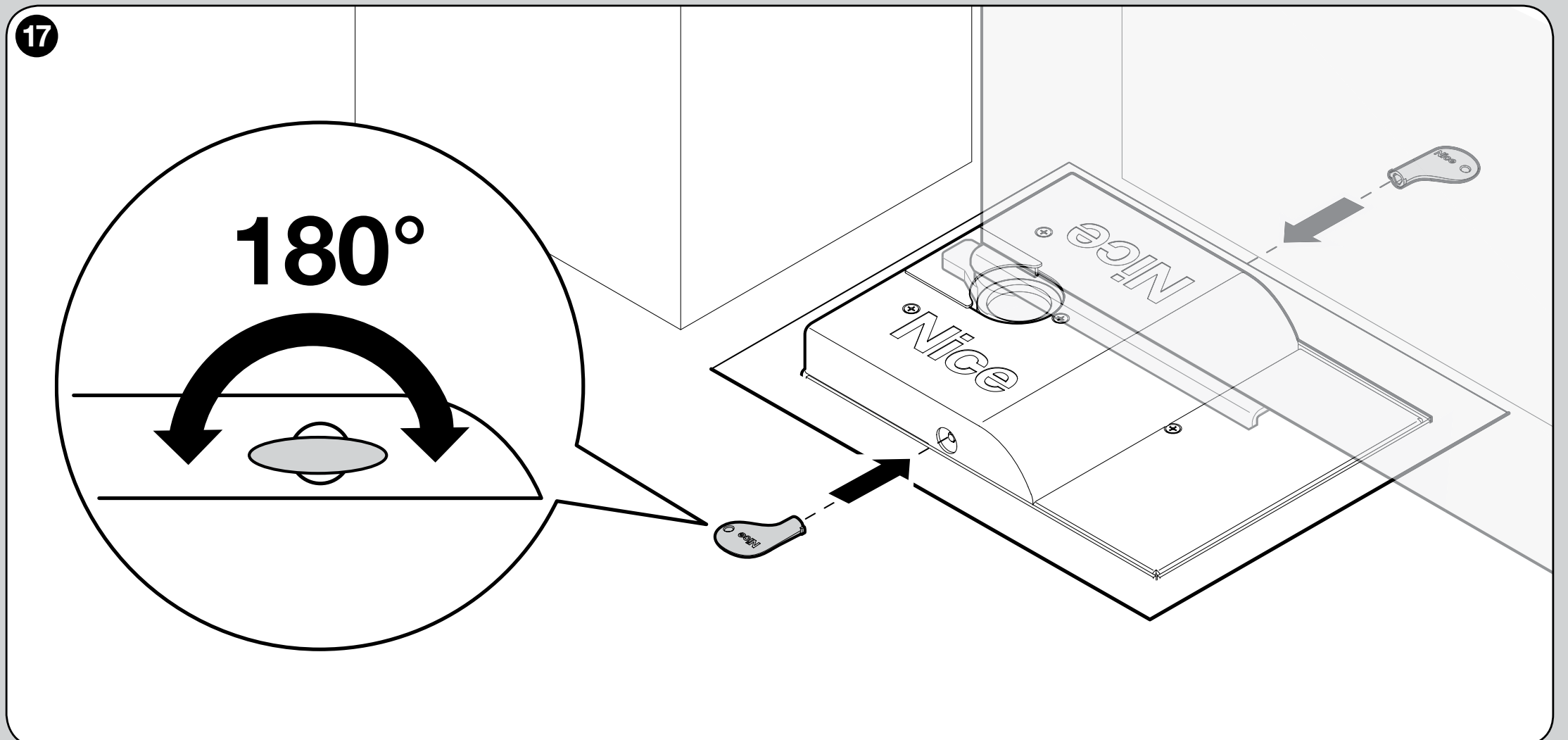

Manuell frikoppling vid strömavbrott
- Stäng av strömmen och säkra grindbladet så att det inte kan röra sig av sig självt.
- Sätt in den trekantiga nyckeln i ett av de två sidohålen i det övre skyddet.
- Vrid nyckeln 180° åt valfritt håll och flytta grindbladet för hand.
- Sätt in nyckeln igen för att återställa driften och vrid den 180°. Drivenheten kopplas åter ihop vid styrenhetens första kommando; kontrollera att den fungerar säkert.
Tekniska data och mått
| Parameter | SFAB2124 |
|---|---|
| Motor | 24 V DC, magnetisk encoder; utan styrenhet |
| Maximalt / nominellt vridmoment | 250 / 120 Nm |
| Toppström / maximal ström | 5 / 2 A |
| Toppeffekt / maximal effekt | 120 / 50 W |
| Hastighet utan belastning / vid nominellt vridmoment | 1,25 / 1 varv/min |
| Drift | 60 cykler/h vid 90°; hälften vid 180° |
| Kapslingsklass och temperatur | IP67; −20 till +50 °C |
| Endast motorns mått | 235 × 206 × 96,5 mm |
| Endast motorns vikt | 6 kg; vikten för höljet och tillbehören bedöms separat |
| Kabel | 2 m matningskabel medföljer |

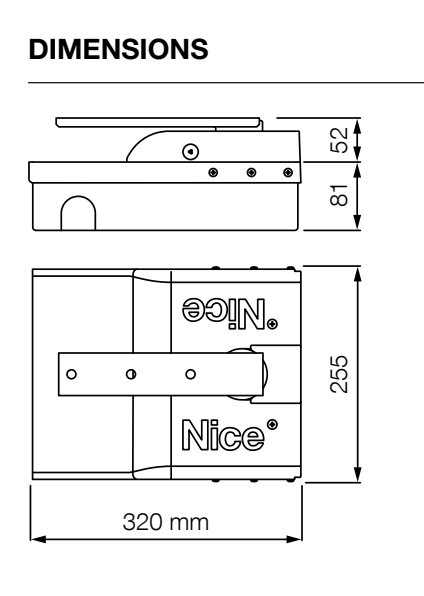

| Fundamentbox | SFABBOX; bredd 320 mm, boxhöjd 81 mm, utskjutande del enligt ritning 52 mm |
Produktvy
