NICE Robus RB1000 – separat drivsystem för skjutgrindar (A)
| Produkttillgänglighet: | I lager | Vi skickar normalt varor inom 24 timmar. |
|---|
i lager
8 409,95 kr inkl. moms
| Vikt |
|---|
| 14 kg |
Produktbeskrivning NICE Robus RB1000 – separat drivsystem för skjutgrindar (A)
NICE Robus RB1000 grindmotor är avsedd för skjutgrindar med en vikt på upp till 1000 kg och en passagebredd på upp till 12 m. Den har en elektromekanisk stoppbrytare. Motorn är intereversibel. Detaljerade tekniska egenskaper ». Ladda ner manualen ».
(Passar den här motorn för mig?)
Jämför med andra motorer:
| « Svagare motor | Alternativ grindmotor | Kraftigare motor » |
|---|---|---|
|
|
|
|
Denna produkt – en fristående motor till skjutgrind NICE Robus RB1000 (vår kod NICE-RB1000-A) – innehåller:
- elektromekanisk NICE Robus RB1000-motor med en kapacitet på 1000 kg och en maximal grindbladslängd på 12m samt en inbyggd (men löstagbar) styrenhet RBA3R10 utan radiomottagare (OXI).
- 2 × frikopplingsnycklar för manuell manövrering av motorn (behövs vid strömavbrott)
- monteringskomponenter för motorn, förankringselement och fäste, stopp för motorns gränslägesbrytare
- monteringsmanual
Prisvärda satser som innehåller motorn NICE Robus RB1000:
| Motorsats med tillbehör » | Motorsats med tillbehör och kuggstång » |
|---|---|
|
Robus-motor för grindar upp till 1000 kg, fjärrkontroll, fotoceller, varningsljus och nyckelbrytare. |
ROBUS-motor för grindar upp till 1000 kg, kuggstång, fjärrkontroll, fotoceller, varningsljus och nyckelbrytare. |
Motorn är kompakt, säker och praktisk – idealisk för både privat och kommersiellt bruk. Slagtåligt hölje, stomme i aluminiumlegering med epoxylackering.
Motorn lämpar sig för automatisering av skjutgrindar med en vikt på upp till 1000 kg och en grindbladslängd på 12 m. Värdena gäller under de förhållanden som tillverkaren anger, såsom väderpåverkan, temperaturskillnader, grindens styvhet och framför allt att grinden löper lätt. Detta går inte alltid att uppnå eller påverka. Därför rekommenderar vi att NICE Robus RB1000-motorn helst används för grindar med 80 % av dessa värden. Se kapitlet Val av grindmotor för mer information.
Mycket användarvänlig teknik BlueBUS gör det möjligt att strömförsörja och styra upp till 7 par fotoceller med en tvåledarkabel.
Temperatursensorn anpassar motorns dragkraft efter klimatförhållandena. Motorn har även ett temperaturskydd.
Justerbar hastighet,, kraft och paustid för automatisk stängning av motorn och mycket mer, se Programmering.
Diagnostik med hjälp av varningslampan.
Kugghjul modul 4 är kompatibel med kuggstången i vårt sortiment.
Robus 1000-drivsystemets funktion "Slavenheten" säkerställer automatisk synkronisering av två motorer. Det innebär att det går att automatisera två skjutgrindar som körs mot varandra.
Drivsystemet NICE Robus RB1000 är ett elektromekaniskt drivsystem som lämpar sig för klimatförhållandena i Slovakien och uppfyller alla europeiska säkerhetsnormer.
Tillbehör som är kompatibla med NICE Robus RB1000
Vi rekommenderar också att du köper till kompatibla tillbehör som tillval till drivsystemet, eller väljer ett färdigmonterat förmånligt prissatt paket:
| Vad | Varför | Typ |
|---|---|---|
| Signallampa | Indikerar grindens rörelse genom att blinka – lämplig vid utfarter med dålig sikt. Inkluderar även en antenn – ger fjärrkontrollen längre räckvidd. |
Eventuellt alla signallampor med 12V-24V strömförsörjning från andra tillverkare. |
| Fotoceller | Upptäcker hinder när grinden stängs och stoppar rörelsen – grinden kör inte på bilar eller personer. | |
| Sändare | För fjärrstyrning av grinden. | |
| Mottagare |
För fjärrstyrning av grinden. |
|
| Antenn |
För bättre räckvidd för fjärrkontrollen. |
|
| Knappsats |
Om du skulle glömma fjärrkontrollen, eller om många fordon eller personer behöver komma in och du inte vill ge alla en fjärrkontroll eller öppna grinden manuellt. |
|
| Nyckelbrytare |
För att styra grinden med en nyckel via en brytare som med kabel kan anslutas till drivenheten på valfri plats. |
|
| Kortläsare |
Styr drivenheten genom att hålla ett kort eller en nyckelbricka mot kortläsaren. |
|
| Kuggstång |
Nödvändig för att automatisera drivenheten.
|
|
| Reservkraft | Säkerställer att grinden fungerar vid strömavbrott. |
Manualer och dokument för nedladdning
NICE Robus RB1000 i korthet
NICE Robus är en produktserie självlåsande elektromekaniska växelmotorer för skjutgrindar. De levereras med en inbyggd (men löstagbar) styrenhet NICE RBA3R10 med SM-kontakt för externa mottagare radiosignal NICE SMXI, eller NICE OXI. Elektrisk anslutning av externa enheter (fotoceller, varningsljus, osv.) har i produktserien NICE Robus för skjutgrindar förenklats genom användning av tekniken BlueBUS, som gör det möjligt att ansluta flera enheter till en gemensam kontakt med endast en tvåledarkabel, där polariteten inte ens behöver beaktas. Den automatiska styrningen är beroende av strömförsörjning, men vid strömavbrott kan växelmotorn förstås frikopplas med en särskild frigöringsnyckel, så att grinden kan manövreras manuellt. Det går också att köpa till ett tillval: reservbatteri NICE PS124, som gör det möjligt att styra grindens drivenhet även vid strömavbrott.
Val av drivenhet – passar drivenheten NICE Robus RB1000 till min grind?
Varje grind har sin egen storlek (och därmed hävarm) och vikt (och därmed hävarmens tyngdkraft) och varje drivenhet har sina begränsningar. Drivenheten NICE Robus RB1000 kan användas för grindblad med följande längder och grindvikter:
|
Antal cykler/timme Antal cykler i följd |
Grindbladets vikt | |||||||
| Upp till 200 kg | 200- -400 kg |
400- -500 kg |
500- -600 kg |
600- -800kg |
800- -900kg |
900- -1000kg |
||
|---|---|---|---|---|---|---|---|---|
|
D
k |
Upp till 4 m |
50 |
45 |
37 19 |
30 |
25 12 |
22 11 |
20 10 |
| 4–6 m | 33 16 |
29 14 |
24 12 |
20 10 |
16 8 |
15 7 |
13 |
|
| 6–8 m | 25 12 |
22 11 |
19 9 |
15 7 |
13 6 |
11 5 |
10 4 |
|
| 8–10 m | 20 10 |
18 9 |
15 7 |
12 6 |
10 5 |
9 4 |
8 3 |
|
| 10–12 m | 16 8 |
14 7 |
12 6 |
10 5 |
8 4 |
7 3 |
6 2 |
|
I princip grindbladets längd avgör det maximala antalet cykler per timme samt antalet cykler i följd, det vill säga anger hur länge motorn kan vara i drift. En högre vikt minskar antalet sådana cykler ytterligare i procent, på grund av den större belastningen på motorn, och avgör även den högsta tillåtna hastigheten vid den aktuella belastningen. Motorn är utrustad med en anordning (temperatursäkring) som mäter både motortemperaturen och omgivningstemperaturen och minskar antalet möjliga cykler i motsvarande grad.
Gränsvärden för NICE Robus RB1000-motorn
De angivna värdena rekommenderas av tillverkaren NICE. Av erfarenhet rekommenderar vi att lämna en säkerhetsmarginal för motorn på cirka 80 % av de angivna värdena:
| Maximalt | Rekommenderat | |
|---|---|---|
| Grindbladets längd | 12 m | 9,5 m |
| Grindbladets vikt | 1000 kg | 800 kg |
Om motorn används maximalt minskar dock dess livslängd – se den ungefärliga beräkningen av motorns livslängd utifrån belastningsfaktorer:
Livslängd för NICE Robus RB1000-motorn
Beräkna belastningsindexen för grindbladets vikt och längd i tabellen nedan och lägg till index för övriga faktorer om de förekommer. Läs sedan av motorns livslängd i antal cykler i diagrammet.
Exempel: Jag har en grind med en fri passage på 4,5 m och en konstruktionsvikt inklusive fyllning på upp till 200 kg (standardgrind). Jag beräknar längdindexet till cirka 15 + grindens viktindex 10 + för säkerhets skull lägger jag till 10 för lägre temperatur eftersom vi har kalla vintrar. Då blir det totala indexet 35. Av diagrammet kan jag avläsa att motorns livslängd är cirka 120 000 cykler. Med 10 manövreringar per dag motsvarar det en livslängd på cirka 32 år.
| Automatiseringens egenskaper | Index | Livslängdsdiagram |
|---|---|---|
| Grindbladets vikt |
Rekommenderat maximalt totalt index är upp till 75 %. (Dvs. 40 000 cykler, vilket vid normal drift med 10 cykler per dag motsvarar 10 år)
|
|
| Upp till 200 kg | 5 | |
| 200–400 kg | 10 | |
| 400–600 kg | 20 | |
| 600–700 kg | 30 | |
| 700–800 kg | 40 | |
| 800–900 kg | 50 | |
| 900–1 000 kg | 60 | |
| Grindbladets längd | ||
| Upp till 4 m | 5 | |
| 4–6 m | 10 | |
| 6–8 m | 20 | |
| 8–10 m | 35 | |
| 10–12 m | 50 | |
| Övriga faktorer (om sannolikheten för att de förekommer är större än 10 %) | ||
| Omgivningstemperatur över 40 °C eller under 0 °C, eller luftfuktighet över 80 % | 10 | |
| Dammig miljö | 15 | |
| Salt miljö | 20 | |
| Aktivering av fotoceller | 10 | |
| Aktivering av STOP-ingången | 20 | |
| Hastighet högre än ”L4 – Snabb” | 15 | |
| Funktionen ”rush” aktiverad | 20 | |
Montering av NICE Robus RB1000-drivenheten
Monteringssättet för drivenheten är olika för en spårgående skjutgrind och en fribärande skjutgrind olika. För en spårgående grind monteras drivenheten vanligtvis i höjd med marknivån, medan en fribärande grind behöver drivenheterna höjas med exempelvis gängstänger (gängstång Ø8), ett egentillverkat fäste, genom att gjuta upp betongfundamentet eller liknande. Den avgörande faktorn är kuggstångens höjdplacering, så att den passar perfekt i drivenhetens kugghjul. Se Kuggstången och dess ändstopp.
Kabeldragning
En typisk (tillval) kopplingslösning för drivenhet med tillbehör ser ut så här:
Tillbehörslista
|
|
Kabellista
| Ändamål | Typ | Maxlängd |
|---|---|---|
| A. Strömförsörjning | 3×1,5 mm2 | 30 m, vid längre sträcka 3×2,5 mm2 + jordning |
| B. Varningsljus med antenn |
2×0,5 mm2 |
20 m 20 m (rekommenderad längd under 5 m) |
| C. Fotoceller | 2×0,5 mm2 | 30 m, över 30 m 2×1 mm2 |
| D. Nyckelbrytare | 4×0,5 mm2 | 50 m (eller 2 st. 2×0,5 mm2) |
| E. Statiska säkerhetslister | 2×0,5mm2 | 30m |
| F. Rörliga säkerhetslister | 2×0,5mm2 | 30m |
Montering
Se "På vilken höjd ska jag montera drivenheten".
Kuggstång och dess ändstopp
Grindens rörelse bygger på att drivningens kugghjul överför sitt vridmoment till en linjär rörelse via kuggstången på drivningens kuggstång. De vanligaste typerna av kuggstänger är två:
 |
Kuggstång av nylon (eventuellt med stålförstärkning) – fästs på grinden med självgängande skruvar genom öglorna. Passar bäst för relativt lätta och korta grindar. Rörelsen är tyst tack vare friktionen mellan stålkugghjulet och nylonkuggstången. |
 |
Kuggstång av stål – fästs på grinden genom att gängade fästöron svetsas fast. Kuggstången skruvas sedan fast i dem. Används för längre och tyngre grindar. Rörelsen är något mer högljudd på grund av friktionen mellan stålkugghjulet och stålkuggstången. |
Det avgörande är att kuggmodulen på drivenheten är kompatibel med kuggstångens modul. Drivenheten NICE Robus RB1000 har kuggmodul 4.
Drivenheten känner av ändlägena vid öppning och stängning med hjälp av ändstopp som monteras på kuggstången:
| 1. Justera drivenheten så att den står plant med hjälp av de fyra justeringspunkterna | 2. Grinden och drivenheten måste stå plant | 3. Lämna ett mellanrum på cirka 1–2 mm mellan kuggstången och drivenhetens kugghjul så att grindens vikt inte belastar drivenheten. |
 |
 |
 |
| 4. Dra åt drivenhetens infästning så att den inte rör sig när den driver grinden | 5. För grinden till öppet/stängt läge och montera ändstoppen så att de aktiverar drivenhetens brytare i ändläget. | |
 |
 |
Anslutning av NICE Robus RB1000-drivenheten
Kom ihåg att bryta strömmen innan du ansluter, kopplar bort eller ändrar anslutningen av drivenheten till elnätet eller av extrautrustning, antingen vid säkringen, genom att ta ur strömförsörjningens säkring, eller genom att koppla bort reservbatteriet.
...till elnätet
 |
För att drivenheten ska fungera grundläggande behöver du bara ansluta till drivenheten strömförsörjningen.
Anslutningen är enkel:
|
...extrautrustning
Styrenhet NICE RBA3R10 till drivenheten NICE Robus RB1000 har följande ingångar och utgångar för extrautrustning:
| Ingång/utgång | Beskrivning |
|---|---|
| Utgång för upp till två 12 V-varningsljus NICE LUCYB (eller NICE MLBT) med en 12 V 21 W-lampa | |
| S.C.A. (Indikator) |
Utgång för indikator (24 V 4 W). Funktionen kan ställas in genom programmering på nivå II, för L4, se Programmering nivå II, L4 – utgångsindikator. |
| Ingång för parallellanslutning av kompatibla enheter som använder tekniken BlueBUS med en tvåledarkabel som överför både strömförsörjning och kommunikationssignal. | |
| STOP (Stopp) |
Ingång för enheter som stoppar grindens rörelse. Följande enheter kan anslutas:
|
| Ingång för enheter som stegvis styr grindens rörelse (se Stegvis styrning av grindens rörelse). Normalt öppna enheter (NO) kan anslutas. | |
| OPEN (Öppna) |
Ingång för enheter som styr grindens öppningsrörelse (se Öppning av grinden). Normalt öppna enheter (NO) kan anslutas. |
| CLOSE (Stäng) |
Ingång för enheter som styr grindens öppningsrörelse (se Stängning av grinden). Normalt öppna enheter (NO) kan anslutas. |
| AERIAL (Antenn) |
ingång för radiomottagarens antenn. Antennen är vanligtvis inbyggd i varningsljuset, till exempel NICE LUCYB, NICE MLBT, alternativt kan en separat extern antenn användas NICE ABFKIT. |

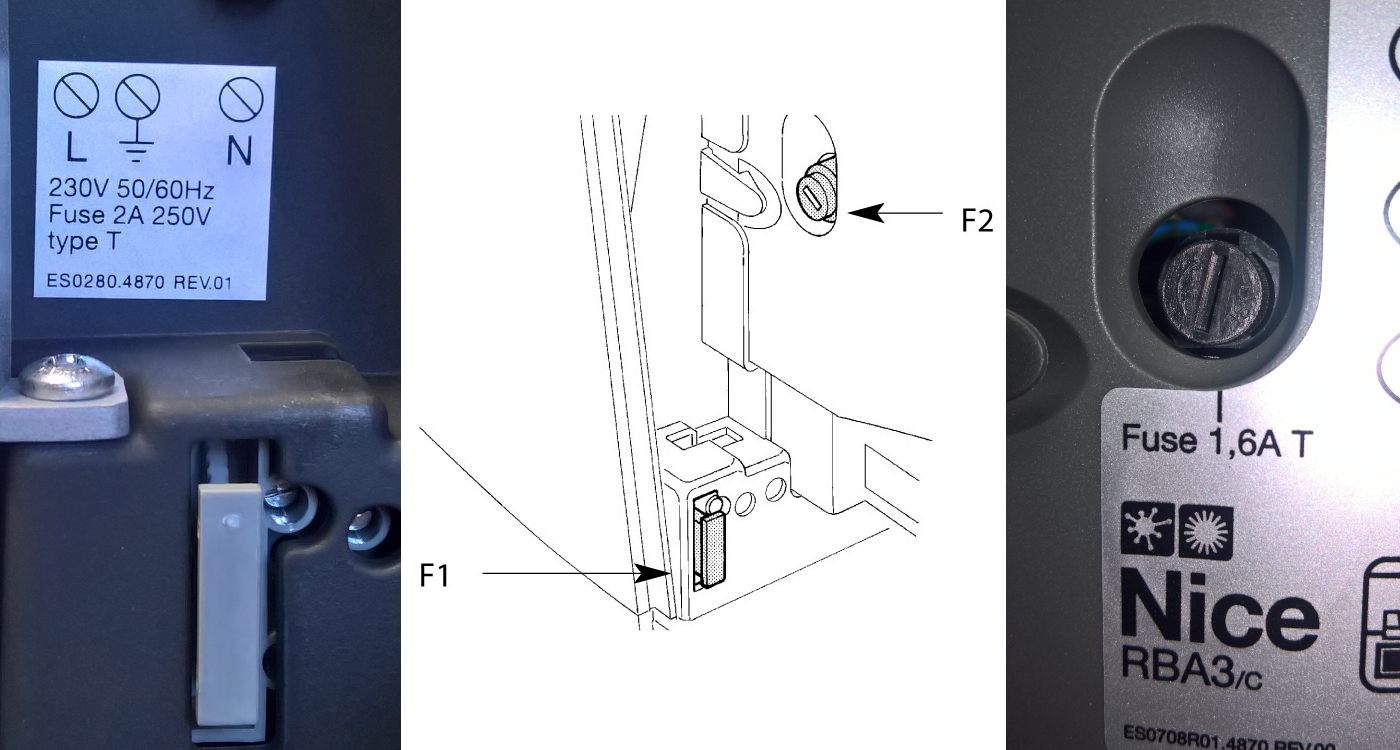

Drivningens säkringar
|
I drivningen finns två säkringar:
|
||||||||||||
Standardkopplingsschema:
Drivningens fotoceller
Den mycket användarvänliga BlueBUS-tekniken gör det möjligt att strömförsörja och styra upp till 7 par fotoceller med en tvåledarkabel.
Anslutning av flera fotocellspar NICE EPMB till datanätverket NICE BlueBUS
Placera fotocellerna runt grinden eller porten enligt exempelsituationerna för fullständig anslutning och ställ in byglarna enligt bygeltabellen för fotocellerna NICE EPMB till grinddrivningen. För att undvika störningar mellan par som är placerade nära varandra måste sändarnas och mottagarnas riktning följa dessa exempelsituationer, följ riktningen för sändarna TX och mottagarna RX. Anslut fotocellerna parallellt enligt bilden (polariteten behöver inte följas):
Om du vill att fotocellerna ska fungera som grindöppnare (se FA1 och FA2 i exempelsituationerna), det vill säga att de öppnar grinden när du kör ett fordon mellan deras optiska axlar, måste förbindelsen brytas A på sändaren TX och mottagaren RX, se bilden:
Exempelsituation för anslutning av fotoceller
Tabell över byglar för NICE-fotoceller EPMB till grinddrivning
 |
Anslutning av flera fotocellspar till systemet BlueBUS görs genom att ställa in olika kombinationer av byglar. Varje anslutet par måste ha en unik bygelkombination. Se till att inga två par med samma kombination finns i samma BlueBUS-datanätverk. Inom ett fotocellspar måste bygeln ställas in på samma värde på både sändaren TX och mottagaren RX. Om bygeltypen bara använder en eller ingen bygel ska de återstående alltid sparas för framtida bruk. |
| Fotocellsparets beteckning | Bygelinställning med kombination av byglar |
|---|---|
| FOTO |  |
| FOTO II |  |
| FOTO 1 |  |
| FOTO 1 II |  |
| FOTO 2 |  |
| FOTO 2 II |  |
| FOTO 3 |  |
|
FA1 |
 |
|
FA2 |
 |
Om en fotocell av någon anledning behöver bytas ut räcker det att ställa in samma bygel som på den ursprungliga, och du behöver inte genomföra fasen för identifiering av enheterna.
Radiosignalmottagare för drivsystem
 |
Drivsystem NICE Robus RB1000 levereras med styrenheten NICE RBA3R10, som har en SM-kontakt för anslutning av en extern radiomottagare (t.ex. NICE OXI, NICE SMXI). Den här mottagaren krävs för att ta emot kommandon som skickas från fjärrkontroller, och är alltså en förutsättning för att kunna fjärrstyra skjutgrinden med en fjärrkontroll. |
Val av grindens rörelseriktning
Välj skjutgrindens rörelseriktning med hänsyn till var drivsystemet är placerat i förhållande till skjutgrindens grindblad. Titta på grinden från den sida där drivsystemet är placerat.
 |
 |
| Om grinden öppnas åt vänster ställer du omkopplaren åt vänster. | Om grinden öppnas åt höger ställer du omkopplaren åt höger. |
Omkopplaren sitter på höger sida av styrenheten RBA3R10 i mitten.
Identifiering av anslutna enheter till drivsystemet
Efter varje anslutning, frånkoppling eller ändring av anslutningen av extrautrustning till BlueBUS-ingångarna och STOP måste en identifieringsfas för extrautrustningen. Drivsystemet påminner dig om att den här åtgärden behöver utföras genom att LED-lamporna L1 och L2 blinkar.
 |
|
Identifiering av skjutgrindens grindbladslängd
För att grinden ska fungera korrekt (särskilt beräkningen av accelerations- och retardationssträcka samt delöppning) måste drivsystemet självt fastställa grindbladets längd. Under den här åtgärden kör drivsystemet grinden från det ena ändläget till det andra och mäter grindens längd med hjälp av brytaren.
 |
|
Programmering av drivsystemet
Drivsystemet Robus har flera funktioner som kan programmeras, till exempel att aktivera eller avaktivera en funktion programmering av nivå I., eller genom att ställa in standardparametern programmering av nivå II.
Styrenhet RBA3R10 har tre knappar för att styra och programmera drivenheten:
 |
Knapp | Användning |
|---|---|---|
| Open | Knappen låter dig ge drivenheten kommandot att öppna grinden. Den används också vid programmering för att öka värdet på den parameter som programmeras. | |
| Stop/Set | Knappen låter dig ge drivenheten kommandot att stoppa grinden. Genom att trycka på knappen och hålla den intryckt i 5 sekunder kommer du till programmering av nivå I. Genom att trycka igen och hålla knappen intryckt kommer du till programmering av nivå II. för den aktuella lysdioden. | |
| Close | Knappen låter dig ge drivenheten kommandot att stänga grinden. Den används också vid programmering för att minska värdet på den parameter som programmeras. |
Programmering nivå I.
På nivå I används programmeringen för att aktivera/inaktivera den aktuella funktionen. När en funktion är aktiverad lyser motsvarande lysdiod på styrenheten. Alla funktioner är inaktiverade från fabrik.
Håll knappen ”Stop/Set” intryckt i cirka 5 sekunder tills lysdiod L1 börjar blinka för att gå till programmering av nivå I. Använd sedan knapparna ”Open” och ”Close” för att flytta den aktuella lysdioden uppåt respektive nedåt. Du har 10 sekunder på dig för varje åtgärd, annars lämnar drivenheten programmeringsläget. När den blinkande lysdioden står ovanför lysdioden för den funktion du vill aktivera/inaktivera trycker du en gång på knappen ”Stop/Set”. Då blinkar lysdioden snabbare (funktionen aktiveras) eller långsammare (funktionen inaktiveras). Låt den sedan vara så att drivenheten hinner lämna programmeringsläget inom 10 sekunder. Om allt gick rätt förblir lysdioden för den aktiverade funktionen tänd.
Lista över funktioner som kan aktiveras genom programmering:
| Lysdiod | Funktion | Beskrivning |
|---|---|---|
| L1 | Automatisk stängning | Efter en viss tid (som ställs in under ”Programmering nivå II – Pauslängd”) efter att grinden har öppnats börjar den stängas automatiskt. Om funktionen är inaktiverad kan grinden endast manövreras med ett kommando från grindens fjärrkontroll och liknande. |
| L2 | Stängning efter att fotocellerna har frikopplats |
Funktionen gör att grinden hålls öppen endast så länge som behövs för att fordonet ska passera. När fotocellerna frikopplas (fordonet har passerat) börjar grinden stängas automatiskt efter 5 sekunder. Funktionen fungerar på två olika sätt beroende på om automatisk stängning är aktiverad (se föregående funktion). Automatisk stängning aktiverad – grinden stannar när fotocellerna frikopplas och börjar stängas efter 5 sekunder. Det innebär att grinden inte behöver öppnas helt. |
| L3 | Stäng alltid | Efter ett strömavbrott behåller grinden sin position (om funktionen är inaktiverad) eller stängs (om funktionen är aktiverad). |
| L4 | Viloläge | Den här funktionen gör det möjligt att minimera elförbrukningen. Funktionen är särskilt användbar vid strömförsörjning från ett reservbatteri (t.ex. NICE PS124). När funktionen är aktiv stänger styrenheten av en minut efter grindens senaste rörelse BlueBUS-ingången (och därmed alla enheter som är anslutna till den), samt alla lysdioder utom BlueBUS-lysdioden, som blinkar långsamt. Om ett kommando kommer i detta läge styrenheten startar först om och utför därefter kommandot. |
| L5 | Mjukstart inaktiverad | Inaktiverar drivenhetens mjuka start vid manöverns början, så att drivenheten omedelbart går upp till fulla kraft. Lämpligt när friktionen är hög eller när snö och is behöver röjas undan. Funktionen är därför särskilt användbar på vintern. Å andra sidan minskar den drivenhetens livslängd. |
| L6 | Förvarningsblinkning | När en signal om att grinden ska röra sig har tagits emot börjar varningsljuset blinka i tre sekunder för att varna omgivningen. Därefter startar den begärda rörelsen. |
| L7 | Stäng innebär delöppning | Kommandot stängning startar alltid en manöver för av grinden. |
| L8 | Underordnad enhet | Aktivering av den här funktionen är relevant vid installation av två automatiserade skjutgrindar som är vända mot varandra – den ena drivenheten är överordnad den andra. Den underordnade drivenheten har just den här funktionen aktiverad och synkroniseras med den överordnade drivenheten via BlueBUS-ingången. Se även Robus i läget som underordnad enhet. |
Programmering nivå II.
På nivå II ställs värdena för de olika funktionerna in genom programmering (dessa funktioner skiljer sig från nivå I.).
Glöm programmering på nivå I. Gå in i programmering på nivå II genom att hålla knappen ”Stop/Set” intryckt i cirka 5 sekunder, tills LED L1. Använd sedan knapparna ”Open” och ”Close” för att flytta den aktuella LED-indikeringen uppåt respektive nedåt. Du har 10 sekunder på dig för varje åtgärd, annars lämnar drivenheten programmeringsläget. När den blinkande LED-indikeringen har flyttats till funktionen vars parameter du vill ställa in håller du knappen ”Stop/Set” intryckt för att gå in i inställningen för den aktuella LED-indikeringen. LED-indikeringen som fortsätter lysa (du håller fortfarande ”Stop/Set” intryckt) visar parameterns aktuella värde. Du kan ändra värdet uppåt eller nedåt med knapparna ”Open” respektive "Close” (håll fortfarande knappen ”Stop/Set” intryckt). Släpp sedan ”Stop/Set” och vänta tills drivenheten lämnar programmeringsläget, vilket sker inom 10 sekunder. För att kontrollera att allt har gått rätt till måste du upprepa proceduren utan att ändra parametervärdet.
Lista över programmerbara funktioner:
|
Ingångs-LED — Namn |
Inställnings-LED — Värde |
|---|---|
| L1 — Pausens längd Om värdet ”Automatisk stängning” är aktiverat i programmeringen på nivå I |
L1 — 5 sekunder L2 — 15 sekunder L3 — 30 sekunder L4 — 45 sekunder L5 — 60 sekunder L6 — 80 sekunder L7 — 120 sekunder L8 — 180 sekunder |
|
Ställer in portens rörelsesekvens som aktiveras när man trycker upprepade gånger på exempelvis en knapp på portens fjärrkontroll eller via STEG-FÖR-STEG-ingången (även kallad P.P.eller Stegvis manövrering). |
L1 — Öppna/Stopp/Stäng/Stopp L2 — Öppna/Stopp/Stäng/Öppna L3 — Öppna/Stäng/Öppna/Stäng L4 — Flerbostadshus L5 — Flerbostadshus efter två stopp L6 — Stegvis manövrering med delvis öppning efter två steg L7 — Hållknappsstyrning L8 — Halvautomatisk öppning, stängning med hållknappsstyrning |
|
Ställer in portens rörelsehastighet under normal drift (inte vid start eller inbromsning). |
L1 — Mycket långsam (30 %) L2 — Långsam (45 %) L3 — Medelhög (55 %) L4 — Snabb (70 %) L5 — Mycket snabb (85 %) L6 — Extremt snabb (100 %) L7 — Öppnar ”snabbt”, stänger ”långsamt” L8 — Öppnar ”extremt snabbt”, stänger ”snabbt” |
|
Ställer in när en signal ska skickas till S.C.A.-utgång (24 V −30 % +50 %, maxeffekt 4 W) |
L1 — Portöppning L2 — Porten stängd L3 — Porten öppen L4 — Andra radio-utgången L5 — Tredje radio-utgången L6 — Fjärde radio-utgången L7 — Underhåll L8 — Elektriskt lås |
|
Anpassar motorkraftens kontrollsystem efter portens vikt. Systemet mäter även omgivningstemperaturen och justerar automatiskt motorkraften, till exempel genom att öka den vid mycket låga temperaturer. |
L1 — Extremt lätt port L2 — Mycket lätt port L3 — Lätt port L4 — Medeltung port L5 — Något tung port L6 — Tung port L7 — Mycket tung port L8 — Extremt tung port |
|
Ställer in öppningssträckan vid delöppning. |
L1 — 0,5 m L2 — 1,0 m L3 — 1,5 m L4 — 2,0 m L5 — 2,5 m L6 — 3,0 m L7 — 3,5 m L8 — 4,0 m |
|
Ställer in antalet grindmanövrer efter vilket drivenheten indikerar att underhåll behöver utföras. |
L1 — Automatiskt (drivenheten räknar själv ut detta utifrån hur krävande manövrerna är) L2 — 1000 × L3 — 2000 × L4 — 4000 × L5 — 7000 × L6 — 10000 × L7 — 15000 × L8 — 20000 × |
|
Spelar upp typen av de senaste upp till 8 felmeddelandena. |
L1 — Resultat av manöver 1 L2 — Resultat av manöver 2 L3 — Resultat av manöver 3 L4 — Resultat av manöver 4 L5 — Resultat av manöver 5 L6 — Resultat av manöver 6 L7 — Resultat av manöver 7 L8 — Resultat av manöver 8 |
Automatisering av två skjutgrindar som rör sig mot varandra med två NICE Robus RB1000-drivenheter
Om du behöver automatisera två skjutgrindar som rör sig mot varandra, drivenheterna Robus kan anslutas i slavläge. Principen är att den ena drivenheten är master och skickar kommandon till den andra, slaven. Alla Robus-drivenheter är masterkonfigurerade från fabrik, så denna parameter måste ställas in på slaven i programmeringsnivå I. med hjälp av funktionen L8 – slav.
Begränsningar för anslutning av master och slav
- Grinden som drivs av slaven kan endast öppnas helt (det går inte att delöppning).
- Alla enheter (fotoceller, mottagare, osv.) måste anslutas till mastern. Endast följande får anslutas till slaven: varningsljus, utgångsindikator S.C.A., enheter till STOP-ingång och P.P. (även kallad STEP-BY-STEP, eller Stegvis), OPEN-ingångar och CLOSE ignoreras.
- Om du vill använda ett reservbatteri (NICE PS124) måste varje drivenhet ha ett eget.
- Alla programmerade funktioner på slaven ignoreras, utom funktioner programmerade i:
| Programmering nivå I. | Programmering nivå II. |
|---|---|
| L4 – Standbyläge | L3 – Motorhastighet |
| L5 – Startström | L4 – Utgångsindikator |
| L8 – Slav | L5 – Motorkraft |
| L8 – Fellogg |
Installationsanvisning för två Robus-drivenheter i slavläge
1. Montera grindarna och drivenheterna och ställ in öppningsriktningarna enligt:
2. Anslut drivenheterna enligt schemat (polariteten måste följas för BlueBUS-anslutningen mellan drivenheterna):
3. Dra fram strömförsörjningen till båda drivenheterna
4. Ställ in parametern på slaven i programmeringsnivå II: L8 – Slav
5. Utför inlärningsfasen för anslutna enheter på slaven
6. Utför fasen för utvärdering av anslutna enheter på styrenheten
7. Utför fasen för utvärdering av grindbladets längd på styrenheten
Anslutning av ytterligare externa enheter till drivenheten
 |
Om du behöver ansluta ytterligare enheter till drivenheten som kräver extern strömförsörjning (t.ex. signalljus, nyckelbrytare, magnetkort osv.), anslut enheten enligt bilden. Den tillgängliga spänningen är 24 V DC, −30 % till +50 %, med en maximal ström på 100 mA. |
Drivenhetens specialfunktioner
Grind som hålls öppen
Om kommandot till STEP-BY-STEP-ingången (även kallad P.P. eller stegvis manövrering) varar längre än 2 sekunder håller styrenheten grinden öppen så länge kommandot pågår. Den här funktionen är särskilt användbar i kombination med en timer.
Forcerad manövrering
Om en säkerhetsanordning slutar fungera eller om exempelvis en fotocellernas stråle blockeras av ett hinder som inte går att avlägsna och grinden av säkerhetsskäl inte vill röra sig, kan läget ”Dödmansgrepp” aktiveras antingen permanent i Programmering på nivå II under inställningen L2 – Stegvis manövrering till värdet L7 – Dödmansgrepp, eller tillfälligt:
- Ge grinden ett kommando med (fjärrkontrollen, nyckelbrytaren osv.)
- Om något är fel rör sig grinden inte, och signalljuset kommer sannolikt att indikera ett fel.
- Ge därför ett nytt kommando inom 3 sekunder från det föregående och håll det intryckt.
- Grinden rör sig så länge du håller kommandot intryckt och stannar när du släpper det.
Underhållsmeddelande
I Programmering på nivå II ställs följande in under punkten L7 – Underhållsvarning antalet cykler efter vilka drivenheten ska signalera att underhåll (inspektion) behövs. Drivenheten signalerar detta med signalljuset (eller via utgången S.C.A., om detta har ställts in under Programmering på nivå II under punkten L4 – Utgångsindikator nivå L7 – Underhåll) enligt följande:
| Antal cykler | Signalering med signalljus | Signalering med utgångsindikatorn S.C.A. |
|---|---|---|
| mindre än 80 % av gränsvärdet | Normal drift, blinkar med en halv sekunds intervall. | ”Lyser” i 2 sekunder när öppningen börjar. |
| 80–100 % av gränsvärdet | Lyser i 2 s när manövern börjar och fortsätter sedan normalt. | Blinkar under manövern. |
| över 100 % av gränsvärdet | Lyser i 2 s när manövern börjar, fortsätter sedan normalt och lyser i 2 s när manövern är klar. | Blinkar hela tiden. |
Information om hur du raderar underhållsmeddelandet och kontrollerar det aktuella antalet manövrer i förhållande till gränsvärdet finns i manualens kapitel 7.4.3.
Felsökning av drivenheten
Om något är oklart eller om du har andra problem är du välkommen att kontakta vår tekniska support för NICE-drivenheter.
Beroende på problemets art
Under monteringen (eller om drivenheten inte fungerar) kan du stöta på något av följande problem:
|
Problem |
Möjlig lösning |
|---|---|
|
Grinden reagerar inte på fjärrkontrollens kommando och lysdioden på fjärrkontrollen tänds inte. |
Kontrollera att batterierna i fjärrkontrollen till drivenheten är i gott skick. Byt ut dem om de inte fungerar. Anvisningar finns i manualen för den aktuella fjärrkontrollen. |
|
Grinden reagerar inte på fjärrkontrollens kommando, men lysdioden på fjärrkontrollen tänds. |
Kontrollera att fjärrkontrollen har lagts in i minnet mottagaren fungerar som den ska, eller försök att fjärrkontrollen lägga in den i minnet igen. |
|
Grinden rör sig inte och BlueBUS-lysdioden blinkar inte.
|
Kontrollera om drivenheten får 230 V ström. Mät i så fall båda säkringarna och byt vid behov ut dem mot nya med samma specifikationer. |
|
Grinden rör sig inte och signalljuset blinkar inte. |
Kontrollera om drivenheten har registrerat kommandot. När ett kommando skickas från med fjärrkontrollen ska BlueBUS-lysdioden blinka snabbt två gånger. Om kommandot skickas från en annan enhet via STEP-BY-STEP-ingången (P.P.) ska motsvarande STEP-BY-STEP-lysdiod. |
|
Grinden rör sig inte och signalljuset blinkar flera gånger. |
Räkna antalet blinkningar och läs Felsökning med hjälp av signalljusets blinkningar. |
|
Grinden börjar röra sig men stannar omedelbart och börjar sedan röra sig åt motsatt håll. |
Programmerad motorkraft är troligen för låg för din grind. Kontrollera att inga hinder blockerar grindens rörelse och öka vid behov drivkraften, eller aktivera funktionen Startkraft. |
|
Grinden startar, men signallampan fungerar inte. |
Kontrollera om det finns spänning på FLASH-utgången under grindens manöver (spänningens nivå spelar ingen roll, ca. 10–30 V DC). Om det finns spänning på utgången ligger problemet troligen i signallampan, prova att byta ut den mot en liknande och se om den fungerar. Om det inte finns någon spänning på utgången, kan FLASH-utgången vara överbelastad. Kontrollera om kablaget har kortslutits. |
|
Grinden startar, men S.C.A.-utgången fungerar inte. |
Ta reda på vilken typ av funktion som programmerats för S.C.A.-utgången och kontrollera om det finns spänning på utgången (cirka 24 V DC) om den ska blinka. Om det finns spänning på utgången ligger problemet troligen i lampan. Prova att byta ut den mot en liknande och se om den fungerar. Om det inte finns någon spänning på utgången, kan S.C.A.-utgången vara överbelastad. Kontrollera om kablaget har kortslutits. |
Felsökning med hjälp av signallampans blinkningar
Under grindens manöver signallampan regelbundet en gång i sekunden. Om ett problem uppstår signalerar signallampan ett fel genom två serier av snabbare blinkningar efter varandra.
|
Blinkserie |
Fel |
Åtgärd |
|---|---|---|
|
1 blinkning 1 sekunds paus 1 blinkning |
BlueBUS-fel
|
Enheter som är anslutna till BlueBUS-ingången överensstämmer inte med de enheter som utvärderades under enhetssökningen. Gör om sökningen. Hjälper inte det, försök en gång till. Annars måste du med uteslutningsmetoden hitta den felaktiga enheten och byta ut den (köpa en ny, reklamera den eller reparera den). |
|
2 blinkningar 1 sekunds paus 2 blinkningar |
Fotocell aktiverad |
Fotocellerna aktiveras fotocellerna, vilket är normalt om deras stråle bryts när grinden stängs. Om strålen inte har brutits kan fotocellerna vara smutsiga, bländade eller defekta. |
|
3 blinkningar 1 sekunds paus 3 blinkningar |
Motorns kraftbegränsare aktiverad
|
Under grindens rörelse har ökad friktion upptäckts – grinden kan vara feljusterad. Försök att manövrera den för hand och justera den. I annat fall brukar det hjälpa att öka motorkrafteneller aktivera funktionen Startkraft. Ett annat problem kan vara att du har det nedre ändstoppet för högt inställt. |
|
4 blinkningar 1 sekunds paus 4 blinkningar |
STOP-ingången aktiverad
|
Ett kommando har skickats till STOP-ingången, så om detta sker oavsiktligt bör du kontrollera enheterna som är anslutna till den. |
|
5 blinkningar 1 sekunds paus 5 blinkningar |
Internt fel i styrenheten |
Vänta 30 sekunder och försök igen. Om felet kvarstår kan du prova att återställa den. Annars behöver styrenheten troligen repareras eller bytas ut. |
|
6 blinkningar 1 sekunds paus 6 blinkningar |
Timgränsen för manövrer har uppnåtts. |
Vänta några minuter tills cykelbegränsaren sjunker under gränsvärdet. |
|
7 blinkningar 1 sekunds paus 7 blinkningar |
Internt fel i elektronikkretsarna. |
Koppla bort hela drivningen i några sekunder och försök igen. Om felet kvarstår kan du prova att återställa den. Annars behöver styrenheten troligen repareras eller bytas ut. |
|
8 blinkningar 1 sekunds paus 8 blinkningar |
Permanent kommando aktivt.
|
Ett kommando skickas kontinuerligt till drivningen – kontrollera de enheter som är anslutna till OPEN-ingången. Om en timer är ansluten är det troligen den som orsakar problemet.
|
Felsökning med hjälp av LED-indikatorernas blinkningar
På styrenheten RBA3R10 på drivningen NICE Robus RB1000 finns två uppsättningar LED-indikatorer. Varje uppsättning visar genom blinkningar eller fast sken att styrenheten fungerar normalt eller signalerar fel enligt tabellerna nedan.
Horisontella LED-indikatorer: BLUEBUS, STOP, PP, OPEN, CLOSE
|
Indikering |
Status |
Åtgärd |
|---|---|---|
|
BlueBUS-LED |
||
|
Släckt |
Fel
|
Kontrollera nätanslutningen. Om den är korrekt, kontrollera säkringarna F1 och F2 och byt vid behov ut dem mot nya med samma egenskaper. |
|
Lyser |
Allvarligt fel
|
Prova att koppla bort styrenhetenoch vid behov alla ingångar. Om det inte hjälper, återställ styrenheten. Om det fortfarande inte hjälper behöver styrenheten troligen bytas ut. |
|
Blinkar med en sekunds intervall |
Allt är som det ska |
Styrenheten fungerar normalt. |
|
2 snabba blinkningar |
Ingångarnas status har ändrats |
Normal drift – ingångens status har ändrats STEP-BY-STEP, STOP, OPEN, CLOSE, har aktiverats fotoceller, eller drivningen fick en signal från fjärrkontrollen. |
|
Blinkserier åtskilda av en sekunds paus |
Fler alternativ |
Antalet blinkningar i en serie motsvarar felindikeringen på signallampan. |
|
STOP-LED (Stopp) |
||
|
Lyser inte |
STOP-ingången har aktiverats |
Kontrollera enheterna som är anslutna till STOP-ingången. |
|
Lyser |
Allt är som det ska |
STOP-ingången är inte aktiv. |
|
STEP-BY-STEP-LED (även betecknad P.P., stegvis manövrering) |
||
|
Lyser inte |
Allt är som det ska |
STEP-BY-STEP-ingången är inte aktiv. |
|
Lyser |
STEP-BY-STEP-ingången har aktiverats |
Styrenheten fungerar normalt om en aktiv enhet är ansluten till STEP-BY-STEP-ingången. |
|
OPEN-LED (Öppna) |
||
|
Lyser inte |
Allt är som det ska |
OPEN-ingången är inte aktiv.
|
|
Lyser |
OPEN-ingången har aktiverats |
Styrenheten fungerar normalt om en aktiv enhet är ansluten till OPEN-ingången. |
|
CLOSE-LED (Stäng) |
||
|
Lyser inte |
Allt är som det ska |
CLOSE-ingången är inte aktiv.
|
|
Lyser |
CLOSE-ingången har aktiverats |
Styrenheten fungerar normalt om en aktiv enhet är ansluten till CLOSE-ingången. |
Vertikala lysdioder L1–L8
|
Indikering |
Åtgärd |
|---|---|
|
LED 1 |
|
|
Lyser inte |
Vid normal drift anger detta att funktionen Automatisk stängning inte är aktiverad. |
|
Lyser |
Vid normal drift anger detta att funktionen Automatisk stängning är aktiverad. |
|
Blinkar |
|
|
LED 2 |
|
|
Lyser inte |
Vid normal drift anger detta att funktionen Stäng efter att fotocellerna har brutits inte är aktiverad. |
|
Lyser |
Vid normal drift anger detta att funktionen Stäng efter att fotocellerna har brutits är aktiverad. |
|
Blinkar |
|
|
LED 3 |
|
|
Lyser inte |
Vid normal drift anger detta att funktionen Stäng alltid inte är aktiverad. |
|
Lyser |
Vid normal drift anger detta att funktionen Stäng alltid är aktiverad. |
|
Blinkar |
|
|
LED 4 |
|
|
Lyser inte |
Vid normal drift anger detta att standbyfunktionen inte är aktiverad. |
|
Lyser |
Vid normal drift anger detta att standbyfunktionen är aktiverad. |
|
Blinkar |
|
|
LED 5 |
|
|
Lyser inte |
Vid normal drift anger detta att funktionen Spetsprestanda inte är aktiverad. |
|
Lyser |
Vid normal drift anger detta att funktionen Spetsprestanda är aktiverad. |
|
Blinkar |
Funktionen programmeras. |
|
LED 6 |
|
|
Lyser inte |
Vid normal drift anger detta att funktionen Förblinkning inte är aktiverad. |
|
Lyser |
Vid normal drift anger detta att funktionen Förblinkning är aktiverad. |
|
Blinkar |
Funktionen programmeras. |
|
LED 7 |
|
|
Lyser inte |
Vid normal drift indikerar den att funktionen ”Stängning innebär delöppning” inte är aktiverad. |
|
Lyser |
Vid normal drift indikerar den att funktionen ”Stängning innebär delöppning” är aktiverad. |
|
Blinkar |
Funktionen programmeras. |
|
LED 8 |
|
|
Lyser inte |
Vid normal drift indikerar den att funktionen Slavenhet är inte aktiverad. |
|
Lyser |
Vid normal drift indikerar den att funktionen Slavenhet är aktiverad. |
|
Blinkar |
Funktionen programmeras. |
Montering av reservbatteri till NICE Robus 1000-motor
NICE PS124 reservbatteri ingår inte som standard till motorn, men kan beställas separat. Det används vid strömavbrott, då grindmotorn får ström från batteriet. Batteriet laddas löpande från elnätet.
| 1. Bänd loss batterikontaktens plastlock | 2. Anslut batteriet till kontakten och placera det bredvid styrenheten |
|---|---|
 |
 |
Manuell frikoppling av NICE Robus RB1000-motor
 |
Vid strömavbrott kan du inte manövrera grinden med fjärrkontrollen. Därför kan motorn frikopplas med hjälp av frikopplingsnyckeln så att grinden kan flyttas manuellt: |
| 1. Skjut undan skyddet över frikopplingslåset | 2. För in frikopplingsnyckeln och vrid den medurs |
|---|---|
 |
 |
| 3. Dra ut frikopplingsspaken | 4. Nu kan du flytta grinden manuellt |
 |
|
Tekniska egenskaper för NICE Robus RB1000-motorn
| Modell | NICE Robus RB1000 |
|---|---|
| Typbeskrivning | Elektromekanisk växelmotor för automatisk drift av skjutgrindar i privat miljö. Levereras med styrenheten NICE RBA3R10, men utan radiomottagare. |
| Kugghjul | Antal tänder: 15 Tandmodul: 4 Delning: 12,6mm Delningsdiameter: 60mm |
| Vridmoment [Kraft] |
27Nm [1000N] – behövs för att sätta grindbladet i rörelse |
| Nominellt vridmoment [Nominell kraft] |
15Nm [500N] – behövs för att hålla grindbladet i rörelse |
| Hastighet | 0,28 m/s |
| Nominell hastighet | 0,14 m/s |
| Gräns för antal cykler i följd | 150 cykler/dag (styrenheten begränsar antalet enligt begränsningarna, se Val av motor) |
| Driftsgräns | 5 minuter (styrenheten begränsar tiden enligt begränsningarna, se Val av motor) |
| Livslängd | från 250 000 till 20 000 cykler, beroende på grindbladets vikt och längd samt motorns inställningar |
| Matningsspänning | 230V (+10% -15%) 50/60Hz |
|
Effektförbrukning |
450W [2,3A] |
| Isoleringsklass | 1 – måste jordas |
| Reservkraft | kan köpas till och installeras NICE PS124 reservbatteri |
| Utgång för signallampa | för två signallampor 12 V med 21 W-glödlampa (t.ex. NICE Lucy LUCYB, NICE Moonlight MLBT) |
| Utgångsindikator (S.C.A.) | för en 21 V, max. 4 W-lampa (utgångsspänning +50 % −30 %), kan styra ett litet relä |
| BlueBUS-utgång | en utgång för upp till 15 BlueBUS-enheter |
| STOP-ingång | för normalt öppna, normalt slutna och enheter med konstant resistans på 8,2KΩ |
| STEP-BY-STEP-ingång (P.P., stegvis manövrering) | normalt öppen (slutning utlöser kommandot ”Stegvis manövrering") |
| OPEN-ingång | normalt öppen (slutning utlöser kommandot ”Öppna") |
| CLOSE-ingång | normalt öppen (slutning utlöser kommandot ”Stäng") |
| Radiomottagare | utan mottagare, ”SM”-kontakt för mottagare NICE SMXI, NICE OXI osv. |
| Antennanslutning | 52Ω för koaxialkabel RG-58 (eller motsvarande) |
| Programmeringsfunktioner | 8 funktioner för på/av (Programmering av nivå I.) 8 inställbara funktioner (Programmering av nivå II.) |
| Självinlärningsfunktioner |
inlärning av grindbladets längd (beräkning av accelerations- och retardationssträckor, beräkning av positionen för partiell öppning) |
| Drifttemperatur | −20°C till +50°C |
| Användning i salthaltiga, sura och potentiellt explosiva miljöer | nej |
| Skyddsklass | IP44 |
| Mått | 210×330×303 (b×d×h) |
| Vikt | 13kg |
Jag vill beställa den här produkten. Hur gör jag?
Välj det sätt som passar dig bäst:
- beställ via webbutiken: använd knappen Köp och lägg produkten i varukorgen (du hittar knappen Köp i tabellen över produktens varianter).
- beställ via e-post: skicka din beställning till [email protected]
