Produktbeskrivning NICE MOFB - Moon-fotoceller - fotoceller med BlueBUS-anslutning, (1 par)
NICE MOFB-fotoceller tillverkas inte längre. De har ersatts av efterföljaren NICE EPMB, som har samma interna elektronik (du behöver inte byta ut hela fotocellerna, det räcker att flytta över elektroniken från de nya fotocellerna till de gamla).
Andra fotoceller som är kompatibla med modellen NICE MOFB är designvarianterna NICE EPSB och NICE EPLB.
Reservkåpor till fotoceller kan köpas här: NICE-ND-PRB-MOFB
Säkerhetsfotoceller för utomhusbruk NICE MOFB (teknisk specifikation) monteras mitt emot varandra över grindens passagebredd eller på valfri sträcka där det finns risk för att grinden stöter emot ett hinder. De skapar en infraröd stråle längs den optiska axeln. Om strålen bryts skickas en signal till grinden om att stoppa rörelsen. De kan endast användas med enheter som stöder tekniken NICE BlueBUS.
De består av två synkroniserade komponenter: sändaren TX och mottagaren RX.
Montering av NICE MOFB-fotoceller

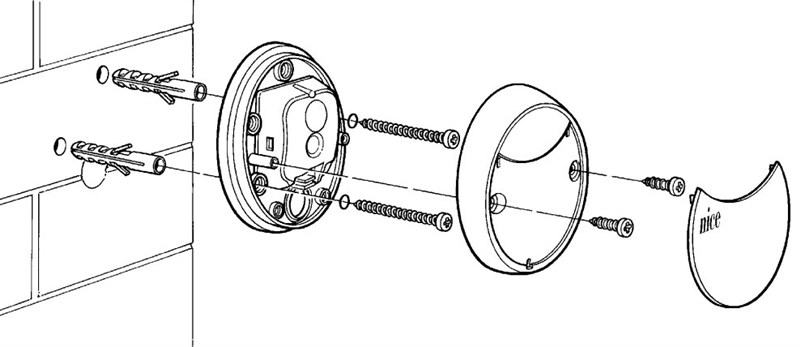

1. Fotocellerna monteras på en vägg, mur, stolpe eller valfri yta (utanpåliggande montage), på samma höjd och riktade mot varandra längs samma axel. Monteringsytan måste vara plan så att fotocellerna enkelt kan riktas in mot varandra:

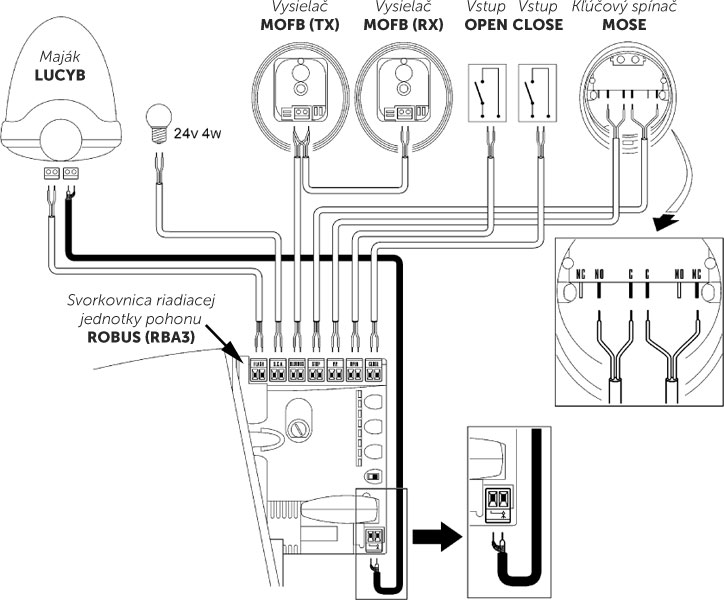

2. Anslut sedan fotocellerna enligt kopplingsschemat som medföljer din drivenhet eller styrenhet (se kopplingsschema för NICE Robus 400, 600, 1000 - styrenhet RBA3).
3. Utför identifieringsfasen för anslutna enheter (denna fas stöds av alla drivenheter eller styrenheter med gränssnittet BlueBUS).
4. Kontrollera sedan att anslutningen är korrekt genom att läsa kapitlet Funktionskontroll och felsökning, eller fortsätt läsa för information om anslutning av flera fotocellspar:
Anslutning av flera fotocellspar NICE MOFB till datanätverket NICE BlueBUS
Placera fotocellerna runt grinden eller porten enligt exempelsituationerna för komplett anslutning och ställ in byglarna enligt bygeltabellen för NICE MOFB-fotoceller till grinddrivenheten. För att undvika störningar mellan par som sitter nära varandra måste du följa dessa exempelsituationeroch se till att sändarna TX och mottagarna RX. Anslut fotocellerna parallellt enligt bilden (polariteten behöver inte beaktas):
Om du vill att fotocellerna ska fungera som grindöppnare (se FA1 och FA2 i exempelsituationerna), det vill säga öppna grinden när ett fordon kör in mellan deras optiska axlar, måste du bryta förbindelsen A på både sändaren TX och mottagaren RX, se bilden:
Exempelsituationer för komplett anslutning av flera par NICE MOFB-fotoceller till en drivenhet

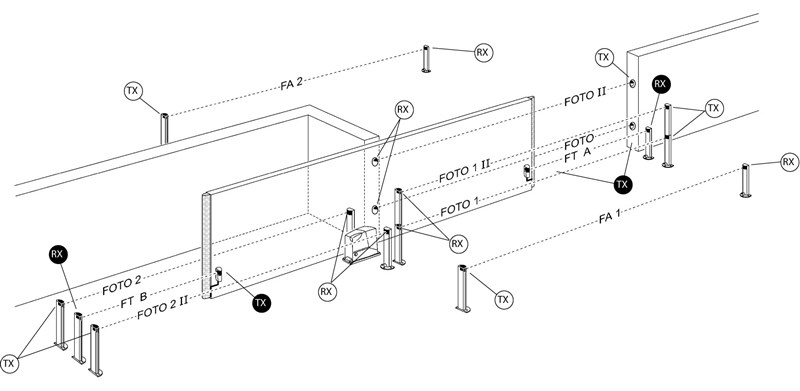

1. Skjutgrind med ett grindblad

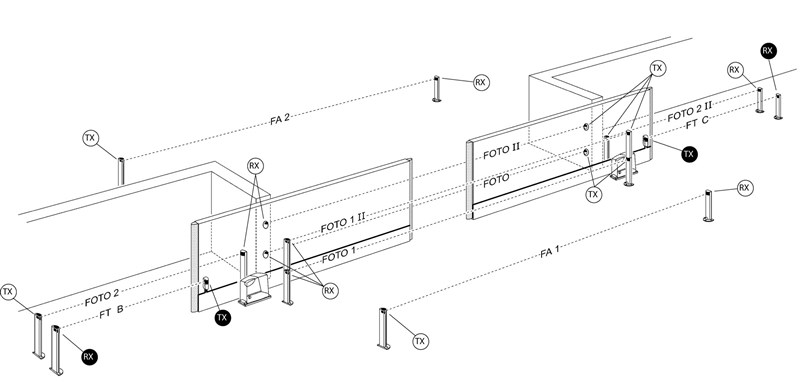

2. Två synkroniserade skjutgrindar som vetter mot varandra
3. Slaggrind

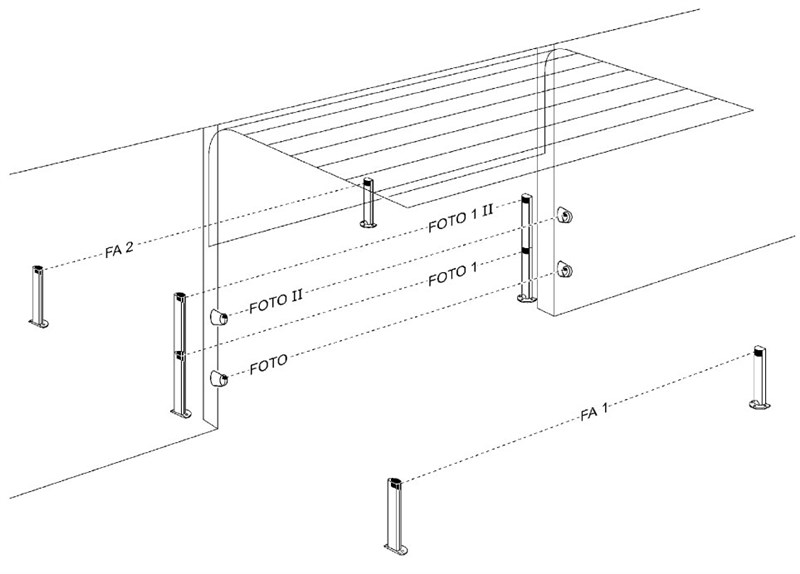

4. Sektionsgarageport

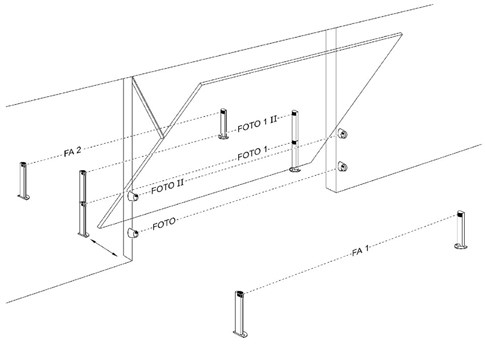

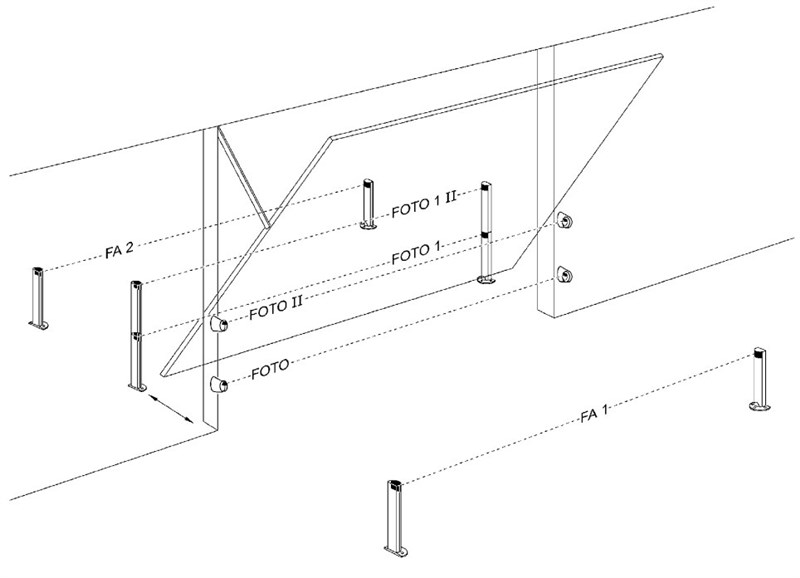

5. Vipport
Bygeltabell för NICE MOFB-fotoceller till grinddrivenheten
 |
Anslutning av flera fotocellspar till BlueBUS-systemet BlueBUS görs genom att ställa in olika kombinationer av byglar, där varje anslutet par måste ha en unik bygelkombination. Se till att inga två par i samma BlueBUS-datanät har samma kombination. Bygelinställningen ska vara densamma på sändaren TX och mottagaren RX inom ett och samma fotocellspar. Om bygeltypen bara använder en bygel ska den andra alltid placeras i blindfacket, som på bilden till vänster. |
| Fotocellsparets beteckning | Bygel med kombination av byglar |
|---|---|
| FOTO |  |
| FOTO II |  |
| FOTO 1 |  |
| FOTO 1 II |  |
| FOTO 2 |  |
| FOTO 2 II |  |
| FOTO 3 |  |
|
FA1 |
 |
|
FA2 |
 |
Om fotocellen av någon anledning behöver bytas ut räcker det att ställa in samma bygel som på den ursprungliga, och då behöver du inte genomföra fasen för enhetsidentifiering.
Kontroll av funktion och felsökning av NICE MOFB-fotoceller
 |

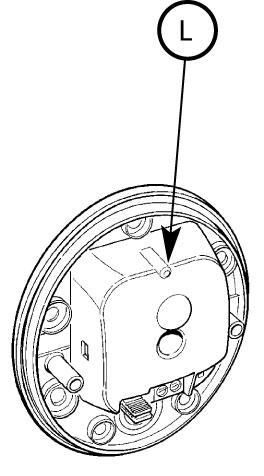

När enhetsidentifieringen av drivenheten är klar kontrollerar du att LED-lampan på både sändaren TX och mottagaren RX blinkar. Beroende på hur LED-lampan blinkar kan följande situationer uppstå: |
| LED "L" | Situation | Åtgärd |
|---|---|---|
| Lyser inte | Fotocellen saknar strömförsörjning eller är defekt. | Kontrollera att spänningen vid fotocellernas ingångar är cirka 8–12 V. Om spänningen är korrekt är fotocellerna troligen defekta. |
| 3 snabba blinkningar och en sekunds paus | Enheten har inte identifierats av drivenhetens styrenhet. | Upprepa identifieringsfasen på styrenheten. Kontrollera att varje par fotoceller har en unik adress med hjälp av byglar . |
| Mycket långsamma blinkningar | Sändaren TX sänder regelbundet Mottagaren RX tar emot en utmärkt signal |
Normal funktion |
| Långsamma blinkningar | Mottagaren RX tar emot en bra signal | Normal funktion |
| Snabba blinkningar | Mottagaren RX tar emot en svag signal | Normal funktion. Det är ändå bäst att kontrollera att sändaren TX och mottagaren RX är riktade mot varandra och att skyddskåporna är rena. |
| Mycket snabba blinkningar | Mottagaren RX tar emot en mycket svag signal | Fortfarande normal funktion, men på gränsen. Kontrollera helst att sändaren TX och mottagaren RX är riktade mot varandra och att skyddskåporna är rena. |
| Lyser | Mottagaren RX tar inte emot någon signal | Kontrollera att LED-lampan på TX blinkar långsamt. Kontrollera att det inte finns något hinder i den optiska axeln mellan sändaren TX och mottagaren RX. Kontrollera att TX och RX är riktade mot varandra. |
Tekniska specifikationer för NICE MOFB-fotoceller
| Produkttyp | Detektor för automatiska slaggrindar, skjutgrindar och garageportar av typ D enligt standarden EN 12453, bestående av en sändare TX och en mottagare RX. |
|---|---|
| Teknik | Direkt optisk koppling mellan TX och RX med modulerad infraröd stråle. |
| Strömförsörjning/utgång | Enheten kan endast anslutas till ett datanätverk som stöder NICE-gränssnittet BlueBUS, från vilket den får elektrisk spänning och skickar en utsignal. |
| Strömförbrukning | 1 BlueBUS enhet |
| Detektionsförmåga | Ogenomskinliga föremål större än 50 mm som passerar genom den optiska axeln mellan sändaren TX och mottagaren RX med en hastighet under 1,6 m/s. |
| Sändarvinkel för sändaren TX | 20° +-25% |
| Mottagningsvinkel för mottagaren RX | Cirka 20° |
| Normal räckvidd | 15 m vid maximal avvikelse på +-5% mellan axlarna för sändaren TX och mottagaren RX, även vid ogynnsamma väderförhållanden |
| Maximal räckvidd | 30 m vid maximal avvikelse på +-5% mellan axlarna för sändaren TX och mottagaren RX vid mycket goda väderförhållanden |
| Adressering | 7 par med skyddsfunktion och 2 par med funktionen "Öppna" |
| Användning i sura eller salthaltiga miljöer eller i miljöer med förhöjd explosionsrisk | Nej |
| Montering | Vertikal väggmontering |
| Skyddsklass | IP55 |
| Drifttemperatur | -20°C till 55°C |
| Mått | 69x78x25mm |
| Vikt | 50g |

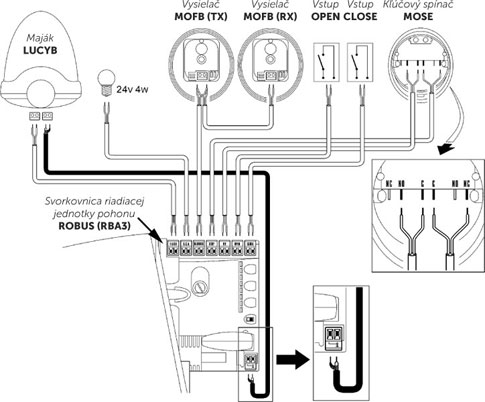

Anslutning av fotoceller NICE MOFB med drivenheten NICE Robus 400, 600, 1000

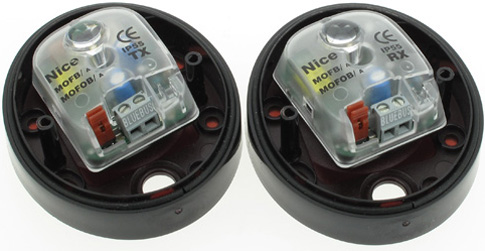

Fotocellernas insida NICE MOFB för grindmotorer
