Komponenter för skjutgrindar från fortamigo.se
Komponenter, drivenheter och fyllningar för grindar och staket
Välj komponenter och satser för att bygga en grind, grind- och staketfyllningar eller profiler för konstruktionen. Hos oss hittar du även drivenheter och monteringsanvisningar.
Satser och komponenter för grindar
Vad vi erbjuder: bygg din egen skjutgrind
Vi hjälper alla som vill fribärande skjutgrindar och skjutgrindar med markräl bygga själva, eller tillverkar grindar åt andra. Vi erbjuder komponenter för skjutgrindar av hög kvalitet, med kort leveranstid och till ett rimligt pris.
Ska du bygga en slaggrind eller en gånggrind? Se även komponenter och drivenheter för slaggrindar och gånggrindar.
Vi levererar de komponenter som behövs för att bygga en grind, tillsammans med anvisningar så att du med grundläggande kunskaper kan montera, installera och driftsätta grinden själv. Vi ordnar leverans och rådgivning om din grind.
För att göra det enklare att välja har vi tagit fram komponentsatser för skjutgrindar. Vi hjälper dig gärna att välja. Har du särskilda önskemål? Skriv till [email protected].
Information om grindkonstruktioner
Skjutgrindar
| Skjutgrindar delas in efter hur de förflyttas: | |
| Fribärande skjutgrindar: |
grinden bärs ovanför marken av en C-profil som löper i bärvagnar |
|---|---|
| Skjutgrindar med markräl: |
grinden har hjul förankrade i den nedre delen, som löper på en räls |
| Hängande skjutgrindar: |
grinden har vagnar upptill som löper i en C-profil som är fäst i taket eller på väggen |
I illustrationerna nedan får du en överblick över de olika komponenterna i en skjutgrind:
Fribärande skjutgrind
Fribärande grindar är populära tack vare sin konstruktion, som ger en underhållsfri drift och inte kräver jämn mark. Grinden bärs cirka 5–10 cm ovanför marken av en C-profil, som är förankrad utanför öppningens bredd i två bärvagnar, stadigt förankrade i betongfundamentet. Tänk dock på att det krävs mer utrymme för att skjuta undan grinden – cirka 30–40 % mer än öppningens bredd.

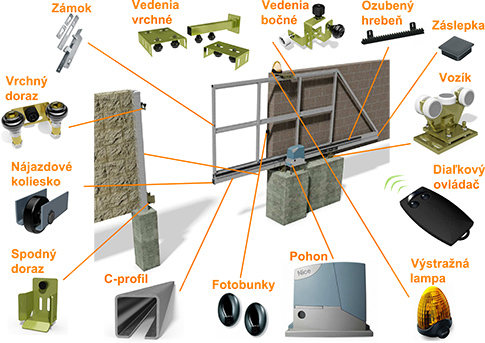

Komponenternas placering i en fribärande skjutgrind
|
Klicka på en del av bilden för att visa produktkategorin. |
Så fungerar en fribärande skjutgrind
Grunden i en fribärande grind är en C-profil och grindens ramkonstruktion. Grindramen tillverkas av slutna tunnväggiga stålprofiler. En C-profil svetsas fast på ramens nedre del. Den här profilen gör att grinden kan röra sig horisontellt på lagren som ingår i två bärvagnar. Vagnarna är förankrade i betongfundamentet. I grindens övre del stabiliseras rörelsen av grindstyrning (övre eller sidostyrning), som inte skadar grindens ytbehandling genom nötning. Grindens ändstopp hanteras av nedre och övre stopp.
C-profilen är tillverkad av högkvalitativt kallvalsat stål och töjs inte ut. Lagren i vagnarna är exakt anpassade till C-profilen och skyddas mot smuts av täckpluggar. Bärvagnarna kan höjdjusteras och tiltas, vilket gör att lagren i vagnen belastas jämnt.
I de flesta fall väljer man en elektromekanisk drivning tillsammans med säkerhetsutrustning (fotoceller, varningsljus). Grinden kan dock även öppnas manuellt; då kan den låsas med hakregellås med handtag eller draghandtag. Vi erbjuder våra kunder NICE-drivsystem tack vare våra mycket goda erfarenheter av detta märke.
Ramkonstruktion för fribärande grind
Grindkonstruktionen består av en ram av slutna stålprofiler. Konstruktionen kan tillverkas av profiler på 40 × 40 mm, 60 × 40 mm, 80 × 40 mm eller andra dimensioner, beroende på grindens storlek och vikt. Grindkonstruktionens totala bärförmåga påverkas av materialet som ramen svetsas av. Ju större fyrkantsrör som används, desto styvare blir ramen och därmed ökar även grindfyllningens bärförmåga.
Ungefärlig beräkning av fribärande grindens totallängd: Multiplicera passagebredden med faktorn 1,4 och lägg till 0,2 m (nödvändigt för grindstyrningen). Exempel: passagebredden är 4 m. Beräkning: 4 m × 1,4 + 0,2 m = 5,8 m (grindens totallängd är 5,8 m). Denna ungefärliga beräkning gäller grindar upp till 600 kg. För tyngre grindar kan faktorn vara så hög som 1,6 (beroende på grindens vikt).
Om du planerar en lätt konstruktion kan du välja ett kortare överhäng på grinden. När grindens vikt ökar är det bättre att inte minska överhänget och att räkna med en ungefärlig faktor på minst 1,4.
Grindkonstruktionens fyllning
Grindfyllningen kan anpassas nästan helt efter staketets eller husets utseende (trälameller, stålfyllning, plastprofiler, lexan, sträckmetall …).
Länkar om ämnet fribärande grind
| Mer information: länkar |
|
|---|---|
|
Komponentsatser för fribärande grindar: För enkelhetens skull hittar du kompletta satser med de komponenter som behövs för att tillverka en fribärande grind i vårt sortiment. Satserna erbjuds till förmånligt pris. |
|
|
Val av komponenter till fribärande grind: Detaljerad information om val av komponenter till fribärande grind. |
|
|
Rekommenderade mått hittar du i instruktionen Betongfundament för fribärande grind. |
|
|
Vanliga frågor vid byggnation av fribärande skjutgrind. |
|
Skjutgrind på skena
Skjutgrind på skena (även kallad rullgrind) löper på en skena som monteras på ett betongfundament. Stålrullar med lager är fästa vid grindens nedre profil.

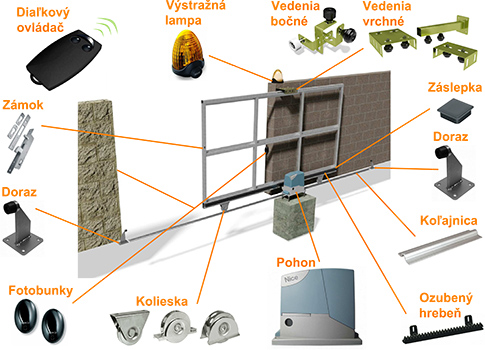

Komponenternas placering på en skjutgrind på skena
|
|
Så fungerar en skjutgrind på skena
Grunden är grindramen, skena och rullar. Grindramen tillverkas av slutna tunnväggiga stålprofiler som ger ramen dess styvhet. Rullar till grinden fästs på grindramens nedre del (det finns flera sätt att fästa dem, se rullar till skjutgrind på skena). Dessa rullar gör att grinden kan röra sig horisontellt längs skenan. Skenan förankras längs hela passagebredden och hela grindens öppningslängd. Sidostyrningen av grindbladet och dess stabilisering mot sidoförskjutning sköts av grindstyrning (övre eller sidostyrning), som inte skadar grindens ytbehandling genom nötning. Grindens ändstopp sköts av nedre och övre stopp.
I de flesta fall väljer man en elektromekanisk drivning till skjutgrindar på skena drivning tillsammans med säkerhetsutrustning (fotoceller, signallampa). Grinden kan dock även öppnas manuellt. Då går den att låsa. med krokregel med handtag eller grepphandtag. Vi erbjuder våra kunder NICE-grindmotorer tack vare våra utmärkta erfarenheter av detta varumärke.
Länkar i ämnet grind med markräls
| Mer information: länkar |
|
|---|---|
|
Komponentsatser för grindar med markräls: för att förenkla har vi kompletta satser med de komponenter som behövs för att bygga en grind med markräls i vårt sortiment. Satserna erbjuds till förmånliga priser. |
|
Jämförelse mellan fribärande grind och grind med markräls
Den huvudsakliga skillnaden ligger i grindens konstruktion och hur den skjuts åt sidan: Fribärande grind styrs i nederkanten av en C-profil som löper på två bärvagnar, förankrade utanför öppningens bredd, medan en grind med markräls har hjul monterade på ramens nedre profil som löper på en markräls. Jämför dessa lösningar utifrån förutsättningarna på din tomt:
| Fribärande skjutgrind | Skjutgrind med markräls | |
|---|---|---|
|
Fribärande grindar hör i dag till de modernaste och mest populära lösningarna för att öppna och stänga en infart till en fastighet. När du installerar en fribärande grind får du följande fördelar: |
Grindar med markräls passar främst där det inte finns tillräckligt med utrymme för en fribärande grind. Det är också värt att beakta att en grind med markräls har något lägre inköpskostnad: |
|
|
Fördelar |
» underhållsfri drift: lägst underhållsbehov av alla grindtyper |
» lägre inköpspris jämfört med en fribärande grind |
|
Nackdelar |
» kräver mer utrymme för att skjutas undan; utrymmet måste vara cirka 30–40 % större än öppningens bredd |
» kräver en markräls med stabilt underlag längs hela rörelsebanan, både i öppningen och i området där grinden skjuts undan |
Sammanfattning: Börja med att bedöma varje situation utifrån utrymmet. Ibland kan utrymmesförhållandena genast utesluta en fribärande grind, så att du inte behöver bedöma övriga faktorer. I övrigt är en grind med markräls något billigare än en fribärande grind, men kräver mer underhåll på vintern. Vissa tycker kanske inte att underhållet är särskilt betungande, medan andra vill kunna öppna grinden bekvämt i alla väder på vintern. Det beror också på personliga preferenser och vanor. Generellt kan vi sammanfatta det som att båda skjutkonstruktionerna är mycket väl utformade rent tekniskt, men att de passar i olika situationer.
Komponenter för stora grindar
Vi erbjuder även en lösning för grindar med en öppningsbredd på över 6,5 m. Med komponenterna i vårt sortiment kan du bygga fribärande grindar, grindar med markräls och slaggrindar med en öppningsbredd på upp till 15 m. Den nedre C-profilen för fribärande grindar tillverkas även i dimensionen 140 × 140 × 6 mm med matchande bärvagnar. Vi kan också rekommendera en lämplig markräls som klarar belastningen från axeln på en fullastad lastbil. Det finns även grindmotorer för grindar som väger upp till 3500 kg (NICE TUB3500). Komponenter för stora skjutgrindar.
Om du är intresserad, kontakta oss, så försöker vi hitta en lämplig lösning för dig och rekommenderar de komponenter som behövs
Två motgående skjutgrindar
Om skjutgrinden ska täcka en stor öppning kan du också överväga två motgående skjutgrindar, där varje grind täcker halva öppningen. De äldre NICE ROBUS-motorerna samt de nyare RBS-motorerna med hjälp av funktionen slavenheten så att de två motgående grindarna synkroniseras och kan styras med en enda fjärrkontroll.
Hängande skjutgrind
En annan lösning är en hängande skjutgrind. Det är ett takmonterat system där C-profilen fästs ovanför öppningen. I C-profilen löper lagrade vagnar som grinden är fäst vid. I vårt sortiment hittar du även komponenter för hängande grindar:
| Det hängande systemet består av följande komponenter: | |
| Bärande del |
- C-profil fästs i taket, på en balk eller på en vägg. C-profilen finns i tre dimensioner: 34 × 31 × 2,0 mm, 42 × 52 × 2,5 mm, 57 × 67 × 3,0 mm. Valet av dimension anpassas efter konstruktionens vikt. |
|---|---|
| Styrning |
- styrrullar förhindrar att grinden rör sig i sidled. Användning av styrrullar visas i schemat styrning av hängande grind. |
| Tillval |
- lås för att säkra den hängande grinden. Vanliga hakregellås för skjutgrindar |
|
Se hela utbudet och teknisk information om hängande grindar. |
|
Komponenter och drivsystem för slaggrindar och gånggrindar
För att bygga eller reparera en slaggrind eller gånggrind hittar du hos oss komponenter från ram och gångjärn till lås och drivsystem. Vi hjälper dig gärna att välja delar som fungerar bra tillsammans.
Grundläggande komponenter för slaggrindar och gånggrindar
- Konstruktionsprofiler – för tillverkning av grindens och gånggrindens ram.
- Gångjärn och beslag – för infästning och justering av grindbladet.
- Lås och el-slutbleck – för att stänga och låsa.
- Dörrhandtag, knoppar och rosetter och handtag – för bekväm öppning av gånggrinden.
- Ändstopp och slutbleck och grindreglar – för att begränsa grindbladets läge och säkra det.
- Drivsystem för slaggrindar – för automatisk öppning.
Alla komponenter för slaggrindar och gånggrindar »
Tabellen över drivsystem och förberedelser för kabeldragning finns under drivsystem för slaggrindar.
Fyllningar för grindar och staket
Med en fyllning kan du matcha grindens utseende med staketet och huset. Välj bland sex huvudgrupper:
- Aluminiumlameller för grind- och staketfyllning
- Plåtprofiler ZN – galvaniserade fyllnadsprofiler
- Galvaniserade Z-formade lameller
- Lamellsystem FE – obehandlade stållameller
- Rostfria INOX-lameller
- WPC-staketbrädor i träkomposit
Exempel på aluminiumfyllningar. Hela utbudet av aluminiumlameller för grindar och staket hittar du i vårt sortiment.
Fler alternativ finns i hela sortimentet av grind- och staketfyllningar.
Drivsystem, styrning och kabeldragning
Drivsystem för skjutgrindar
Drivsystemet placeras utanför öppningens bredd och kompletteras vanligtvis med säkerhetsutrustning (fotoceller, varningslampa). Välj strömförsörjning och förbered kabeldragningen enligt det aktuella drivsystemet. Vid strömavbrott kan drivsystemet frikopplas med en nyckel, så att grinden kan manövreras manuellt i nödfall. En väljusterad grindmekanism gör grinden lätt att skjuta och därmed enkel att öppna manuellt, även för ett barn. Drivsystemet har ett stoppsystem och ändlägesbrytare.
Förberedelser för kabeldragning till skjutgrind
När du förbereder grinden, tänk även på kablar till drivsystemet, fotocellerna, varningslampan och eventuell manöverknapp. Du hittar nödvändiga kablar och ledarareor i våra översikter för respektive drivsystem och styrenhet:
- NICE ROAD – kabeldragning RBA4R10
- NICE ROBUS RBS – kabeldragning MCU1
- NICE ROBUS / RUN – kabeldragning RBA3R10
Fler scheman, manualer och anvisningar finns på sidan NICE teknisk support. Det exakta kabelvalet beror även på kablarnas längd och vilka tillbehör som används.
Välja drivsystem för grind
Vi levererar till våra kunder drivsystem från det italienska märket NICE, som vi själva använder vid våra installationer och har varit mycket nöjda med under lång tid.
Vi levererar drivsystem separat eller i förmånliga paket med fjärrkontroller, säkerhetsfotoceller, varningslampa och andra tillbehör. I paketen RBS400 (D), RBS600 (D) och RBS800 (D) levererar vi en fyrkanals fjärrkontroll MYGO4, så att du kan styra flera kompatibla enheter oberoende av varandra (t.ex. en garageport, belysning osv.).
När du väljer drivsystem bör du ta hänsyn till grindens vikt och längd, hur många gånger den öppnas per dag och framför allt hur lätt den löper. I vårt sortiment hittar du drivsystem för grindar på upp till 400, 600, 800 och 1 000 kg samt kraftigare modeller. Som en första vägledning ger vi rekommendationer och drivsystempaket med rekommenderade tillbehör:
| Som riktlinje rekommenderar vi för grindar upp till | Drivsystem / paket | Manual för drivsystem |
|---|---|---|
| 250 kg | NICE ROAD RD400 | Manual NICE ROAD RD400 |
| 250 kg | NICE ROBUS RBS400 (D) | Manual NICE ROBUS RBS400 |
| 400 kg | NICE ROBUS RBS600 (D) | Manual för NICE ROBUS RBS600 |
| 650 kg | NICE ROBUS RBS800 (D) | Manual för NICE ROBUS RBS800 |
| 700 kg | NICE ROBUS RB1000 | Manual för NICE ROBUS RB1000 |
| 1200 kg | NICE RUN1800 | Manual för NICE RUN1800 |
| 2000 kg | NICE RUN2500 | Manual för NICE RUN2500 |
Vikterna i tabellen är ungefärliga övre gränser för våra rekommendationer, inte tillverkarens maxvikter. För en lång grind, i en sluttning, vid frekvent användning eller under stränga vintrar bör man räkna med en större säkerhetsmarginal. Drivningen kan ha tillräcklig kraft för att dra grinden, men vid valet tar vi även hänsyn till dess livslängd och driftsäkerhet under svårare förhållanden.
Grindens mekaniska motstånd är avgörande. Två personer kan knappt rubba en grind på 100 kg, medan en välbyggd grind på 500 kg kan flyttas med två fingrar. Det beror på lutningen, kvaliteten och rätt val av grindvagnar eller rullar, hur de monteras och hur styrningen justeras. Grinden ska löpa lätt längs hela sin rörelsebana. En starkare drivning ska inte ersätta reparation av en mekanik som inte fungerar som den ska. Även om grinden löper lätt måste drivningens vikt- och längdgränser följas.
Det finns även lösningar för grindar i sluttningar. Beroende på lutningen och den specifika installationen kan lösningen omfatta hydraulisk broms, som reglerar grindens rörelse nedför sluttningen. Bromsen ersätter dock inte behovet av en tillräckligt kraftig drivning för rörelse uppför sluttningen.
Om du är osäker, kontakta oss. Vi går igenom mått, vikt och förhållanden och väljer komponenter och drivning åt dig så att de fungerar bra tillsammans.
Skjutgrindar kan också delas in i privata och industriella utifrån antalet öppningar per dag. Vi hjälper dig gärna att välja drivning.
NICE-drivningar för tvåbladiga grindar
För automatisk öppning av tvåbladiga grindar erbjuder vi satserna Wingo, Toona och HOPP samt de underjordiska drivningarna S-Fab och M-Fab. Utvalda BE2-satserna innehåller två drivningar, en styrenhet, en fjärrkontroll, ett par fotoceller och en varningslampa. Klicka på satsens namn för att se exakt innehåll.
Satserna Wingo WG2024 och WG3524 innehåller styrenheten MC424LR30, fjärrkontrollen INTI2, ett par fotoceller EPM och varningslampan ELDC.
| Sats med fotoceller och varningslampa | Längd per grindblad* | Strömförsörjning | Dokumentation |
|---|---|---|---|
| NICE Wingo WG2024 (BE2) | upp till 2 m | matning: 230 V AC motorer: 24 V DC | Manual |
| NICE Wingo WG3524 (BE2) | upp till 3,5 m | matning: 230 V AC motorer: 24 V DC | Manual |
| NICE Toona TO4024 (BE2) | upp till 3 m | matning: 230 V AC motorer: 24 V DC | Manual |
| NICE Toona TO5024 (BE2) | upp till 5 m | matning: 230 V AC motorer: 24 V DC | Manual |
| NICE Toona TO7024 (BE2) | upp till 7 m | matning: 230 V AC motorer: 24 V DC | Manual |
| NICE Wingo WG4000 (BE2) | upp till 2 m | matning: 230 V AC motorer: 230 V AC | Manual |
| NICE Wingo WG5000 (BE2) | upp till 3,5 m | matning: 230 V AC motorer: 230 V AC | Manual |
| NICE Toona TO4005 (BE2) | upp till 3 m | matning: 230 V AC motorer: 230 V AC | Manual |
| NICE Toona TO4016P (BE2) | upp till 3 m | matning: 230 V AC motorer: 230 V AC | Manual |
| NICE Toona TO5016P (BE2) | upp till 5 m | matning: 230 V AC motorer: 230 V AC | Manual |
| NICE HOPP (BE2) | upp till 2,4 m | matning: 230 V AC motorer: 24 V DC | Manual |
| NICE S-Fab SFAB2024 (BE2) | upp till 2,3 m | matning: 230 V AC motorer: 24 V DC | Manual |
| NICE M-Fab MFAB3024 (BE2) | upp till 3,5 m | matning: 230 V AC motorer: 24 V DC | Manual (EN) |
| NICE M-Fab MFAB3000 (BE2) | upp till 3,5 m | matning: 230 V AC motorer: 230 V AC | Manual (EN) |
Det här är endast ett urval av de mest använda drivningarna. Hela utbudet av drivningar för slaggrindar hittar du i den här kategorin »
* De angivna längderna är kataloggränser för ett grindblad. Bedöm tillåten längd och vikt tillsammans utifrån gränsvärdena för den specifika modellen i manualen, till exempel enligt diagrammet för Wingo. Maximal längd och maximal vikt gäller inte samtidigt. Ta även hänsyn till hur lätt grinden löper, stolparnas mått, möjligheterna att montera drivenheten och vindbelastningen, särskilt vid tät fyllning.
Strömförsörjning och förberedelse av kablage för slaggrindsöppnare
De angivna systemen ansluts som standard till 230 V AC. Motorerna drivs, beroende på modell, med 24 V DC eller 230 V AC. På HOPP är styrenheten inbyggd i huvudenheten HO7124, som ansluts till 230 V. Förbered i förväg kabelvägar mellan styrenheten, båda drivenheterna, fotocellerna och signallampan.
Välj kablage utifrån den aktuella styrenheten och dess version:
- Wingo WG2024 / WG3524 med MC424LR30 – kablage enligt aktuell manual. Kopplingsscheman finns på föregående sida.
- MC824H – kablage för 24 V-drivenheterna Toona och M-Fab.
- MC800 – inköpslista för kablage till 230 V-drivenheterna Wingo, Toona och M-Fab.
- HOPP – kablage enligt drivenhetens manual.
För äldre styrenheter har vi separata listor: MC424LR10 (Wingo och S-Fab SFAB2024) och MC824HR10. För S-Fab SFAB2024 väljer du underlaget för MC424 utifrån vilken version av styrenheten som ingår i satsen. Fler manualer och kopplingsscheman finns på sidan NICE teknisk support.
Osäker på vad du ska välja? Kontakta oss med måtten på grindbladen och stolparna, ungefärlig vikt och ett foto av platsen. Vi hjälper dig att välja beslag och drivenhet.
Komponenter och konstruktion för slaggrindar · Teknisk support och fler manualer
Konstruktionsprofiler och profilkopplingar
För att bygga ramar till grindar, staket och andra konstruktioner erbjuder vi fyrkantsrör, L-, U- och T-profiler, plattstål, rör och monteringsprofiler. Välj efter material:
- Varmförzinkade profiler ZN
- Profiler i obehandlat stål FE
- Aluminiumprofiler AL
- Rostfria profiler INOX
Sortimentet kompletteras med förzinkade konstruktions- och monteringsprofiler och profilkopplingar för sammanfogning av rör och fyrkantsrör.
Teknisk support och rådgivning
Den tekniska supporten för NICE-drivenheter innehåller manualer, kopplingsscheman och lösningar på vanliga problem. När du ska välja komponenter får du hjälp av rådgivning och hjälp med val av komponenter.
fortamigo.se – komponenter, rådgivning och kundreferenser
Vi levererar kvalitetsprodukter till hemmafixare och installatörer: grindkomponenter till rimliga priser samt monteringsanvisningar. Vårt mål är att hjälpa dig att välja rätt komponenter och slutföra ditt projekt på ett framgångsrikt sätt.
Vi hjälper dig gärna med valet och tar fram en offert. Fyll i formuläret för rådgivning och val av komponenter eller skriv till [email protected]. Företagsuppgifter för Posuvné brány s.r.o. finns på sidan Kontakt.
Dina kundreferenser och din feedback är viktiga för oss. Se kundomdömen och fotogalleriet med grindar som byggts på egen hand. Vi tar gärna del av dina erfarenheter och bilder på den färdiga grinden. Skicka dem till oss via e-post så att de kan inspirera andra hemmafixare.
Fler tips hittar du under vanliga frågor om att bygga en skjutgrind. Se också fördelarna med att handla på fortamigo.se.
Vi önskar dig en trevlig shoppingupplevelse och lycka till med ditt projekt, önskar teamet på fortamigo.se.
