På den här sidan hittar du komponenter för tillverkning av skjutgrindar. Vi erbjuder grindkomponenter för fribärande och rälsburna grindar, samt komponenter för hänggrindar och dörrar. Sortimentet kompletteras med NICE-motorer, täckpluggar, lås och komponenter för tillverkning av staket.
Komponenter för fribärande grindar

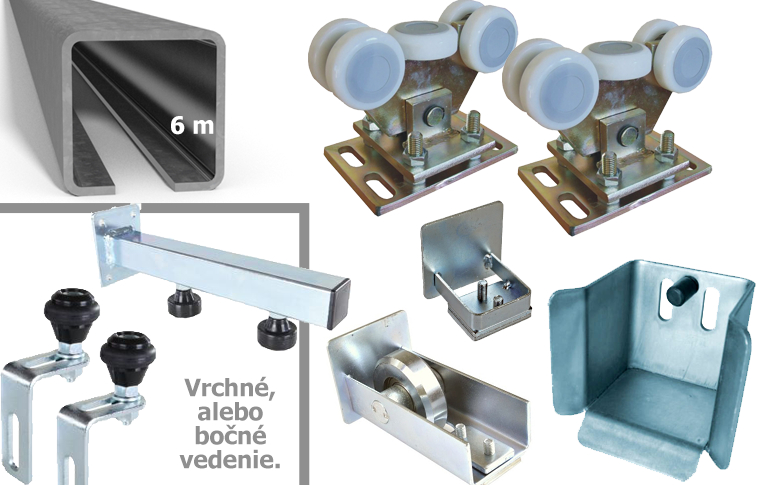

Med komponenterna för fribärande grindar (hängande) i vårt sortiment kan du enkelt tillverka, eller beställa tillverkning av, en fribärande grind med en passagebredd på upp till 15 m. I sortimentet hittar du olika typer av bärvagnar (med olika antal lager och lastkapacitet), C-profiler för styrning, styrningar, stopp och alla övriga komponenter som behövs för att tillverka en fribärande skjutgrind. För att göra det enklare att hitta rätt är komponenterna sammanställda i prisförmånliga satser. Sortimentet omfattar även komponenter för extra stora skjutgrindar.
Komponenter för rälsburna grindar
Med komponenterna för rälsburna (rullande) grindar i vårt sortiment kan du enkelt tillverka, eller beställa tillverkning av, en rälsburen grind med en passagebredd på upp till 10 m. I sortimentet hittar du olika typer av nedre grindhjul (i olika storlekar och med olika fästmetoder), skenor, styrningar, stopp och alla övriga komponenter som behövs för att tillverka en rälsburen skjutgrind.

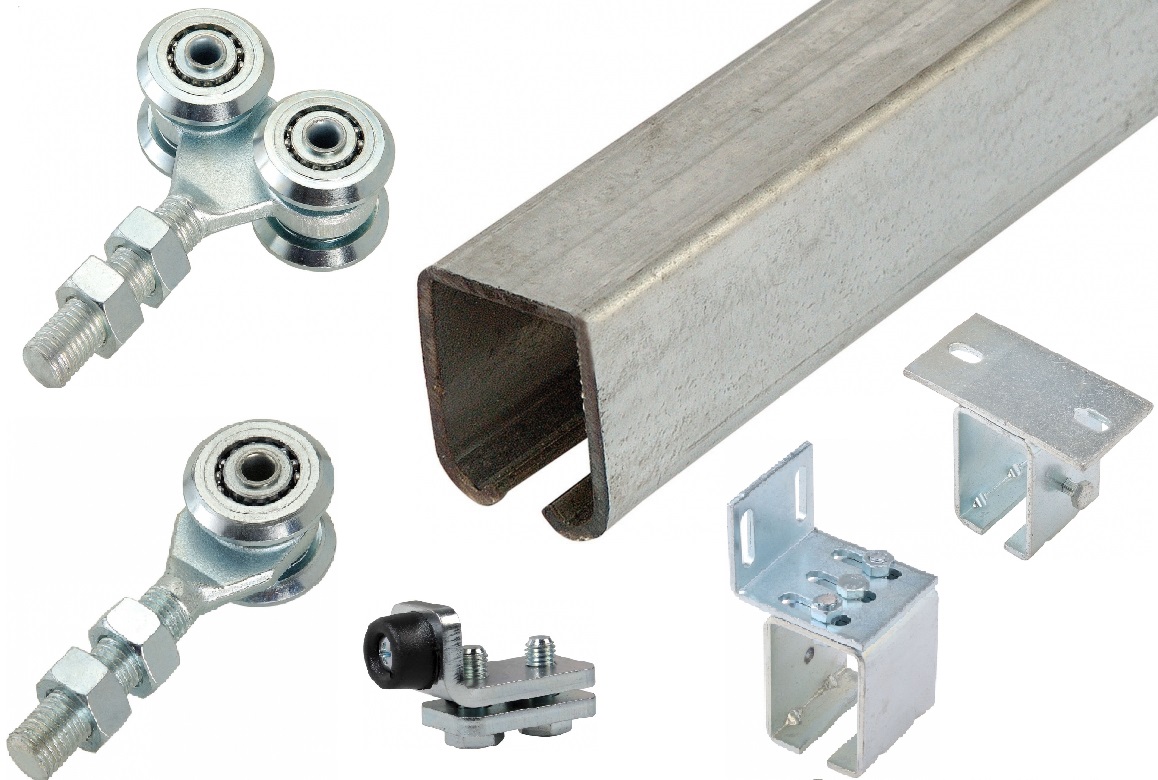

Komponenter för hänggrindar
En nyhet i sortimentet är komponenter för hänggrindar. Komponenterna passar överallt där man enkelt behöver avgränsa ett område med en hängande skjutgrind eller hängdörrar. Hängsystemet består av en C-profil som styrskena, fästen för C-profilen och lagrade vagnar som grind- eller dörramen fästs i. C-profilen som styrskena och vagnarna dimensioneras efter vikten på det som ska skjutas. Nedtill kan grinden styras med vanliga rullar. Ofta svetsas en U-profil fast på ramens nederdel, där en eller två rullar löper. Hängsystemet kan även användas för takmonterade transportbanor.
Motorer för skjutgrindar
Sortimentet av konstruktionskomponenter för grindar kompletteras med motorer för skjutgrindar från det italienska märket NICE. Den här tillverkaren är marknadsledande inom hemautomation. I sortimentet hittar du också motorer för slaggrindar och tillbehör till dessa motorer.
Vi hjälper dig gärna att välja rätt komponenter. Du kan:
| Fylla i formuläret: | Ringa: | Skriva till: |
|---|---|---|
| Fråga vår säljare | [email protected] |
NICE s.p.a. – tillverkare av grindmotorer
IBFM – italiensk tillverkare av grindkomponenter
Webbplatskarta:
- Satser
- Grindinfästning
- Grindstopp
- Grindstyrning
- Motorer
- Grindtillbehör
- Ändstycken
- Rälsgående grindar
- Hänggrindar
- Konstruktionsstål för grindar
- Staketkomponenter
- Rostfritt stål, inox
För att komma till saken – om du vill bygga en skjutgrind på egen hand behöver du ha vissa teoretiska grundkunskaper om dess konstruktion. Låt oss titta närmare på skjutgrinden:
Så fungerar en fribärande skjutgrind
Principen för en fribärande skjutgrind går ut på att grindbladets tryck- och dragkrafter överförs till betongfundamentet när grinden öppnas och stängs. Hur går det till? Låt oss gå igenom det med vår favoritmetod: bilder med förklaringar.
- Du har en passage med en viss bredd som du vill stänga med en skjutgrind
- På ena sidan av passagen gjuter du ett fundament
- På fundamentet förankrar du precis två vagnar för skjutgrindar
Det här är det minsta som krävs för att montera en skjutgrind.
- Du har en grindkropp som är något bredare än passageöppningen
- Du har en bärande C-profil
- Du svetsar grindkroppen på den bärande C-profilen och lägger till ett överhäng
På så sätt har du skapat ett enkelt standardgrindblad till en fribärande skjutgrind.
- Skjut grindbladet på de ingjutna vagnarna
- Montera en justeringsstolpe med grindstyrning
- Komplettera med tillbehör till skjutgrinden
Vad händer nu?
- Krafternas inverkan när skjutgrinden är stängd
- Krafternas inverkan när skjutgrinden är halvöppen
- Krafternas inverkan när skjutgrinden är öppen
Enkelt som en plätt, eller hur?
Gå vidare till de tekniska detaljerna fundamentet för en fribärande skjutgrind, eller förankringen av skjutgrinden, eller överhänget på en fribärande skjutgrind, eller läs vidare om våra komponenter:
Skjutgrindens konstruktionsdelar
Skjutgrindens konstruktion kan delas in i följande kategorier:
- Förankring av skjutgrind
- Stopp för skjutgrind
- Styrning av skjutgrind
- Drivsystem för skjutgrind
- Övriga grindtillbehör
Låt oss titta närmare på de olika kategorierna:
1. Förankring av skjutgrind
I den här kategorin ingår tre grupper av grindkomponenter:
- Skjutgrindens betongfundament – vi levererar naturligtvis inte betongfundamentet :-) Vagnarna och vanligtvis även justeringsstolpen med styrning gjuts fast i det, och vid behov även motorn, om skjutgrinden ska öppnas automatiskt. Besök sidan om skjutgrindens fundament.
- Vagnar – det rekommenderade sättet att fästa vagnarna i betongfundamentet är att gjuta fast en uppsättning gängstänger (alternativt fästa gängstänger i ett färdigt fundament med kemankare), varefter en monteringsplatta skruvas fast. Vagnen fästs sedan på plattan. Monteringsplattan fungerar här som ett mellanled som gör det enklare att justera och fininställa skjutgrindens position. På vagnens stomme sitter metall- eller nylonrullar som roterar inuti C-profilen och därmed säkerställer att grindbladet glider jämnt. För att välja rätt vagn kan du läsa mer på sidan om val av vagnar för skjutgrindar.
- Bärande C-profiler – C-profilen skjuts på de förankrade vagnarna utifrån. Grindbladet förflyttas mjukt när vagnarnas rullar roterar inuti C-profilen. Vi levererar C-profiler i olika dimensioner och längder, beroende på önskad genomfartsbredd och grindens vikt. Välj rätt C-profil!
2. Skjutgrindens anslag
När skjutgrinden stängs eller öppnas tar den naturligtvis stopp någonstans – den kan ju inte stängas eller öppnas i all oändlighet :-)
Grinden tar stopp på tre ställen:
- Nedre anslag – med andra ord en anslagsficka som sitter längst ned på anslagsstolpen, där C-profilen löper in (helst med en monterad påkörningsramp) när grinden stängs. C-profilen löper in i den när grinden stängs, helst med en monterad påkörningsramp.
- Övre anslag – även kallat grindfäste. Själva grindkroppen tar stopp mot det, och det kan kombineras med slutbleck för skjutgrindens haklås. Grinden tar stopp mot det övre anslaget när den stängs.
Dessa anslag kännetecknas av en instyrningsyta med tolerans som leder grinden exakt till stängt läge. Se Faktorer som påverkar grinden. - Invändigt anslag – sitter fast inuti C-profilen och tar stopp mot vagnens huvud. Det fungerar som en nödbroms som hindrar grinden från att glida av vagnarna och förhindrar att anslagsstolpen slås sönder, särskilt vid ovarsam manuell öppning eller stängning. Den bästa lösningen är att montera ett invändigt anslag vid både början och slutet av C-profilen, eller att kombinera anslaget med en påkörningsramp.
För det nedre anslaget bör även möjligheten att montera i C-profilen nämnas: påkörningsramp med instyrningsrulle för att C-profilen ska löpa mjukt in i det nedre anslaget.
3. Styrning av skjutgrinden
Det räcker inte att bara skjuta C-profilen på vagnarna för att grinden ska kunna röra sig. Vagnarna sitter nämligen inte tätt i C-profilen, så grinden måste balanseras för att inte luta åt sidorna. I princip finns det två huvudsakliga sätt att balansera grinden:
- Sidostyrning av grinden– det här alternativet passar om grindens överkant har ett ovanligt utförande, till exempel prydnads- eller skyddsspetsar, en båge och liknande. Här finns två alternativ:
- Balansering med minst en rulle på ena sidan. Om du till exempel har fyllning på framsidan (trä- eller plastspjälor, sträckmetall och liknande), svetsar du fast en L-profil på baksidan. Minst en rulle monterad på en styrstolpe löper i profilen.
- Balansering med minst två rullar, en på vardera sidan. Om grindkroppen har en sammanhängande, rak profil längs hela sin längd, placerar du en styrstolpe med rulle på vardera sidan. Grinden löper då mellan dem.
- Övre grindstyrning – om det av praktiska eller estetiska skäl inte går att använda en andra styrstolpe och det inte heller går att svetsa fast en L-profil på grinden för sidostyrning från ena sidan (till exempel om grinden har spjälor på båda sidor), låter du en sammanhängande, rak profil löpa längs grindens överkant. Den löper mellan rullarna i skjutgrindens övre styrning.
Om du vill skapa en egen lösning kan våra halvfabrikat komma väl till pass: rullar.
4. Drivning av skjutgrind
Automatisk elektromekanisk öppning av skjutgrindar är ett ämne för sig. Grindens vikt är avgörande när du väljer drivning. För de flesta skjutgrindar för hemmabruk räcker drivning för grindblad upp till 400 kg grindbladsvikt. För större grindar passar drivning för grindblad upp till 600 kg, eller för industriellt bruk och stora grindar drivning för grindblad upp till 1000 kg och mer.
Drivningen fungerar med kuggstångsöverföring. Längs hela grinden monteras en kuggstång. På drivningen sitter ett fast monterat kugghjul vars tänder griper in i kuggstångens tänder. När kugghjulet roterar rör sig hela grinden.
Följande tillbehör kan monteras på eller beställas till drivningen:
- Säkerhets- fotoceller – normalt monteras en fotocell på vardera sidan av genomfarten. Fotocellerna skapar en laserstråle mellan sig. Om strålen bryts får drivningen en signal och hindrar grinden från att stängas. Om grinden redan håller på att stängas avbryts stängningen och grinden börjar öppnas. Det är praktiskt om bilen står i genomfarten eller om någon går där: grinden kör då inte in i bilen och klämmer inte ett barn.
- Varnings- varningsljus – varningsljuset blinkar när grinden öppnas och stängs och varnar därmed passerande bilar och personer för att genomfarten är blockerad. För vissa användningsområden är det till och med obligatoriskt att montera ett varningsljus enligt gällande lagstiftning, till exempel när en skjutgrind leder ut mot en väg.
Grinden kan styras på följande sätt:
- Fjärrkontroll – det vanligaste sättet att öppna grinden. Du kan till exempel hänga fjärrkontrollen på bilnyckeln och trycka på öppningsknappen när du närmar dig grinden.
- Nyckelbrytare – öppna grinden genom att sätta nyckeln i låset och vrida om. Passar till exempel för vakter eller om många återkommande besökare behöver släppas igenom grinden och du inte vill investera i exempelvis 700 fjärrkontroller.
- Kodknappsats – passar när även fotgängare använder skjutgrinden. Då är det bäst att ställa in grinden på gångpassage, så att den bara öppnas cirka 1 m. Knappsatsen kan också användas för att öppna grinden direkt från bilfönstret.
- Tryckknapp – passar utmärkt för hemmabruk eller vid vakter. Det kan jämföras med en porttelefon.
5. Övriga grindtillbehör
- Gummianslag – kan användas överallt där något behöver ta stopp mot ett anslag.
- Haklås – speciallås för skjutgrindar. Den hakformade låstungan hindrar obehöriga från att öppna grinden.
- Handtag – gör det möjligt att greppa skjutgrinden när den öppnas eller stängs manuellt.
- Dörrhandtag – för manuell öppning och stängning av grinden.
